أنواع أجهزة اختبار المكونات الإلكترونية واستخدامات كل نوع

أنواع أجهزة اختبار المكونات الإلكترونية هي فئات تُعرَّف وفقًا لدورها في الاختبار، وطريقة توصيلها، وسياق التطبيق الخاص بها. قد يُصمَّم جهاز اختبار المكونات الإلكترونية لتحديد المكونات، أو قياس خصائص كهربائية محددة، أو دعم مهمة اختبار أكثر تخصصًا. تعتمد قدراته العملية على الوظائف والمكونات المدعومة وطرق التوصيل التي يوفرها التصميم. يساعد هذا التصنيف في تمييز كيفية استخدام أنواع أجهزة الاختبار المختلفة بدلاً من التعامل مع كل جهاز اختبار على أنّه يؤدي الغرض نفسه.

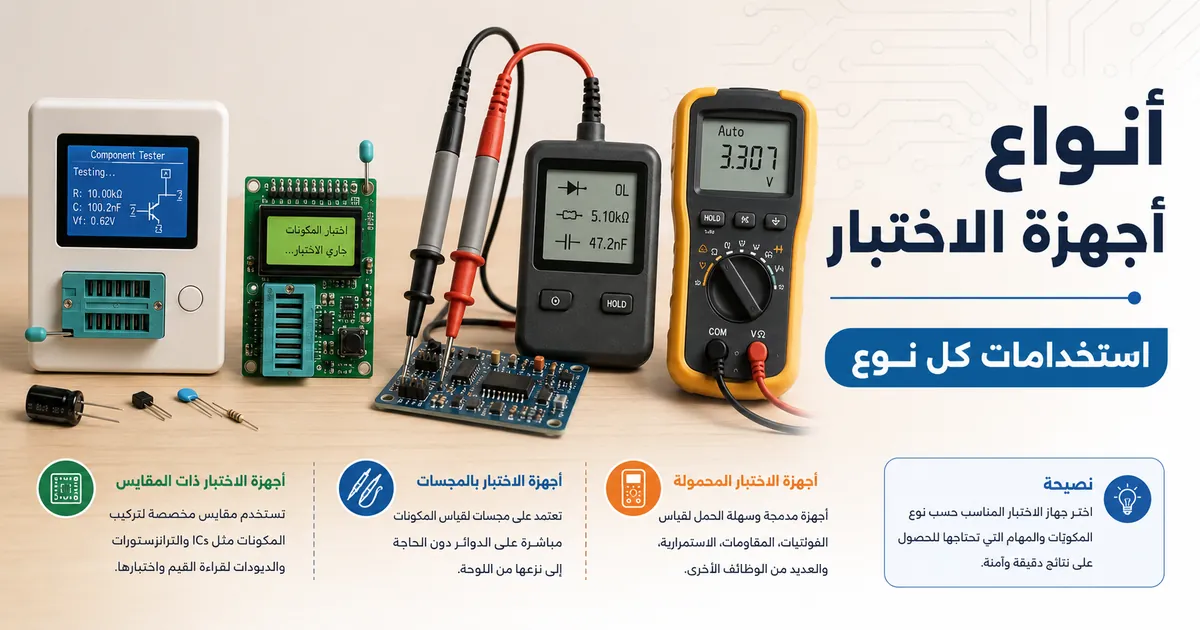

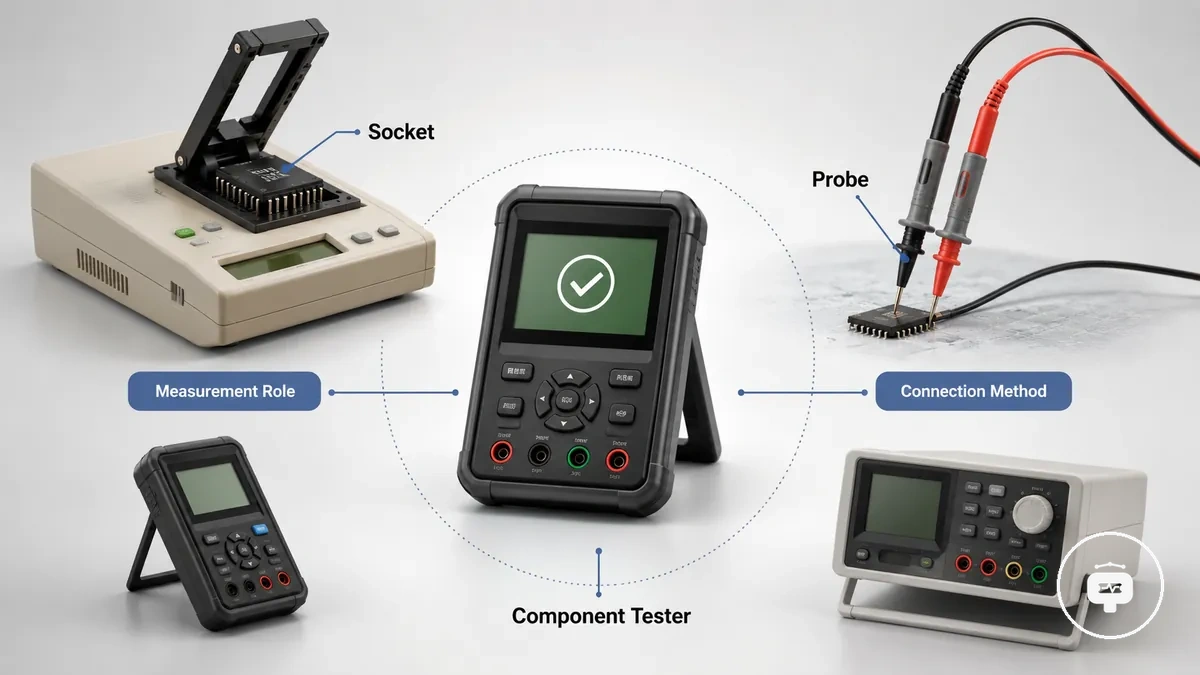

تمثل طريقة التوصيل وسيلة أساسية لتصنيف أنواع أجهزة اختبار المكونات الإلكترونية. أجهزة الاختبار القائمة على المقابس مصممة للمكونات التي يمكن إدخالها في مقبس اختبار متوافق، بينما تقوم الأجهزة القائمة على المجسات بالاتصال المباشر بالأطراف أو الأسطح التي يمكن الوصول إليها. تصف الأجهزة المحمولة والتي تُحمل باليد الشكل المادي وبيئة التشغيل، لكن قابلية الحمل وحدها لا تحدد المكونات أو القياسات التي يمكن للجهاز دعمها.

يُضيف دور الاختبار مستوى آخر من التصنيف من خلال الفصل بين أجهزة اختبار المكونات الإلكترونية العامة والأجهزة المتخصصة التي تركز على مجموعات مكونات معينة أو احتياجات قياس محددة. قد تتداخل هذه الفئات في حالات عديدة، لذا يُصنَّف جهاز الاختبار بدقة أكبر وفقًا لدوره الأساسي في الاختبار، وطريقة توصيله، وأنواع المكونات التي يدعمها، والتطبيق المخصص له.

أنواع أجهزة اختبار المكونات الإلكترونية وأدوارها في الاختبار

أنواع أجهزة اختبار المكونات الإلكترونية هي فئات تُعرِّف كيفية أداء جهاز الاختبار لدوره في القياس من خلال طريقة توصيل محددة وتطبيق مخصص. يُحدد نوع جهاز الاختبار بطريقة توصيله بالمكون، وفئات المكونات التي صُمم لتقييمها، والقياسات التي يمكنه إجراؤها. تميز هذه الفئات الغرض من تصميمات أجهزة الاختبار المختلفة دون أن تعني أن كل جهاز اختبار يوفر الوظائف نفسها. عندما تتداخل إمكانيات الاختبار، يعتمد التصنيف عادةً على دور الاختبار الأساسي للجهاز.

يصبح عرض عام لأجهزة اختبار المكونات الإلكترونية أسهل في التفسير عند تجميع أنواع أجهزة الاختبار حسب طريقة التوصيل ودور القياس بدلاً من المظهر المادي. أجهزة اختبار المكونات القائمة على المقابس مخصصة للمكونات التي يمكن إدخالها في مقبس متوافق، بينما تقيس أجهزة اختبار المكونات القائمة على المجسات المكونات من خلال الاتصال الكهربائي المباشر. قد تختلف فئات المكونات المدعومة والقياسات المتاحة وفقًا لتصميم الجهاز والتطبيق المخصص له.

قد تتداخل حدود التصنيف لأن جهاز اختبار واحد قد يجمع بين وظائف اختبار متعددة. ومع ذلك، يُعرَّف كل نوع من أجهزة الاختبار بشكل أساسي بطريقة توصيله وفئات المكونات المدعومة ودور القياس. يوفر هذا التصنيف أساسًا متسقًا لفهم أنواع أجهزة الاختبار الفردية التي ستُناقش في الأقسام التالية.

أجهزة اختبار المكونات الإلكترونية القائمة على المقبس

تستخدم أجهزة اختبار المكونات الإلكترونية القائمة على المقبس مقبسًا مخصصًا لتثبيت المكون المتوافق في موضعه أثناء الاختبار. يؤثر اتصال المقبس على وضع المكون من خلال محاذاة الأطراف مع نقاط التلامس الكهربائية الثابتة قبل بدء القياس. تُستخدم طريقة الاختبار هذه بشكل شائع مع المكونات ذات الأطراف التي تناسب تكوين المقبس المتاح. تعتمد ظروف الاختبار على عبوة المكون وتصميم المقبس والوظائف التي يدعمها جهاز الاختبار.

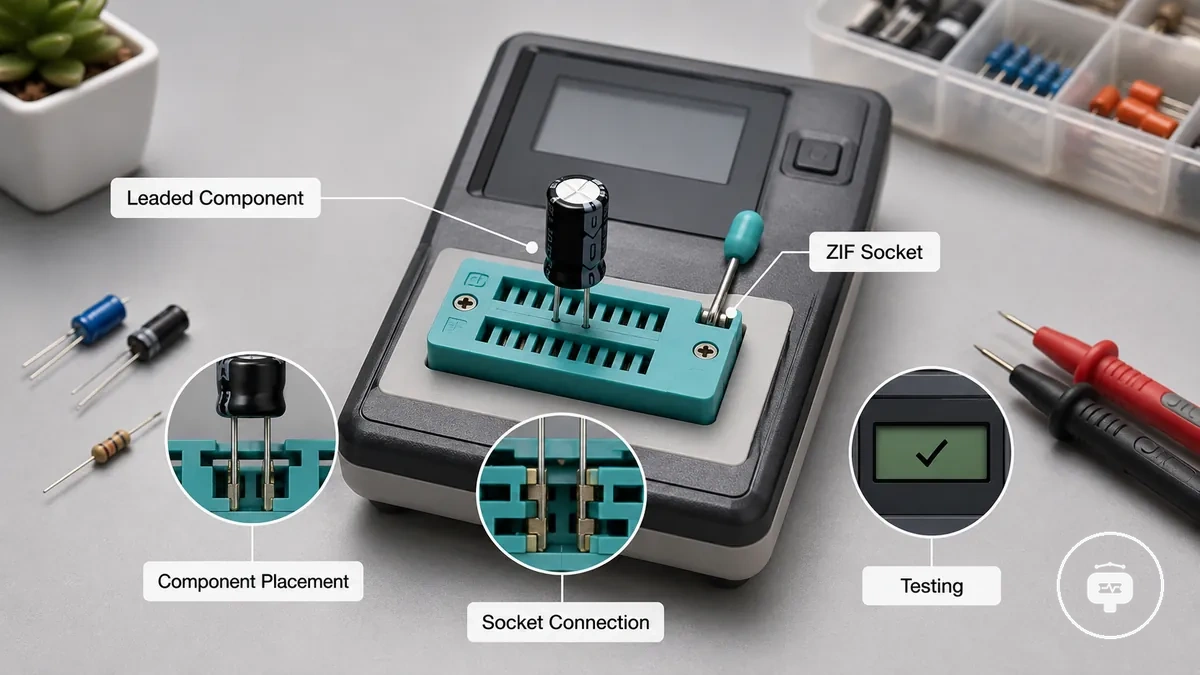

قد يشتمل جهاز الاختبار القائم على المقبس على مقبس قياسي أو مقبس ZIF لتبسيط وضع المكون وتقليل الإجهاد الميكانيكي الناتج عن الإدخال والإزالة المتكررين. يبقى وضع المكون الصحيح مهمًا لأن محاذاة الأطراف واتجاهها يمكن أن تؤثر على جودة التوصيل الكهربائي المنشأ أثناء الاختبار. يُقصد بالاختبار القائم على المقبس عمومًا تنسيقات المكونات المتوافقة وليس كل نوع من المكونات الإلكترونية.

تختلف أجهزة اختبار المكونات الإلكترونية القائمة على المقبس عن الطرق القائمة على المجس لأن التوصيل الكهربائي يتم عبر المقبس بدلاً من المجسات المحمولة باليد. يمكن أن توفر طريقة التوصيل هذه اتصالاً ثابتًا للمكونات ذات الأطراف المدعومة، بينما قد تتطلب المكونات ذات أنماط العبوات المختلفة طريقة اختبار أخرى. تعتمد طريقة الاختبار المناسبة على تنسيق المكون وتوافق المقبس والتطبيق المخصص.

أجهزة اختبار المكونات الإلكترونية القائمة على المجس

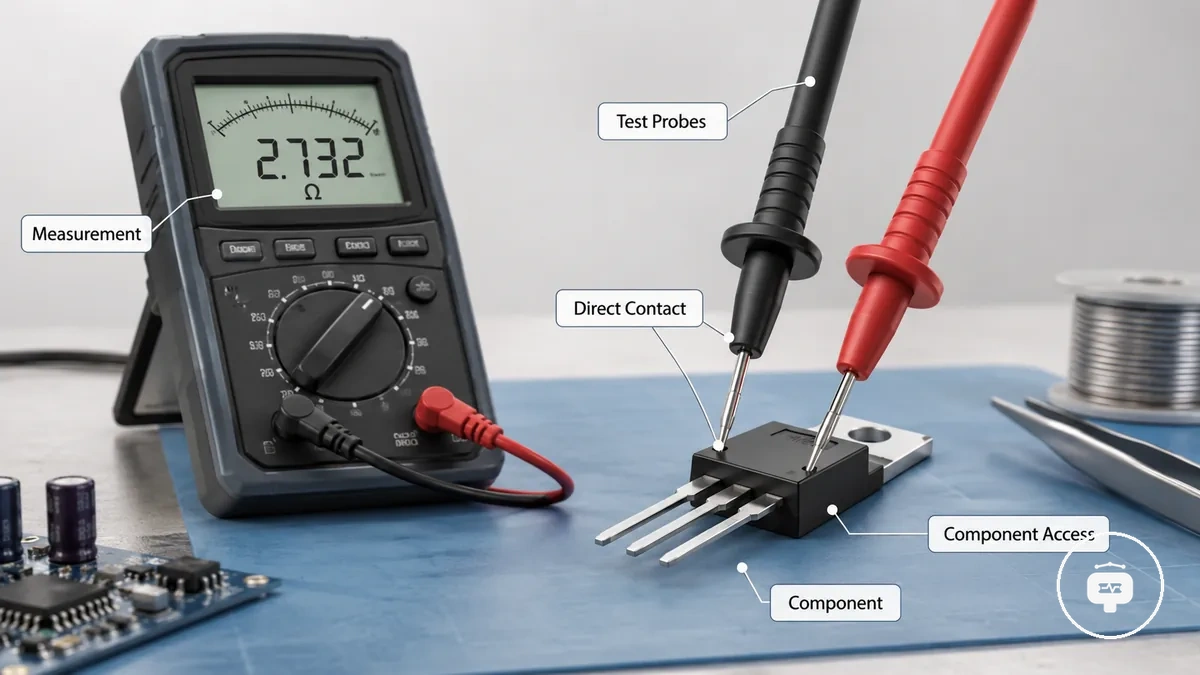

تستخدم أجهزة اختبار المكونات الإلكترونية القائمة على المجس مجسات اختبار لإجراء اتصال كهربائي مباشر مع النقاط التي يمكن الوصول إليها على المكون أثناء الاختبار. تعتمد طريقة التوصيل هذه على الوصول المادي إلى أطراف المكون أو نقاط التلامس المكشوفة بدلاً من وضع المكون في مقبس. قد يكون الاختبار القائم على المجس مناسبًا عندما تكون نقاط التلامس المطلوبة قابلة للوصول ويدعم جهاز الاختبار القياسات المقصودة. تعتمد ظروف الاختبار على إمكانية الوصول إلى المكون واستقرار التوصيل والتطبيق المخصص.

توفر أجهزة اختبار المكونات الإلكترونية القائمة على المجس مرونة في التوصيل لأن مجسات الاختبار تلامس المكون مباشرة بدلاً من استخدام مقبس مخصص. يعتمد استخدامها العملي على ما إذا كانت المجسات قادرة على الوصول إلى نقاط التلامس المطلوبة والحفاظ على اتصال كهربائي مستقر أثناء القياس. بالمقارنة مع أجهزة الاختبار القائمة على المقبس، تُقصد الأجهزة القائمة على المجس عمومًا للحالات التي يتوفر فيها الوصول المباشر إلى المكون.

• تتصل مجسات الاختبار مباشرة بنقاط التلامس القابلة للوصول على المكون.
• يحدد الوصول إلى المكون ما إذا كان الاختبار القائم على المجس عمليًا.
• قد تعتمد جودة القياس على وضع المجس بدقة واستقرار التلامس الكهربائي.
• تختلف القياسات المدعومة وفقًا لتصميم جهاز الاختبار والتطبيق المخصص.

أجهزة اختبار المكونات المحمولة والتي تُحمل باليد

تُعرَّف أجهزة اختبار المكونات المحمولة والتي تُحمل باليد بشكلها المادي وبيئة التشغيل بدلاً من وظيفة اختبار محددة. صُمم الجهاز الذي يُحمل باليد ليتم حمله وتشغيله بعيدًا عن مساحة عمل ثابتة، بينما قد يدعم الجهاز المحمول الاختبار في الأماكن التي لا يكون فيها الجهاز المثبت على طاولة العمل عمليًا. يمكن أن تؤثر قابلية الحمل على سير عمل الاختبار، لكنها لا تحدد أنواع المكونات المدعومة أو إمكانيات القياس.

قد تشتمل أجهزة الاختبار المحمولة والتي تُحمل باليد على غلاف مضغوط وشاشة عرض مدمجة وتشغيل بالبطارية، وذلك حسب تصميم الجهاز. توفر الشاشة معلومات القياس مباشرة على الجهاز، بينما يمكن للطاقة البطارية دعم الاختبار عندما لا يتوفر اتصال دائم بمصدر التيار الكهربائي. تؤثر هذه الخصائص على كيفية استخدام الجهاز في البيئات المتنقلة بدلاً من الإشارة إلى مستوى أداء معين للاختبار.

تُستخدم أجهزة اختبار المكونات المحمولة والتي تُحمل باليد غالبًا في الاختبارات الميدانية والصيانة والحالات الأخرى التي يتم فيها الاختبار خارج طاولة عمل دائمة. في المقابل، يركز الاختبار القائم على طاولة العمل عادةً بشكل أقل على قابلية الحمل وأكثر على بيئة تشغيل ثابتة. يعتمد جهاز الاختبار المناسب على موقع الاختبار ومصدر الطاقة المتاح ومتطلبات الشاشة والتطبيق المخصص.

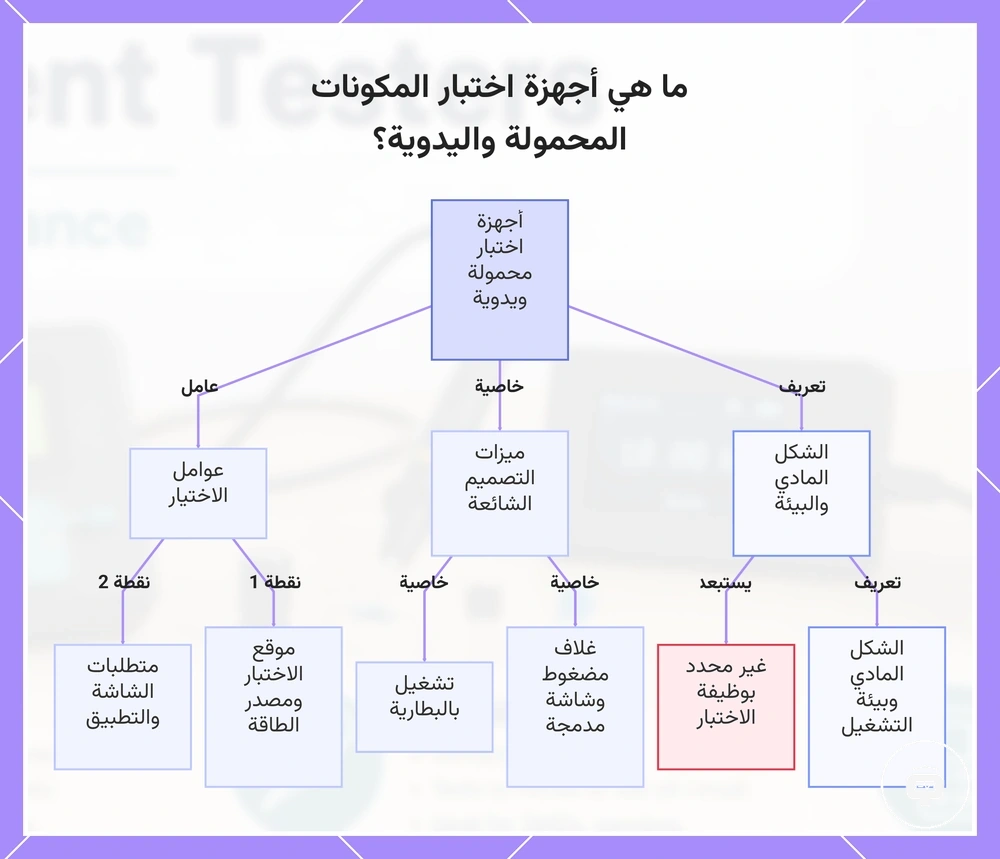

يوضح هذا المخطط تعريف أجهزة اختبار المكونات المحمولة واليدوية وميزاتها الرئيسية وعوامل اختيارها.

أجهزة اختبار المكونات الإلكترونية المتخصصة حسب نوع المكون

صُممت أجهزة اختبار المكونات الإلكترونية المتخصصة لتقييم مجموعات مكونات معينة بالتركيز على القياسات الأكثر صلة بتلك المكونات. بدلاً من تغطية كل جزء إلكتروني بالطريقة نفسها، تُقصد هذه الأجهزة لاحتياجات قياس محددة مثل تحليل أشباه الموصلات، أو الحث، أو السعة، أو المقاومة، أو المقاومة المتسلسلة المكافئة. يعتمد الجهاز المناسب على نوع المكون والغرض من الاختبار المطلوب.

تُنظَّم فئات الأجهزة المتخصصة حول المكونات التي صُممت لتقييمها. يمكن أن يساعد استعراض أوسع لأنواع المكونات المدعومة في ربط تنسيق المكون بمتطلبات القياس ذات الصلة قبل اختيار أسلوب الاختبار.

تركز أجهزة اختبار أشباه الموصلات وأجهزة اختبار الترانزستورات على مكونات أشباه الموصلات، على الرغم من أن وظائف التحديد والقياس قد تختلف حسب التصميم. قد يركز جهاز اختبار الترانزستورات على الخصائص المتعلقة بالترانزستور، بينما قد يدعم جهاز اختبار أشباه الموصلات الأوسع نطاقًا فئات إضافية متوافقة من الأجهزة.

تركز أجهزة اختبار LCR على الحث والسعة والمقاومة، بينما تقوم أجهزة اختبار ESR بتقييم المقاومة المتسلسلة المكافئة في سياقات اختبار المكثفات المدعومة. صُممت أجهزة اختبار SMD حول إمكانية الوصول إلى المكونات السطحية وطرق التلامس المتوافقة. قد تتداخل هذه الفئات، لذا يعتمد الجهاز المتخصص المناسب على المكون المستهدف وهدف القياس والتطبيق المخصص وليس على اسم الجهاز وحده.

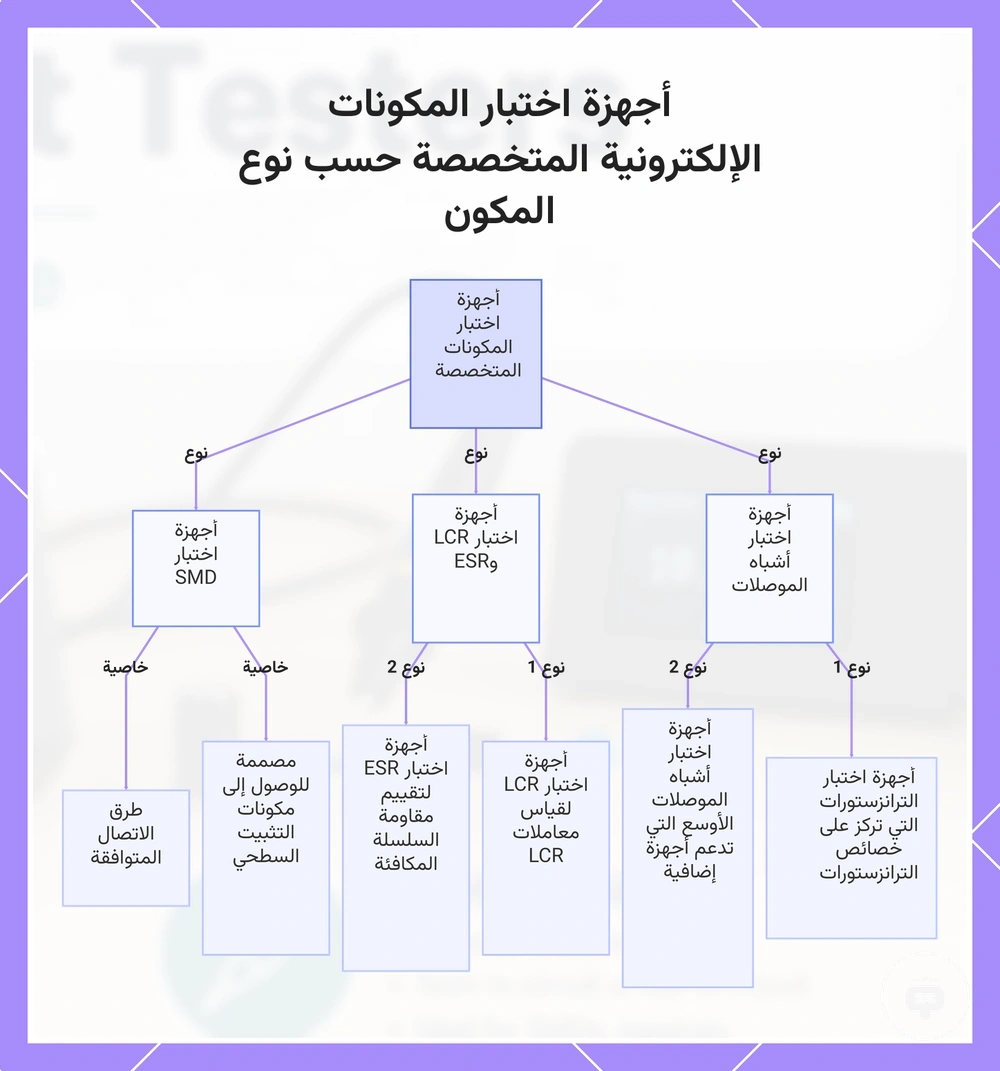

يوضح هذا المخطط الفئات الرئيسية لأجهزة اختبار المكونات الإلكترونية المتخصصة، بما في ذلك أجهزة اختبار أشباه الموصلات، وأجهزة اختبار LCR وESR، وأجهزة اختبار SMD، وخصائصها الرئيسية.

أجهزة اختبار الترانزستورات ومكونات أشباه الموصلات

أجهزة اختبار الترانزستورات ومكونات أشباه الموصلات هي أجهزة متخصصة تهدف إلى تقييم أجهزة أشباه الموصلات المتوافقة من خلال القياسات ووظائف التحديد التي يدعمها تصميم الجهاز. قد يقوم جهاز اختبار أشباه الموصلات بتقييم الترانزستورات، واعتمادًا على قدراته، قد يدعم مكونات أخرى من أشباه الموصلات. تختلف القياسات المتاحة ومستوى التحليل باختلاف الجهاز.

يركز جهاز اختبار الترانزستورات على القياسات المتعلقة بالترانزستور، بينما قد يدعم جهاز اختبار أشباه الموصلات الأوسع نطاقًا أجهزة متوافقة مثل MOSFETs عندما يُصمم لتلك المكونات. تعتمد دعم الأجهزة وقدرة القياس وعمق التحليل على تصميم الجهاز وأشباه الموصلات الجاري تقييمها.

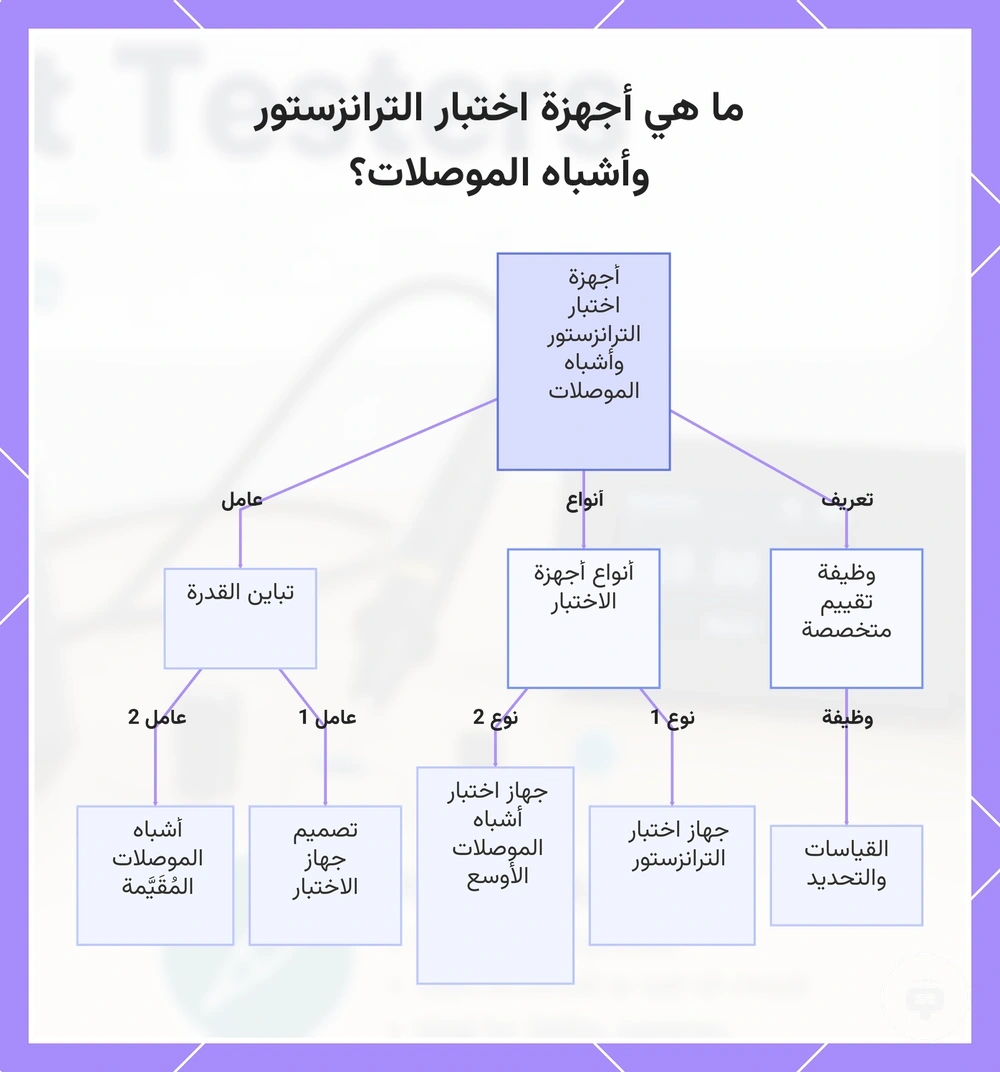

يوضح هذا المخطط تعريف وأنواع وعوامل القدرة لأجهزة اختبار الترانزستور وأشباه الموصلات.

أجهزة اختبار المكونات LCR وESR

تختلف أجهزة اختبار LCR وأجهزة اختبار ESR بشكل أساسي في غرض القياس. يهدف جهاز اختبار LCR إلى قياس الحث والسعة والمقاومة، بينما يركز جهاز اختبار ESR على المقاومة المتسلسلة المكافئة في سياقات اختبار المكثفات المدعومة. يعتمد الجهاز المناسب على المكون الجاري تقييمه والقياس المطلوب.

توضح المقارنة أدناه كيف تختلف أدوار القياس بينهما.

نوع جهاز الاختبار	التركيز في القياس	سياق الاستخدام
جهاز اختبار LCR	الحث والسعة والمقاومة	يُستخدم عندما تحتاج هذه الخواص الكهربائية إلى التقييم للمكونات المتوافقة.
جهاز اختبار ESR	المقاومة المتسلسلة المكافئة	يُستخدم عند تقييم المقاومة المتسلسلة المكافئة في تطبيقات اختبار المكثفات المدعومة.

على الرغم من أن كلا النوعين من أجهزة الاختبار قد يُستخدمان في سياقات قياس متعلقة بالمكثفات، إلا أن أدوارهما غير قابلة للتبادل. تعتمد قدرة القياس على تصميم الجهاز والمكونات المدعومة والتطبيق المخصص.

أجهزة اختبار المكونات السطحية SMD

أجهزة اختبار المكونات السطحية SMD مخصصة لاختبار المكونات السطحية من خلال طرق تلامس مناسبة للعبوات المدمجة. قد يستخدم جهاز اختبار SMD نقاط تلامس على شكل ملقط أو ترتيب تلامس مباشر آخر للوصول إلى أطراف المكون، وذلك حسب تصميم الجهاز. تختلف القياسات المدعومة وأحجام المكونات باختلاف الجهاز.

تركز أجهزة اختبار المكونات السطحية SMD على التعامل مع المكون واستقرار التلامس بدلاً من التغطية الواسعة للمكونات. يعتمد استخدامها العملي على العبوة السطحية وطريقة التلامس ووظائف القياس في الجهاز وما إذا كان يمكن الحفاظ على تلامس مستقر أثناء الاختبار.

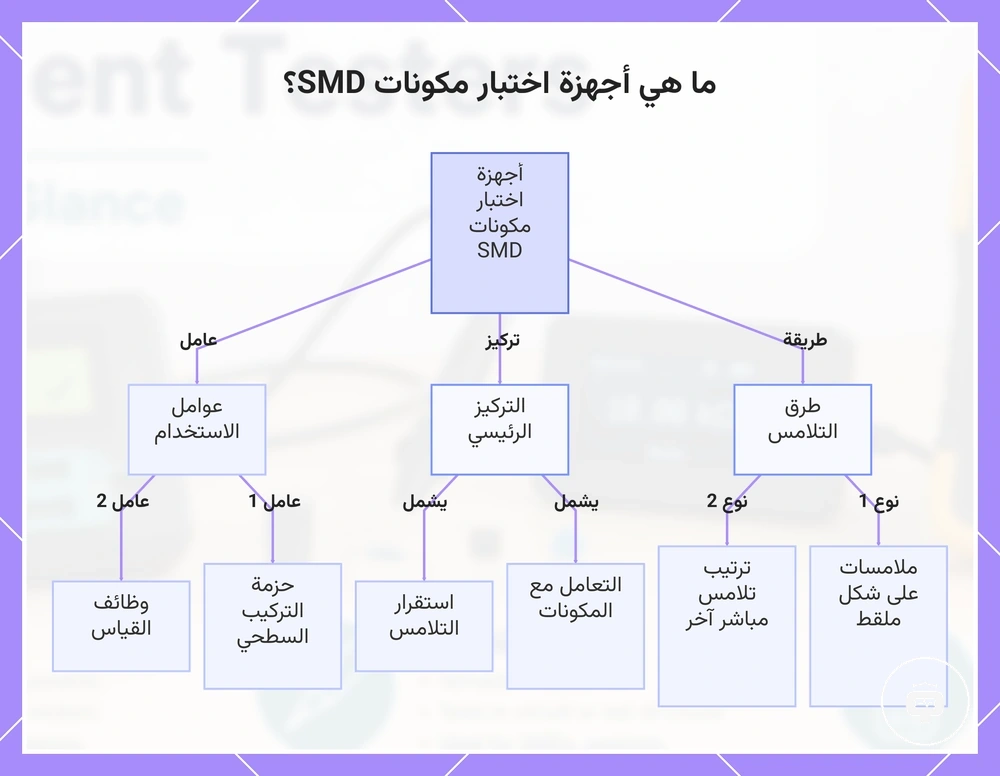

يوضح هذا المخطط الغرض وطرق التلامس والمجالات الرئيسية للتركيز وعوامل الاستخدام العملي لأجهزة اختبار مكونات SMD.

كيف تختلف أنواع أجهزة اختبار المكونات الإلكترونية في القياسات والتطبيقات

تختلف أنواع أجهزة اختبار المكونات الإلكترونية وفقًا لقدرتها على القياس والتطبيق وملاءمتها للمكونات وطريقة التوصيل. يعتمد اختيار جهاز الاختبار على الخصائص الكهربائية التي تحتاج إلى القياس ونوع المكون الجاري تقييمه وبيئة الاختبار المخصصة وليس على فئة الجهاز وحدها.

مقارنة أنواع أجهزة الاختبار حسب قدرة القياس والتطبيق تساعد في تمييز أدوارها المخصصة دون تكرار أوصاف كل جهاز على حدة. تؤثر طريقة التوصيل على كيفية تلامس الجهاز مع المكون، بينما تحدد قدرة القياس الخصائص الكهربائية التي صُمم الجهاز لتقييمها.

نوع جهاز الاختبار	قدرة القياس	التطبيق النموذجي	طريقة التوصيل
جهاز اختبار قائم على المقبس	القياسات المدعومة تعتمد على تصميم الجهاز.	اختبار المكونات ذات الأطراف المتوافقة.	يُدخل المكون في مقبس اختبار.
جهاز اختبار قائم على المجس	القياسات المدعومة تعتمد على التلامس الكهربائي المباشر.	اختبار المكونات ذات الأطراف القابلة للوصول.	تتصل مجسات الاختبار بالمكون مباشرة.
جهاز اختبار LCR	يقيس الحث والسعة والمقاومة.	تقييم المكونات السلبية المتوافقة.	يختلف حسب تصميم الجهاز.
جهاز اختبار ESR	يقيس المقاومة المتسلسلة المكافئة.	تطبيقات اختبار المكثفات المدعومة.	يختلف حسب تصميم الجهاز.
جهاز اختبار SMD	القياسات المدعومة تعتمد على تصميم الجهاز.	اختبار المكونات السطحية المتوافقة.	تلامس مباشر، غالبًا باستخدام ملقط أو نقاط تلامس مماثلة.

يجب أن يسترشد الاختيار بقدرة القياس المطلوبة وملاءمة المكون والتطبيق وطريقة التوصيل. لمقارنة أوسع بين الأجهزة، compare with a multimeter لفهم كيفية اختلاف أدوار القياس.

أي نوع من أجهزة اختبار المكونات يناسب حاجة اختبار محددة

يعتمد اختيار جهاز الاختبار على هدف الاختبار ونوع المكون وحاجة القياس وطريقة التوصيل. أنسب نوع من أجهزة اختبار المكونات هو الذي يدعم القياسات المطلوبة للمكون المستهدف وبيئة الاختبار المخصصة بدلاً من تقديم أكبر عدد من الوظائف.

تصبح معايير الاختيار أوضح عندما يُحدد مهمة الاختبار قبل مقارنة أنواع أجهزة الاختبار. تؤثر عبوة المكون ومتطلبات القياس الكهربائية وطريقة التلامس المتاحة جميعها على ما إذا كان نوع جهاز اختبار معين مناسبًا للتطبيق.

استخدم قائمة التحقق التالية لتقييم أي نوع من أجهزة الاختبار يناسب حاجة الاختبار بشكل أفضل:

• حدد هدف الاختبار، مثل تحديد المكون أو القياس الكهربائي.
• تأكد من نوع المكون وشكل العبوة.
• حدد قدرة القياس المطلوبة.
• تحقق من أن طريقة التوصيل مناسبة لنقاط التلامس المتاحة للمكون.
• فكر فيما إذا كان الاختبار سيتم على طاولة عمل أم في بيئة متنقلة.
• تحقق من أن تصميم جهاز الاختبار يدعم التطبيق المخصص.

لأن احتياجات الاختبار تختلف، لا يوجد نوع واحد من أجهزة الاختبار مناسب لكل حالة. لعملية تقييم أوسع، يوفر اختيار نوع جهاز الاختبار المناسب إرشادات إضافية لمقارنة معايير الاختيار هذه.

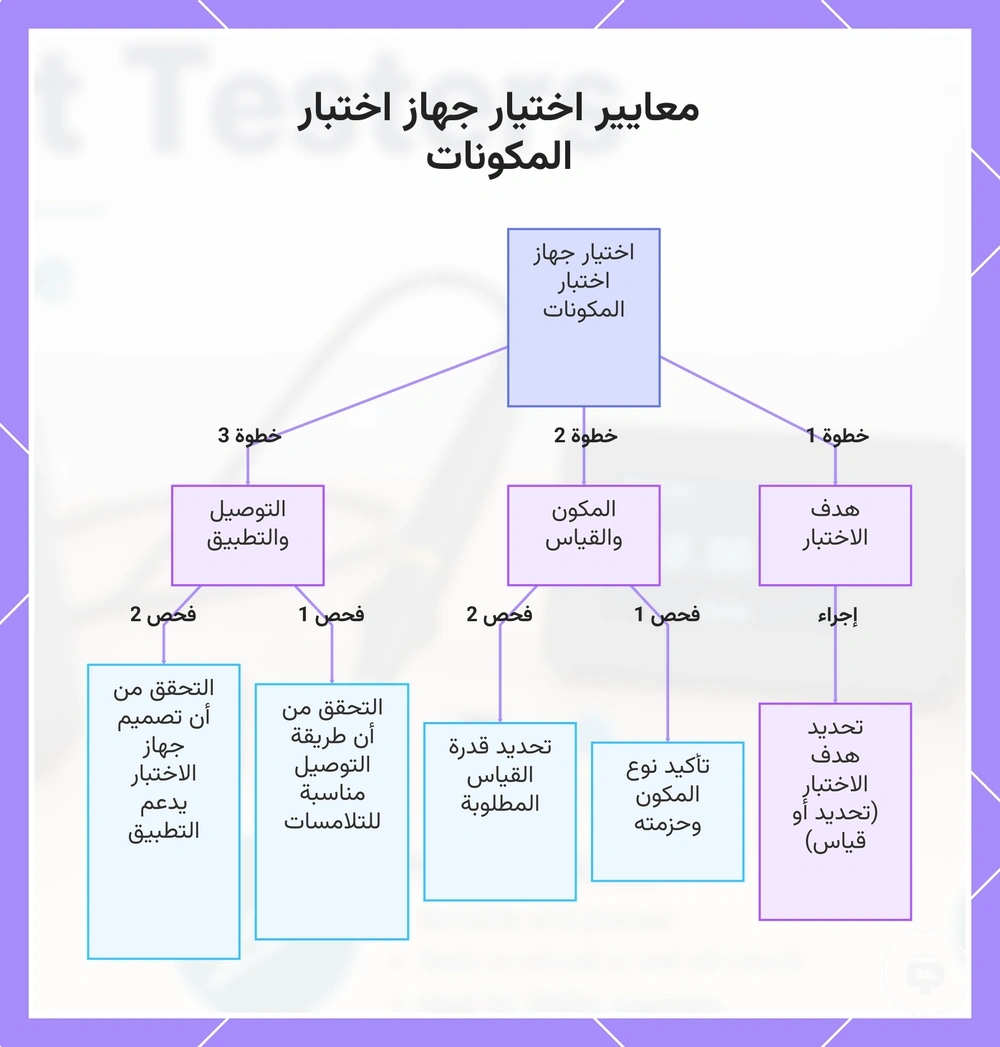

يوضح هذا المخطط المعايير الأساسية لاختيار نوع جهاز اختبار المكونات بناءً على هدف الاختبار ومتطلبات المكون واحتياجات التوصيل.
