Ce que les testeurs de composants électroniques mesurent et identifient

Un testeur de composants électroniques est un outil de mesure qui identifie un composant connecté et fournit des informations de mesure sur ses caractéristiques électriques. Il peut identifier des composants tels qu'une résistance, un condensateur, un transistor ou une diode, tout en liant l'identification du composant à la mesure.

Selon la conception du testeur et la méthode de mesure, la valeur affichée peut inclure le type de composant détecté et une ou plusieurs caractéristiques mesurées. La détection automatique peut simplifier l'identification des composants, mais sa capacité dépend de la conception du testeur, des types de composants pris en charge, de la méthode de mesure et de l'état du composant testé.

Un testeur de composants électroniques rapporte les caractéristiques mesurées plutôt que de confirmer tous les modes de défaillance réels. Ses mesures peuvent aider à l'identification et à l'évaluation des composants, mais un diagnostic complet peut nécessiter des tests supplémentaires dans le contexte de fonctionnement du composant.

Ce que fait un testeur de composants électroniques

Un testeur de composants électroniques est un outil de mesure qui teste des pièces électroniques en identifiant leur type de composant et en mesurant des caractéristiques électriques sélectionnées. Son objectif principal est d'identifier un composant et de présenter les résultats de mesure via un affichage de valeurs.

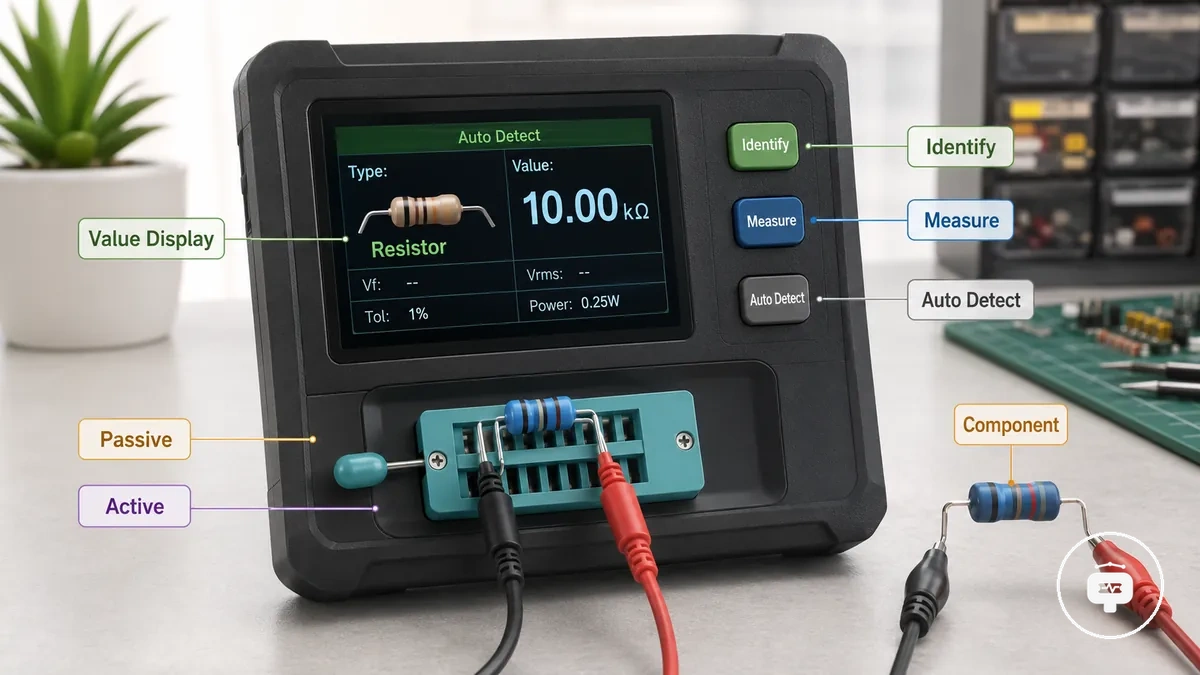

Un testeur de composants électroniques peut tester à la fois un composant passif et un composant actif, selon la conception du testeur et les fonctions de mesure prises en charge. La détection automatique peut identifier le type de composant avant que le testeur ne mesure ses caractéristiques électriques et n'affiche les résultats sur l'écran de valeurs. Les mesures disponibles et les informations affichées dépendent de la conception du testeur, de la méthode de mesure et du composant connecté. Différentes conceptions de testeurs offrent différentes capacités de mesure, comme expliqué dans types de testeurs expliqués.

La détection automatique peut simplifier l'identification des composants, mais la capacité reste dépendante de la conception du testeur et des composants qu'il prend en charge. Un testeur de composants électroniques fournit des informations de mesure qui peuvent aider à l'évaluation, bien qu'un diagnostic complet de panne puisse nécessiter des tests supplémentaires dans des conditions de fonctionnement.

Comment les testeurs de composants électroniques identifient les pièces

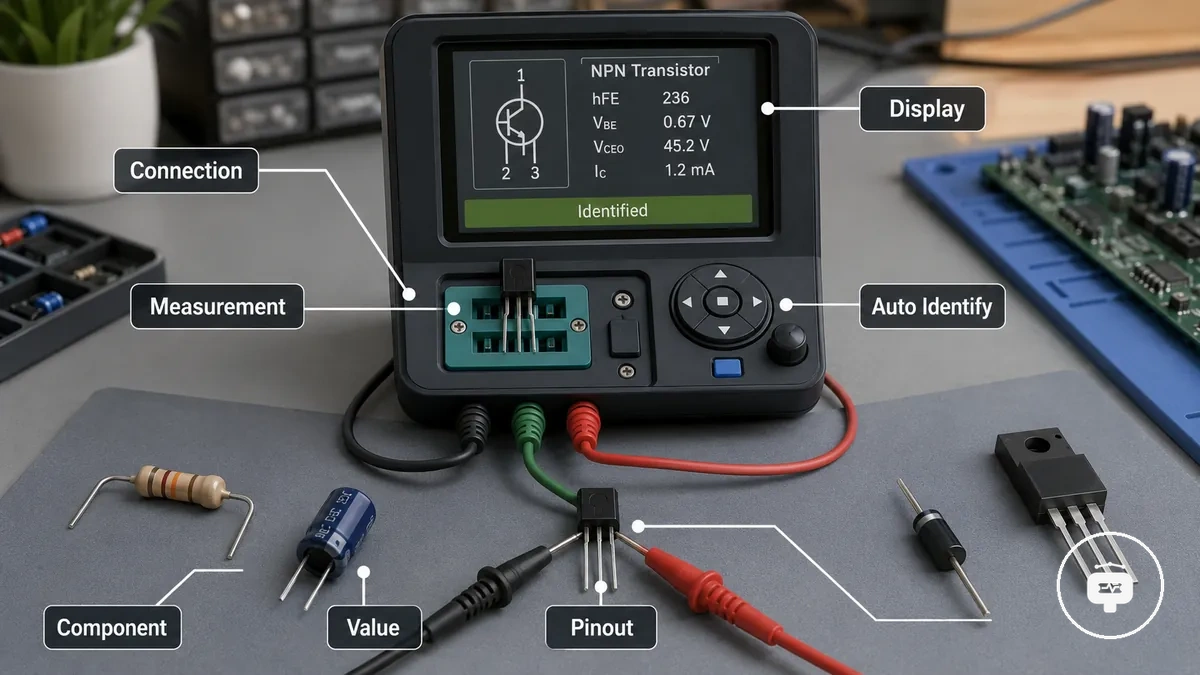

Les testeurs de composants électroniques identifient les pièces en mesurant leurs caractéristiques électriques et en faisant correspondre ces mesures avec des modèles de composants reconnus. L'identification automatique est basée sur le comportement électrique mesuré plutôt que sur l'apparence visuelle, liant la reconnaissance du composant aux caractéristiques mesurées.

Lorsqu'une pièce est connectée, le testeur évalue ses caractéristiques électriques pour faciliter la reconnaissance du composant. La réponse mesurée peut permettre au testeur d'identifier une résistance, un condensateur, une diode, un transistor ou un autre type de composant pris en charge. Si l'identification réussit, l'affichage peut présenter le composant reconnu ainsi que des informations comme le brochage et la valeur mesurée. Les données affichées disponibles dépendent des capacités du testeur, de la méthode de mesure et de la pièce connectée. Ces concepts d'identification fournissent un contexte pour le fonctionnement pratique, qui est couvert dans flux de travail de base du testeur.

L'identification automatique dépend des capacités du testeur et de l'état du composant. Les pièces inconnues, endommagées ou non prises en charge peuvent ne pas être reconnues correctement, et l'identification électrique ne doit pas être confondue avec l'identification visuelle des composants sur un circuit imprimé ni traitée comme un diagnostic complet.

Mesures électriques fournies par les testeurs de composants électroniques

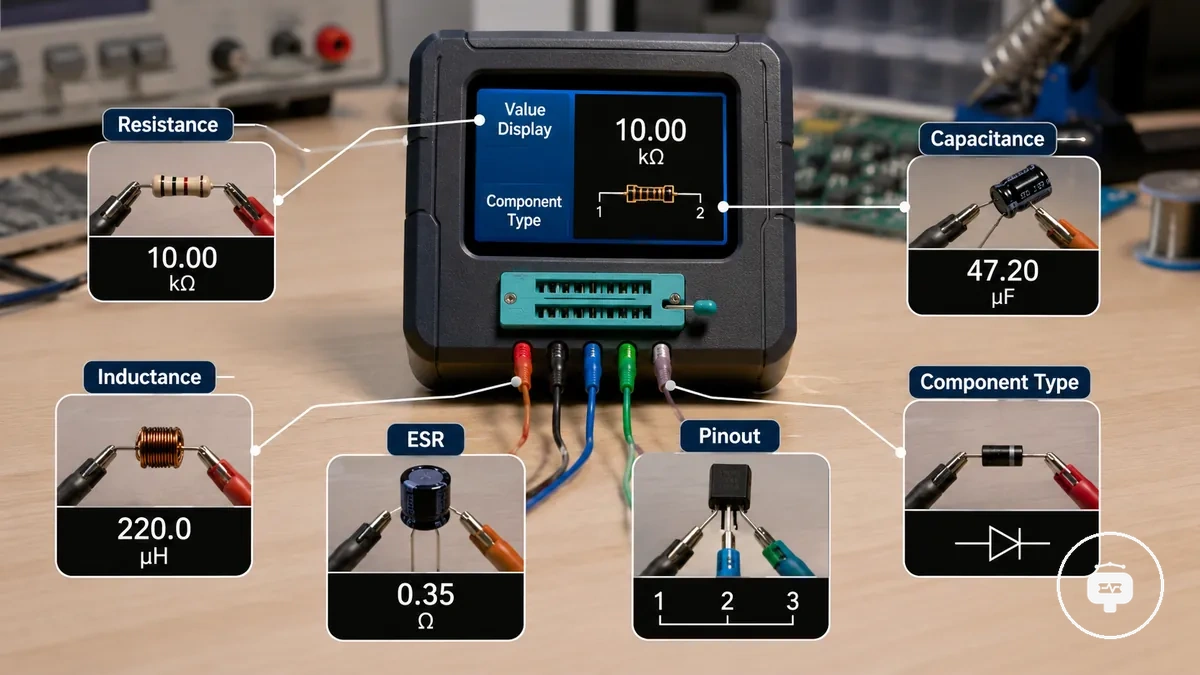

Les testeurs de composants électroniques fournissent des mesures électriques qui aident à identifier le type d'un composant et à présenter ses caractéristiques mesurées via un affichage de valeurs. Les lectures disponibles dépendent de la conception du testeur et de la plage de mesure, les principales catégories couvrant les mesures des composants passifs et l'identification liée aux semi-conducteurs.

Pour les composants passifs, le testeur peut afficher la résistance pour une résistance, la capacité pour un condensateur et l'inductance pour les composants inductifs pris en charge. Certaines conceptions de testeurs peuvent rapporter l'ESR pour fournir des informations supplémentaires sur l'état du condensateur en complément de sa lecture de capacité. Ces valeurs affichées aident à interpréter les paramètres électriques mesurés mais ne confirment pas, à elles seules, l'état général d'un composant. Les catégories de mesures disponibles dépendent du type de composant pris en charge, comme indiqué dans composants qu'ils peuvent tester.

Pour les composants à semi-conducteurs, le testeur peut identifier une diode ou un transistor et afficher des informations telles que le brochage ainsi que les paramètres électriques mesurés. Les valeurs affichées dépendent du type de composant détecté, de la plage de mesure et de la conception du testeur. Ces lectures soutiennent l'identification et l'interprétation des composants, mais elles ne doivent pas être traitées comme un diagnostic garanti.

La plage de mesure et les mesures électriques prises en charge varient selon les conceptions de testeurs. En conséquence, les valeurs affichées disponibles et les capacités de mesure dépendent à la fois du testeur et du composant connecté.

Mesures de résistance, capacité et inductance

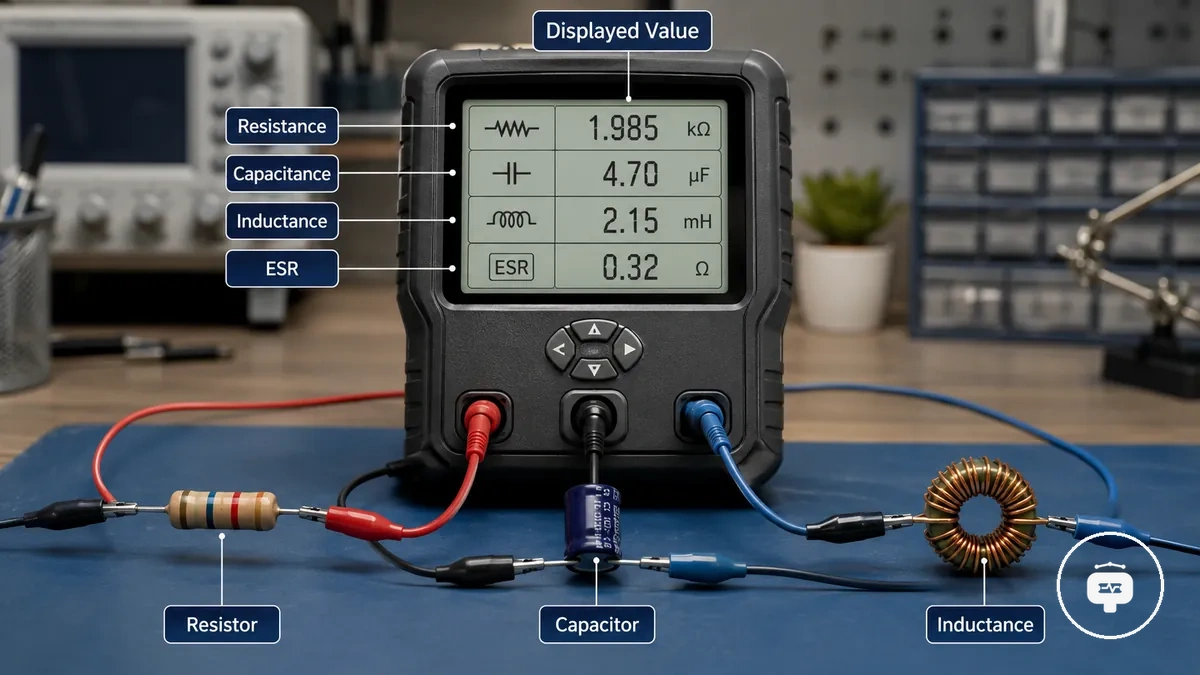

Les mesures de résistance, capacité et inductance décrivent les principales propriétés électriques d'un composant passif. Une valeur affichée aide à interpréter la caractéristique mesurée d'une résistance, d'un condensateur ou d'une inductance. Ces mesures passives sont regroupées sous les termes résistance, capacité et inductance.

Une résistance est mesurée par sa résistance, la valeur affichée étant généralement indiquée en ohms pour représenter la valeur mesurée. Un condensateur est mesuré par sa capacité, et certaines conceptions de testeurs peuvent afficher l'ESR pour fournir un contexte supplémentaire en complément de la lecture de capacité. Une inductance, lorsqu'elle est prise en charge par la conception du testeur et la plage supportée, peut afficher son inductance comme valeur mesurée. Les composants passifs de faible valeur, endommagés ou hors plage peuvent produire des lectures limitées ou indisponibles, selon la conception du testeur.

Identification des semi-conducteurs et caractéristiques des composants

L'identification des semi-conducteurs reconnaît les pièces semi-conductrices prises en charge à partir de leurs caractéristiques électriques détectées. Les informations affichées peuvent inclure une valeur détectée ainsi que des attributs tels que le brochage ou la polarité, selon la conception du testeur. Cette fonction de mesure locale se concentre sur l'identification des semi-conducteurs plutôt que sur une évaluation complète des performances.

Un transistor peut être identifié à partir de son brochage détecté et des caractéristiques affichées du dispositif, tandis que les lectures de type gain disponibles dépendent de la conception du testeur. Une diode peut être reconnue à partir de son comportement de jonction et de sa polarité, la valeur détectée aidant à interpréter la lecture affichée. Un MOSFET peut être détecté lorsque le testeur prend en charge ce type de semi-conducteur, bien que la détection liée à la grille et les caractéristiques affichées varient selon la conception du testeur et l'état du composant. Si un semi-conducteur est endommagé, non pris en charge, ou si ses caractéristiques électriques ne peuvent pas être reconnues de manière fiable, le testeur peut ne pas l'identifier correctement. L'identification ne doit pas être traitée comme une confirmation des performances de fonctionnement complètes.

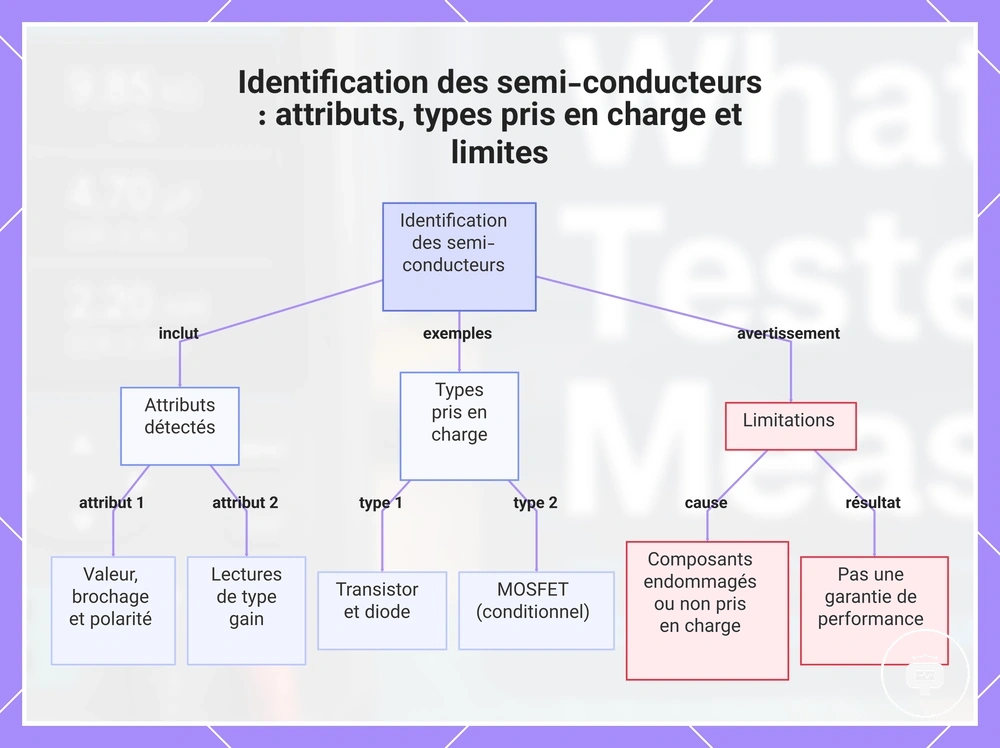

Ce graphique montre ce que détecte l'identification des semi-conducteurs, quels types de composants elle prend en charge et ses principales limites.

Composants couramment testés par les testeurs de composants électroniques

Les testeurs de composants électroniques mesurent et identifient couramment des composants pris en charge tels que les résistances, les condensateurs, les diodes, les transistors, les inductances et les MOSFET. Les composants testés dépendent de la capacité du testeur et de sa plage de mesure. Ces principaux groupes de composants incluent les composants passifs et les composants à semi-conducteurs.

Les composants passifs tels que les résistances, les condensateurs et les inductances sont mesurés via leurs caractéristiques électriques, tandis que l'identification des semi-conducteurs se concentre sur les composants pris en charge comme les diodes, les transistors et les MOSFET. Les lectures disponibles et les résultats d'identification dépendent de la capacité du testeur, des composants pris en charge et de la plage de mesure plutôt que d'un ensemble de fonctionnalités fixes. Différentes conceptions de testeurs peuvent prendre en charge des groupes de composants supplémentaires, mais cette présentation se concentre sur les pièces prises en charge les plus courantes et leur relation avec les fonctions de mesure. Pour des informations de compatibilité plus larges, voir composants qu'ils peuvent tester.

• Composants passifs : Résistances, condensateurs et inductances mesurés via des valeurs électriques telles que la résistance, la capacité et l'inductance.
• Composants à semi-conducteurs : Diodes, transistors et MOSFET identifiés via des caractéristiques électriques détectées comme la polarité, le brochage ou les caractéristiques du dispositif associées.
• Pièces prises en charge selon le modèle : Des composants supplémentaires pris en charge peuvent varier selon la capacité du testeur et la plage de mesure.

Cette présentation décrit les composants pris en charge courants plutôt qu'une référence de compatibilité complète, car les pièces prises en charge varient selon les conceptions de testeurs.

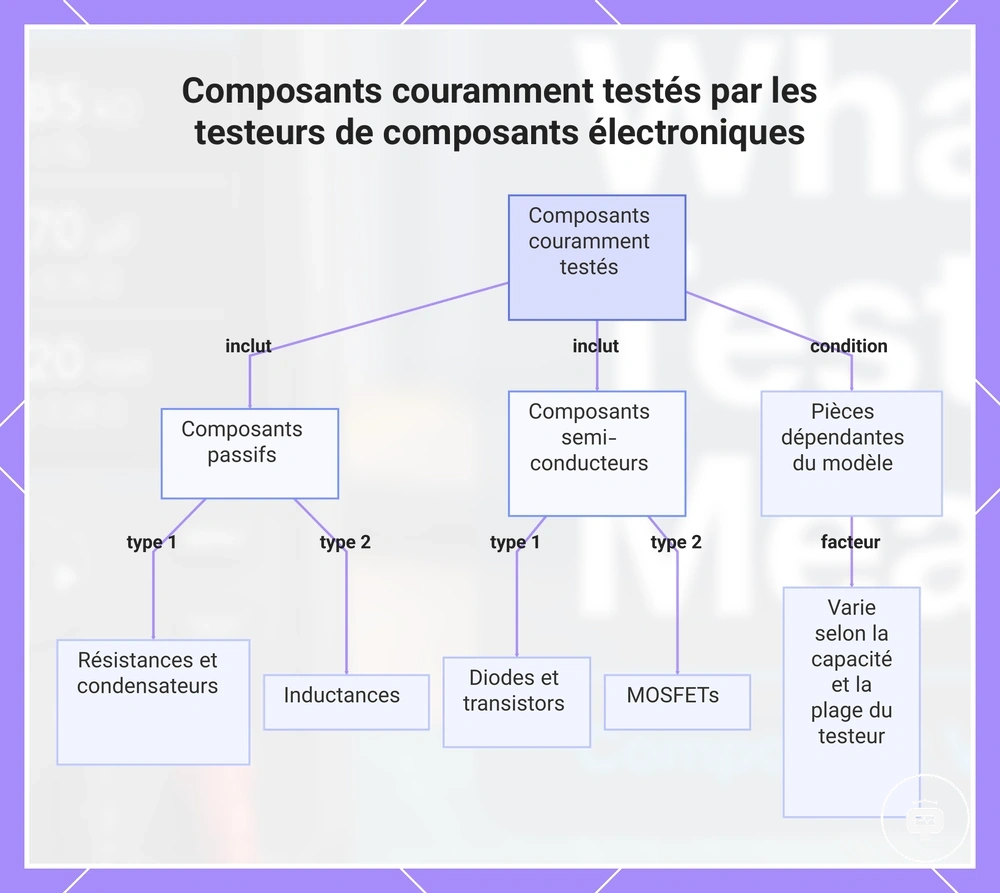

Ce graphique montre les principaux groupes de composants testés par les testeurs de composants électroniques, y compris les composants passifs et semi-conducteurs, et comment les pièces prises en charge dépendent de la capacité du testeur.

Test des résistances, condensateurs, diodes et transistors

Un testeur de composants peut montrer comment les pièces électroniques courantes se rapportent à des mesures spécifiques en reliant chaque composant testé à sa propriété mesurée et aux informations affichées possibles. Ces exemples représentatifs montrent comment les résultats de mesure peuvent varier selon la conception du testeur tout en illustrant la relation entre un composant et sa lecture.

• Résistance : La propriété mesurée est la résistance, et les informations affichées peuvent indiquer une valeur de résistance.
• Condensateur : La propriété mesurée est la capacité, et les informations affichées peuvent inclure une lecture de capacité et, sur les conceptions de testeurs prises en charge, une valeur ESR.
• Diode : La propriété mesurée est le comportement de jonction, et les informations affichées peuvent indiquer la polarité ainsi qu'une lecture associée.
• Transistor : La propriété mesurée est les caractéristiques du dispositif, et les informations affichées peuvent inclure l'identification du brochage ainsi que d'autres caractéristiques reconnues.

Les informations affichées pour un composant testé dépendent du testeur, de ses fonctions de mesure et du composant reconnu. Ces exemples restent donc illustratifs plutôt que définitifs.

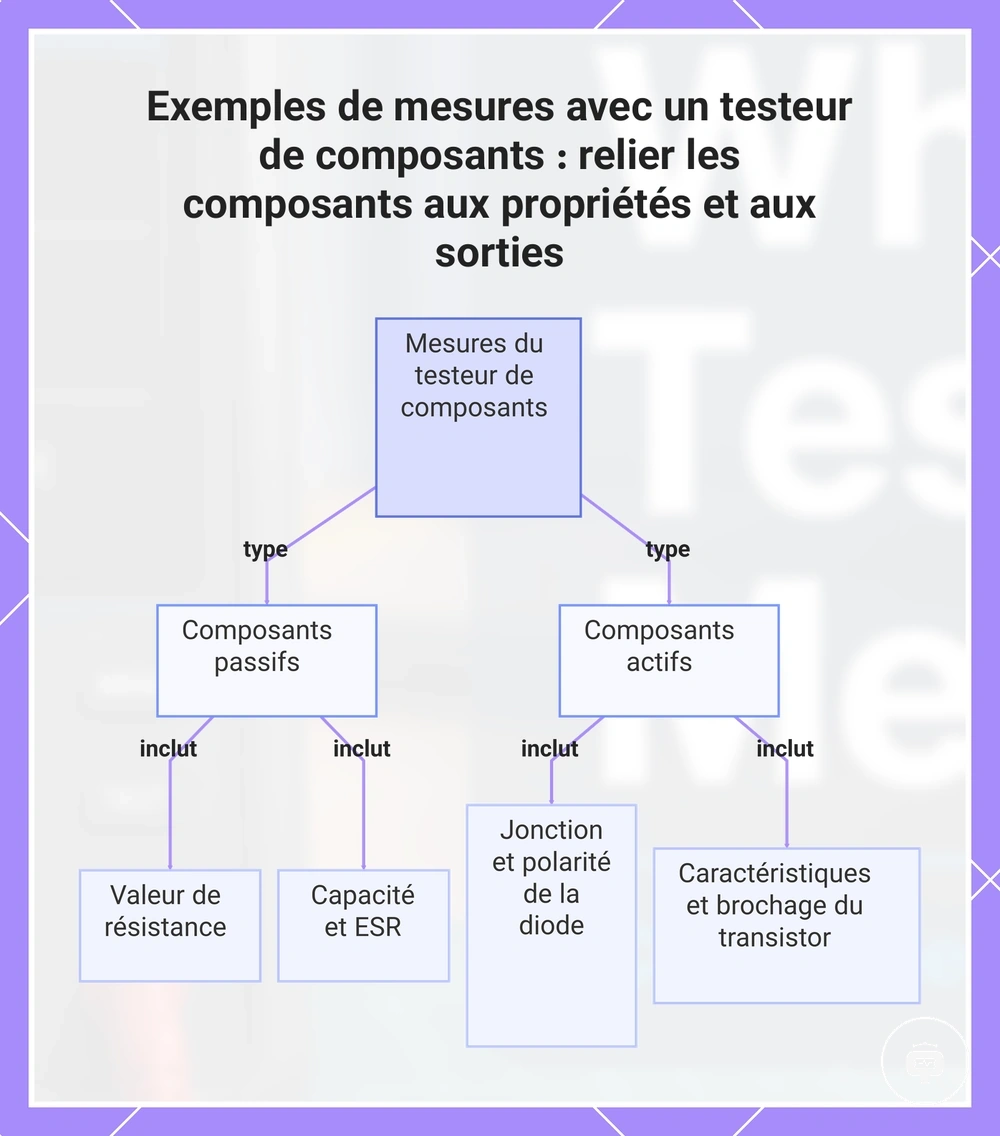

Ce graphique montre comment un testeur de composants relie chaque pièce électronique à sa propriété mesurée et aux informations affichées possibles.

Ce que révèlent les lectures du testeur de composants

Les lectures du testeur de composants montrent les résultats mesurés détectés pour un composant connecté. Les résultats affichés peuvent inclure une valeur mesurée, un type de composant reconnu ou des détails d'identification tels que le brochage, selon la mesure effectuée. Ces lectures fournissent des informations utiles, mais elles nécessitent une interprétation.

Une valeur affichée représente la caractéristique électrique mesurée du composant testé, tandis que le type de composant affiché indique ce que la mesure a reconnu. Pour les composants à semi-conducteurs pris en charge, les résultats affichés peuvent inclure des informations de brochage ou d'autres caractéristiques détectées qui aident à l'interprétation. Les lectures disponibles dépendent de la conception du testeur, de la fonction de mesure et du composant reconnu. L'interprétation des résultats affichés implique de considérer la valeur mesurée avec le type de composant identifié plutôt que de se fier à une seule lecture.

Les mesures peuvent aider à évaluer l'état du composant, mais elles ne confirment pas toujours la fonctionnalité complète ni n'identifient tous les modes de défaillance. Des tests supplémentaires peuvent être nécessaires lorsque les résultats affichés sont incomplets, incertains ou influencés par l'état du composant testé.

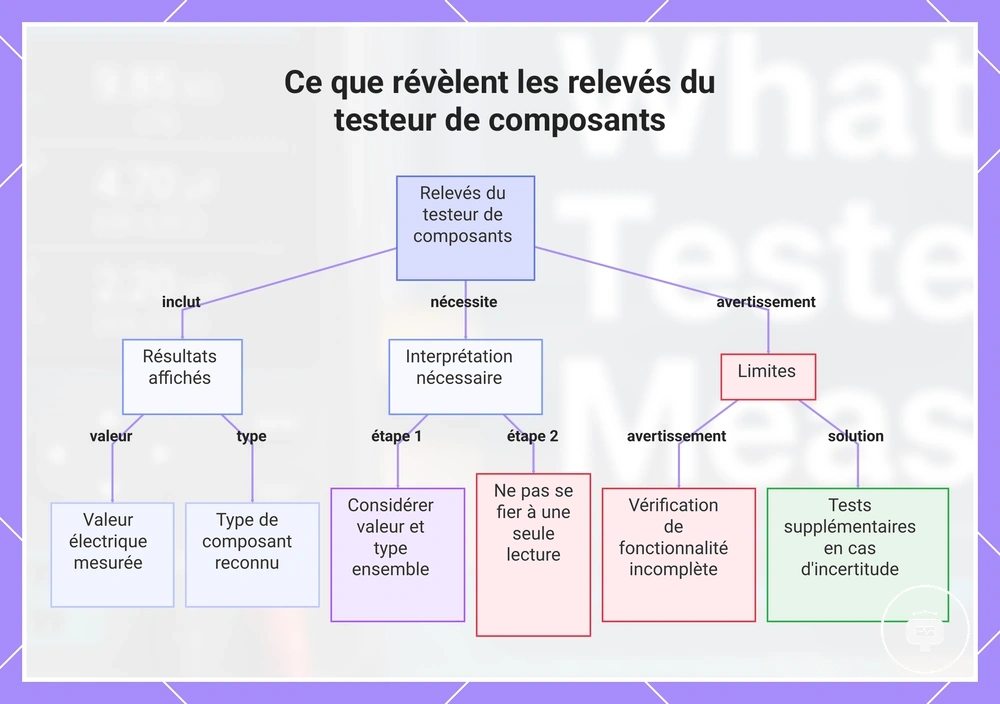

Ce graphique montre les types de résultats affichés par les testeurs de composants, comment les interpréter et leurs limites pour évaluer l'état des composants.

Ce que les testeurs de composants électroniques ne peuvent pas déterminer

Les testeurs de composants électroniques ne peuvent pas déterminer tous les aspects de l'état d'un composant à partir de la seule mesure. La capacité du testeur se limite aux informations obtenues via les mesures prises en charge et la détection automatique. Cette limite signifie qu'un résultat de mesure utile n'est pas équivalent à une évaluation complète de l'état du composant.

La comparaison entre les mesures détectables et les conditions hors du champ du testeur aide à définir ce qu'un testeur de composants peut et ne peut pas confirmer. Un testeur peut identifier un type de composant, afficher une valeur mesurée ou fournir des informations détectées telles que le brochage pour un transistor pris en charge. En revanche, il ne peut pas confirmer si un composant endommagé fonctionnera correctement dans son contexte de circuit prévu, car les composants environnants et les conditions de fonctionnement peuvent influencer la mesure. La détection automatique fournit des résultats utiles, mais elle ne remplace pas des tests supplémentaires lorsque l'état du composant reste incertain.

Capacité du testeur	Limite	Implication pratique
Mesure les caractéristiques électriques et identifie les types de composants pris en charge	Ne peut pas déterminer l'état complet du composant	Interpréter la mesure avec une évaluation supplémentaire si nécessaire
Fournit une détection automatique et des résultats affichés	Peut ne pas montrer tous les défauts ou comportements dans le contexte du circuit	Des tests supplémentaires peuvent être nécessaires lorsque la lecture est incomplète ou incertaine
