Elektronik Bileşen Test Cihazları Güvenli Şekilde Nasıl Kullanılır

Bir elektronik bileşen test cihazını güvenli şekilde kullanmak, ölçüm almadan önce test cihazını ve bileşeni hazırlamakla başlar. Elektronik bileşen test cihazı, mevcut özellikleri tanımlayarak ve test uçları, test soketleri veya desteklenen diğer bağlantı yöntemleri aracılığıyla bileşen ölçüm sonuçlarını görüntüleyerek bileşen testi için kullanılan bir ölçüm aracıdır. Test cihazı çıktısı, tek bir bileşenin değerlendirilmesine yardımcı olabilir ancak tam bir devre teşhisi olarak ele alınmamalıdır.

Güvenli bileşen testi, uygun kurulumla başlayan, doğru bağlantı ve ölçümle devam eden ve görüntülenen sonucun incelenmesiyle biten pratik bir test iş akışını izler. Test uçları ve test soketleri, test cihazının tasarımına uygun şekilde kullanılmalıdır; ölçüm sonuçları test cihazı modeline, bileşen türüne, bağlantı kalitesine ve test koşullarına göre değişiklik gösterebilir. Sonraki bölümler, test cihazı temellerini, hazırlığı, bağlantı yöntemlerini, ölçüm iş akışını ve tek bileşen testi kapsamında sorumlu kullanımı açıklamaktadır.

Elektronik Bileşen Test Cihazı Temelleri ve Test Kapsamı

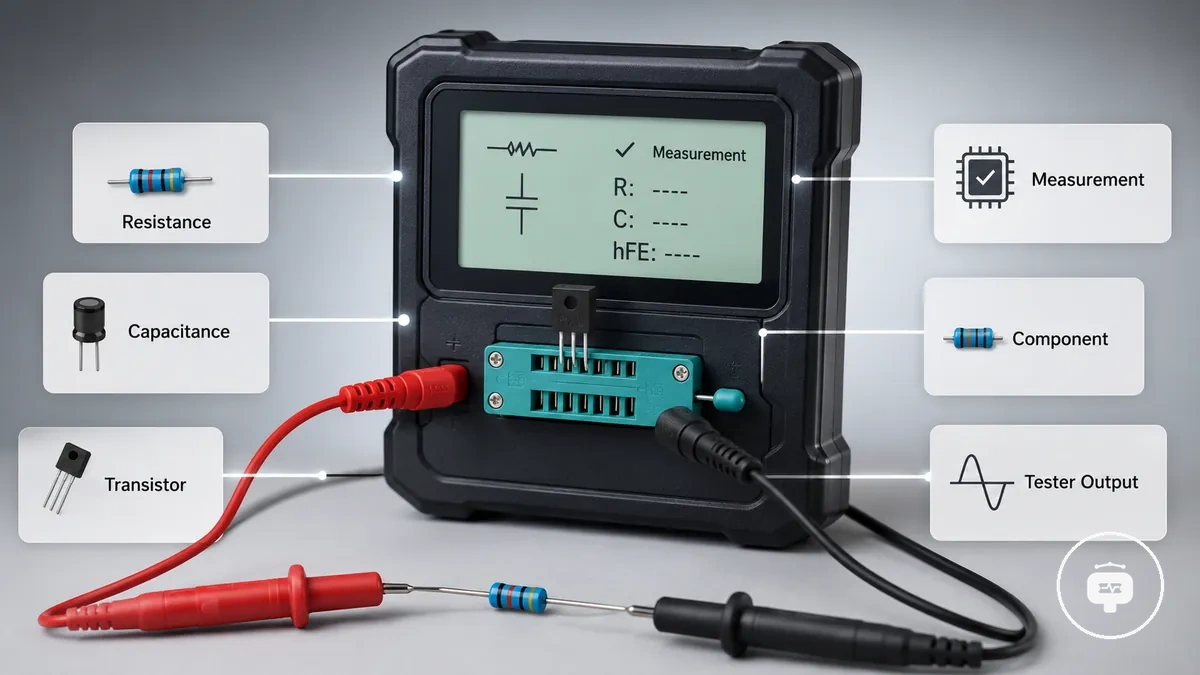

Bir elektronik bileşen test cihazı, desteklenen bir elektronik bileşeni tanımlayan veya ölçen ve test cihazı çıktısını bir ekranda gösteren bir ölçüm aracıdır. Daha geniş electronic component testers hub kapsamında, birincil amacı tam devre teşhisinden ziyade bileşen ölçümüdür. Test cihazı modeline ve bileşenin durumuna bağlı olarak direnç, kapasitans ölçebilir, bir transistörü tanımlayabilir veya desteklenen diğer ölçüm bilgilerini sağlayabilir.

Bir elektronik bileşen test cihazı, uygun test bağlantıları aracılığıyla bağlandıktan sonra desteklenen bileşenleri ölçer ve tanımlar. Mevcut ölçüm fonksiyonları ve test cihazı çıktısı, test cihazı modeline ve test edilen bileşenin durumuna göre değişiklik gösterebilir. Ekran, ölçülen değerleri, tespit edilen bileşen bilgilerini veya bileşen değerlendirmesine yardımcı olan diğer desteklenen sonuçları gösterebilir. Test cihazı tek tek bileşenlerin değerlendirilmesine yardımcı olurken, daha geniş devre teşhisi ek test yöntemleri gerektirebilir. Test cihazı, uygun test koşulları altında desteklenen bileşenler için pratik ölçüm bilgisi sağlar.

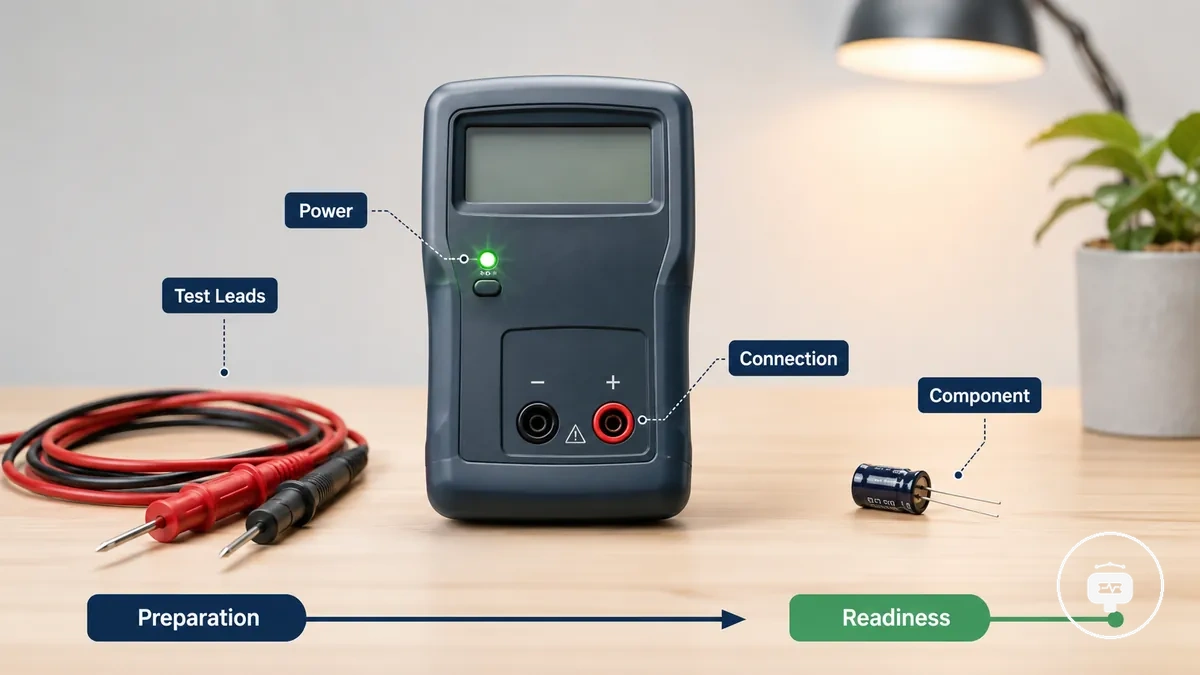

Test Öncesi Bileşen Test Cihazını Kurma

Doğru bileşen test cihazı kurulumu, test başlamadan önce hem test cihazını hem de bileşeni hazırlayarak ölçüm güvenilirliğini artırmaya yardımcı olur. Hazırlık test cihazı modelleri arasında farklılık gösterebilir, bu nedenle ilk kurulum mevcut kontrollere ve bağlantı yöntemine uygun olmalıdır. Ölçümden önce bu kontrollerin tamamlanması, önlenebilir kurulum sorunlarını azaltmaya yardımcı olur ve test cihazını fiziksel bağlantıya hazırlar.

1. Bileşen test cihazını hazırlayın. Bileşen test cihazının kullanıma hazır olduğunu ve kullanılan model için gerekli güç kaynağının mevcut olduğunu kontrol edin. Test cihazı bir güç göstergesi veya başlangıç kontrolü içeriyorsa, testten önce bunu doğrulayın çünkü hazır olma durumu ölçüm güvenilirliğini etkileyebilir.

2. Test uçlarını ve bağlantı alanını inceleyin. Test uçlarını, test soketlerini veya bağlantı noktalarını, amaçlanan ölçüm için hazır olduklarını doğrulamak üzere kontrol edin. Bağlantı yöntemleri test cihazı modelleri arasında farklılık gösterebilir, bu nedenle doğru bağlantıyı hazırlamak tutarlı sonuçların elde edilmesine yardımcı olur.

3. Bileşenin durumunu değerlendirin. Bileşeni, testi etkileyebilecek görünür hasar, kirlenme veya diğer durumlar açısından kontrol edin. Test cihazı çıktısı bileşenin durumuna göre değişiklik gösterebilir, bu nedenle bu hazırlık adımı ölçüm sonuçlarını doğru bağlama yerleştirmeye yardımcı olur.

4. Bağlantı öncesinde hazırlığı doğrulayın. Güç durumunun, bileşen test cihazı kurulumunun, test uçlarının ve bileşen durumunun planlanan ölçüm için uygun olduğunu onaylayın. Bu hazırlık kontrolleri tamamlandıktan sonra test cihazı fiziksel bağlantı aşamasına hazırdır.

Bileşenleri Problar, Uçlar ve Soketlerle Bağlama

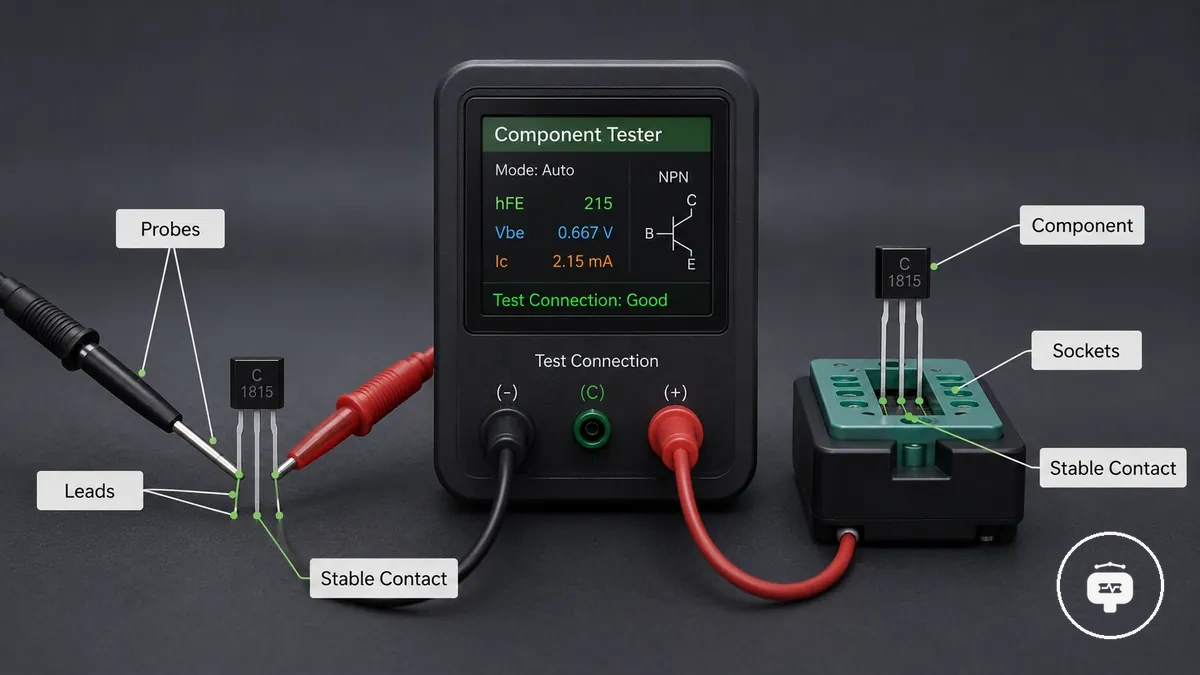

Doğru bileşen bağlantısı, test cihazı ile bileşen arasında kararlı elektriksel temas oluşturarak ölçüm güvenilirliğini artırmaya yardımcı olur. Bir test bağlantısının kalitesi ölçüm sonucunu etkileyebilir, bu nedenle problar, uçlar ve soketler hem bileşen arayüzüne hem de test cihazı tasarımına uygun olmalıdır. Bağlantı performansı, temas kalitesine, bileşen türüne ve kullanılan ölçüm yöntemine göre değişiklik gösterebilir.

Bağlantı yöntemleri, bileşene ve test cihazı arayüzüne göre farklılık gösterir. Problar ve uçlar, açık terminallere temas ederken yaygın olarak kullanılırken, soketler ölçümden önce takılmak üzere tasarlanmış bileşenler için uygun olabilir. Seçilen bileşen bağlantısı, bileşen veya test cihazı arayüzüne gereksiz stres uygulamadan kararlı temas sağlamalıdır. Örneğin, probe and socket setup sayfası, farklı bağlantı yöntemleri daha yakından değerlendirme gerektirdiğinde ek rehberlik sağlar.

Aşağıdaki kontrol listesi, ölçüm almadan önce yaygın bağlantı koşullarını düzenlemeye yardımcı olur:

• Probların, uçların veya soketlerin amaçlanan test bağlantısı için uygun olduğunu doğrulayın.
• Bileşenin tutarlı temasla güvenli bir şekilde konumlandırıldığını kontrol edin.
• Ölçüm sonucunu okumadan önce bağlantının kararlı kaldığını doğrulayın.

Bağlantı kalitesi ölçüm tutarlılığını etkileyebilir çünkü zayıf temas test cihazı çıktısını etkileyebilir. Bir bağlantı yönteminin etkisi, bileşen türüne, temas durumuna ve test cihazı tasarımına bağlıdır, bu nedenle her durum için tek bir yaklaşım uygun değildir. Kararlı temas ve uygun bileşen yerleşimi, daha tutarlı ölçüm sonuçlarının elde edilmesine yardımcı olur.

Elektronik Bileşenleri Temel Bir İş Akışıyla Test Etme

Test iş akışı, bileşen yerleştirmeyle başlayan ve test cihazı sonucunun incelenmesiyle biten bir bağlantı ve ölçüm sırasını izler. Kesin ölçüm sırası, test cihazı yeteneğine, bileşen özelliklerine ve test bağlamına göre değişiklik gösterebilir. Tutarlı bir iş akışını izlemek, görüntülenen bileşen değerini yorumlamadan önce her aşamanın düzenlenmesine yardımcı olur.

1. Bileşeni yerleştirin. Bileşeni, test cihazı tasarımına uygun şekilde konumlandırın, böylece bileşen yerleşimi kararlı bir bağlantıyı destekler. Yerleştirme yöntemi, test cihazının soket, prob veya uç kullanmasına bağlı olarak farklılık gösterebilir.

2. Bileşen bağlantısını tamamlayın. Bileşeni, test cihazı arayüzü için uygun test bağlantısını kullanarak bağlayın. İyi elektriksel temas, ölçüm döngüsünün tutarlı bir şekilde ilerlemesine yardımcı olabilir, ancak test cihazı sonucu yine de bileşen durumuna ve test cihazı yeteneğine bağlı olabilir.

3. Ölçüm döngüsünü başlatın. Test iş akışını başlatmak için test cihazını etkinleştirin. Test süreci test cihazı modelleri arasında farklılık gösterebilir, ancak genel ölçüm sırası genellikle bağlantıdan görüntülenen sonuca kadar aynı ilerlemeyi izler.

4. Test cihazı sonucunu inceleyin. Test cihazının ölçüm döngüsünü tamamlamasını ve mevcut bileşen değerini veya diğer desteklenen bilgileri görüntülemesini bekleyin. Ölçüm tamamlandıktan sonra, sonuç çıkarmadan önceki adım test sonuçlarını okumadır.

5. Yorumlama için hazırlanın. Görüntülenen değeri genel test bağlamının bir parçası olarak ele alın çünkü sonuçlar test cihazı yeteneğine, bileşen özelliklerine ve bağlantı kalitesine bağlı olabilir. Test bağlamı değişirse, örneğin devrede veya devre dışında test yapmaya karar verirken, iş akışı da farklılık gösterebilir. Ölçüm döngüsü artık tamamlanmıştır ve sonuç yorumlamasına hazırdır.

Açıklama: Serbest bileşen testi ve devre içi test, farklı ölçüm koşullarını izleyebilir, bu nedenle test iş akışı test bağlamına göre değişiklik gösterebilir.

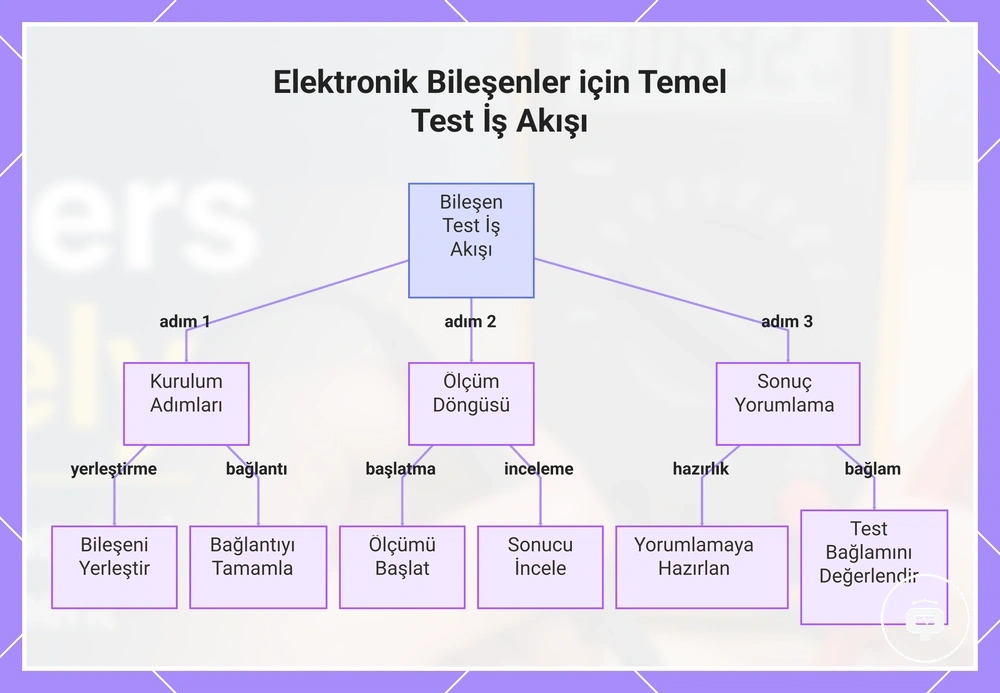

Bu grafik, temel bir elektronik bileşen test iş akışının yerleştirmeden sonuç yorumlamaya kadar olan ardışık adımlarını gösterir.

Serbest Bileşenleri ve Bilinmeyen Parçaları Test Etme

Serbest bir bileşenin net bir işareti veya bilinen bir işlevi olmadığında, bir elektronik bileşen test cihazı bilinmeyen bileşenin ne olabileceğini daraltmaya yardımcı olabilir. Test cihazı tespiti, test cihazı yeteneğine, bileşen durumuna ve bağlantı kalitesine bağlıdır. Tek bir sonuç, bileşen tanımlamasını desteklemeli, tam kanıt olarak ele alınmamalıdır. Tanımlanamayan birçok parçanın düzenlenmesi gerektiğinde, daha kapsamlı bileşen ayırma akışı daha eksiksiz bir süreç sağlar.

Bilinmeyen bileşene uygun ve terminalleriyle kararlı temas sağlayan bir bağlantı yöntemi seçin. Testi çalıştırın ve mevcut test cihazı tespit bilgilerini inceleyin; bu bilgiler, desteklendiğinde olası bir bileşen türü, pin düzeni veya ölçülen değer içerebilir. Sonucu, serbest bileşenin görünür formu ve durumuyla karşılaştırarak bir tanımlama kaydedin. Test cihazı parçayı tutarlı şekilde tespit edemezse, bileşen tanımlamasını belirsiz olarak değerlendirin ve başka uygun bir kontrolle doğrulayın.

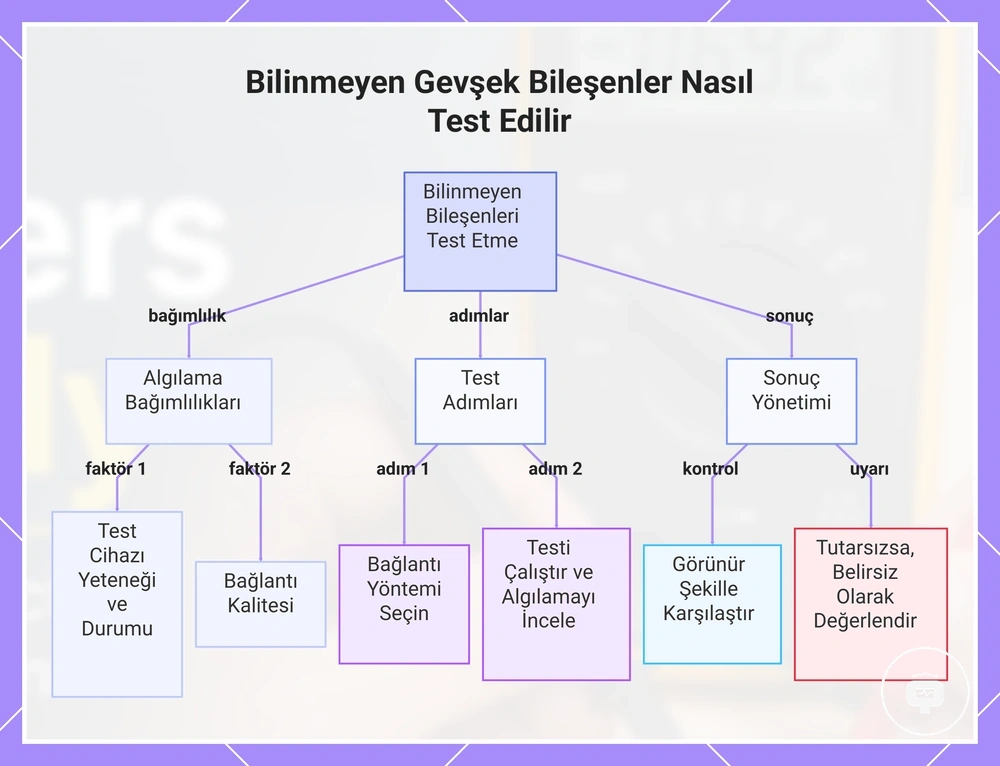

Bu grafik, bilinmeyen gevşek bileşenleri bir elektronik bileşen test cihazıyla test ederken temel faktörleri, adımları ve sonuç yönetimini gösterir.

Test Sürecinde Sonuçları Okuma

Bir test cihazı sonucu, mevcut test koşulları altında bağlı bileşen için üretilen ölçüm bilgisini temsil eder. Görüntülenen değer, ölçülen bir özelliği, tespit edilen türü veya test cihazı tarafından desteklenen diğer bileşen bilgilerini gösterebilir. Anlamı, bileşene, bağlantı kalitesine, test cihazı yeteneğine ve ölçüm bağlamına bağlıdır. Görüntülenen bir değer tek başına bileşen durumunun tam kanıtı olarak ele alınmamalıdır.

Test cihazı sonucunu, ölçümün beklenen bileşen bilgileriyle tutarlı görünüp görünmediğine veya daha fazla doğrulama gerekip gerekmediğine karar vermek için kullanın. Kararlı bir okuma, sonraki yorumlama adımını destekleyebilirken, belirsiz veya değişen bir çıktı, bağlantının kontrol edilmesini, ölçümün tekrarlanmasını veya sonucun diğer mevcut bilgilerle karşılaştırılmasını önerebilir. Görüntülenen değer, belirsizlik devam ettiğinde daha geniş doğrulamanın yerini almadan bir sonraki kararı yönlendirir.

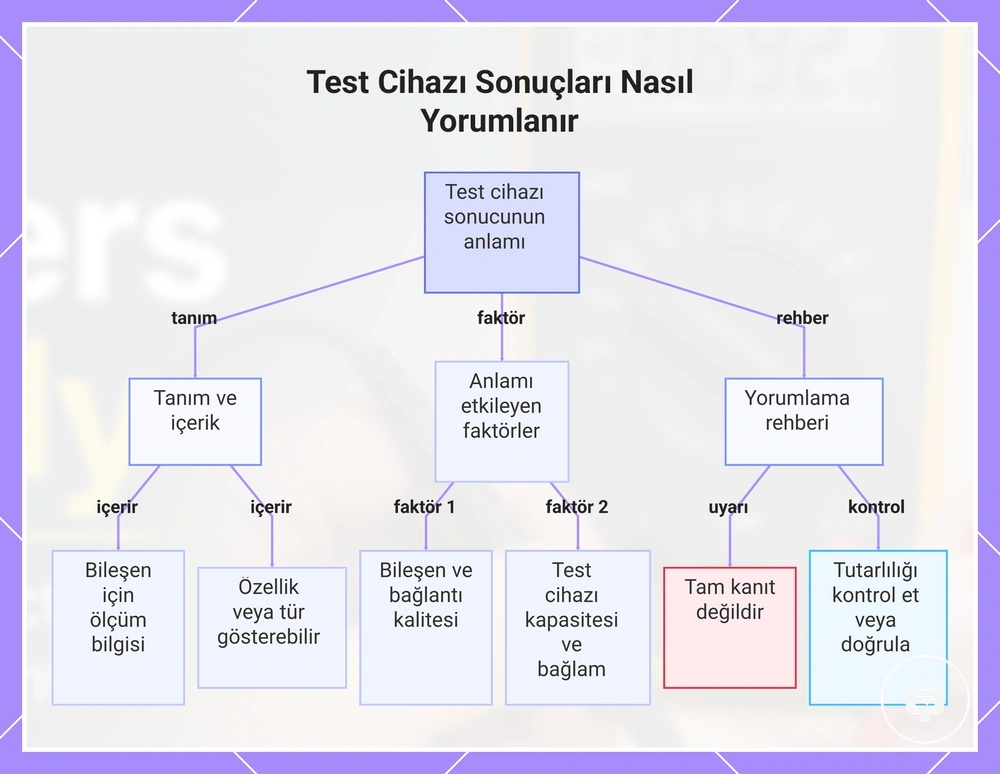

Bu grafik, bir test cihazı sonucunun neyi temsil ettiğini, anlamını etkileyen faktörleri ve görüntülenen değerin karar verme amacıyla nasıl kullanılacağını açıklar.

Bileşen Test Cihazı Güvenlik Uygulamaları ve Yaygın Test Hataları

Güvenlik uygulamaları, önlenebilir test hatalarını azaltmaya ve bileşen test cihazının daha güvenilir kullanımını desteklemeye yardımcı olur. Dikkatli kullanım, uygun bağlantılar ve tutarlı ölçüm koşulları, test sırasında hatalı okuma sonuçlarının sınırlandırılmasına yardımcı olabilir. Hatalı bir okuma mutlaka bir test cihazı arızasına işaret etmez çünkü sonuç bileşene, bağlantı kalitesine veya test koşullarına bağlı olabilir. Güvenli çalışma, bir ölçümden sonuç çıkarmadan önce önlenebilir hataların önlenmesine odaklanır.

Aşağıdaki kontrol listesi, yaygın test hatalarını ve pratik önleme eylemlerini düzenler:

• Bağlantı kalitesini kontrol edin: Zayıf temas hatalı bir okumaya katkıda bulunabilir, bu nedenle bileşen ve test cihazı bağlantısının ölçüm sırasında kararlı kaldığını doğrulayın.
• Gereksiz hareketten kaçının: Bileşeni veya test uçlarını ölçüm sırasında hareket ettirmek, bazı test koşullarında görüntülenen sonucu etkileyebilir.
• Test yöntemini doğrulayın: Ölçüme güvenmeden önce bileşene ve mevcut test cihazı yeteneğine uygun bir test yaklaşımı kullanın.
• Beklenmeyen sonuçları inceleyin: Çıktı tutarsız göründüğünde bileşenin veya test cihazının arızalı olduğunu varsaymak yerine ölçümü tekrarlayın.
• Kullanımı tutarlı tutun: Tekrarlanan ölçümleri karşılaştırırken tutarlı kullanım, test hatasını azaltmaya yardımcı olabilir.

Yaygın test hataları kontrol edildikten sonra hatalı bir okuma devam ederse, bileşen test cihazının veya bileşenin arızalı olduğu sonucuna varmadan önce daha fazla inceleme uygun olabilir. Ölçüm sorunlarını teşhis etmeye odaklı rehberlik için hatalı okumaları düzeltme bölümüne bakın. Açıklama: Bir kullanım hatası hatalı bir okumaya katkıda bulunabilirken, tekrarlanan kontrollerden sonra kalıcı bir sonuç ek sorun giderme gerektirebilir.

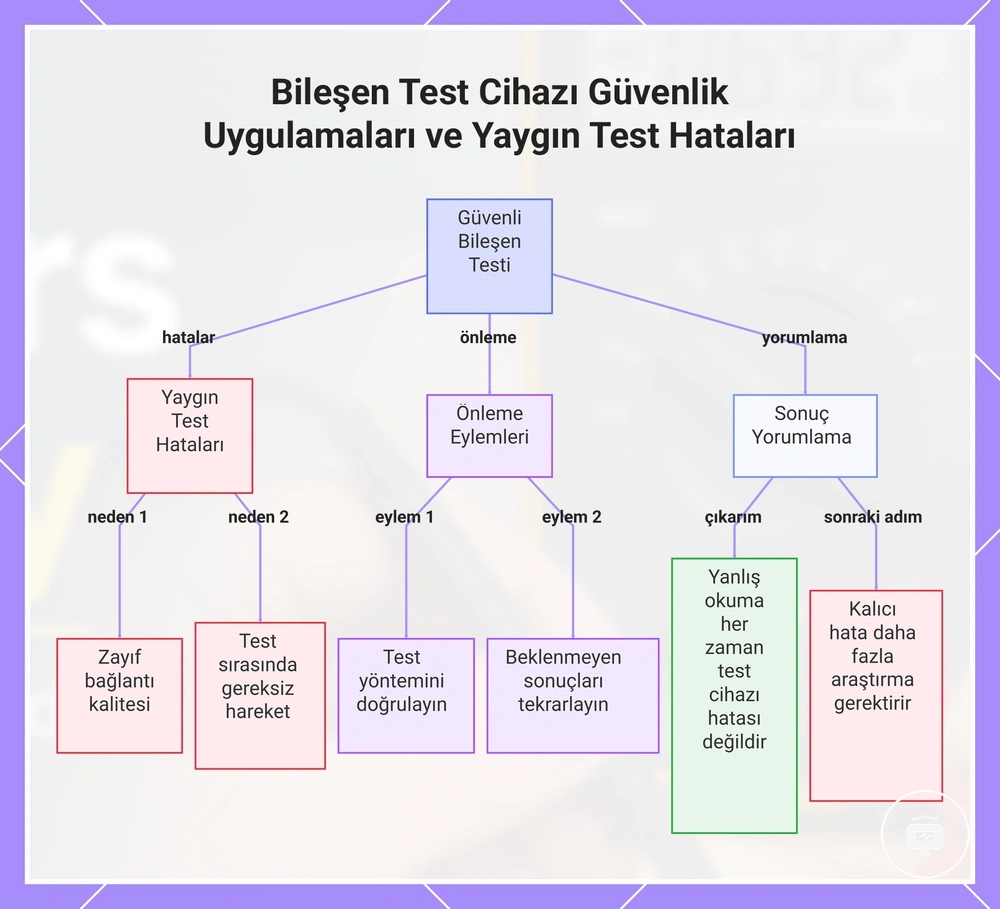

Bu grafik, yaygın test hatalarını, önleme eylemlerini ve güvenli bileşen test cihazı kullanımı için yanlış okumaların nasıl yorumlanacağını gösterir.
