Elektronik Bileşen Test Cihazı Sonuçları Nasıl Okunur
Elektronik bileşen test cihazı sonuçları, bir bileşen algılandıktan ve ölçüldükten sonra üretilen görüntülenen kimlikler, değerler ve durumlardır. Ekran, bileşen tanımlaması, ölçülen değerler ve pin bilgileri sunabilir; kesin ölçüm çıktısı test cihazı modeline ve bağlı bileşenin durumuna göre değişiklik gösterebilir.
Test cihazı ekranını yorumlamak, tek bir değere dayanmak yerine görüntülenen her alanı eksiksiz bir sonucun parçası olarak okumayı içerir. Bileşen türü, görüntülenen değerler, pin bilgileri ve diğer ölçüm çıktıları birlikte, elektronik bileşen test cihazının ne tespit ettiğini anlamak için gereken bağlamı sağlar.
Yorumlama süreci, tek tek alanları ve değerleri incelemeden önce genel ekranı anlamakla başlar. Bu genel bakış, ekranı doğru okumak için temel oluşturur; sonraki bölümler her sonucu daha ayrıntılı olarak açıklamaktadır.
Elektronik Bileşen Test Cihazı Ekran Sonuçlarını Anlama

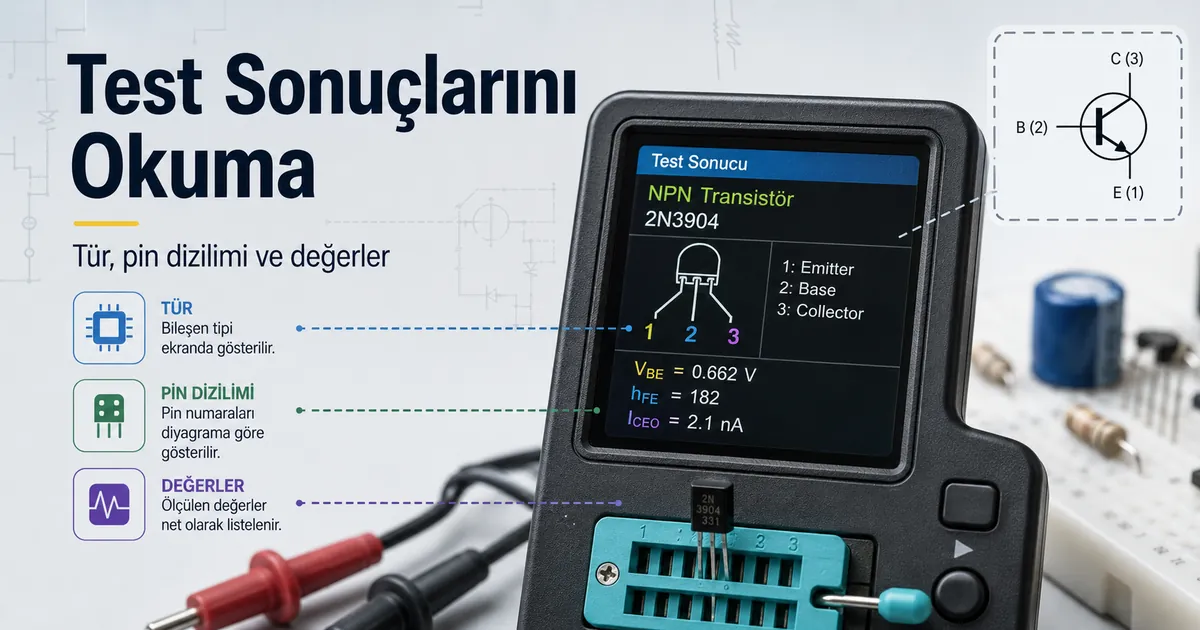

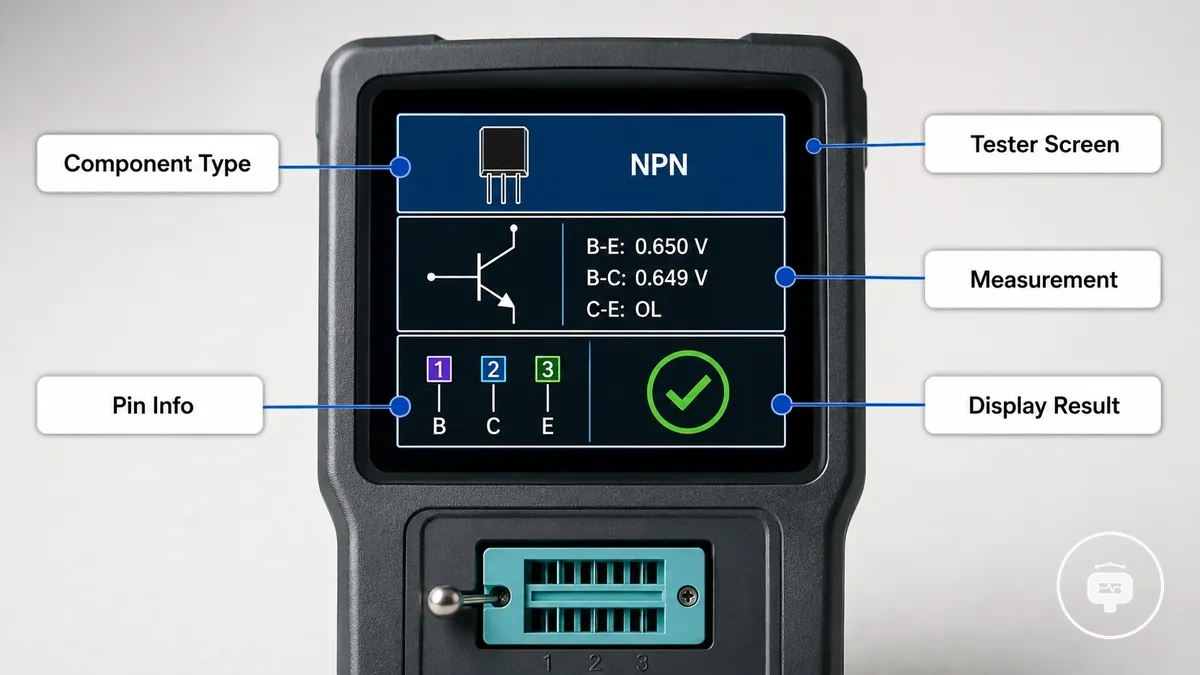

Ekran sonucu, test cihazı ekranında gösterilen bileşen algılama çıktısıdır; algılanan bileşen türü, supported measurements ile birlikte sunulur. Her ölçüm alanı, kimlik, ölçülen değerler veya pin bilgileri gibi görüntülenen bilgilerin belirli bir bölümünü temsil eder. Düzen ve mevcut alanlar, elektronik bileşen test cihazına bağlı olarak değişebilir. Eksiksiz ekran sonucunu okumak, tek tek değerleri yorumlamadan önce ihtiyaç duyulan bağlamı sağlar.
Ekran etiketleri, ayrı sonuçlar olarak hareket etmek yerine her ölçüm alanının anlamını tanımlar. Algılanan bileşen türü, test cihazının neyi tanımladığını belirler; kalan alanlar ise bu algılama için ilgili ölçüm çıktısını sağlar. Bu ekran alanlarını birlikte yorumlamak, her test cihazının aynı ekran formatını kullandığını varsaymadan, bileşen tanımlaması ile test cihazı ekranında sunulan bilgiler arasındaki ilişkinin korunmasına yardımcı olur.
Bileşen Tanımlama ve Pinout Bilgisi

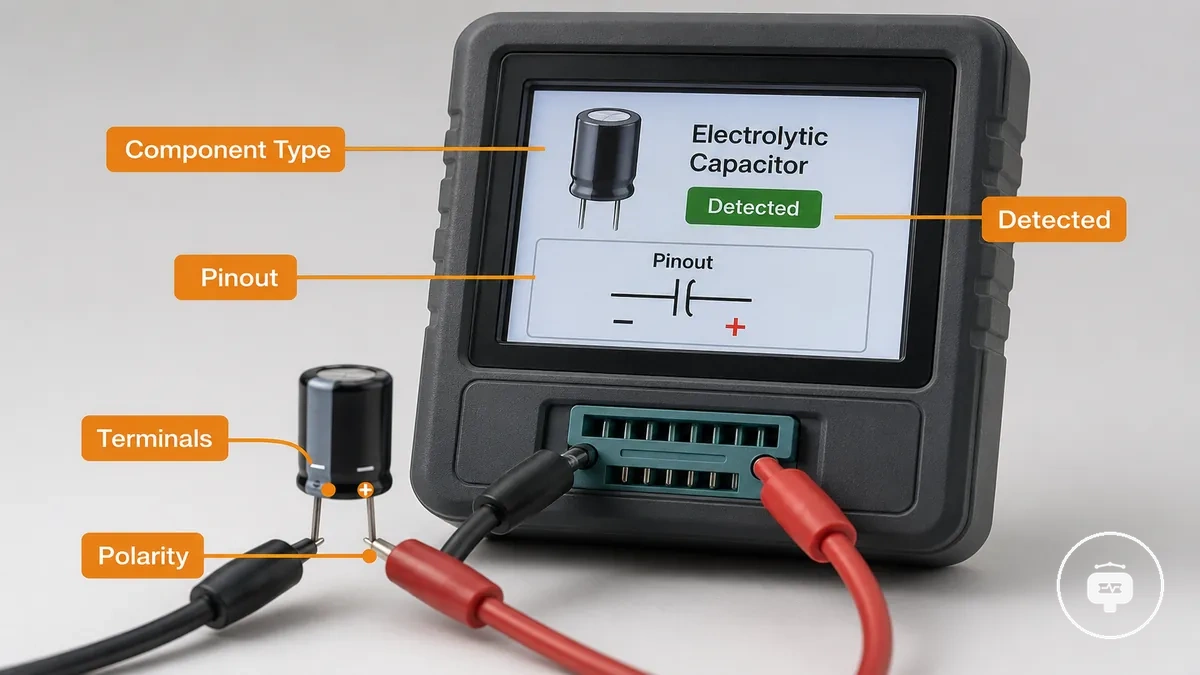

Bileşen tanımlama, test cihazının belirleyebildiği pinout bilgisiyle birlikte algılanan bileşen türünü gösterir. Sonuç, bu özellikler test cihazının yetenekleri tarafından desteklendiğinde ve bağlı bileşenden tanımlanabildiğinde terminalleri ve kutupluluğu da gösterebilir. Bu algılanan özellikleri birlikte okumak, tanımlama sonucunu yorumlamak için daha güvenilir bir temel sağlar.
Tanımlama sonucu aşağıdaki öğeleri içerebilir:
- Bileşen türü – algılanan cihaz kategorisi.
- Pinout – algılanan terminaller arasındaki ilişki.
- Terminaller – test cihazı tarafından gösterilen pin konumları.
- Kutupluluk – test cihazının belirleyebildiği durumda yön bilgisi.
Bu özellikleri tanımladıktan sonra, test cihazını doğru kullanma, görüntülenen bilgilerin tutarlı bir şekilde yorumlanabilmesi için faydalıdır. Algılanan bileşen türünü pinout ve kutuplulukla birlikte okumak, kalan ekran alanlarını anlamak için pratik bağlam sağlar.
Test Cihazı Ekranlarında Gösterilen Ölçüm Değerleri ve Etiketler

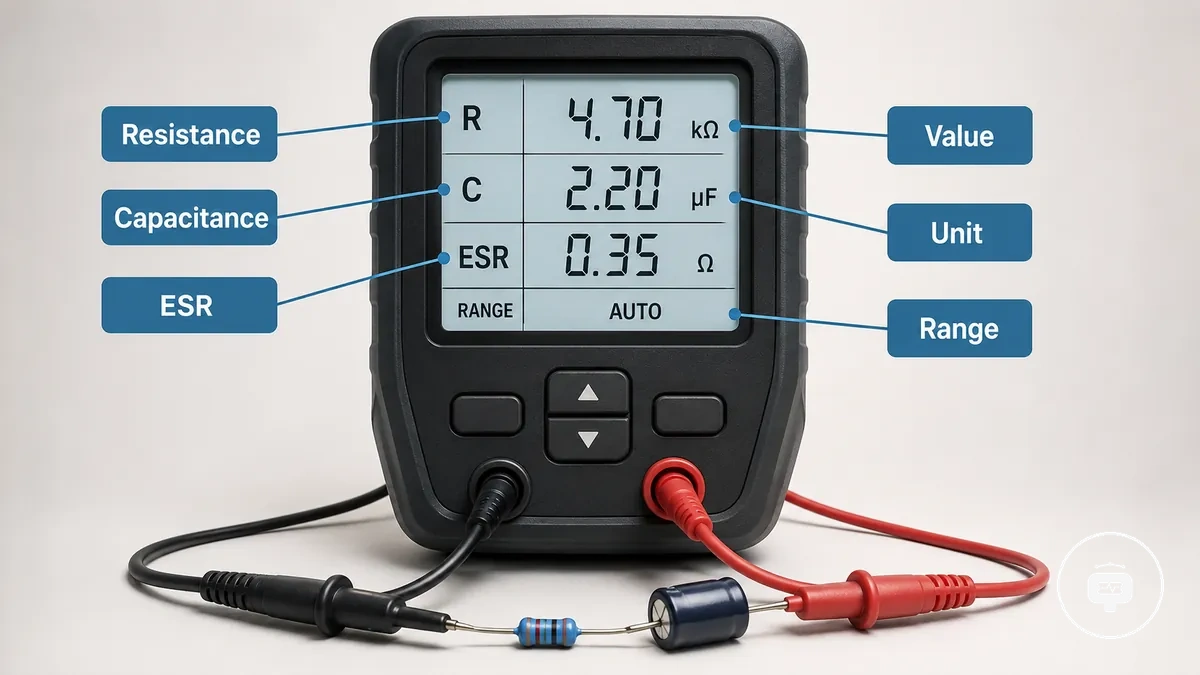

Ölçüm etiketleri, görüntülenen her değerin neyi temsil ettiğini tanımlarken, karşılık gelen değer o ölçüm alanı için sonucu gösterir. Direnç, kapasitans ve ESR gibi etiketler, ölçümün kalitesi veya doğruluğu yerine türünü belirtir. Her değer etiketi, ölçüm aralığıyla birlikte yorumlanmalıdır çünkü mevcut ölçümler ve görüntülenen alanlar test cihazı modeline göre değişebilir.
| Etiket | Ölçüm | Anlam | Yorumlama Koşulu |
|---|---|---|---|
| Direnç | Direnç değeri | Elektriksel direnci temsil eder | Görüntülenen ölçüm aralığı içinde yorumlayın |
| Kapasitans | Kapasitans değeri | Elektriksel kapasitansı temsil eder | Test cihazının mevcut ölçüm fonksiyonlarına bağlıdır |
| ESR | Eşdeğer seri direnç | Görüntülenen ESR okumasını temsil eder | Yalnızca test cihazı tarafından desteklendiğinde gösterilir |
Yaygın bir yanlış anlama, aynı değer etiketlerinin her test cihazında aynı okumaları üretmesini beklemektir. Okuma güvenilirliği, test cihazı yeteneğine ve çalışma koşullarına bağlıdır; bu nedenle accuracy limitations anlamak, sonuçları yorumlarken faydalı bağlam sağlar. Ölçüm etiketleri okuma türünü temsil ederken, görüntülenen değerler test cihazının desteklenen ölçüm aralığı ve yetenekleri dahilinde yorumlanmalıdır.
Bileşene Özel Test Cihazı Ölçümlerini Okuma

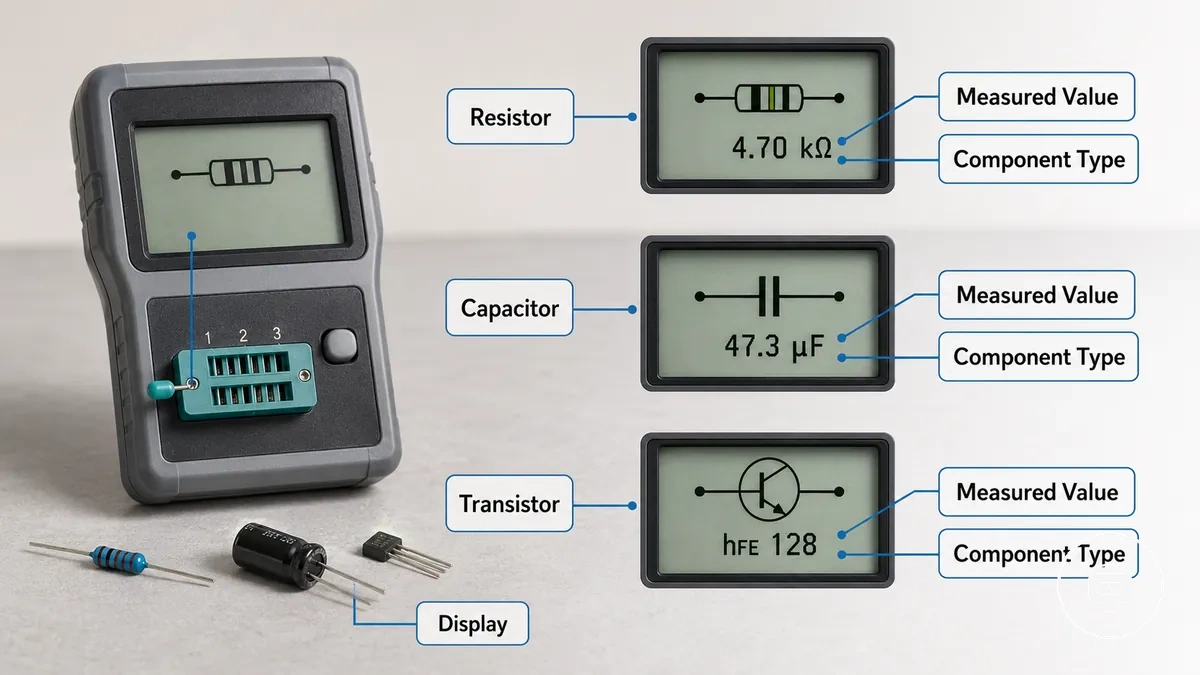

Bir bileşen algılandıktan sonra, ölçülen değer tanımlanan bileşen türüne göre yorumlanmalıdır. Bir direnç, kapasitör veya transistör için ölçülen değer farklı elektriksel özellikleri temsil eder; bu nedenle anlamı, algılanan bileşene ve test cihazının mevcut ölçüm yeteneklerine bağlıdır.
Yaygın bileşen ölçüm yorumlamaları şunları içerir:
- Direnç – ölçülen değer, görüntülenen direnç okumasını temsil eder.
- Kapasitör – ölçülen değer kapasitansı temsil edebilir ve desteklenen test cihazlarında ESR gibi ilgili ölçümleri de içerebilir.
- Transistör – ölçülen değer, algılanan transistör bilgisi ve ekranda gösterilen özelliklerle birlikte yorumlanır.
Ölçülen bir değer her zaman algılanan bileşen bağlamında yorumlanmalıdır çünkü farklı bileşen kategorileri farklı ölçüm anlamları kullanır. Görüntülenen sonuçlar test cihazı yeteneğine ve bağlı bileşenin durumuna göre değişebilir; bu nedenle ölçülen değeri algılanan bileşenle birlikte yorumlamak, tüm test cihazlarında aynı sonuçları varsaymadan görüntülenen ölçümün en anlamlı şekilde anlaşılmasını sağlar.
Kapasitör Sonuçlarında Kapasitans ve ESR Değerleri
Kapasitör okumaları, bir kapasitans değeri ve desteklenen test cihazlarında bir ESR değeri içerebilir. Kapasitans değeri ölçülen kapasitansı temsil ederken, ESR değeri eşdeğer seri direnci temsil eder. Bu değerler farklı elektriksel özellikleri tanımladığından, birbirlerinin doğrudan alternatifi olarak değil, ayrı ölçümler olarak yorumlanmalıdır.
Kapasitör kapasitans ve ESR değerleri, birlikte ve algılanan kapasitör bağlamında yorumlandığında en kullanışlıdır. Görüntülenen değerler, test cihazının yeteneklerine ve bağlı kapasitörün durumuna bağlı olarak değişebilir; bu nedenle, kapasitörün genel durumunu veya sağlığını tek başlarına doğrulamadan ölçüm bilgisi sağlayabilirler.

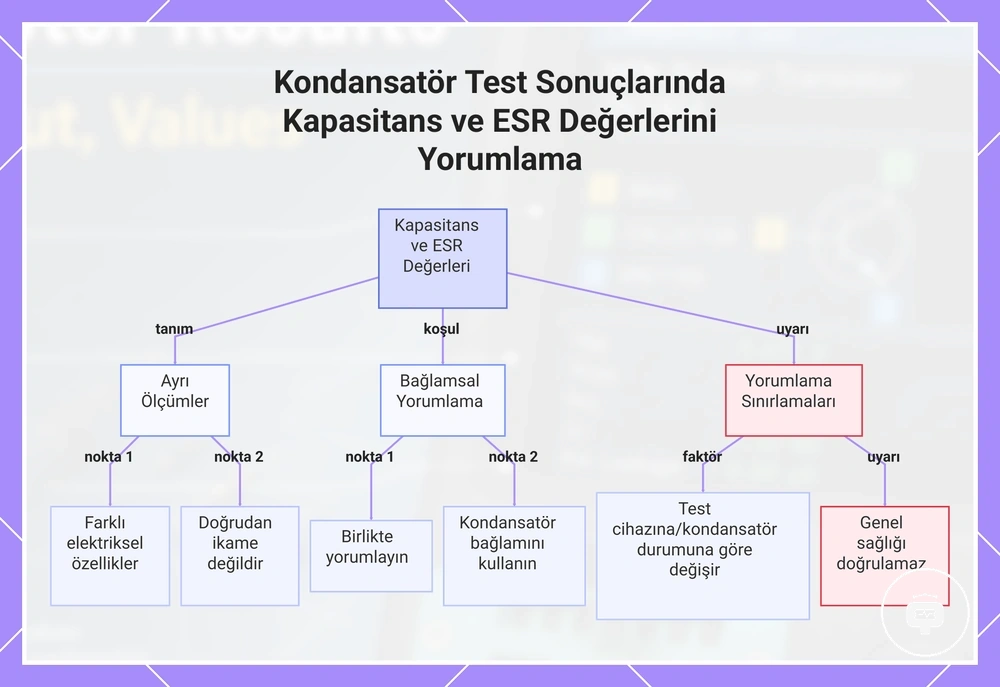

Bu grafik, kondansatör test sonuçlarındaki kapasitans ve ESR değerlerinin nasıl yorumlanacağını, ayrı anlamlarını, bağlamsal kullanımını ve sınırlamalarını açıklar.
Transistör ve Yarı İletken Tanımlama Sonuçları
Bir transistör sonucu, algılanan yarı iletken türünü pin düzeniyle birlikte gösterebilir. Algılanan tür, test cihazı tarafından tanınan yarı iletken kategorisini belirlerken, pin düzeni görüntülenen terminallerin bu algılanan cihazla nasıl ilişkili olduğunu gösterir. Mevcut sonuç alanları, test cihazına ve bağlı yarı iletkene bağlı olarak değişebilir.
Transistör sonuçları, algılanan tür ve pin düzeni birlikte okunarak yorumlanmalıdır. Algılanan yarı iletken türü tanımlama bağlamını sağlarken, görüntülenen pin düzeni, her yarı iletkenin her koşulda tanımlanabileceği anlamına gelmeden o spesifik sonucu açıklığa kavuşturur.

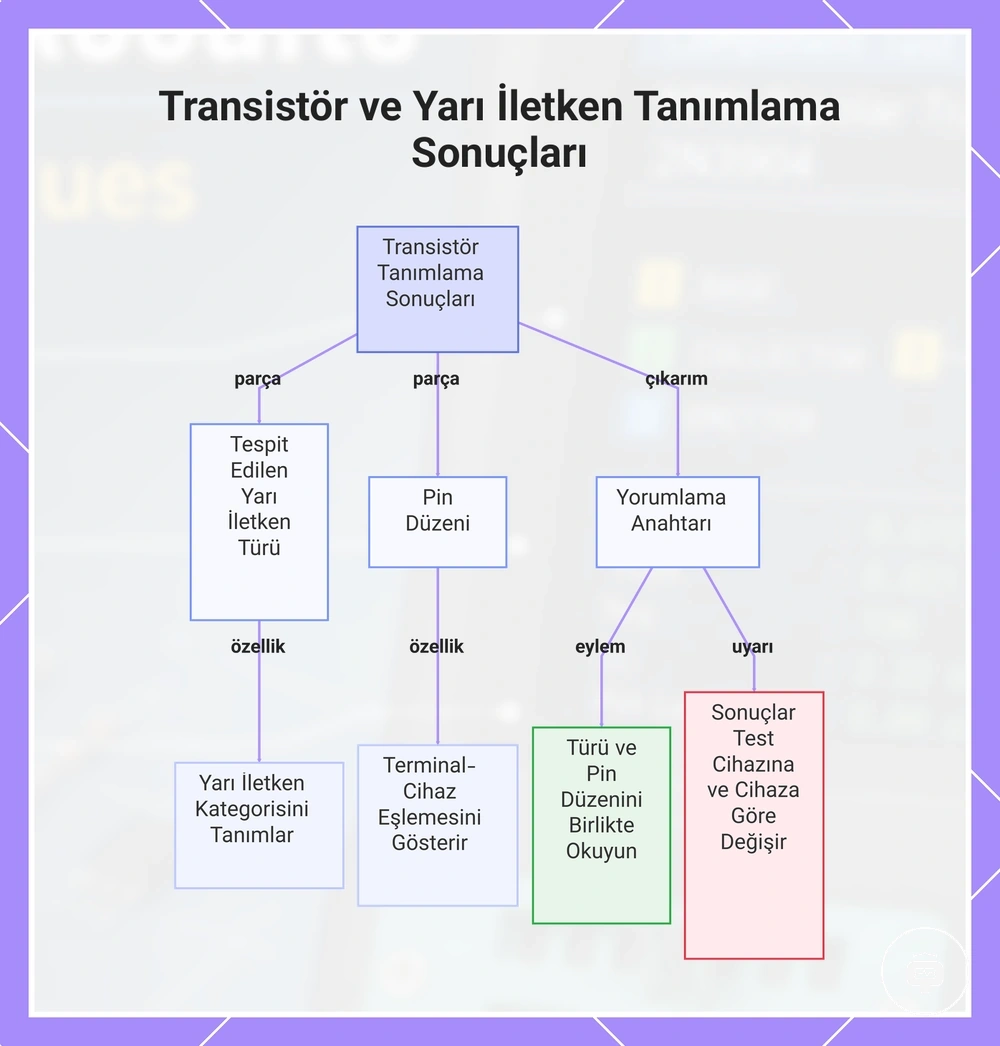

Bu grafik, bir transistör tanımlama sonucunun iki ana bileşenini ve bunların nasıl doğru yorumlanacağını gösterir.
Bilinmeyen Bileşen Algılama Sonuçlarını Yorumlama
Bilinmeyen bileşen sonucu, otomatik tanımlamanın tam veya güvenilir bir eşleşme üretmemiş olabileceğini gösterir. Test cihazı yine de algılanan bir değer veya kısmi tanımlama alanları gösterebilir, ancak sonuç, onaylanmış bir bileşen kimliği olarak değil, eksik olarak değerlendirilmelidir. Sonucu incelerken aşağıdaki yorumlama faktörlerini göz önünde bulundurun:
- Bilinmeyen bileşen sonucuyla birlikte algılanan bir değerin görünüp görünmediğini kontrol edin.
- Otomatik tanımlamanın kısmi bir algılanan tür mü yoksa hiç tanımlama mı ürettiğini belirleyin.
- Görüntülenen değerleri, tam tanımlama varsaymak yerine mevcut sonuç bağlamında yorumlayın.
- Sonucun bağlı bileşene ve test cihazının tanımlama yeteneklerine bağlı olabileceğini göz önünde bulundurun.
Bilinmeyen bileşen sonucu, tanımlama eksik olsa bile yararlı ölçüm bilgisi gösterebilir. Otomatik tanımlama belirsiz kalırsa, görüntülenen sonucu kesin bir kimlik yerine bir gösterge olarak değerlendirin çünkü sonuç bileşene ve mevcut ölçüm bilgisine bağlı olarak değişebilir.

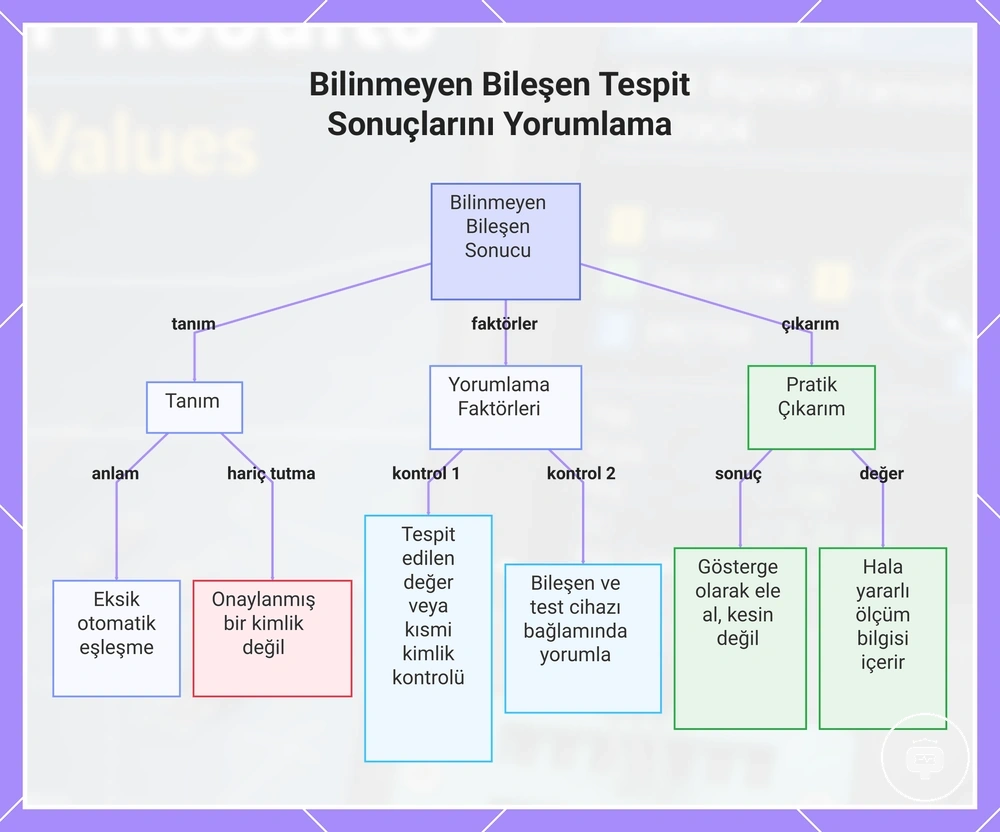

Bu grafik, bilinmeyen bileşen tespit sonuçları için tanımı, temel yorumlama faktörlerini ve pratik çıkarımı açıklar.
Elektronik Bileşen Test Cihazı Okumalarını Etkileyen Koşullar
Okuma yorumlaması, bileşen durumu, bağlantı yöntemi, test cihazı sınırlaması ve okuma güvenilirliği gibi faktörlere bağlıdır. Bu koşullar, bir sonucun nasıl yorumlanması gerektiğini etkileyebilir; bu nedenle görüntülenen ölçüm, yalıtılmış bir değer yerine test bağlamı içinde değerlendirildiğinde en anlamlı olur.
Bir okumayı değerlendirirken aşağıdaki faktörleri göz önünde bulundurun:
- Bileşen durumu, algılanan okumayı ve yorumlanmasını etkileyebilir.
- Bağlantı yöntemi, test cihazının bağlı bileşeni tanımlama ve ölçme şeklini etkileyebilir.
- Test cihazı sınırlamaları, hangi ölçüm değerlerinin veya tanımlama alanlarının mevcut olduğunu belirleyebilir.
- Okuma güvenilirliği, bağlı bileşene, test koşullarına ve test cihazının yeteneklerine bağlıdır.
Bu koşullar yorumlamayı etkiler ancak mutlaka bir arıza belirtisi değildir. Odak noktası, yorumlama faktörlerini anlamak yerine beklenmeyen veya tutarsız okumaları teşhis etmekse, sorun gidermeye özel bilgi için hatalı sonuç nedenleri bölümüne bakın.

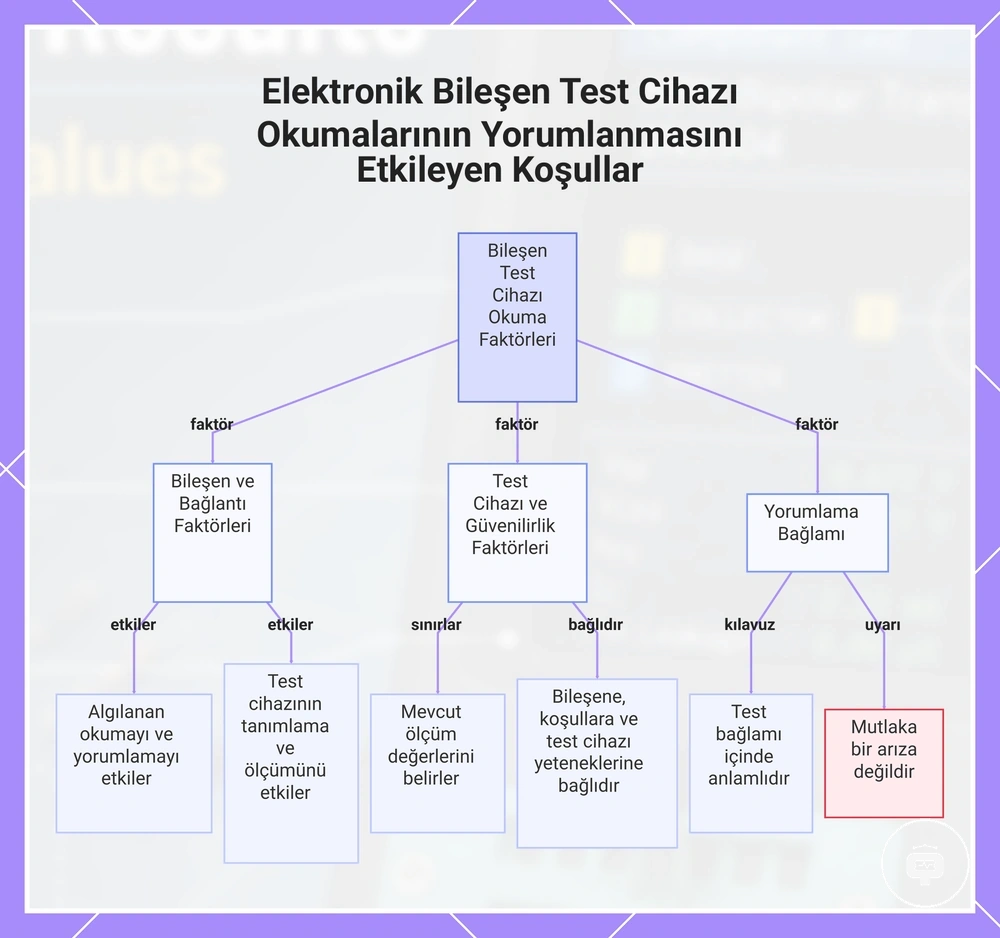

Bu grafik, test kurulumu, test cihazı ve güvenilirlik faktörleri ile yorumlama bağlamı dahil olmak üzere, elektronik bileşen test cihazı okumalarının nasıl yorumlandığını etkileyen temel faktörleri gösterir.
