Elektronik Bileşen Test Cihazları Prob ve Soket Bağlantı Yöntemleri
Elektronik bileşen test cihazı bağlantı yöntemleri, test cihazı terminallerini bileşen uçlarına veya temas noktalarına bağlayan fiziksel arayüzlerdir. Bir bağlantı yöntemi, test cihazının ölçüm yeteneğini tanımlamaz, ancak bileşenin test cihazına nasıl sunulduğunu etkiler. Problar, soketler, klipsler ve cımbızlar farklı paket şekillerini ve erişim koşullarını destekler.
Gevşek uçlu bir bileşen, uçları soket kontaklarıyla hizalandığında ve uygun temas basıncı aldığında doğrudan bir ZIF sokete oturabilir. Prob uçları veya test klipsleri, uç aralığı veya erişim doğrudan soket yerleşimini pratik olmadığında esnek bir bağlantı sağlarken, SMD cımbız probları küçük yüzey montajlı parçaların terminallerine ulaşabilir. Gevşek tutuş, zayıf pin hizalaması, sınırlı pad erişimi veya dengesiz el basıncı temas kalitesini düşürebilir ve okumaların güvenilirliğini etkileyebilir.
Önemli olan bağlantı yöntemi, bileşen paketi, mevcut temas noktası ve gereken kararlılıkla eşleşen yöntemdir. Her arayüzün nasıl temas oluşturduğunu anlamak, bir soket, prob, klips veya cımbız arasında seçim yapmanın temelini sağlar.
Prob, Soket ve Klips Bağlantılarının Bileşen Testindeki İşlevi
Prob, soket ve klips bağlantıları, test cihazı terminalleri ile bileşen uçları veya pedleri arasında elektriksel temas oluşturur. Her bağlantı türü, aynı temel işlevi yerine getirirken bir temas noktasına farklı bir şekilde ulaşır. Kararlı temas, test cihazının bileşen tanımlama ve ölçüm için tutarlı bir elektrik sinyali almasına yardımcı olur.

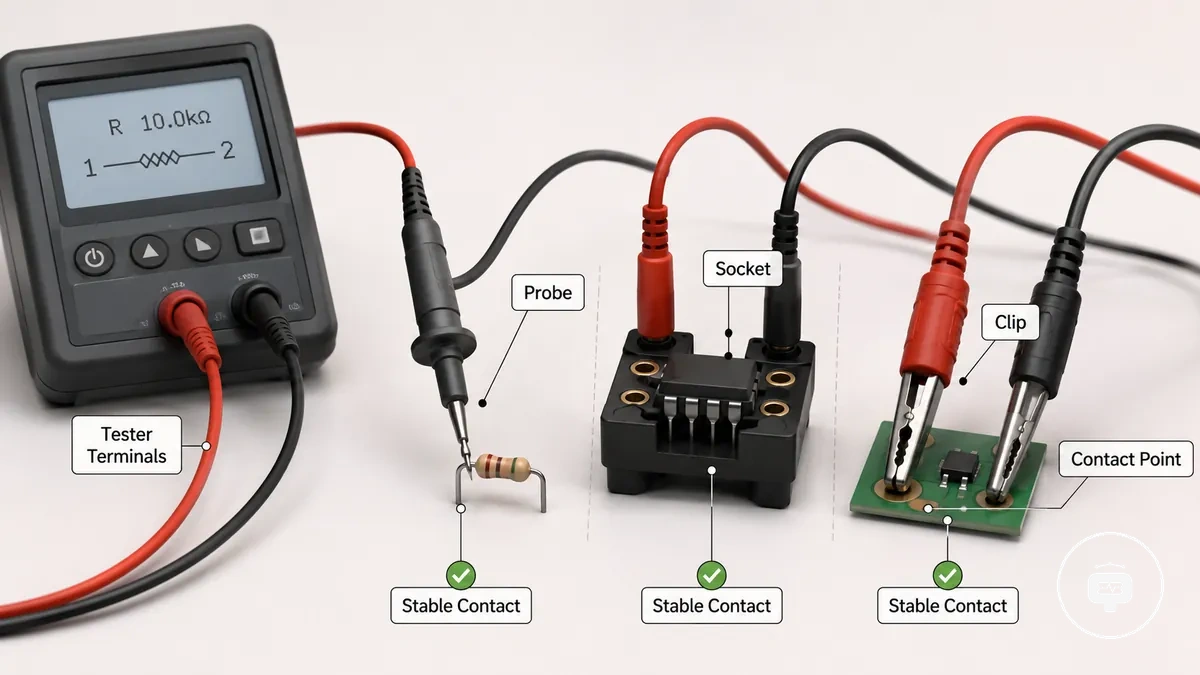

Aşağıdaki görsel, prob, soket ve klips bağlantılarının bir test cihazı ile bir bileşen arasında nasıl elektriksel temas oluşturduğunu göstermektedir.
Bir bağlantı yöntemi, test cihazının desteklediği bileşen aralığını kendi başına belirlemez. Elektronik bileşen test cihazları merkezi daha geniş bileşen test cihazları kategorisini tanıtırken, bu bölüm bağlantıların elektriksel teması nasıl kurduğuna odaklanır. Doğru temas noktasında kararlı bir temas sağlandığında, bileşen uyumu ve test cihazı tasarımına bağlı olarak tanımlama, pin tespiti veya ölçülen değerler daha tutarlı olabilir.
Üç bağlantı rolü şu şekilde özetlenebilir:
- Prob bağlantısı: Bileşen uçları veya pedleri üzerinde açık bir temas noktasına ulaşmak için bir test ucu kullanır.
- Soket bağlantısı: Bileşen uçlarını sabit terminal kontaklarında tutarak kararlı temas sağlar.
- Klips bağlantısı: Esnek bir bağlantının daha uygun olduğu durumlarda erişilebilir bileşen uçlarına veya pedlerine tutunmak için bir test klipsi kullanır.
Uçlu Bileşenler için ZIF Soketler ve Soket Adaptörleri
ZIF soketler ve soket adaptörleri, uçlu bileşenleri, uçları test cihazı terminalleriyle hizalanacak şekilde tutmak için tasarlanmış bağlantı seçenekleridir. Bir ZIF soket, bileşen yerleştirildikten sonra temas basıncı uygulayarak uçları kontaklara zorlamadan pin hizalamasının korunmasına yardımcı olur. Bu bağlantı yöntemi, öncelikle uç aralığı ve paket şekli sokete uyan gevşek uçlu bileşenler için kullanılır.

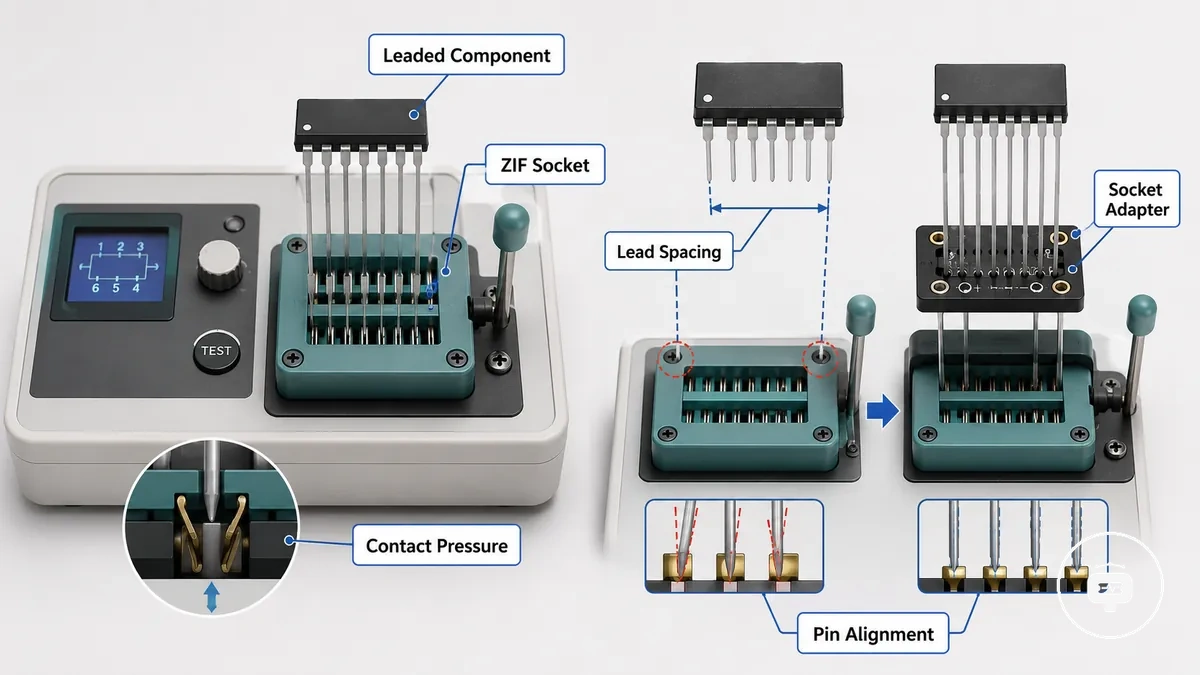

Aşağıdaki görsel, ZIF soketlerin ve soket adaptörlerinin uçlu bileşenleri test cihazı kontaklarıyla hizalayarak fiziksel uyumu nasıl iyileştirdiğini göstermektedir.
Uç aralığı veya paket şekli standart soket düzeninden farklı olduğunda, bir soket adaptörü bileşenin nasıl konumlandırıldığını değiştirerek fiziksel uyumu iyileştirebilir. Örneğin, birçok direnç, kondansatör ve transistör, bileşen uçları soketle eşleştiğinde doğrudan yerleştirilebilirken, daha geniş paketler iyileştirilmiş pin hizalaması için bir adaptör soketi gerektirebilir. Temas basıncı ve uç hizalaması bağlantı için uygun olduğunda kararlı tespit iyileşebilir.
Fiziksel uyum, uç aralığına ve paket şekline bağlıdır; bu nedenle aşağıdaki karşılaştırma, test cihazı yeteneğinden ziyade yalnızca bağlantı seçeneklerine odaklanmaktadır.
| Bağlantı seçeneği | En uygun bileşen şekli | Uyum koşulu | Ana sınırlama |
|---|---|---|---|
| ZIF soket | Gevşek uçlu bileşenler | Uygun temas basıncıyla eşleşen uç aralığı | Paket şekli ve pin hizalaması ile sınırlıdır |
| Soket adaptörü | Daha geniş veya farklı paket şekilleri | Doğru adaptör uyumu ve pin hizalaması | Her paketi uyumlu hale getirmez |
| Doğrudan uç yerleşimi | Test cihazı soketine zaten uyan bileşenler | Doğru uç yerleşimi ve hizalama | Aralık veya paket şekli farklı olduğunda daha az uygundur |
Fiziksel soket uyumu, test cihazının desteklenen bileşenlerini belirlemez. Soket uyumu, uç aralığı, paket şekli, temas basıncı ve pin hizalaması ile sınırlıyken, genel uyumluluk aynı zamanda test cihazının desteklenen bileşen aralığına da bağlıdır.
ZIF Soketlerde Uç Yerleşimi ve Temas Basıncı

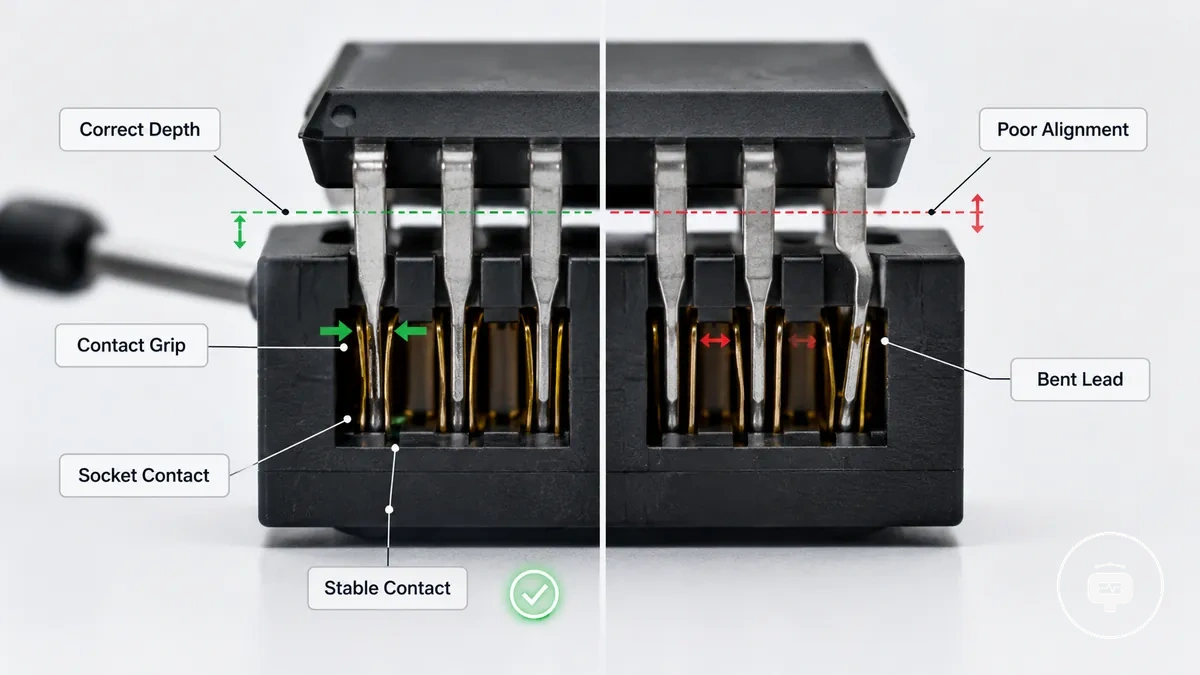

Bileşen uçları doğru yerleştirme derinliğine ulaştığında ve düzgün şekilde hizalanmış kaldığında, ZIF soket temas alanı boyunca uygun temas basıncını sağlayabilir. Doğru uç yerleşimi, soketin bileşen uçlarını tutarlı bir şekilde kavramasına yardımcı olur. Aşağıdaki görsel, uç konumu ve temas basıncının soket temasını nasıl etkilediğini göstermek için doğru ve yanlış uç yerleşimini karşılaştırmaktadır.
Zayıf soket temasını azaltmak için ölçümden önce uç yerleşimini ve temas basıncını kontrol edin.
- Bileşen uçlarını uygun bir yerleştirme derinliğine kadar takın.
- Bileşen uçlarının soket kontaklarıyla hizalandığından emin olun.
- Temas tutuşunun uçları zorlamadan güvenli olduğundan emin olun.
- Bileşen türü desteklense bile teması azaltabilecek bükülmüş, oksitlenmiş veya kısa uçları kontrol edin.
Uç yerleşimi, temas basıncı ve hizalama uygun kaldığında kararlı bir okuma olasılığı daha yüksektir, ancak temas kalitesi okuma kararlılığını etkileyen yalnızca bir faktör olabilir.
Transistörler, Tümleşik Devreler ve Daha Geniş Paketler için Soket Adaptörleri

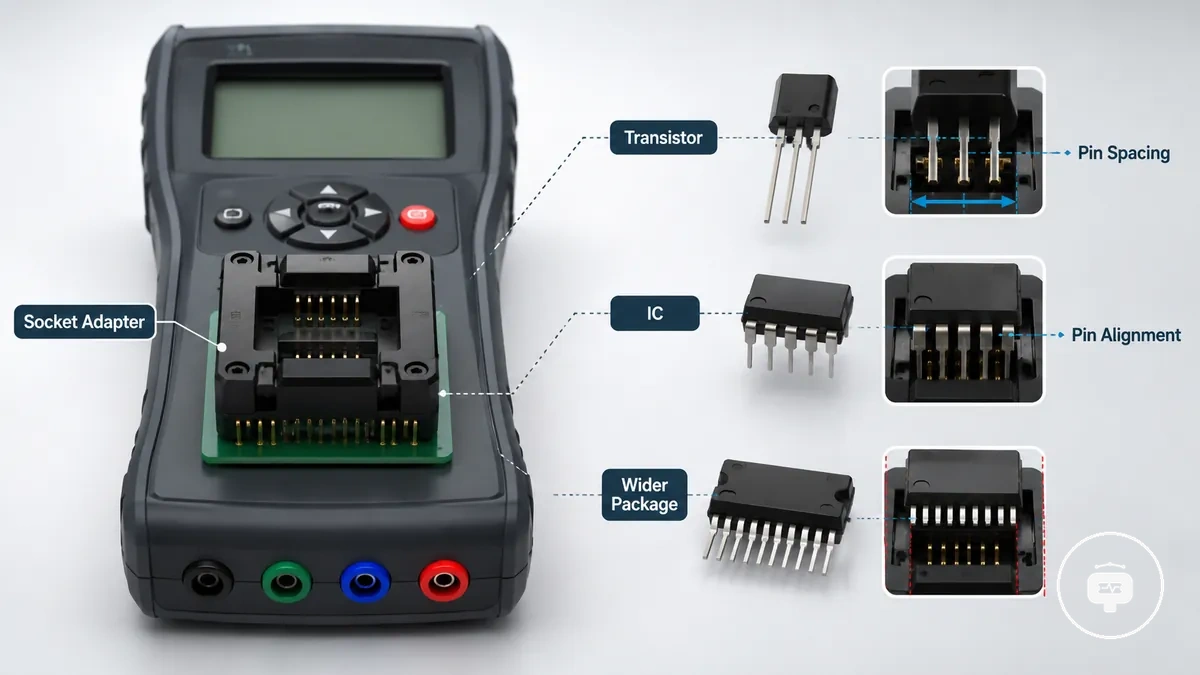

Soket adaptörleri, bir transistör, tümleşik devre veya daha geniş bir paket test cihazının varsayılan soket alanına düzgün oturmadığında yardımcı olur. Kullanışlılıkları, paketin uygun fiziksel uyum ve pin hizalaması elde edebilmesi için pin aralığına, pin sayısına ve test cihazı terminal düzenine bağlıdır. Aşağıdaki görsel, bu uyum koşulları karşılandığında bir soket adaptörünün daha geniş paketleri test cihazı terminalleriyle nasıl hizaladığını göstermektedir.
Adaptörün kullanışlılığı pin aralığına, pin sayısına ve test cihazı terminal düzenine bağlıdır, bu nedenle aşağıdaki karşılaştırma ölçüm yeteneğinden ziyade fiziksel uyuma odaklanmaktadır.
| Paket örneği | Adaptör koşulu | Uyum riski | Destek sınırı |
|---|---|---|---|
| Transistör | Pin aralığı adaptör soketiyle eşleşir | Zayıf pin hizalaması | Yalnızca fiziksel uyum |
| Tümleşik devre | Pin sayısı terminal düzeniyle eşleşir | Hizasız pinler | Yalnızca fiziksel uyum |
| Daha geniş paket | Adaptör paket şeklini destekler | Dengesiz temas | Yalnızca fiziksel uyum |
Bir paket test cihazı soketiyle hizalanmadığında, bir soket adaptörü fiziksel uyumu ve pin hizalamasını iyileştirerek güvenilir bir bağlantı olasılığını artırabilir. Test cihazının desteklenen bileşenleri yine de bileşenin değerlendirilip değerlendirilemeyeceğini belirler, bu nedenle bir adaptör ölçüm yeteneğini genişletmez. Fiziksel uyum ve gerçek bileşen desteği ayrı koşullar olarak kalır.
Esnek Bağlantılar için Prob Uçları, Kancalar ve Test Klipsleri
Prob uçları, kancalar ve test klipsleri, bir bileşenin test cihazı soketine doğrudan yerleştirilemediği veya yerleştirilmemesi gerektiği durumlarda kullanılan esnek bağlantılardır. Her aksesuar, açıkta kalan uçlara veya terminallere ulaşmak için farklı bir temas stili kullanırken, tutuş kararlılığı bağlantının ne kadar güvenli bir şekilde sürdürüldüğüne bağlıdır. Esnek temas, erişim veya uç konumu nedeniyle doğrudan soket yerleşiminin pratik olmadığı durumlarda kullanışlıdır.
Gevşek bileşenler zorlu uç aralığına sahip olduğunda veya yalnızca geçici temas gerektirdiğinde, esnek bağlantılar test etmeyi kolaylaştırabilir. Prob uçları doğrudan nokta teması sağlarken, kancalar ve test klipsleri daha az el basıncıyla açıkta kalan uçları tutabilir. Hareket, tutuş ve temas yüzeyi yine de okuma güvenilirliğini etkileyebilir. Esnek bağlantıların rahatlığı, genellikle iyi oturan bir soket bağlantısına kıyasla daha fazla temas değişkenliği ile dengelenir.
Aşağıdaki karşılaştırma, prob uçları, kancalar ve test klipslerinin ürün türünden ziyade temas stili ve tutuş kararlılığı açısından nasıl farklılaştığını göstermektedir.
| Bağlantı aksesuarı | Temas stili | Kararlılık avantajı | Ana uyarı |
|---|---|---|---|
| Prob uçları | Doğrudan nokta teması | Esnek konumlandırma | El hareketi teması etkileyebilir |
| Kancalar | Kancalı uç bağlantısı | Eller serbest tutuş | Tutuş, uç şekline bağlıdır |
| Test klipsleri | Sıkıştırılmış temas | İyileştirilmiş tutuş kararlılığı | Temas kalitesi, tutuş ve temas yüzeyine bağlıdır |
Klipsler veya kancalar, bileşeni test cihazı soketine yerleştirmeden geçici temas gerektiğinde kullanışlıdır. Prob ve soket kullanımına ilişkin pratik rehberlik için prob ve soket kullanımı sayfasını ziyaret edin; bileşen ve erişim koşullarına uygun bağlantı yöntemini seçin. Okuma güvenilirliği yine de temas kalitesine, tutuşa, harekete ve temas yüzeyine bağlı olabilir.
Prob Ucu Uzunluğu, Kablo Sonlandırması ve Konnektör Uyumu
Prob ucu uzunluğu gerekenden fazla olduğunda veya kablo sonlandırması gevşek olduğunda, zor temas noktalarına ulaşmak kolaylaşabilir ancak kullanım daha az kararlı hale gelebilir. Prob ucu uzunluğu, ucun test sırasında ne kadar kolay hareket ettiğini etkilerken, konnektör uyumu ucun test cihazına ne kadar güvenli bir şekilde bağlı kaldığını etkiler. Pratik bağlantı kalitesi, uygun uç uzunluğuna, güvenli konnektör uyumuna ve kontrollü kullanıma bağlıdır.
Test etmeden önce prob ucu uzunluğunu, kablo sonlandırmasını ve konnektör uyumunu kontrol edin.
- Fiş uyumunun güvenli olduğunu doğrulayın.
- Yalıtımı görünür aşınma veya hasar açısından inceleyin.
- Mevcut çalışma alanına uygun bir prob ucu uzunluğu kullanın.
Uzun veya gevşek uçlar, kullanım sırasında hareket temas noktasını değiştirebileceğinden kararsız okuma olasılığını artırabilir. Herhangi bir ölçüm etkisi, test cihazı modeline, bileşen aralığına ve bağlantının ne kadar güvenli bir şekilde sürdürüldüğüne bağlıdır.

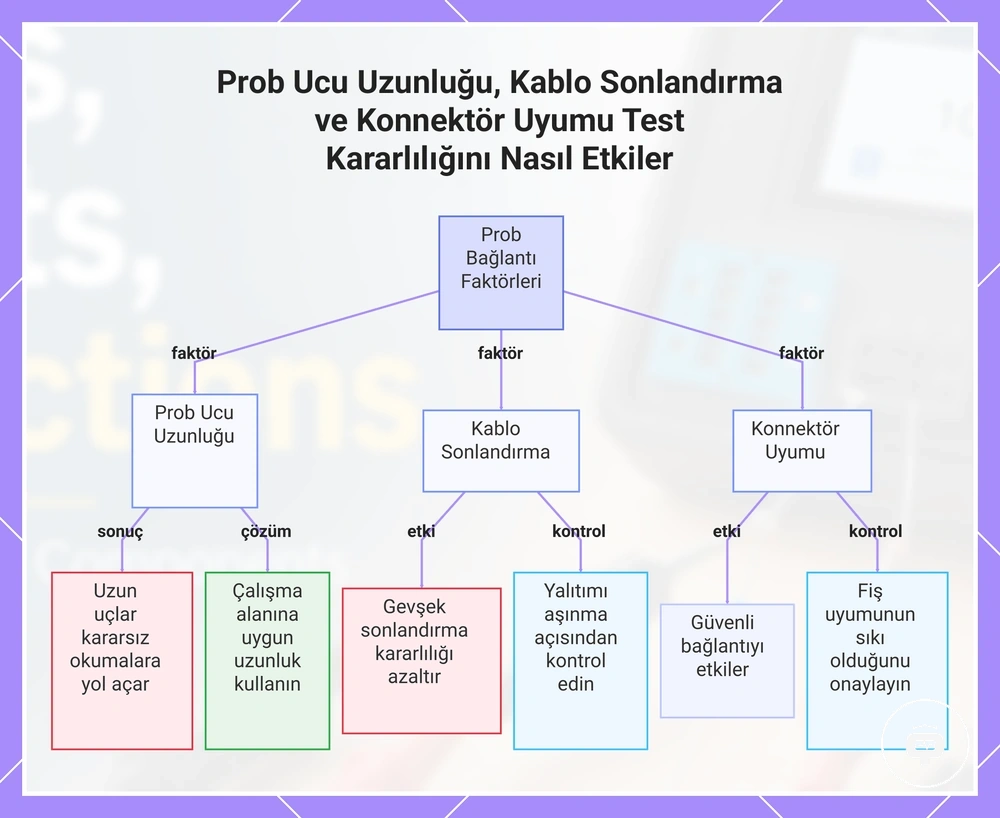

Bu grafik, prob ucu uzunluğu, kablo sonlandırma ve konnektör uyumu olmak üzere üç temel faktörü ve bunların test kararlılığı üzerindeki etkilerini, önerilen kontroller ve sonuçlarla birlikte gösterir.
Uçları Sabit Tutmak için Kanca Klipsler ve Timsah Klipsler
El basıncı teması tutarsız hale getirdiğinde, kanca klipsler ve timsah klipsler bileşen uçlarını yerinde tutarak test sırasında daha sabit bir temas sağlayabilir. Kanca klipsler daha küçük uçlara odaklanmış bir tutuşla bağlanırken, timsah klipsler daha geniş bir açık metal alanını kavrar. Temas noktasındaki hareket geçici bağlantıları daha az tutarlı hale getirebileceğinden, sabit temas önemlidir.
Bileşen uçlarını güvenli bir şekilde tutmak için yalnızca yeterli tutuşu kullanın. Aşırı kuvvet küçük uçları bükebilir veya hasar verebilirken, klipsteki açıkta kalan metal, amaçlanmayan iletkenlere dokunursa kısa devre riski oluşturabilir. Bağlantı güvenliği yine de devre durumuna, açıkta kalan metal miktarına ve klips konumuna bağlıdır.

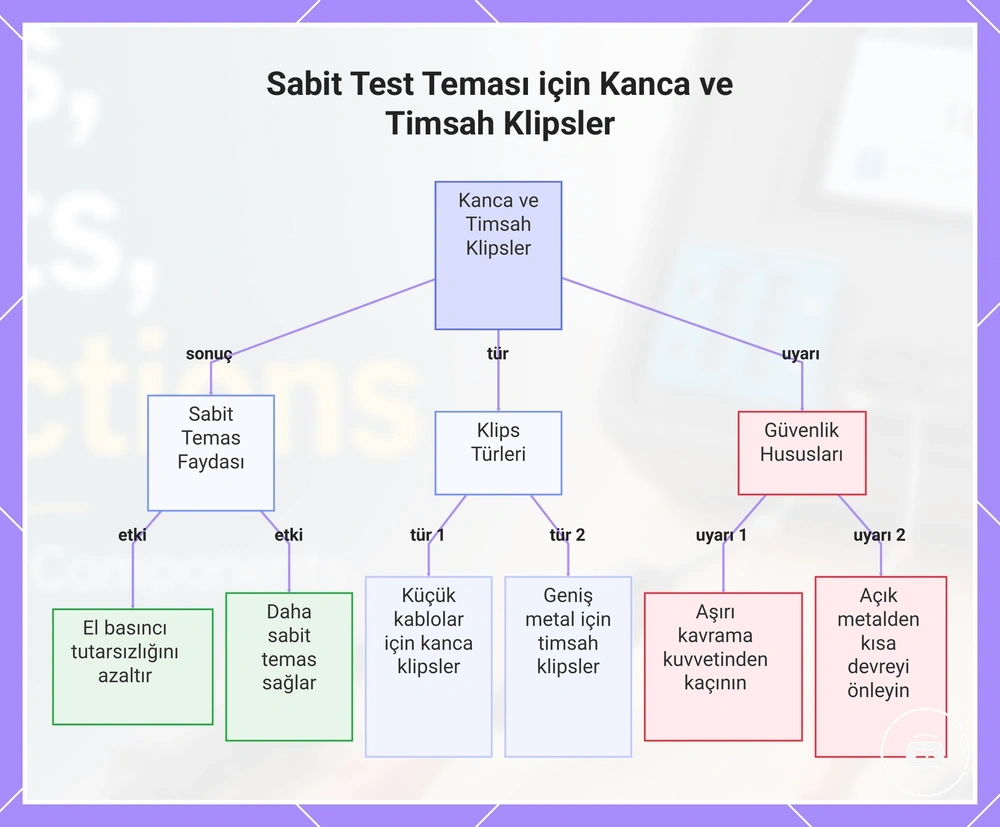

Bu grafik, kanca ve timsah klipslerin kabloları sabit tutmaya nasıl yardımcı olduğunu, farklı kullanımlarını ve önemli güvenlik uyarılarını gösterir.
SMD Cımbız Probları: Yüzey Montajlı Bileşenler için
SMD cımbız probları, standart soketler veya klipsler her iki terminale temiz bir şekilde ulaşamadığında küçük yüzey montajlı bileşenler için kullanılan bir bağlantı yöntemidir. Cımbız ucu, aynı anda karşılıklı terminallere temas ederek parça boyutu ve ped erişiminin diğer bağlantı yöntemlerini sınırladığı durumlarda terminal erişimini mümkün kılar. Başlıca avantajı, küçük SMD parçalara iyileştirilmiş fiziksel erişim sağlamasıdır.
Bir yüzey montajlı bileşen sınırlı ped erişimine veya küçük bir pakete sahip olduğunda, SMD cımbız probları iki hizalanmış uçla doğrudan terminal teması sağlayabilir. Cımbız ucu her iki terminale de güvenli bir şekilde ulaştığında tespit ve okuma güvenilirliği artabilir, ancak sonuçlar yine de ped erişimine, el kararlılığına ve sabit terminal erişimine bağlıdır. Aşağıdaki karşılaştırma, fiziksel erişimin ölçüm yeteneğinden nasıl farklılaştığını vurgulamaktadır.
| Yöntem | Temas noktası | Güçlü yön | Sınırlama |
|---|---|---|---|
| SMD cımbız probları | Her iki bileşen terminali | Küçük yüzey montajlı bileşenlere doğrudan erişim | Okuma güvenilirliği ped erişimine ve el kararlılığına bağlıdır |
| Standart problar | Tek test noktası | Daha büyük veya daha erişilebilir kontaklar için uygundur | Her iki SMD terminaline aynı anda ulaşamayabilir |
Yüzey montaj erişimi, devre içi güvenilirlikle aynı şey değildir çünkü çevreleyen devre ölçümü hala etkileyebilir. in-circuit and out-of-circuit testing hakkında daha fazla ayrıntı için, terminal erişimi sağlansa bile tespit ve okuma güvenilirliğinin koşullu kaldığını unutmayın.
Bileşen Paketi ve Erişime Göre Doğru Bağlantı Yöntemini Seçme
Doğru bağlantı yöntemi, bileşen paketine, uç erişimine ve gereken temas kararlılığı düzeyine bağlıdır. Bu koşulları yalnızca aksesuar türüne göre seçmek yerine bir soket, prob, klips veya cımbızla eşleştirin. Bu, paket şekli ve erişim koşuluna dayalı pratik bir seçim çerçevesi oluşturur.
Uçlu bir parça test cihazı düzenine uyduğunda ve uçlarının hizalanması kolay olduğunda, bir soket kararlı temas sağlayabilir. Açık pedlere sahip SMD parçalar bir cımbız gerektirebilirken, zor veya kısmen erişilebilir pinlere bir prob veya klipsle ulaşmak daha kolay olabilir. Test cihazının desteklenen bileşenleri hala neyin değerlendirilebileceğini tanımlar, bu nedenle bileşen paketi ilk bağlantı kriteri olmalıdır.
Tercih edilen yöntem temas noktasına güvenli bir şekilde ulaşamıyorsa, kontrolü azaltmadan erişimi iyileştiren bir sonraki seçeneği kullanın. Bir prob, ulaşılması zor pinler için yedek bir seçenek olarak hizmet edebilirken, bir klips, kesin nokta temasından geçici tutuş daha önemli olduğunda yardımcı olabilir. Aşağıdaki tablo, yaygın erişim durumlarını tercih edilen yöntem, uyarı ve yedek mantığına göre düzenlemektedir.
| Bileşen erişim durumu | Tercih edilen bağlantı yöntemi | Uygunluk nedeni | Ana uyarı |
|---|---|---|---|
| Hizalanmış, erişilebilir uçlara sahip uçlu parça | Soket | Sabit uç yerleşimi ve kararlı temas sağlar | Uyum, uç aralığına ve test cihazı düzenine bağlıdır |
| Erişilebilir pedlere sahip küçük SMD parça | Cımbız | Aynı anda iki küçük terminale ulaşır | Temas, ped erişimine ve el kararlılığına bağlıdır |
| Ulaşılması zor veya kısmen açık pin | Prob | Doğrudan nokta erişimi sağlar | Hareket temas kararlılığını azaltabilir |
| Geçici tutuş gerektiren gevşek uç | Klips | Sürekli el basıncı olmadan teması korur | Tutuş ve açık metal temas kalitesini etkileyebilir |
Prob ve soket kullanımına ilişkin pratik rehberlik için prob ve soket kullanımı sayfasını inceleyin; pakete, erişim koşuluna ve gereken kararlılığa uygun yöntemi seçin. İlk seçenek uygun teması sürdüremezse, en kontrollü yedek seçeneğe geçin.
Uçlu Parçalar, SMD Parçalar ve Ulaşılması Zor Pinler
Uçlu parçalar, SMD parçalar veya ulaşılması zor pinler farklı erişim koşulları oluşturduğunda, uygun bağlantı seçeneği erişilebilir temas noktasına bağlıdır. Uçlu parçalar bir soket veya proba uygun olabilir, SMD parçalar ped erişimi için cımbız probları gerektirebilir ve sınırlı erişimli pinlere bir prob veya tutucu klipsle ulaşmak daha kolay olabilir. Aşağıdaki tablo bu paket tarzı erişim durumlarını karşılaştırmaktadır.
| Paket/erişim durumu | Temas noktası | Uygun yöntem | Ana sınırlama |
|---|---|---|---|
| Uçlu parçalar | Açıkta kalan bileşen uçları | Soket veya prob | Uyum, uç aralığına ve hizalamaya bağlıdır |
| SMD parçalar | Küçük pedler veya terminaller | Cımbız probları | Temas, ped erişimine ve el kararlılığına bağlıdır |
| Ulaşılması zor pinler | Kısmen açıkta kalan temas noktası | Prob veya tutucu klips | Sınırlı erişim temas kararlılığını azaltabilir |
Fiziksel erişim, otomatik olarak güvenilir ölçüm koşulları sağlamaz. Devre içi ve devre dışı test etme hakkında daha fazla bağlam için in-circuit and out-of-circuit testing, çevredeki bağlantıların ve temas kararlılığının sonucu hala etkileyebileceğini unutmayın. Ana sınırlama, erişilebilir bir temas noktasının her zaman güvenilir bir ölçüm üretememesidir.
Devre Dışı Bağlantılar ve Sınırlı Devre İçi Erişim
Bir devre dışı bağlantı genellikle daha temiz test cihazı teması sağlar çünkü gevşek bileşene, çevreleyen devrenin fiziksel teması etkilemesi olmadan erişmek daha kolaydır. Bağlantı yöntemi, bileşen uçlarına veya terminallerine doğrudan erişime odaklanabilir, ancak ölçüm güvenilirliği yine de test cihazına ve bileşen durumuna bağlı olabilir. Gevşek bileşen testi genellikle daha basit bir temas ortamı sağlar.
Bir bileşen bir devre kartına monte edilmiş halde kaldığında, devre içi erişim yakındaki parçalar, sınırlı kart erişimi veya çevreleyen devre tarafından kısıtlanabilir. in-circuit and out-of-circuit testing bölümünde açıklandığı gibi, fiziksel erişim ve ölçüm güvenilirliği ilişkili ancak aynı değildir. Bu alt bölüm, devre içi testin tam tanısal sınırlamalarından ziyade bağlantı erişim koşullarına odaklanmaktadır.
| Devre dışı bağlantı | Sınırlı devre içi erişim |
|---|---|
| Genellikle gevşek bir bileşen üzerinde problar, soketler veya klipslerle daha temiz temasa izin verir | Çevreleyen devre ve sınırlı erişimin ölçüm güvenilirliğini sınırlayabileceği yerinde temas gerektirebilir |
Test Cihazı Okumalarını Etkileyen Bağlantı Kalitesi Faktörleri
Bağlantı kalitesi, test cihazı ve bileşen başka şekilde uygun olsa bile test cihazı okumalarını etkileyebilir. Zayıf temas, artan temas direnci veya dengesiz bağlantı geometrisi, kararsız bir okumaya veya eksik tespit edilmeye katkıda bulunabilir. Okuma güvenilirliği genellikle tutarlı temas kalitesine bağlıdır.
Test cihazı okumalarını etkileyen bağlantı kalitesi faktörleri genellikle temas noktasında görülebilir. Aşağıdaki tanılama kontrol listesi, test cihazı veya bileşende bir arıza varsaymadan önce temasla ilgili nedenlere odaklanır. Yüzey durumunu, uç tutuşunu, uç uzunluğunu, hareketi ve test bağlamını kontrol edin.
- Yüzey durumu: Temas direncini artırabilecek ve güvenilmez okumalara katkıda bulunabilecek kirli metal, oksidasyon veya kirlenme olup olmadığını kontrol edin.
- Uç tutuşu: Test sırasında elektrik temasını kesebilecek gevşek bir tutuş, zayıf temas veya bükülmüş uçlar olup olmadığına bakın.
- Uç uzunluğu: Uzun prob uçları hareketi artırabilir ve bazı koşullar altında hassas okumaları etkileyebilir.
- Hareket: Kesintili teması azaltmak için probların, klipslerin veya soketlerin ölçüm boyunca sabit kaldığından emin olun.
- Bağlam sınırlamaları: Bağlantı kalitesi tatmin edici görünüyorsa ancak test cihazı okumaları kararsız kalıyorsa veya tespit eksikse, bunun nedeni bunun yerine test cihazı sınırlamaları veya bileşen durumu olabilir.
Gevşek bir tutuş, kirli metal, bükülmüş uçlar veya uzun prob uçları mevcut olduğunda, bağlantıyı iyileştirmek temasla ilgili semptomları azaltabilir. Ancak, kararsız bir okuma veya eksik tespit, mutlaka bağlantının tek neden olduğu anlamına gelmez. Sorun bunun yerine test cihazı sınırlamalarını veya bileşen durumunu içerebilir.
Beklenmeyen test cihazı okumalarından sonuç çıkarmadan önce bağlantı kalitesini kontrol edin çünkü görünür temas hataları, daha az belirgin nedenlerden genellikle daha kolay tanımlanır. Sonraki alt bölümler her bağlantı faktörünü daha ayrıntılı olarak incelemektedir.

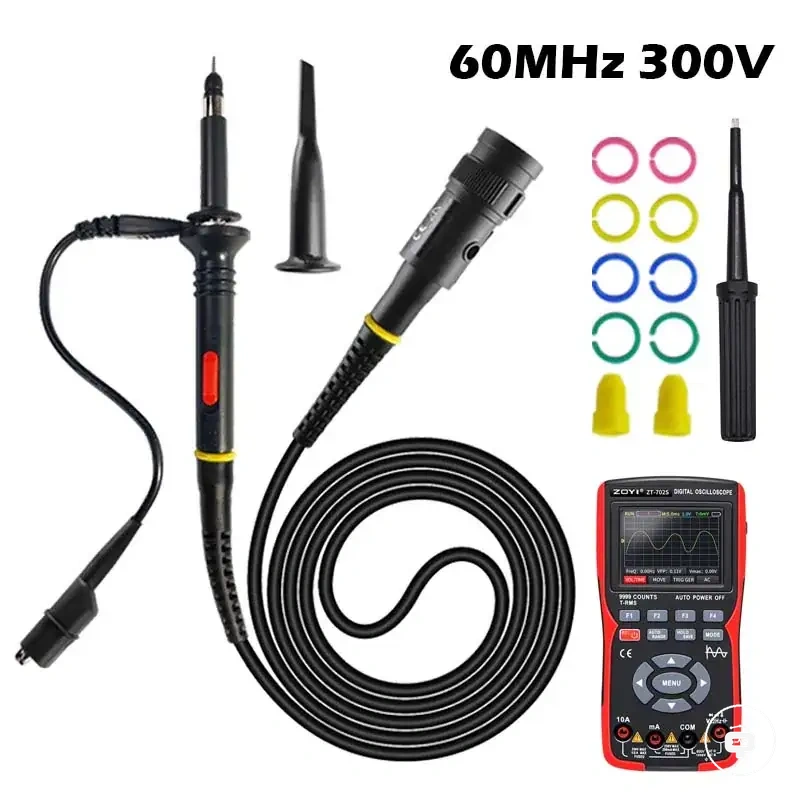

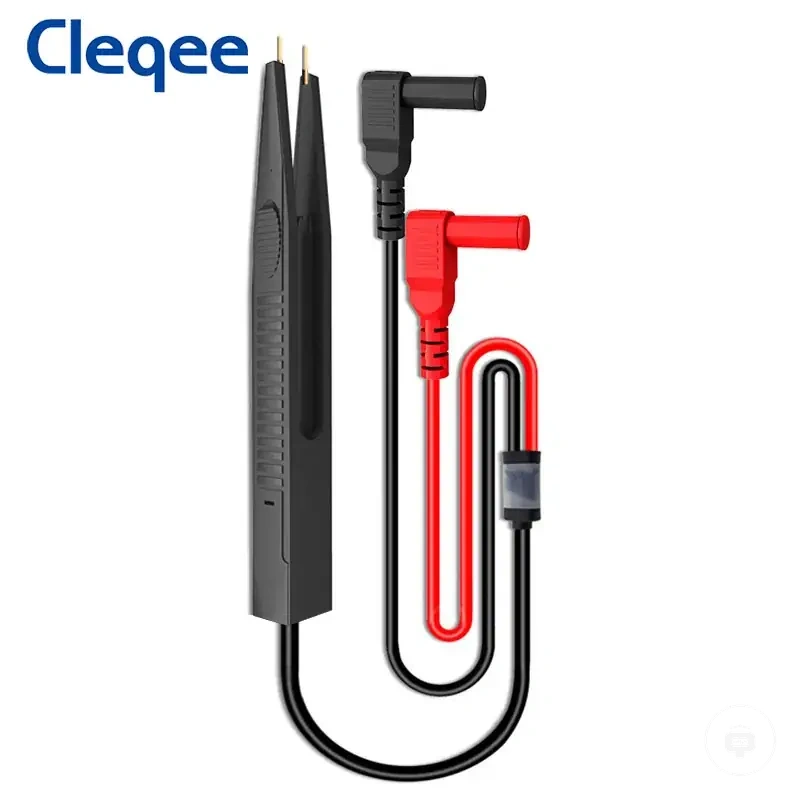

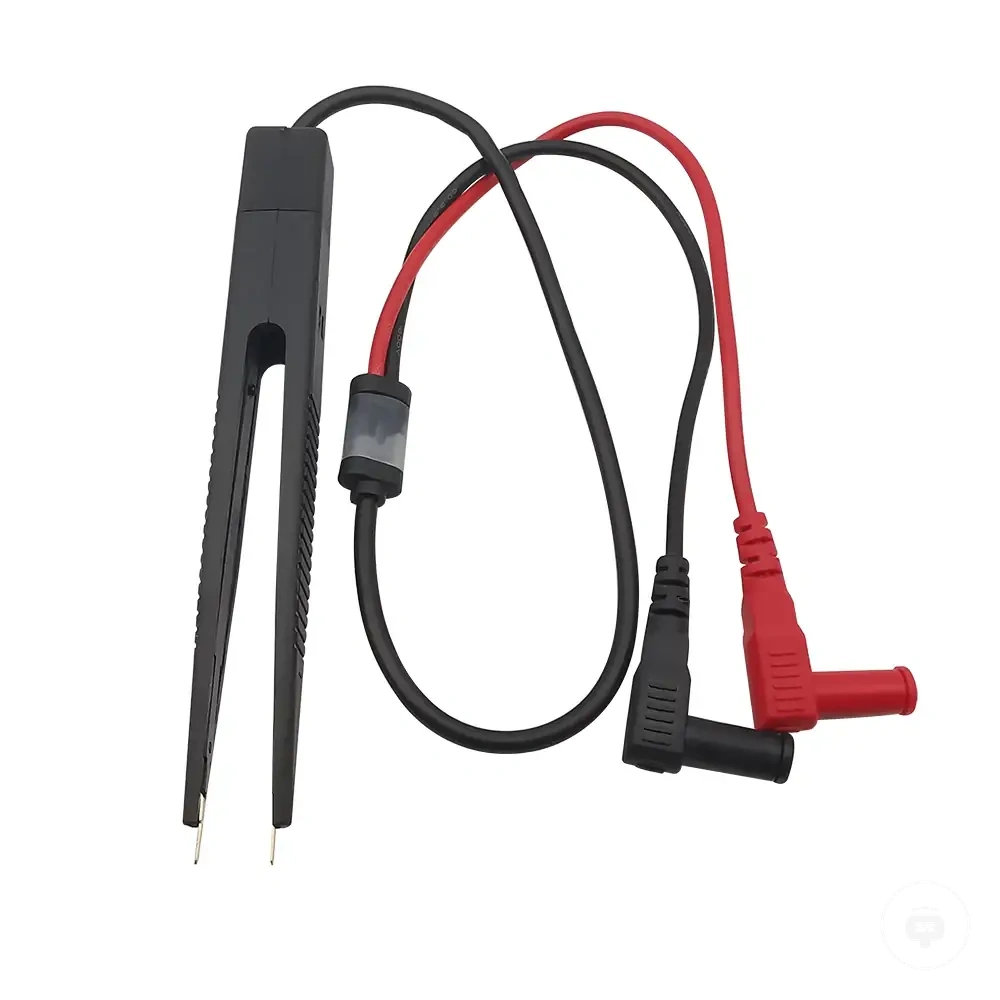

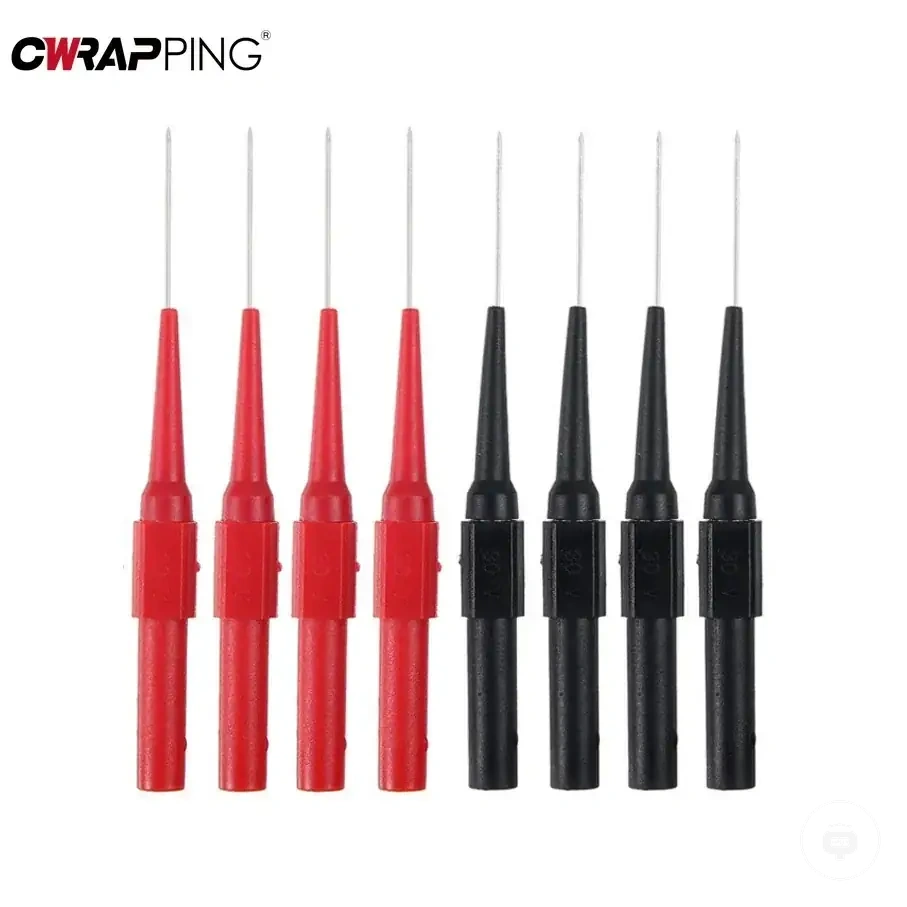

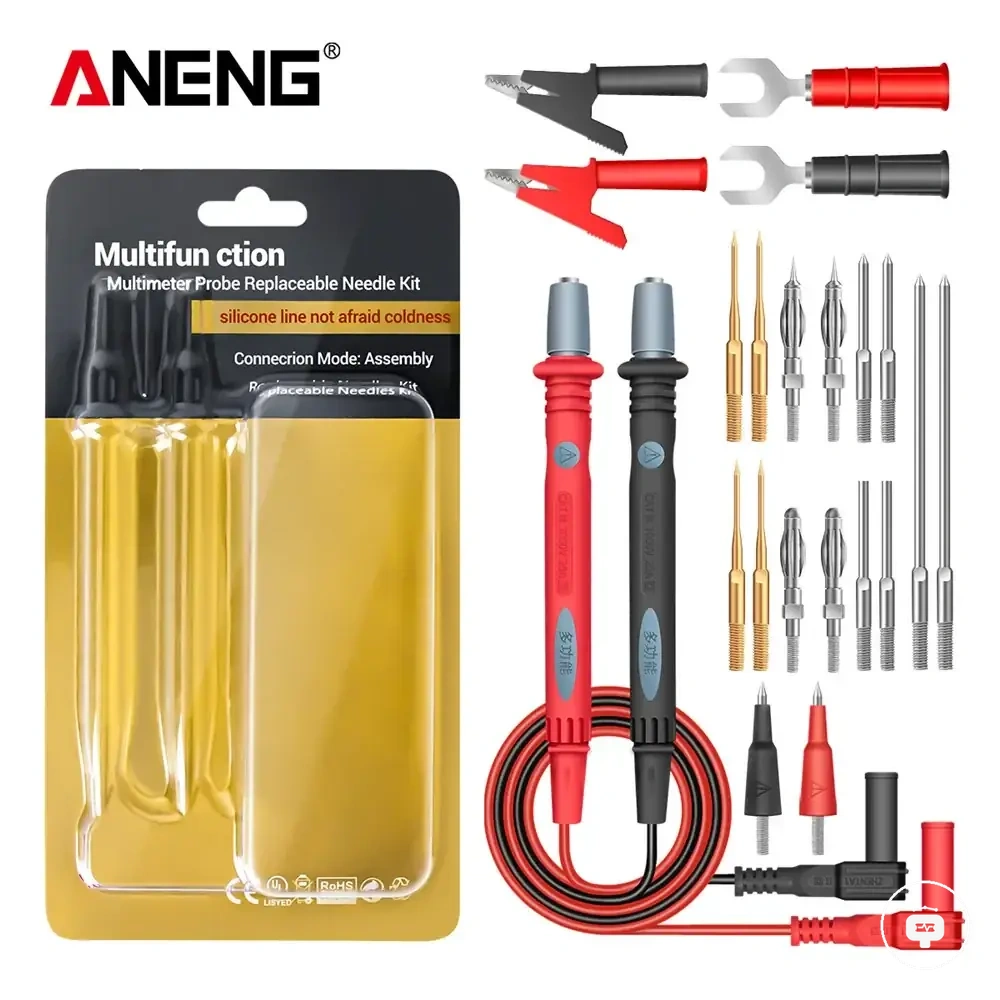

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

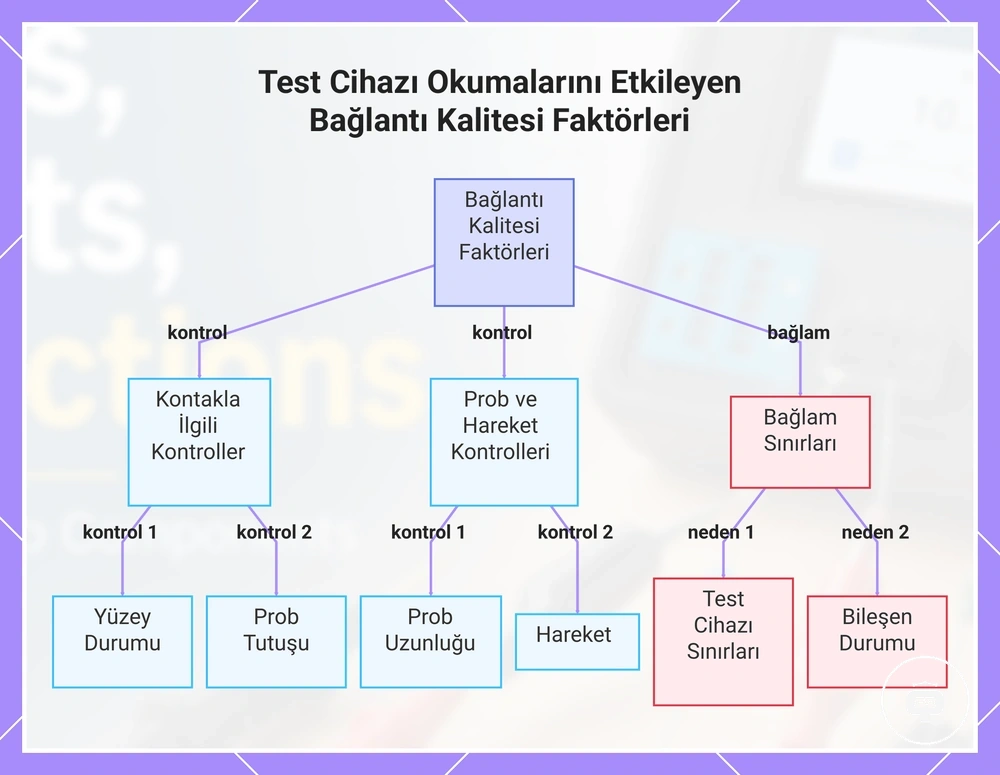

Bu grafik, test cihazı okumaları dengesiz olduğunda kontrol edilmesi gereken ana bağlantı kalitesi faktörlerini ve kontak kontrolleri tatmin ediciyse dikkate alınması gereken bağlam sınırlarını gösterir.
Temas Direnci, Oksidasyon ve Gevşek Tutuş
Oksidasyon veya gevşek bir tutuş nedeniyle temas direnci arttığında, tespit ve ölçülen değerler kararsız veya tutarsız hale gelebilir. Temas yüzeyini temizlemek, dikkatlice yeniden konumlandırmak veya nazikçe yeniden kavramak, zayıf temas yerel neden olduğunda yardımcı olabilir, ancak sonuç bağlantının durumuna bağlıdır. Temas hataları genellikle kesintili temas, güvenilmez tespit veya değişen ölçülen değerler olarak ortaya çıkar.
Daha büyük bir arıza varsaymadan önce görsel ve dokunsal kontrollerle başlayın.
- Temas yüzeyini oksidasyon, kirli temas veya kirlenme açısından inceleyin ve bileşen ve bağlantı için uygun olduğunda dikkatlice temizleyin.
- Gevşek bir tutuş veya zayıf temas olup olmadığını kontrol edin, ardından bağlantı kararsız görünüyorsa nazikçe yeniden konumlandırmayı veya yeniden kavramayı deneyin.
- Aşırı kavrama veya kazımadan kaçının çünkü küçük bileşen uçları bükülebilir veya hasar görebilir, bu da ek bağlantı sorunları yaratır.

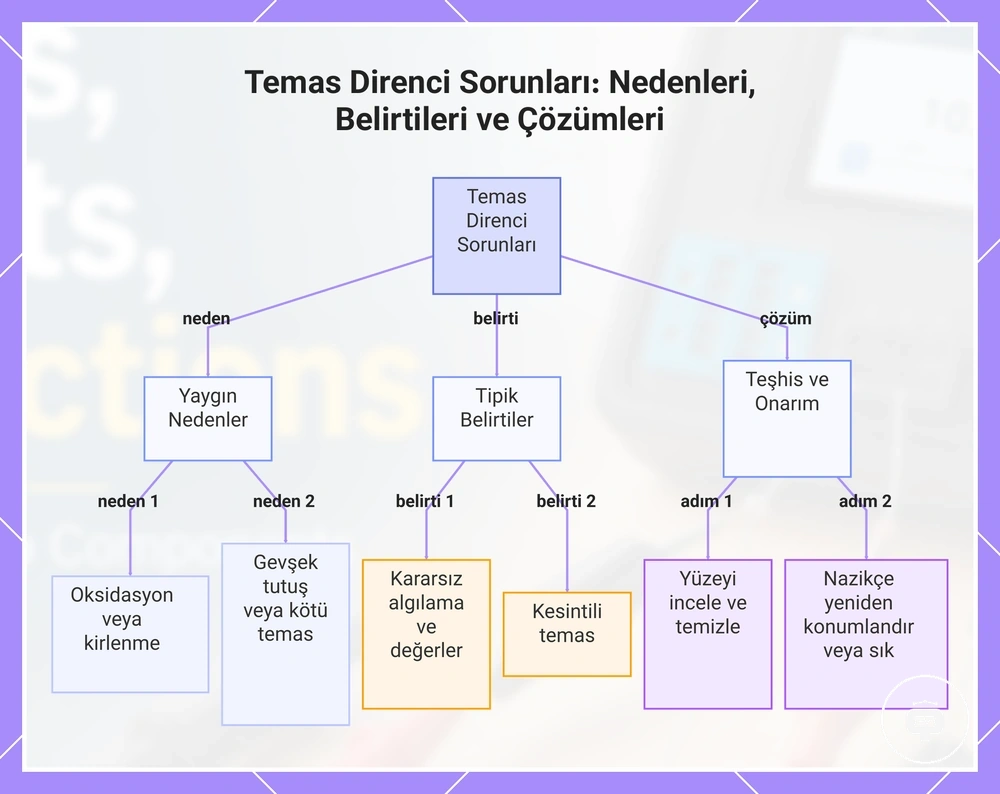

Bu grafik, temas direnci sorunlarının yaygın nedenlerini, tipik belirtilerini ve önerilen teşhis ve onarım adımlarını gösterir.
Uzun Prob Uçlarından Kaynaklanan Parazitik Kapasitans
Uzun prob uçlarından kaynaklanan parazitik kapasitans, bazı test cihazı ve bileşen koşullarında hassas okumaları etkileyebilecek bağlantıyla ilgili bir etkidir. Daha uzun prob ucu uzunluğu veya daha yakın uç aralığı, küçük değerli ölçümleri etkileyen ek uç kapasitansına neden olabilir, ancak etki test cihazı modeline ve bileşen aralığına göre değişir. Bu etki, ölçümler bağlantıdaki küçük değişikliklere duyarlı olduğunda en belirgindir.
Küçük değerli ölçümler tutarsız davrandığında, uzun prob uçları olası katkıda bulunan faktörlerden biri olabilir. Örneğin, uzun prob uçlarıyla alınan bir okuma, aynı test koşulları altında daha kısa, sabit ve ayrık uçlarla alınan bir okumadan daha fazla değişiklik gösterebilir. Hassas okumalar tutarsız kaldığında genellikle daha kısa, sabit ve ayrık uçlar tercih edilir, ancak olası etki yine de test cihazı modeline ve bileşen aralığına bağlıdır.
Bir Bileşeni Test Etmeden Önce Güvenli Bağlantı Kontrolleri
Güvenli bağlantı kontrolleri, bir bileşeni test etmeden önce uygun koşulların doğrulanmasına yardımcı olur ve önlenebilir bağlantı riskini azaltabilir. Temas kurmadan önce güç durumunu, deşarj durumunu, polariteyi ve kısa devre riskini doğrulayın. Bu kontroller, tam güvenlik anlamına gelmeden test cihazını, bileşeni ve çevreleyen devreyi korumaya yardımcı olur.
Temas kurulmadan önce, gerekli güvenlik koşullarını doğrulayın.
- Test cihazını bağlamadan önce enerjili devrenin kapatıldığından emin olun.
- Temas kurmadan önce şarjlı herhangi bir kondansatörün deşarj edildiğini doğrulayın.
- Polariteyi kontrol edin, mümkün olduğunda açıkta kalan uçları yalıtın ve kısa devre riskini azaltmak için probları konumlandırın.
- Güç durumu, deşarj durumu veya bağlantı koşulu doğrulanamıyorsa durun.
Kırılgan SMD parçalar doğrudan temas gerektirdiğinde, bağlantı riskini azaltmak için probu, klipsi veya cımbızı dikkatli kullanın. using probes and sockets için yönergeleri gereksiz kuvvet uygulamadan izleyin. Kontrollü kullanım, küçük kontakları bozma olasılığını azaltabilir.
Belirsiz devre içi koşullar için, bağlantı durumu anlaşılana kadar testi erteleyin. in-circuit and out-of-circuit testing hakkındaki rehberlik, devam edip etmeyeceğinizi belirlemenize yardımcı olabilir.

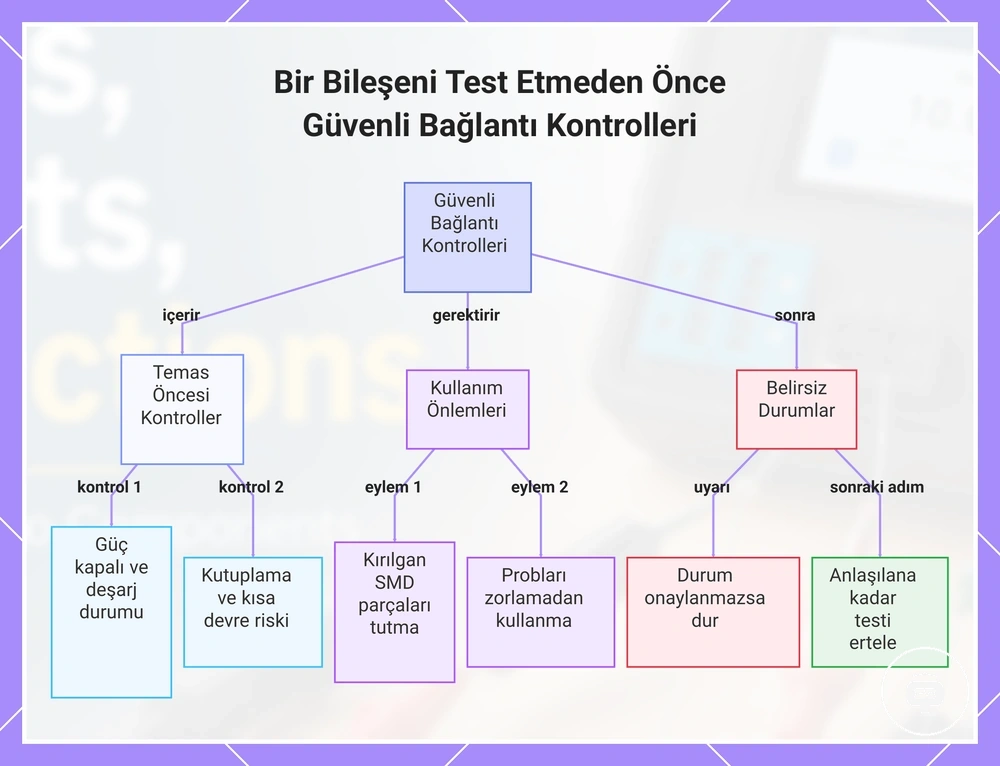

Bu grafik, bir bileşeni test etmeden önce yapılması gereken temel güvenlik kontrollerini ve önlemleri gösterir; temas öncesi kontroller, kullanım önlemleri ve belirsiz durumlarda yapılacak işlemler dahil.
