Métodos de conexión de sondas y zócalos en probadores de piezas electrónicas
Los métodos de conexión de los probadores de piezas electrónicas son las interfaces físicas que conectan los terminales del probador con los conductores o puntos de contacto de la pieza. Un método de conexión no define la capacidad de medición del probador, pero afecta a cómo se presenta la pieza al probador. Las sondas, los zócalos, los clips y las pinzas admiten diferentes formas de encapsulado y condiciones de acceso.
Una pieza con terminales sueltos puede encajar directamente en un zócalo ZIF cuando sus conductores se alinean con los contactos del zócalo y reciben una presión de contacto adecuada. Los cables de las sondas o los clips de prueba ofrecen una conexión flexible cuando la separación entre conductores o el acceso hace que la colocación directa en el zócalo sea poco práctica, mientras que las sondas tipo pinza para SMD pueden alcanzar los terminales de piezas pequeñas de montaje superficial. Un agarre flojo, una mala alineación de los pines, un acceso limitado a las almohadillas o una presión manual inestable pueden reducir la calidad del contacto y afectar a la fiabilidad de las lecturas.
El método de conexión que importa es aquel que coincide con el encapsulado de la pieza, el punto de contacto disponible y la estabilidad requerida. Comprender cómo cada interfaz crea el contacto proporciona la base para elegir entre un zócalo, una sonda, un clip o una pinza.
Qué hacen las conexiones de sondas, zócalos y clips en las pruebas de piezas electrónicas
Las conexiones de sondas, zócalos y clips crean contacto eléctrico entre los terminales del probador y los conductores o almohadillas de la pieza. Cada tipo de conexión alcanza un punto de contacto de una manera diferente mientras cumple la misma función básica. Un contacto estable ayuda al probador a recibir una señal eléctrica coherente para la identificación y medición de la pieza.

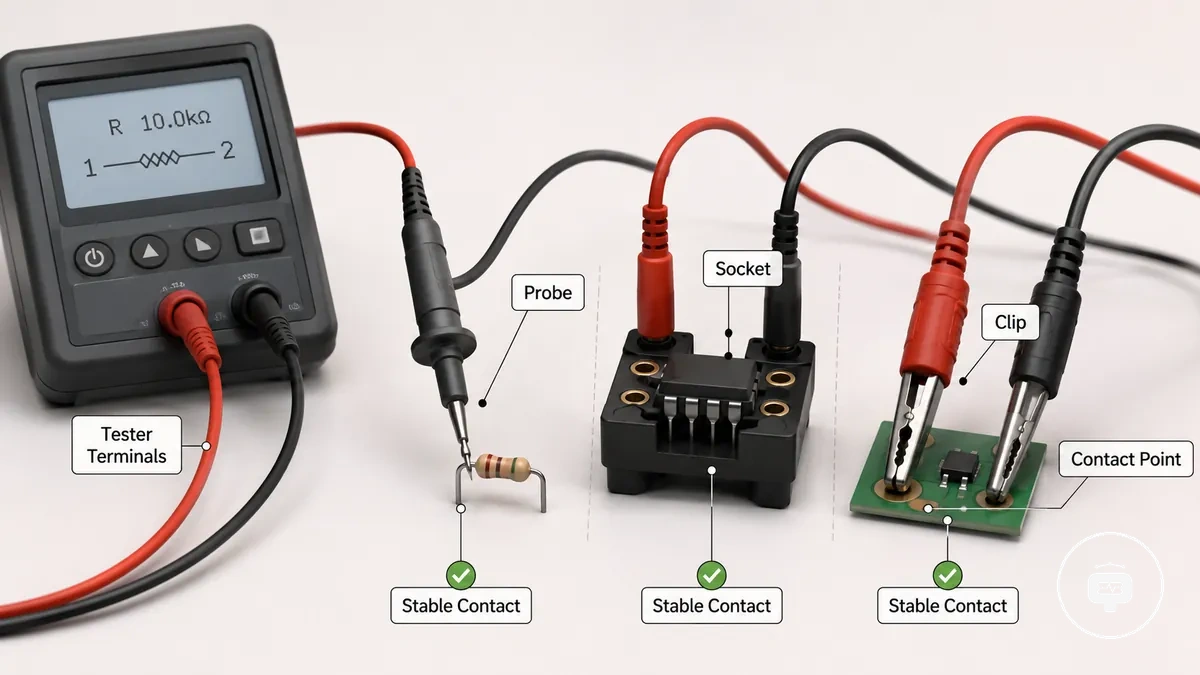

La siguiente imagen muestra cómo las conexiones de sondas, zócalos y clips crean contacto eléctrico entre un probador y una pieza.
Un método de conexión no determina por sí mismo la gama de piezas compatible con el probador. El hub de probadores de piezas electrónicas presenta la categoría general de probadores de piezas, mientras que esta sección se centra en cómo las conexiones establecen el contacto eléctrico. Cuando se mantiene un contacto estable en el punto de contacto correcto, la identificación, la detección de patillaje o los valores medidos pueden ser más coherentes, según el ajuste de la pieza y el diseño del probador.
Los tres roles de conexión se pueden resumir de la siguiente manera:
- Conexión de sonda: Utiliza un cable de prueba para alcanzar un punto de contacto expuesto en los conductores o almohadillas de la pieza.
- Conexión de zócalo: Sujeta los conductores de la pieza en contactos terminales fijos para mantener un contacto estable.
- Conexión de clip: Utiliza un clip de prueba para agarrar conductores o almohadillas accesibles de la pieza donde una conexión flexible es más adecuada.
Zócalos ZIF y adaptadores de zócalo para piezas con terminales
Los zócalos ZIF y los adaptadores de zócalo son opciones de conexión diseñadas para sujetar piezas con terminales de modo que sus terminales se alineen con los terminales del probador. Un zócalo ZIF aplica presión de contacto después de colocar la pieza, lo que ayuda a mantener la alineación de los pines sin forzar los terminales contra los contactos. Este método de conexión está pensado principalmente para piezas sueltas con terminales cuyo espaciado de terminales y forma de encapsulado se ajusten al zócalo.

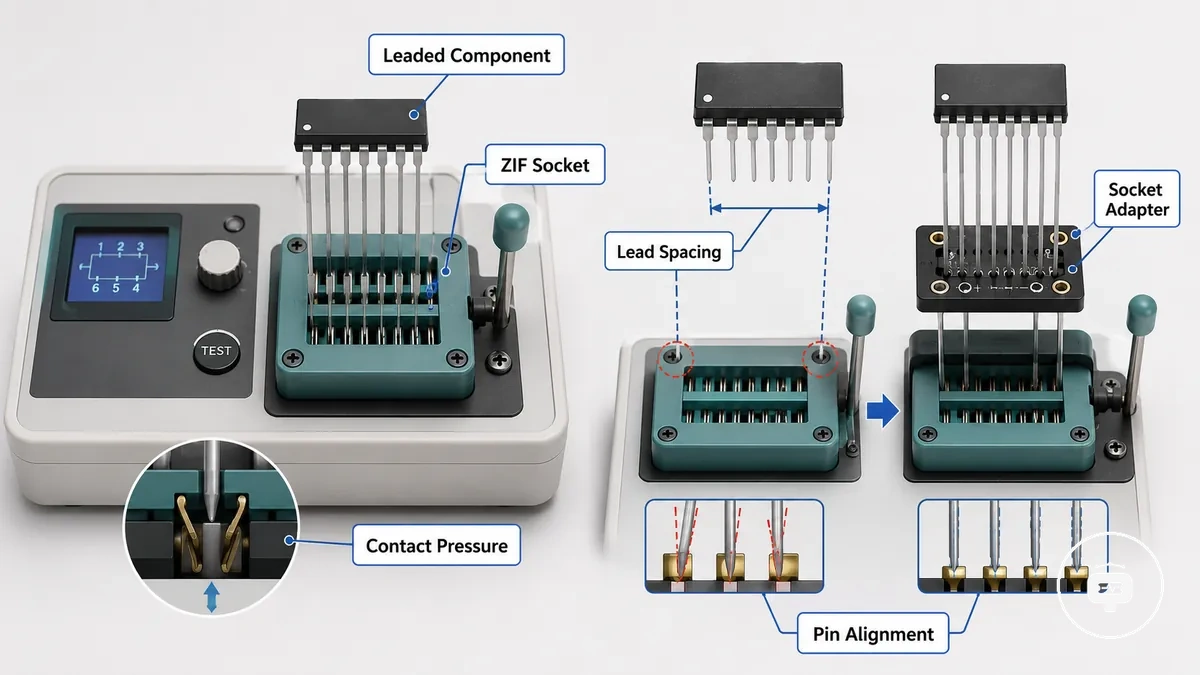

La siguiente imagen muestra cómo los zócalos ZIF y los adaptadores de zócalo mejoran el ajuste físico al alinear las piezas con terminales con los contactos del probador.
Cuando el espaciado de terminales o la forma de encapsulado difieren de la disposición estándar del zócalo, un adaptador de zócalo puede mejorar el ajuste físico al cambiar cómo se posiciona la pieza. Por ejemplo, muchas resistencias, condensadores y transistores se pueden colocar directamente cuando sus terminales coinciden con el zócalo, mientras que los encapsulados más anchos pueden requerir un zócalo adaptador para una mejor alineación de los pines. La detección estable puede mejorar cuando la presión de contacto y la alineación de los terminales se mantienen adecuadas para la conexión.
El ajuste físico depende del espaciado de terminales y la forma de encapsulado, por lo que la comparación siguiente se centra solo en las opciones de conexión y no en la capacidad del probador.
| Opción de conexión | Forma de pieza más adecuada | Condición de ajuste | Limitación principal |
|---|---|---|---|
| Zócalo ZIF | Piezas sueltas con terminales | Espaciado de terminales coincidente con presión de contacto adecuada | Limitado por la forma de encapsulado y la alineación de pines |
| Adaptador de zócalo | Encapsulados más anchos o de forma diferente | Ajuste correcto del adaptador y alineación de pines | No hace compatible cualquier encapsulado |
| Colocación directa de terminales | Piezas que ya encajan en el zócalo del probador | Colocación y alineación precisas de los terminales | Menos adecuada cuando el espaciado o la forma de encapsulado difieren |
El ajuste físico del zócalo no determina las piezas compatibles del probador. El ajuste del zócalo está limitado por el espaciado de terminales, la forma de encapsulado, la presión de contacto y la alineación de pines, mientras que la compatibilidad general depende de la gama de piezas compatibles del probador.

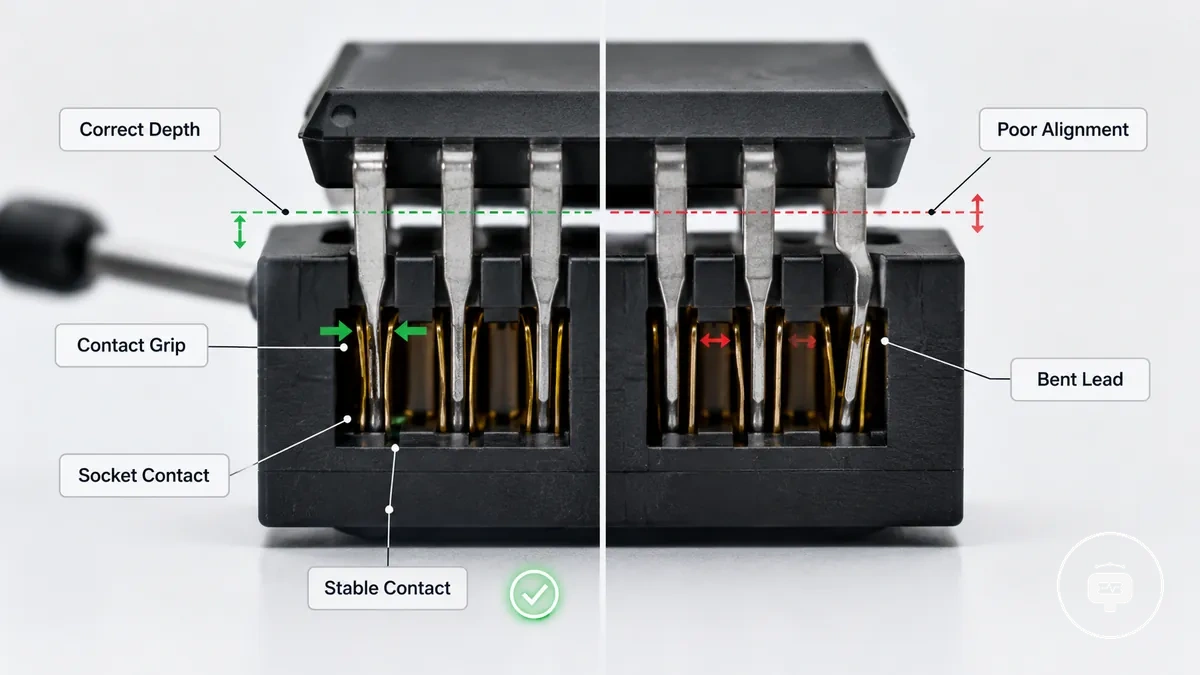

Colocación de terminales y presión de contacto en zócalos ZIF
Cuando los terminales de la pieza alcanzan la profundidad de inserción correcta y permanecen bien alineados, el zócalo ZIF puede mantener una presión de contacto adecuada en toda el área de contacto. La colocación correcta de los terminales ayuda al zócalo a sujetar los terminales de la pieza de forma consistente. La siguiente imagen compara la colocación correcta e incorrecta de los terminales para mostrar cómo la posición de los terminales y la presión de contacto influyen en el contacto del zócalo.
Verifique la colocación de los terminales y la presión de contacto antes de la medición para reducir un contacto deficiente del zócalo.
- Inserte los terminales de la pieza a una profundidad de inserción adecuada.
- Confirme que los terminales de la pieza estén alineados con los contactos del zócalo.
- Asegúrese de que la sujeción del contacto sea firme sin forzar los terminales.
- Inspeccione si hay terminales doblados, oxidados o en cortocircuito que puedan reducir el contacto incluso cuando el tipo de pieza sea compatible.
Es más probable obtener una lectura estable cuando la colocación de los terminales, la presión de contacto y la alineación se mantienen adecuadas, aunque la calidad del contacto puede ser solo un factor que afecta la estabilidad de la lectura.
Adaptadores de zócalo para transistores, circuitos integrados y encapsulados más anchos

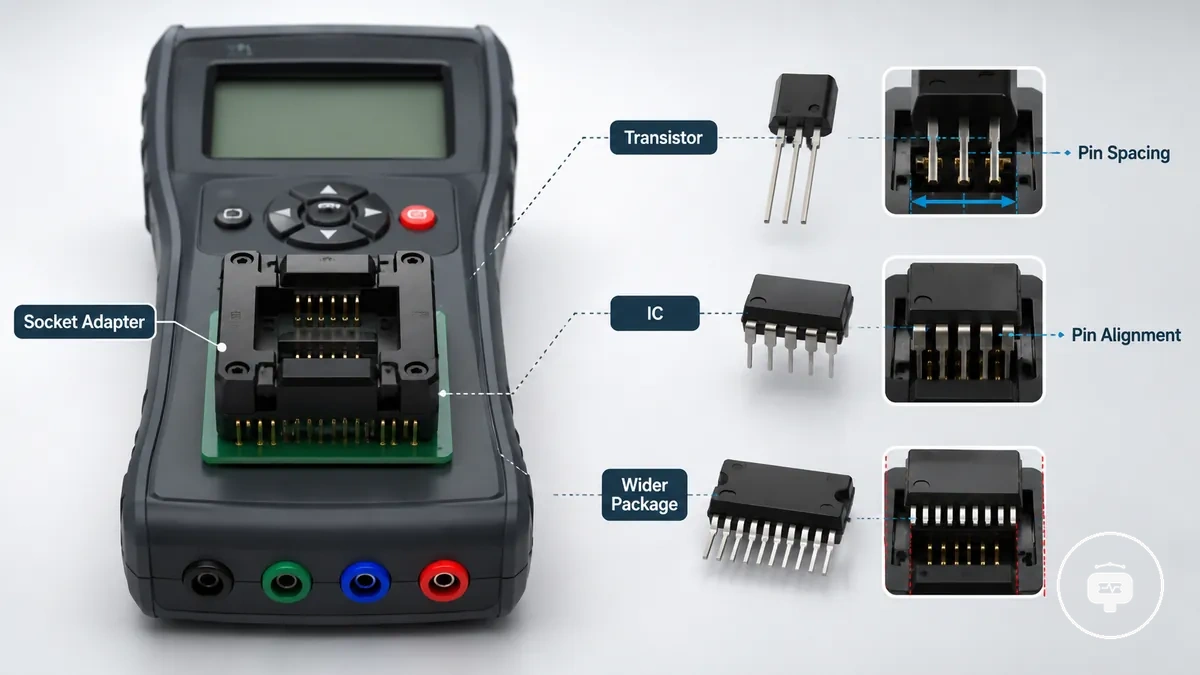

Los adaptadores de zócalo ayudan cuando un transistor, un circuito integrado o un encapsulado más ancho no encaja correctamente en el área de zócalo predeterminada del probador. Su utilidad depende del espaciado de pines, el número de pines y la disposición de terminales del probador para que el encapsulado pueda lograr un ajuste físico y una alineación de pines adecuados. La siguiente imagen muestra cómo un adaptador de zócalo alinea encapsulados más anchos con los terminales del probador cuando se cumplen estas condiciones de ajuste.
La utilidad del adaptador depende del espaciado de pines, el número de pines y la disposición de terminales del probador, por lo que la comparación siguiente se centra en el ajuste físico y no en la capacidad de medición.
| Ejemplo de encapsulado | Condición del adaptador | Riesgo de ajuste | Límite de compatibilidad |
|---|---|---|---|
| Transistor | El espaciado de pines coincide con el zócalo adaptador | Mala alineación de pines | Solo ajuste físico |
| Circuito integrado | El número de pines coincide con la disposición de terminales | Pines desalineados | Solo ajuste físico |
| Encapsulado más ancho | El adaptador admite la forma del encapsulado | Contacto desigual | Solo ajuste físico |
Cuando un encapsulado no se alinea con el zócalo del probador, un adaptador de zócalo puede mejorar la posibilidad de una conexión fiable al mejorar el ajuste físico y la alineación de pines. Las piezas compatibles del probador siguen determinando si la pieza se puede evaluar, por lo que un adaptador no amplía la capacidad de medición. El ajuste físico y la compatibilidad real de piezas siguen siendo condiciones independientes.
Cables de sonda, ganchos y clips de prueba para conexiones flexibles
Los cables de sonda, ganchos y clips de prueba son conexiones flexibles que se utilizan cuando una pieza no se puede o no debe colocar directamente en el zócalo del probador. Cada accesorio emplea un estilo de contacto diferente para alcanzar terminales o pines expuestos, mientras que la estabilidad de sujeción depende de la seguridad con la que se mantiene la conexión. El contacto flexible es útil cuando la colocación directa en el zócalo no es práctica debido al acceso o a la posición de los terminales.
Cuando las piezas sueltas tienen un espaciado de terminales incómodo o solo requieren contacto temporal, las conexiones flexibles pueden facilitar las pruebas. Los cables de sonda proporcionan un contacto puntual directo, mientras que los ganchos y clips de prueba pueden sujetar terminales expuestos con menos presión manual. El movimiento, el agarre y la superficie de contacto pueden influir en la fiabilidad de la lectura. La comodidad de las conexiones flexibles a menudo se compensa con una mayor variabilidad de contacto en comparación con una conexión de zócalo bien ajustada.
La comparación siguiente muestra en qué se diferencian los cables de sonda, los ganchos y los clips de prueba por su estilo de contacto y estabilidad de sujeción, más que por el tipo de producto.
| Accesorio de conexión | Estilo de contacto | Ventaja de estabilidad | Precaución principal |
|---|---|---|---|
| Cables de sonda | Contacto puntual directo | Posicionamiento flexible | El movimiento de la mano puede afectar el contacto |
| Ganchos | Fijación con gancho al terminal | Sujeción sin usar las manos | El agarre depende de la forma del terminal |
| Clips de prueba | Contacto por pinza | Mejor estabilidad de sujeción | La calidad del contacto depende del agarre y la superficie de contacto |
Los clips o ganchos son útiles cuando se necesita un contacto temporal sin colocar la pieza en el zócalo del probador. Para obtener orientación práctica sobre el uso de sondas y zócalos, elija el método de conexión que se adapte a la pieza y a las condiciones de acceso. La fiabilidad de la lectura puede depender de la calidad del contacto, el agarre, el movimiento y la superficie de contacto.
Longitud del cable de sonda, terminación del cable y ajuste del conector
Cuando la longitud del cable de sonda es mayor de lo necesario o la terminación del cable está floja, alcanzar puntos de contacto difíciles puede ser más fácil, pero la manipulación puede volverse menos estable. La longitud del cable de sonda afecta la facilidad con la que se mueve el cable durante la prueba, mientras que el ajuste del conector influye en la seguridad con la que el cable permanece conectado al probador. La calidad práctica de la conexión depende de una longitud de cable adecuada, un ajuste seguro del conector y una manipulación controlada.
Verifique la longitud del cable de sonda, la terminación del cable y el ajuste del conector antes de realizar la prueba.
- Confirme que el ajuste del conector sea firme.
- Inspeccione el aislamiento para detectar desgaste o daños visibles.
- Utilice una longitud de cable de sonda adecuada al espacio de trabajo disponible.
Los cables largos o flojos pueden aumentar la posibilidad de lecturas inestables porque el movimiento puede cambiar el punto de contacto durante la manipulación. Cualquier influencia en la medición depende del modelo de probador, la gama de piezas y la seguridad con la que se mantiene la conexión.

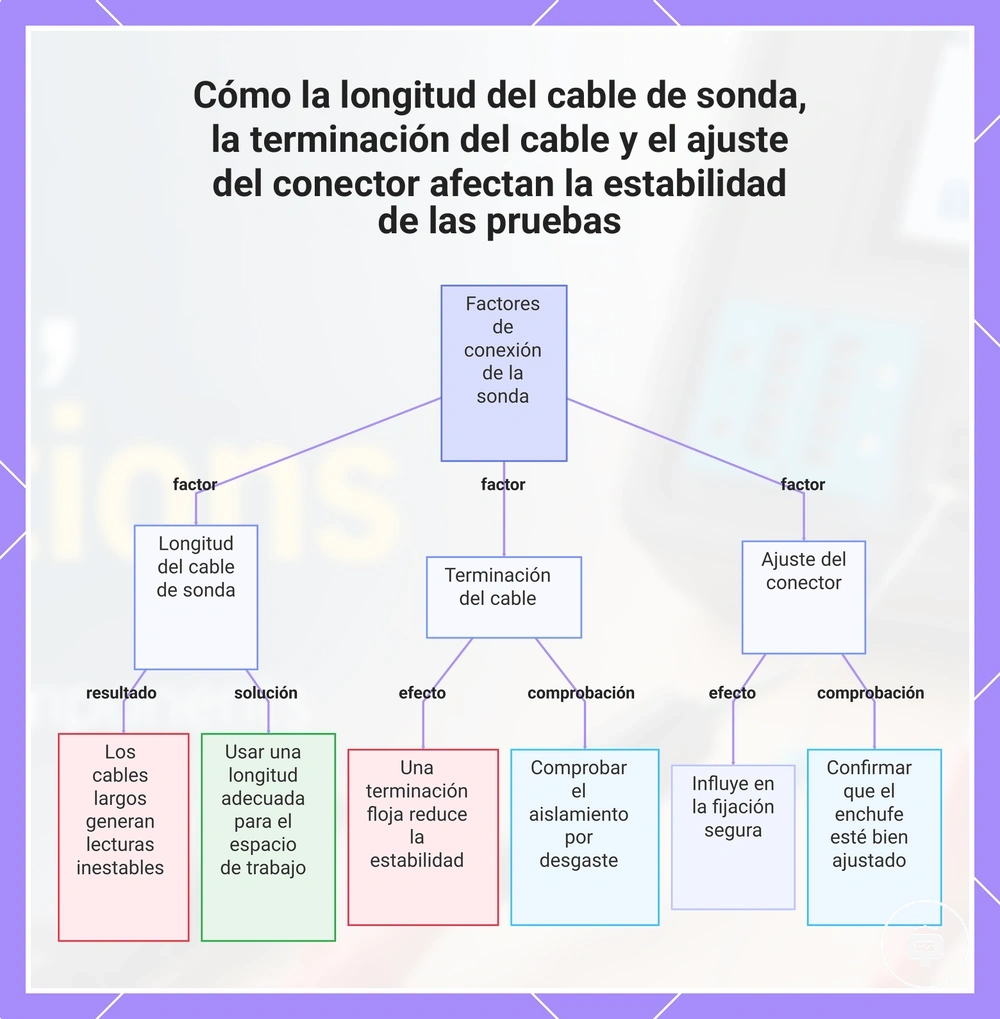

Este gráfico muestra los tres factores clave—longitud del cable de sonda, terminación del cable y ajuste del conector—y sus efectos en la estabilidad de las pruebas, junto con comprobaciones y resultados recomendados.
Clips de gancho y pinzas cocodrilo para mantener firmes los terminales
Cuando la presión manual hace que el contacto sea inconsistente, los clips de gancho y las pinzas cocodrilo pueden sujetar los terminales de la pieza para proporcionar un contacto más estable durante las pruebas. Los clips de gancho se fijan a terminales más pequeños con un agarre concentrado, mientras que las pinzas cocodrilo agarran un área metálica expuesta más amplia. El contacto estable es importante porque el movimiento en el punto de contacto puede hacer que las conexiones temporales sean menos consistentes.
Utilice solo la fuerza de agarre necesaria para sujetar los terminales de la pieza de forma segura. Una fuerza excesiva puede doblar o dañar los terminales pequeños, mientras que el metal expuesto de la pinza puede crear un riesgo de cortocircuito si toca conductores no deseados. La seguridad de la conexión depende del estado del circuito, la cantidad de metal expuesto y la posición de la pinza.

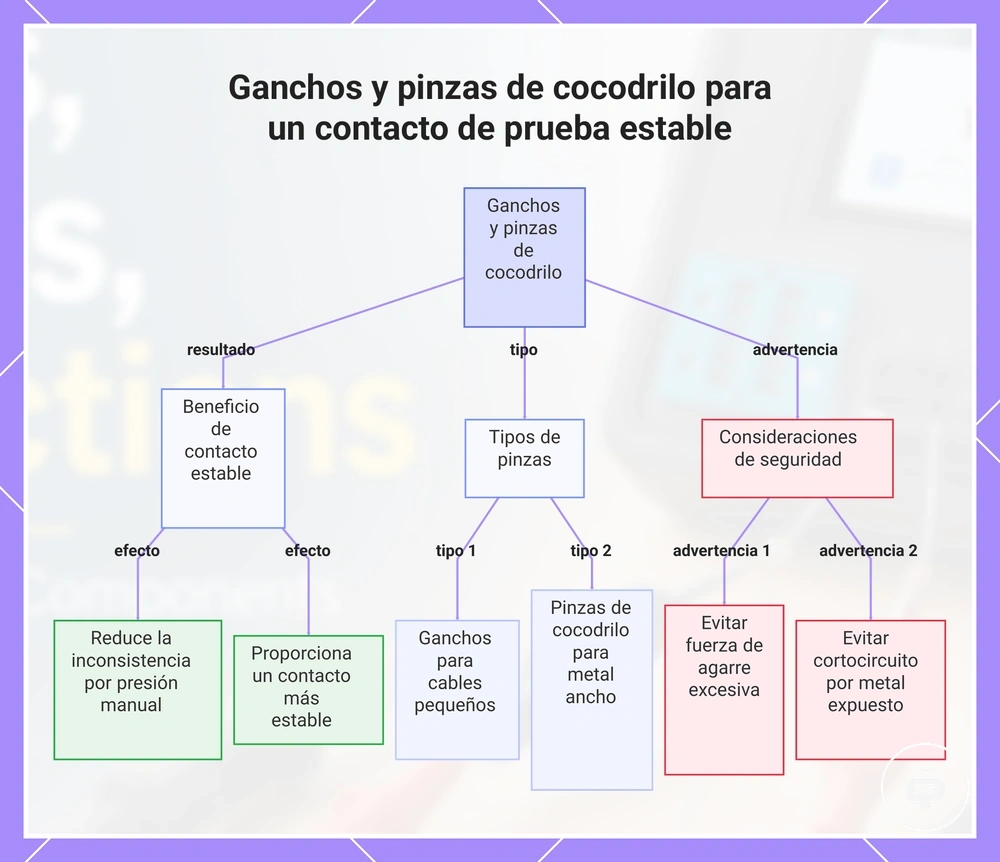

Este gráfico muestra cómo los ganchos y las pinzas de cocodrilo ayudan a sujetar los cables, sus diferentes usos y advertencias de seguridad clave.

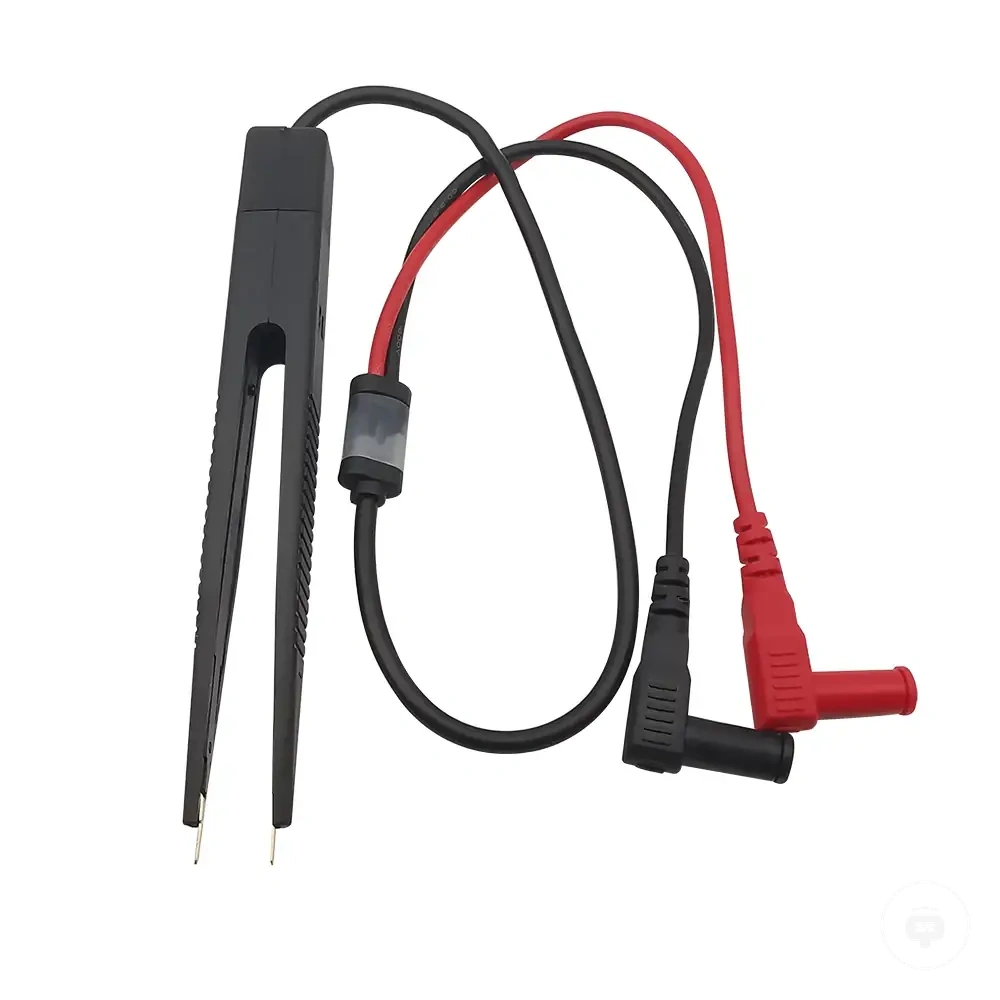

Pinzas sonda para SMD en piezas de montaje superficial
Las pinzas sonda para SMD son un método de conexión para piezas pequeñas de montaje superficial cuando los zócalos o clips estándar no pueden alcanzar ambos terminales limpiamente. La punta de la pinza contacta con los terminales opuestos al mismo tiempo, lo que permite el acceso a los terminales cuando el tamaño de la pieza y el acceso a las almohadillas limitan otros métodos de conexión. Su principal ventaja es un mejor acceso físico a piezas SMD pequeñas.
Cuando una pieza de montaje superficial tiene acceso limitado a las almohadillas o un encapsulado pequeño, las pinzas sonda para SMD pueden proporcionar contacto directo con los terminales mediante dos puntas alineadas. La fiabilidad de la detección y la lectura puede mejorar cuando la punta de la pinza alcanza ambos terminales de forma segura, pero los resultados siguen dependiendo del acceso a las almohadillas, la estabilidad de la mano y un acceso firme a los terminales. La comparación siguiente destaca cómo el acceso físico difiere de la capacidad de medición.
| Método | Punto de contacto | Ventaja | Limitación |
|---|---|---|---|
| Pinzas sonda para SMD | Ambos terminales de la pieza | Acceso directo a piezas pequeñas de montaje superficial | La fiabilidad de la lectura depende del acceso a las almohadillas y la estabilidad de la mano |
| Sondas estándar | Un solo punto de prueba | Adecuadas para contactos más grandes o accesibles | Pueden no alcanzar ambos terminales SMD al mismo tiempo |
El acceso a la superficie de montaje no es lo mismo que la fiabilidad dentro del circuito, ya que los circuitos circundantes pueden seguir influyendo en la medición. Para más detalle sobre las pruebas en circuito y fuera de circuito, recuerde que la fiabilidad de la detección y la lectura sigue siendo condicional incluso cuando se logra el acceso a los terminales.
Cómo elegir el método de conexión adecuado según el encapsulado de la pieza y el acceso
El método de conexión adecuado depende del encapsulado de la pieza, el acceso a los terminales y el nivel de estabilidad de contacto necesario. Debe ajustar esas condiciones a un zócalo, sonda, clip o pinza, en lugar de elegir solo por el tipo de accesorio. Esto crea un marco de selección práctico basado en la forma del encapsulado y la condición de acceso.
Cuando una pieza con terminales encaja en la disposición del probador y sus terminales son fáciles de alinear, un zócalo puede proporcionar un contacto estable. Las piezas SMD con almohadillas expuestas pueden requerir una pinza, mientras que los pines incómodos o parcialmente accesibles pueden ser más fáciles de alcanzar con una sonda o un clip. Las piezas compatibles del probador siguen definiendo lo que se puede evaluar, por lo que el encapsulado de la pieza debe ser el primer criterio de conexión.
Si el método preferido no puede alcanzar el punto de contacto de forma segura, utilice la siguiente opción que mejore el acceso sin reducir el control. Una sonda puede servir como opción de respaldo para pines de difícil acceso, mientras que un clip puede ayudar cuando la sujeción temporal es más importante que el contacto puntual preciso. La tabla siguiente organiza los casos de acceso comunes por método preferido, precaución y lógica de respaldo.
| Caso de acceso a la pieza | Método de conexión preferido | Por qué se ajusta | Precaución principal |
|---|---|---|---|
| Pieza con terminales alineados y accesibles | Zócalo | Proporciona una colocación fija de los terminales y un contacto estable | El ajuste depende del espaciado de terminales y la disposición del probador |
| Pieza SMD pequeña con almohadillas accesibles | Pinza | Alcanza dos terminales pequeños al mismo tiempo | El contacto depende del acceso a las almohadillas y la estabilidad de la mano |
| Pin de difícil acceso o parcialmente expuesto | Sonda | Proporciona acceso puntual directo | El movimiento puede reducir la estabilidad del contacto |
| Terminal suelto que necesita sujeción temporal | Clip | Mantiene el contacto sin presión manual continua | El agarre y el metal expuesto pueden afectar la calidad del contacto |
Para obtener orientación práctica sobre el uso de sondas y zócalos, elija el método que se ajuste al encapsulado, la condición de acceso y la estabilidad requerida. Si la primera opción no puede mantener un contacto adecuado, pase a la opción de respaldo más controlada.
Piezas con terminales, piezas SMD y pines de difícil acceso
Cuando las piezas con terminales, las piezas SMD o los pines de difícil acceso generan condiciones de acceso diferentes, la opción de conexión adecuada depende del punto de contacto accesible. Las piezas con terminales pueden ser adecuadas para un zócalo o una sonda, las piezas SMD pueden requerir pinzas sonda para el acceso a las almohadillas, y los pines de acceso restringido pueden ser más fáciles de alcanzar con una sonda o un clip de agarre. La tabla siguiente compara estos casos de acceso según el tipo de encapsulado.
| Caso de encapsulado/acceso | Punto de contacto | Método adecuado | Limitación principal |
|---|---|---|---|
| Piezas con terminales | Terminales de pieza expuestos | Zócalo o sonda | El ajuste depende del espaciado y la alineación de los terminales |
| Piezas SMD | Almohadillas o terminales pequeños | Pinzas sonda | El contacto depende del acceso a las almohadillas y la estabilidad de la mano |
| Pines de difícil acceso | Punto de contacto parcialmente expuesto | Sonda o clip de agarre | El acceso restringido puede reducir la estabilidad del contacto |
El acceso físico no proporciona automáticamente condiciones de medición fiables. Para más contexto sobre las pruebas en circuito y fuera de circuito, recuerde que las conexiones circundantes y la estabilidad del contacto pueden seguir influyendo en el resultado. La limitación principal es que un punto de contacto accesible no siempre produce una medición fiable.
Conexiones fuera de circuito y acceso limitado en circuito
Una conexión fuera de circuito suele proporcionar un contacto más limpio con el probador porque la pieza suelta es más fácil de acceder sin que el circuito circundante influya en el contacto físico. El método de conexión puede centrarse en el acceso directo a los conductores o terminales de la pieza, aunque la fiabilidad de la medición puede depender del probador y del estado de la pieza. Las pruebas con piezas sueltas suelen ofrecer un entorno de contacto más simple.
Cuando una pieza permanece instalada en una placa de circuito, el acceso en circuito puede verse limitado por piezas cercanas, el acceso restringido a la placa o el circuito circundante. Como se explica en las pruebas en circuito y fuera de circuito, el acceso físico y la fiabilidad de la medición están relacionados, pero no son idénticos. Esta subsección se centra en las condiciones de acceso a la conexión, no en los límites de diagnóstico completos de las pruebas en circuito.
| Conexión fuera de circuito | Acceso limitado en circuito |
|---|---|
| Normalmente permite un contacto más limpio con sondas, zócalos o clips sobre una pieza suelta | Puede requerir contacto en el lugar donde el circuito circundante y el acceso restringido pueden limitar la fiabilidad de la medición |
Factores de calidad de conexión que afectan las lecturas del probador
La calidad de la conexión puede afectar las lecturas del probador incluso cuando el probador y la pieza son adecuados. Un contacto deficiente, un aumento de la resistencia de contacto o una geometría de conexión inestable pueden contribuir a una lectura inestable o a una detección ausente. La fiabilidad de la lectura a menudo depende de una calidad de contacto constante.
Los factores de calidad de conexión que afectan las lecturas del probador suelen ser visibles en el punto de contacto. La lista de verificación diagnóstica siguiente se centra en las causas relacionadas con el contacto antes de asumir un fallo del probador o de la pieza. Verifique el estado de la superficie, el agarre del terminal, la longitud del terminal, el movimiento y el contexto de la prueba.
- Estado de la superficie: Verifique si hay metal sucio, oxidación o contaminación que puedan aumentar la resistencia de contacto y contribuir a lecturas poco fiables.
- Agarre del terminal: Busque un agarre flojo, un contacto deficiente o terminales doblados que puedan interrumpir el contacto eléctrico durante la prueba.
- Longitud del terminal: Los cables de sonda largos pueden aumentar el movimiento y pueden influir en lecturas sensibles bajo ciertas condiciones.
- Movimiento: Confirme que las sondas, clips o zócalos permanezcan estables durante toda la medición para reducir el contacto intermitente.
- Límites del contexto: Si la calidad de la conexión parece satisfactoria pero las lecturas del probador siguen siendo inestables o falta la detección, la causa puede estar relacionada con los límites del probador o el estado de la pieza.
Cuando hay un agarre flojo, metal sucio, terminales doblados o cables de sonda largos, mejorar la conexión puede reducir los síntomas relacionados con el contacto. Sin embargo, una lectura inestable o una detección ausente no significan necesariamente que la conexión sea la única causa. El problema puede involucrar los límites del probador o el estado de la pieza.
Verifique la calidad de la conexión antes de extraer conclusiones a partir de lecturas inesperadas del probador, porque los fallos de contacto visibles suelen ser más fáciles de identificar que otras causas menos evidentes. Las siguientes subsecciones examinan cada factor de conexión con más detalle.

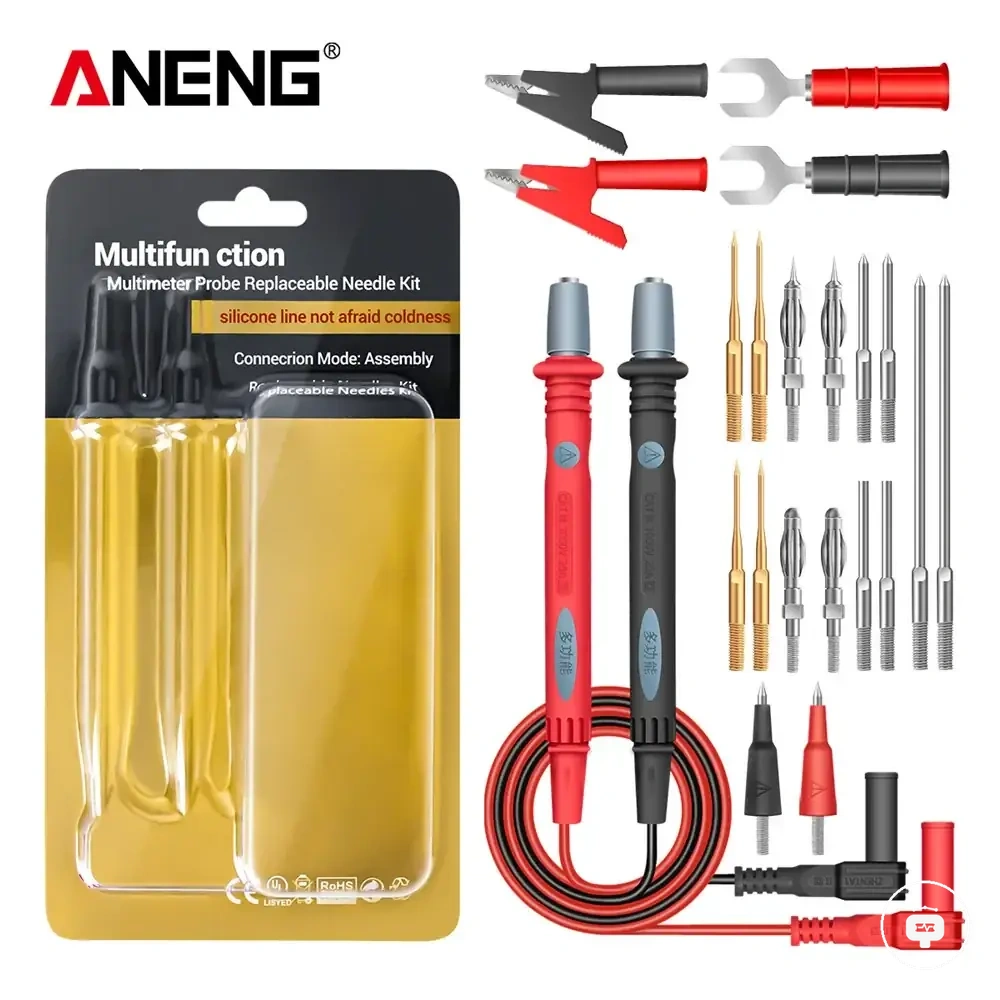

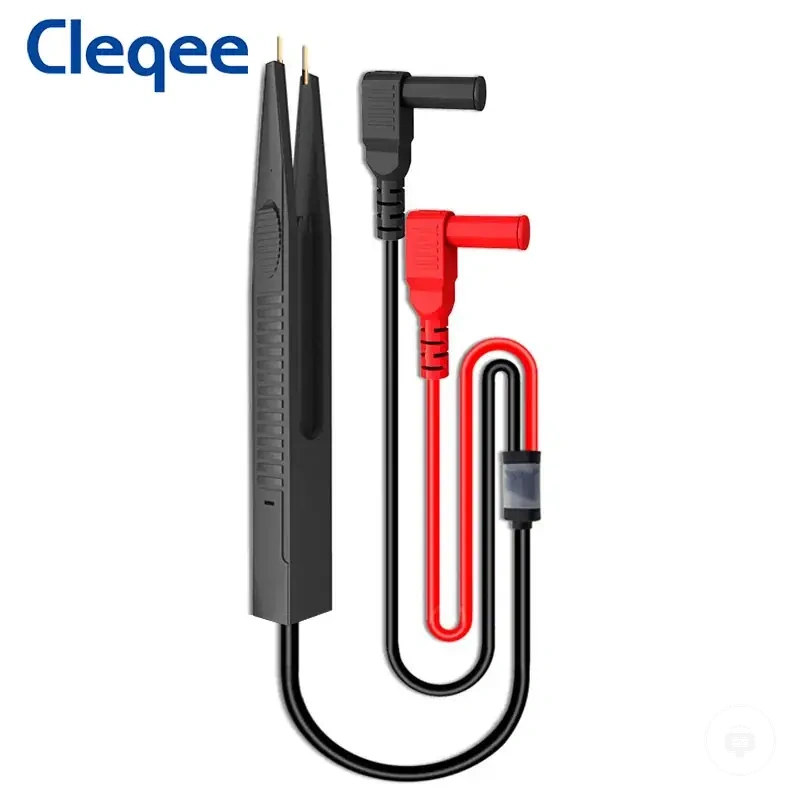

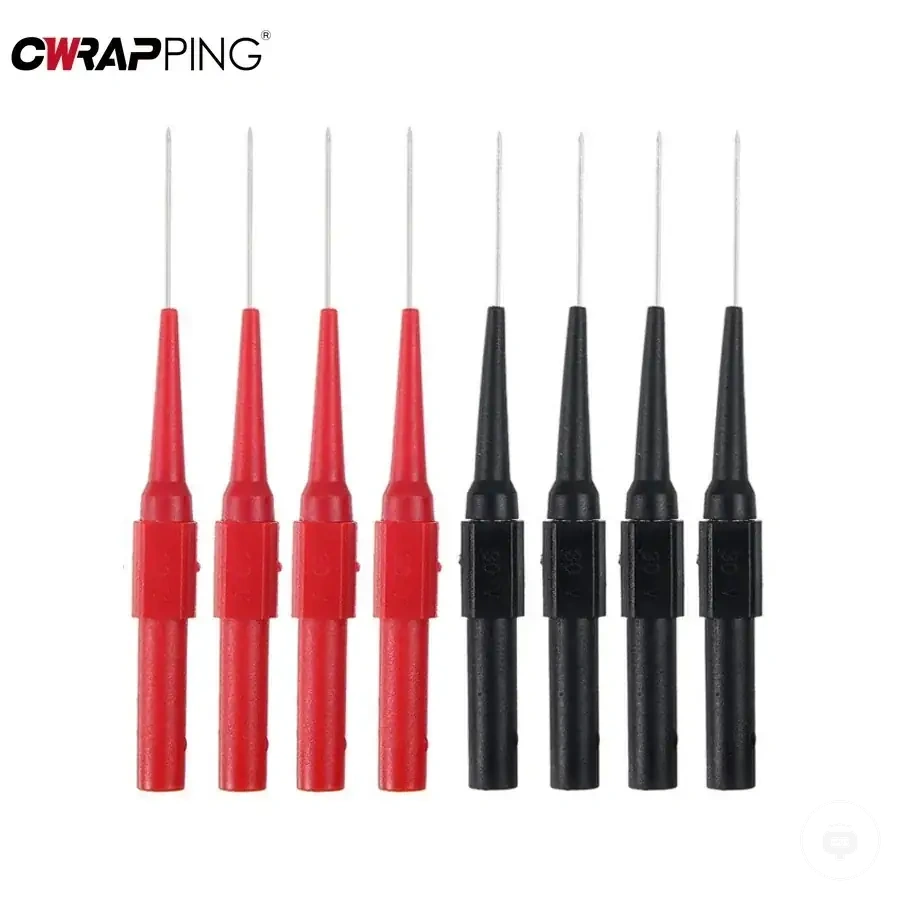

Los productos que aparecen a continuación son ejemplos útiles para comparar las opciones disponibles. Antes de comprar, verifica que los criterios de compatibilidad, las características y los detalles del producto se ajusten a tus necesidades.

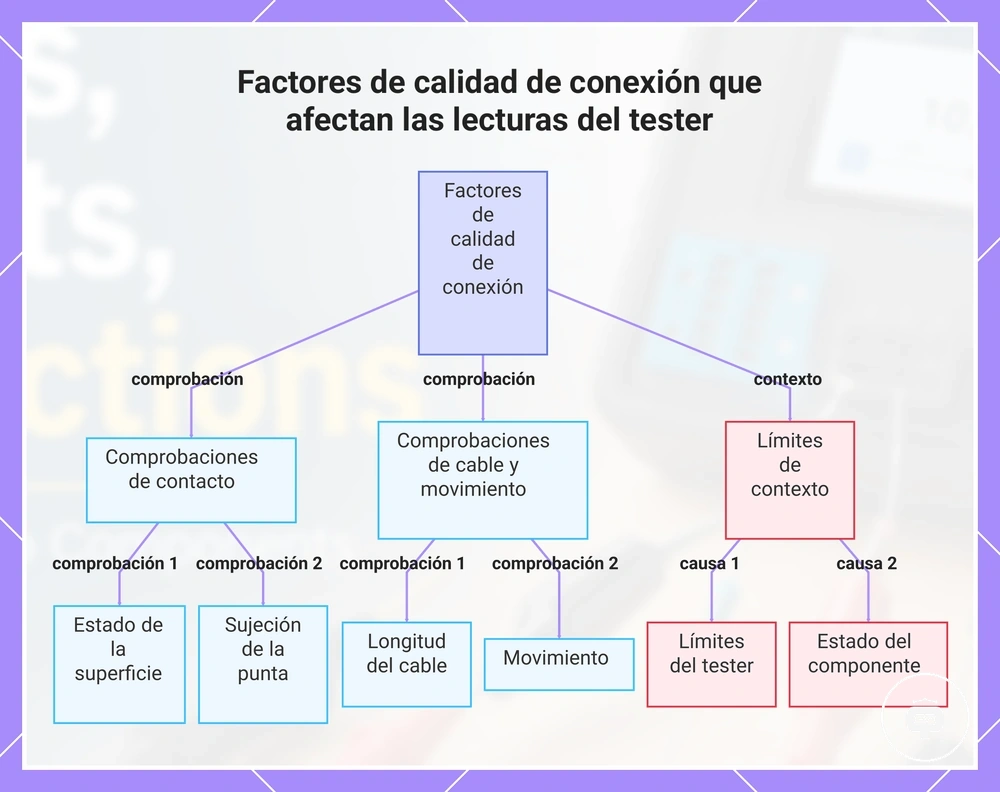

Este gráfico muestra los principales factores de calidad de conexión que deben comprobarse cuando las lecturas del tester son inestables, y los límites de contexto a considerar si las comprobaciones de contacto son satisfactorias.
Resistencia de contacto, oxidación y agarre flojo
Cuando la resistencia de contacto aumenta debido a la oxidación o un agarre flojo, la detección y los valores medidos pueden volverse inestables o inconsistentes. Limpiar la superficie de contacto, recolocar con cuidado o reajustar suavemente el agarre puede ayudar cuando la causa local es un contacto deficiente, aunque el resultado depende del estado de la conexión. Los fallos de contacto suelen manifestarse como contacto intermitente, detección poco fiable o valores medidos cambiantes.
Comience con comprobaciones visuales y táctiles antes de asumir un fallo mayor.
- Inspeccione la superficie de contacto en busca de oxidación, contacto sucio o contaminación, y límpiela con cuidado cuando sea apropiado para la pieza y la conexión.
- Verifique si hay un agarre flojo o un contacto deficiente, y luego intente recolocar o reajustar suavemente si la conexión parece inestable.
- Evite un agarre excesivo o el raspado, ya que los terminales pequeños de las piezas se pueden doblar o dañar, creando problemas de conexión adicionales.

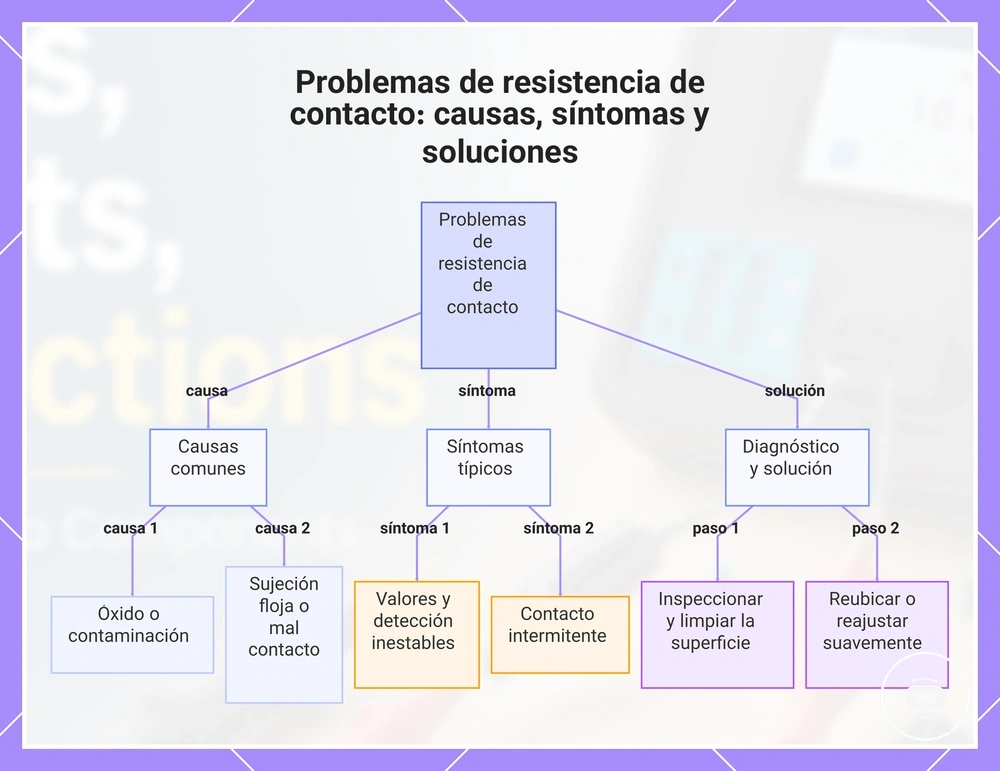

Este gráfico muestra las causas comunes de los problemas de resistencia de contacto, sus síntomas típicos y los pasos recomendados de diagnóstico y reparación.
Capacitancia parásita de cables de sonda largos
La capacitancia parásita de cables de sonda largos es un efecto relacionado con la conexión que puede influir en lecturas sensibles bajo ciertas condiciones del probador y la pieza. Una longitud de cable de sonda mayor o un espaciado de cables más reducido puede introducir capacitancia adicional en el cable que afecta a mediciones de valores pequeños, aunque la influencia varía según el modelo de probador y la gama de piezas. El efecto es más relevante cuando las mediciones son sensibles a pequeños cambios en la conexión.
Cuando las mediciones de valores pequeños se comportan de forma inconsistente, los cables de sonda largos pueden ser un posible factor contribuyente. Por ejemplo, una lectura tomada con cables de sonda largos puede variar más que una tomada con cables más cortos, estables y separados en las mismas condiciones de prueba. Generalmente, es preferible utilizar cables más cortos, estables y separados cuando las lecturas sensibles siguen siendo inconsistentes, pero la posible influencia sigue dependiendo del modelo de probador y la gama de piezas.
Verificaciones de conexión segura antes de probar una pieza
Las verificaciones de conexión segura ayudan a confirmar condiciones adecuadas antes de probar una pieza y pueden reducir el riesgo evitable de conexión. Verifique el estado de alimentación, el estado de descarga, la polaridad y el riesgo de cortocircuito antes de hacer contacto. Estas comprobaciones ayudan a proteger el probador, la pieza y el circuito circundante sin implicar una seguridad completa.
Antes de hacer contacto, confirme las condiciones de seguridad necesarias.
- Asegúrese de que el circuito alimentado esté apagado antes de conectar el probador.
- Confirme que cualquier condensador cargado se haya descargado antes de hacer contacto.
- Verifique la polaridad, aísle los terminales expuestos cuando sea práctico y posicione las sondas para reducir el riesgo de cortocircuito.
- Deténgase si no se puede confirmar el estado de alimentación, el estado de descarga o la condición de la conexión.
Cuando las piezas SMD frágiles requieren contacto directo, manipule la sonda, el clip o la pinza con cuidado para reducir el riesgo de conexión. Siga las indicaciones para el uso de sondas y zócalos sin aplicar fuerza innecesaria. Una manipulación controlada puede reducir la posibilidad de alterar contactos pequeños.
Para condiciones inciertas dentro del circuito, aplazue la prueba hasta que se comprenda el estado de la conexión. La guía sobre las pruebas en circuito y fuera de circuito puede ayudar a determinar si se debe continuar o detenerse.

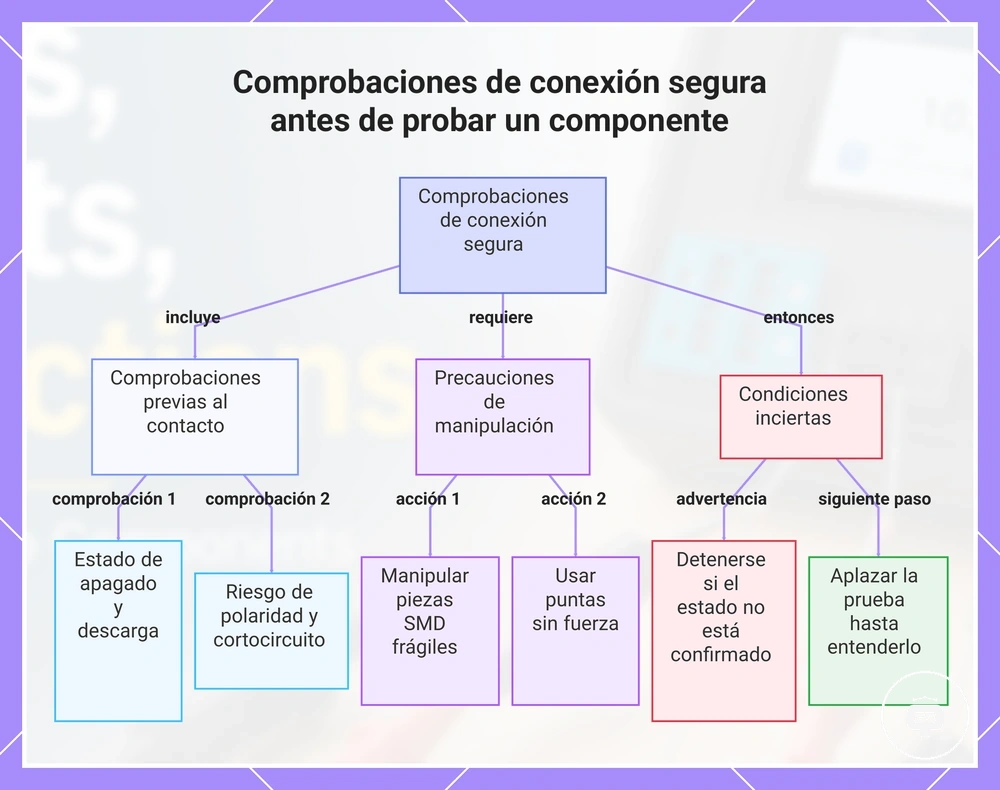

Este gráfico muestra las comprobaciones de seguridad y precauciones esenciales que deben realizarse antes de probar un componente, incluyendo comprobaciones previas al contacto, precauciones de manipulación y acciones ante condiciones inciertas.
