Lire les résultats d’un testeur de composants électroniques
Les résultats d’un testeur de composants électroniques sont les identités, valeurs et conditions affichées après la détection et la mesure d’un composant. L’écran peut présenter l’identification du composant, les valeurs mesurées et les informations sur les broches, tandis que le résultat de mesure exact peut varier selon le modèle du testeur et l’état du composant connecté.
Interpréter l’écran du testeur consiste à lire chaque champ affiché comme faisant partie d’un résultat complet plutôt que de se fier à une seule valeur. Le type de composant, les valeurs affichées, les informations sur les broches et les autres résultats de mesure fournissent ensemble le contexte nécessaire pour comprendre ce que le testeur de composants électroniques a identifié.
Le processus d’interprétation commence par la compréhension de l’affichage global avant d’examiner les champs et valeurs individuels. Cette vue d’ensemble constitue la base d’une lecture précise de l’écran, les sections suivantes expliquant chaque résultat plus en détail.

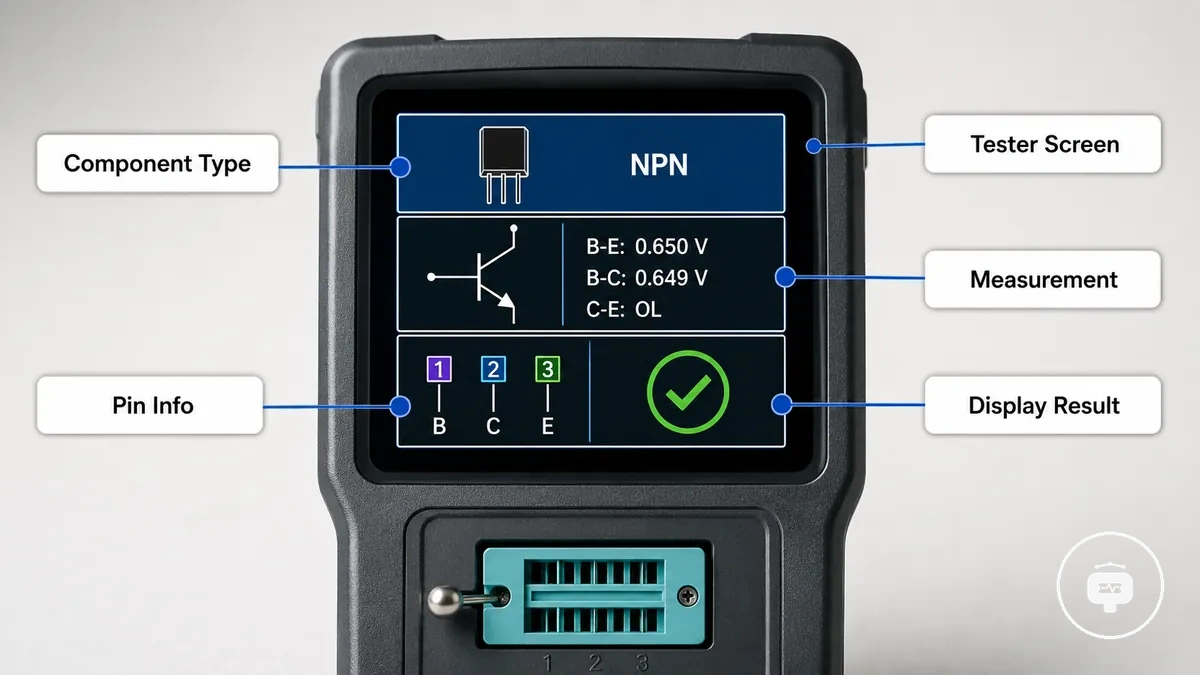

Comprendre les résultats affichés d'un testeur de composants électroniques
Un résultat affiché est la sortie de détection de composant présentée à l'écran du testeur, où le type de composant détecté est présenté avec supported measurements. Chaque champ de mesure représente une partie spécifique de l'information affichée, telle que l'identification, les valeurs mesurées ou les informations sur les broches. La disposition et les champs disponibles peuvent varier selon le testeur de composants électroniques. La lecture complète du résultat affiché fournit le contexte nécessaire avant d'interpréter les valeurs individuelles.
Les étiquettes à l'écran identifient la signification de chaque champ de mesure plutôt que de constituer des résultats distincts. Le type de composant détecté établit ce que le testeur a identifié, tandis que les autres champs fournissent les résultats de mesure associés à cette détection. Interpréter ces champs d'affichage ensemble permet de maintenir la relation entre l'identification du composant et les informations présentées à l'écran du testeur, sans supposer que tous les testeurs utilisent le même format d'affichage.

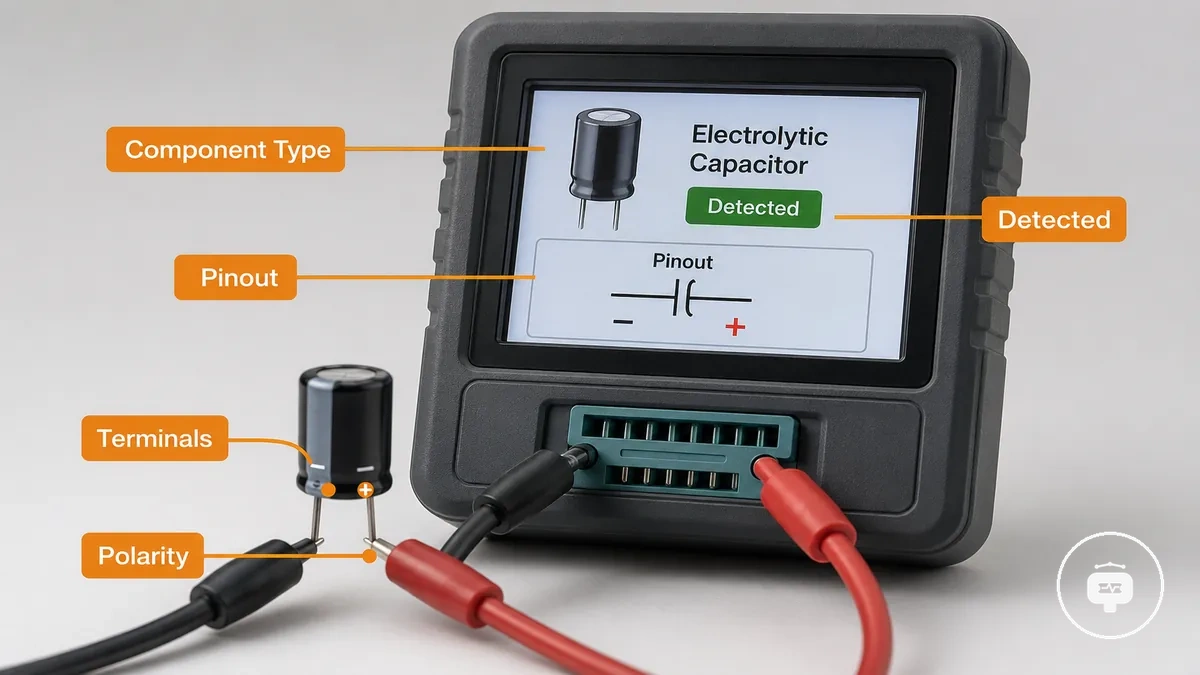

Identification du composant et informations de brochage
L'identification du composant indique le type de composant détecté ainsi que les informations de brochage que le testeur peut déterminer. Le résultat peut également indiquer les bornes et la polarité lorsque ces attributs sont pris en charge par les capacités du testeur et peuvent être identifiés à partir du composant connecté. Lire ces attributs détectés ensemble fournit une base plus fiable pour interpréter le résultat d'identification.
Le résultat d'identification peut inclure les éléments suivants :
- Type de composant – la catégorie de dispositif détectée.
- Brochage – la relation entre les bornes détectées.
- Bornes – les positions des broches indiquées par le testeur.
- Polarité – les informations d'orientation lorsque le testeur peut les déterminer.
Après avoir identifié ces attributs, il est utile d'utiliser le testeur correctement pour que les informations affichées puissent être interprétées de manière cohérente. Lire le type de composant détecté avec le brochage et la polarité fournit un contexte pratique pour comprendre les autres champs d'affichage.

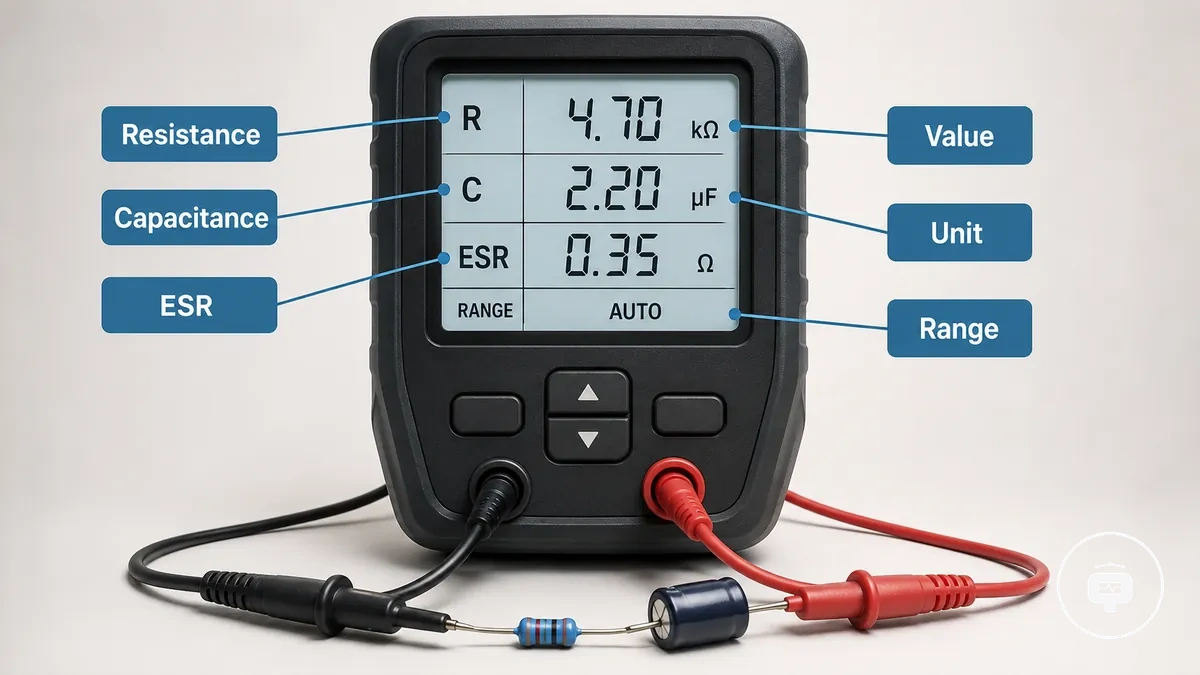

Valeurs de mesure et étiquettes affichées sur les écrans des testeurs
Les étiquettes de mesure identifient ce que chaque valeur affichée représente, tandis que la valeur correspondante indique le résultat pour ce champ de mesure. Les étiquettes telles que résistance, capacité et ESR indiquent le type de mesure plutôt que sa qualité ou sa précision. Chaque étiquette de valeur doit être interprétée avec sa plage de mesure, car les mesures disponibles et les champs affichés peuvent varier selon le modèle de testeur.
| Étiquette | Mesure | Signification | Condition d'interprétation |
|---|---|---|---|
| Résistance | Valeur de résistance | Représente la résistance électrique | Interpréter dans la plage de mesure affichée |
| Capacité | Valeur de capacité | Représente la capacité électrique | Dépend des fonctions de mesure disponibles du testeur |
| ESR | Résistance série équivalente | Représente la lecture ESR affichée | Affiché uniquement si pris en charge par le testeur |
Une idée fausse courante est de s'attendre à ce que des étiquettes de valeur identiques produisent des lectures identiques sur tous les testeurs. La fiabilité de la lecture dépend des capacités du testeur et des conditions de fonctionnement, donc comprendre accuracy limitations fournit un contexte utile lors de l'interprétation des résultats. Les étiquettes de mesure représentent le type de lecture, tandis que les valeurs affichées doivent être interprétées dans la plage de mesure et les capacités prises en charge par le testeur.

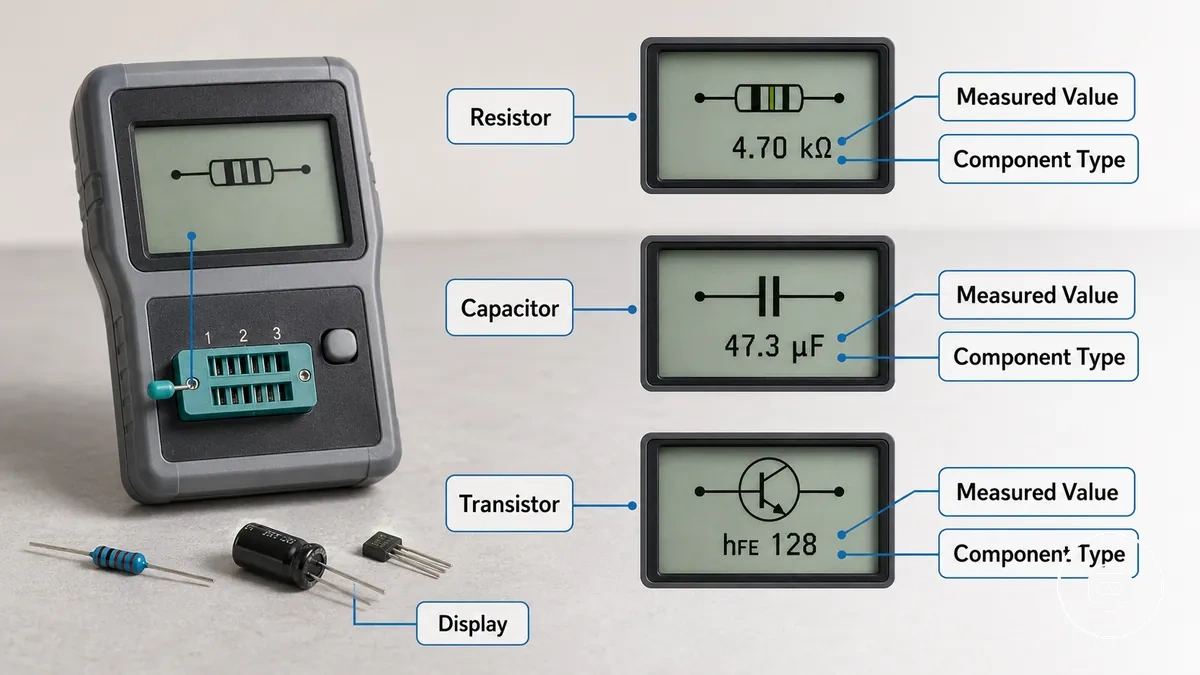

Lire les mesures du testeur selon le type de composant
Après la détection d'un composant, la valeur mesurée doit être interprétée selon le type de composant identifié. Une valeur mesurée pour une résistance, un condensateur ou un transistor représente des caractéristiques électriques différentes, sa signification dépend du composant détecté et des capacités de mesure disponibles du testeur.
Les interprétations courantes des mesures par type de composant incluent :
- Résistance – la valeur mesurée représente la lecture de résistance affichée.
- Condensateur – la valeur mesurée peut représenter la capacité et, sur les testeurs pris en charge, peut inclure des mesures connexes telles que l'ESR.
- Transistor – la valeur mesurée est interprétée avec les informations du transistor détecté et les caractéristiques affichées à l'écran.
Une valeur mesurée doit toujours être interprétée dans le contexte du composant détecté, car différentes catégories de composants utilisent des significations de mesure différentes. Les résultats affichés peuvent varier selon les capacités du testeur et l'état du composant connecté ; interpréter la valeur mesurée avec le composant détecté fournit la compréhension la plus pertinente de la mesure affichée, sans supposer des résultats identiques sur tous les testeurs.
Valeurs de capacité et d'ESR dans les résultats des condensateurs
Les lectures de condensateur peuvent inclure à la fois une valeur de capacité et, sur les testeurs pris en charge, une valeur d'ESR. La valeur de capacité représente la capacité mesurée, tandis que la valeur d'ESR représente la résistance série équivalente. Ces valeurs décrivant des caractéristiques électriques différentes, elles doivent être interprétées comme des mesures distinctes plutôt que comme des substituts directs l'une de l'autre.
Les valeurs de capacité et d'ESR d'un condensateur sont plus utiles lorsqu'elles sont interprétées ensemble et dans le contexte du condensateur détecté. Les valeurs affichées peuvent varier selon les capacités du testeur et l'état du condensateur connecté ; elles peuvent donc fournir des informations de mesure sans confirmer à elles seules l'état général ou la santé du condensateur.

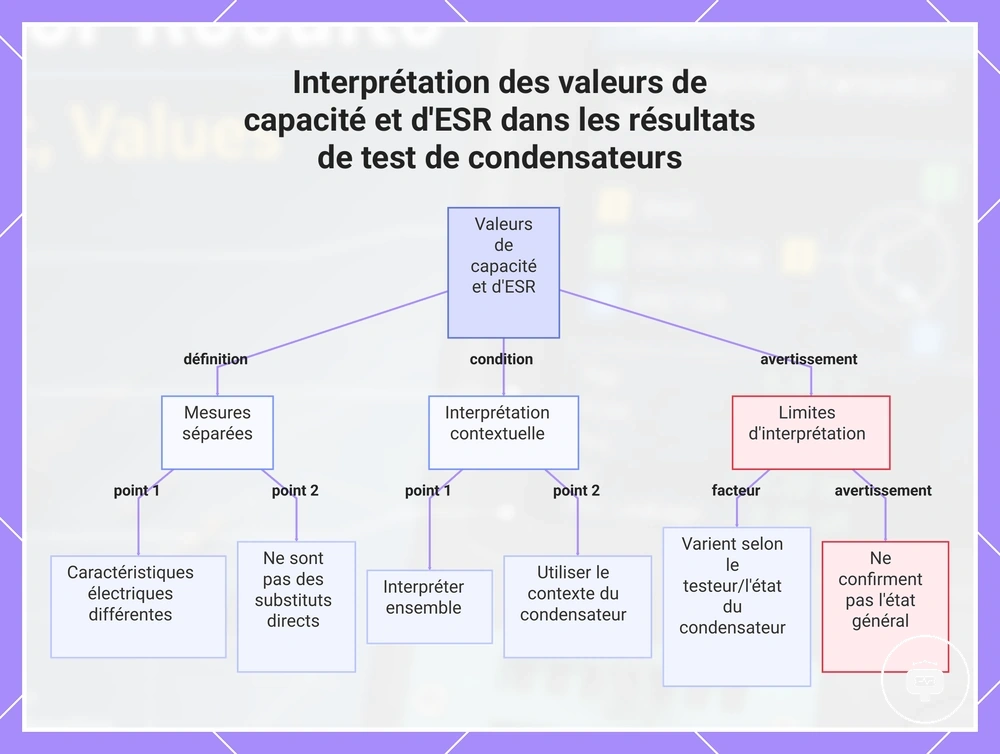

Ce diagramme explique comment interpréter les valeurs de capacité et d'ESR issues des résultats de test de condensateurs, y compris leurs significations distinctes, leur utilisation contextuelle et leurs limites.
Résultats d'identification des transistors et semi-conducteurs
Un résultat de transistor peut indiquer le type de semi-conducteur détecté ainsi que sa disposition des broches. Le type détecté identifie la catégorie de semi-conducteur reconnue par le testeur, tandis que la disposition des broches indique comment les bornes affichées sont liées à ce dispositif détecté. Les champs de résultat disponibles peuvent varier selon le testeur et le semi-conducteur connecté.
Les résultats de transistor doivent être interprétés en lisant le type détecté et la disposition des broches ensemble. Le type de semi-conducteur détecté fournit le contexte d'identification, tandis que la disposition des broches affichée clarifie ce résultat spécifique sans impliquer que tout semi-conducteur peut être identifié dans toutes les conditions.

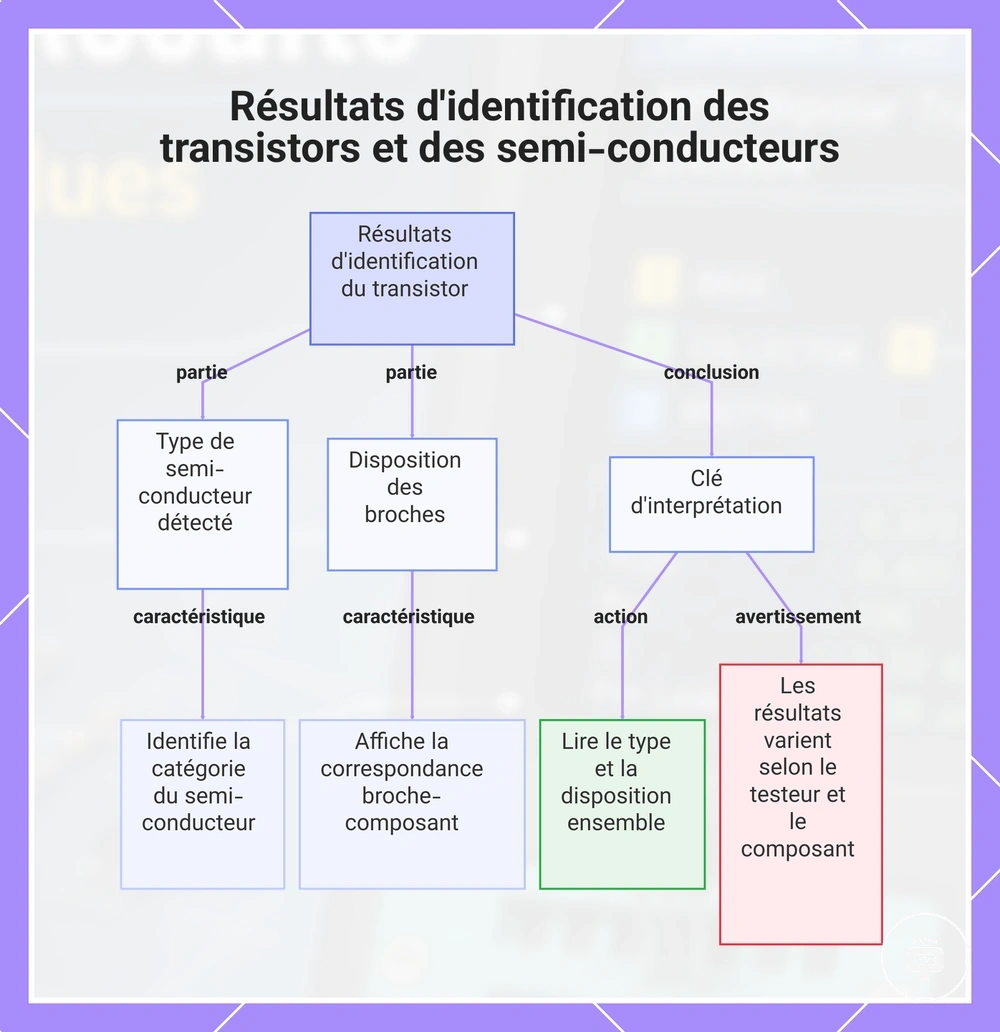

Ce schéma montre les deux composants principaux d'un résultat d'identification de transistor et comment les interpréter correctement.
Interpréter les résultats de détection de composants inconnus
Un résultat de composant inconnu indique que l'identification automatique n'a peut-être pas produit une correspondance complète ou fiable. Le testeur peut encore afficher une valeur détectée ou des champs d'identification partiels, mais le résultat doit être traité comme incomplet plutôt que comme une identité de composant confirmée. Lors de l'examen du résultat, tenez compte des facteurs d'interprétation suivants :
- Vérifiez si une valeur détectée apparaît avec le résultat de composant inconnu.
- Identifiez si l'identification automatique a produit un type détecté partiel ou aucune identification.
- Interprétez les valeurs affichées dans le contexte du résultat disponible plutôt que de supposer une identification complète.
- Considérez que le résultat peut dépendre du composant connecté et des capacités d'identification du testeur.
Un résultat de composant inconnu peut encore indiquer des informations de mesure utiles même lorsque l'identification est incomplète. Si l'identification automatique reste incertaine, traitez le résultat affiché comme une indication plutôt que comme une identité définitive, car le résultat peut varier selon le composant et les informations de mesure disponibles.

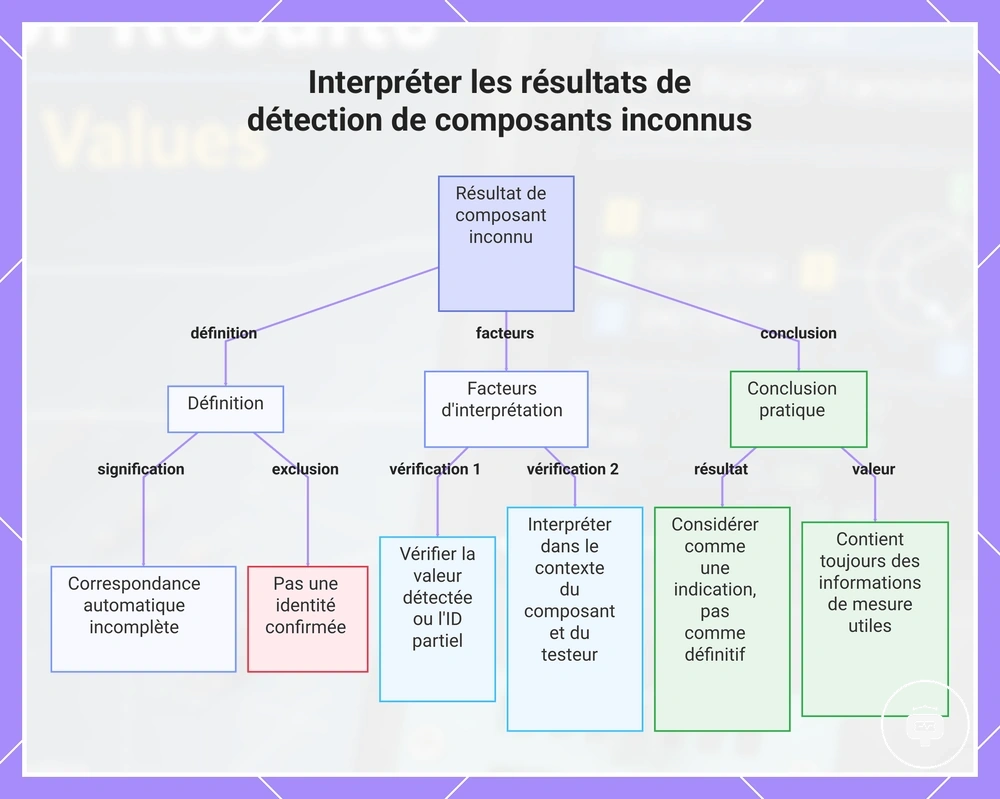

Ce graphique explique la définition, les principaux facteurs d'interprétation et la conclusion pratique pour les résultats de détection de composants inconnus.
Conditions qui affectent les lectures du testeur de composants électroniques
L'interprétation des lectures dépend de facteurs tels que l'état du composant, la méthode de connexion, les limites du testeur et la fiabilité de la lecture. Ces conditions peuvent affecter la manière dont un résultat doit être interprété. La mesure affichée est plus significative lorsqu'elle est considérée dans son contexte de test plutôt que comme une valeur isolée.
Lors de l'évaluation d'une lecture, tenez compte des facteurs suivants :
- L'état du composant peut affecter la lecture détectée et son interprétation.
- La méthode de connexion peut influencer la manière dont le testeur identifie et mesure le composant connecté.
- Les limites du testeur peuvent déterminer quelles valeurs de mesure ou champs d'identification sont disponibles.
- La fiabilité de la lecture dépend du composant connecté, des conditions de test et des capacités du testeur.
Ces conditions affectent l'interprétation mais n'indiquent pas nécessairement un défaut. Si l'objectif est de diagnostiquer des lectures inattendues ou incohérentes plutôt que de comprendre les facteurs d'interprétation, consultez causes des résultats erronés pour des conseils spécifiques au dépannage.

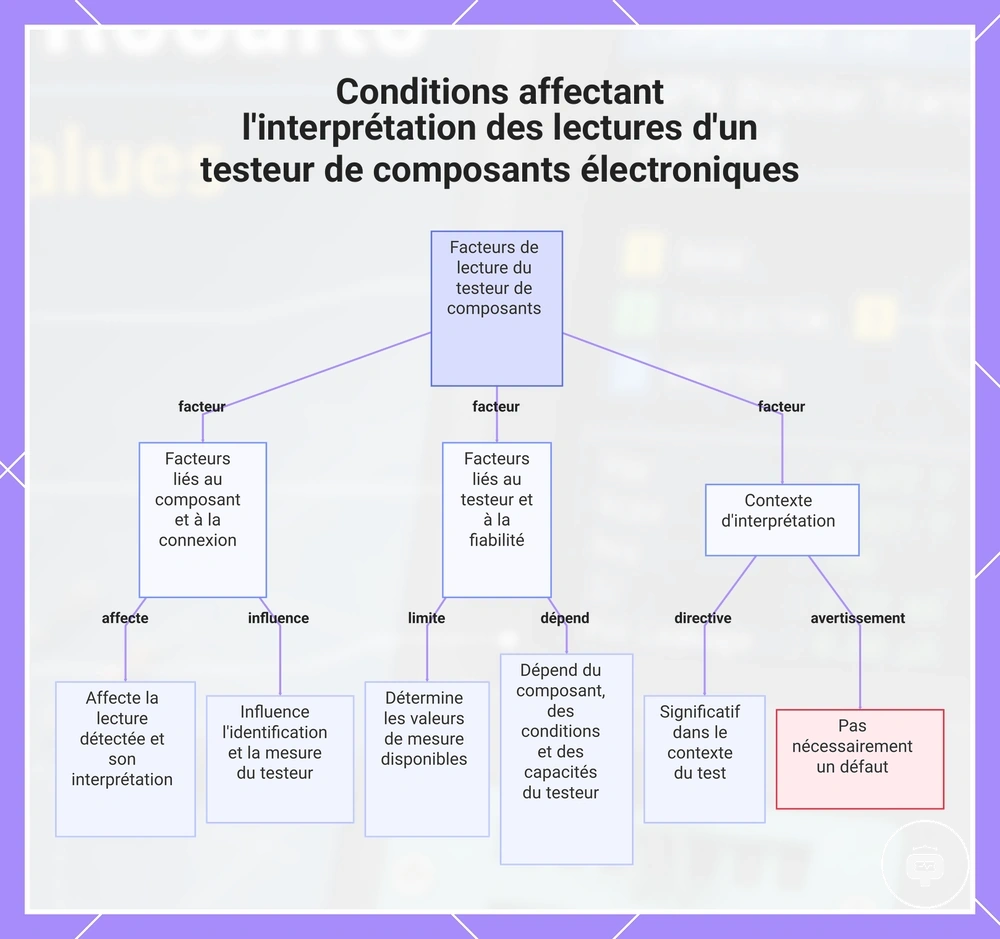

Ce graphique montre les facteurs clés qui influencent la façon dont les lectures d'un testeur de composants électroniques sont interprétées, notamment la configuration du test, le testeur et les facteurs de fiabilité, ainsi que le contexte d'interprétation.
