Mesures erronées et échecs de détection d'un testeur de composants électroniques

Lorsqu'un testeur de composants électroniques produit des mesures erronées ou ne parvient pas à détecter un composant, le résultat peut refléter une erreur de mesure, une connexion instable, l'état du composant ou la configuration de test. Un résultat inconnu ne confirme pas en soi que le composant est défectueux.

Le testeur de composants électroniques peut mesurer ou identifier un composant différemment lorsque le contact de la prise, le placement des sondes, les broches du composant ou les conditions de test changent. Les valeurs incorrectes et les échecs de détection nécessitent en conséquence un diagnostic couvrant le testeur, les points de connexion et le composant plutôt qu'une cause unique supposée.

Ce périmètre de dépannage couvre les mesures inattendues, les échecs de reconnaissance, les facteurs de connexion et les conditions de test. Chaque symptôme doit être évalué dans son contexte avant d'envisager une réparation, un étalonnage ou un remplacement.

Pourquoi les testeurs de composants électroniques donnent des mesures incorrectes ou affichent des résultats inconnus

Les résultats d'un testeur de composants électroniques dépendent de l'état du composant, de la qualité de la connexion et de l'état du testeur. Des mesures incorrectes ou des résultats inconnus peuvent apparaître lorsqu'une ou plusieurs de ces conditions affectent la façon dont le testeur mesure ou identifie un composant. Le résultat affiché doit être interprété dans le contexte du test plutôt que considéré comme un diagnostic définitif.

Une évaluation large est généralement plus fiable que de supposer une seule panne. La capacité de mesure, la stabilité de la connexion et les conditions de test peuvent toutes influencer le résultat, et comprendre les accuracy limits aide à expliquer pourquoi différentes situations peuvent produire des mesures différentes. Un résultat inconnu ne signifie pas toujours que le composant testé est défaillant.

• L'état du composant peut affecter l'identification ou les valeurs mesurées.
• Les connexions des sondes ou des supports peuvent influencer la stabilité de la mesure.
• L'état du testeur ou son mode de fonctionnement peut affecter le comportement de détection.
• Les conditions de test peuvent modifier la façon dont le testeur de composants électroniques interprète le composant connecté.

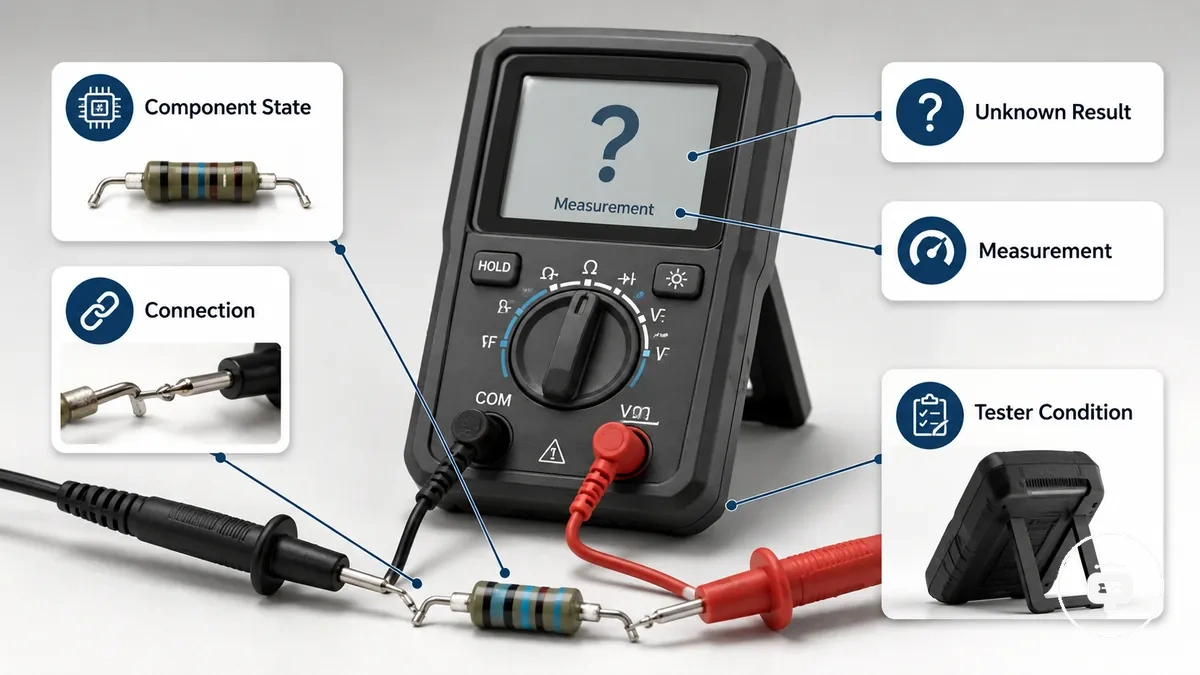

L'image ci-dessous montre la relation entre le testeur, le composant connecté et les points de connexion qui peuvent influencer les résultats de mesure. Elle illustre les conditions évaluées plutôt qu'une panne confirmée.

Considérer ces conditions comme des facteurs de diagnostic liés crée une base plus claire pour interpréter des symptômes spécifiques sans supposer que chaque mesure inattendue a la même cause.

Symptômes courants des problèmes de testeur de composants électroniques

Les symptômes montrent comment un testeur de composants électroniques se comporte pendant la mesure, mais ils n'identifient pas par eux-mêmes la cause sous-jacente. Des lectures erronées, un résultat de composant inconnu et des mesures incohérentes peuvent chacun indiquer une condition de test qui nécessite une évaluation plus approfondie.

Les symptômes doivent être reconnus avant d'être interprétés. Le même résultat visible peut apparaître avec différents composants ou configurations de test, donc un seul symptôme ne doit pas être considéré comme la preuve d'une panne spécifique.

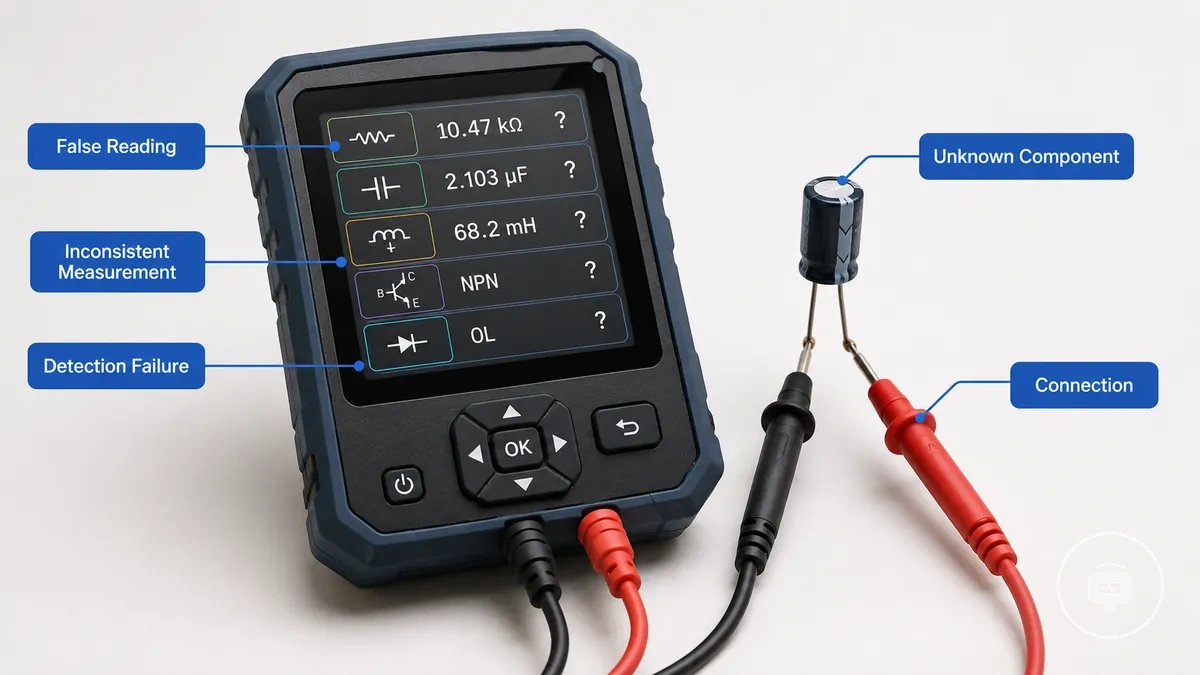

La liste ci-dessous regroupe les symptômes courants observés par l'utilisateur sans attribuer de cause définitive ni recommander une méthode de réparation.

• Valeurs incorrectes : La mesure affichée diffère du résultat attendu et peut indiquer une condition qui nécessite une vérification supplémentaire.
• Composant inconnu : Le testeur affiche un résultat inconnu ou ne peut pas identifier le composant connecté, ce qui ne signifie pas nécessairement que le composant est défaillant.
• Mesure incohérente : Des tests répétés montrent des valeurs différentes ou des identifications différentes dans des conditions similaires.
• Échec de détection : Le testeur ne reconnaît pas le composant connecté ou n'affiche aucun résultat significatif.
• Affichage instable : Les lectures changent de manière inattendue lors de mesures répétées, indiquant qu'un diagnostic supplémentaire peut être nécessaire.

Valeurs erronées, lectures fausses et mesures incohérentes

Lorsqu'une valeur mesurée diffère de l'attribut attendu du composant, le résultat peut indiquer un symptôme lié à la mesure plutôt qu'une panne confirmée. Une résistance, une capacité ou une autre valeur mesurée peut varier lorsque les conditions de test, l'état du composant ou la configuration de mesure diffèrent de ce qui était attendu.

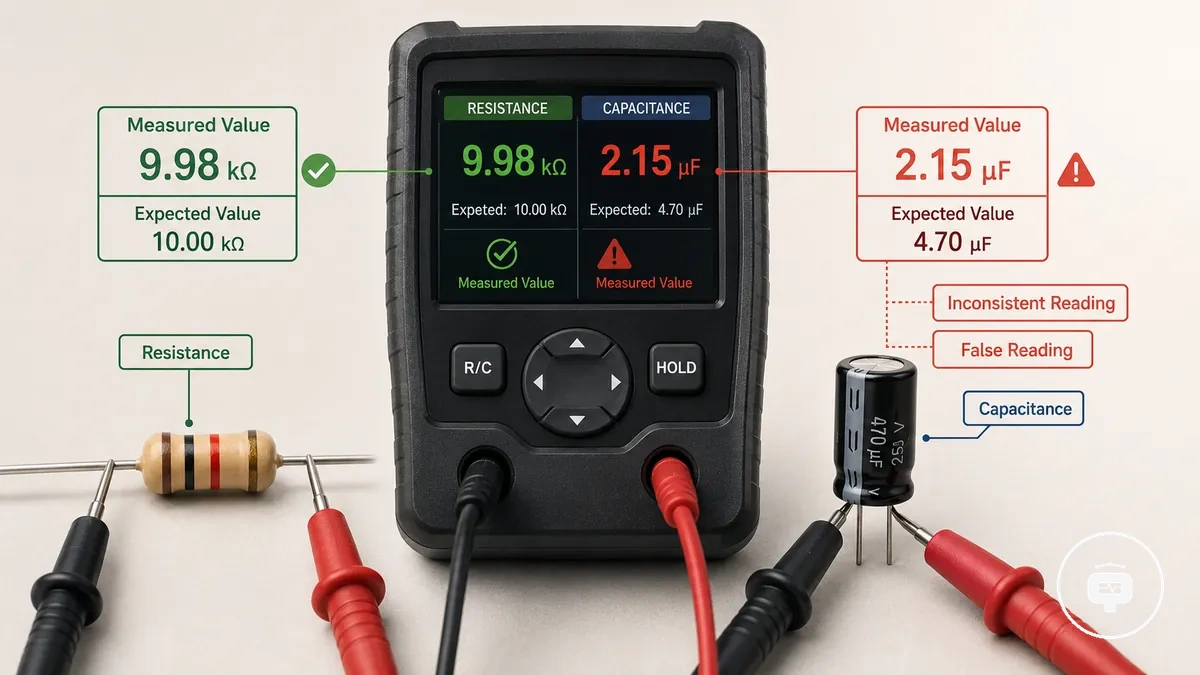

Les résultats de mesure doivent être comparés à l'attribut attendu du composant tout en reconnaissant que des tests répétés peuvent ne pas produire des lectures identiques. Une lecture incohérente peut suggérer qu'une condition influente affecte la mesure, mais le symptôme seul n'identifie pas une cause unique.

• Décalage de résistance : La résistance mesurée diffère de la valeur attendue et peut refléter la condition de test ou l'état du composant.
• Décalage de capacité : La capacité affichée ne correspond pas à l'attribut attendu dans les conditions de mesure actuelles.
• Lecture fausse : La valeur mesurée semble déraisonnable ou inattendue pour le composant testé.
• Lecture incohérente : Des mesures répétées du même composant produisent des valeurs différentes dans des conditions de test similaires.

Composants inconnus et échecs de détection

Lorsqu'un testeur de composants électroniques affiche un résultat inconnu ou ne parvient pas à détecter un composant connecté, le testeur n'a pas reconnu le composant dans les conditions de test actuelles. Un résultat inconnu est un symptôme de diagnostic et ne confirme pas en soi que le composant est endommagé.

Le processus de reconnaissance du testeur peut dépendre du type de composant, de l'état de la connexion et des conditions de mesure. Un échec de détection peut survenir lorsque le testeur ne parvient pas à identifier le composant connecté de manière cohérente. Le résultat doit être évalué avec la configuration de test plutôt que considéré comme un diagnostic définitif.

La liste ci-dessous sépare les états courants liés à la reconnaissance sans attribuer de cause unique :

• Résultat inconnu : Le testeur n'identifie pas le composant connecté et affiche un état inconnu.
• Échec de détection : Le testeur ne reconnaît pas le composant pendant le processus de mesure.
• État de la connexion : Le résultat de reconnaissance peut changer lorsque la connexion du composant ou l'état du contact se modifie.
• Reconnaissance du composant : Un composant reconnu lors d'un test et un résultat inconnu lors d'un autre peuvent indiquer qu'une évaluation supplémentaire est nécessaire plutôt que de confirmer un composant défectueux.

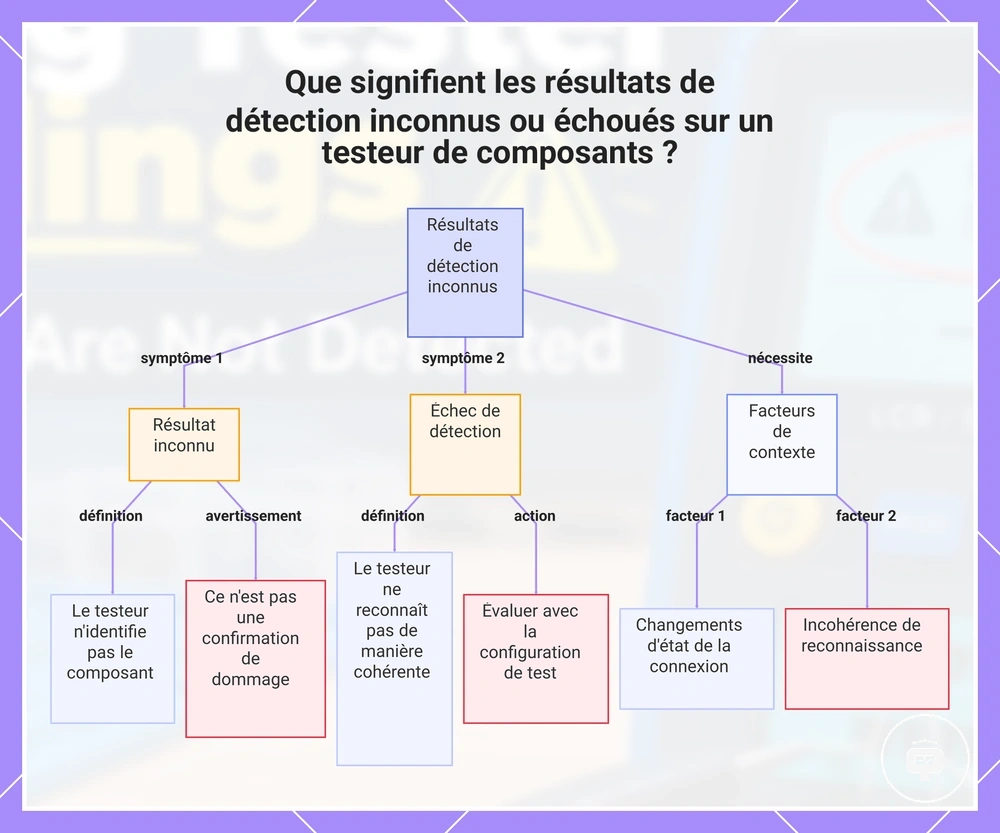

Ce graphique décompose la signification des résultats de détection inconnus et échoués, en séparant les symptômes des facteurs d'interprétation.

Causes des erreurs de détection et de mesure d'un testeur de composants électroniques

Lorsqu'un testeur de composants électroniques produit des lectures incorrectes ou ne parvient pas à reconnaître un composant, plusieurs conditions peuvent interagir pour affecter le résultat. La configuration de test, la qualité de la connexion, l'état du composant et l'environnement de mesure peuvent chacun influencer la détection ou les valeurs mesurées. Les symptômes doivent être interprétés en évaluant la situation de test complète plutôt qu'en supposant une cause unique.

Les facteurs liés à la configuration sont souvent les premières conditions à examiner car le support, le placement des sondes et la qualité de la connexion peuvent influencer le comportement de mesure. Suivre une procédure de test correcte peut aider à réduire les incohérences liées à la configuration, bien que les résultats puissent encore varier selon le composant connecté et les conditions de test.

L'état du composant est une autre catégorie qui peut affecter la reconnaissance du testeur et les valeurs mesurées. Un état de composant endommagé, dégradé ou instable peut influencer la façon dont le testeur identifie ou mesure la pièce, tandis que les problèmes de test en circuit peuvent modifier l'environnement de mesure et affecter le comportement de reconnaissance sans indiquer une cause sous-jacente unique.

La liste ci-dessous regroupe les catégories de causes courantes qui peuvent contribuer à des résultats de détection ou de mesure incorrects :

• Support : Un mauvais contact ou une insertion instable peut influencer la reconnaissance du composant et la cohérence de la mesure.
• Sonde : Le placement de la sonde ou la qualité du contact peut affecter le résultat mesuré.
• Configuration : Les conditions de test peuvent créer des effets de mesure qui diffèrent de l'attribut attendu du composant.
• État du composant : L'état physique ou électrique du composant peut affecter la façon dont le testeur le détecte ou l'identifie.
• Effet de mesure : Plusieurs conditions influentes peuvent interagir. Le symptôme observé peut ne pas indiquer une cause sous-jacente unique.

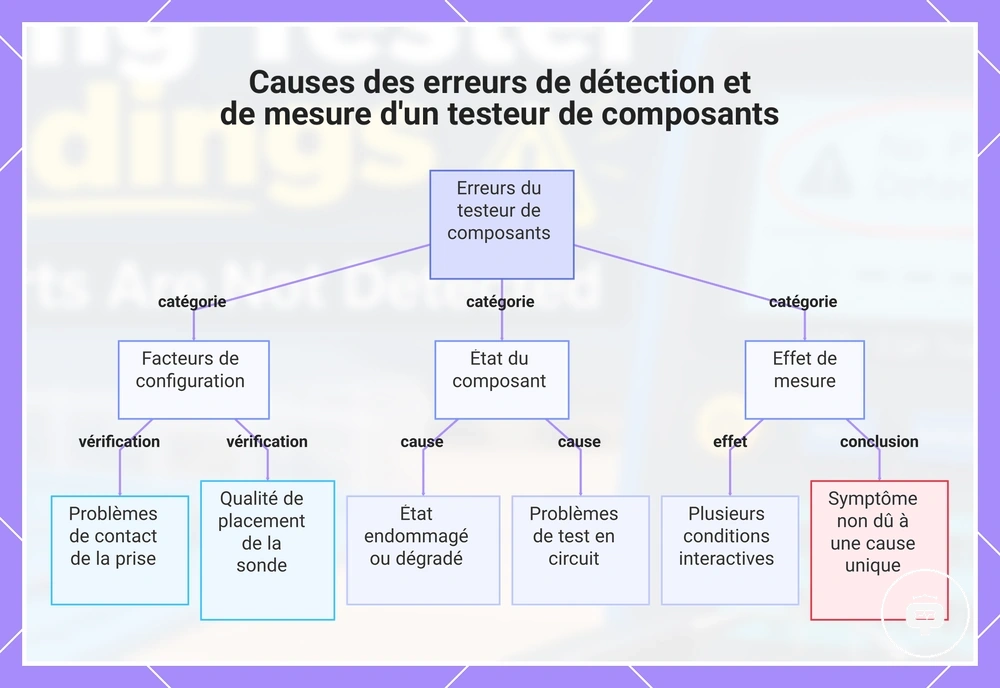

Ce graphique montre les principales catégories de causes pouvant entraîner des lectures incorrectes ou un échec de reconnaissance des composants, aidant à interpréter les symptômes en évaluant la situation de test complète.

Problèmes de support, de sonde et de connexion affectant les résultats de test

La méthode de connexion peut influencer la fiabilité de la mesure lorsque le contact du support, le contact de la sonde ou la stabilité de la connexion change pendant le test. Un contact électrique instable peut affecter la façon dont le testeur mesure ou reconnaît un composant. Les lectures inattendues doivent être interprétées comme des symptômes possibles liés à la connexion plutôt que comme des pannes de composant confirmées.

Le contact du support et le contact de la sonde doivent rester stables pendant tout le processus de mesure, car les changements de contact physique peuvent influencer l'effet sur la lecture. Le même composant peut produire des résultats différents lorsque l'état de la connexion change, même si les autres conditions de test restent similaires.

La liste ci-dessous met en évidence les conditions de connexion courantes qui peuvent influencer la fiabilité de la mesure :

• Contact du support : Un contact incomplet ou instable peut affecter la reconnaissance du composant ou les valeurs mesurées.
• Contact de la sonde : Le placement de la sonde et la qualité du contact peuvent influencer la cohérence de la mesure.
• Connexion stable : Un contact électrique cohérent peut aider à réduire la variation entre des mesures répétées.
• Effet sur la lecture : Des valeurs fluctuantes ou inattendues peuvent se produire lorsque les conditions de connexion changent pendant le test.

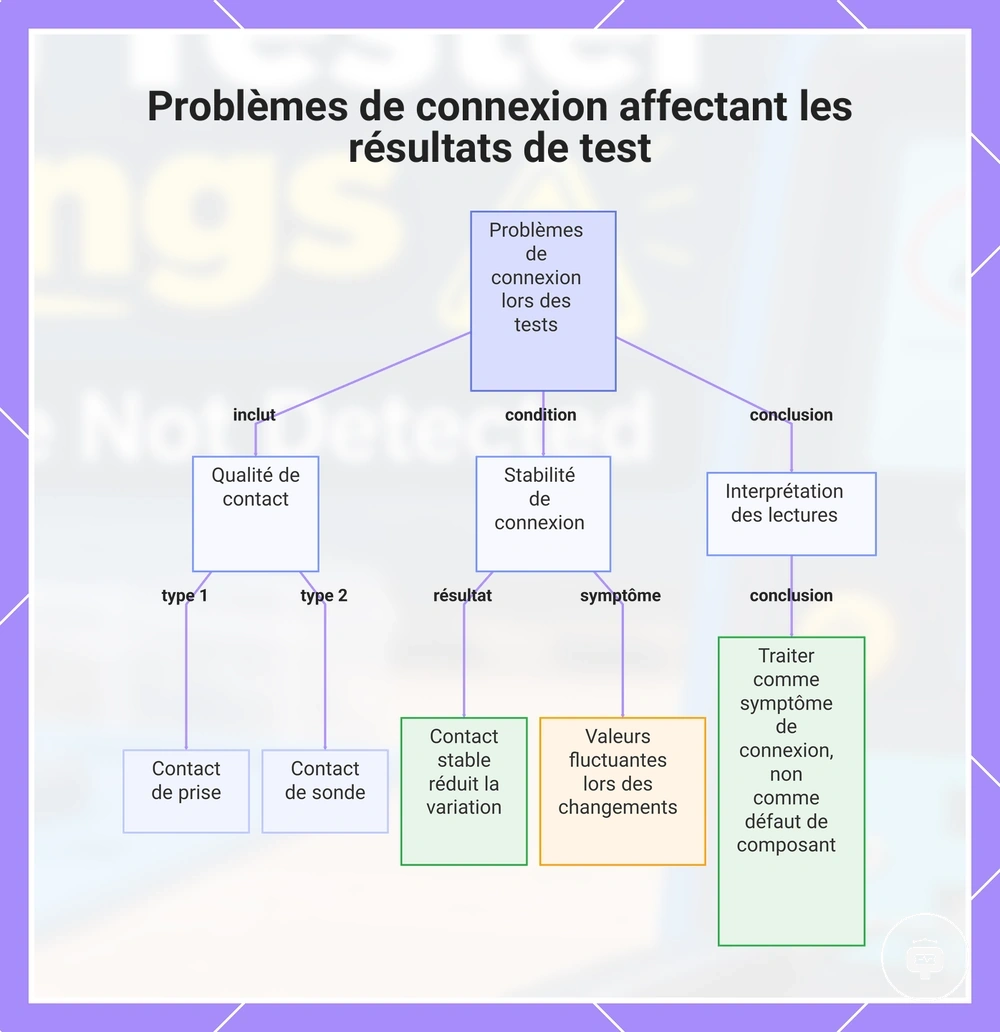

Ce graphique montre les principales conditions de connexion qui influencent la fiabilité des mesures et comment interpréter les lectures inattendues.

État du composant et facteurs de configuration de test qui modifient les résultats

Lorsque l'état du composant ou la configuration de test change, la mesure observée peut également changer même si le même testeur est utilisé. L'état du composant, les conditions de configuration et l'environnement de test peuvent chacun influencer le résultat affiché. Une lecture inattendue ne doit pas être considérée comme une preuve que le composant est défaillant.

Un composant stable dans un environnement de test peut produire un résultat différent dans des conditions de configuration modifiées. Par exemple, un changement dans l'état du composant ou la configuration de test peut affecter le résultat de mesure. Les utilisateurs doivent lire les résultats correctement avant de tirer des conclusions à partir des valeurs affichées.

L'interprétation des résultats dépend de la relation entre l'état du composant et la configuration de test. Lorsque les conditions restent cohérentes, les mesures répétées peuvent être plus comparables, tandis que les changements dans la configuration ou l'état du composant peuvent produire des effets de mesure différents qui nécessitent une interprétation conditionnelle.

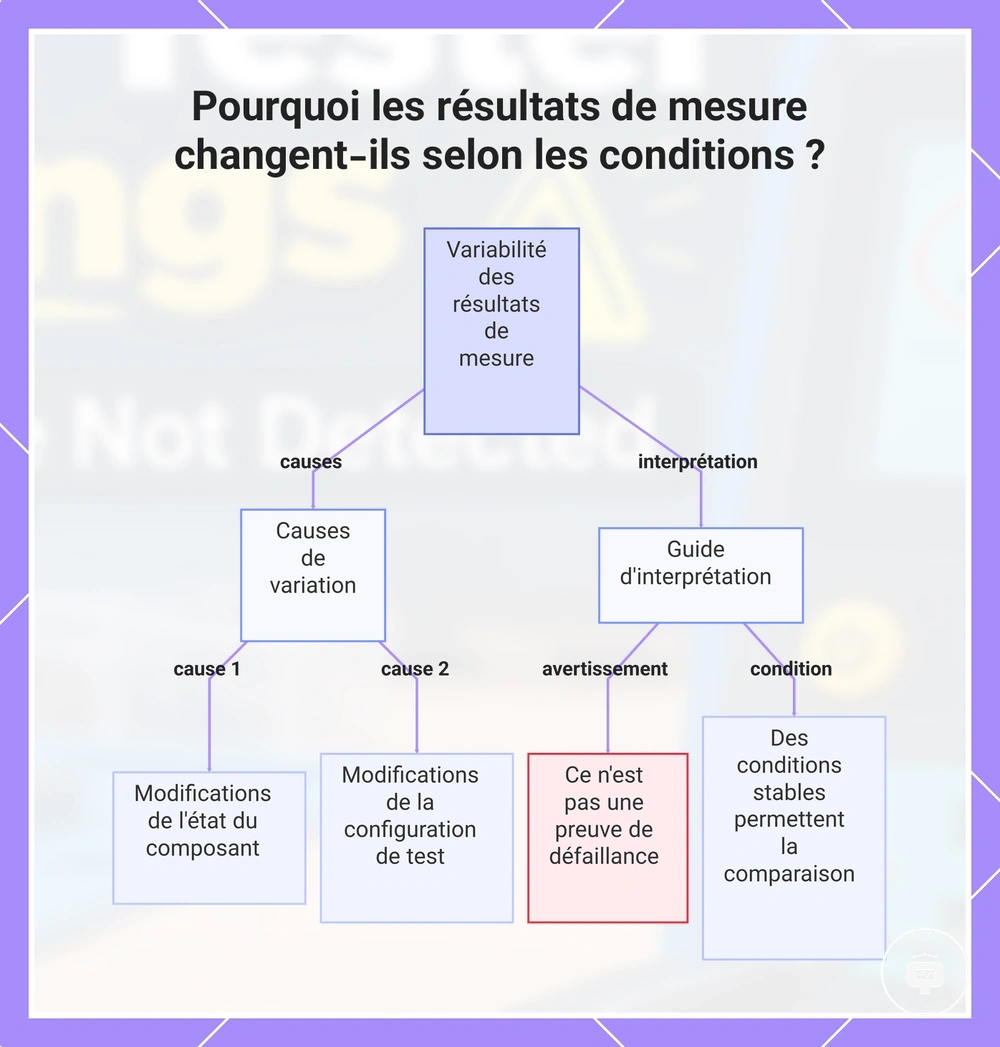

Ce graphique explique les principales causes de variation des mesures et fournit des conseils pour interpréter les résultats sans conclure à tort à une défaillance du composant.

Corriger les mesures erronées d'un testeur de composants électroniques

Corriger les mesures erronées commence par vérifier les conditions de test avant de supposer que le testeur ou le composant est défectueux. La correction appropriée dépend du symptôme observé. Chaque vérification doit confirmer si la lecture change dans des conditions de test cohérentes avant de passer à l'étape suivante.

Utilisez la liste suivante pour vérifier les conditions courantes et appliquer des corrections pratiques. Si des vérifications répétées produisent encore des résultats incohérents, il peut être approprié d'étalonner le testeur avant de tirer des conclusions sur la précision des mesures.

1. Vérifier la configuration : Confirmer que le composant est positionné correctement, puis répéter la mesure dans des conditions de test similaires.
2. Reconnecter le composant : Retirer et reconnecter le composant, puis répéter le test pour déterminer si le résultat affiché change.
3. Répéter la mesure : Comparer les lectures répétées. Si le résultat reste cohérent, l'interprétation peut être plus fiable. Si les valeurs continuent de varier, continuer à vérifier la configuration et l'état du testeur.
4. Effectuer une vérification d'étalonnage : Si des différences de mesure persistent après avoir vérifié la configuration et répété le test, vérifier si l'étalonnage peut influencer le résultat observé.

La correction dépend de la cause identifiée. Lorsqu'une étape de vérification modifie le résultat affiché, le problème peut être lié aux conditions de test. Si le même symptôme persiste après ces vérifications, un diagnostic supplémentaire peut être nécessaire plutôt que de supposer que le testeur ou le composant est défaillant.

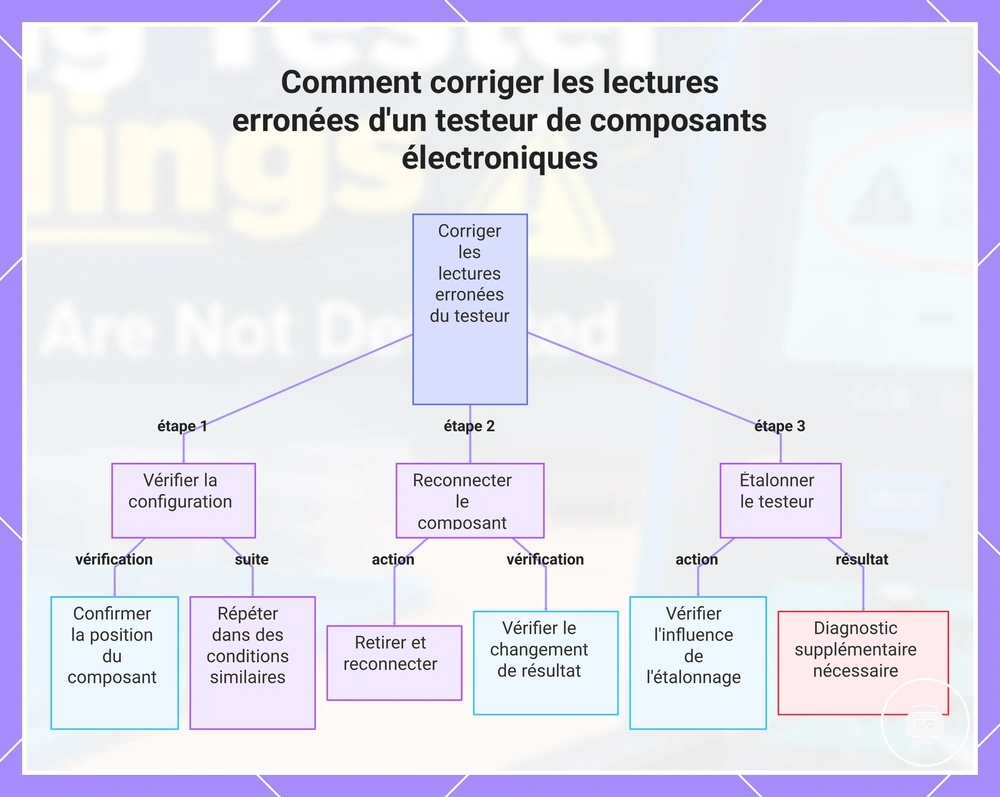

Ce diagramme présente le processus de dépannage étape par étape pour corriger les lectures erronées d'un testeur de composants électroniques, incluant la vérification de la configuration, la reconnexion et les contrôles d'étalonnage.

Vérifier les connexions et répéter les tests correctement

Lorsqu'un testeur de composants électroniques produit une lecture peu fiable, la vérification immédiate doit se concentrer sur l'état de la connexion, le placement du composant et les conditions de mesure répétée. Répéter le test dans des conditions cohérentes peut aider à déterminer si le résultat affiché change avant d'envisager un diagnostic supplémentaire.

1. Vérifier la connexion : S'assurer que le composant reste correctement connecté, car des changements de contact peuvent influencer la mesure.
2. Confirmer le placement du composant : Vérifier que le composant est positionné de manière cohérente avant de répéter la mesure.
3. Répéter la mesure : Effectuer une autre mesure avec la même configuration et comparer le résultat affiché avec la lecture précédente.
4. Vérifier les résultats répétés : Si les mesures répétées restent similaires, la lecture peut être plus cohérente. Si le résultat change, vérifier à nouveau l'état de la connexion et le placement du composant avant de continuer.

Quand une vérification d'étalonnage ou une inspection matérielle du testeur est nécessaire

Une inspection plus poussée du testeur devient appropriée lorsque des lectures incorrectes persistent après que les vérifications de base ont produit des résultats cohérents mais peu fiables. La décision d'inspecter le testeur ou d'effectuer une vérification d'étalonnage dépend des symptômes observés et de l'état du testeur, plutôt que de considérer que chaque problème de mesure nécessite la même réponse.

Si une vérification répétée ne modifie pas le résultat, une évaluation supplémentaire peut être appropriée. Lorsque la précision de la mesure reste incertaine après les vérifications de base, les utilisateurs peuvent avoir besoin d'étalonner le testeur dans le cadre d'un processus de vérification plus large, plutôt que de supposer que l'étalonnage est toujours requis.

La liste suivante peut aider à déterminer si une inspection supplémentaire est appropriée :

• Vérification de base : Confirmer que des mesures répétées dans des conditions similaires continuent de produire le même résultat inattendu.
• Indicateur d'étalonnage : Envisager une vérification d'étalonnage lorsque la vérification répétée n'explique pas le comportement de mesure.
• Auto-test : Si le testeur inclut une fonction d'auto-test, vérifier son résultat avant de supposer un problème matériel.
• État matériel : Inspecter le testeur pour détecter une usure ou des dommages visibles pouvant affecter la fiabilité de la mesure.
