Étalonner un testeur de composants électroniques
L'étalonnage d'un testeur de composants électroniques commence par l'identification de la fonction d'étalonnage et le suivi de la procédure prévue pour ce type de testeur. L'étalonnage est un processus d'ajustement du testeur utilisé pour favoriser des mesures plus cohérentes dans des conditions de fonctionnement et de connexion appropriées. Il ne garantit pas une précision de mesure parfaite ni n'élimine toute source d'erreur possible. Pour les fonctions de testeur plus larges et le contexte de mesure, consultez le electronic component testers hub.
La procédure d'étalonnage peut impliquer un autotest intégré, des connexions de points de test spécifiés, des sondes déconnectées ou un composant de référence, selon le testeur. Le testeur de composants électroniques utilise ces conditions d'étalonnage pour évaluer ou ajuster le comportement de mesure interne. La qualité de la connexion, l'état des fils, la stabilité de l'alimentation, l'état du testeur et la configuration de référence requise peuvent influencer le résultat de l'étalonnage. Un processus d'étalonnage terminé peut améliorer la cohérence des mesures, mais le résultat dépend toujours de la conception, de l'état et de la méthode prise en charge du testeur.
Avant de commencer l'étalonnage, vérifiez le mode d'étalonnage requis, la disposition des connexions, les conditions d'alimentation et les entrées de référence du testeur. Ces vérifications préparatoires réduisent les erreurs liées à la configuration et établissent les conditions nécessaires aux étapes d'étalonnage ultérieures.
Objectif et portée de la précision de l'étalonnage du testeur de composants électroniques
L'étalonnage du testeur de composants électroniques est le processus de vérification et, lorsque pris en charge, d'ajustement du testeur afin que ses mesures restent aussi cohérentes et fiables que possible dans des conditions de référence définies. L'objectif de l'étalonnage est de favoriser des lectures fiables plutôt que de garantir une précision de mesure parfaite. L'étalonnage s'applique au testeur, à sa fonction de mesure et aux conditions dans lesquelles il est évalué, et non à tous les scénarios de test possibles.
L'étalonnage se concentre sur la cohérence des mesures en comparant les performances du testeur à des conditions de référence connues avant une utilisation pratique. Des facteurs tels que l'état du testeur, la qualité de la connexion, la stabilité de l'alimentation et la méthode d'étalonnage peuvent influencer le résultat. Les résultats peuvent varier selon les conceptions de testeur. L'étalonnage aide à distinguer la variation normale de mesure des problèmes causés par la configuration ou les conditions de fonctionnement, mais il reste distinct du diagnostic plus large des limites de précision et du dépannage. Pour une explication plus large de la fiabilité des mesures, consultez accuracy checks.

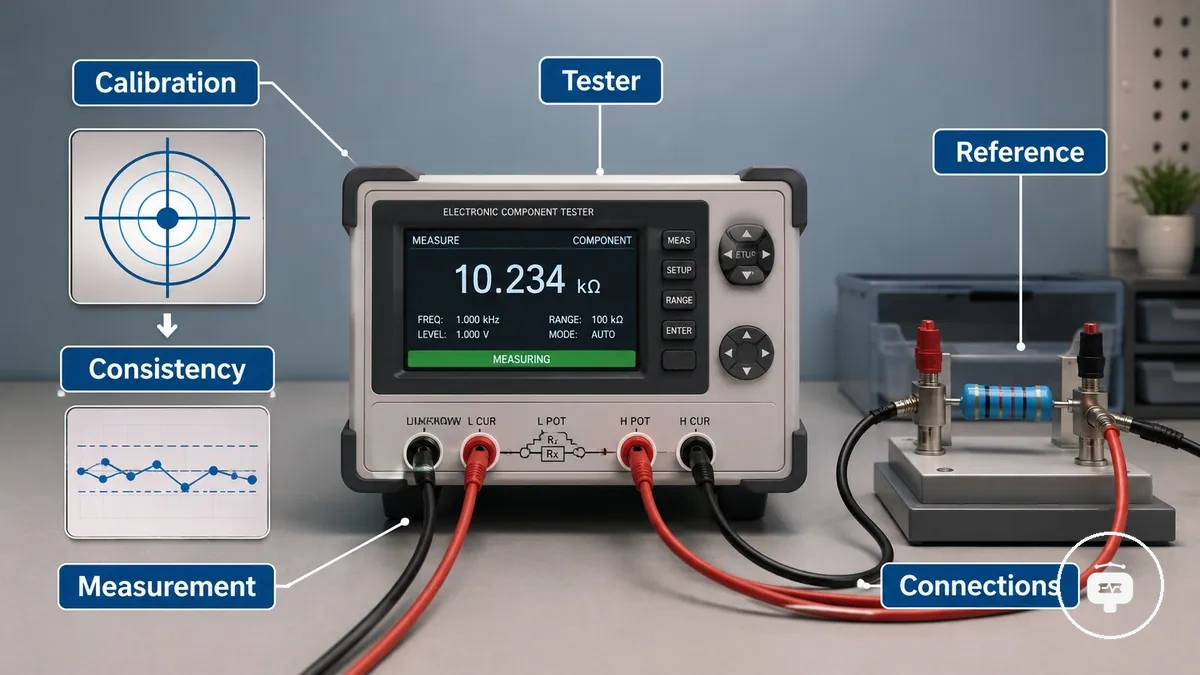

L'illustration ci-dessous présente une configuration d'étalonnage typique, comprenant l'interface du testeur, les connexions d'étalonnage et une disposition de référence utilisée pendant le processus d'étalonnage.
L'étalonnage établit les conditions de fonctionnement nécessaires à des mesures fiables avant que les étapes de préparation ou les ajustements ne commencent. Comprendre ces limites aide à définir les exigences de préparation pour le processus d'étalonnage sans s'étendre à une évaluation complète de la précision ou au dépannage.
Préparer un testeur de composants électroniques pour l'étalonnage
Préparer un testeur de composants électroniques avant l'étalonnage aide à réduire les conditions liées à la configuration qui peuvent influencer les résultats d'étalonnage. La préparation requise dépend de la conception du testeur, de la méthode d'étalonnage et des conditions de référence plutôt que d'une procédure universelle unique. Les pratiques générales d'utilisation peuvent également être consultées via préparer le testeur.

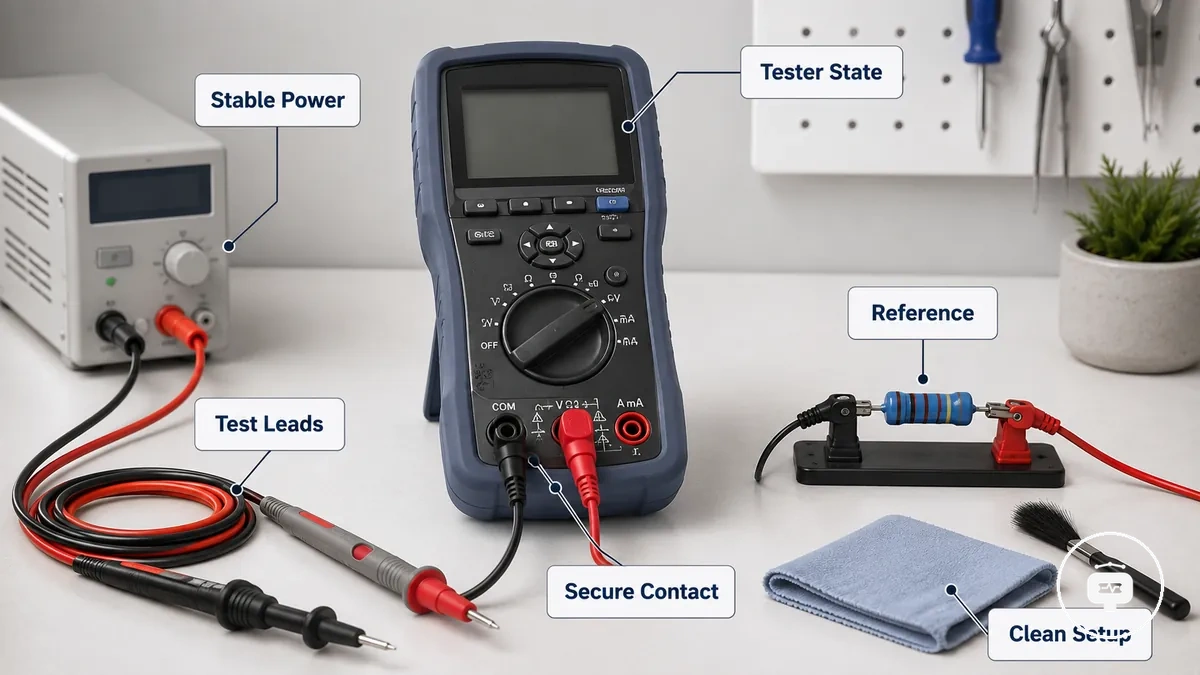

Les conditions de préparation présentées ci-dessous illustrent une configuration typique prête pour l'étalonnage avec des fils connectés, une alimentation stable et une zone de test organisée.
- Confirmer que le testeur est dans l'état de fonctionnement requis avant de commencer l'étalonnage.
- Vérifier que la source d'alimentation est stable et adaptée au testeur.
- Inspecter les fils de test et la qualité de la connexion pour un contact sûr et des dommages visibles.
- Utiliser le composant de référence ou la condition de référence appropriée si le testeur en requiert un.
- Maintenir la zone d'étalonnage organisée et minimiser les mouvements inutiles des fils pendant la configuration.
- Vérifier que toutes les connexions d'étalonnage requises sont complètes avant de commencer la procédure d'étalonnage.
Une connexion manquante, un composant de référence inadapté ou un mauvais contact des fils peut influencer la cohérence de l'étalonnage même lorsque le testeur fonctionne normalement. Après avoir vérifié ces conditions de préparation, le processus d'étalonnage peut se poursuivre en utilisant la méthode appropriée au testeur spécifique.
Étapes d'étalonnage du testeur de composants électroniques
L'étalonnage du testeur de composants électroniques suit un processus qui peut varier selon les conceptions de testeur, les versions de firmware et les méthodes d'étalonnage. Le processus progresse généralement à travers le mode d'étalonnage, les vérifications des connexions, les actions d'autotest, les étapes d'ajustement et la vérification, plutôt que de suivre une séquence universelle pour chaque appareil.

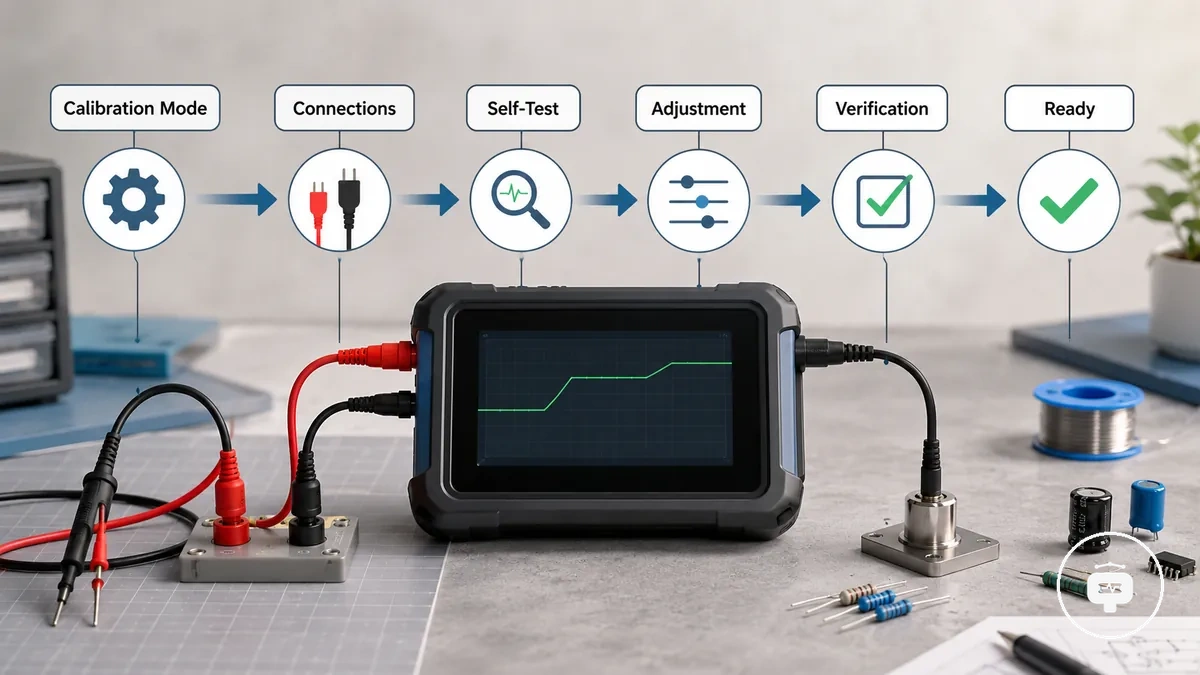

L'illustration ci-dessous montre les principales étapes d'un processus d'étalonnage et comment le testeur, ses connexions et les actions d'étalonnage sont liés pendant le processus.
- Entrer en mode d'étalonnage. Accéder à la fonction d'étalonnage du testeur en utilisant la méthode disponible pour ce modèle. La manière d'entrer en mode d'étalonnage peut différer selon les appareils.
- Effectuer les connexions requises. Connecter les fils, bornes ou composant de référence spécifiés si la méthode d'étalonnage les exige. La disposition des connexions requises dépend de la conception du testeur.
- Exécuter l'autotest. Si le testeur comprend une étape d'autotest, laissez-la se terminer avant de continuer. Suivre les invites à l'écran fournies par le testeur.
- Effectuer les ajustements d'étalonnage. Effectuer les étapes d'ajustement demandées uniquement lorsque le testeur indique qu'elles sont nécessaires. Les actions disponibles et la séquence peuvent varier selon le matériel, le firmware ou la méthode d'étalonnage.
- Vérifier l'étalonnage. Confirmer que le processus d'étalonnage se termine sans erreurs signalées et, lorsque pris en charge, vérifier les mesures dans les conditions de référence appropriées avant de remettre le testeur en utilisation normale.
Ce processus fournit des étapes d'étalonnage adaptables plutôt qu'une séquence de boutons fixe. L'ordre exact et les actions d'étalonnage disponibles dépendent de la conception et de la mise en œuvre du testeur.
Exécution des procédures d'autotest et d'ajustement du testeur de composants
Les fonctions d'autotest et d'ajustement soutiennent l'étalonnage en vérifiant le processus de mesure interne du testeur dans des conditions définies avant que l'étalonnage ne soit terminé. Un autotest peut confirmer que le testeur peut passer à l'étape d'étalonnage suivante, tandis que les fonctions d'ajustement peuvent affiner le comportement de mesure lorsque le testeur les demande. Ces fonctions contribuent à l'état d'étalonnage, mais elles ne doivent pas être considérées comme une confirmation d'une précision de mesure parfaite.
Les conditions d'achèvement de l'autotest et d'ajustement dépendent de la conception, du firmware et de la méthode d'étalonnage du testeur. Dans de nombreux cas, le testeur indique si l'autotest s'est terminé avec succès ou si une étape d'ajustement ou de confirmation supplémentaire est requise avant que l'étalonnage ne soit terminé. Si l'état d'étalonnage n'indique pas une réussite, le processus d'étalonnage peut devoir être répété après que les conditions requises ont été remplies, au lieu de supposer que le testeur est prêt pour des mesures normales.

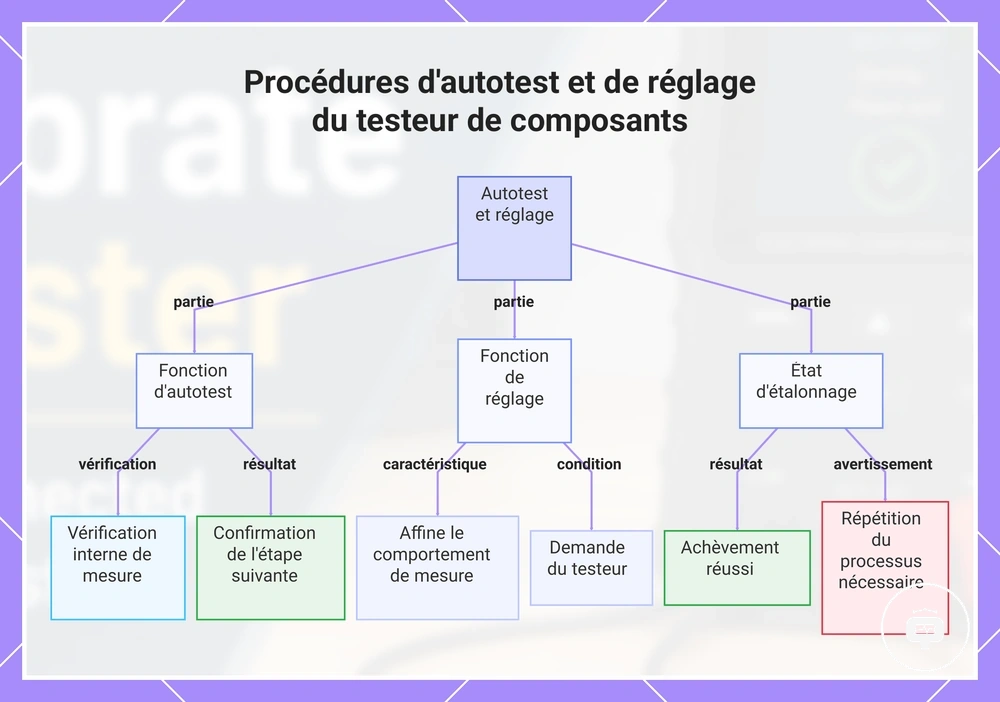

Ce diagramme explique les fonctions d'autotest et de réglage qui soutiennent l'étalonnage, leurs rôles et les résultats de l'état d'étalonnage.
Utilisation des fils d'étalonnage et des composants de référence
Les fils d'étalonnage et un composant de référence soutiennent l'étalonnage en fournissant les connexions électriques et les conditions de référence nécessaires au testeur pour exécuter sa procédure d'étalonnage. Leur rôle est d'établir des entrées d'étalonnage appropriées afin que le testeur puisse évaluer ou ajuster son comportement de mesure. Les fils d'étalonnage, le composant de référence ou la disposition de référence requis dépendent de la conception du testeur et de la procédure d'étalonnage choisie, plutôt que d'une configuration universelle.
La qualité de la connexion peut influencer les résultats d'étalonnage car des contacts desserrés, un placement incorrect des fils ou un composant de référence inadapté peuvent affecter le processus d'étalonnage. Lorsque les fils d'étalonnage et le composant de référence requis sont connectés conformément à la procédure d'étalonnage du testeur, l'état d'étalonnage résultant peut mieux refléter les conditions de référence prévues. Même après la réussite de l'étalonnage, le comportement de mesure peut toujours dépendre de la conception du testeur, de la qualité de la connexion et des conditions de référence utilisées pendant l'étalonnage.

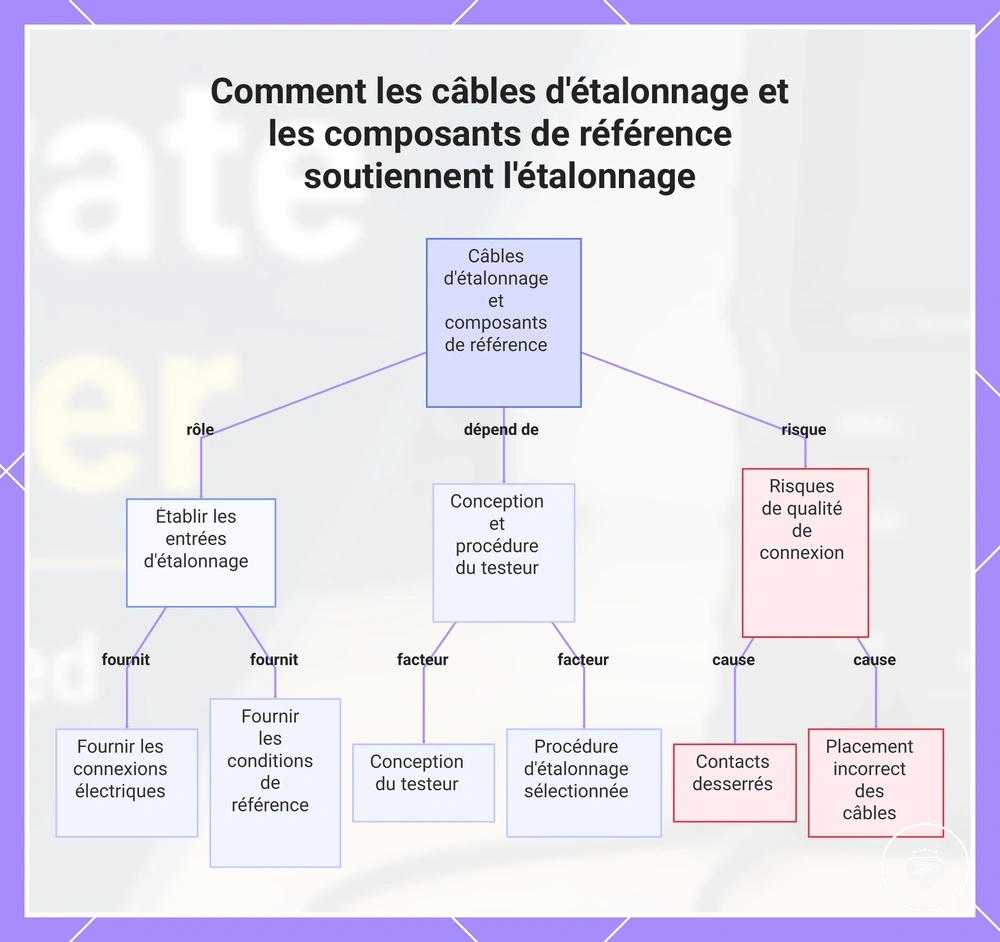

Ce graphique montre le rôle des câbles d'étalonnage et des composants de référence, leur dépendance vis-à-vis de la conception et de la procédure du testeur, ainsi que les risques de qualité de connexion qui affectent les résultats d'étalonnage.
Erreurs d'étalonnage et testeur de composants électroniques qui ne s'étalonne pas
Lorsqu'un testeur de composants électroniques ne s'étalonne pas ou signale une erreur d'étalonnage, la cause est souvent liée aux conditions de configuration, à la configuration d'étalonnage ou à des limitations propres au testeur plutôt qu'à un défaut universel unique. Identifier d'abord le symptôme permet de réduire les causes possibles avant de répéter la procédure d'étalonnage.
Utilisez la liste de vérification suivante pour associer le problème d'étalonnage observé à une cause probable et à une vérification appropriée.
- L'étalonnage ne démarre pas : Le testeur peut ne pas être en mode d'étalonnage, ou la séquence requise peut ne pas avoir été suivie pour ce modèle. Confirmez la méthode d'étalonnage appropriée avant de redémarrer le processus.
- L'étalonnage ne se termine pas : Une connexion ou une condition de référence requise peut être manquante ou incorrecte. Vérifiez que les connexions d'étalonnage et les entrées de référence correspondent à la procédure du testeur.
- L'ajustement échoue ou signale une erreur : L'étape d'ajustement peut dépendre de l'état d'étalonnage actuel du testeur ou des conditions de fonctionnement. Ne répétez l'étalonnage qu'après avoir satisfait aux conditions requises.
- L'étalonnage se termine mais les résultats restent incohérents : Le comportement de mesure peut encore dépendre de la qualité de la connexion, de l'état du testeur ou des conditions de référence utilisées pendant l'étalonnage. Vérifiez la configuration d'étalonnage avant d'examiner des problèmes de mesure plus larges.
Certains échecs d'étalonnage peuvent nécessiter des vérifications supplémentaires car les fonctions d'étalonnage, les exigences de référence et les méthodes d'ajustement varient selon les conceptions de testeur. Si l'étalonnage se termine mais que les problèmes de mesure persistent, consultez solutions aux mesures erronées pour un diagnostic plus large.

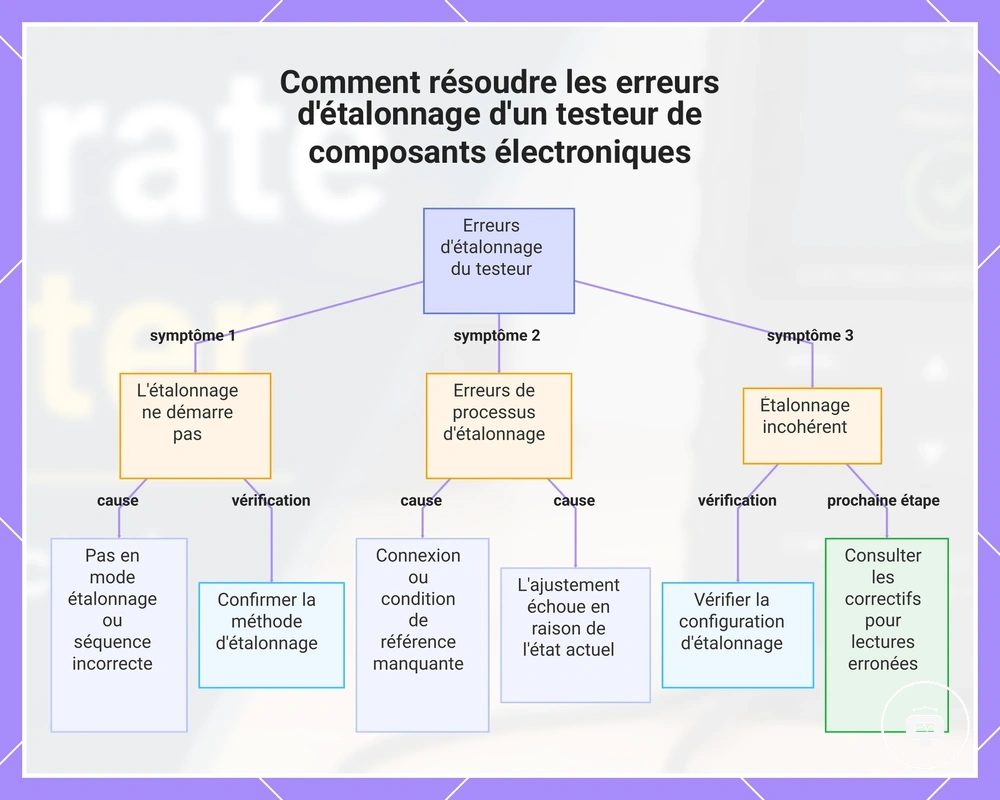

Ce diagramme aide à identifier la cause probable d'une erreur d'étalonnage en associant le symptôme observé à la vérification appropriée.
Réinitialisation des paramètres d'étalonnage et revérification des conditions du testeur
La réinitialisation des paramètres d'étalonnage peut aider lorsqu'un testeur de composants électroniques reste dans un état d'étalonnage incomplet, signale à plusieurs reprises une erreur d'ajustement ou ne reconnaît pas les conditions d'étalonnage requises. Une réinitialisation ne doit être effectuée que lorsqu'elle est prise en charge par la procédure spécifique au testeur, car le comportement de réinitialisation et les paramètres d'étalonnage stockés peuvent varier selon la conception. Avant de répéter l'étalonnage, confirmez que le testeur est revenu à l'état d'étalonnage prévu au lieu de supposer que la réinitialisation a résolu le problème.
La vérification doit porter sur les paramètres d'étalonnage, l'état des connexions, les entrées de référence, l'état de l'alimentation et les autres conditions de fonctionnement requises par le testeur. Si ces conditions correspondent à la procédure d'étalonnage applicable, répétez l'étalonnage et vérifiez si l'état d'étalonnage change ou si la même erreur persiste. Si le problème persiste, évitez les réinitialisations répétées et traitez le résultat comme une condition d'étalonnage propre au testeur pouvant nécessiter une vérification basée sur la procédure plutôt qu'une réparation générale de l'appareil.

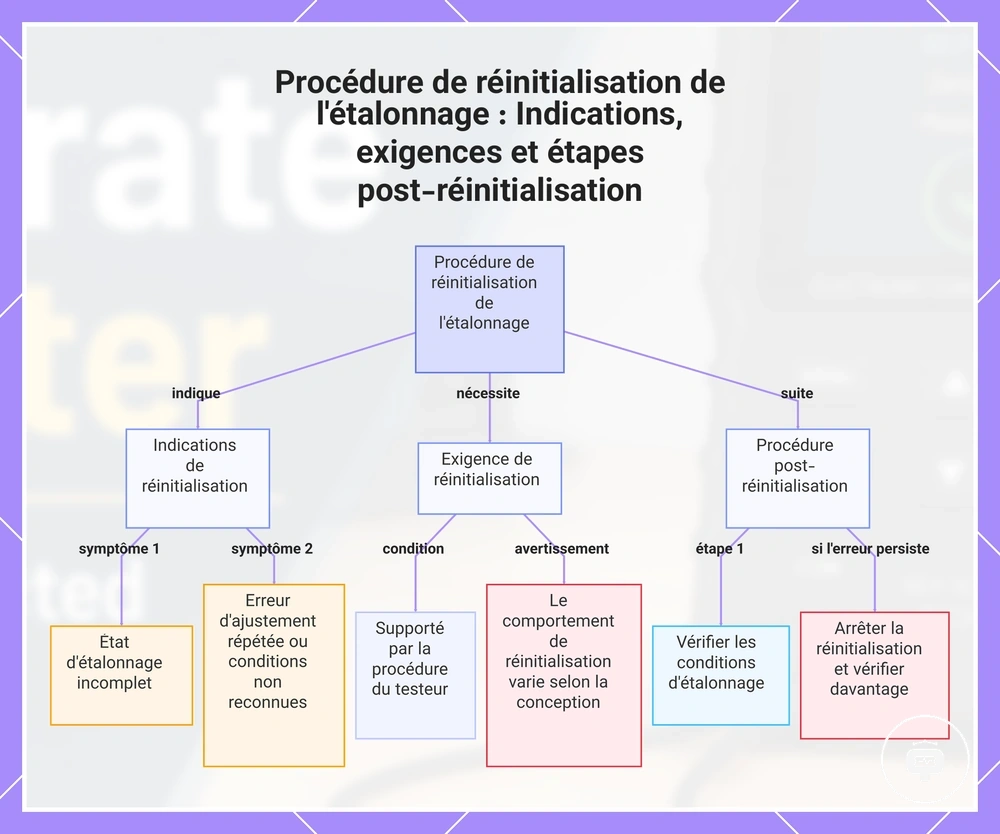

Ce graphique montre les indications pour réinitialiser les paramètres d'étalonnage, l'exigence de support spécifique au testeur et les étapes à suivre après une réinitialisation, y compris la gestion des erreurs persistantes.
