كيفية معايرة جهاز اختبار المكونات الإلكترونية

تبدأ معايرة جهاز اختبار المكونات الإلكترونية بتحديد وظيفة المعايرة واتباع الإجراء المخصص لتصميم ذلك الجهاز. المعايرة هي عملية ضبط للجهاز تُستخدم لدعم قياسات أكثر اتساقًا في ظل ظروف التشغيل والتوصيل المناسبة. وهي لا تضمن دقة قياس مثالية ولا تزيل كل مصدر محتمل للخطأ. لمعرفة وظائف الجهاز الأوسع وسياق القياس، راجع electronic component testers hub.

قد يتضمن إجراء المعايرة اختبارًا ذاتيًا مدمجًا، أو توصيلات نقاط اختبار محددة، أو مجسات مفصولة، أو مكونًا مرجعيًا، اعتمادًا على الجهاز. يستخدم جهاز اختبار المكونات الإلكترونية ظروف المعايرة هذه لتقييم أو ضبط سلوك القياس الداخلي. يمكن أن تؤثر جودة التوصيل، وحالة المجسات، واستقرار الطاقة، وحالة الجهاز، والإعداد المرجعي المطلوب على نتيجة المعايرة. قد تؤدي عملية المعايرة المكتملة إلى تحسين اتساق القياس، لكن النتيجة لا تزال تعتمد على تصميم الجهاز وحالته والطريقة المدعومة.

قبل بدء المعايرة، تأكد من وضع المعايرة المطلوب للجهاز، وترتيب التوصيل، وحالة الطاقة، والمدخلات المرجعية. تقلل فحوصات التحضير هذه من الأخطاء المتعلقة بالإعداد وتحدد الظروف اللازمة لخطوات المعايرة اللاحقة.

غرض معايرة جهاز اختبار المكونات الإلكترونية ونطاق الدقة

معايرة جهاز اختبار المكونات الإلكترونية هي عملية فحص وضبط الجهاز، حيثما كان ذلك مدعومًا، بحيث تظل قياساته متسقة وموثوقة قدر الإمكان في ظل ظروف مرجعية محددة. الغرض من المعايرة هو دعم قراءات موثوقة بدلاً من ضمان دقة قياس مثالية. تنطبق المعايرة على الجهاز ووظيفة القياس والظروف التي يتم تقييمها في ظلها، وليس على كل سيناريو اختبار محتمل.

تركز المعايرة على اتساق القياس من خلال مقارنة أداء الجهاز بظروف مرجعية معروفة قبل الاستخدام العملي. يمكن أن تؤثر عوامل مثل حالة الجهاز وجودة التوصيل واستقرار الطاقة وطريقة المعايرة على النتيجة، وقد تختلف النتائج بين تصاميم الأجهزة. تساعد المعايرة في التمييز بين تباين القياس الطبيعي والمشكلات الناجمة عن ظروف الإعداد أو التشغيل، ولكنها تظل منفصلة عن التشخيص الأوسع لحدود الدقة واستكشاف الأخطاء. للحصول على شرح أوسع لموثوقية القياس، راجع accuracy checks.

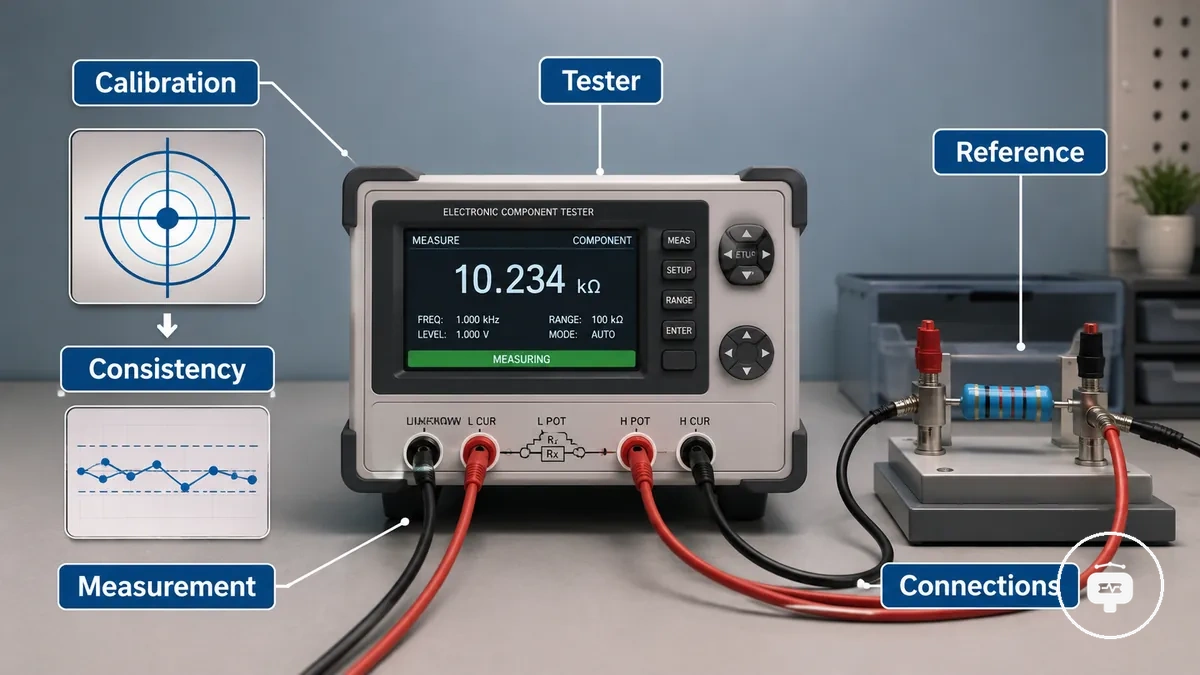

يوضح الرسم التوضيحي أدناه إعداد معايرة نموذجي، بما في ذلك واجهة الجهاز وتوصيلات المعايرة وترتيب مرجعي يُستخدم أثناء عملية المعايرة.

تُرسي المعايرة ظروف التشغيل اللازمة للقياسات الموثوقة قبل البدء في خطوات التحضير أو الضبط. يساعد فهم هذه الحدود في تحديد متطلبات التحضير لعملية المعايرة دون التوسع في تقييم الدقة الكامل أو استكشاف الأخطاء.

تحضير جهاز اختبار المكونات الإلكترونية للمعايرة

يساعد تحضير جهاز اختبار المكونات الإلكترونية قبل المعايرة في تقليل الظروف المتعلقة بالإعداد التي قد تؤثر على نتائج المعايرة. يعتمد التحضير المطلوب على تصميم الجهاز وطريقة المعايرة والظروف المرجعية بدلاً من إجراء واحد شامل. يمكن مراجعة ممارسات التشغيل العامة من خلال خطوات تجهيز جهاز الاختبار.

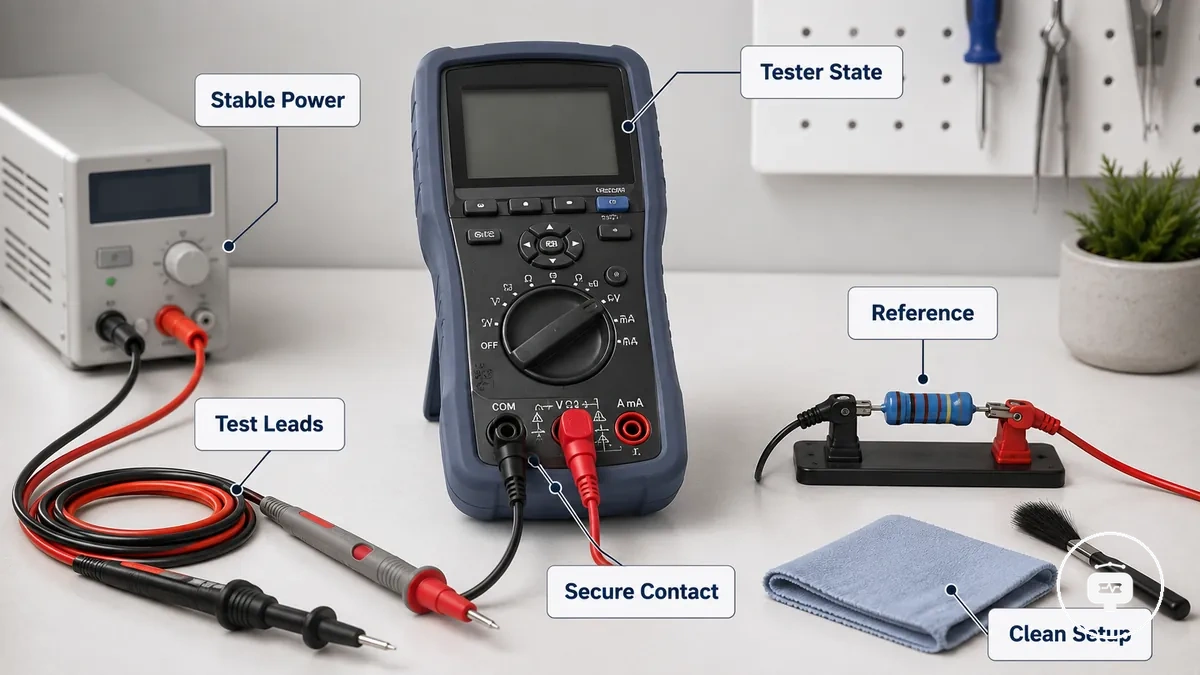

تظهر ظروف التحضير الموضحة أدناه إعدادًا نموذجيًا جاهزًا للمعايرة مع أسلاك توصيل متصلة ومصدر طاقة مستقر ومنطقة اختبار منظمة.

• تأكد من أن الجهاز في حالة التشغيل المطلوبة قبل بدء المعايرة.
• تحقق من أن مصدر الطاقة مستقر ومناسب للجهاز.
• افحص أسلاك الاختبار وجودة التوصيل للتأكد من التلامس الآمن وعدم وجود تلف ظاهر.
• استخدم المكون المرجعي المناسب أو الحالة المرجعية إذا كان الجهاز يتطلب ذلك.
• حافظ على تنظيم منطقة المعايرة وقلل الحركة غير الضرورية للأسلاك أثناء الإعداد.
• تحقق من اكتمال جميع توصيلات المعايرة المطلوبة قبل البدء في إجراء المعايرة.

يمكن أن يؤثر التوصيل المفقود أو المكون المرجعي غير المناسب أو ضعف تلامس الأسلاك على اتساق المعايرة حتى عندما يعمل الجهاز بشكل طبيعي. بعد التحقق من ظروف التحضير هذه، يمكن متابعة سير عمل المعايرة باستخدام الطريقة المناسبة للجهاز المحدد.

خطوات معايرة جهاز اختبار المكونات الإلكترونية

تتبع معايرة جهاز اختبار المكونات الإلكترونية سير عمل قد يختلف بين تصاميم الأجهزة وإصدارات البرامج الثابتة وطرق المعايرة. تمر العملية عمومًا عبر وضع المعايرة وفحوصات التوصيل وإجراءات الاختبار الذاتي ومراحل الضبط والتحقق، بدلاً من اتباع تسلسل واحد شامل لكل جهاز.

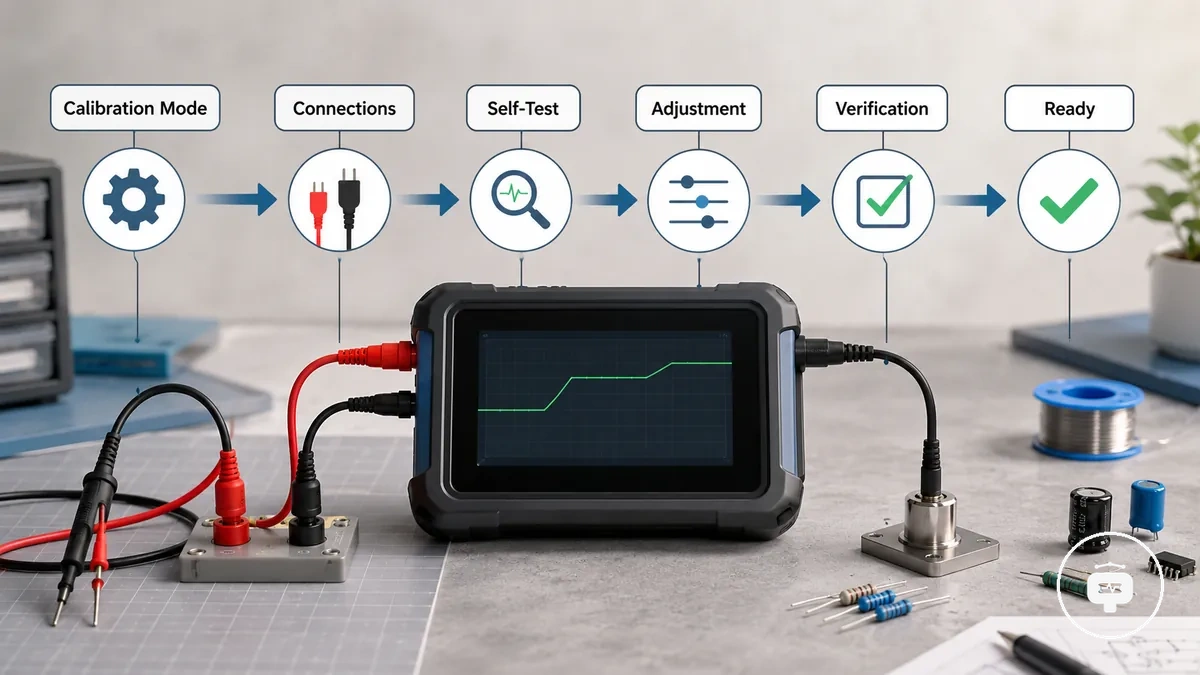

يوضح الرسم التوضيحي أدناه المراحل الرئيسية لسير عمل المعايرة وكيفية ارتباط الجهاز وتوصيلاته وإجراءات المعايرة أثناء العملية.

1. الدخول إلى وضع المعايرة. الوصول إلى وظيفة المعايرة في الجهاز باستخدام الطريقة المتاحة لذلك الطراز. قد تختلف طريقة الدخول إلى وضع المعايرة بين الأجهزة.
2. إكمال التوصيلات المطلوبة. توصيل الأسلاك أو الأطراف أو المكون المرجعي المحدد إذا كانت طريقة المعايرة تتطلب ذلك. يعتمد ترتيب التوصيل المطلوب على تصميم الجهاز.
3. تشغيل الاختبار الذاتي. إذا كان الجهاز يتضمن مرحلة اختبار ذاتي، اتركها تكتمل قبل المتابعة. اتبع أي تعليمات تظهر على شاشة الجهاز.
4. إجراء ضبط المعايرة. إكمال أي مراحل ضبط مطلوبة فقط عندما يشير الجهاز إلى الحاجة إليها. قد تختلف الإجراءات المتاحة والتسلسل حسب العتاد أو البرامج الثابتة أو طريقة المعايرة.
5. التحقق من المعايرة. التأكد من اكتمال عملية المعايرة دون أخطاء مُبلغ عنها، والتحقق من القياسات في ظل الظروف المرجعية المناسبة حيثما كان ذلك مدعومًا، قبل إعادة الجهاز إلى الاستخدام العادي.

يوفر سير العمل هذا مراحل معايرة قابلة للتكيف بدلاً من تسلسل أزرار ثابت. يعتمد الترتيب الدقيق وإجراءات المعايرة المتاحة على تصميم الجهاز وتطبيقه.

تشغيل إجراءات الاختبار الذاتي والضبط لجهاز اختبار المكونات

تدعم وظائف الاختبار الذاتي والضبط عملية المعايرة من خلال فحص عملية القياس الداخلية للجهاز في ظل ظروف محددة قبل اكتمال المعايرة. قد يؤكد الاختبار الذاتي أن الجهاز قادر على المتابعة إلى المرحلة التالية من المعايرة، بينما قد تعمل وظائف الضبط على تحسين سلوك القياس عندما يطلبها الجهاز. تساهم هذه الوظائف في حالة المعايرة، ولكن لا ينبغي التعامل معها كتأكيد لدقة قياس مثالية.

يعتمد إتمام الاختبار الذاتي وظروف الضبط على تصميم الجهاز وبرامجه الثابتة وطريقة المعايرة. في كثير من الحالات، يشير الجهاز إلى ما إذا كان الاختبار الذاتي قد اكتمل بنجاح أو ما إذا كانت هناك حاجة إلى خطوة ضبط أو تأكيد إضافية قبل اكتمال المعايرة. إذا لم تشير حالة المعايرة إلى الإتمام بنجاح، فقد تحتاج عملية المعايرة إلى التكرار بعد استيفاء الظروف المطلوبة بدلاً من افتراض أن الجهاز جاهز للقياسات العادية.

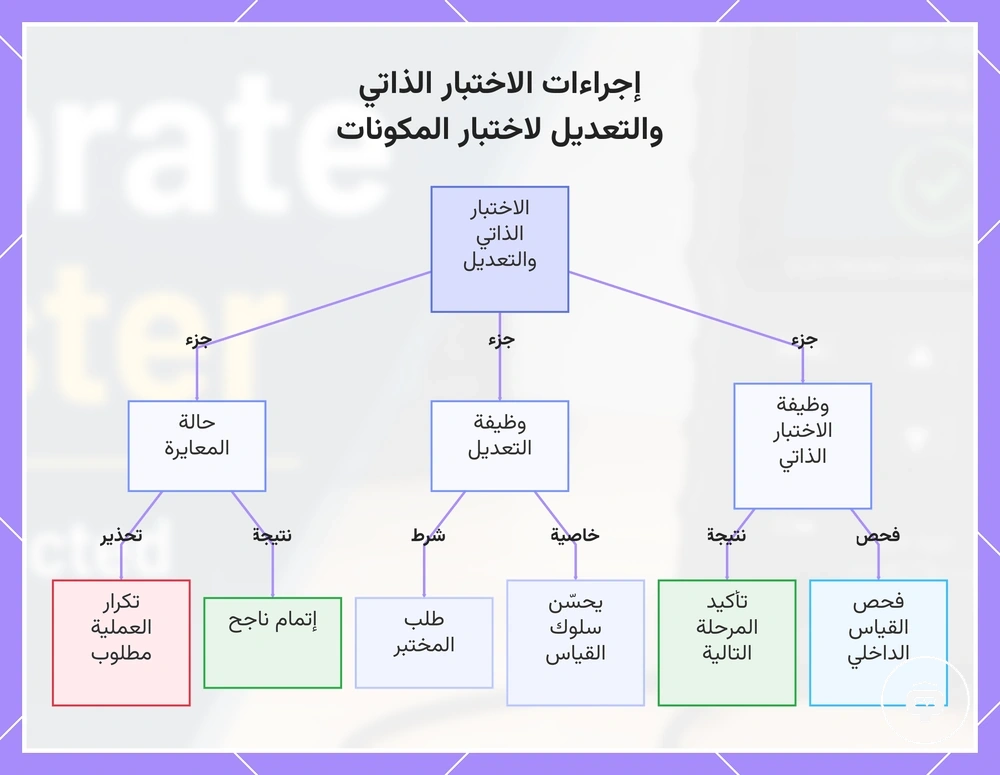

يشرح هذا المخطط وظائف الاختبار الذاتي والتعديل التي تدعم المعايرة، وأدوارها، ونتائج حالة المعايرة.

استخدام أسلاك المعايرة والمكونات المرجعية

تدعم أسلاك المعايرة والمكونات المرجعية عملية المعايرة من خلال توفير التوصيلات الكهربائية والظروف المرجعية اللازمة للجهاز لتنفيذ إجراء المعايرة الخاص به. يتمثل دورها في إنشاء مدخلات معايرة مناسبة ليتمكن الجهاز من تقييم سلوك القياس أو ضبطه. تعتمد أسلاك المعايرة والمكونات المرجعية أو الترتيب المرجعي المطلوب على تصميم الجهاز وإجراء المعايرة المحدد بدلاً من تكوين واحد شامل.

يمكن أن تؤثر جودة التوصيل على نتائج المعايرة لأن التلامسات الفضفاضة أو وضع الأسلاك غير الصحيح أو المكون المرجعي غير المناسب قد يؤثر على عملية المعايرة. عند توصيل أسلاك المعايرة والمكونات المرجعية المطلوبة وفقًا لإجراء المعايرة الخاص بالجهاز، قد تعكس حالة المعايرة الناتجة الظروف المرجعية المقصودة بشكل أفضل. حتى بعد اكتمال المعايرة بنجاح، لا يزال سلوك القياس يعتمد على تصميم الجهاز وجودة التوصيل والظروف المرجعية المستخدمة أثناء المعايرة.

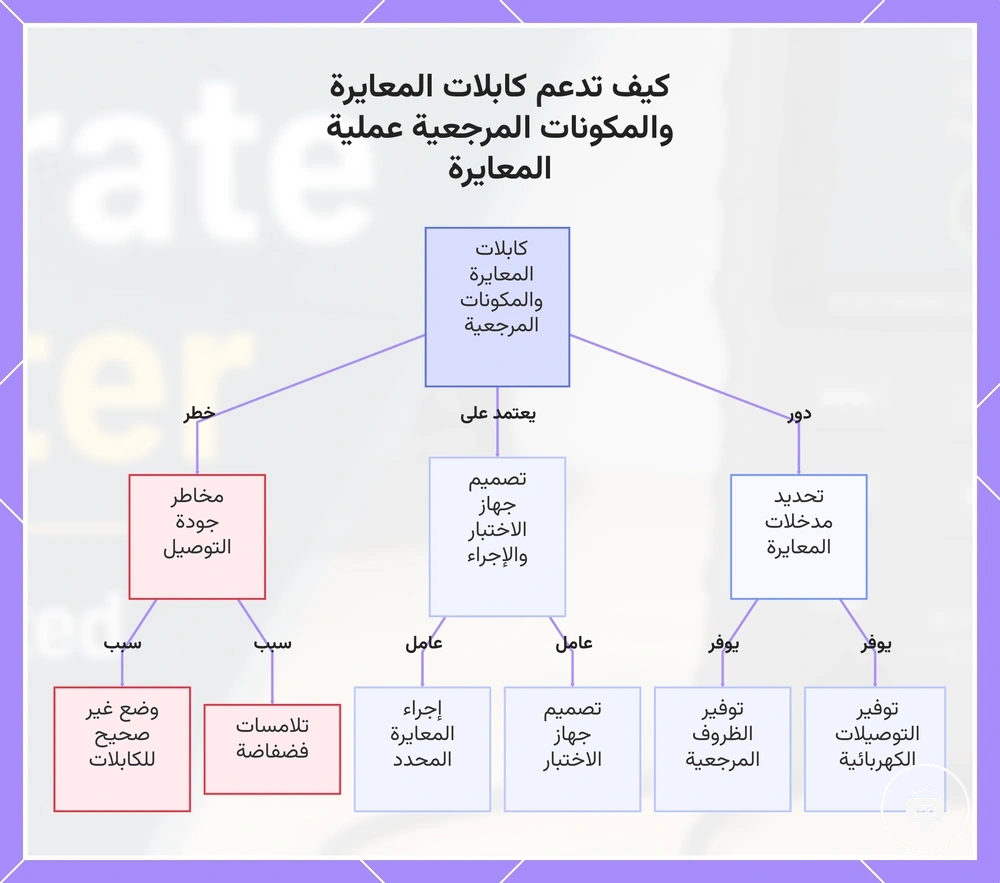

يوضح هذا المخطط دور كابلات المعايرة والمكونات المرجعية، واعتمادها على تصميم جهاز الاختبار والإجراء، ومخاطر جودة التوصيل التي تؤثر على نتائج المعايرة.

أخطاء المعايرة وعدم معايرة جهاز اختبار المكونات الإلكترونية

عندما لا تتم معايرة جهاز اختبار المكونات الإلكترونية أو يبلغ عن خطأ في المعايرة، فإن السبب غالبًا ما يكون مرتبطًا بظروف الإعداد أو تكوين المعايرة أو قيود خاصة بالجهاز بدلاً من عطل واحد شامل. يساعد تحديد العَرَض أولاً في تضييق نطاق السبب المحتمل قبل تكرار إجراء المعايرة.

استخدم قائمة التحقق التالية لمطابقة مشكلة المعايرة الملاحظة مع سبب محتمل وفحص مناسب.

• لا تبدأ المعايرة: قد لا يكون الجهاز في وضع المعايرة، أو قد لا يكون التسلسل المطلوب قد اتبع لهذا الطراز. تأكد من طريقة المعايرة المناسبة قبل إعادة تشغيل العملية.
• لا تكتمل المعايرة: قد يكون هناك توصيل أو شرط مرجعي مفقود أو غير صحيح. تحقق من أن توصيلات المعايرة والمدخلات المرجعية تطابق إجراء الجهاز.
• يفشل الضبط أو يبلغ عن خطأ: قد تعتمد مرحلة الضبط على حالة المعايرة الحالية للجهاز أو ظروف التشغيل. أعد المعايرة فقط بعد استيفاء الظروف المطلوبة.
• تكتمل المعايرة ولكن تبقى النتائج غير متسقة: قد لا يزال سلوك القياس يعتمد على جودة التوصيل أو حالة الجهاز أو الظروف المرجعية المستخدمة أثناء المعايرة. تحقق من إعداد المعايرة قبل التحقيق في مشكلات القياس الأوسع.

قد تتطلب بعض حالات فشل المعايرة فحوصات إضافية لأن وظائف المعايرة والمتطلبات المرجعية وطرق الضبط تختلف بين تصاميم الأجهزة. إذا اكتملت المعايرة ولكن استمرت مشكلات القياس، راجع حلول القراءات الخاطئة للحصول على إرشادات تشخيصية أوسع.

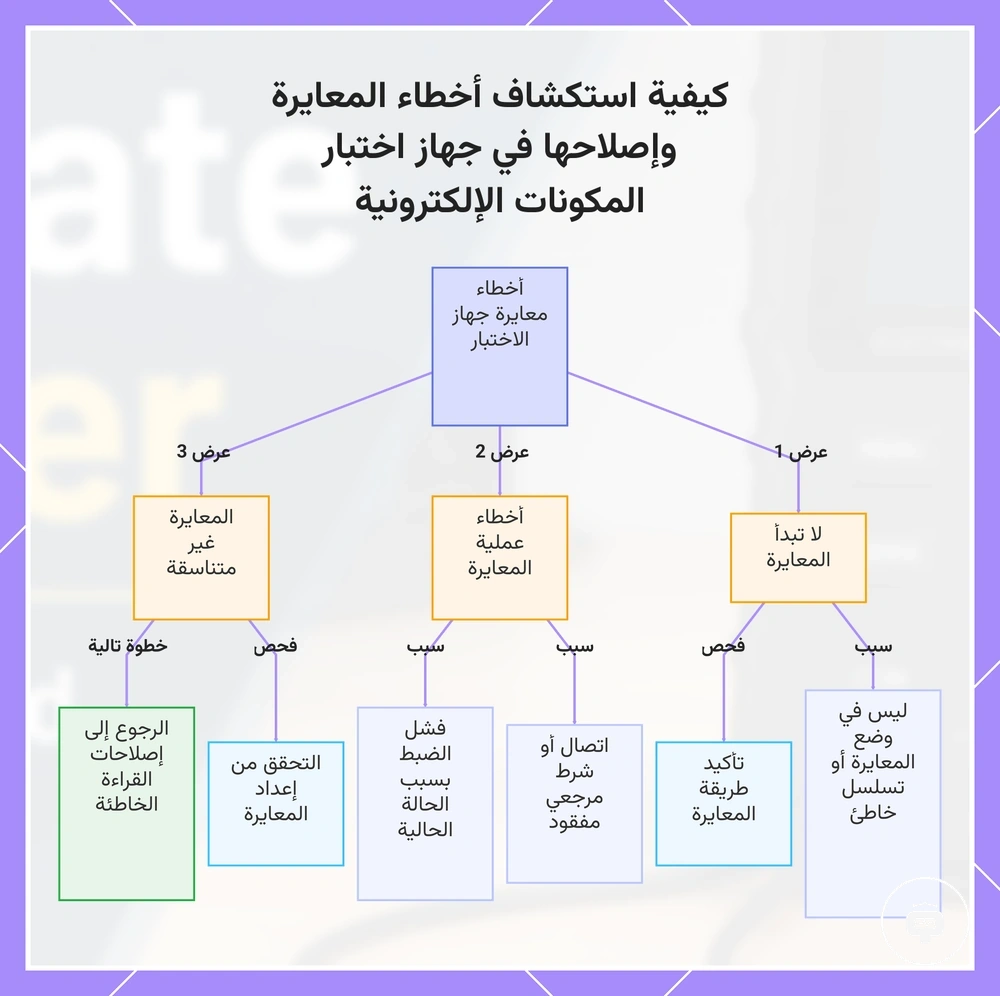

يساعد هذا المخطط في تحديد السبب المحتمل لخطأ المعايرة من خلال مطابقة العرض الملاحظ مع الفحص المناسب.

إعادة ضبط إعدادات المعايرة وإعادة التحقق من ظروف الجهاز

قد تساعد إعادة ضبط إعدادات المعايرة عندما يظل جهاز اختبار المكونات الإلكترونية في حالة معايرة غير كاملة، أو يبلغ بشكل متكرر عن خطأ ضبط، أو لا يتعرف على ظروف المعايرة المطلوبة. يجب إجراء إعادة الضبط فقط عندما تكون مدعومة من الإجراء الخاص بالجهاز، لأن سلوك إعادة الضبط وإعدادات المعايرة المخزنة قد تختلف حسب التصميم. قبل تكرار المعايرة، تأكد من أن الجهاز عاد إلى حالة المعايرة المقصودة بدلاً من افتراض أن إعادة الضبط حلت المشكلة.

يجب أن يركز التحقق على إعدادات المعايرة وحالة التوصيل والمدخلات المرجعية وحالة الطاقة وظروف التشغيل الأخرى المطلوبة من الجهاز. إذا تطابقت هذه الظروف مع إجراء المعايرة المنطبق، كرر المعايرة وتحقق مما إذا كانت حالة المعايرة تتغير أو يبقى نفس الخطأ. إذا استمرت المشكلة، تجنب إعادة الضبط المتكررة وتعامل مع النتيجة كحالة معايرة خاصة بالجهاز قد تتطلب تحققًا إضافيًا قائمًا على الإجراء بدلاً من إصلاح عام للجهاز.

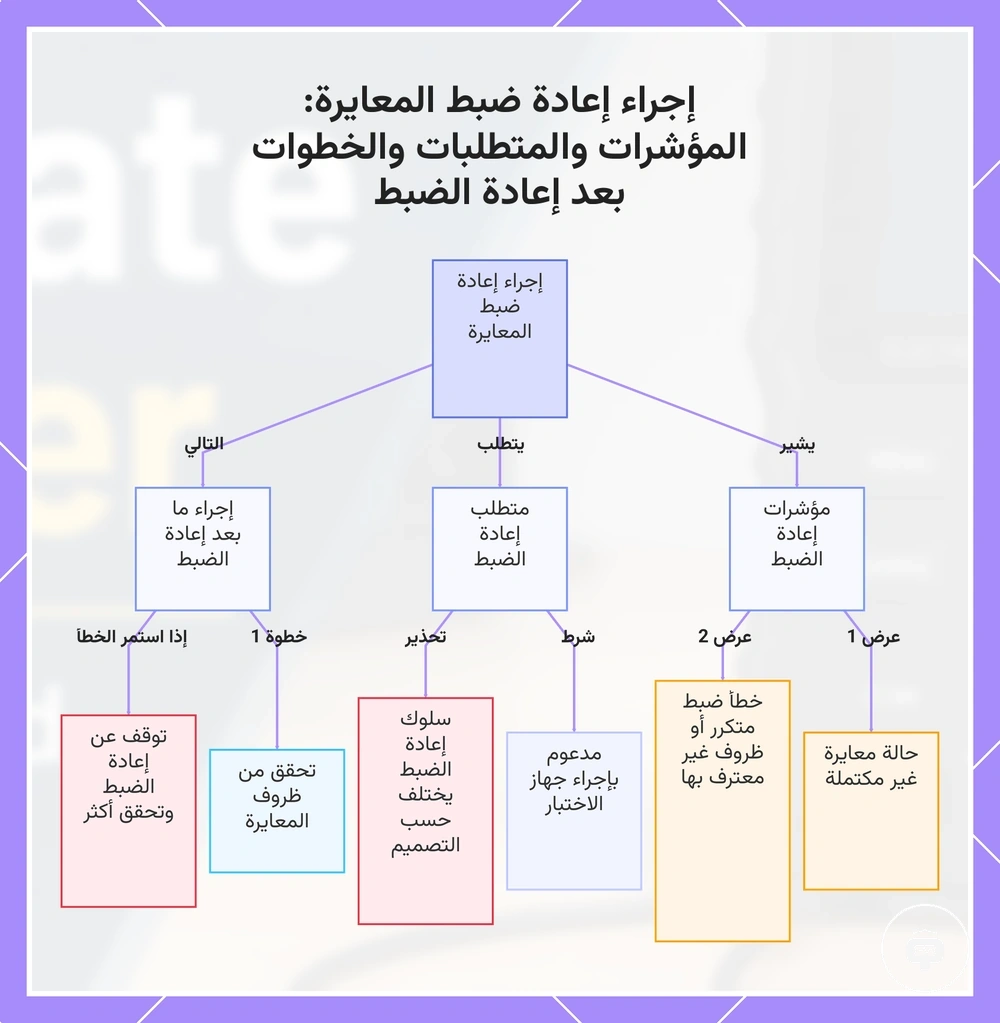

يوضح هذا المخطط المؤشرات لإعادة ضبط إعدادات المعايرة، ومتطلبات الدعم الخاص بجهاز الاختبار، والخطوات التي يجب اتباعها بعد إعادة الضبط، بما في ذلك كيفية التعامل مع الأخطاء المستمرة.
