Test en circuit et hors circuit avec un testeur de composants électroniques
Les tests en circuit et hors circuit avec un testeur de composants diffèrent car l'état du test peut influencer la manière dont les mesures sont effectuées et interprétées. Le test en circuit évalue un composant alors qu'il reste connecté à un circuit, tandis que le test hors circuit mesure le composant après l'avoir isolé des chemins électriques environnants.
Un testeur de composants peut produire des résultats de mesure différents selon que d'autres éléments du circuit influencent le test. Le test en circuit peut fournir une indication utile de l'état du composant sans retirer la pièce, tandis que le test hors circuit peut réduire les interférences des composants connectés et fournir des résultats plus faciles à interpréter. L'approche la plus adaptée dépend des capacités du testeur, de la configuration du circuit et de l'objectif diagnostique.
Fonctionnement des tests en circuit et hors circuit des composants

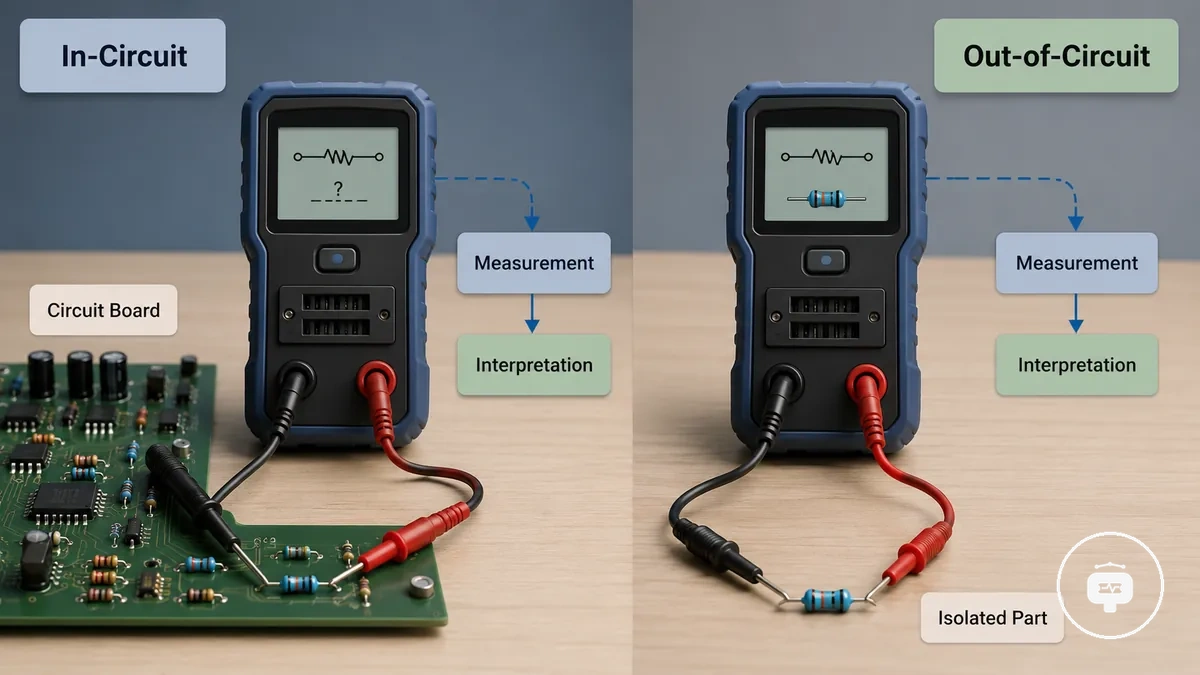

Les tests en circuit et hors circuit diffèrent car l'état de connexion d'un composant influence la manière dont un testeur de composants le mesure et l'interprète. Le test en circuit mesure un composant alors qu'il reste installé dans un circuit, tandis que le test hors circuit mesure le même composant après l'avoir isolé des chemins électriques environnants.
L'état de connexion affecte la manière dont la mesure est obtenue et dont le résultat doit être interprété. La capacité de test des composants disponible component testing capability peut dépendre de la méthode de test, du composant évalué et de l'influence du circuit environnant sur la mesure.
La comparaison devient plus claire lorsque les conditions de test sont présentées côte à côte.
| Méthode de test | État de connexion | Influence sur la mesure | Impact sur l'interprétation |
|---|---|---|---|
| Test en circuit | Le composant reste connecté au circuit. | Les chemins électriques environnants peuvent influencer les valeurs mesurées. | Les résultats peuvent soutenir une évaluation initiale mais peuvent nécessiter une interprétation dans le contexte du circuit. |
| Test hors circuit | Le composant est isolé avant la mesure. | La mesure est effectuée avec moins d'influence des autres composants connectés. | Les résultats peuvent être plus faciles à interpréter car le composant est mesuré plus directement. |
Test en circuit des composants sur cartes de circuits imprimés

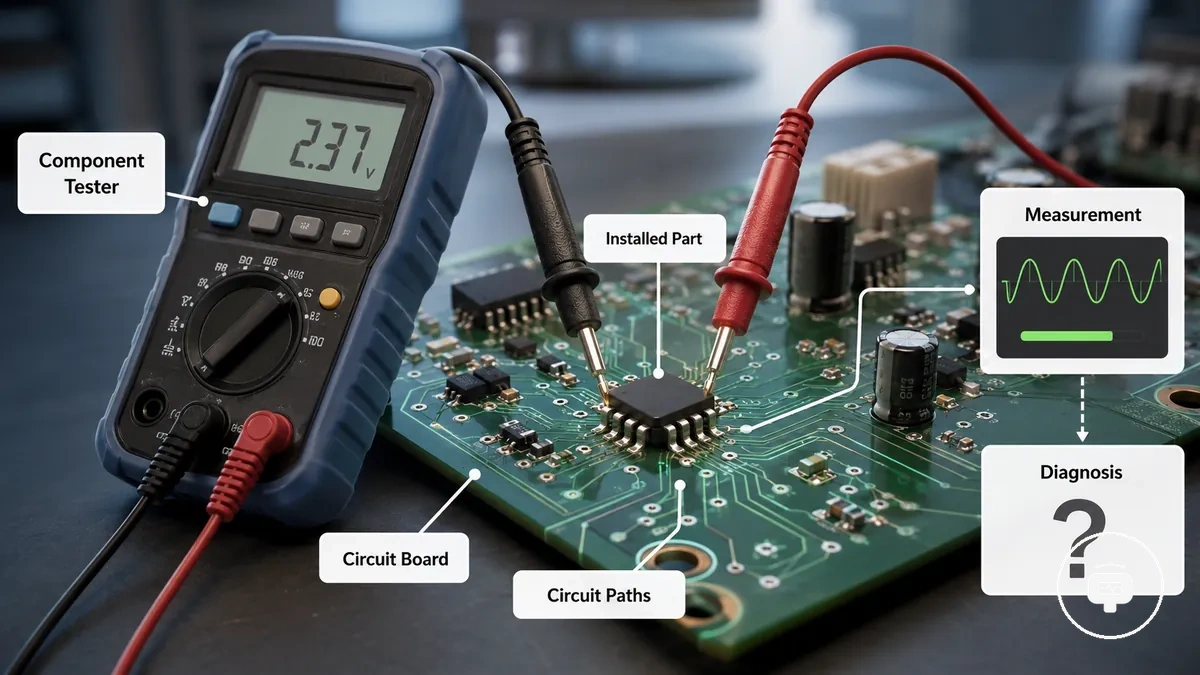

Un testeur de composants peut évaluer un composant installé alors qu'il reste connecté à une carte de circuits imprimés. Comme le composant est toujours connecté électriquement aux circuits environnants, la mesure reflète le composant installé et son interaction avec le circuit ; la valeur diagnostique dépend de la conception du circuit et des capacités du testeur.
Un cas d'usage courant est la vérification d'une carte de circuits imprimés assemblée pour déterminer si un composant nécessite un examen approfondi avant d'être retiré. Dans cette situation, le testeur de composants peut fournir des informations utiles sans isoler immédiatement le composant. Suivre les conseils sur utiliser le testeur peut aider à garantir que le testeur est utilisé correctement lors des mesures en circuit.
- Le composant installé reste connecté aux autres chemins électriques de la carte de circuits imprimés.
- Les interactions de mesure peuvent être influencées par les composants environnants et les connexions du circuit.
- L'interprétation des valeurs mesurées dépend du composant installé et du circuit connecté.
- Le test en circuit peut soutenir un diagnostic préliminaire, mais le résultat varie selon la configuration du circuit et les capacités du testeur de composants.
Test hors circuit des composants électroniques isolés
Le test hors circuit commence par isoler le composant afin qu'un testeur de composants puisse le mesurer via une connexion directe. Comme le composant isolé n'est plus influencé par les chemins de circuit environnants, les valeurs mesurées peuvent être plus faciles à interpréter, bien que le résultat diagnostique dépende toujours de l'état du composant et des capacités du testeur.

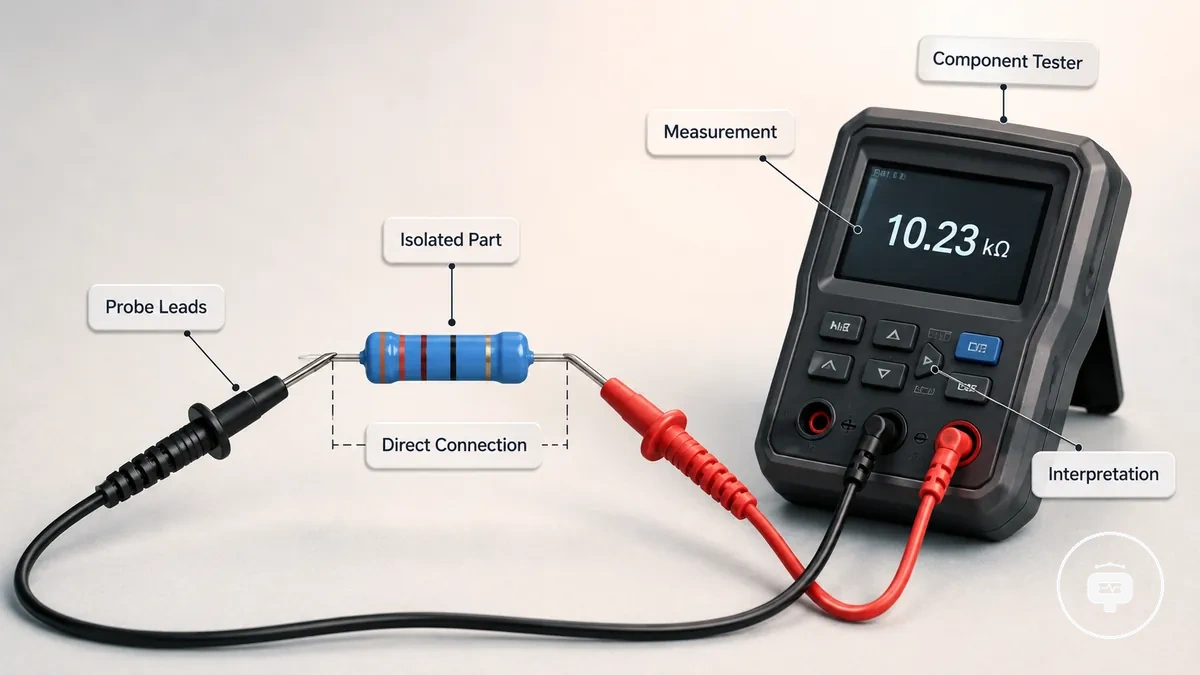

Un composant isolé est généralement connecté au testeur à l'aide de fils de sonde ou d'un support plutôt que de rester fixé à la carte de circuits imprimés. L'utilisation d'une configuration de sonde et de support appropriée probe and socket setup peut aider à établir une connexion de mesure directe, tout en reconnaissant que l'isolation seule ne garantit pas un diagnostic définitif.
Par exemple, retirer un composant qui nécessite une évaluation plus approfondie peut améliorer la confiance dans la mesure car l'influence du circuit environnant est réduite. Même dans ce cas, les valeurs mesurées doivent être interprétées en fonction de l'état du composant isolé et de l'objectif du test.
Avant d'effectuer une mesure isolée, tenez compte des conditions suivantes :
- Confirmez que le composant est complètement isolé des chemins de circuit connectés.
- Utilisez un contact direct avec des fils de sonde adaptés ou un support compatible.
- Interprétez les valeurs mesurées dans le contexte du composant isolé et des capacités du testeur.
- L'isolation peut réduire l'influence du circuit, mais l'interprétation des mesures dépend toujours des conditions de test et de l'état du composant.
Précision et limites des testeurs de composants dans les tests en circuit

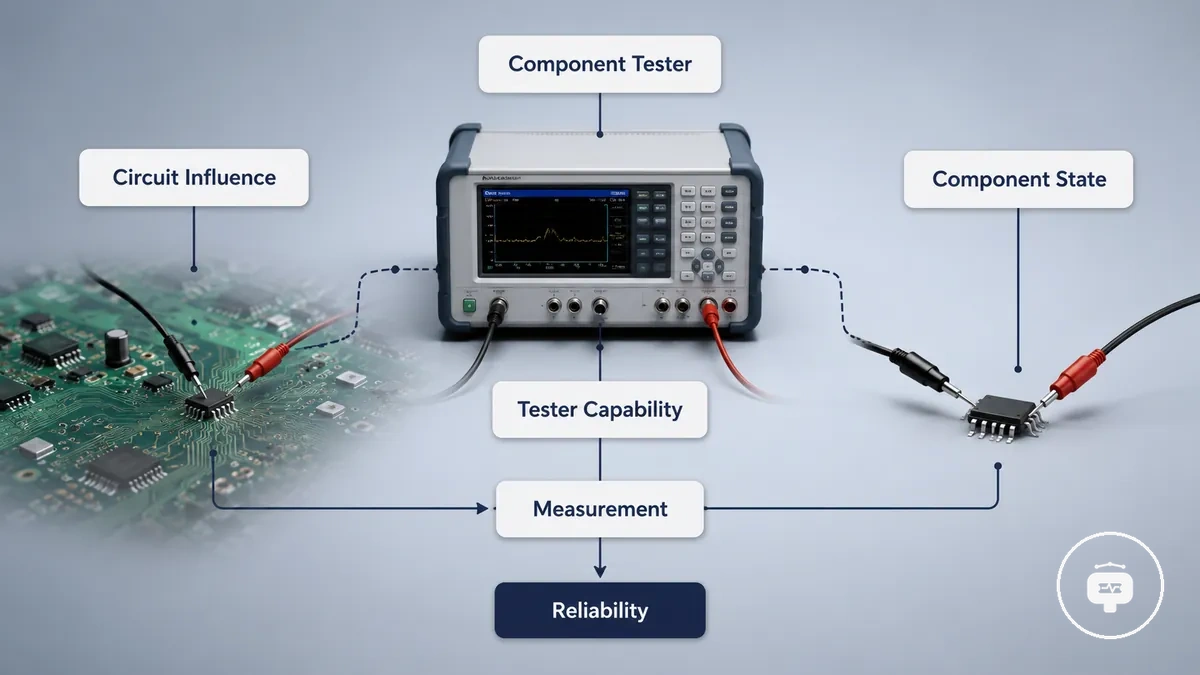

La précision d'un testeur de composants dépend des conditions de mesure dans lesquelles le test est effectué. L'influence du circuit, l'état du composant et les capacités du testeur peuvent tous affecter les valeurs mesurées ; la fiabilité du résultat doit être évaluée dans l'environnement de test plutôt que considérée comme une indication absolue de l'état du composant.
Les facteurs ci-dessous montrent pourquoi les résultats de mesure peuvent différer selon les conditions de test. Pour une discussion plus large sur accuracy and limitations et les différents rôles des outils de mesure, voir limites face au multimètre.
| Condition de mesure | Facteur d'influence | Effet sur la fiabilité |
|---|---|---|
| Composant connecté à un circuit | Interaction électrique avec les composants environnants et les chemins de circuit | Les valeurs mesurées peuvent être influencées par le circuit complet, nécessitant une interprétation prudente. |
| Composant testé isolément | Connexion directe entre le testeur de composants et le composant | L'influence réduite du circuit peut améliorer la confiance dans l'interprétation de la mesure. |
| Différentes situations de test | État du composant et capacités du testeur | La fiabilité de la mesure dépend des conditions de test et doit être qualifiée en conséquence. |
Pourquoi les testeurs de composants peuvent ne pas détecter les composants en circuit
Lorsqu'un testeur de composants ne détecte ou ne mesure pas un composant alors qu'il reste connecté à un circuit, les conditions du circuit influencent souvent la mesure. La détection dépend de l'interaction entre le composant installé, les chemins électriques environnants et les capacités du testeur ; un composant non détecté ne doit pas être considéré comme la preuve d'un défaut unique.
Les vérifications diagnostiques suivantes peuvent aider à identifier les conditions qui empêchent une détection fiable. Pour un dépannage plus large concernant les composants non détectés, comparez le symptôme observé avec les conditions de test avant de tirer des conclusions.
- Problème de détection : Le composant n'est pas identifié. Condition contributive : Les chemins de circuit environnants peuvent influencer la mesure. Symptôme : Aucune identification utilisable n'est affichée. Vérification : Demandez-vous si des composants connectés pourraient affecter le résultat.
- Problème de détection : La mesure ne se termine pas. Condition contributive : La connexion électrique peut ne pas offrir un chemin de mesure clair. Symptôme : Le testeur ne peut pas produire de résultat. Vérification : Vérifiez que les pointes de sonde établissent un contact stable avec le composant.
- Problème de détection : Le résultat semble incohérent. Condition contributive : L'état du composant ou les capacités du testeur peuvent influencer la lecture. Symptôme : Les mesures varient entre les tentatives. Vérification : Évaluez si les conditions de test restent constantes.
- Problème de détection : Les tests en circuit répétés ne fournissent pas de lecture fiable. Condition contributive : La configuration du circuit installé peut limiter la détection. Symptôme : Le composant ne peut pas être évalué avec confiance. Vérification : Le cas échéant, isoler le composant ou utiliser une autre approche de mesure peut fournir des informations diagnostiques supplémentaires.

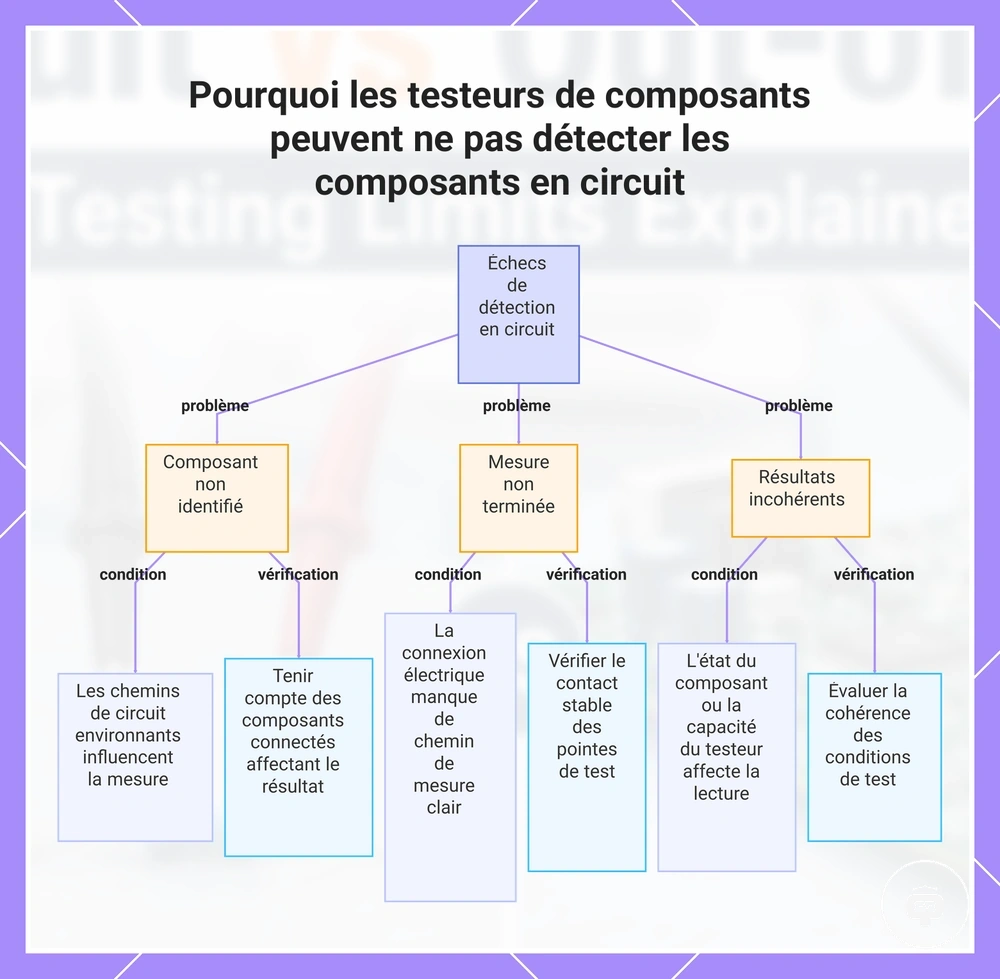

Ce graphique montre les principaux problèmes de détection, leurs conditions contributives et les vérifications recommandées pour les tests de composants en circuit.
Choisir la méthode de test adaptée au diagnostic des composants
Le choix de la méthode de test appropriée dépend de l'objectif diagnostique, de l'état du circuit et du niveau de confiance de mesure requis. Le test en circuit peut convenir à une évaluation initiale lorsque l'accès et la rapidité sont importants, tandis que le test hors circuit correspond mieux aux situations où l'isolation et une interprétation plus claire sont prioritaires.
Utilisez les critères ci-dessous pour faire correspondre l'objectif du test avec l'état du circuit et la confiance nécessaire à la mesure.
- Objectif du test : Effectuer une évaluation initiale sans retirer le composant. État du circuit : Le composant reste installé. Confiance de mesure : Les résultats peuvent être influencés par les circuits environnants. Méthode adaptée : Le test en circuit peut être approprié.
- Objectif du test : Réduire l'influence des chemins de circuit connectés. État du circuit : Le composant peut être isolé. Confiance de mesure : La mesure directe peut être plus facile à interpréter. Méthode adaptée : Le test hors circuit peut être approprié.
- Objectif du test : Équilibrer l'accès et la rapidité avec la confiance diagnostique. État du circuit : L'accès au composant et l'effort de retrait varient. Confiance de mesure : La méthode privilégiée dépend de la priorité entre un criblage rapide et une évaluation isolée. Méthode adaptée : Choisissez la méthode qui correspond à l'objectif diagnostique.
- Objectif du test : Examiner un résultat incertain ou incohérent. État du circuit : La mesure initiale ne fournit pas de conclusion claire. Confiance de mesure : Une condition de test différente peut améliorer l'interprétation. Méthode adaptée : Envisagez une autre approche de test lorsque la première méthode n'apporte pas une confiance suffisante.

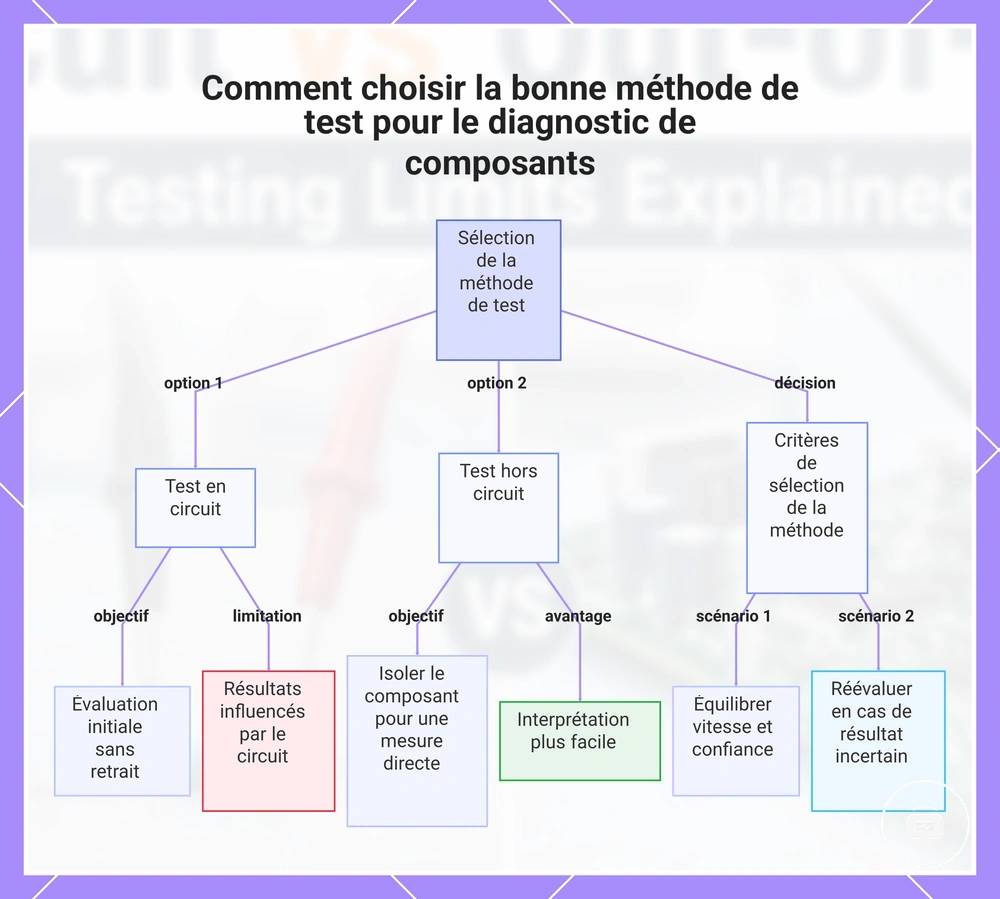

Ce graphique présente les deux principales méthodes de test et les critères de sélection selon l'objectif de diagnostic, l'état du circuit et la fiabilité de la mesure.
