كيفية قراءة نتائج جهاز اختبار المكونات الإلكترونية
نتائج جهاز اختبار المكونات الإلكترونية هي الهويات والقيم والحالات المعروضة التي تُنتج بعد اكتشاف المكون وقياسه. يمكن للشاشة عرض تعريف المكون والقيم المقاسة ومعلومات الأطراف، بينما قد يختلف ناتج القياس الدقيق وفقًا لطراز جهاز الاختبار وحالة المكون المتصل.
تفسير شاشة جهاز الاختبار يتضمن قراءة كل حقل معروض كجزء من نتيجة كاملة بدلاً من الاعتماد على قيمة واحدة. يوفر نوع المكون والقيم المعروضة ومعلومات الأطراف ونواتج القياس الأخرى معًا السياق اللازم لفهم ما حدده جهاز اختبار المكونات الإلكترونية.
تبدأ عملية التفسير بفهم الشاشة الكلية قبل فحص الحقول والقيم الفردية. تشكل هذه النظرة الشاملة الأساس لقراءة الشاشة بدقة، حيث تشرح الأقسام التالية كل نتيجة بمزيد من التفصيل.

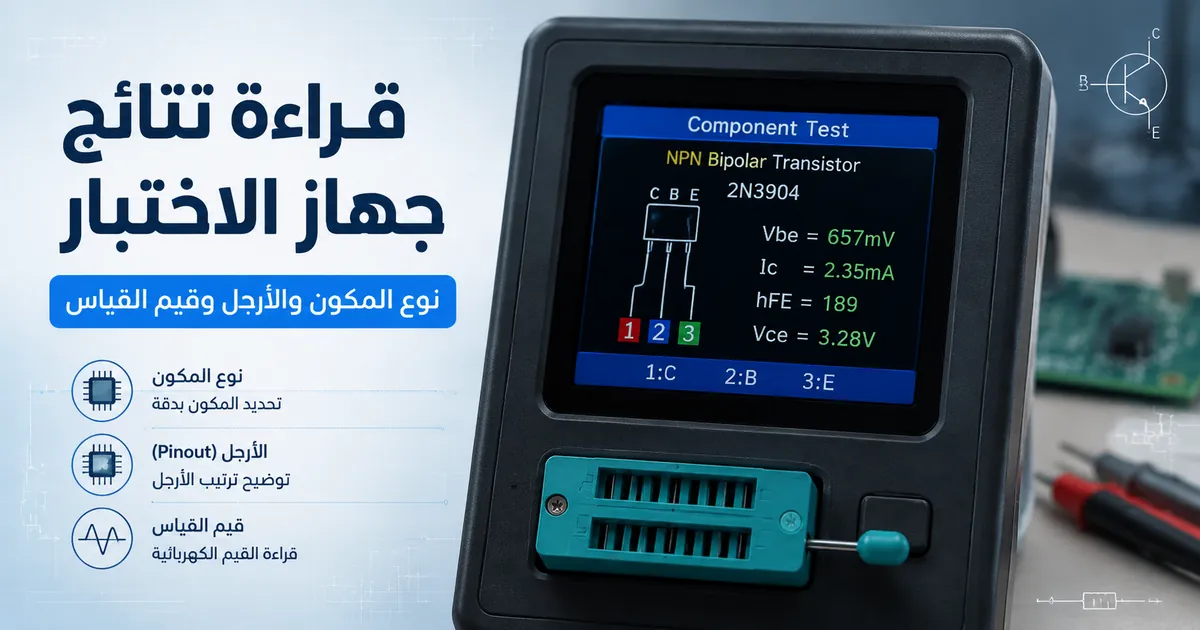

فهم نتائج شاشة جهاز اختبار المكونات الإلكترونية

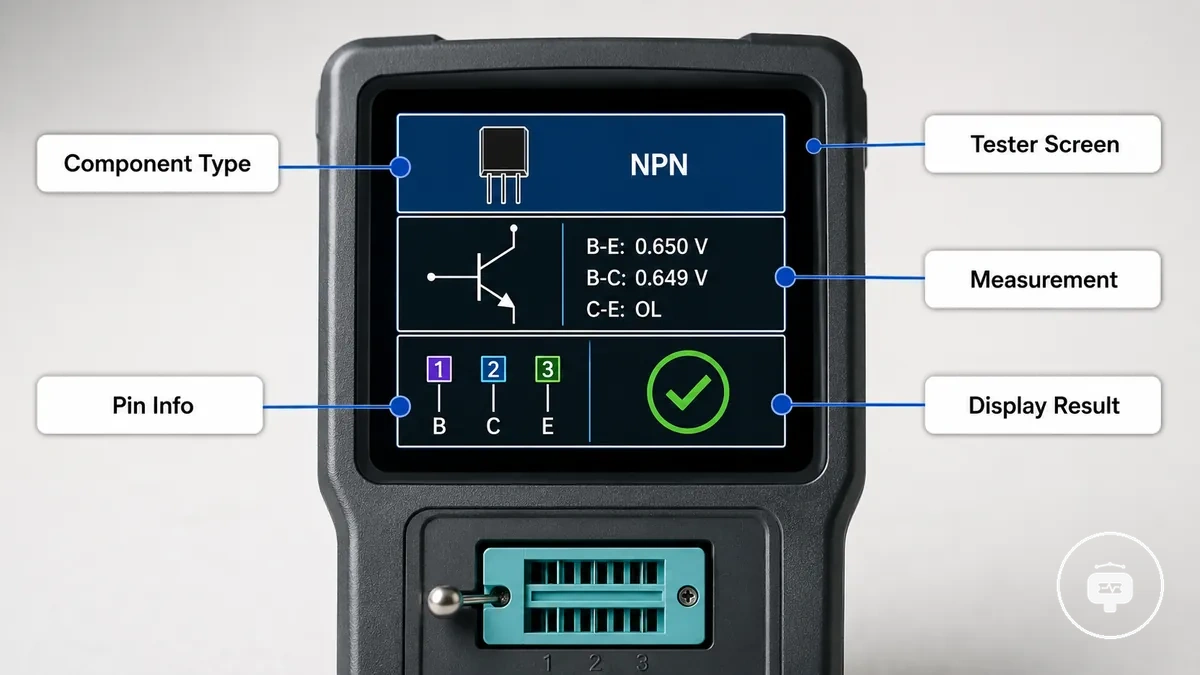

نتيجة العرض هي ناتج اكتشاف المكون المعروض على شاشة جهاز الاختبار، حيث يُعرض نوع المكون المكتشف مع supported measurements. يمثل كل حقل قياس جزءًا محددًا من المعلومات المعروضة، مثل التعريف أو القيم المقاسة أو معلومات الأطراف. قد يختلف التخطيط والحقول المتاحة حسب جهاز اختبار المكونات الإلكترونية. قراءة نتيجة العرض الكاملة توفر السياق اللازم قبل تفسير القيم الفردية.
تحدد تسميات الشاشة معنى كل حقل قياس بدلاً من أن تكون نتائج منفصلة. يحدد نوع المكون المكتشف ما حدده جهاز الاختبار، بينما توفر الحقول المتبقية ناتج قياس ذي صلة لذلك الاكتشاف. يساعد تفسير حقول العرض هذه معًا في الحفاظ على العلاقة بين تعريف المكون والمعلومات المعروضة على شاشة جهاز الاختبار دون افتراض أن كل جهاز اختبار يستخدم نفس تنسيق العرض.
تعريف المكون ومعلومات توصيل الأطراف

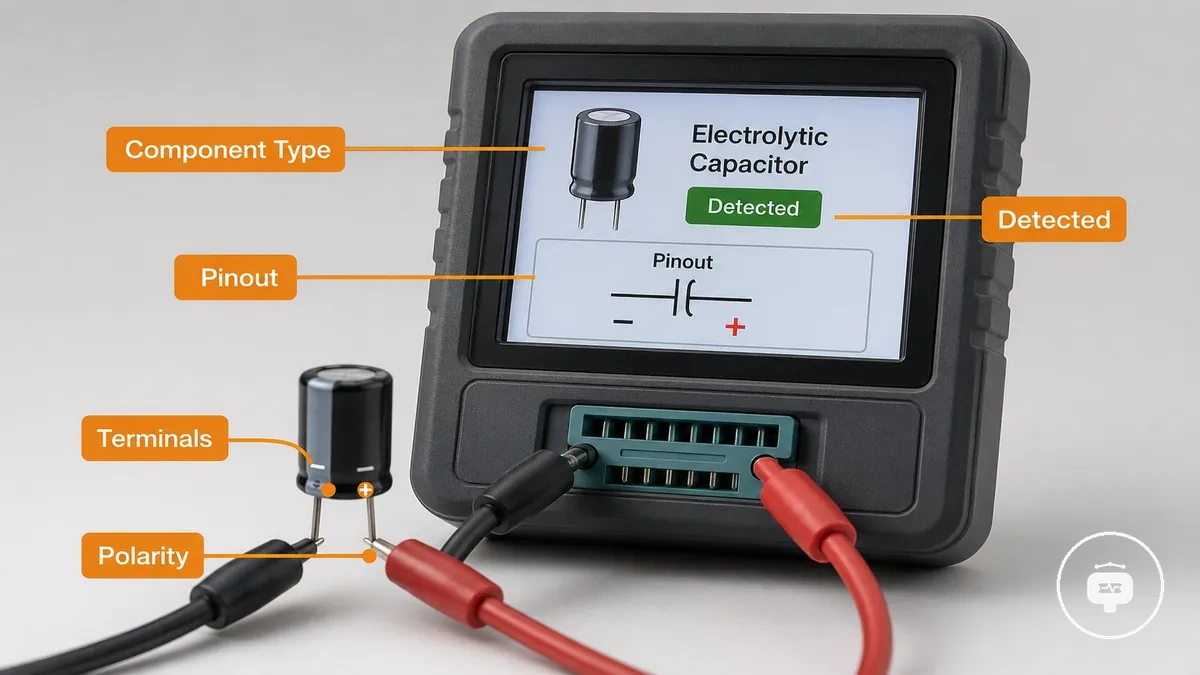

يُظهر تعريف المكون نوع المكون المكتشف مع معلومات توصيل الأطراف التي يمكن لجهاز الاختبار تحديدها. قد تشير النتيجة أيضًا إلى الأطراف والقطبية عندما تكون هذه السمات مدعومة بقدرات جهاز الاختبار ويمكن تحديدها من المكون المتصل. قراءة هذه السمات المكتشفة معًا توفر أساسًا أكثر موثوقية لتفسير نتيجة التعريف.
يمكن أن تتضمن نتيجة التعريف العناصر التالية:
- نوع المكون – فئة الجهاز المكتشفة.
- توصيل الأطراف – العلاقة بين الأطراف المكتشفة.
- الأطراف – مواضع الأطراف التي يظهرها جهاز الاختبار.
- القطبية – معلومات الاتجاه عندما يتمكن جهاز الاختبار من تحديدها.
بعد تحديد هذه السمات، من المفيد استخدام جهاز الاختبار بطريقة صحيحة بحيث يمكن تفسير المعلومات المعروضة بشكل متسق. قراءة نوع المكون المكتشف مع توصيل الأطراف والقطبية توفر سياقًا عمليًا لفهم حقول العرض المتبقية.
قيم القياس والتسميات المعروضة على شاشات جهاز الاختبار

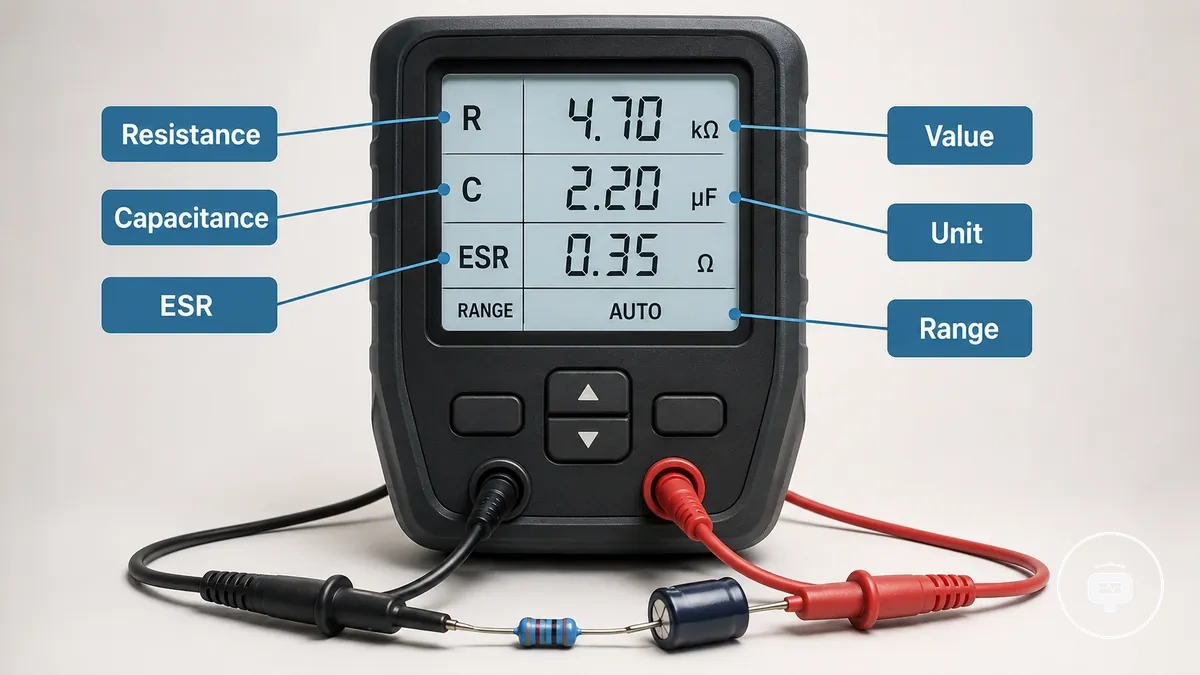

تحدد تسميات القياس ما تمثله كل قيمة معروضة، بينما تُظهر القيمة المقابلة نتيجة حقل القياس ذلك. تشير تسميات مثل المقاومة والسعة وESR إلى نوع القياس وليس جودته أو دقته. يجب تفسير كل تسمية قيمة مع نطاق القياس الخاص بها لأن القياسات المتاحة والحقول المعروضة قد تختلف حسب طراز جهاز الاختبار.
| التسمية | القياس | المعنى | شرط التفسير |
|---|---|---|---|
| المقاومة | قيمة المقاومة | تمثل المقاومة الكهربائية | يُفسر ضمن نطاق القياس المعروض |
| السعة | قيمة السعة | تمثل السعة الكهربائية | يعتمد على وظائف القياس المتاحة في جهاز الاختبار |
| ESR | المقاومة التسلسلية المكافئة | تمثل قراءة ESR المعروضة | يُعرض فقط عندما يكون مدعومًا من جهاز الاختبار |
من سوء الفهم الشائع توقع أن تسميات القيم المتطابقة تنتج قراءات متطابقة على كل جهاز اختبار. تعتمد موثوقية القراءة على قدرة جهاز الاختبار وظروف التشغيل، لذا فإن فهم accuracy limitations يوفر سياقًا مفيدًا عند تفسير النتائج. تمثل تسميات القياس نوع القراءة، بينما يجب تفسير القيم المعروضة ضمن نطاق القياس والقدرات المدعومة لجهاز الاختبار.
قراءة قياسات جهاز الاختبار الخاصة بالمكونات

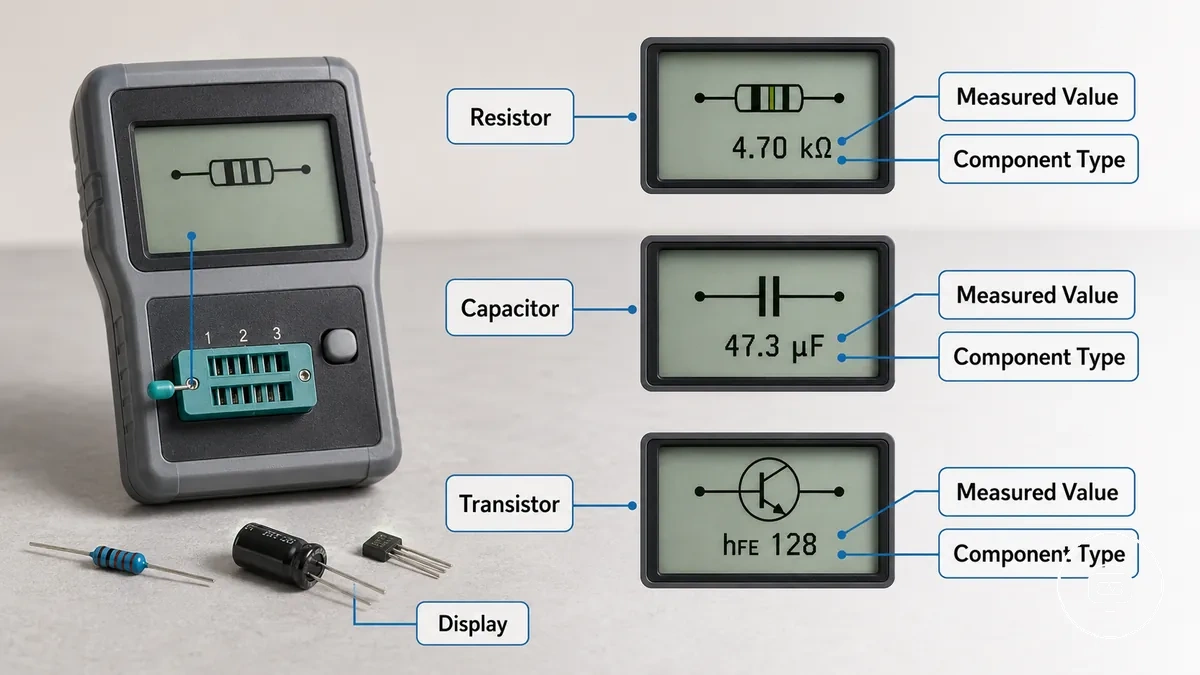

بعد اكتشاف المكون، يجب تفسير القيمة المقاسة وفقًا لنوع المكون المحدد. تمثل القيمة المقاسة للمقاومة أو المكثف أو الترانزستور خصائص كهربائية مختلفة، لذا يعتمد معناها على المكون المكتشف وقدرات القياس المتاحة لجهاز الاختبار.
تتضمن تفسيرات قياس المكونات الشائعة ما يلي:
- المقاومة – تمثل القيمة المقاسة قراءة المقاومة المعروضة.
- المكثف – قد تمثل القيمة المقاسة السعة، وفي أجهزة الاختبار المدعومة، قد تتضمن أيضًا قياسات ذات صلة مثل ESR.
- الترانزستور – تُفسر القيمة المقاسة مع معلومات الترانزستور المكتشف والخصائص المعروضة على الشاشة.
يجب دائمًا تفسير القيمة المقاسة في سياق المكون المكتشف لأن فئات المكونات المختلفة تستخدم معاني قياس مختلفة. قد تختلف النتائج المعروضة حسب قدرة جهاز الاختبار وحالة المكون المتصل، لذا فإن تفسير القيمة المقاسة مع المكون المكتشف يوفر الفهم الأكثر دلالة للقياس المعروض دون افتراض نتائج متطابقة عبر جميع أجهزة الاختبار.
قيم السعة والمقاومة التسلسلية المكافئة في نتائج المكثف
قد تتضمن قراءات المكثف قيمة سعة، وفي أجهزة الاختبار المدعومة، قيمة ESR. تمثل قيمة السعة السعة المقاسة، بينما تمثل قيمة ESR المقاومة التسلسلية المكافئة. نظرًا لأن هذه القيم تصف خصائص كهربائية مختلفة، فيجب تفسيرها كقياسات منفصلة وليست بدائل مباشرة لبعضها البعض.
تكون قيم سعة المكثف وESR أكثر فائدة عند تفسيرها معًا وفي سياق المكثف المكتشف. قد تختلف القيم المعروضة حسب قدرات جهاز الاختبار وحالة المكثف المتصل، لذا يمكنها توفير معلومات قياس دون تأكيد الحالة العامة أو سلامة المكثف بمفردها.

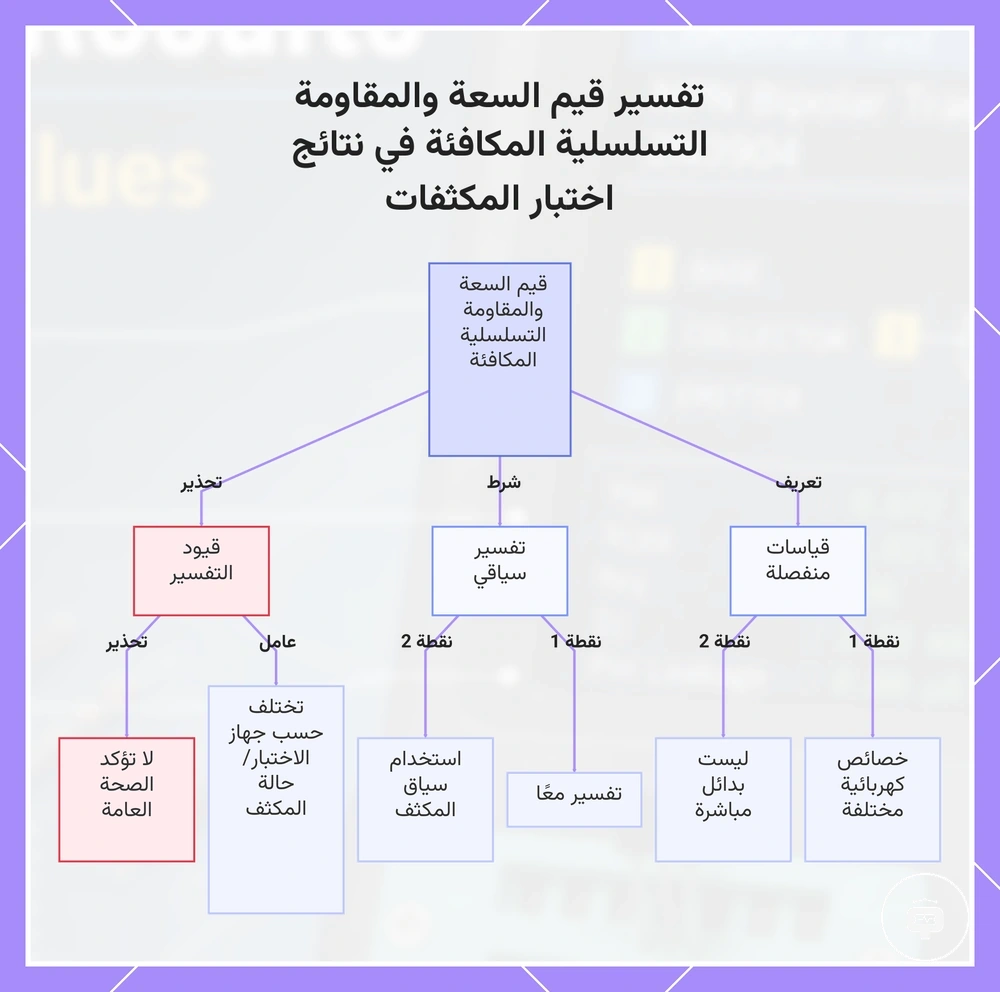

يوضح هذا المخطط كيفية تفسير قيم السعة والمقاومة التسلسلية المكافئة من نتائج اختبار المكثفات، بما في ذلك معانيها المنفصلة واستخدامها السياقي وقيودها.
نتائج تعريف الترانزستور وأشباه الموصلات
قد تظهر نتيجة الترانزستور نوع أشباه الموصلات المكتشف مع ترتيب أطرافه. يحدد النوع المكتشف فئة أشباه الموصلات التي تعرف عليها جهاز الاختبار، بينما يشير ترتيب الأطراف إلى كيفية ارتباط الأطراف المعروضة بذلك الجهاز المكتشف. قد تختلف حقول النتيجة المتاحة حسب جهاز الاختبار وأشباه الموصلات المتصلة.
يجب تفسير نتائج الترانزستور من خلال قراءة النوع المكتشف وترتيب الأطراف معًا. يوفر نوع أشباه الموصلات المكتشف سياق التعريف، بينما يوضح ترتيب الأطراف المعروض تلك النتيجة المحددة دون الإيحاء بإمكانية تعريف كل أشباه الموصلات تحت جميع الظروف.

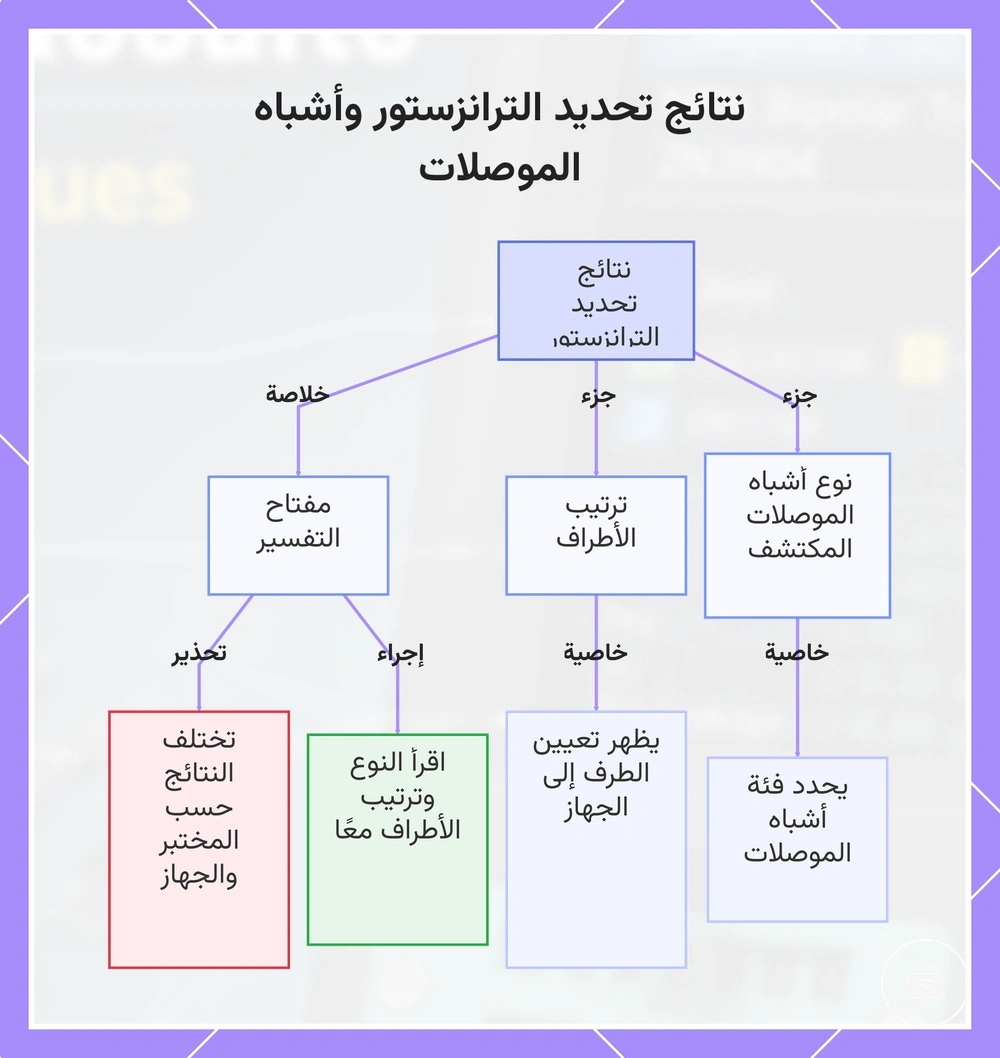

يوضح هذا الرسم البياني المكونين الرئيسيين لنتيجة تحديد الترانزستور وكيفية تفسيرها بشكل صحيح.
تفسير نتائج اكتشاف المكونات غير المعروفة
تشير نتيجة المكون غير المعروف إلى أن التعريف التلقائي ربما لم ينتج تطابقًا كاملاً أو موثوقًا. قد يظل جهاز الاختبار يعرض قيمة مكتشفة أو حقول تعريف جزئية، ولكن يجب التعامل مع النتيجة على أنها غير مكتملة وليست هوية مكون مؤكدة. عند مراجعة النتيجة، ضع في اعتبارك عوامل التفسير التالية:
- تحقق مما إذا كانت هناك قيمة مكتشفة تظهر مع نتيجة المكون غير المعروف.
- حدد ما إذا كان التعريف التلقائي قد أنتج نوعًا مكتشفًا جزئيًا أو لم ينتج أي تعريف.
- فسر القيم المعروضة ضمن سياق النتيجة المتاحة بدلاً من افتراض تعريف كامل.
- ضع في اعتبارك أن النتيجة قد تعتمد على المكون المتصل وقدرات التعريف لجهاز الاختبار.
يمكن أن تشير نتيجة المكون غير المعروف إلى معلومات قياس مفيدة حتى عندما يكون التعريف غير مكتمل. إذا ظل التعريف التلقائي غير مؤكد، تعامل مع النتيجة المعروضة كدلالة وليست هوية نهائية لأن النتيجة قد تختلف حسب المكون ومعلومات القياس المتاحة.

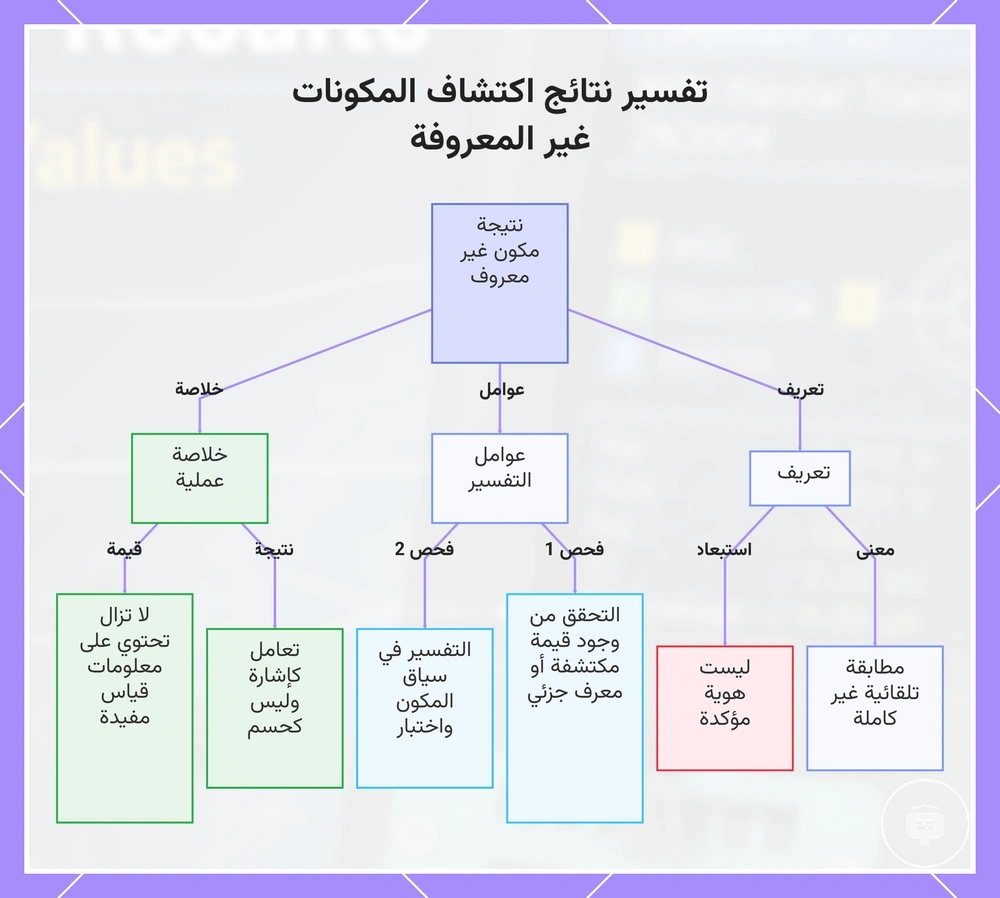

يشرح هذا المخطط تعريف نتائج اكتشاف المكونات غير المعروفة وعوامل التفسير الرئيسية والخلاصة العملية.
الظروف المؤثرة على قراءات جهاز اختبار المكونات الإلكترونية
يعتمد تفسير القراءة على عوامل مثل حالة المكون وطريقة التوصيل وحدود جهاز الاختبار وموثوقية القراءة. يمكن أن تؤثر هذه الظروف على كيفية تفسير النتيجة، لذا يكون القياس المعروض أكثر دلالة عند النظر إليه ضمن سياق الاختبار وليس كقيمة منعزلة.
عند تقييم القراءة، ضع في اعتبارك العوامل التالية:
- قد تؤثر حالة المكون على القراءة المكتشفة وتفسيرها.
- يمكن أن تؤثر طريقة التوصيل على كيفية تعريف جهاز الاختبار للمكون المتصل وقياسه.
- قد تحدد حدود جهاز الاختبار قيم القياس أو حقول التعريف المتاحة.
- تعتمد موثوقية القراءة على المكون المتصل وظروف الاختبار وقدرات جهاز الاختبار.
تؤثر هذه الظروف على التفسير ولكنها لا تشير بالضرورة إلى وجود عطل. إذا كان التركيز على تشخيص قراءات غير متوقعة أو غير متناسقة بدلاً من فهم عوامل التفسير، فراجع أسباب النتائج الخاطئة للحصول على إرشادات خاصة باستكشاف الأخطاء.

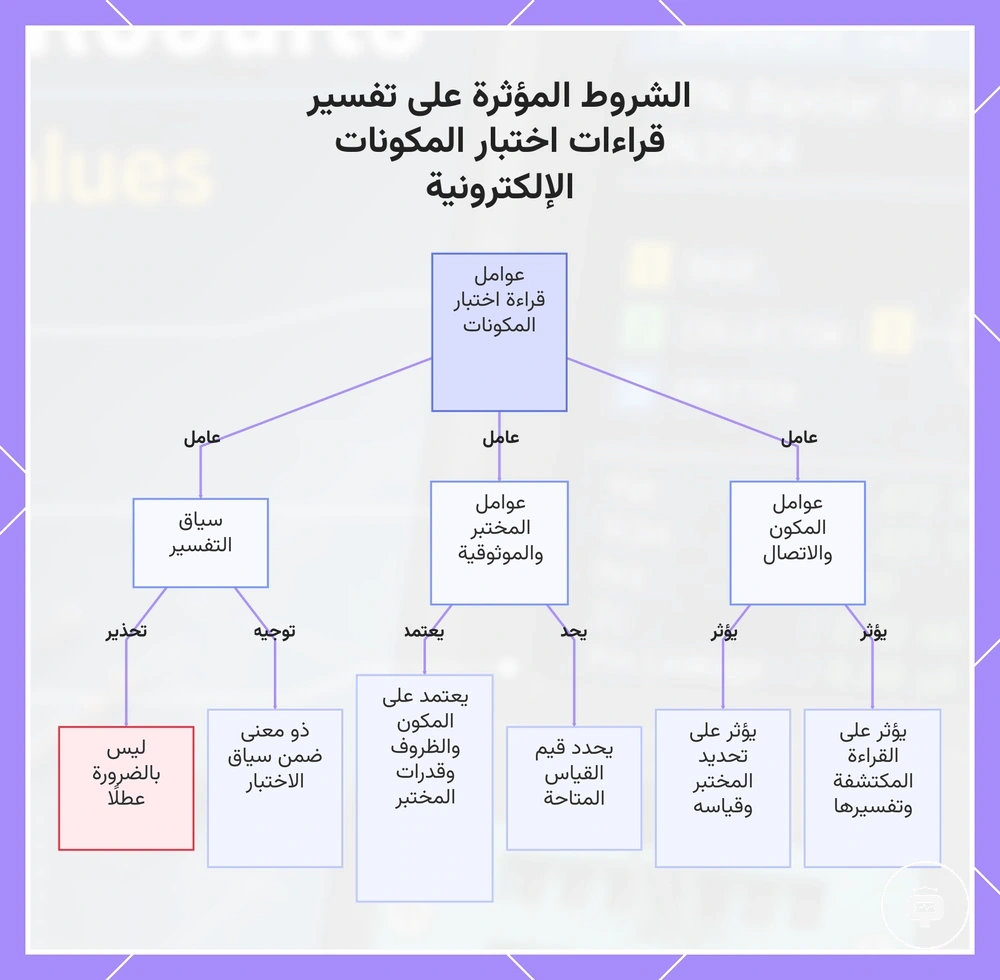

يوضح هذا المخطط العوامل الرئيسية التي تؤثر على كيفية تفسير قراءات اختبار المكونات الإلكترونية، بما في ذلك إعداد الاختبار، وعوامل المختبر والموثوقية، وسياق التفسير.
