ملحقات طاقة Raspberry Pi: مزودات الطاقة والكابلات والاستقرار
ملحقات طاقة Raspberry Pi هي المكونات التي توفر الطاقة الكهربائية للوحة Raspberry Pi، بما في ذلك مزود الطاقة وكابل الطاقة والموصل المناسب. دورها هو توفير طاقة مستقرة بالجهد والتيار ونوع الموصل المطلوب من قبل طراز Raspberry Pi المحدد حتى تعمل اللوحة بشكل موثوق. وفقًا لشركة Raspberry Pi Ltd.، تعتمد مواصفات الطاقة المطلوبة على طراز اللوحة والأجهزة المتصلة بدلاً من ملحق طاقة عالمي واحد.
دورها هو توفير طاقة مستقرة بالجهد والتيار ونوع الموصل المطلوب من قبل طراز Raspberry Pi المحدد حتى تعمل اللوحة بشكل موثوق.
يجب تقييم ملحقات طاقة Raspberry Pi من خلال قدرتها على توفير توصيل طاقة مستقر، والحفاظ على توافق الموصل، وتلبية متطلبات الطاقة للوحة المقصودة والأجهزة الطرفية المتصلة. تحدد شركة Raspberry Pi Ltd. أن مزود الطاقة الرسمي لـ Raspberry Pi 4 من نوع USB-C يوفر 5.1 فولت تيار مستمر حتى 3.0 أمبير (15.3 واط)، بينما يوفر مزود الطاقة الرسمي لـ Raspberry Pi 5 من نوع USB-C 5.1 فولت تيار مستمر حتى 5.0 أمبير (25.5 واط) عند استخدامه مع كابل مناسب بقدرة 5 أمبير. على سبيل المثال، وفقًا لشركة Raspberry Pi Ltd.، يمكن لـ Raspberry Pi 5 الذي يعمل مع أجهزة USB طرفية متعددة سحب تيار أكبر من الطرازات السابقة، لذا فإن استخدام مزود طاقة وكابل طاقة مصنفين للإخراج المطلوب يساعد في الحفاظ على التشغيل المستقر ويقلل من احتمالية حدوث أحداث انخفاض الجهد. تشكل هذه المواصفات الكهربائية، إلى جانب نوع الموصل وقدرة الكابل وتوافق اللوحة والأجهزة المتصلة، المعايير الأساسية لتقييم ملحقات طاقة Raspberry Pi.
جدول المحتويات
ملحقات طاقة Raspberry Pi وتوصيل الطاقة المستقر

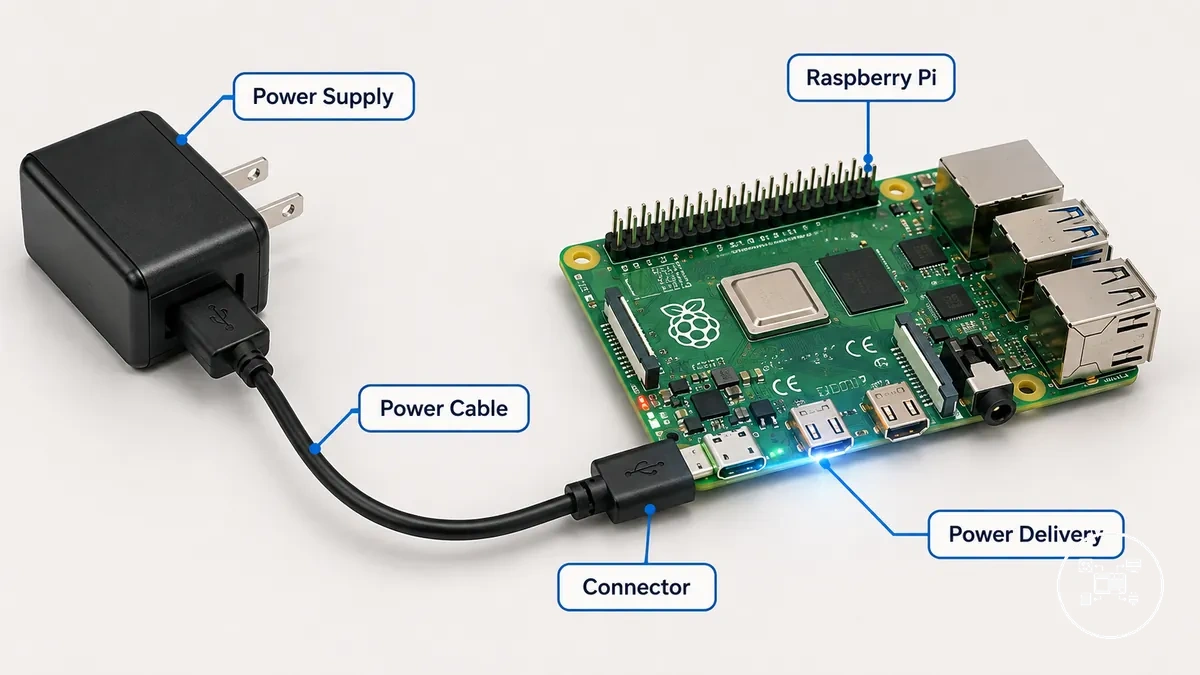

ملحقات طاقة Raspberry Pi هي مكونات توفر الطاقة الكهربائية وتحافظ عليها للوحة Raspberry Pi، بما في ذلك مزود الطاقة والكابل وموصل الطاقة المتوافق. دورها الأساسي هو توفير توصيل طاقة مستقر يطابق المتطلبات الكهربائية لطراز Raspberry Pi محدد بدلاً من أن تكون مكونات قابلة للتبديل. وفقًا لشركة Raspberry Pi Ltd.، تُحدد ملحقات الطاقة الرسمية لأجيال معينة من اللوحات، مع تحديد جهد الخرج والحد الأقصى للتيار ونوع الموصل لكل طراز مدعوم.
تُظهر هذه المواصفات الخاصة بكل طراز أن ملاءمة الملحق تعتمد على متطلبات طاقة لوحة Raspberry Pi وليس على التوافق العام.
باعتبارها إحدى فئات ملحقات Raspberry Pi، تشتمل ملحقات طاقة Raspberry Pi على محولات الطاقة وكابلات طاقة USB ومكونات التوصيل التي تشكل معًا مسار توصيل الطاقة للوحة. على سبيل المثال، تحدد شركة Raspberry Pi Ltd. أن مزود الطاقة الرسمي لـ Raspberry Pi 4 من نوع USB-C يوفر 5.1 فولت تيار مستمر حتى 3.0 أمبير (15.3 واط)، بينما يوفر مزود الطاقة الرسمي لـ Raspberry Pi 5 من نوع USB-C 5.1 فولت تيار مستمر حتى 5.0 أمبير (25.5 واط) عند استخدامه مع كابل USB-C مصنف بقدرة 5 أمبير. تُظهر هذه المواصفات الخاصة بكل طراز أن ملاءمة الملحق تعتمد على متطلبات طاقة لوحة Raspberry Pi وليس على التوافق العام. يوضح الرسم التوضيحي أدناه العلاقة بين مزود الطاقة والكابل والموصل ولوحة Raspberry Pi قبل أن تقوم الأقسام التالية بتقييم سماتها الفردية.
إعادة المزرعة المتبقية إلى ظروف النمو
يجب إعادة المزرعة المتبقية إلى ظروف النمو المستقرة فورًا بعد الحصاد الجزئي ليتمكن تعافي المزرعة من الاستمرار تحت ظروف بيئية مناسبة. وفقًا لإرشادات زراعة السبيرولينا من المراجع المعتمدة لصيانة المزرعة، يعتمد التعافي على الحفاظ على مستوى الماء المناسب والإضاءة ودرجة الحرارة والمغذيات والنظافة والتحريك اللطيف بدلاً من استبدال الكتلة الحيوية المحصودة بتركيبة محددة.
تتعافى المزرعة المتبقية بشكل أكثر اتساقًا عند فحص الظروف التالية بعد الحصاد.
تتعافى المزرعة المتبقية بشكل أكثر اتساقًا عند فحص الظروف التالية بعد الحصاد.
- مستوى الماء: أعد المزرعة إلى مستوى التشغيل الطبيعي المحدد في تعليمات المجموعة باستخدام مصدر الماء الموصى به حتى لا يترك التبخر والحجم المحصود المزرعة مركزة.
- الإضاءة ودرجة الحرارة: أعد المزرعة إلى نفس التعرض للضوء ونطاق درجة الحرارة الموصى به للمجموعة لأن التغيرات البيئية المفاجئة يمكن أن تبطئ التعافي وتزيد إجهاد المزرعة.
- المغذيات: جدد المغذيات فقط وفقًا لتعليمات الشركة المصنعة للمجموعة، حيث تعتمد احتياجات المغذيات على طريقة الحصاد وحالة المزرعة بدلاً من قاعدة جرعات عالمية.
- النظافة: تأكد من نظافة أدوات الحصاد والحاويات قبل إعادة المزرعة إلى وعاء النمو الخاص بها لتقليل خطر التلوث.
- التحريك: استأنف طريقة التحريك اللطيف الموصى بها للمجموعة بحيث تظل المغذيات والغازات المذابة والتعرض للضوء موزعة بالتساوي في جميع أنحاء المزرعة المتبقية.
إذا أظهرت المزرعة المتبقية نموًا أبطأ بعد الحصاد، يمكن أن يعتمد وقت التعافي على كمية الكتلة الحيوية المزالة وحالة المزرعة قبل الحصاد بدلاً من الإشارة إلى فشل فوري. استمر في maintenance before harvesting كروتين منتظم معتاد بمجرد اكتمال التعافي بعد الحصاد.
محولات طاقة USB-C وMicro USB للوحات Raspberry Pi
يتم التمييز بين محول طاقة USB-C ومحول طاقة Micro USB من خلال الموصل الخاص بكل منهما، وكل موصل متوافق مع أجيال محددة من لوحات Raspberry Pi وليس مع جميع لوحات Raspberry Pi. وفقًا لشركة Raspberry Pi Ltd.، تستخدم لوحات Raspberry Pi 4 وRaspberry Pi 400 وRaspberry Pi 500 وRaspberry Pi 5 وCompute Module 4 IO موصل طاقة USB-C، بينما تستخدم لوحات Raspberry Pi 3 Model B+ وRaspberry Pi 3 Model B وRaspberry Pi Zero وRaspberry Pi Zero W واللوحات الرئيسية السابقة من Raspberry Pi موصل طاقة Micro USB. يجب أن يتطابق الموصل الموجود على محول الطاقة فعليًا مع مدخل طاقة لوحة Raspberry Pi للتشغيل العادي، مما يجعل نوع الموصل هو معيار التوافق الأساسي.
يتم تحديد توافق المحول بواسطة معيار موصل لوحة Raspberry Pi وليس بواسطة محول الطاقة وحده.
يتم تحديد توافق المحول بواسطة معيار موصل لوحة Raspberry Pi وليس بواسطة محول الطاقة وحده. على سبيل المثال، وفقًا لشركة Raspberry Pi Ltd.، فإن محول طاقة USB-C الرسمي المصنف عند 5.1 فولت تيار مستمر وحتى 3.0 أمبير مصمم لـ Raspberry Pi 4، بينما تستخدم Raspberry Pi 3 Model B+ موصل Micro USB وبالتالي تتطلب محول طاقة Micro USB متوافق حتى إذا كانت كلتا اللوحتين تعملان من مصدر جهد اسمي 5 فولت. يعني هذا التمييز في الموصل أن محول طاقة USB-C متوافق فقط مع لوحات Raspberry Pi التي توفر مدخل طاقة USB-C، بينما يظل محول طاقة Micro USB متوافقًا فقط مع لوحات Raspberry Pi المجهزة بموصل طاقة Micro USB ما لم يتم استخدام محول مدعوم بشكل منفصل أو حل تحويل عن قصد.

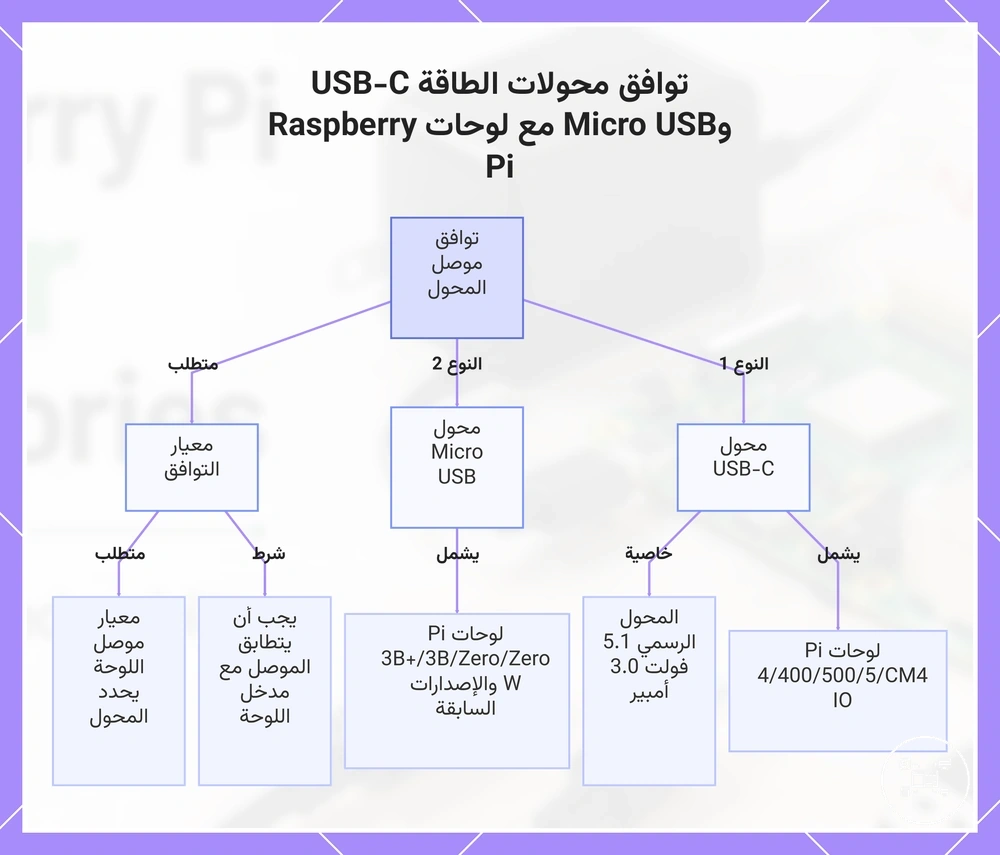

يوضح هذا المخطط نوعي موصلات محول الطاقة وأجيال لوحات Raspberry Pi المتوافقة، إلى جانب القاعدة الرئيسية للتوافق.
يوضح هذا المخطط نوعي موصلات محول الطاقة وأجيال لوحات Raspberry Pi المتوافقة، إلى جانب القاعدة الرئيسية للتوافق.
أنواع كابلات الطاقة والموصلات وخيارات الكابلات المزودة بمفتاح
يصل كابل طاقة Raspberry Pi بين مصدر الطاقة واللوحة، ويُحدد نوع الكابل المناسب من خلال موصله وقدرته على حمل التيار وطوله ووظيفة التبديل الاختيارية. تخدم كابلات USB-C اللوحات المزودة بمدخلات طاقة USB-C، بينما تخدم كابلات Micro USB اللوحات المزودة بمدخلات طاقة Micro USB. يضيف كابل المفتاح عنصر تحكم مدمجًا يفتح أو يغلق اتصال الطاقة، لكنه لا يغير المتطلبات الكهربائية للوحة Raspberry Pi المتصلة.
يجب أن يتطابق الموصل مع مدخل الطاقة الفعلي للوحة.
تنظم القائمة الآتية سمات الكابل التي تؤثر على ملاءمة التوصيل وسهولة الاستخدام اليومي. يجب أن يتطابق الموصل مع مدخل الطاقة الفعلي للوحة. يجب أن يوفر طول الكابل وصولًا كافيًا دون وضع الموصل تحت شد، بينما يجب أن يدعم بناؤه التيار المطلوب للإعداد المقصود. يغير المفتاح المدمج مدى سهولة مقاطعة الطاقة، لكن يجب أن يظل المفتاح والكابل مصنفين لاتصال الطاقة الذي يحملانه.
- الموصل: استخدم USB-C للوحة Raspberry Pi المزودة بمدخل طاقة USB-C وMicro USB للوحة المزودة بمدخل طاقة Micro USB.
- قدرة التيار: طابق تصنيف الكابل مع تركيبة المزود واللوحة؛ فالكابل المخصص لاتصال بتيار أقل لا يصلح لإعداد بتيار أعلى.
- طول الكابل: فضّل طولًا يصل إلى التركيب دون ارتخاء مفرط أو شد. تحدد شركة Raspberry Pi Ltd. كابل USB-C مثبتًا بطول 1.2 متر وقياس 17 AWG لمزود الطاقة بقدرة 27 واط، مما يوفر مرجعًا خاصًا بالطراز بدلاً من حد أقصى عام للطول.
- وظيفة المفتاح: استخدم مفتاحًا مدمجًا للتحكم الفعلي المريح في الطاقة فقط عندما يناسب موصله وتصنيفه الكهربائي اللوحة والمزود المقصودين.
تحدد ظروف الاستخدام خيار الكابل المناسب. على سبيل المثال، تحدد شركة Raspberry Pi Ltd. أن مزود الطاقة بقدرة 27 واط الموجه لـ Raspberry Pi 5 يوفر 5.1 فولت عند 5 أمبير عبر كابل USB-C بطول 1.2 متر وقياس 17 AWG، لذا يجب أن يدعم الكابل المنفصل المستخدم في نفس الظروف الموصل والتيار المطلوبين بدلاً من مجرد ملاءمة المنفذ. يمكن لكابل المفتاح تبسيط الوصول إلى طاولة العمل أو العلبة، لكن يجب إيقاف تشغيل نظام التشغيل قبل أن يقطع المفتاح الطاقة حتى لا تحل الراحة محل عملية إيقاف التشغيل البرمجية العادية.

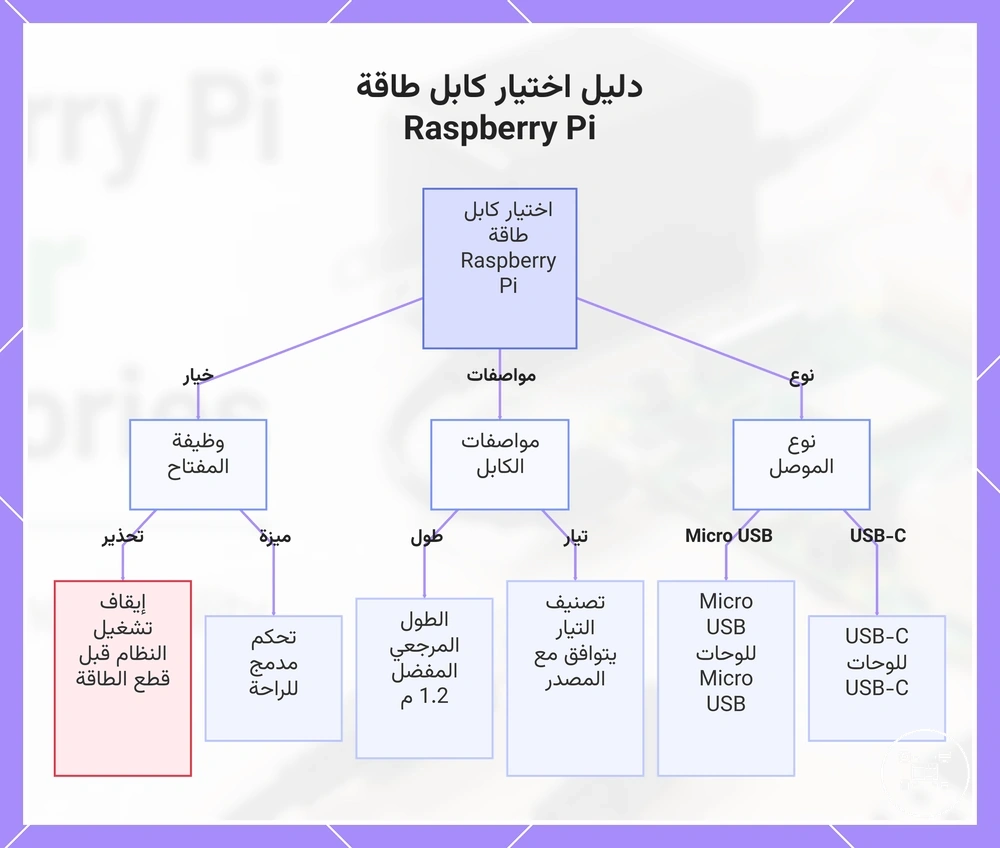

يوضح هذا المخطط السمات والخيارات الرئيسية لاختيار كابل طاقة مناسب للوحة Raspberry Pi، بما في ذلك نوع الموصل ومواصفات الكابل ووظيفة المفتاح.
يوضح هذا المخطط السمات والخيارات الرئيسية لاختيار كابل طاقة مناسب للوحة Raspberry Pi، بما في ذلك نوع الموصل ومواصفات الكابل ووظيفة المفتاح.
عوامل توافق مزودات طاقة Raspberry Pi
يتم تحديد توافق مزود طاقة Raspberry Pi من خلال ما إذا كان طراز اللوحة ونوع الموصل ومتطلبات الطاقة والأجهزة الطرفية المتصلة جميعها تتطابق مع قدرات ملحق الطاقة المختار. وفقًا لشركة Raspberry Pi Ltd.، تم تحديد Raspberry Pi 4 لمزود طاقة USB-C رسمي بقدرة 5.1 فولت، 3.0 أمبير، بينما تم تحديد Raspberry Pi 5 لمزود طاقة USB-C رسمي بقدرة 5.1 فولت، 5.0 أمبير لتمكين قدرته الكاملة على طاقة الأجهزة الطرفية USB عند دعمه بكابل مناسب بقدرة 5 أمبير. لذلك يجب أن يتحقق فحص التوافق من كل من الموصل الفعلي والمواصفات الكهربائية قبل استخدام الملحق.
ينظم الجدول أدناه معايير التوافق الأساسية التي يجب فحصها قبل توصيل ملحق طاقة Raspberry Pi.
ينظم الجدول أدناه معايير التوافق الأساسية التي يجب فحصها قبل توصيل ملحق طاقة Raspberry Pi. تشكل هذه العوامل أيضًا جزءًا من فحص توافق الطاقة الأوسع من خلال ربط متطلبات الطاقة المحددة بملاءمة ملحق Raspberry Pi الكامل.
| الكيان/الجزء | السمة/المعيار | القيمة/الشرط | التأثير/القرار |
|---|---|---|---|
| طراز اللوحة | مدخل الطاقة المدعوم | يجب أن يتطابق مع مواصفات طراز Raspberry Pi المنشورة من قبل شركة Raspberry Pi Ltd. | يحدد ما إذا كان ملحق الطاقة المختار مناسبًا. |
| نوع الموصل | الواجهة الفعلية | USB-C لـ Raspberry Pi 4 وRaspberry Pi 5 والطرازات الأحدث المزودة بـ USB-C؛ Micro USB لسلسلة Raspberry Pi 3 وسلسلة Raspberry Pi Zero والطرازات الأقدم المزودة بـ Micro USB. | يمنع عدم توافق الموصل الفعلي. |
| متطلبات الطاقة | الجهد والتيار | توفر المزودات الرسمية 5.1 فولت تيار مستمر مع تصنيفات تيار خاصة بكل طراز، بما في ذلك 3.0 أمبير لـ Raspberry Pi 4 و5.0 أمبير لـ Raspberry Pi 5. | يدعم التشغيل المستقر عندما تتطابق المواصفات الكهربائية مع اللوحة. |
| الأجهزة الطرفية | الطلب الإضافي على التيار | أجهزة تخزين USB والكاميرات وHATs والملحقات الأخرى المزودة بالطاقة تزيد من الطلب الكلي على التيار. | يحدد ما إذا كان مزود الطاقة المختار يظل مناسبًا للتكوين الكامل. |
يظل التوافق مشروطًا لأن تكوين Raspberry Pi الكامل يحدد سعة الطاقة المطلوبة. على سبيل المثال، وفقًا لشركة Raspberry Pi Ltd.، صُمم Raspberry Pi 5 الذي يعمل مع أجهزة USB طرفية متعددة لاستخدام مزود طاقة USB-C الرسمي بقدرة 5.1 فولت، 5.0 أمبير، بينما تم تحديد Raspberry Pi 4 مع مزود طاقة USB-C رسمي بقدرة 5.1 فولت، 3.0 أمبير في ظروف تشغيله المدعومة. يوفر فحص طراز اللوحة ونوع الموصل ومتطلبات الطاقة والأجهزة الطرفية المتصلة معًا تقييمًا عمليًا للتوافق دون افتراض أن مزود طاقة واحد مناسب لكل نظام Raspberry Pi.
اختيار ملحقات طاقة Raspberry Pi للتشغيل الموثوق
يتطلب اختيار ملحقات طاقة Raspberry Pi مطابقة مزود الطاقة والكابل والموصل مع طراز اللوحة المحدد والأجهزة الطرفية المتصلة وعبء العمل المستمر. معايير الاختيار الرئيسية هي توافق الموصل والجهد والتيار المدعومان وقدرة الكابل على حمل التيار وطاقة كافية للأجهزة الطرفية للتكوين المقصود. تحدد شركة Raspberry Pi Ltd. 5.1 فولت تيار مستمر عند 3.0 أمبير لمزود USB-C بقدرة 15 واط الخاص بـ Raspberry Pi 4 وRaspberry Pi 400، بينما يوفر مزود USB-C بقدرة 27 واط ما يصل إلى 5.1 فولت تيار مستمر عند 5.0 أمبير لـ Raspberry Pi 5. توفر هذه القيم الخاصة بكل طراز حدًا قابلاً للقياس للاختيار من أجل التشغيل الموثوق بدلاً من أن تكون مواصفة عامة.

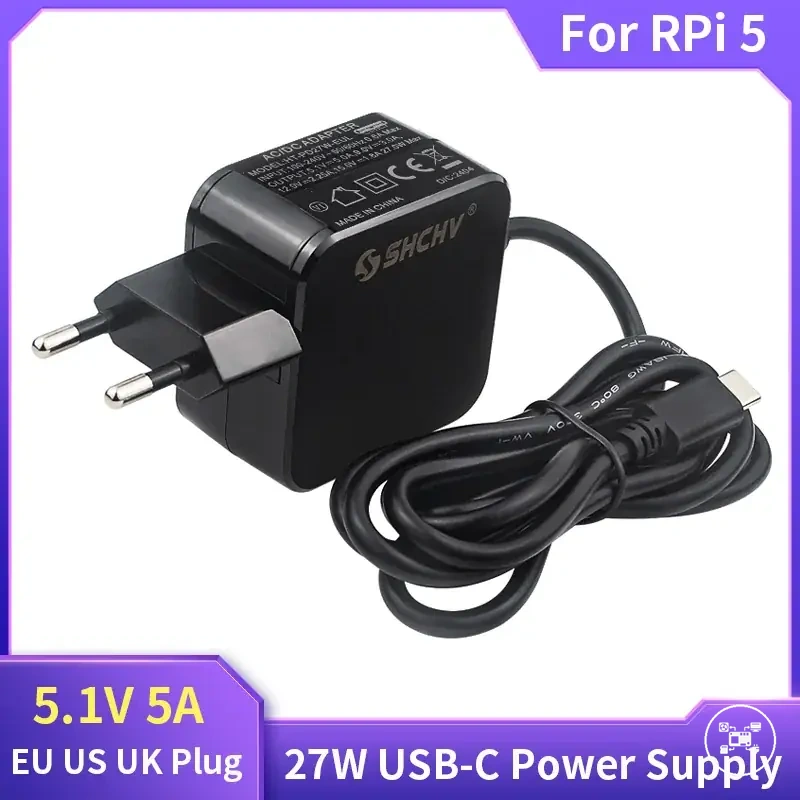

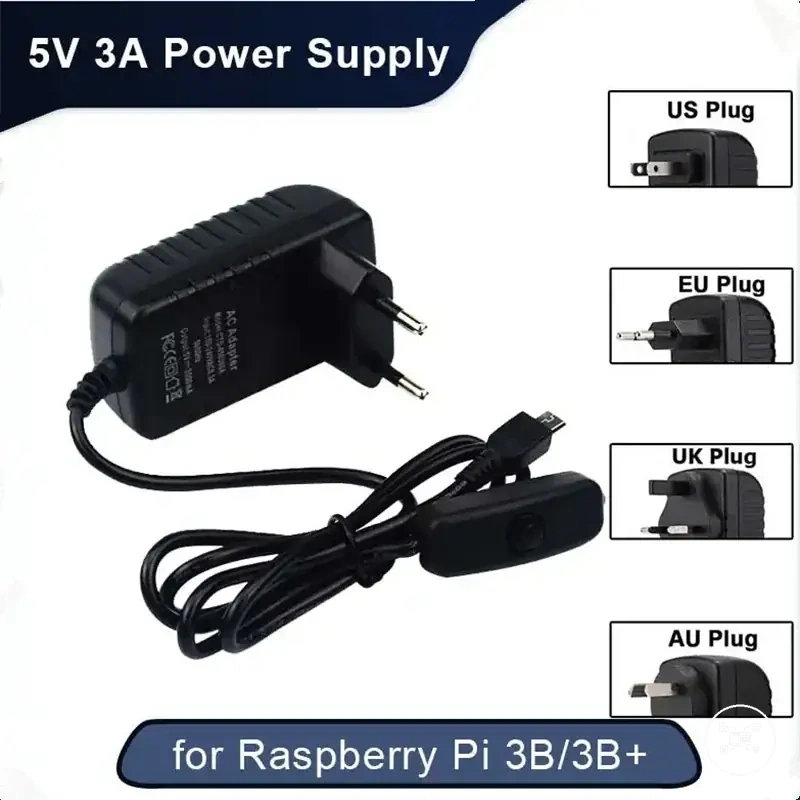

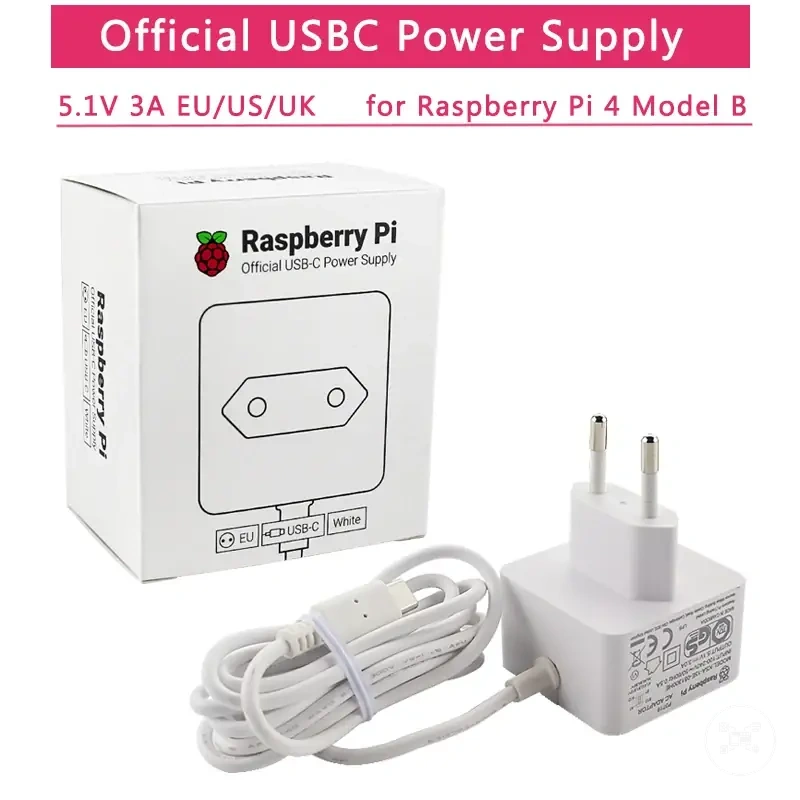

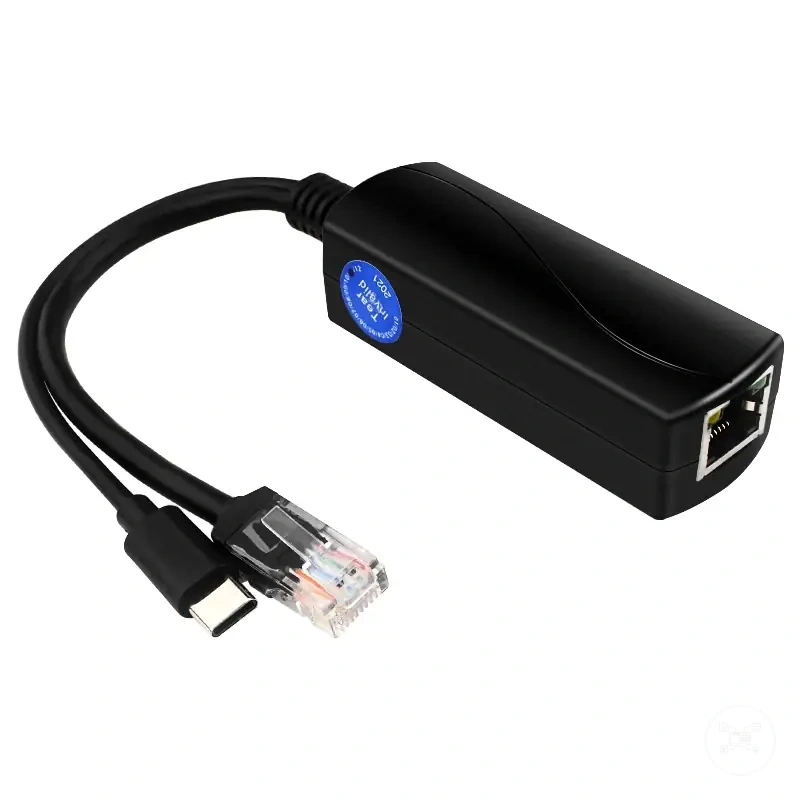

المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة.
المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.
تنظم القائمة أدناه قرارات الملحق حسب الشرط الذي يجب أن يفي به كل مكون. يحدد طراز اللوحة الموصل المقبول وملف الإدخال، بينما تحدد الأجهزة الطرفية وعبء العمل مقدار سعة الطاقة المتاحة التي قد يستخدمها الإعداد. يجب أن يدعم الكابل تيار المزود المختار وأن يحافظ على الموصل المطلوب عند كلا الطرفين. يكتمل التوافق فقط عندما يكون المزود والكابل واللوحة والأجهزة المتصلة مؤهلة كمسار توصيل طاقة واحد.
- طراز اللوحة: حدد طراز Raspberry Pi الدقيق واستخدم مواصفات الإدخال المنشورة الخاصة به كحد للاختيار.
- مزود الطاقة: بالنسبة لـ Raspberry Pi 4 أو Raspberry Pi 400، تحدد شركة Raspberry Pi Ltd. مزود USB-C بقدرة 15 واط، 5.1 فولت، 3.0 أمبير؛ وبالنسبة لـ Raspberry Pi 5 مع أجهزة USB طرفية عالية الطاقة، تحدد مزودًا قادرًا على 5.1 فولت عند 5.0 أمبير.
- كابل الطاقة: اختر كابلًا يتطابق موصله وتصنيف تياره مع المزود واللوحة المختارين؛ فالملاءمة الفيزيائية وحدها لا تثبت الملاءمة الكهربائية.
- الأجهزة الطرفية: أدرج أجهزة تخزين USB والكاميرات والشاشات التي تعمل بالطاقة من اللوحة وHATs والأجهزة الأخرى المتصلة في تقييم الطاقة.
- حالة التشغيل: قيم عبء العمل المستمر بدلاً من اختبار بدء التشغيل بدون حمل، لأن التكوين الكامل يحدد ما إذا كانت الطاقة المتاحة تظل كافية.
بالنسبة لتكوين سطح مكتب Raspberry Pi 4، يوفر المزود الرسمي بقدرة 15 واط مرجعًا مدعومًا بقدرة 5.1 فولت عند 3.0 أمبير. بالنسبة لـ Raspberry Pi 5، تذكر شركة Raspberry Pi Ltd. أن مزود 5 فولت، 5 أمبير موصى به عند استخدام أجهزة طرفية عالية الطاقة مثل محركات أقراص SSD أو محركات الأقراص الصلبة لمنافذ USB الخاصة باللوحة؛ أما مع مزود 3 أمبير، فإن الأجهزة الطرفية منخفضة الطاقة هي الحالة المدعومة. يرفع المزود الرسمي بقدرة 27 واط أيضًا حد التيار المشترك لـ USB في Raspberry Pi 5 من 600 مللي أمبير الافتراضي إلى 1.6 أمبير، مما يجعل طلب الأجهزة الطرفية عاملاً مباشرًا في القرار. توضح هذه السيناريوهات لماذا يجب تقييم ملاءمة الملحق للإعداد الكامل بدلاً من اللوحة وحدها.
بالنسبة لـ Raspberry Pi 5، تذكر شركة Raspberry Pi Ltd.
بعد اختيار مزود وكابل وموصل متوافقين، اتبع خطوات إعداد الطاقة ذات الصلة للتكوين المقصود. يجب تقييم تحذيرات انخفاض الجهد الحالية أو عمليات إعادة التشغيل أو السلوك غير المستقر ضمن مشكلات ملحقات طاقة Raspberry Pi بدلاً من معالجتها كمعايير اختيار فقط. يتطلب التشغيل الموثوق طويل الأمد أيضًا فحص التوصيلات وصيانة ملحقات الطاقة الموثوقة بعد التثبيت.
بعد اختيار مزود وكابل وموصل متوافقين، اتبع خطوات إعداد الطاقة ذات الصلة للتكوين المقصود.

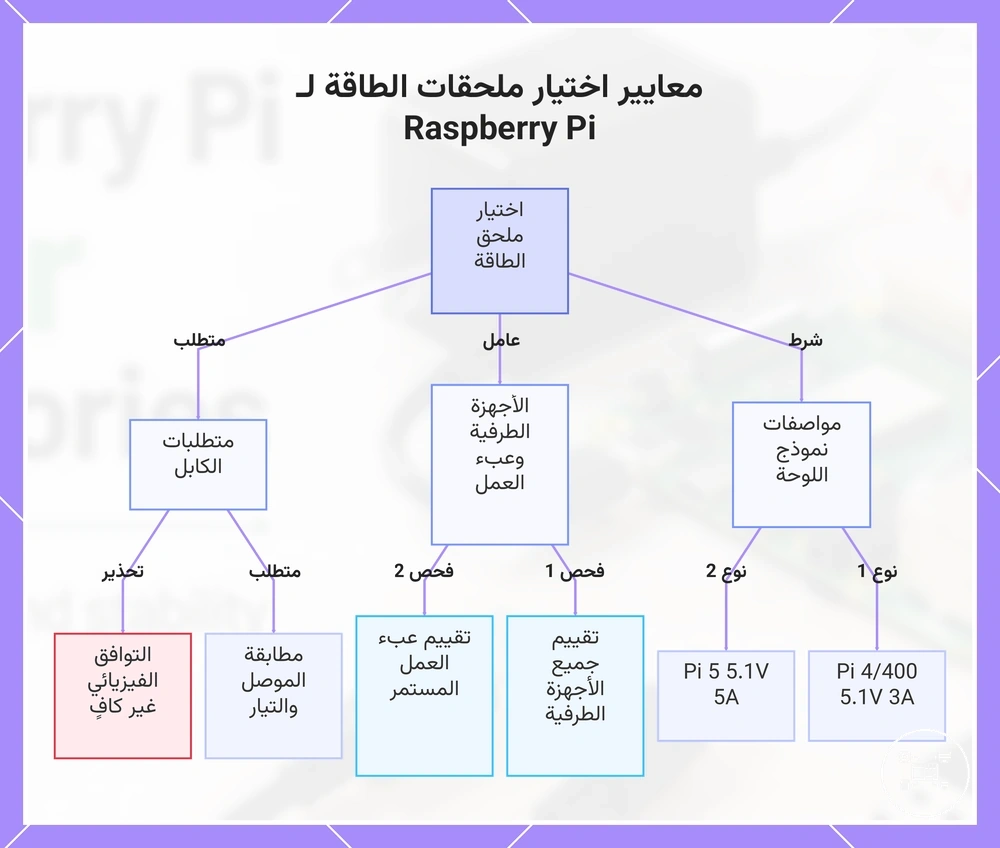

يوضح هذا المخطط عوامل الاختيار الرئيسية الثلاثة لاختيار ملحقات الطاقة: مواصفات نموذج اللوحة، والأجهزة الطرفية وعبء العمل، ومتطلبات الكابل.
