Accessoires d'alimentation Raspberry Pi : blocs secteur, câbles et stabilité
Les accessoires d'alimentation Raspberry Pi sont les composants qui fournissent l'énergie électrique à une carte Raspberry Pi, comprenant le bloc secteur, le câble d'alimentation et le connecteur correspondant. Leur rôle est de fournir une alimentation stable à la tension, au courant et au type de connecteur requis par le modèle de Raspberry Pi spécifique afin que la carte puisse fonctionner de manière fiable. Selon Raspberry Pi Ltd., la spécification d'alimentation requise dépend du modèle de carte et du matériel connecté, et non d'un accessoire d'alimentation universel unique.
Selon Raspberry Pi Ltd., la spécification d'alimentation requise dépend du modèle de carte et du matériel connecté, et non d'un accessoire d'alimentation universel unique.
Les accessoires d'alimentation Raspberry Pi doivent être évalués en fonction de leur capacité à fournir une alimentation stable, à maintenir la compatibilité du connecteur et à satisfaire les besoins en alimentation de la carte prévue et des périphériques connectés. Raspberry Pi Ltd. précise que le bloc secteur USB-C officiel pour Raspberry Pi 4 fournit 5,1 V CC jusqu'à 3,0 A (15,3 W), tandis que le bloc secteur USB-C officiel pour Raspberry Pi 5 fournit 5,1 V CC jusqu'à 5,0 A (25,5 W) lorsqu'il est associé à un câble approprié de 5 A. Par exemple, selon Raspberry Pi Ltd., un Raspberry Pi 5 fonctionnant avec plusieurs périphériques USB peut consommer plus de courant que les modèles précédents ; l'utilisation d'un bloc secteur et d'un câble d'alimentation adaptés à la puissance requise aide à maintenir un fonctionnement stable et réduit la probabilité d'événements de sous-tension. Ces spécifications électriques, avec le type de connecteur, la capacité du câble, la compatibilité de la carte et le matériel connecté, constituent les critères principaux pour évaluer les accessoires d'alimentation Raspberry Pi.
Table des matières
Accessoires d'alimentation Raspberry Pi et distribution d'alimentation stable

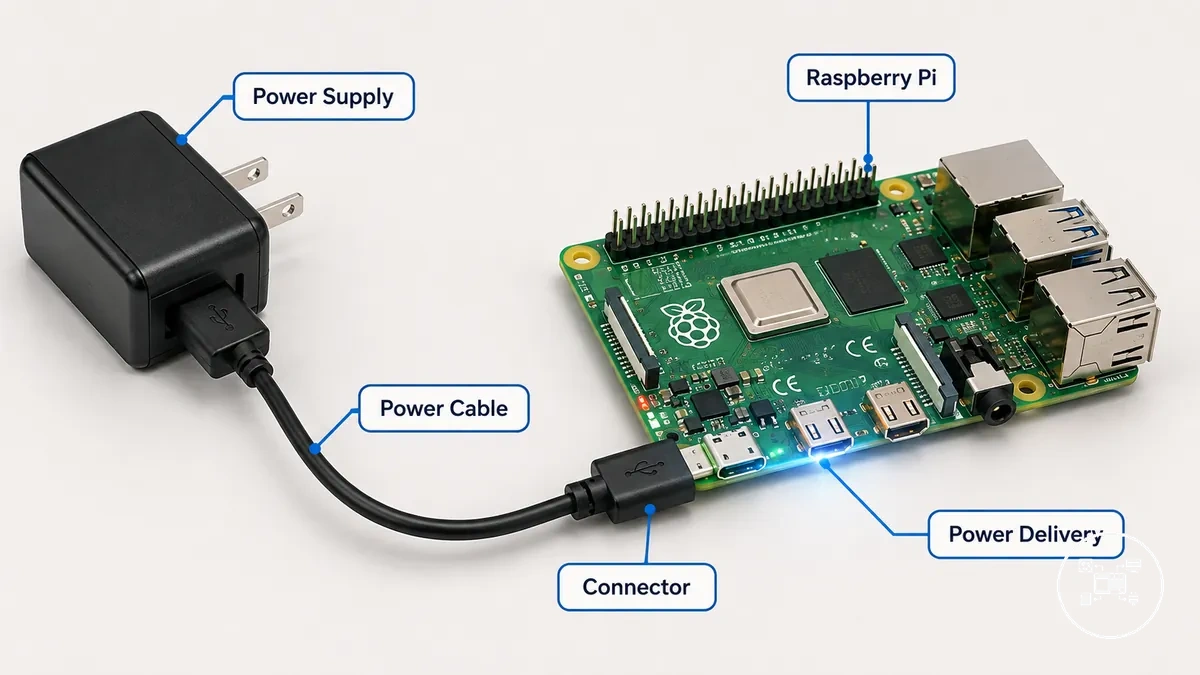

Les accessoires d'alimentation Raspberry Pi sont des composants qui fournissent et maintiennent l'alimentation électrique d'une carte Raspberry Pi, comprenant un bloc secteur, un câble et un connecteur d'alimentation compatible. Leur rôle principal est de fournir une distribution d'alimentation stable qui correspond aux besoins électriques d'un modèle spécifique de Raspberry Pi plutôt que de servir de composants interchangeables. Selon Raspberry Pi Ltd., les accessoires d'alimentation officiels sont spécifiés pour des générations de cartes particulières, avec la tension de sortie, le courant maximal et le type de connecteur définis pour chaque modèle pris en charge.
Ces spécifications propres à chaque modèle montrent que l'adéquation des accessoires dépend des besoins en alimentation de la carte Raspberry Pi plutôt que d'une compatibilité universelle.
En tant que catégorie d'accessoires Raspberry Pi, les accessoires d'alimentation Raspberry Pi incluent des adaptateurs secteur, des câbles d'alimentation USB et des composants de connexion qui forment ensemble le chemin d'alimentation de la carte. Par exemple, Raspberry Pi Ltd. spécifie que le bloc secteur USB-C officiel pour Raspberry Pi 4 fournit 5,1 V CC jusqu'à 3,0 A (15,3 W), tandis que le bloc secteur USB-C officiel pour Raspberry Pi 5 fournit 5,1 V CC jusqu'à 5,0 A (25,5 W) lorsqu'il est utilisé avec un câble USB-C de 5 A. Ces spécifications propres à chaque modèle montrent que l'adéquation des accessoires dépend des besoins en alimentation de la carte Raspberry Pi plutôt que d'une compatibilité universelle. L'illustration ci-dessous clarifie la relation entre le bloc secteur, le câble, le connecteur et la carte Raspberry Pi avant que les sections suivantes n'évaluent leurs attributs individuels.
Remettre la culture restante dans des conditions de croissance
La culture restante doit être remise dans des conditions de croissance stables immédiatement après une récolte partielle afin que la reprise de la culture puisse se poursuivre dans des conditions environnementales adaptées. Selon les recommandations de culture de la spiruline issues de références reconnues en entretien des cultures, la reprise dépend du maintien d'un niveau d'eau, d'un éclairage, d'une température, de nutriments, d'une propreté et d'une agitation douce appropriés, et non du remplacement de la biomasse récoltée par une formule exacte.
La culture restante se rétablit de manière plus constante lorsque les conditions suivantes sont vérifiées après la récolte.
La culture restante se rétablit de manière plus constante lorsque les conditions suivantes sont vérifiées après la récolte.
- Niveau d'eau : Rétablir la culture au niveau de fonctionnement normal spécifié dans les instructions du kit en utilisant la source d'eau recommandée afin que l'évaporation et le volume récolté ne laissent pas la culture concentrée.
- Lumière et température : Remettre la culture dans la même exposition à la lumière et dans la même plage de température que celles recommandées pour le kit, car des changements soudains de l'environnement peuvent ralentir la reprise et augmenter le stress de la culture.
- Nutriments : Ne reconstituer les nutriments que selon les instructions du fabricant du kit, car les besoins en nutriments dépendent de la méthode de récolte et de l'état de la culture, et non d'une règle de dosage universelle.
- Propreté : S'assurer que les outils et les contenants de récolte sont propres avant de remettre la culture dans son récipient de culture afin de réduire le risque de contamination.
- Agitation : Reprendre la méthode d'agitation douce recommandée pour le kit afin que les nutriments, les gaz dissous et l'exposition à la lumière restent répartis uniformément dans l'ensemble de la culture restante.
Si la culture restante présente une croissance plus lente après la récolte, le temps de reprise peut dépendre de la quantité de biomasse retirée et de l'état de la culture avant la récolte, plutôt que d'indiquer un échec immédiat. Poursuivez la maintenance before harvesting comme routine régulière une fois la reprise post-récolte terminée.
Adaptateurs secteur USB-C et Micro USB pour cartes Raspberry Pi
Un adaptateur secteur USB-C et un adaptateur secteur Micro USB se différencient par leur connecteur, et chaque connecteur est compatible avec des générations spécifiques de cartes Raspberry Pi plutôt qu'avec toutes les cartes Raspberry Pi. Selon Raspberry Pi Ltd., les Raspberry Pi 4, Raspberry Pi 400, Raspberry Pi 500, Raspberry Pi 5 et Compute Module 4 IO boards utilisent un connecteur d'alimentation USB-C, tandis que les Raspberry Pi 3 Model B+, Raspberry Pi 3 Model B, Raspberry Pi Zero, Raspberry Pi Zero W et les cartes Raspberry Pi grand public précédentes utilisent un connecteur d'alimentation Micro USB. Le connecteur de l'adaptateur secteur doit correspondre physiquement à l'entrée d'alimentation de la carte Raspberry Pi pour un fonctionnement normal, ce qui fait du type de connecteur le principal critère de compatibilité.
La compatibilité de l'adaptateur est déterminée par la norme de connecteur de la carte Raspberry Pi plutôt que par l'adaptateur secteur seul.
La compatibilité de l'adaptateur est déterminée par la norme de connecteur de la carte Raspberry Pi plutôt que par l'adaptateur secteur seul. Par exemple, selon Raspberry Pi Ltd., un adaptateur secteur USB-C officiel de 5,1 V CC et jusqu'à 3,0 A est conçu pour le Raspberry Pi 4, tandis que le Raspberry Pi 3 Model B+ utilise un connecteur Micro USB et nécessite donc un adaptateur secteur Micro USB compatible, même si les deux cartes fonctionnent à partir d'une alimentation nominale de 5 V. Cette distinction de connecteur signifie qu'un adaptateur secteur USB-C est compatible uniquement avec les cartes Raspberry Pi dotées d'une entrée d'alimentation USB-C, tandis qu'un adaptateur secteur Micro USB reste compatible uniquement avec les cartes Raspberry Pi équipées d'un connecteur d'alimentation Micro USB, sauf si une solution d'adaptation ou de conversion prise en charge séparément est utilisée intentionnellement.

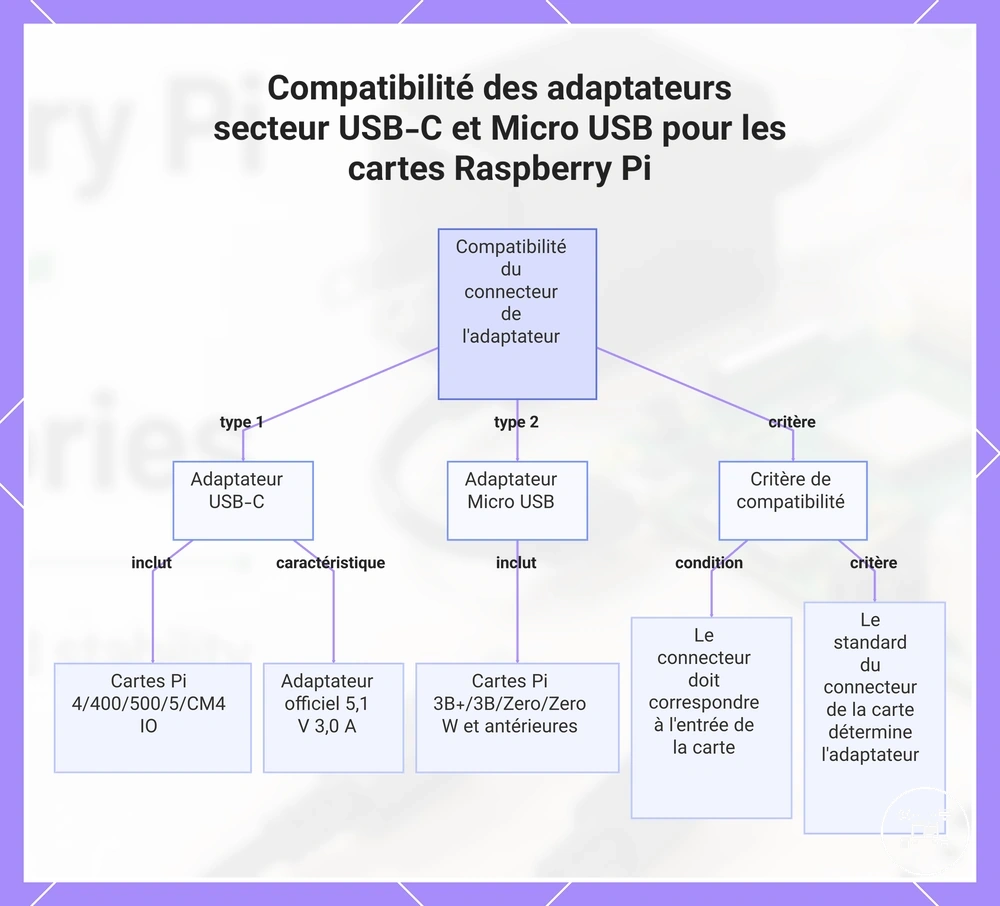

Ce graphique présente les deux types de connecteurs d'adaptateur secteur et les générations de cartes Raspberry Pi compatibles, ainsi que la règle clé de compatibilité.
Ce graphique présente les deux types de connecteurs d'adaptateur secteur et les générations de cartes Raspberry Pi compatibles, ainsi que la règle clé de compatibilité.
Types de câbles d'alimentation, connecteurs et options de câble avec interrupteur
Un câble d'alimentation Raspberry Pi relie la source d'alimentation à la carte, et le type de câble approprié est défini par son connecteur, sa capacité de transport de courant, sa longueur et sa fonction d'interrupteur optionnelle. Les câbles USB-C sont destinés aux cartes dotées d'une entrée d'alimentation USB-C, tandis que les câbles Micro USB sont destinés aux cartes dotées d'une entrée d'alimentation Micro USB. Un câble avec interrupteur ajoute une commande en ligne qui ouvre ou ferme la connexion d'alimentation, mais il ne modifie pas les besoins électriques du Raspberry Pi connecté.
Le connecteur doit correspondre à l'entrée d'alimentation physique de la carte.
La liste suivante organise les attributs du câble qui affectent l'adéquation de la connexion et l'utilisabilité quotidienne. Le connecteur doit correspondre à l'entrée d'alimentation physique de la carte. La longueur du câble doit offrir une portée suffisante sans mettre le connecteur sous tension, tandis que sa construction doit supporter le courant requis par la configuration prévue. Un interrupteur en ligne modifie la commodité avec laquelle l'alimentation peut être interrompue, mais l'interrupteur et le câble doivent être dimensionnés pour la connexion d'alimentation qu'ils transportent.
- Connecteur : Utiliser un câble USB-C pour une carte Raspberry Pi avec une entrée d'alimentation USB-C et un câble Micro USB pour une carte avec une entrée d'alimentation Micro USB.
- Capacité de courant : Adapter le calibre du câble à la combinaison bloc secteur et carte ; un câble destiné à une connexion à faible courant ne convient pas pour une configuration à courant plus élevé.
- Longueur du câble : Privilégier une longueur qui atteint l'installation sans mou excessif ni tension. Raspberry Pi Ltd. spécifie un câble USB-C captif de 1,2 m, 17 AWG pour son bloc secteur de 27 W, fournissant une référence propre au modèle plutôt qu'une longueur maximale universelle.
- Fonction interrupteur : Utiliser un interrupteur en ligne pour une commande d'alimentation physique pratique uniquement lorsque son connecteur et son calibre électrique conviennent à la carte et au bloc secteur prévus.
Les conditions d'utilisation déterminent quelle option de câble est adaptée. Par exemple, Raspberry Pi Ltd. spécifie que son bloc secteur de 27 W orienté Raspberry Pi 5 fournit 5,1 V à 5 A via un câble USB-C de 1,2 m, 17 AWG. Un câble séparé utilisé dans les mêmes conditions doit supporter le connecteur et le courant requis plutôt que de simplement s'adapter au port. Un câble avec interrupteur peut simplifier l'accès à l'établi ou au boîtier, mais le système d'exploitation doit être arrêté avant que l'interrupteur ne coupe l'alimentation, afin que la commodité ne remplace pas la procédure normale d'arrêt logiciel.
Les conditions d'utilisation déterminent quelle option de câble est adaptée.

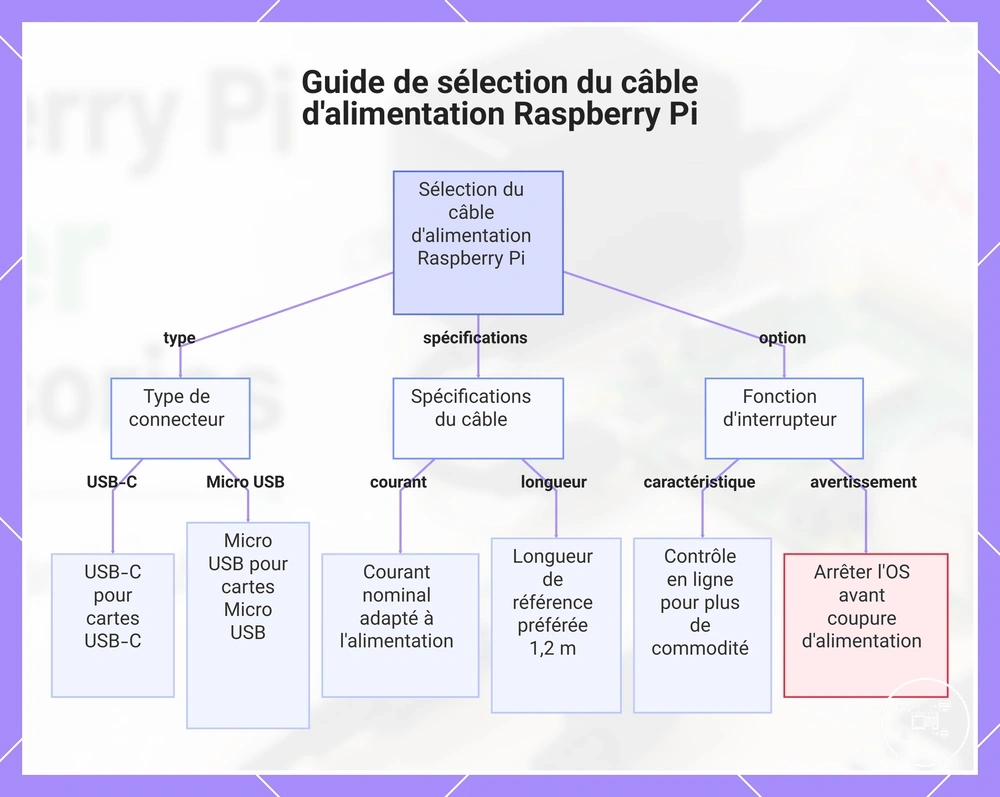

Ce graphique présente les attributs et options clés pour choisir un câble d'alimentation adapté à une carte Raspberry Pi, notamment le type de connecteur, les spécifications du câble et la fonction d'interrupteur.
Facteurs de compatibilité des blocs secteur Raspberry Pi
La compatibilité des blocs secteur Raspberry Pi est déterminée par le fait que le modèle de carte, le type de connecteur, les besoins en alimentation et les périphériques connectés correspondent tous aux capacités de l'accessoire d'alimentation sélectionné. Selon Raspberry Pi Ltd., le Raspberry Pi 4 est spécifié pour un bloc secteur USB-C officiel de 5,1 V, 3,0 A, tandis que le Raspberry Pi 5 est spécifié pour un bloc secteur USB-C officiel de 5,1 V, 5,0 A afin de permettre sa capacité d'alimentation périphérique USB complète lorsqu'il est pris en charge par un câble de 5 A adapté. Une vérification de compatibilité doit donc vérifier à la fois le connecteur physique et la spécification électrique avant d'utiliser l'accessoire. :contentReference[oaicite:0]{index=0}
Le tableau ci-dessous organise les principaux critères de compatibilité à vérifier avant de connecter un accessoire d'alimentation Raspberry Pi.
Le tableau ci-dessous organise les principaux critères de compatibilité à vérifier avant de connecter un accessoire d'alimentation Raspberry Pi. Ces facteurs font partie intégrante de la vérification de la compatibilité d'alimentation plus large, car ils relient les exigences spécifiques à l'alimentation à l'adéquation complète des accessoires Raspberry Pi.
| Entité/Composant | Attribut/Critère | Valeur/Condition | Effet/Décision |
|---|---|---|---|
| Modèle de carte | Entrée d'alimentation prise en charge | Doit correspondre à la spécification du modèle Raspberry Pi publiée par Raspberry Pi Ltd. | Détermine si l'accessoire d'alimentation sélectionné est adapté. |
| Type de connecteur | Interface physique | USB-C pour Raspberry Pi 4, Raspberry Pi 5 et les modèles USB-C plus récents ; Micro USB pour les séries Raspberry Pi 3, Raspberry Pi Zero et les modèles Micro USB antérieurs. | Empêche l'incompatibilité physique du connecteur. |
| Besoins en alimentation | Tension et courant | Les blocs secteurs officiels fournissent 5,1 V CC avec des intensités nominales spécifiques au modèle, dont 3,0 A pour le Raspberry Pi 4 et 5,0 A pour le Raspberry Pi 5. | Favorise un fonctionnement stable lorsque la spécification électrique correspond à la carte. |
| Périphériques | Demande de courant supplémentaire | Les périphériques de stockage USB, les caméras, les HATs et autres accessoires alimentés augmentent la demande de courant totale. | Détermine si le bloc secteur sélectionné reste adapté à la configuration complète. |
La compatibilité reste conditionnelle car la configuration complète du Raspberry Pi détermine la capacité d'alimentation requise. Par exemple, selon Raspberry Pi Ltd., un Raspberry Pi 5 fonctionnant avec plusieurs périphériques USB est conçu pour utiliser le bloc secteur USB-C officiel de 5,1 V, 5,0 A, tandis qu'un Raspberry Pi 4 est spécifié avec un bloc secteur USB-C officiel de 5,1 V, 3,0 A dans ses conditions de fonctionnement prises en charge. La vérification conjointe du modèle de carte, du type de connecteur, des besoins en alimentation et des périphériques connectés fournit une évaluation pratique de la compatibilité sans supposer qu'un même bloc secteur convient à tous les systèmes Raspberry Pi. :contentReference[oaicite:1]{index=1}
Choisir des accessoires d'alimentation Raspberry Pi pour un fonctionnement fiable
Choisir des accessoires d'alimentation Raspberry Pi nécessite de faire correspondre le bloc secteur, le câble et le connecteur au modèle de carte exact, aux périphériques connectés et à la charge de travail soutenue. Les principaux critères de sélection sont la compatibilité du connecteur, la tension et le courant pris en charge, la capacité de courant du câble et une alimentation périphérique suffisante pour la configuration prévue. Raspberry Pi Ltd. spécifie 5,1 V CC à 3,0 A pour son bloc secteur USB-C 15 W pour Raspberry Pi 4 et Raspberry Pi 400, tandis que son bloc secteur USB-C 27 W fournit jusqu'à 5,1 V CC à 5,0 A pour Raspberry Pi 5. :contentReference[oaicite:0]{index=0} Ces valeurs spécifiques au modèle fournissent une limite de sélection mesurable pour un fonctionnement fiable plutôt qu'une spécification universelle. :contentReference[oaicite:1]{index=1}

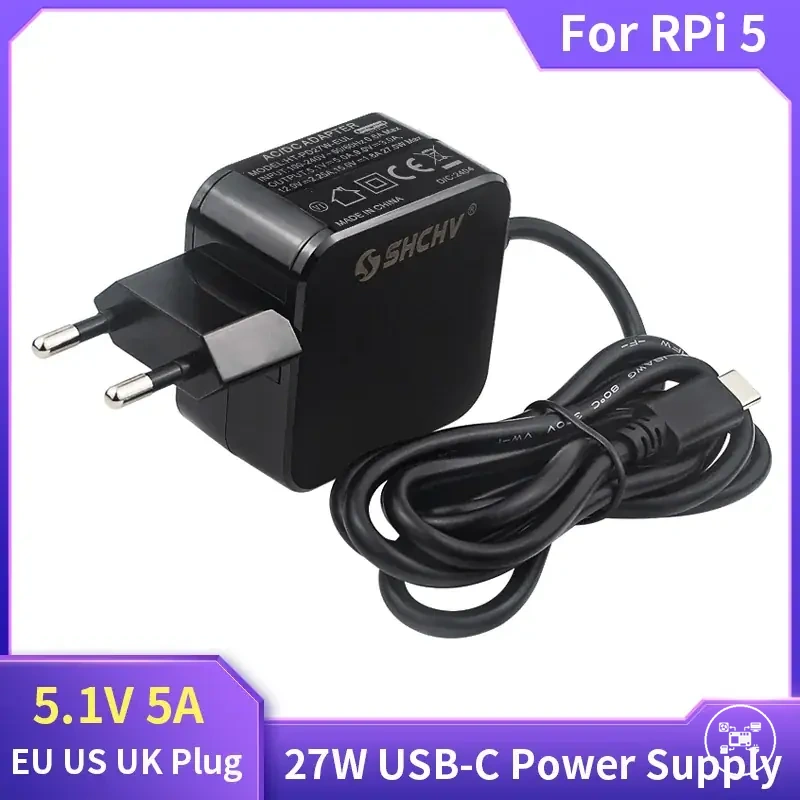

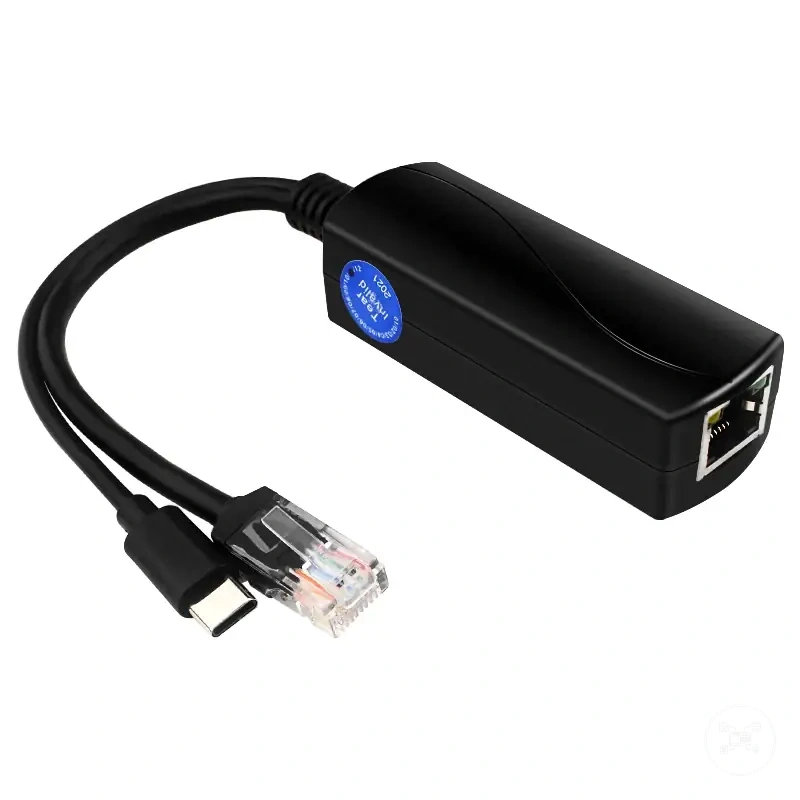

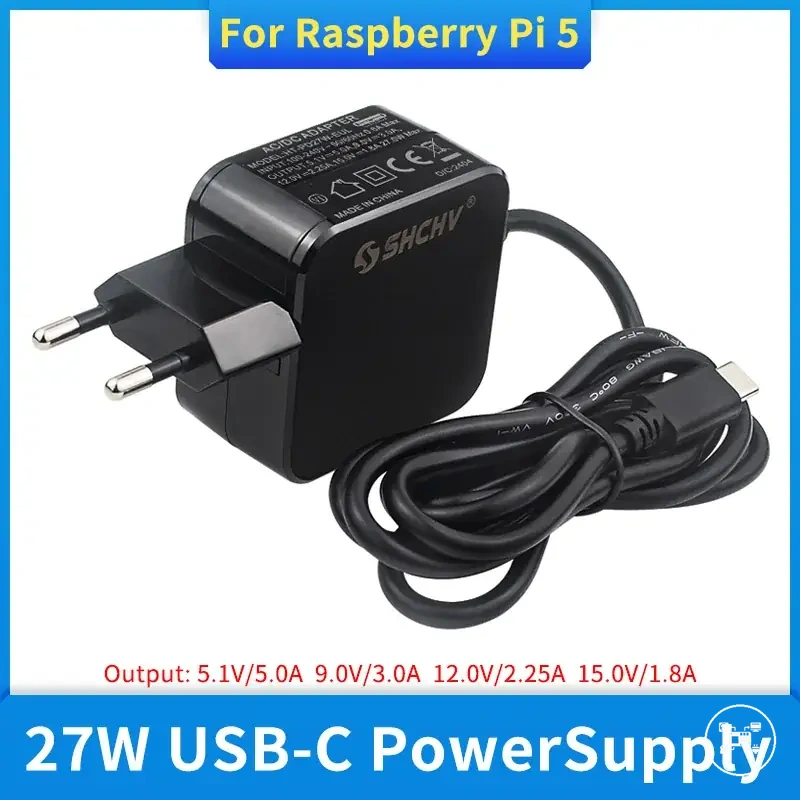

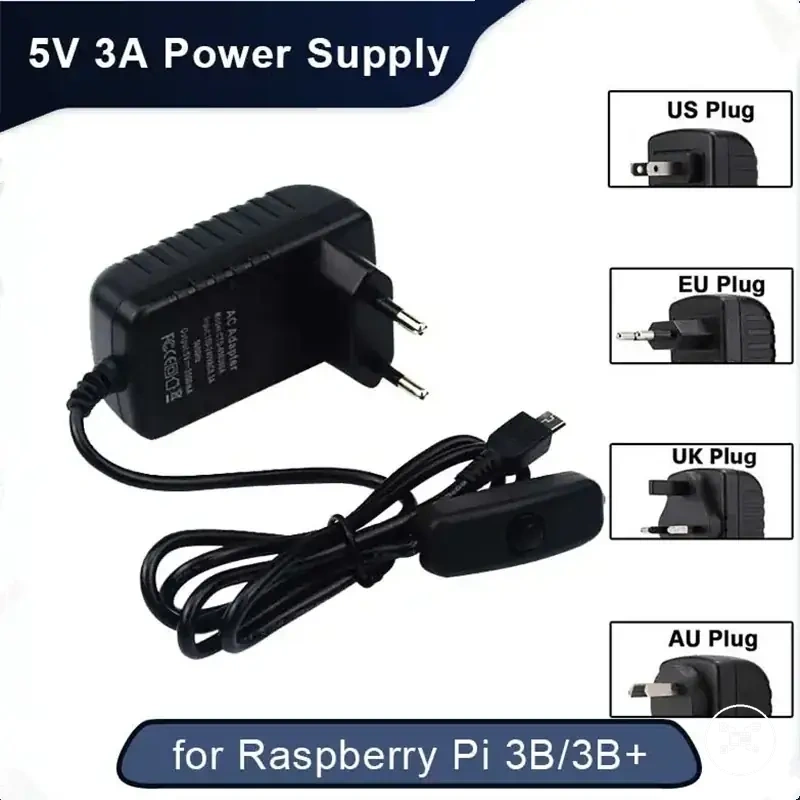

Voici des exemples de produits qui peuvent faciliter la comparaison.
Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.
La liste ci-dessous organise les décisions relatives aux accessoires en fonction de la condition que chaque composant doit satisfaire. Le modèle de carte détermine le connecteur et le profil d'entrée acceptés, tandis que les périphériques et la charge de travail déterminent la part de la capacité d'alimentation disponible que la configuration peut utiliser. Le câble doit supporter le courant du bloc secteur sélectionné et maintenir le connecteur requis aux deux extrémités. La compatibilité est complète uniquement lorsque le bloc secteur, le câble, la carte et le matériel connecté forment un seul chemin d'alimentation.
- Modèle de carte : Identifier le modèle exact de Raspberry Pi et utiliser sa spécification d'entrée publiée comme limite de sélection.
- Bloc secteur : Pour Raspberry Pi 4 ou Raspberry Pi 400, Raspberry Pi Ltd. spécifie son bloc secteur USB-C de 15 W, 5,1 V, 3,0 A ; pour Raspberry Pi 5 avec des périphériques USB de puissance plus élevée, il spécifie un bloc secteur capable de 5,1 V à 5,0 A. :contentReference[oaicite:2]{index=2}
- Câble d'alimentation : Choisir un câble dont le connecteur et le calibre de courant correspondent au bloc secteur et à la carte sélectionnés ; l'adaptation physique seule ne garantit pas l'adéquation électrique.
- Périphériques : Inclure les périphériques de stockage USB, les caméras, les écrans alimentés par la carte, les HATs et tout autre matériel connecté dans l'évaluation de l'alimentation.
- Condition de fonctionnement : Évaluer la charge de travail soutenue plutôt qu'un test de démarrage sans charge, car la configuration complète détermine si l'alimentation disponible reste suffisante.

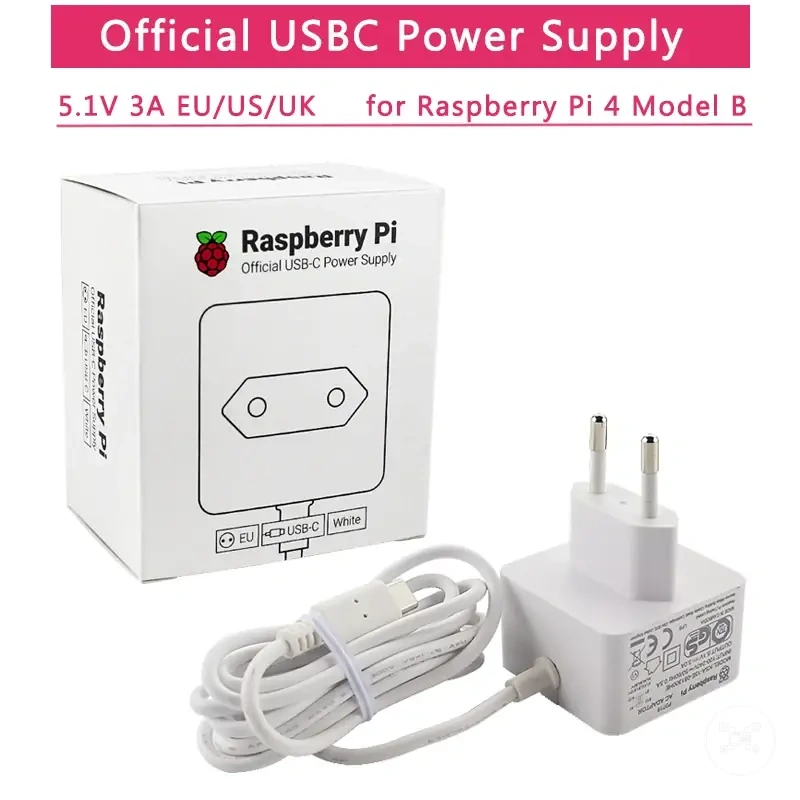

Pour une configuration de bureau Raspberry Pi 4, le bloc secteur officiel 15 W fournit une référence prise en charge de 5,1 V à 3,0 A. Pour Raspberry Pi 5, Raspberry Pi Ltd. indique qu'un bloc secteur de 5 V, 5 A est recommandé lorsque des périphériques de puissance plus élevée comme des SSD ou des disques durs utilisent les ports USB de la carte ; avec un bloc secteur de 3 A, les périphériques de faible puissance constituent la condition prise en charge. :contentReference[oaicite:3]{index=3} Le bloc secteur officiel 27 W augmente la limite de courant USB combinée du Raspberry Pi 5 de 600 mA par défaut à 1,6 A, ce qui fait de la demande des périphériques un facteur de décision direct. :contentReference[oaicite:4]{index=4} Ces scénarios montrent pourquoi l'adéquation des accessoires doit être évaluée pour l'ensemble de la configuration plutôt que pour la carte seule.
Pour une configuration de bureau Raspberry Pi 4, le bloc secteur officiel 15 W fournit une référence prise en charge de 5,1 V à 3,0 A .
Après avoir sélectionné un bloc secteur, un câble et un connecteur compatibles, suivre les power setup steps pour la configuration prévue. Les avertissements de sous-tension existants, les réinitialisations ou les comportements instables doivent être évalués dans le cadre des Raspberry Pi power accessory issues plutôt que traités comme des critères de sélection seuls. Un fonctionnement fiable à long terme nécessite également d'inspecter les connexions et de maintaining reliable power accessories après l'installation.
Après avoir sélectionné un bloc secteur, un câble et un connecteur compatibles, suivre les power setup steps pour la configuration prévue.

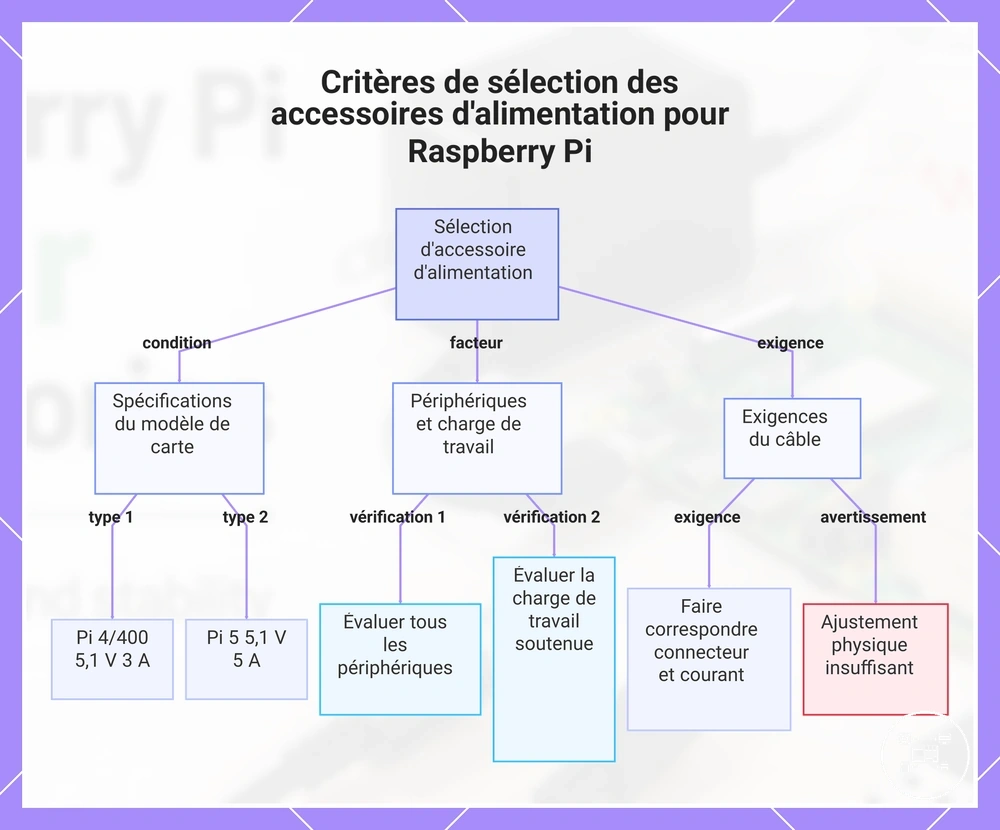

Ce diagramme présente les trois principaux facteurs de sélection pour choisir les accessoires d'alimentation : les spécifications de la carte, les périphériques et la charge de travail, ainsi que les exigences du câble.
