Accessoires de refroidissement Raspberry Pi : ventilateurs, dissipateurs et choix de flux d'air
Les accessoires de refroidissement Raspberry Pi sont des composants matériels qui améliorent la gestion thermique en évacuant la chaleur du processeur via des dissipateurs, en augmentant le flux d'air avec des ventilateurs, ou en combinant les deux approches. Raspberry Pi Ltd. classe ses produits de refroidissement officiels en solutions passives et actives pour les cartes Raspberry Pi prises en charge, tandis que la méthode de refroidissement offrant le plus grand bénéfice dépend du modèle de carte, de la conception du boîtier, de la température ambiante et de la charge de travail soutenue, plutôt que d'un accessoire universellement supérieur. Cet aperçu explique comment les approches de refroidissement sont liées aux conditions d'utilisation afin que les choix de refroidissement puissent être évalués avant de comparer des produits individuels.
Cet aperçu explique comment les approches de refroidissement sont liées aux conditions d'utilisation afin que les choix de refroidissement puissent être évalués avant de comparer des produits individuels.
Les accessoires de refroidissement Raspberry Pi deviennent plus importants lorsque l'utilisation du processeur reste élevée pendant des périodes prolongées, comme lors de la compilation de logiciels, du transcodage multimédia, du fonctionnement continu d'un serveur, de la vision par ordinateur ou de l'inférence IA. Selon Raspberry Pi Ltd., le Raspberry Pi 5 est conçu pour fonctionner avec un Active Cooler officiel ou un boîtier officiellement pris en charge avec ventilateur intégré lorsque des performances soutenues sont nécessaires, car le processeur gère automatiquement la fréquence d'horloge si les limites thermiques sont atteintes. À titre d'exemple pratique, des tests de stress indépendants menés par Tim Downey ont mesuré les solutions de refroidissement du Raspberry Pi 4 sous environ 179 secondes de charge CPU continue, démontrant que les refroidisseurs actifs maintiennent généralement des températures de fonctionnement plus basses que les dissipateurs passifs dans des conditions de test identiques, bien que les températures mesurées restent dépendantes du flux d'air du boîtier et de l'environnement ambiant.
Les décisions de refroidissement vont au-delà du simple choix d'un ventilateur ou d'un dissipateur.
Les décisions de refroidissement vont au-delà du simple choix d'un ventilateur ou d'un dissipateur. Les sections suivantes examinent les méthodes de refroidissement, les attributs des accessoires, les considérations de compatibilité et les facteurs de sélection spécifiques à la charge de travail afin que les accessoires de refroidissement Raspberry Pi puissent être adaptés à des conditions de fonctionnement réalistes sans supposer des résultats thermiques identiques sur toutes les configurations matérielles.
Table des matières
Accessoires de refroidissement Raspberry Pi et principes de base de la gestion thermique
Les accessoires de refroidissement Raspberry Pi sont des composants matériels qui prennent en charge la gestion thermique en transférant la chaleur hors du processeur, en déplaçant l'air sur la carte, ou en combinant les deux fonctions. Les catégories principales sont un dissipateur passif, un ventilateur actif, et un ensemble intégré contenant les deux composants. Raspberry Pi Ltd. explique que les dispositifs en silicium génèrent plus de chaleur à mesure que l'activité du processeur augmente, tandis que les contrôles thermiques et le matériel de refroidissement optionnel gèrent cette chaleur pendant le fonctionnement. L'effet de refroidissement qui en résulte dépend du modèle de Raspberry Pi, de la charge de travail, de l'air ambiant et du flux d'air du boîtier.
Pour un exemple spécifique à un modèle, Raspberry Pi Ltd.
Un dissipateur conduit la chaleur du processeur vers une surface métallique plus grande, où l'air ambiant l'emporte ; un ventilateur augmente cette évacuation de chaleur en créant un flux d'air dirigé sur la carte ou le dissipateur. Le refroidissement intégré combine le transfert thermique par conduction avec un flux d'air forcé, donnant à l'accessoire des fonctions thermiques à la fois passives et actives. Pour un exemple spécifique à un modèle, Raspberry Pi Ltd. précise que l'Active Cooler du Raspberry Pi 5 combine un dissipateur en aluminium anodisé avec un ventilateur à contrôle thermique d'une capacité maximale de 1,09 CFM et d'une vitesse maximale de 8 000 tr/min ±15 %. Ces chiffres décrivent cet accessoire officiel du Raspberry Pi 5 dans sa configuration spécifiée et ne doivent pas être considérés comme des exigences universelles pour d'autres cartes ou solutions de refroidissement.

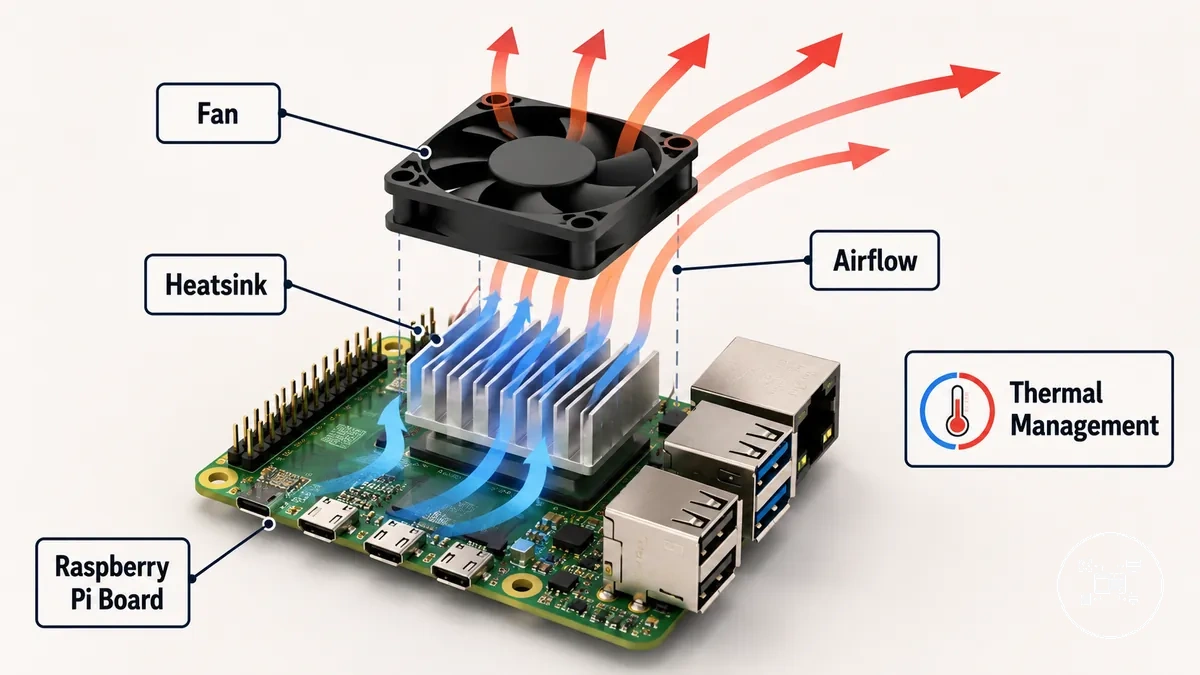

L'illustration ci-dessous identifie le dissipateur, le ventilateur et le chemin du flux d'air comme des parties physiques des accessoires de refroidissement Raspberry Pi.
L'illustration ci-dessous identifie le dissipateur, le ventilateur et le chemin du flux d'air comme des parties physiques des accessoires de refroidissement Raspberry Pi. Les boîtiers restent une catégorie d'accessoires distincte, bien que les boîtiers avec support de refroidissement puissent offrir le dégagement, la position de montage ou la ventilation nécessaires à un composant de refroidissement compatible.
Types d'accessoires de refroidissement et caractéristiques de performance thermique
Les types d'accessoires de refroidissement diffèrent par leur méthode de transfert thermique, leur génération de flux d'air, leurs conditions de fonctionnement et les caractéristiques thermiques qui en résultent. Les trois catégories principales sont le refroidissement passif, le refroidissement actif et un boîtier à flux d'air. Selon Raspberry Pi Ltd., le refroidissement passif utilise uniquement un dissipateur, tandis que le refroidissement actif ajoute un ventilateur pour augmenter le flux d'air sur le dissipateur et le processeur. L'effet de refroidissement de chaque catégorie dépend du modèle de Raspberry Pi, de la charge du processeur, de la ventilation du boîtier et de la température ambiante, plutôt que d'une méthode de refroidissement universellement supérieure.
Les trois catégories principales sont le refroidissement passif, le refroidissement actif et un boîtier à flux d'air.

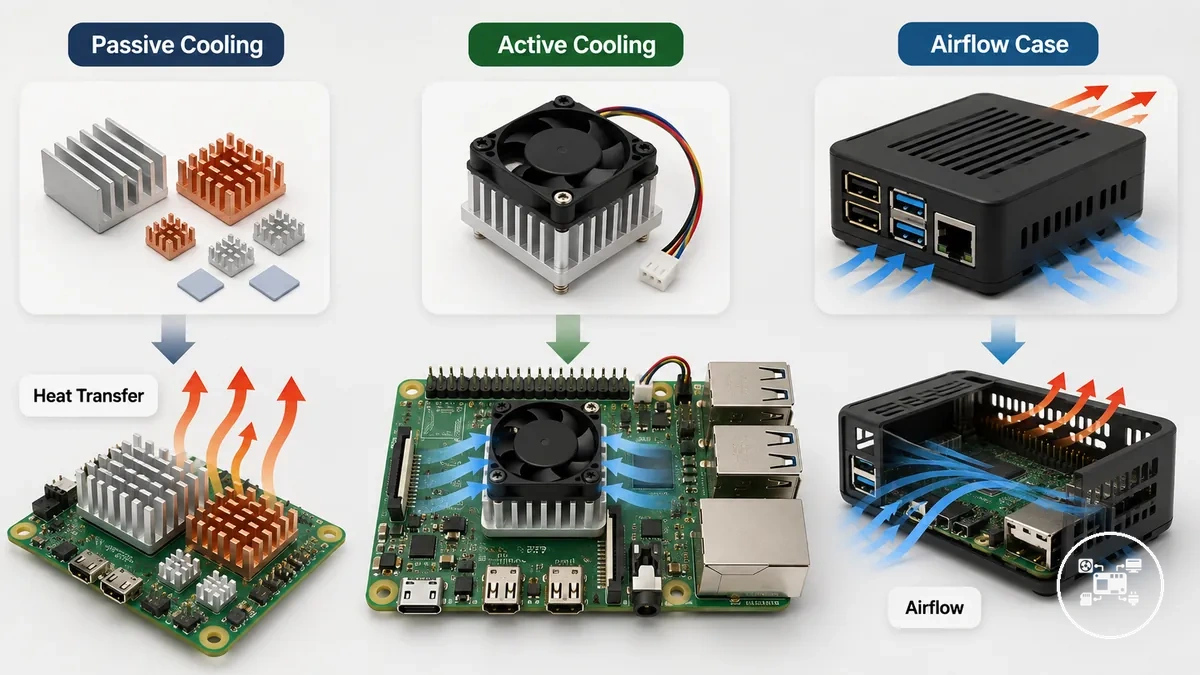

La comparaison ci-dessous met en évidence les principaux attributs thermiques qui distinguent chaque approche de refroidissement et les situations où ces attributs influencent les décisions de gestion thermique.
| Type d'accessoire de refroidissement | Attribut thermique principal | Condition de fonctionnement | Rôle thermique et compromis |
|---|---|---|---|
| Refroidissement passif (kit dissipateur) | Transfert thermique par conduction à travers un dissipateur en aluminium ou en cuivre suivi d'une convection naturelle | Pas d'alimentation électrique ni de composants mobiles | Offre un fonctionnement silencieux et une maintenance réduite, avec une dissipation thermique limitée par la taille du dissipateur, le matériau, la température ambiante et la ventilation du boîtier |
| Refroidissement actif | Le flux d'air forcé d'un ventilateur augmente le transfert thermique par convection sur le dissipateur | Nécessite une alimentation électrique pour le fonctionnement du ventilateur | Améliore l'évacuation thermique soutenue lors des charges de travail continues du processeur mais introduit du bruit de ventilateur, des pièces mobiles et une dépendance au flux d'air |
| Boîtier à flux d'air | Les ouvertures de ventilation ou les ventilateurs intégrés guident le flux d'air à travers le boîtier | Nécessite des voies d'admission et d'évacuation dégagées | Réduit l'accumulation de chaleur à l'intérieur du boîtier et améliore l'efficacité des accessoires de refroidissement passifs ou actifs compatibles |
Le choix du matériau affecte les caractéristiques thermiques car le cuivre conduit la chaleur plus efficacement que l'aluminium, tandis que l'aluminium offre un poids et un coût plus faibles pour les conceptions de dissipateurs plus grands. Pour un exemple spécifique à un modèle, Raspberry Pi Ltd. précise que l'Active Cooler officiel du Raspberry Pi 5 combine un dissipateur en aluminium anodisé avec un ventilateur centrifuge d'une capacité maximale de 1,09 CFM et d'une vitesse de rotation maximale de 8 000 tr/min ±15 %. Ces spécifications s'appliquent uniquement à cet accessoire officiel et illustrent comment le flux d'air et la conception du dissipateur fonctionnent ensemble lors de charges soutenues du processeur, plutôt que de définir des performances de refroidissement universelles.
Solutions de refroidissement passif, refroidissement actif et flux d'air
Les solutions de refroidissement passif, de refroidissement actif et de flux d'air diffèrent par leur méthode de refroidissement, leurs caractéristiques de fonctionnement et la charge de travail adaptée. Le refroidissement passif utilise uniquement un dissipateur pour transférer la chaleur par conduction et convection naturelle, tandis que le refroidissement actif combine un dissipateur avec un ventilateur pour créer un flux d'air forcé qui évacue la chaleur plus efficacement lors des charges soutenues du processeur. Les solutions de flux d'air améliorent la ventilation autour du Raspberry Pi ou à l'intérieur de son boîtier pour soutenir l'une ou l'autre méthode de refroidissement sans la remplacer. Selon Raspberry Pi Ltd., l'efficacité de chaque approche dépend du modèle de Raspberry Pi, de la conception du boîtier, de la température ambiante et de la charge de travail, plutôt que d'une méthode universellement supérieure.
| Approche de refroidissement | Caractéristiques de fonctionnement | Limitation principale | Conditions adaptées |
|---|---|---|---|
| Refroidissement passif | Dissipateur uniquement avec convection naturelle et aucun composant mobile | La dissipation thermique est limitée par la surface du dissipateur, la ventilation du boîtier et la température ambiante | Charges CPU courtes ou intermittentes où le fonctionnement silencieux et la faible maintenance sont prioritaires |
| Refroidissement actif | Dissipateur combiné à un ventilateur pour générer un flux d'air forcé | Nécessite une alimentation électrique et introduit du bruit de ventilateur et des pièces mobiles | Utilisation CPU élevée et continue comme la compilation de logiciels, le transcodage multimédia, les charges serveur ou le traitement IA |
| Solution de flux d'air | Boîtier ventilé ou ventilateur de boîtier dirigeant l'air frais sur la carte | Les performances dépendent de voies d'admission et d'évacuation dégagées | Améliore l'efficacité du refroidissement passif ou actif en réduisant l'accumulation de chaleur à l'intérieur du boîtier |
Chaque approche de refroidissement prend donc en charge une condition de fonctionnement différente plutôt qu'un niveau de performance fixe. Par exemple, Raspberry Pi Ltd. précise que l'Active Cooler officiel du Raspberry Pi 5 utilise un ventilateur centrifuge avec un débit d'air maximal de 1,09 CFM et une vitesse de rotation maximale de 8 000 tr/min ±15 %, illustrant comment le refroidissement actif augmente le transfert thermique par convection lors des charges de travail soutenues. En revanche, le refroidissement passif repose entièrement sur la conception du dissipateur et le flux d'air environnant, ce qui rend la ventilation du boîtier un facteur plus important dans ses performances thermiques.
Facteurs de sélection du refroidissement Raspberry Pi et considérations de compatibilité
La sélection d'un accessoire de refroidissement Raspberry Pi doit reposer sur la compatibilité entre le modèle de Raspberry Pi, la méthode de refroidissement requise, le boîtier et le matériel installé, plutôt que sur le seul nom de l'accessoire. Selon Raspberry Pi Ltd., la disposition de la carte, les points de montage, l'emplacement des connecteurs et les accessoires thermiques diffèrent entre les générations de Raspberry Pi, de sorte que la compatibilité doit être vérifiée pour la configuration prévue avant l'installation. Le résultat de sélection le plus fiable est obtenu lorsque le besoin de refroidissement correspond à la fois à la conception physique de la carte et à ses conditions de fonctionnement attendues. :contentReference[oaicite:0]{index=0}
La liste de contrôle ci-dessous sépare les facteurs de sélection principaux en conditions de compatibilité mesurables afin que chaque critère puisse être évalué indépendamment.
La liste de contrôle ci-dessous sépare les facteurs de sélection principaux en conditions de compatibilité mesurables afin que chaque critère puisse être évalué indépendamment. Le même processus d'évaluation peut être appliqué via le centre des accessoires Raspberry Pi lors de la combinaison d'un refroidissement avec des boîtiers, des HATs, du stockage ou d'autres accessoires d'extension. :contentReference[oaicite:1]{index=1}
| Facteur de sélection | Condition de compatibilité | Résultat de sélection |
|---|---|---|
| Modèle de Raspberry Pi | L'accessoire de refroidissement doit prendre en charge explicitement la génération cible du Raspberry Pi et correspondre à l'emplacement de son processeur et à son système de montage. | Sélectionner uniquement les accessoires qui listent le modèle exact de Raspberry Pi pris en charge. |
| Besoins de refroidissement | La méthode de refroidissement doit correspondre à la demande thermique prévue du processeur et à la durée de fonctionnement. | Adapter le refroidissement passif ou actif à la charge de travail soutenue prévue plutôt que de supposer des besoins identiques pour toutes les cartes. |
| Compatibilité du connecteur de ventilateur | Selon Raspberry Pi Ltd., le Raspberry Pi 5 utilise un connecteur de ventilateur PWM dédié à 4 broches de type JST-SH pour les accessoires de ventilateur compatibles. | Sélectionner un ventilateur conçu pour ce connecteur plutôt que de recourir à des adaptateurs de câble. |
| Dégagement mécanique | Le dissipateur, le ventilateur, le boîtier, le HAT, l'adaptateur SSD et l'accès GPIO ne doivent pas interférer physiquement les uns avec les autres. | Vérifier le dégagement vertical et l'espacement des composants avant d'assembler la configuration. |
| Ventilation du boîtier | Les ouvertures d'admission et d'évacuation d'air doivent rester dégagées après l'installation. | Choisir une configuration qui préserve un flux d'air sans obstruction à travers le boîtier. |
Selon Raspberry Pi Ltd., les processeurs Raspberry Pi commencent la limitation thermique à 80 °C et appliquent une limitation supplémentaire à 85 °C, faisant de ces seuils définis par le fabricant des points de référence pratiques lors de l'évaluation de l'adéquation d'une configuration de refroidissement à la condition de fonctionnement prévue. Par exemple, si l'activité soutenue du processeur atteint régulièrement le seuil de limitation de 80 °C, choisir une solution de refroidissement actif compatible au lieu de compter uniquement sur le refroidissement passif peut aider à maintenir les performances du processeur sous la même charge de travail. :contentReference[oaicite:2]{index=2}
La compatibilité doit être vérifiée sur l'ensemble de l'assemblage matériel plutôt qu'entre la seule carte Raspberry Pi et le refroidisseur.
La compatibilité doit être vérifiée sur l'ensemble de l'assemblage matériel plutôt qu'entre la seule carte Raspberry Pi et le refroidisseur. Raspberry Pi Ltd. précise que le M.2 HAT+ pour Raspberry Pi 5 avec des entretoises de 16 mm est compatible avec l'Active Cooler officiel, tandis que le M.2 HAT+ Compact ne l'est pas. Cet exemple démontre qu'une sélection correcte du refroidissement dépend de l'ajustement combiné du modèle de Raspberry Pi, des dimensions de l'accessoire, de la disposition des connecteurs et de la configuration du boîtier, plutôt que d'une seule affirmation de compatibilité. :contentReference[oaicite:3]{index=3}
Choisir des accessoires de refroidissement pour différentes charges de travail Raspberry Pi
La charge de travail du Raspberry Pi est le principal facteur influençant le choix de refroidissement, car la durée de la charge détermine la demande thermique. Les activités intermittentes comme le codage, la navigation web ou les tests GPIO créent de courtes périodes d'activité du processeur qui permettent à la chaleur de se dissiper entre les tâches, tandis que l'utilisation soutenue—compilation de logiciels, transcodage multimédia, inférence IA ou fonctionnement continu d'un serveur—maintient le processeur sous une charge prolongée et accroît le besoin d'évacuation thermique continue. Raspberry Pi Ltd. indique que la température du processeur et la fréquence d'horloge sont gérées automatiquement pendant le fonctionnement, faisant de la durée de la charge un critère pratique lors de la sélection d'accessoires de refroidissement plutôt que de se fier à un seul accessoire pour chaque scénario. :contentReference[oaicite:0]{index=0}
Différents profils de charge créent différentes demandes thermiques.
Différents profils de charge créent différentes demandes thermiques. Par exemple, des tests indépendants menés par Tim Downey ont mesuré un Raspberry Pi 4 exécutant une charge CPU sysbench à quatre threads avec un overclocking à 2,0 GHz et ont enregistré un temps de référence d'environ 216 secondes sans refroidissement, tandis que l'ajout d'un ventilateur de 30 mm a réduit le temps de référence à environ 178,6 secondes et a limité la température observée du processeur à environ 64 °C dans les mêmes conditions de test. Cet exemple spécifique à un modèle illustre que le flux d'air actif peut améliorer les performances soutenues lors de charges de travail continues intensives pour le processeur, mais il ne doit pas être interprété comme un résultat universel pour chaque modèle de Raspberry Pi ou configuration de boîtier. :contentReference[oaicite:1]{index=1}
Les conditions de charge doivent être adaptées aux caractéristiques de refroidissement plutôt que traitées comme des catégories de projet fixes.
Les conditions de charge doivent être adaptées aux caractéristiques de refroidissement plutôt que traitées comme des catégories de projet fixes. Les services continus comme un NAS, un hub d'automatisation ou d'autres scénarios d'home server cooling accessories justifient généralement d'évaluer les conditions de fonctionnement soutenues avant de choisir un refroidissement passif ou actif, tandis que les tâches de courte durée imposent souvent une demande thermique continue moins élevée au processeur. Après avoir choisi la méthode de refroidissement appropriée, suivez des instructions séparées pour install cooling accessories correctement, car la qualité d'installation et le choix du refroidissement sont des décisions différentes avec des objectifs différents. :contentReference[oaicite:2]{index=2}

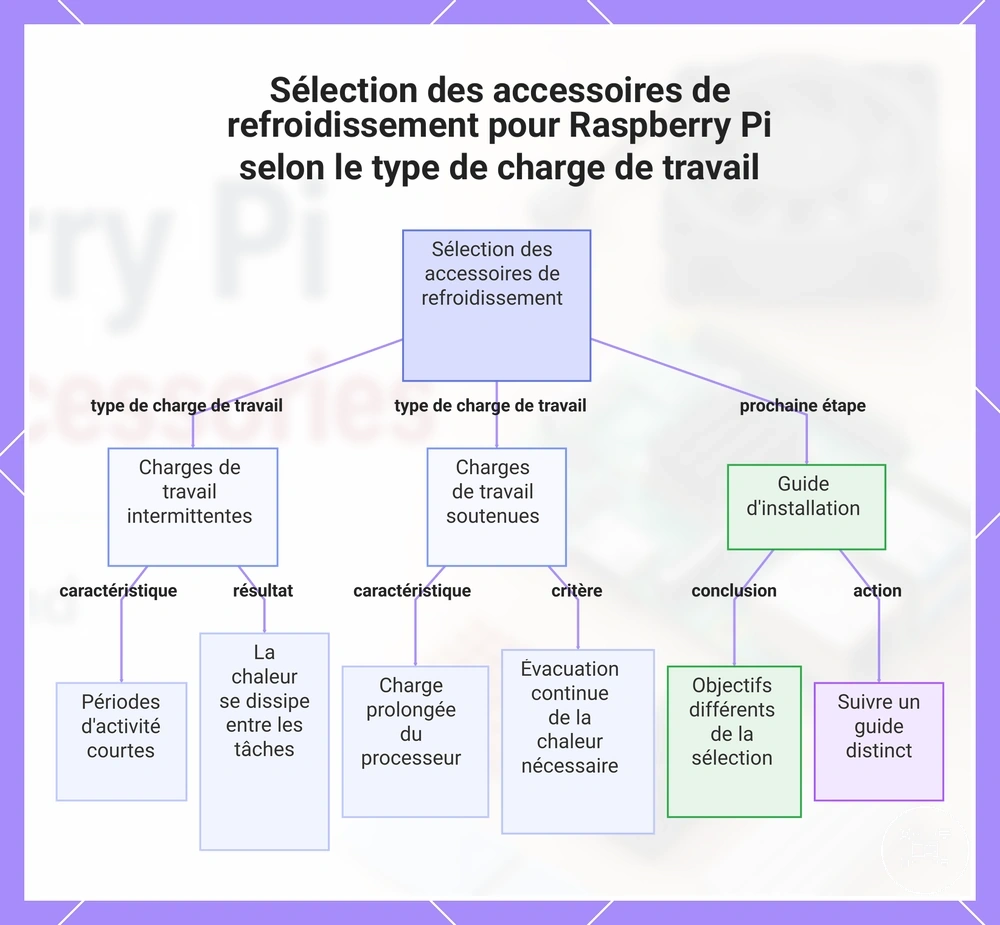

Ce graphique montre comment la durée de la charge de travail détermine les besoins de refroidissement du Raspberry Pi, en opposant les charges de travail intermittentes et soutenues, et note que le guide d'installation est distinct.
Limites de performance du refroidissement Raspberry Pi et considérations sur la surchauffe
La surchauffe du Raspberry Pi est un problème thermique dans lequel la chaleur soutenue du processeur amène le système à réduire la fréquence d'horloge, mais un accessoire de refroidissement ne peut éliminer toutes les causes possibles. Raspberry Pi Ltd. documente une limite souple de température de 80 °C et une limite stricte de 85 °C, avec des contrôles de performance progressivement renforcés appliqués à mesure que la température du processeur atteint ces limites. Un refroidisseur réduit l'accumulation de chaleur sous une charge de travail exigeante ; il ne garantit pas des performances sans restriction dans tous les boîtiers, températures ambiantes ou conditions d'installation. :contentReference[oaicite:0]{index=0}
Un symptôme de surchauffe comme une réduction de la fréquence d'horloge en utilisation soutenue doit d'abord être associé à sa condition de fonctionnement.
Un symptôme de surchauffe comme une réduction de la fréquence d'horloge en utilisation soutenue doit d'abord être associé à sa condition de fonctionnement. Une charge de travail continue intensive pour le processeur, un flux d'air limité dans le boîtier, une température ambiante élevée, un ventilateur obstrué ou un mauvais contact entre le processeur et le dissipateur peuvent chacun augmenter le stress thermique ; la réponse appropriée consiste à vérifier le flux d'air, le fonctionnement du ventilateur, le contact du dissipateur et le comportement de la charge avant de remplacer l'accessoire. Par exemple, lorsque la température du processeur s'approche à plusieurs reprises du point de contrôle documenté de 80 °C durant la même tâche, une ventilation améliorée ou un refroidissement actif correctement installé est une atténuation pertinente, tandis qu'une limitation persistante après ces vérifications indique que la capacité de refroidissement ou un autre facteur de configuration reste non résolu. :contentReference[oaicite:1]{index=1}
Ces conditions nécessitent un diagnostic plus large plutôt qu'une autre recommandation générale de refroidissement.
Un accessoire de refroidissement atteint sa limite pratique lorsqu'il est correctement installé et sans obstruction mais que le Raspberry Pi limite encore ses performances pendant la charge de travail prévue, ou lorsque le symptôme inclut une défaillance du ventilateur, une instabilité d'alimentation, des arrêts inattendus ou des problèmes de détection matérielle que le refroidissement seul ne résout pas. Ces conditions nécessitent un diagnostic plus large plutôt qu'une autre recommandation générale de refroidissement. Utilisez les conseils dédiés pour overheating and accessory issues lorsque le problème dépasse le contrôle de la température, le flux d'air ou l'installation du refroidisseur. :contentReference[oaicite:2]{index=2}

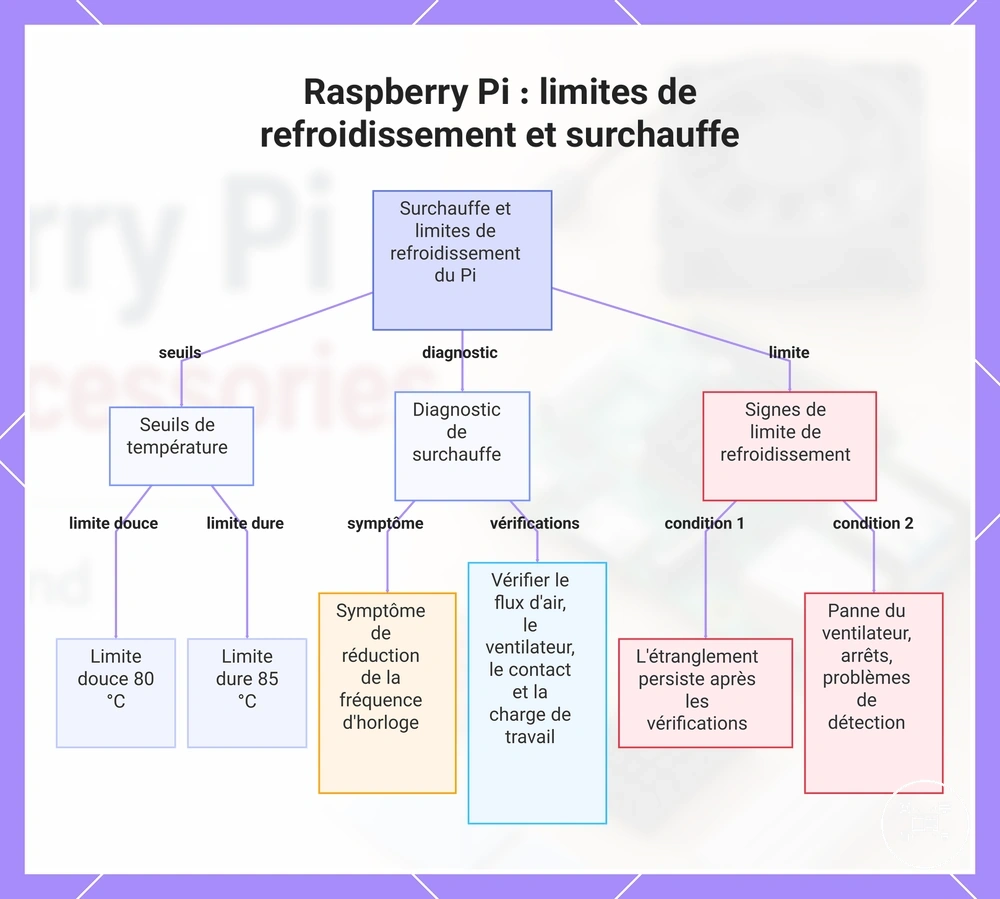

Ce graphique montre les seuils thermiques, les étapes de diagnostic et les signes de limite de refroidissement pour les situations de surchauffe du Raspberry Pi.
Ce graphique montre les seuils thermiques, les étapes de diagnostic et les signes de limite de refroidissement pour les situations de surchauffe du Raspberry Pi.
