Raspberry Pi Kühlungszubehör: Lüfter, Kühlkörper und Luftstrom
Raspberry Pi Kühlungszubehör sind Hardwarekomponenten, die das Wärmemanagement verbessern, indem sie Wärme vom Prozessor über Kühlkörper abführen, den Luftstrom mit Lüftern erhöhen oder beide Ansätze kombinieren. Raspberry Pi Ltd. unterteilt seine offiziellen Kühlungsprodukte in passive und aktive Lösungen für unterstützte Raspberry Pi-Modelle, wobei die Kühlungsmethode mit dem größten Nutzen vom Modell, der Gehäusekonstruktion, der Umgebungstemperatur und der anhaltenden Auslastung abhängt – nicht von einem universell überlegenen Zubehörteil. Diese Übersicht erläutert, wie Kühlungsansätze mit den Nutzungsbedingungen zusammenhängen, damit Kühlungsentscheidungen abgewogen werden können, bevor einzelne Produkte verglichen werden.
Als praktisches Beispiel hat Tim Downey in unabhängigen Stresstests Kühlungslösungen für Raspberry Pi 4 unter etwa 179 Sekunden kontinuierlicher CPU-Auslastung gemessen.
Raspberry Pi Kühlungszubehör gewinnt an Bedeutung, wenn die Prozessorauslastung über längere Zeiträume hoch bleibt, etwa bei Softwarekompilierung, Mediencodierung, dauerhaftem Serverbetrieb, Computer Vision oder KI-Inferenz. Laut Raspberry Pi Ltd. ist Raspberry Pi 5 für den Betrieb mit einem offiziellen Active Cooler oder einem offiziell unterstützten Gehäuse mit integriertem Lüfter ausgelegt, wenn dauerhafte Leistung erforderlich ist, da der Prozessor die Taktfrequenz automatisch regelt, wenn thermische Grenzen erreicht werden. Als praktisches Beispiel hat Tim Downey in unabhängigen Stresstests Kühlungslösungen für Raspberry Pi 4 unter etwa 179 Sekunden kontinuierlicher CPU-Auslastung gemessen. Dabei zeigte sich, dass aktive Kühler unter identischen Testbedingungen generell niedrigere Betriebstemperaturen als passive Kühlkörper halten, wobei die gemessenen Temperaturen weiterhin von der Gehäusebelüftung und der Umgebung abhängen.
Kühlungsentscheidungen gehen über die reine Auswahl eines Lüfters oder Kühlkörpers hinaus.
Kühlungsentscheidungen gehen über die reine Auswahl eines Lüfters oder Kühlkörpers hinaus. Die folgenden Abschnitte betrachten Kühlungsmethoden, Zubehöreigenschaften, Kompatibilitätsfragen und auslastungsspezifische Auswahlfaktoren, damit Raspberry Pi Kühlungszubehör auf realistische Betriebsbedingungen abgestimmt werden kann, ohne identische thermische Ergebnisse über jede Hardwarekonfiguration hinweg anzunehmen.
Inhaltsverzeichnis
Raspberry Pi Kühlungszubehör und Grundlagen des Wärmemanagements
Raspberry Pi Kühlungszubehör sind Hardwarekomponenten, die das Wärmemanagement unterstützen, indem sie Wärme vom Prozessor abführen, Luft über das Board bewegen oder beide Funktionen kombinieren. Die Hauptkategorien sind ein passiver Kühlkörper, ein aktiver Lüfter und eine integrierte Baugruppe, die beide Komponenten enthält. Raspberry Pi Ltd. erklärt, dass Siliziumbauteile mit zunehmender Prozessoraktivität mehr Wärme erzeugen, während thermische Steuerungen und optionales Kühlungszubehör diese Wärme während des Betriebs managen. Der daraus resultierende Kühlungseffekt ist abhängig vom Raspberry Pi Modell, der Auslastung, der Umgebungsluft und der Gehäusebelüftung.
Als modellspezifisches Beispiel gibt Raspberry Pi Ltd.
Ein Kühlkörper leitet Wärme vom Prozessor in eine größere Metalloberfläche, wo die Umgebungsluft sie abführt; ein Lüfter verstärkt diese Wärmeabfuhr, indem er gerichteten Luftstrom über das Board oder den Kühlkörper erzeugt. Integrierte Kühlung kombiniert Wärmeleitung mit forciertem Luftstrom und verleiht dem Zubehör sowohl passive als auch aktive thermische Funktionen. Als modellspezifisches Beispiel gibt Raspberry Pi Ltd. an, dass der Raspberry Pi 5 Active Cooler einen eloxierten Aluminium-Kühlkörper mit einem temperaturgesteuerten Gebläse kombiniert, das für einen maximalen Luftstrom von 1,09 CFM und eine maximale Drehzahl von 8.000 U/min ±15 % ausgelegt ist. Diese Werte beschreiben dieses offizielle Raspberry Pi 5 Zubehör unter seiner spezifizierten Konfiguration und sollten nicht als universelle Anforderungen für andere Boards oder Kühlungslösungen betrachtet werden.

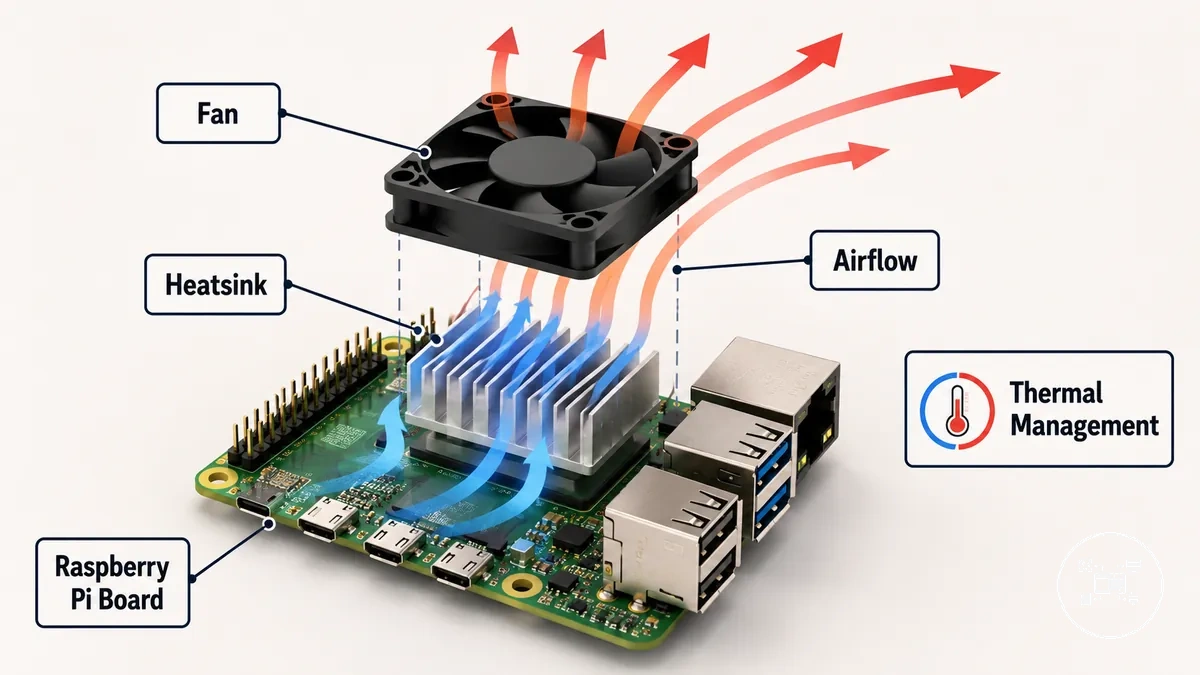

Die folgende Abbildung zeigt Kühlkörper, Lüfter und Luftstrompfad als physische Bestandteile von Raspberry Pi Kühlungszubehör.
Die folgende Abbildung zeigt Kühlkörper, Lüfter und Luftstrompfad als physische Bestandteile von Raspberry Pi Kühlungszubehör. Gehäuse bleiben eine separate Zubehörkategorie, obwohl Gehäuse mit Kühlungsunterstützung den nötigen Platz, die Montageposition oder die Belüftung für eine kompatible Kühlungskomponente bieten können.
Kühlungszubehör-Typen und thermische Leistungsmerkmale

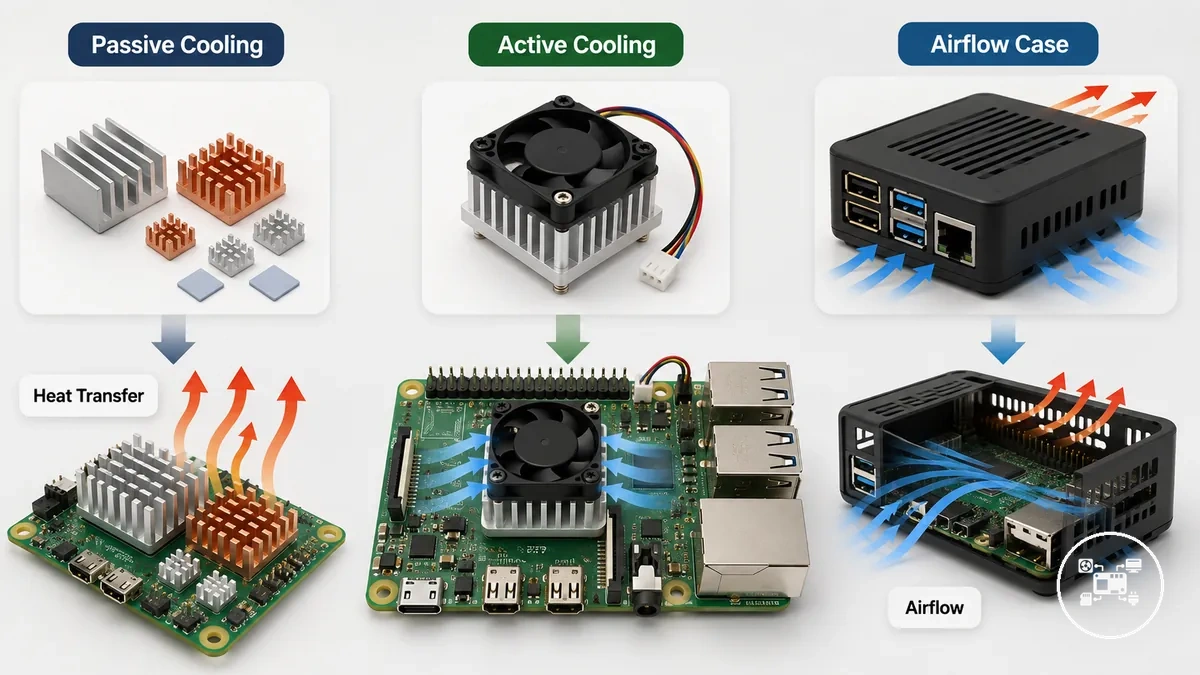

Kühlungszubehör-Typen unterscheiden sich in ihrer Wärmeübertragungsmethode, Luftstromerzeugung, Betriebsbedingung und den resultierenden thermischen Leistungsmerkmalen. Die drei Hauptkategorien sind passive Kühlung, aktive Kühlung und ein Luftstromgehäuse. Laut Raspberry Pi Ltd. verwendet passive Kühlung nur einen Kühlkörper, während aktive Kühlung einen Lüfter hinzufügt, um den Luftstrom über Kühlkörper und Prozessor zu erhöhen. Der Kühlungseffekt jeder Kategorie hängt vom Raspberry Pi Modell, der Prozessorauslastung, der Gehäusebelüftung und der Umgebungstemperatur ab und nicht von einer universell überlegenen Kühlungsmethode.
Die drei Hauptkategorien sind passive Kühlung , aktive Kühlung und ein Luftstromgehäuse .
Der folgende Vergleich hebt die wichtigsten thermischen Eigenschaften hervor, die jeden Kühlungsansatz unterscheiden, sowie die Situationen, in denen diese Eigenschaften Wärmemanagemententscheidungen beeinflussen.
| Kühlungszubehör-Typ | Primäre thermische Eigenschaft | Betriebsbedingung | Thermische Rolle und Abwägung |
|---|---|---|---|
| Passive Kühlung (Kühlkörper-Set) | Wärmeübertragung durch Leitung über einen Aluminium- oder Kupferkühlkörper, gefolgt von natürlicher Konvektion | Keine elektrische Stromversorgung oder bewegliche Teile | Bietet leisen Betrieb und geringeren Wartungsaufwand, wobei die Wärmeabfuhr durch Kühlkörpergröße, Material, Umgebungstemperatur und Gehäusebelüftung begrenzt ist |
| Aktive Kühlung | Erzwungener Luftstrom von einem Lüfter erhöht die konvektive Wärmeübertragung über den Kühlkörper | Erfordert elektrische Stromversorgung für den Lüfterbetrieb | Verbessert die anhaltende Wärmeabfuhr bei kontinuierlicher Prozessorauslastung, bringt aber Lüftergeräusch, bewegliche Teile und Luftstromabhängigkeit mit sich |
| Luftstromgehäuse | Belüftungsöffnungen oder integrierte Lüfter leiten den Luftstrom durch das Gehäuse | Erfordert ungehinderte Einlass- und Auslasswege | Reduziert die Wärmeansammlung im Gehäuse und verbessert die Effektivität kompatibler passiver oder aktiver Kühlungszubehörteile |
Auch die Materialauswahl beeinflusst die thermischen Eigenschaften, da Kupfer Wärme effizienter leitet als Aluminium, während Aluminium bei größeren Kühlkörperkonstruktionen ein geringeres Gewicht und niedrigere Kosten bietet. Als modellspezifisches Beispiel gibt Raspberry Pi Ltd. an, dass der offizielle Raspberry Pi 5 Active Cooler einen eloxierten Aluminium-Kühlkörper mit einem Gebläselüfter kombiniert, der für einen maximalen Luftstrom von 1,09 CFM und eine maximale Drehzahl von 8.000 U/min ±15 % ausgelegt ist. Diese Spezifikationen gelten nur für dieses offizielle Zubehör und veranschaulichen, wie Luftstrom und Kühlkörperdesign bei anhaltender Prozessorauslastung zusammenwirken, anstatt eine universelle Kühlungsleistung zu definieren.
Passive Kühlung, aktive Kühlung und Luftstromlösungen
Passive Kühlung, aktive Kühlung und Luftstrom-Lösungen unterscheiden sich in ihrer Kühlungsmethode, ihren Betriebseigenschaften und der geeigneten Auslastung. Passive Kühlung verwendet nur einen Kühlkörper, um Wärme durch Leitung und natürliche Konvektion abzuführen, während aktive Kühlung einen Kühlkörper mit einem Lüfter kombiniert, um erzwungenen Luftstrom zu erzeugen, der Wärme bei anhaltender Prozessorauslastung effizienter abführt. Luftstromlösungen verbessern die Belüftung um den Raspberry Pi oder in seinem Gehäuse, um eine der beiden Kühlungsmethoden zu unterstützen, anstatt sie zu ersetzen. Laut Raspberry Pi Ltd. hängt die Effektivität jedes Ansatzes vom Raspberry Pi Modell, der Gehäusekonstruktion, der Umgebungstemperatur und der Auslastung ab, anstatt dass eine Methode universell überlegen ist.
| Kühlungsansatz | Betriebseigenschaften | Hauptlimitierung | Geeignete Bedingungen |
|---|---|---|---|
| Passive Kühlung | Nur Kühlkörper mit natürlicher Konvektion und ohne bewegliche Teile | Wärmeabfuhr ist begrenzt durch Kühlkörperoberfläche, Gehäusebelüftung und Umgebungstemperatur | Kurze oder intermittierende CPU-Auslastung, bei der leiser Betrieb und geringer Wartungsaufwand Priorität haben |
| Aktive Kühlung | Kühlkörper kombiniert mit einem Lüfter zur Erzeugung von erzwungenem Luftstrom | Erfordert elektrische Stromversorgung und bringt Lüftergeräusch und bewegliche Teile mit sich | Dauerhaft hohe CPU-Auslastung wie Softwarekompilierung, Mediencodierung, Server-Workloads oder KI-Verarbeitung |
| Luftstromlösung | Belüftetes Gehäuse oder Gehäuselüfter leitet kühle Luft über das Board | Leistung hängt von ungehinderten Einlass- und Auslasswegen ab | Verbessert die Effektivität von passiver oder aktiver Kühlung durch Reduzierung der Wärmeansammlung im Gehäuse |
Jeder Kühlungsansatz unterstützt daher eine andere Betriebsbedingung und keine feste Leistungsstufe. Beispielsweise gibt Raspberry Pi Ltd. an, dass der offizielle Raspberry Pi 5 Active Cooler ein Gebläselüfter mit einem maximalen Luftstrom von 1,09 CFM und einer maximalen Drehzahl von 8.000 U/min ±15% verwendet, was veranschaulicht, wie aktive Kühlung die konvektive Wärmeübertragung bei anhaltender Auslastung erhöht. Im Gegensatz dazu verlässt sich passive Kühlung vollständig auf das Kühlkörperdesign und den umgebenden Luftstrom, was die Gehäusebelüftung zu einem bedeutenderen Faktor für ihre thermische Leistung macht.
Auswahlfaktoren für Raspberry Pi Kühlung und Kompatibilitätshinweise
Die Auswahl des Raspberry Pi Kühlungszubehörs sollte auf der Kompatibilität zwischen dem Raspberry Pi Modell, der erforderlichen Kühlungsmethode, dem Gehäuse und der installierten Hardware basieren und nicht allein auf dem Namen des Zubehörs. Laut Raspberry Pi Ltd. unterscheiden sich Board-Layout, Montagepunkte, Anschlussplatzierung und thermisches Zubehör zwischen den Raspberry Pi Generationen, daher muss die Kompatibilität für den vorgesehenen Aufbau vor der Installation überprüft werden. Das zuverlässigste Auswahlergebnis wird erzielt, wenn der Kühlungsbedarf sowohl dem physischen Design des Boards als auch den erwarteten Betriebsbedingungen entspricht. :contentReference[oaicite:0]{index=0}
Die folgende Checkliste unterteilt die primären Auswahlfaktoren in messbare Kompatibilitätsbedingungen, sodass jedes Kriterium unabhängig bewertet werden kann.
Die folgende Checkliste unterteilt die primären Auswahlfaktoren in messbare Kompatibilitätsbedingungen, sodass jedes Kriterium unabhängig bewertet werden kann. Derselbe Bewertungsprozess kann auch über den Raspberry Pi Zubehör Übersicht angewendet werden, wenn Kühlungshardware mit Gehäusen, HATs, Speicher oder anderem Erweiterungszubehör kombiniert wird. :contentReference[oaicite:1]{index=1}
| Auswahlfaktor | Kompatibilitätsbedingung | Auswahlergebnis |
|---|---|---|
| Raspberry Pi Modell | Das Kühlungszubehör muss die Ziel-Raspberry-Pi-Generation explizit unterstützen und mit deren Prozessorposition und Montagesystem übereinstimmen. | Nur Zubehör auswählen, das das exakt unterstützte Raspberry Pi Modell aufführt. |
| Kühlungsbedarf | Die Kühlungsmethode sollte dem erwarteten thermischen Prozessorbedarf und der Betriebsdauer entsprechen. | Passive oder aktive Kühlung an die vorgesehene Dauerauslastung anpassen, anstatt identische Anforderungen für alle Boards anzunehmen. |
| Lüfteranschlusskompatibilität | Laut Raspberry Pi Ltd. verwendet der Raspberry Pi 5 einen dedizierten 4-Pin-JST-SH-PWM-Lüfteranschluss für kompatibles Lüfterzubehör. | Einen Lüfter auswählen, der für diesen Anschluss ausgelegt ist, anstatt sich auf Kabeladapter zu verlassen. |
| Mechanischer Freiraum | Kühlkörper, Lüfter, Gehäuse, HAT, SSD-Adapter und GPIO-Zugriff dürfen sich gegenseitig nicht physisch behindern. | Vertikalen Freiraum und Komponentenabstand vor dem Zusammenbau des Aufbaus bestätigen. |
| Gehäusebelüftung | Lufteinlass- und Auslassöffnungen müssen nach der Installation ungehindert bleiben. | Einen Aufbau wählen, der einen ungehinderten Luftstrom durch das Gehäuse gewährleistet. |
Laut Raspberry Pi Ltd. beginnen Raspberry Pi Prozessoren bei 80 °C mit dem thermischen Drosseln und wenden bei 85 °C eine zusätzliche Drosselung an, was diese herstellerseitig definierten Schwellenwerte zu praktischen Referenzpunkten macht, wenn bewertet wird, ob ein Kühlungsaufbau die vorgesehene Betriebsbedingung erfüllt. Wenn beispielsweise eine anhaltende CPU-Aktivität wiederholt die Drosselungsschwelle von 80 °C erreicht, kann die Auswahl einer kompatiblen aktiven Kühlungslösung anstatt sich ausschließlich auf passive Kühlung zu verlassen, helfen, die Prozessorleistung unter derselben Auslastung aufrechtzuerhalten. :contentReference[oaicite:2]{index=2}
Die Kompatibilität sollte auch über die gesamte Hardwarebaugruppe hinweg überprüft werden, anstatt nur zwischen dem Raspberry Pi Board und dem Kühler.
Die Kompatibilität sollte auch über die gesamte Hardwarebaugruppe hinweg überprüft werden, anstatt nur zwischen dem Raspberry Pi Board und dem Kühler. Raspberry Pi Ltd. gibt an, dass das Raspberry Pi 5 M.2 HAT+ mit 16 mm Abstandshaltern mit dem offiziellen Active Cooler kompatibel ist, während das M.2 HAT+ Compact nicht kompatibel ist. Dieses Beispiel zeigt, dass eine korrekte Kühlungsauswahl von der kombinierten Passung des Raspberry Pi Modells, der Zubehörabmessungen, der Anschlussanordnung und der Gehäusekonfiguration abhängt und nicht von einer einzelnen Kompatibilitätsangabe. :contentReference[oaicite:3]{index=3}
Kühlungszubehör für unterschiedliche Raspberry Pi Arbeitslasten auswählen
Die Raspberry Pi Arbeitslast ist der primäre Faktor, der die Kühlungsauswahl beeinflusst, da die Arbeitslastdauer den thermischen Bedarf bestimmt. Intermittierende Aktivitäten wie Programmieren, Webbrowsing oder GPIO-Tests erzeugen kurze Phasen der Prozessoraktivität, die Wärme zwischen den Aufgaben abklingen lassen, während Dauerbetrieb – einschließlich Softwarekompilierung, Mediencodierung, KI-Inferenz oder kontinuierlicher Serverbetrieb – den Prozessor über längere Zeit unter Last hält und den Bedarf an kontinuierlicher Wärmeabfuhr verstärkt. Raspberry Pi Ltd. gibt an, dass Prozessortemperatur und Taktfrequenz während des Betriebs automatisch gesteuert werden, was die Arbeitslastdauer zu einem praktischen Kriterium bei der Auswahl von Kühlungszubehör macht, anstatt sich für jedes Szenario auf ein einziges Zubehörteil zu verlassen. :contentReference[oaicite:0]{index=0}
Verschiedene Arbeitslastmuster erzeugen unterschiedliche thermische Anforderungen.
Verschiedene Arbeitslastmuster erzeugen unterschiedliche thermische Anforderungen. Beispielsweise maß Tim Downey in unabhängigen Tests einen Raspberry Pi 4, der eine vierthreadige sysbench-CPU-Arbeitslast bei einer Übertaktung von 2,0 GHz ausführte, und zeichnete eine Benchmark-Zeit von etwa 216 Sekunden ohne Kühlung auf, während das Hinzufügen eines 30-mm-Lüfters die Benchmark-Zeit auf etwa 178,6 Sekunden reduzierte und die beobachtete Prozessortemperatur unter denselben Testbedingungen auf etwa 64 °C begrenzte. Dieses modellspezifische Beispiel veranschaulicht, dass aktiver Luftstrom die Dauerleistung bei kontinuierlichen prozessorintensiven Arbeitslasten verbessern kann, sollte aber nicht als universelles Ergebnis für jedes Raspberry Pi Modell oder jede Gehäusekonfiguration interpretiert werden. :contentReference[oaicite:1]{index=1}
Arbeitslastbedingungen sollten an Kühlungseigenschaften angepasst werden, anstatt als feste Projektkategorien behandelt zu werden.
Arbeitslastbedingungen sollten an Kühlungseigenschaften angepasst werden, anstatt als feste Projektkategorien behandelt zu werden. Kontinuierliche Dienste wie ein NAS, ein Automatisierungshub oder andere home server cooling accessories-Szenarien rechtfertigen im Allgemeinen eine Bewertung der Dauerbetriebsbedingungen vor der Auswahl passiver oder aktiver Kühlung, während kurzzeitige Aufgaben oft eine geringere kontinuierliche thermische Belastung für den Prozessor darstellen. Nach der Auswahl der geeigneten Kühlungsmethode folgen Sie separaten Anleitungen zum install cooling accessories, da Installationsqualität und Kühlungsauswahl unterschiedliche Entscheidungen mit unterschiedlichen Zielen sind. :contentReference[oaicite:2]{index=2}

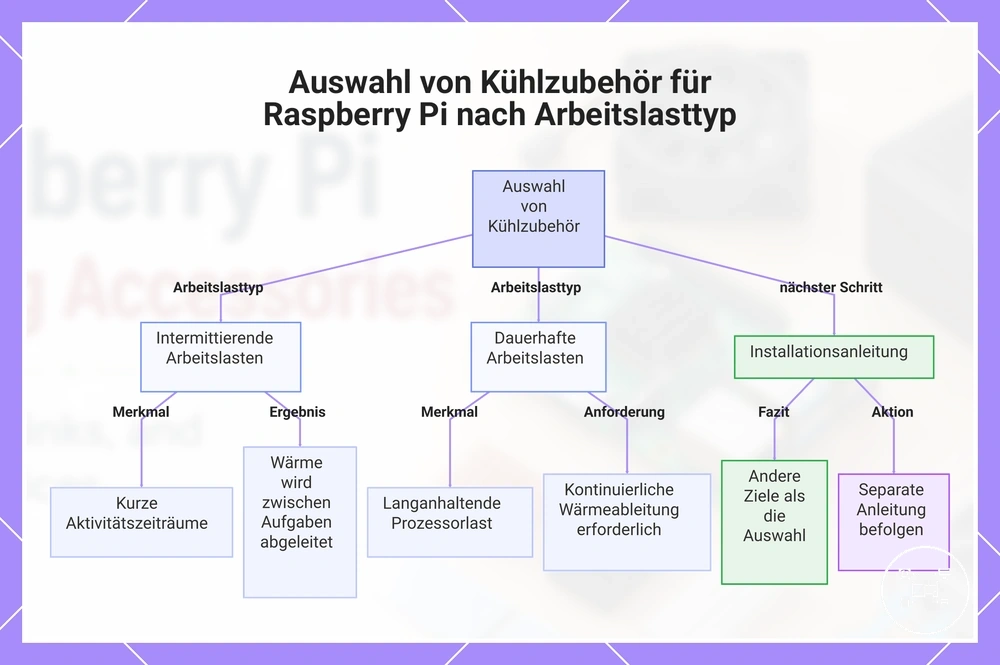

Dieses Diagramm zeigt, wie die Arbeitslastdauer den Kühlbedarf für Raspberry Pi bestimmt, und stellt intermittierende und dauerhafte Arbeitslasten gegenüber, wobei darauf hingewiesen wird, dass die Installationsanleitung separat ist.
Raspberry Pi Kühlungsleistungsgrenzen und Überhitzungshinweise
Raspberry Pi Überhitzung ist ein thermisches Problem, bei dem anhaltende Prozessorwärme das System dazu veranlasst, die Taktfrequenz zu reduzieren, aber ein Kühlungszubehör kann nicht jede mögliche Ursache beseitigen. Raspberry Pi Ltd. dokumentiert eine weiche Temperaturgrenze von 80 °C und eine harte Grenze von 85 °C, wobei mit zunehmender Prozessortemperatur progressiv stärkere Leistungssteuerungen angewendet werden. Ein Kühler reduziert daher die Wärmeansammlung unter einer anspruchsvollen Arbeitslast; er garantiert keine uneingeschränkte Leistung in jedem Gehäuse, jeder Umgebungstemperatur oder jedem Installationszustand. :contentReference[oaicite:0]{index=0}
Ein Überhitzungssymptom wie eine reduzierte Taktfrequenz bei Dauerbetrieb sollte zunächst seiner Betriebs bedingung zugeordnet werden.
Ein Überhitzungssymptom wie eine reduzierte Taktfrequenz bei Dauerbetrieb sollte zunächst seiner Betriebsbedingung zugeordnet werden. Eine kontinuierliche prozessorintensive Arbeitslast, eingeschränkter Gehäuseluftstrom, erhöhte Umgebungstemperatur, ein blockierter Lüfter oder ein schlechter Kontakt zwischen Prozessor und Kühlkörper können jeweils die thermische Belastung erhöhen; die angemessene Reaktion ist die Überprüfung von Luftstrom, Lüfterbetrieb, Kühlkörperkontakt und Arbeitslastverhalten, bevor das Zubehör ausgetauscht wird. Wenn beispielsweise die Prozessortemperatur während derselben Aufgabe wiederholt den dokumentierten 80 °C-Kontrollpunkt erreicht, ist eine verbesserte Belüftung oder korrekt installierte aktive Kühlung eine relevante Gegenmaßnahme, wohingegen anhaltendes Drosseln nach diesen Überprüfungen darauf hinweist, dass die Kühlleistung oder ein anderer Aufbaufaktor ungelöst bleibt. :contentReference[oaicite:1]{index=1}
Diese Bedingungen erfordern eine breitere Diagnose anstelle einer weiteren allgemeinen Kühlungsempfehlung.
Ein Kühlungszubehör erreicht seine praktische Grenze, wenn es korrekt installiert und ungehindert ist, der Raspberry Pi aber während der vorgesehenen Arbeitslast weiterhin drosselt, oder wenn das Symptom Lüfterausfall, Netzinstabilität, unerwartete Abschaltungen oder Hardware-Erkennungsprobleme umfasst, die Kühlung allein nicht behebt. Diese Bedingungen erfordern eine breitere Diagnose anstelle einer weiteren allgemeinen Kühlungsempfehlung. Nutzen Sie die spezielle Anleitung für overheating and accessory issues, wenn das Problem über Temperaturregelung, Luftstrom oder Kühlerinstallation hinausgeht. :contentReference[oaicite:2]{index=2}

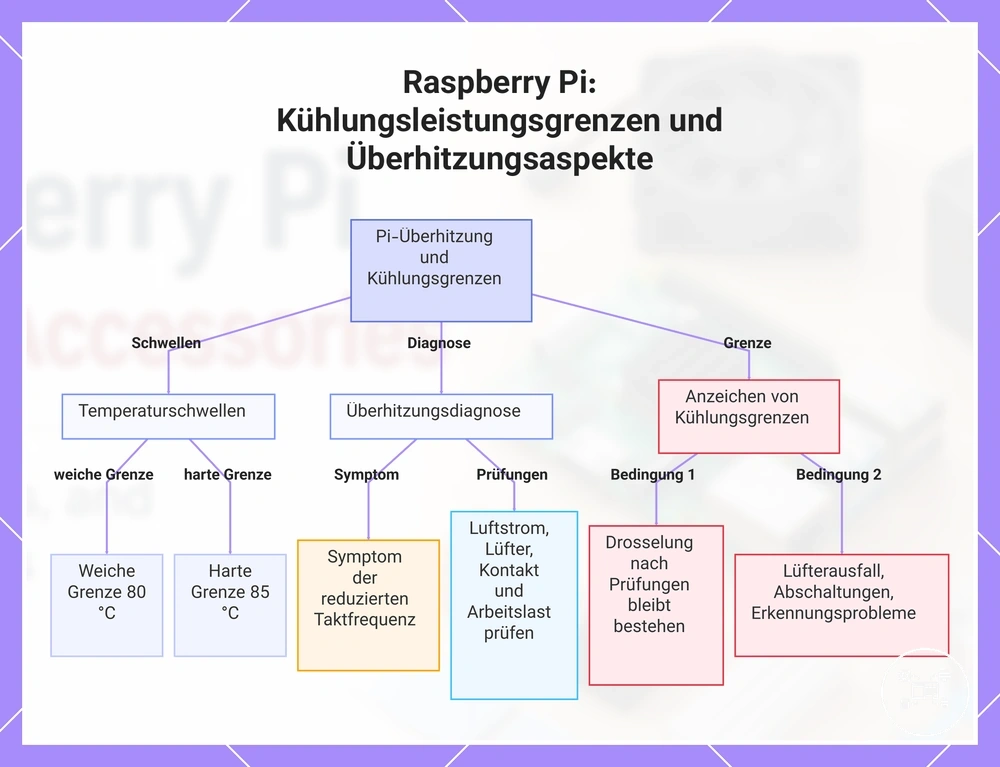

Dieses Diagramm zeigt die thermischen Schwellenwerte, Diagnoseschritte und Anzeichen für Kühlungsgrenzen bei Überhitzungssituationen des Raspberry Pi.
Dieses Diagramm zeigt die thermischen Schwellenwerte, Diagnoseschritte und Anzeichen für Kühlungsgrenzen bei Überhitzungssituationen des Raspberry Pi.
