Acessórios de resfriamento para Raspberry Pi: ventoinhas, dissipadores e opções de fluxo de ar
Os acessórios de resfriamento para Raspberry Pi são componentes de hardware que melhoram o gerenciamento térmico removendo o calor do processador por meio de dissipadores de calor, aumentando o fluxo de ar com ventoinhas ou combinando ambas as abordagens. A Raspberry Pi Ltd. classifica seus produtos oficiais de resfriamento em soluções passivas e ativas para as placas Raspberry Pi suportadas, enquanto o método de resfriamento que oferece o maior benefício depende do modelo da placa, do design do gabinete, da temperatura ambiente e da carga de trabalho sustentada, e não de um acessório universalmente superior. Esta visão geral explica como as abordagens de resfriamento se relacionam com as condições de uso para que as escolhas de resfriamento possam ser avaliadas antes de comparar produtos individuais.
Esta visão geral explica como as abordagens de resfriamento se relacionam com as condições de uso para que as escolhas de resfriamento possam ser avaliadas antes de comparar produtos individuais.
Os acessórios de resfriamento para Raspberry Pi tornam-se mais importantes quando a utilização do processador permanece alta por períodos prolongados, como durante compilação de software, transcodificação de mídia, operação contínua de servidor, visão computacional ou inferência de IA. De acordo com a Raspberry Pi Ltd., o Raspberry Pi 5 foi projetado para operar com um Cooler Ativo oficial ou um gabinete oficialmente suportado com ventoinha integrada quando desempenho sustentado é necessário, pois o processador gerencia automaticamente a velocidade do clock se os limites térmicos forem alcançados. Como exemplo prático, testes de estresse independentes realizados por Tim Downey mediram soluções de resfriamento do Raspberry Pi 4 sob aproximadamente 179 segundos de carga contínua da CPU, demonstrando que coolers ativos geralmente mantêm temperaturas operacionais mais baixas do que dissipadores passivos sob condições de teste idênticas, embora as temperaturas medidas permaneçam dependentes do fluxo de ar do gabinete e do ambiente.
As decisões de resfriamento logo vão além da seleção de uma ventoinha ou dissipador isoladamente.
As decisões de resfriamento logo vão além da seleção de uma ventoinha ou dissipador isoladamente. As seções a seguir examinam métodos de resfriamento, atributos de acessórios, considerações de compatibilidade e fatores de seleção específicos para carga de trabalho, para que os acessórios de resfriamento para Raspberry Pi possam ser combinados com condições operacionais realistas sem assumir resultados térmicos idênticos em todas as configurações de hardware.
Índice
Acessórios de resfriamento para Raspberry Pi e fundamentos de gerenciamento térmico
Os acessórios de resfriamento para Raspberry Pi são componentes de hardware que suportam o gerenciamento térmico transferindo calor para longe do processador, movendo ar pela placa ou combinando ambas as funções. As principais categorias são um dissipador de calor passivo, uma ventoinha ativa e um conjunto integrado contendo ambos os componentes. A Raspberry Pi Ltd. explica que dispositivos de silício geram mais calor à medida que a atividade do processador aumenta, enquanto controles térmicos e hardware de resfriamento opcional gerenciam esse calor durante a operação. O efeito de resfriamento resultante é condicional ao modelo do Raspberry Pi, à carga de trabalho, ao ar ambiente e ao fluxo de ar do gabinete.
Para um exemplo específico de modelo, a Raspberry Pi Ltd.
Um dissipador de calor conduz o calor do processador para uma superfície metálica maior, onde o ar ao redor o remove; uma ventoinha aumenta essa remoção de calor criando fluxo de ar direcionado pela placa ou dissipador. O resfriamento integrado combina transferência de calor condutiva com fluxo de ar forçado, dando ao acessório funções térmicas passivas e ativas. Para um exemplo específico de modelo, a Raspberry Pi Ltd. especifica que o Cooler Ativo do Raspberry Pi 5 combina um dissipador de alumínio anodizado com um soprador controlado por temperatura classificado para um fluxo de ar máximo de 1.09 CFM e uma velocidade máxima de 8,000 RPM ±15%. Esses números descrevem aquele acessório oficial do Raspberry Pi 5 sob sua configuração especificada e não devem ser tratados como requisitos universais para outras placas ou soluções de resfriamento.
O resfriamento integrado combina transferência de calor condutiva com fluxo de ar forçado, dando ao acessório funções térmicas passivas e ativas.

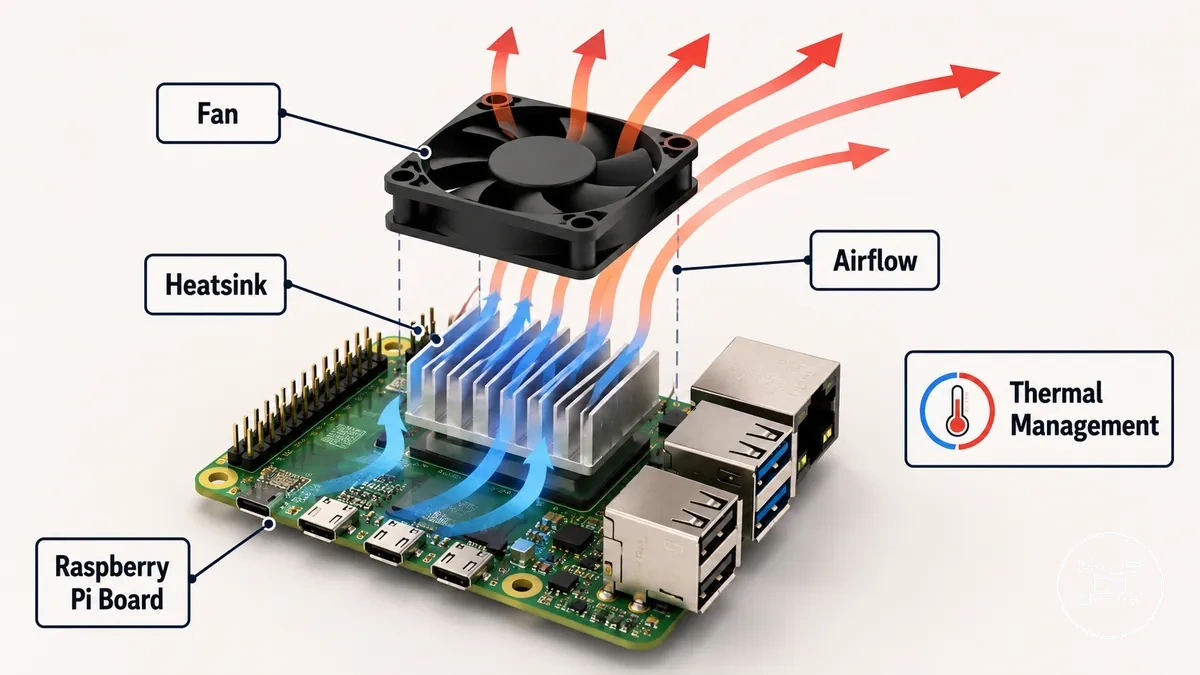

A ilustração abaixo identifica o dissipador de calor, a ventoinha e o caminho do fluxo de ar como partes físicas dos acessórios de resfriamento para Raspberry Pi. Os gabinetes permanecem uma categoria de acessório separada, embora gabinetes compatíveis com resfriamento possam fornecer o espaço livre, a posição de montagem ou a ventilação necessária para um componente de resfriamento compatível.
Tipos de acessórios de resfriamento e características de desempenho térmico
Os tipos de acessórios de resfriamento diferem pelo método de transferência de calor, geração de fluxo de ar, condição de operação e características térmicas resultantes. As três categorias principais são resfriamento passivo, resfriamento ativo e um gabinete com fluxo de ar. De acordo com a Raspberry Pi Ltd., o resfriamento passivo usa apenas um dissipador de calor, enquanto o resfriamento ativo adiciona uma ventoinha para aumentar o fluxo de ar sobre o dissipador e o processador. O efeito de resfriamento de cada categoria depende do modelo do Raspberry Pi, da carga de trabalho do processador, da ventilação do gabinete e da temperatura ambiente, e não de um método de resfriamento universalmente superior.
As três categorias principais são resfriamento passivo, resfriamento ativo e um gabinete com fluxo de ar.

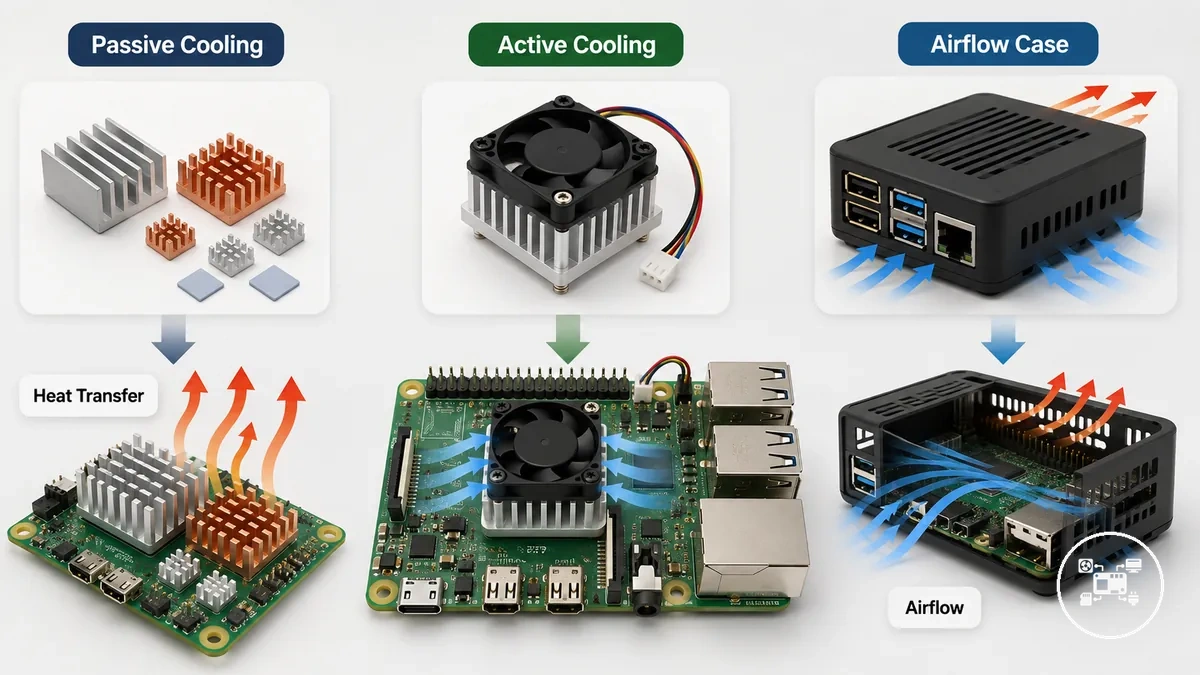

A comparação abaixo destaca os principais atributos térmicos que distinguem cada abordagem de resfriamento e as situações em que esses atributos influenciam as decisões de gerenciamento de calor.
| Tipo de acessório de resfriamento | Atributo térmico principal | Condição de operação | Função térmica e compensação |
|---|---|---|---|
| Resfriamento passivo (kit de dissipador) | Transferência de calor por condução através de um dissipador de alumínio ou cobre seguida de convecção natural | Sem energia elétrica ou componentes móveis | Oferece operação silenciosa e menor manutenção, com dissipação de calor limitada pelo tamanho do dissipador, material, temperatura ambiente e ventilação do gabinete |
| Resfriamento ativo | O fluxo de ar forçado de uma ventoinha aumenta a transferência de calor por convecção sobre o dissipador | Requer energia elétrica para operação da ventoinha | Melhora a remoção sustentada de calor durante cargas de trabalho contínuas do processador, mas introduz ruído da ventoinha, peças móveis e dependência de fluxo de ar |
| Gabinete com fluxo de ar | Aberturas de ventilação ou ventoinhas integradas guiam o fluxo de ar pelo gabinete | Requer caminhos de entrada e saída desobstruídos | Reduz o acúmulo de calor dentro do gabinete e melhora a eficácia de acessórios de resfriamento passivo ou ativo compatíveis |
A seleção de material também afeta as características térmicas, pois o cobre conduz calor de forma mais eficiente que o alumínio, enquanto o alumínio oferece menor peso e custo para projetos de dissipadores maiores. Para um exemplo específico de modelo, a Raspberry Pi Ltd. especifica que o Cooler Ativo Oficial do Raspberry Pi 5 combina um dissipador de alumínio anodizado com uma ventoinha do tipo soprador classificada para um fluxo de ar máximo de 1,09 CFM e uma velocidade rotacional máxima de 8.000 RPM ±15%. Essas especificações se aplicam apenas àquele acessório oficial e ilustram como o fluxo de ar e o design do dissipador trabalham juntos durante cargas sustentadas do processador, em vez de definir desempenho de resfriamento universal.
Resfriamento passivo, resfriamento ativo e soluções de fluxo de ar
As soluções de resfriamento passivo, resfriamento ativo e fluxo de ar diferem em seu método de resfriamento, características operacionais e carga de trabalho adequada. O resfriamento passivo utiliza apenas um dissipador de calor para transferir calor por condução e convecção natural, enquanto o resfriamento ativo combina um dissipador com uma ventoinha para criar fluxo de ar forçado que remove calor de forma mais eficiente durante cargas sustentadas do processador. As soluções de fluxo de ar melhoram a ventilação ao redor do Raspberry Pi ou dentro de seu gabinete para suportar qualquer um dos métodos de resfriamento, em vez de substituí-los. De acordo com a Raspberry Pi Ltd., a eficácia de cada abordagem depende do modelo do Raspberry Pi, do design do gabinete, da temperatura ambiente e da carga de trabalho, em vez de um método ser universalmente superior.
| Abordagem de resfriamento | Características operacionais | Limitação principal | Condições adequadas |
|---|---|---|---|
| Resfriamento passivo | Apenas dissipador de calor com convecção natural e sem componentes móveis | A dissipação de calor é limitada pela área superficial do dissipador, ventilação do gabinete e temperatura ambiente | Cargas curtas ou intermitentes da CPU onde operação silenciosa e baixa manutenção são prioridades |
| Resfriamento ativo | Dissipador de calor combinado com uma ventoinha para gerar fluxo de ar forçado | Requer energia elétrica e introduz ruído da ventoinha e peças móveis | Alta utilização contínua da CPU, como compilação de software, transcodificação de mídia, cargas de trabalho de servidor ou processamento de IA |
| Solução de fluxo de ar | Gabinete ventilado ou ventoinha do gabinete direciona ar frio pela placa | O desempenho depende de caminhos de entrada e saída desobstruídos | Melhora a eficácia do resfriamento passivo ou ativo ao reduzir o acúmulo de calor dentro do gabinete |
Cada abordagem de resfriamento, portanto, suporta uma condição operacional diferente, em vez de um nível de desempenho fixo. Por exemplo, a Raspberry Pi Ltd. especifica que o Cooler Ativo Oficial do Raspberry Pi 5 utiliza uma ventoinha do tipo soprador com fluxo de ar máximo de 1,09 CFM e velocidade rotacional máxima de 8.000 RPM ±15%, ilustrando como o resfriamento ativo aumenta a transferência de calor por convecção durante cargas de trabalho sustentadas. Em contraste, o resfriamento passivo depende inteiramente do design do dissipador e do fluxo de ar ao redor, tornando a ventilação do gabinete um fator mais significativo em seu desempenho térmico.
Fatores de seleção de resfriamento para Raspberry Pi e considerações de compatibilidade
A seleção de acessórios de resfriamento para Raspberry Pi deve ser baseada na compatibilidade entre o modelo do Raspberry Pi, o método de resfriamento necessário, o gabinete e o hardware instalado, em vez de apenas no nome do acessório. De acordo com a Raspberry Pi Ltd., o layout da placa, os pontos de montagem, a posição dos conectores e os acessórios térmicos diferem entre as gerações do Raspberry Pi, portanto, a compatibilidade deve ser verificada para a configuração pretendida antes da instalação. O resultado de seleção mais confiável é alcançado quando a necessidade de resfriamento corresponde tanto ao design físico da placa quanto às suas condições operacionais esperadas. :contentReference[oaicite:0]{index=0}
A lista de verificação abaixo separa os principais fatores de seleção em condições de compatibilidade mensuráveis para que cada critério possa ser avaliado de forma independente.
A lista de verificação abaixo separa os principais fatores de seleção em condições de compatibilidade mensuráveis para que cada critério possa ser avaliado de forma independente. O mesmo processo de avaliação também pode ser aplicado por meio da página central de acessórios para Raspberry Pi ao combinar hardware de resfriamento com gabinetes, HATs, armazenamento ou outros acessórios de expansão. :contentReference[oaicite:1]{index=1}
| Fator de seleção | Condição de compatibilidade | Resultado da seleção |
|---|---|---|
| Modelo do Raspberry Pi | O acessório de resfriamento deve suportar explicitamente a geração alvo do Raspberry Pi e estar alinhado com a localização do processador e o sistema de montagem. | Selecione apenas acessórios que listem o modelo exato de Raspberry Pi suportado. |
| Necessidade de resfriamento | O método de resfriamento deve corresponder à demanda térmica esperada do processador e à duração da operação. | Combine o resfriamento passivo ou ativo com a carga de trabalho sustentada pretendida, em vez de assumir requisitos idênticos em todas as placas. |
| Compatibilidade do conector da ventoinha | De acordo com a Raspberry Pi Ltd., o Raspberry Pi 5 usa um conector de ventoinha PWM dedicado de 4 pinos JST-SH para acessórios de ventoinha compatíveis. | Selecione uma ventoinha projetada para esse conector em vez de depender de adaptadores de cabo. |
| Espaço livre mecânico | O dissipador de calor, a ventoinha, o gabinete, o HAT, o adaptador SSD e o acesso GPIO não devem interferir fisicamente entre si. | Confirme o espaço livre vertical e o espaçamento dos componentes antes de montar a configuração. |
| Ventilação do gabinete | As aberturas de entrada e saída de ar devem permanecer desobstruídas após a instalação. | Escolha uma configuração que preserve o fluxo de ar irrestrito através do gabinete. |
De acordo com a Raspberry Pi Ltd., os processadores Raspberry Pi iniciam o throttling térmico a 80 °C e aplicam throttling adicional a 85 °C, tornando esses limites definidos pelo fabricante pontos de referência práticos ao avaliar se uma configuração de resfriamento atende à condição operacional pretendida. Por exemplo, se a atividade sustentada da CPU atingir repetidamente o limite de throttling de 80 °C, selecionar uma solução de resfriamento ativo compatível em vez de depender apenas do resfriamento passivo pode ajudar a manter o desempenho do processador sob a mesma carga de trabalho. :contentReference[oaicite:2]{index=2}
A compatibilidade também deve ser verificada em toda a montagem do hardware, em vez de apenas entre a placa Raspberry Pi e o cooler.
A compatibilidade também deve ser verificada em toda a montagem do hardware, em vez de apenas entre a placa Raspberry Pi e o cooler. A Raspberry Pi Ltd. especifica que o M.2 HAT+ do Raspberry Pi 5 com espaçadores de 16 mm é compatível com o Cooler Ativo Oficial, enquanto o M.2 HAT+ Compact não é. Este exemplo demonstra que uma seleção correta de resfriamento depende do ajuste combinado do modelo do Raspberry Pi, das dimensões do acessório, do layout do conector e da configuração do gabinete, em vez de uma única afirmação de compatibilidade. :contentReference[oaicite:3]{index=3}
Escolhendo acessórios de resfriamento para diferentes cargas de trabalho do Raspberry Pi
A carga de trabalho do Raspberry Pi é o principal fator que influencia a escolha de resfriamento, pois a duração da carga de trabalho determina a demanda térmica. Atividades intermitentes como codificação, navegação na web ou teste de GPIO criam períodos curtos de atividade do processador que permitem que o calor se dissipe entre as tarefas, enquanto o uso sustentado — incluindo compilação de software, transcodificação de mídia, inferência de IA ou operação contínua de servidor — mantém o processador sob carga prolongada e aumenta a necessidade de remoção contínua de calor. A Raspberry Pi Ltd. afirma que a temperatura do processador e a velocidade do clock são gerenciadas automaticamente durante a operação, tornando a duração da carga de trabalho um critério prático ao selecionar acessórios de resfriamento, em vez de depender de um único acessório para cada cenário.
Diferentes padrões de carga de trabalho, portanto, criam diferentes demandas térmicas.
Diferentes padrões de carga de trabalho, portanto, criam diferentes demandas térmicas. Por exemplo, testes independentes realizados por Tim Downey mediram um Raspberry Pi 4 executando uma carga de trabalho de CPU sysbench de quatro threads com overclock de 2,0 GHz e registraram um tempo de benchmark de aproximadamente 216 segundos sem resfriamento, enquanto a adição de uma ventoinha de 30 mm reduziu o tempo de benchmark para cerca de 178,6 segundos e limitou a temperatura observada do processador a aproximadamente 64 °C nas mesmas condições de teste. Este exemplo específico de modelo ilustra que o fluxo de ar ativo pode melhorar o desempenho sustentado durante cargas de trabalho contínuas intensivas em processador, mas não deve ser interpretado como um resultado universal para todos os modelos de Raspberry Pi ou configurações de gabinete.
As condições de carga de trabalho devem, portanto, ser combinadas com as características de resfriamento, em vez de tratadas como categorias fixas de projeto.
As condições de carga de trabalho devem, portanto, ser combinadas com as características de resfriamento, em vez de tratadas como categorias fixas de projeto. Serviços contínuos como um NAS, hub de automação ou outros cenários de home server cooling accessories geralmente justificam a avaliação das condições operacionais sustentadas antes de selecionar resfriamento passivo ou ativo, enquanto tarefas de curta duração geralmente impõem menos demanda térmica contínua ao processador. Após selecionar o método de resfriamento adequado, siga orientações separadas para install cooling accessories corretamente, pois a qualidade da instalação e a seleção do resfriamento são decisões diferentes com objetivos diferentes.

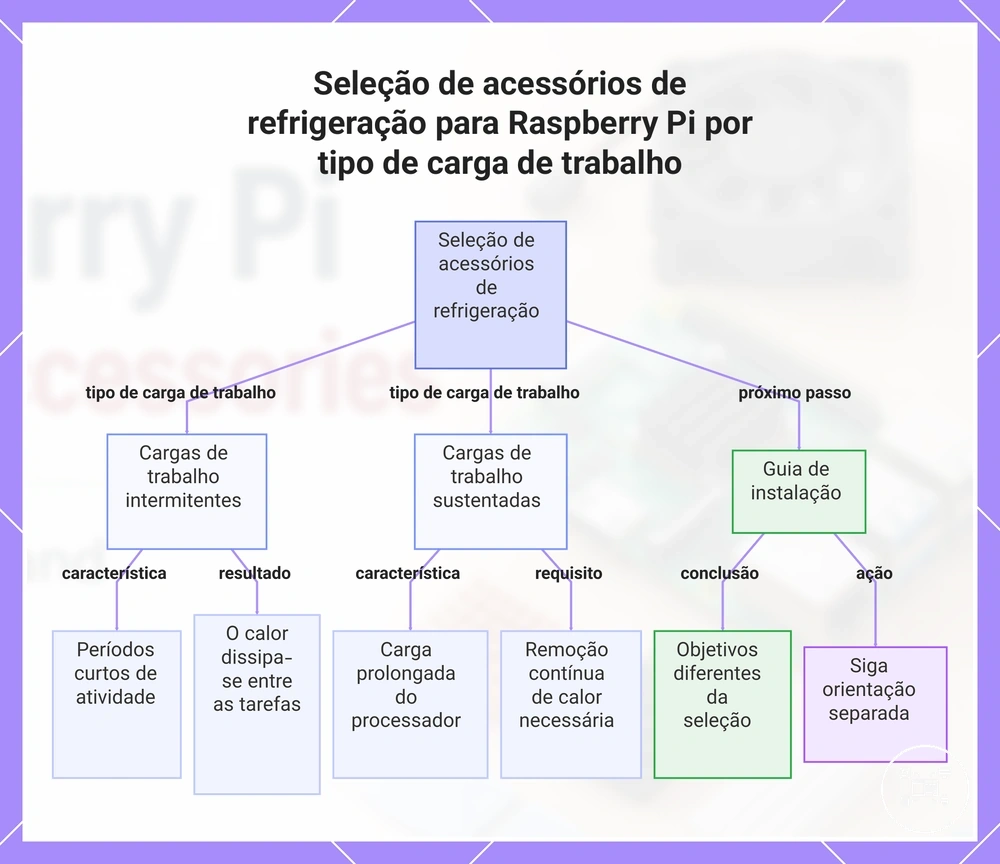

Este gráfico mostra como a duração da carga de trabalho determina as necessidades de refrigeração da Raspberry Pi, contrastando cargas de trabalho intermitentes e sustentadas, e observa que a orientação de instalação é separada.
Limites de desempenho de resfriamento do Raspberry Pi e considerações sobre superaquecimento
O superaquecimento do Raspberry Pi é um problema térmico no qual o calor sustentado do processador faz com que o sistema reduza a velocidade do clock, mas um acessório de resfriamento não pode eliminar todas as causas possíveis. A Raspberry Pi Ltd. documenta um limite suave de temperatura de 80 °C e um limite rígido de 85 °C, com controles de desempenho progressivamente mais fortes aplicados à medida que a temperatura do processador atinge esses limites. Um cooler reduz o acúmulo de calor sob uma carga de trabalho exigente; ele não garante desempenho irrestrito em todos os gabinetes, temperaturas ambientes ou condições de instalação. :contentReference[oaicite:0]{index=0}
Um sintoma de superaquecimento, como a redução da velocidade do clock durante o uso sustentado, deve primeiro ser associado à sua condição operacional.
Um sintoma de superaquecimento, como a redução da velocidade do clock durante o uso sustentado, deve primeiro ser associado à sua condição operacional. Uma carga de trabalho contínua e intensiva em processador, fluxo de ar restrito do gabinete, temperatura ambiente elevada, uma ventoinha obstruída ou contato deficiente entre o processador e o dissipador de calor podem aumentar o estresse térmico; a resposta adequada é verificar o fluxo de ar, o funcionamento da ventoinha, o contato do dissipador e o comportamento da carga de trabalho antes de substituir o acessório. Por exemplo, quando a temperatura do processador se aproxima repetidamente do ponto de controle documentado de 80 °C durante a mesma tarefa, ventilação melhorada ou resfriamento ativo corretamente instalado é uma mitigação relevante, enquanto o throttling persistente após essas verificações indica que a capacidade de resfriamento ou outro fator da configuração permanece não resolvido. :contentReference[oaicite:1]{index=1}
Essas condições exigem um diagnóstico mais amplo, em vez de outra recomendação geral de resfriamento.
Um acessório de resfriamento atinge seu limite prático quando está corretamente instalado e desobstruído, mas o Raspberry Pi ainda sofre throttling durante a carga de trabalho pretendida, ou quando o sintoma inclui falha da ventoinha, instabilidade de energia, desligamentos inesperados ou problemas de detecção de hardware que o resfriamento por si só não resolve. Essas condições exigem um diagnóstico mais amplo, em vez de outra recomendação geral de resfriamento. Use a orientação dedicada para overheating and accessory issues quando o problema se estender além do controle de temperatura, fluxo de ar ou instalação do cooler. :contentReference[oaicite:2]{index=2}

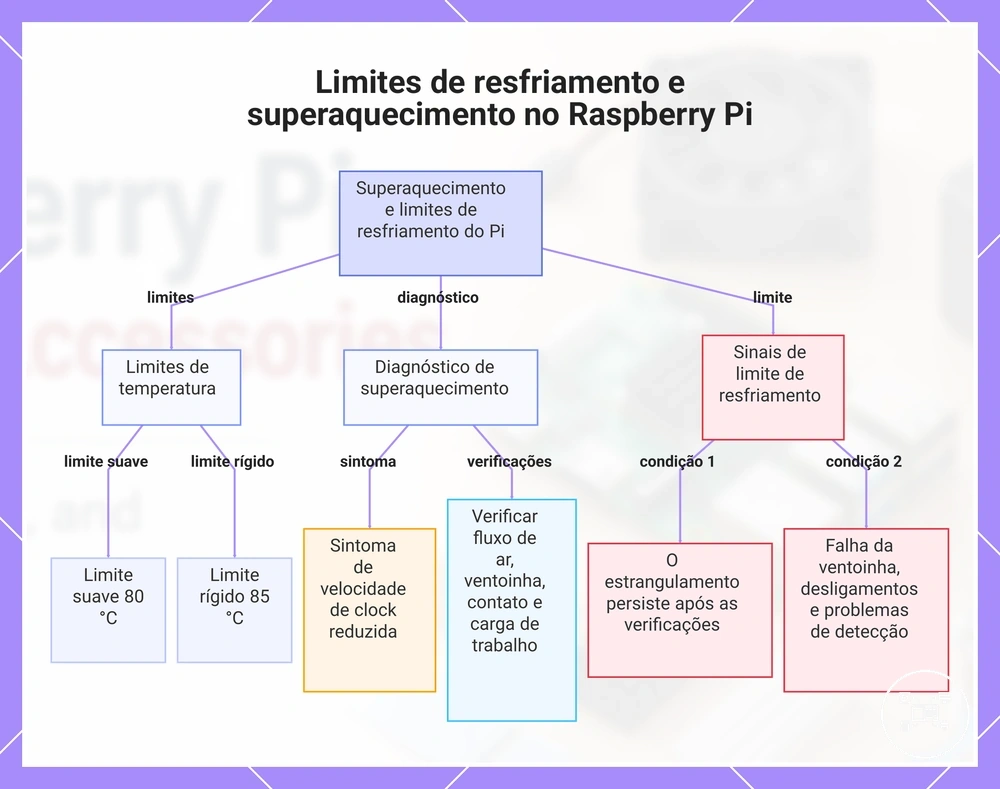

Este gráfico mostra os limites térmicos, as etapas de diagnóstico e os sinais de limite de resfriamento para situações de superaquecimento do Raspberry Pi.
Este gráfico mostra os limites térmicos, as etapas de diagnóstico e os sinais de limite de resfriamento para situações de superaquecimento do Raspberry Pi.
