Guia de acessórios de tela e cabos para Raspberry Pi
Os acessórios de tela e cabos para Raspberry Pi são componentes de conexão que conectam uma placa Raspberry Pi a uma tela compatível por meio de interfaces HDMI, micro HDMI, mini HDMI ou MIPI DSI. A compatibilidade tem um valor condicional: o tipo de porta da placa, a entrada da tela e os conectores do cabo ou adaptador devem formar um caminho de conexão correspondente.
A compatibilidade tem um valor condicional: o tipo de porta da placa, a entrada da tela e os conectores do cabo ou adaptador devem formar um caminho de conexão correspondente.
A documentação do Raspberry Pi especifica que Raspberry Pi 4B, 400, 5, 500 e 500+ exigem um cabo micro-HDMI para HDMI para um monitor HDMI padrão, enquanto Raspberry Pi Zero e Zero 2 exigem um cabo mini-HDMI para HDMI. Essa distinção específica do modelo significa que um cabo selecionado para um Raspberry Pi 5 não fornece o conector correto do lado da placa para um Raspberry Pi Zero 2, mesmo quando ambos se conectam à mesma tela HDMI.
Os acessórios de tela para Raspberry Pi incluem ainda painéis conectados por DSI e seus cabos flat.
Os acessórios de tela para Raspberry Pi incluem ainda painéis conectados por DSI e seus cabos flat. A Raspberry Pi Ltd. especifica que o Raspberry Pi Touch Display 2 possui um painel de 720 × 1280 pixels e utiliza duas conexões: alimentação GPIO e um cabo flat para a porta DSI da placa; o Raspberry Pi 5 requer um cabo flat-flex de 22 vias para 15 vias para essa conexão. Os usuários devem avaliar o modelo do Raspberry Pi, a porta da placa, a interface da tela e os conectores necessários antes de comparar o tamanho da tela, o comprimento do cabo ou o formato do acessório.
Índice

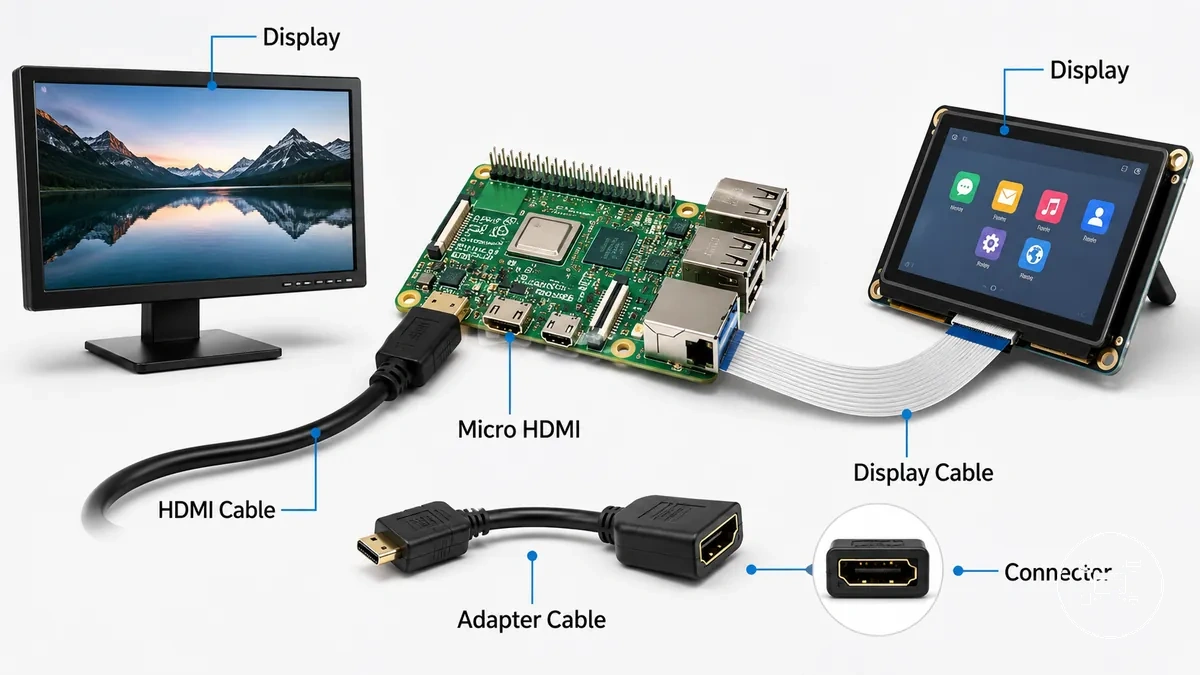

Visão geral dos acessórios de tela e cabos para Raspberry Pi
Os acessórios de tela para Raspberry Pi são componentes que conectam uma placa Raspberry Pi a uma tela por meio de conectores compatíveis, interfaces de vídeo e tipos de cabo. Eles incluem um acessório de tela, como um cabo HDMI, cabo micro HDMI, cabo de vídeo ou cabo adaptador, que transfere sinais de vídeo entre uma porta do Raspberry Pi e um monitor ou módulo de tela compatível. De acordo com a Raspberry Pi Ltd., as interfaces de vídeo compatíveis incluem HDMI para monitores externos e MIPI DSI para telas touchscreen compatíveis, enquanto o conector necessário depende do modelo do Raspberry Pi. Como uma categoria especializada dentro de acessórios para Raspberry Pi, esses componentes são destinados especificamente à conectividade de tela, em vez de funções gerais de expansão ou periféricas.
Os acessórios de tela estabelecem a conexão física entre a placa Raspberry Pi e a tela ao corresponder a porta de saída da placa ao conector de entrada da tela. Um cabo HDMI conecta placas com portas HDMI de tamanho padrão, um cabo micro HDMI conecta modelos como Raspberry Pi 4 e Raspberry Pi 5 que usam saídas micro HDMI, e um cabo adaptador faz a ponte entre diferentes formatos de conector quando necessário. Por exemplo, a Raspberry Pi Ltd. especifica que o Raspberry Pi Touch Display 2 fornece uma resolução de 720 × 1280 pixels e se conecta ao Raspberry Pi 5 por meio de um cabo flat-flex de 22 vias para 15 vias, enquanto placas compatíveis anteriores usam um cabo de 15 vias para 15 vias. Isso ilustra que a compatibilidade de tela depende da correspondência do tipo de conector e da geração da placa, em vez de presumir que todo cabo de tela serve para todo modelo de Raspberry Pi.

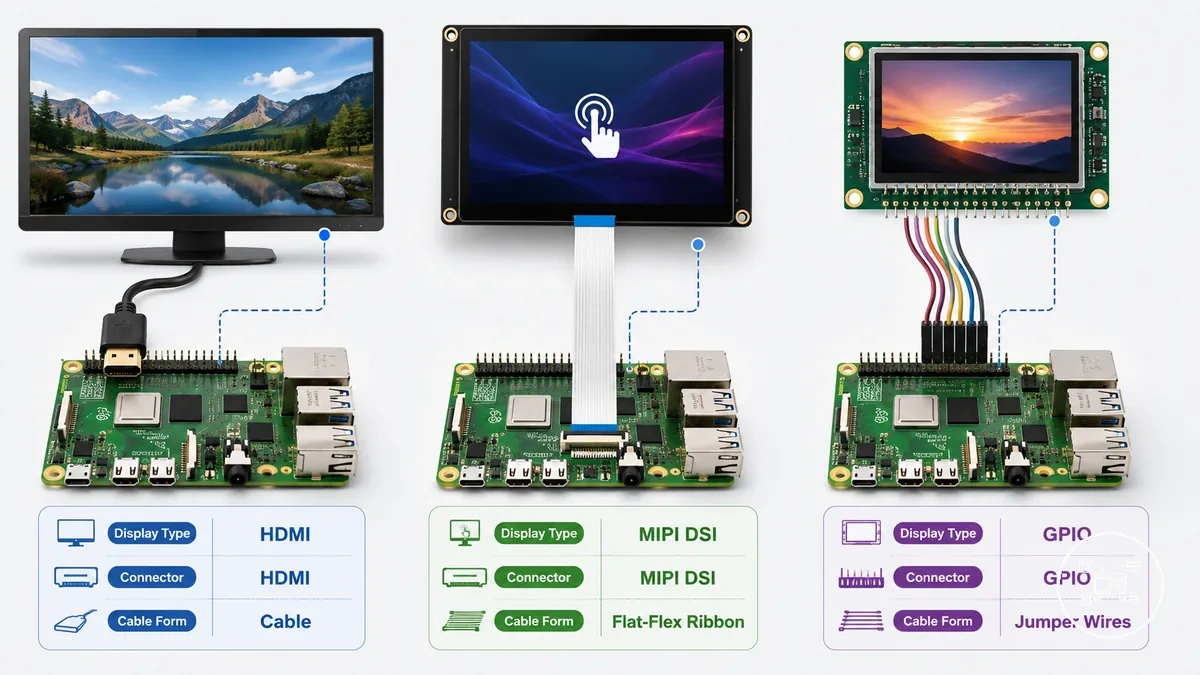

Tipos de tela e opções de conexão para Raspberry Pi
Os tipos de tela para Raspberry Pi se distinguem pelo tipo de tela, interface de conexão, formato do cabo e requisitos de conector. De acordo com a Raspberry Pi Ltd., as principais categorias de conexão são HDMI para telas externas, MIPI DSI para telas touchscreen compatíveis e módulos de tela conectados via GPIO para aplicações embarcadas selecionadas. Nenhuma dessas interfaces é universalmente preferível, pois a compatibilidade depende do uso pretendido da tela e do conector disponível na placa Raspberry Pi.
Os tipos de tela para Raspberry Pi se distinguem pelo tipo de tela, interface de conexão, formato do cabo e requisitos de conector.
A comparação abaixo destaca as principais opções de conexão e os atributos que os usuários devem avaliar antes de selecionar um acessório de tela para Raspberry Pi.
| Tipo de tela | Interface de conexão | Formato do cabo | Requisito de conector | Caso de uso típico |
|---|---|---|---|---|
| Monitor ou televisão externos | HDMI | Cabo HDMI-HDMI ou micro HDMI-HDMI | Conector HDMI correspondente na placa Raspberry Pi e na tela | Computação desktop, programação, reprodução de mídia e projetos de uso geral |
| Tela touchscreen | MIPI DSI | Cabo flat-flex | Conector DSI compatível com o cabo flat correto para a geração do Raspberry Pi | Quiosques, painéis, interfaces industriais e painéis de controle portáteis |
| Módulo de tela embarcado | Interface de tela GPIO | Conexão do conector GPIO ou cabo de interface dedicado | Módulo de tela projetado para comunicação GPIO | Projetos eletrônicos com telas de status ou controle integradas |
De acordo com a Raspberry Pi Ltd., o Raspberry Pi Touch Display 2 tem resolução nativa de 720 × 1280 pixels. O Raspberry Pi 5 se conecta à tela usando um cabo flat-flex de 22 vias para 15 vias, enquanto placas Raspberry Pi anteriores compatíveis usam um cabo flat de 15 vias para 15 vias. Essa diferença de conector específica do modelo mostra que o formato do cabo necessário é determinado pela geração da placa, e não apenas pelo tamanho da tela.
De acordo com a Raspberry Pi Ltd., o Raspberry Pi Touch Display 2 tem resolução nativa de 720 × 1280 pixels .
Por exemplo, um Raspberry Pi 5 conectado a um monitor HDMI requer um cabo micro HDMI-HDMI, enquanto a mesma placa conectada ao Touch Display 2 requer o cabo flat DSI dedicado especificado pela Raspberry Pi Ltd. Usuários que planejam display accessories for media center use normalmente avaliam telas conectadas por HDMI, pois televisores e monitores de computador geralmente fornecem entradas HDMI nativas, enquanto telas DSI são mais adequadas para projetos integrados baseados em toque.

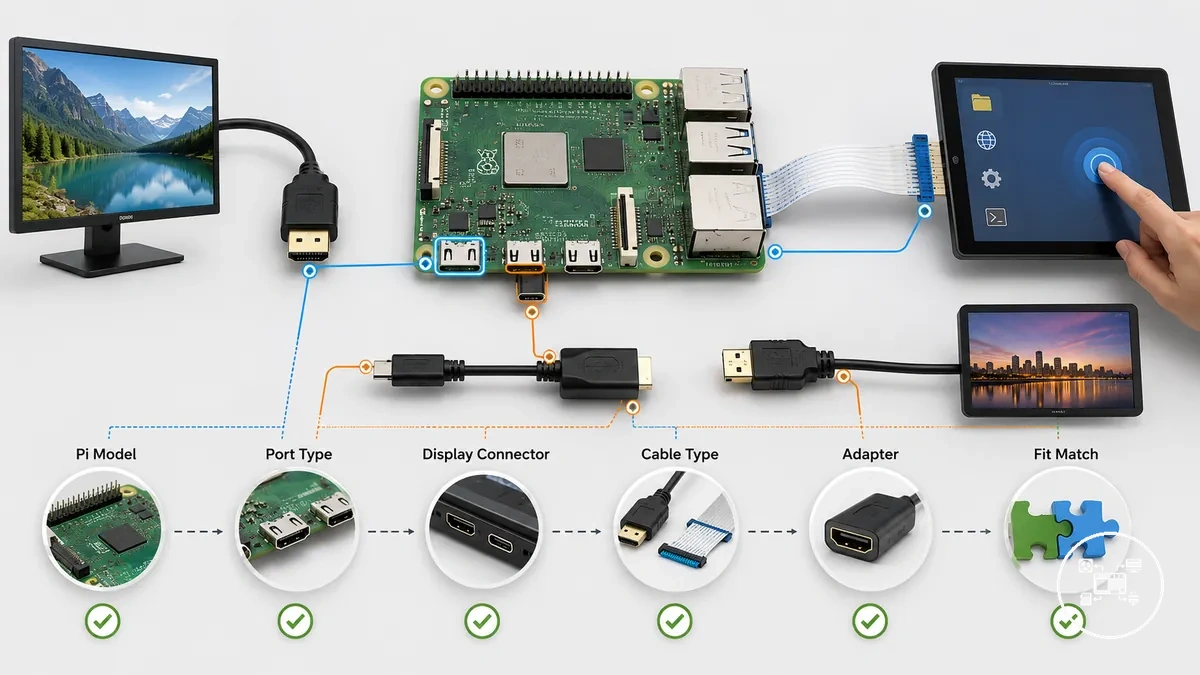

Fatores de compatibilidade de cabos de tela para Raspberry Pi
A compatibilidade de cabos de tela para Raspberry Pi depende da correspondência entre o modelo do Raspberry Pi, o tipo de porta, o conector da tela, o tipo de cabo e qualquer adaptador necessário. De acordo com a Raspberry Pi Ltd., o Raspberry Pi 5 usa conectores MIPI de 22 vias, enquanto placas Raspberry Pi anteriores compatíveis com a tela DSI oficial usam conectores de 15 vias. Dessa forma, um cabo de tela é compatível somente quando o conector da placa, o conector da tela e a especificação do cabo correspondem à combinação de hardware pretendida.
A lista de verificação abaixo organiza os critérios de compatibilidade que devem ser verificados antes de selecionar um cabo ou adaptador de tela para Raspberry Pi.
A lista de verificação abaixo organiza os critérios de compatibilidade que devem ser verificados antes de selecionar um cabo ou adaptador de tela para Raspberry Pi. Essas verificações se aplicam especificamente a conexões de tela e complementam avaliações mais amplas de compatibilidade de telas e cabos em outros acessórios para Raspberry Pi.
- Modelo do Raspberry Pi: Confirme a geração exata da placa, pois o Raspberry Pi 5 usa conectores MIPI de 22 vias, enquanto placas compatíveis anteriores usam conectores de 15 vias.
- Tipo de porta: Verifique se a placa fornece a interface necessária, como HDMI, micro HDMI, mini HDMI ou MIPI DSI, especificada para a tela selecionada.
- Conector da tela: Garanta que o conector da tela corresponda à placa diretamente ou por meio de um adaptador com suporte do fabricante.
- Compatibilidade do cabo: A Raspberry Pi Ltd. especifica um cabo flat-flex de 22 vias para 15 vias para Raspberry Pi 5 com Touch Display 2, enquanto Raspberry Pi 4 e placas compatíveis anteriores usam um cabo flat de 15 vias para 15 vias.
- Requisito de adaptador: Use um adaptador somente quando a documentação do hardware suportar explicitamente a conversão do conector.
- Condição de conexão: Confirme que o firmware do Raspberry Pi e a interface de tela selecionada suportam a combinação de hardware pretendida antes da instalação.
Por exemplo, de acordo com a Raspberry Pi Ltd., o Raspberry Pi Touch Display 2 tem resolução nativa de 720 × 1280 pixels e requer um cabo flat de 22 vias para 15 vias quando conectado ao Raspberry Pi 5. Na prática, substituir esse cabo por um flat de 15 vias para 15 vias impede a conexão física necessária, mesmo que a tela em si suporte sistemas Raspberry Pi com a configuração de conector correta.
A instalação física é igualmente parte da compatibilidade, pois as dimensões do gabinete influenciam o roteamento do cabo e o acesso ao conector.
A instalação física é igualmente parte da compatibilidade, pois as dimensões do gabinete influenciam o roteamento do cabo e o acesso ao conector. Antes de selecionar um gabinete, verifique se ele oferece acesso a cabos com gabinetes suficiente para que o cabo de tela escolhido possa ser conectado sem dobras ou tensão excessivas.
Considerações sobre cabos HDMI, micro HDMI e adaptadores de tela
A seleção de cabos HDMI, micro HDMI e adaptadores é determinada pelo conector na placa Raspberry Pi e pela entrada de tela no dispositivo conectado. De acordo com a Raspberry Pi Ltd., o Raspberry Pi 4 Model B e o Raspberry Pi 5 fornecem duas portas micro HDMI de saída, enquanto o Raspberry Pi Zero e o Raspberry Pi Zero 2 W usam um conector mini HDMI. Um cabo HDMI, portanto, conecta dispositivos com portas HDMI de tamanho padrão correspondentes, um cabo micro HDMI conecta modelos Raspberry Pi com saídas micro HDMI a telas HDMI padrão, e um cabo adaptador é adequado somente quando corresponde aos tipos de conector usados por ambos os dispositivos. De acordo com a HDMI Licensing Administrator, HDMI padrão, mini HDMI e micro HDMI transmitem o mesmo sinal HDMI digital, apesar de usarem tamanhos de conector diferentes.
A seleção de cabos HDMI, micro HDMI e adaptadores é determinada pelo conector na placa Raspberry Pi e pela entrada de tela no dispositivo conectado.
Um cabo HDMI se diferencia por usar conectores HDMI de tamanho padrão em ambas as extremidades, enquanto um cabo micro HDMI conecta uma porta micro HDMI do Raspberry Pi a uma entrada de tela HDMI padrão, e um cabo adaptador conecta dispositivos que usam formatos de conector diferentes sem alterar o padrão de sinalização HDMI. Por exemplo, de acordo com a Raspberry Pi Ltd., um Raspberry Pi 5 se conecta a uma televisão por meio de um cabo micro HDMI-HDMI, enquanto um Raspberry Pi Zero 2 W requer um cabo mini HDMI-HDMI porque seu conector do lado da placa é diferente. Selecionar o tipo de cabo correto preserva a compatibilidade física do conector e permite que o Raspberry Pi estabeleça uma conexão de vídeo com o dispositivo de tela pretendido sob a condição de porta necessária.

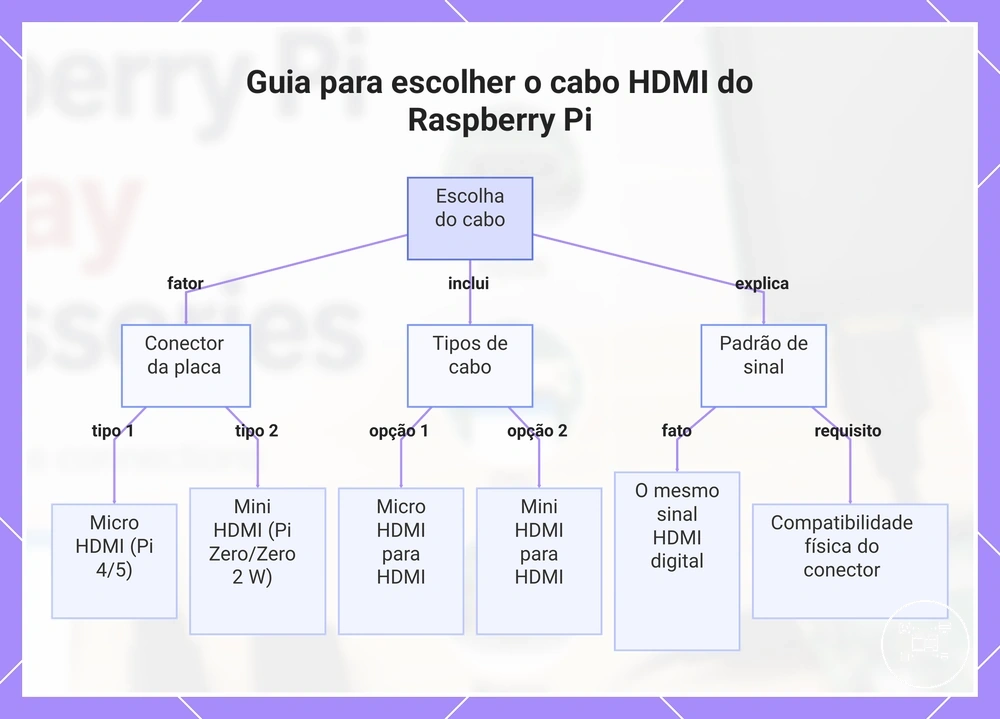

Este gráfico mostra como escolher o tipo certo de cabo HDMI com base no modelo do Raspberry Pi e no conector de entrada da tela.
Este gráfico mostra como escolher o tipo certo de cabo HDMI com base no modelo do Raspberry Pi e no conector de entrada da tela.
Como escolher acessórios de tela e cabos para Raspberry Pi
Os acessórios de tela e cabos para Raspberry Pi devem ser selecionados avaliando critérios de seleção explícitos que incluem o modelo do Raspberry Pi, a finalidade da tela, a compatibilidade do conector, o comprimento do cabo, a necessidade de adaptador e a confiabilidade. De acordo com a Raspberry Pi Ltd., o Raspberry Pi 5 usa conectores de tela MIPI de 22 vias, enquanto placas Raspberry Pi anteriores compatíveis com a tela DSI oficial usam conectores de 15 vias, tornando a geração da placa o primeiro critério de compatibilidade antes de adquirir qualquer cabo ou acessório de tela.
A lista de verificação abaixo organiza os principais fatores de decisão para que cada acessório possa ser avaliado de acordo com sua condição de uso pretendida, em vez de por classificação de produto ou preferência de marca.
- Modelo do Raspberry Pi: Confirme a placa exata, pois os layouts dos conectores diferem entre gerações. A Raspberry Pi Ltd. especifica que o Raspberry Pi 4 Model B e o Raspberry Pi 5 fornecem saídas micro HDMI duplas, enquanto o Raspberry Pi Zero e o Raspberry Pi Zero 2 W usam um conector mini HDMI.
- Finalidade da tela: Corresponda o acessório ao seu caso de uso. Telas HDMI são destinadas a monitores externos e televisores, enquanto telas MIPI DSI são projetadas para projetos integrados de tela touch compatíveis, de acordo com a documentação do Raspberry Pi.
- Compatibilidade do conector: Verifique se o conector da placa, o conector da tela e a especificação do cabo correspondem. A Raspberry Pi Ltd. especifica que o Touch Display 2 requer um cabo flat de 22 vias para 15 vias com Raspberry Pi 5 e um cabo flat de 15 vias para 15 vias com placas compatíveis anteriores.
- Comprimento do cabo: Selecione um cabo que alcance o ponto de instalação sem tensão excessiva ou folga desnecessária. A documentação do Raspberry Pi identifica a compatibilidade do cabo pelo tipo de conector, e não pelo comprimento, portanto o comprimento deve ser avaliado somente após a compatibilidade do conector ser confirmada.
- Necessidade de adaptador: Use um adaptador somente quando o conector de saída do Raspberry Pi e a entrada da tela usarem formatos físicos de conector diferentes, mas suportarem a mesma interface de tela.
- Confiabilidade: Avalie a retenção do conector, a construção do cabo e a conformidade com as orientações de compatibilidade do fabricante, pois conexões físicas seguras reduzem a probabilidade de perda intermitente de sinal de tela.
Por exemplo, de acordo com a Raspberry Pi Ltd., um Raspberry Pi 5 conectado ao Touch Display 2 requer um cabo flat de 22 vias para 15 vias, enquanto o mesmo Raspberry Pi 5 conectado a uma televisão requer um cabo micro HDMI-HDMI. Selecionar acessórios combinando o modelo do Raspberry Pi, a especificação do conector e a finalidade da tela ajuda a evitar a compra de cabos fisicamente incompatíveis. Após escolher acessórios compatíveis, o próximo passo é connecting Raspberry Pi accessories corretamente durante a instalação.
Após escolher acessórios compatíveis, o próximo passo é connecting Raspberry Pi accessories corretamente durante a instalação.

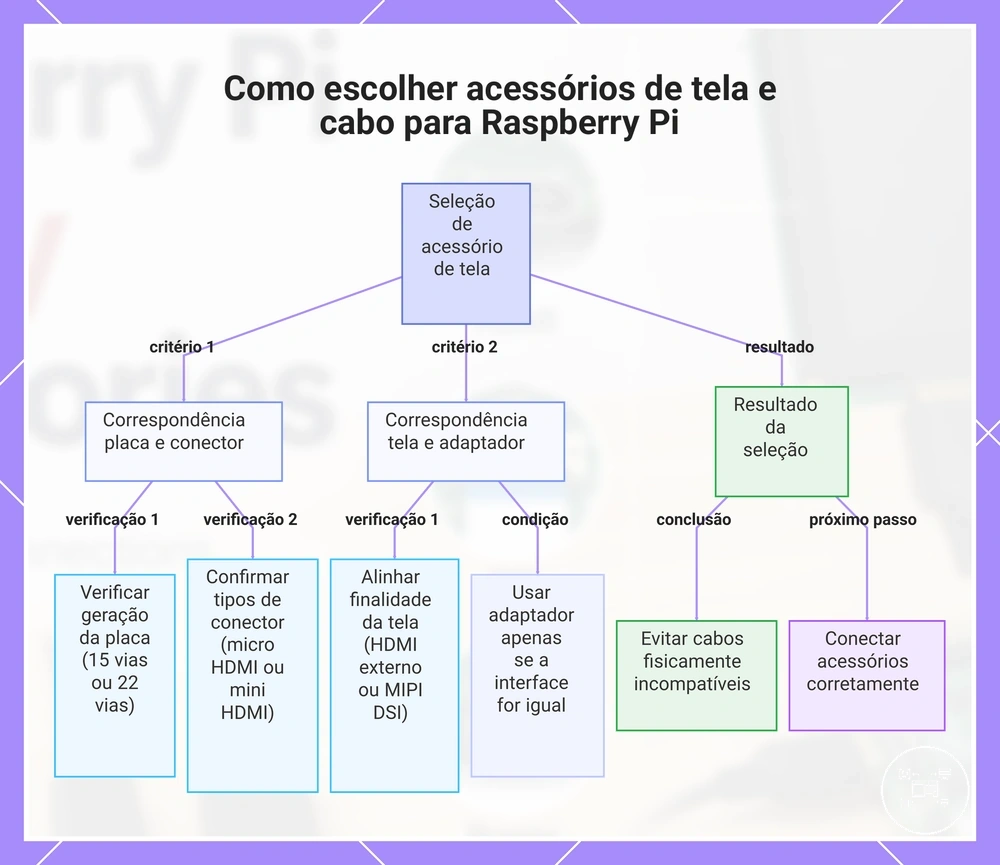

Este gráfico mostra os principais critérios de seleção e o resultado esperado ao escolher acessórios de tela e cabo para Raspberry Pi.
Problemas de conexão de tela do Raspberry Pi e causas comuns
Os problemas de conexão de tela do Raspberry Pi geralmente aparecem como ausência de sinal de tela, imagem intermitente, resolução incorreta ou tela ligada sem vídeo. A causa provável deve ser verificada na conexão HDMI ou micro HDMI, condição do cabo, estado de energia da tela, estado de inicialização do Raspberry Pi e configuração da tela. A documentação do Raspberry Pi especifica que um monitor primário deve usar a porta marcada como HDMI0 quando a placa possui mais de uma porta HDMI, mas uma tela em branco ainda pode resultar de outra condição física ou de software.
A lista de verificação de diagnóstico abaixo organiza cada sintoma por uma causa possível e uma verificação.
A lista de verificação de diagnóstico abaixo organiza cada sintoma por uma causa possível e uma verificação. Realize as verificações físicas antes de alterar as configurações de tela, pois um monitor sem energia, entrada incorreta, cabo inadequado ou inicialização incompleta podem produzir o mesmo sintoma visível que um erro de configuração.
- Sem sinal de tela: A tela pode estar sem energia ou configurada para uma entrada diferente. Confirme o estado de energia da tela, selecione a entrada HDMI conectada ao Raspberry Pi e reconecte ambas as extremidades do cabo com o equipamento desligado.
- Tela HDMI em branco: A conexão HDMI pode usar a porta errada da placa ou o formato de cabo incorreto. A Raspberry Pi Ltd. especifica cabos micro-HDMI-HDMI para Raspberry Pi 4 Model B, Raspberry Pi 5, Raspberry Pi 400, Raspberry Pi 500 e Raspberry Pi 500+, enquanto modelos Raspberry Pi Zero exigem cabos mini-HDMI-HDMI; placas com duas saídas HDMI devem usar HDMI0 para o monitor primário.
- Imagem intermitente: Um conector solto, condição danificada do cabo ou caminho de adaptador não compatível pode interromper o sinal de tela. Inspecione o cabo quanto a danos no conector ou dobras acentuadas, remova adaptadores não essenciais e teste o tipo de cabo documentado para o modelo do Raspberry Pi.
- Tela ligada sem imagem: A tela pode estar operando enquanto o Raspberry Pi não concluiu seu processo de inicialização. A documentação do Raspberry Pi afirma que o Raspberry Pi 4 e modelos principais posteriores podem exibir informações de diagnóstico do bootloader em uma tela HDMI quando ligados sem mídia de inicialização, o que separa uma verificação básica de saída HDMI de um problema de sistema operacional instalado.
- Resolução incorreta ou saída instável: O modo de tela ativo pode não corresponder às capacidades informadas pelo monitor ou à configuração atual. O Raspberry Pi OS normalmente seleciona a resolução e a taxa de atualização mais altas suportadas por ambos os dispositivos; verifique a tela detectada e o modo configurado somente após verificar energia, seleção de entrada, condição do cabo, uso de adaptador e escolha da porta.
Por exemplo, a Raspberry Pi Ltd. especifica que o Raspberry Pi 4 Model B e o Raspberry Pi 5 fornecem duas portas micro HDMI, denominadas HDMI0 e HDMI1 na documentação da placa. Mover um cabo micro-HDMI-HDMI confirmado e o mesmo monitor de HDMI1 para HDMI0 testa a condição da porta, mantendo as variáveis do cabo, tela e energia inalteradas. Um sinal em HDMI0 restringe o problema ao caminho de conexão original, enquanto a falha contínua deixa o cabo, a entrada do monitor, o estado de inicialização ou a configuração como variáveis não resolvidas.
Essas verificações tratam de sintomas específicos de tela e não estabelecem uma causa universal para toda combinação de hardware.
Essas verificações tratam de sintomas específicos de tela e não estabelecem uma causa universal para toda combinação de hardware. Falhas de armazenamento, USB, inicialização do sistema operacional e de fornecimento geral de energia pertencem à display and cable troubleshooting mais ampla quando afetam o resultado da conexão de tela.
Falhas de armazenamento, USB, inicialização do sistema operacional e de fornecimento geral de energia pertencem à display and cable troubleshooting mais ampla quando afetam o resultado da conexão de tela.

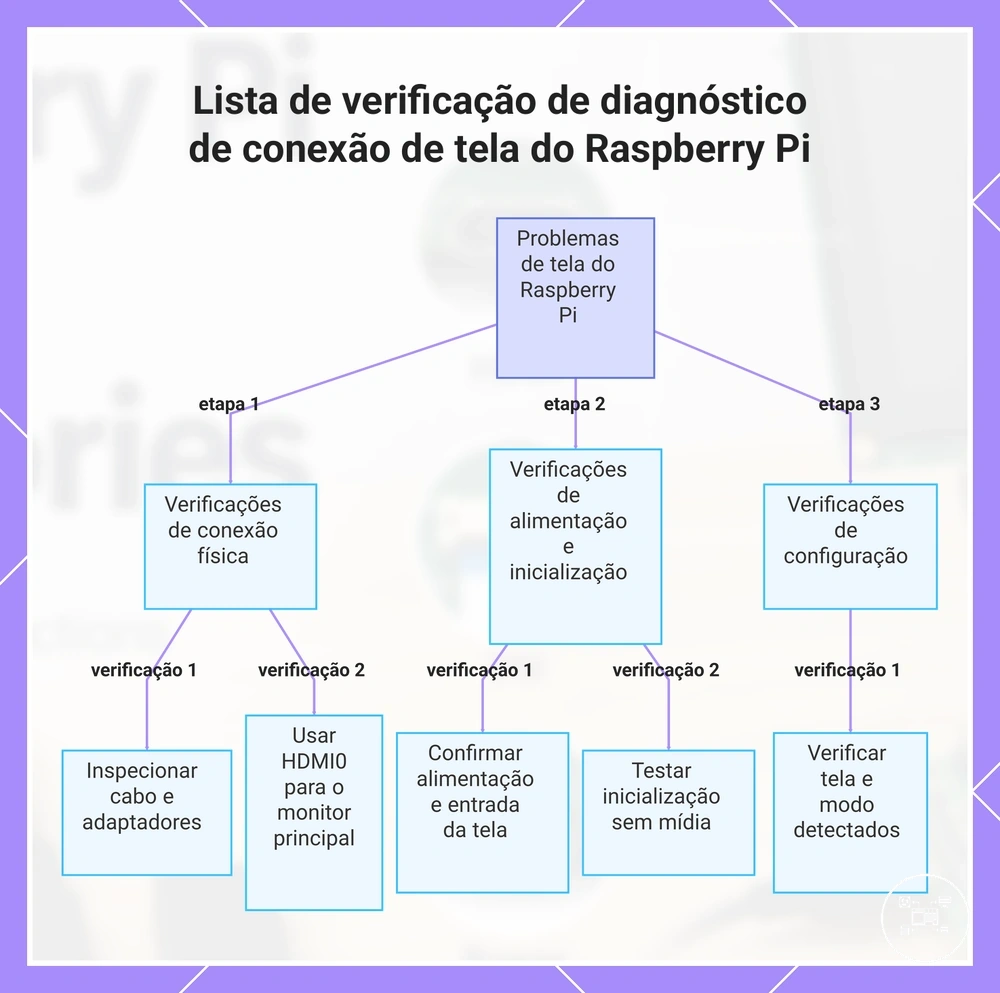

Este gráfico mostra a sequência recomendada de verificações para diagnosticar problemas comuns de conexão de tela do Raspberry Pi, começando pelas verificações físicas antes das alterações de configuração.
