Gabinetes para Raspberry Pi: proteção, compatibilidade e opções de resfriamento
Um gabinete para Raspberry Pi é um invólucro protetor projetado para abrigar uma placa Raspberry Pi enquanto mantém acesso às suas portas, conectores e recursos de resfriamento. Gabinetes para Raspberry Pi devem ser avaliados usando quatro critérios principais: compatibilidade com o modelo específico de Raspberry Pi, proteção física, capacidade de resfriamento e folga para acessórios conectados. De acordo com a Raspberry Pi Ltd., cada geração de Raspberry Pi possui diferentes dimensões de placa, layouts de conectores e posições de furos de montagem; não se deve presumir que um gabinete projetado para um modelo se encaixe em outro modelo.
Um gabinete para Raspberry Pi é um invólucro protetor projetado para abrigar uma placa Raspberry Pi enquanto mantém acesso às suas portas, conectores e recursos de resfriamento.
Gabinetes para Raspberry Pi estabelecem o ambiente operacional para a placa ao proteger componentes eletrônicos de contato acidental, poeira e pequenos impactos mecânicos, enquanto permitem que o hardware funcione dentro de suas condições térmicas previstas. A compatibilidade do gabinete é determinada pelo modelo exato da placa, HATs ou placas de expansão instalados, dissipadores de calor, hardware de resfriamento ativo, dispositivos de armazenamento, cabos de vídeo e outros periféricos conectados, e não apenas pela marca Raspberry Pi. Este artigo avalia gabinetes para Raspberry Pi por meio dessas relações de compatibilidade, proteção, encaixe e resfriamento antes de discutir características individuais dos gabinetes.
O desempenho de resfriamento depende do design do gabinete, e não apenas da presença de um gabinete.
O desempenho de resfriamento depende do design do gabinete, e não apenas da presença de um gabinete. De acordo com a Raspberry Pi Ltd., o Active Cooler oficial para Raspberry Pi 5 combina um dissipador de calor de alumínio com um ventilador controlado por temperatura para o Raspberry Pi 5, enquanto gabinetes passivos dependem de aberturas de ventilação, materiais termicamente condutivos ou dissipadores de calor integrados para dissipar o calor. Por exemplo, um Raspberry Pi 5 equipado com o Active Cooler oficial requer um gabinete especificamente projetado para acomodar esse cooler, enquanto muitos gabinetes compactos para Raspberry Pi 4 não oferecem folga interna suficiente, tornando o modelo da placa e o hardware de resfriamento critérios de compatibilidade igualmente importantes.
Índice

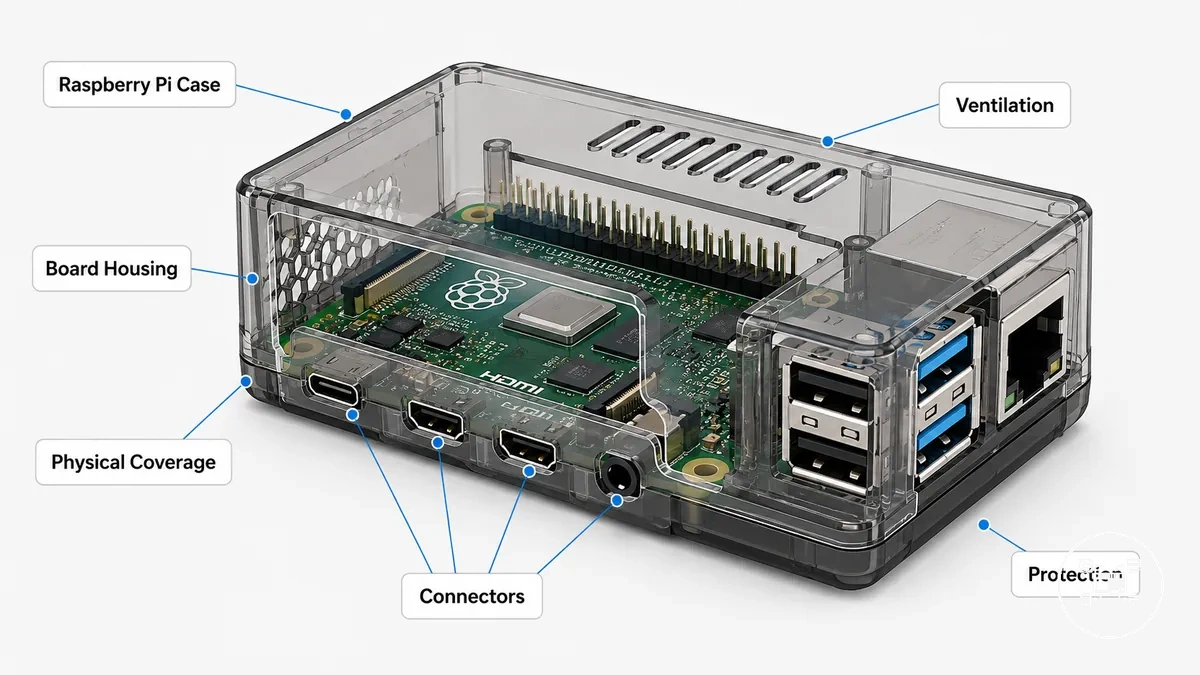

Gabinetes e invólucros para Raspberry Pi para proteção da placa
Um gabinete ou invólucro para Raspberry Pi é uma caixa protetora que contém uma placa Raspberry Pi enquanto oferece cobertura física, acesso a conectores externos e espaço para hardware de resfriamento compatível. De acordo com a Raspberry Pi Ltd., gabinetes oficiais são projetados para modelos específicos de Raspberry Pi porque as dimensões da placa, as localizações dos conectores e os layouts dos furos de montagem diferem entre as gerações. Um gabinete para Raspberry Pi protege principalmente a placa de circuito de contato acidental, exposição leve a poeira e pequenos impactos mecânicos, mas o grau de proteção depende do material do invólucro, do design estrutural e da ventilação, e não apenas da presença de um gabinete.
Acessórios para Raspberry Pi são adições de hardware que estendem, alimentam, resfriam, montam ou protegem um sistema Raspberry Pi, e o gabinete para Raspberry Pi é o acessório especificamente destinado ao alojamento e à proteção física da placa. Antes de comparar materiais ou designs de resfriamento, é útil reconhecer que a construção do invólucro determina quanto da placa é coberto, se os pinos GPIO permanecem expostos e se dissipadores de calor ou resfriamento ativo podem ser instalados.
De acordo com a Raspberry Pi Ltd. e as especificações dos fabricantes PiShop US e SunFounder, invólucros estão disponíveis em designs fechados, ventilados, de alumínio, acrílico e compatíveis com ventoinhas, cada um oferecendo diferentes coberturas físicas e acomodações de resfriamento. Por exemplo, o gabinete oficial para Raspberry Pi 5 é projetado especificamente para a placa Raspberry Pi 5 e suporta o Active Cooler oficial, enquanto um invólucro para Raspberry Pi 4 não oferece o mesmo layout interno ou alinhamento de conectores para o Raspberry Pi 5, demonstrando que a proteção depende tanto do design do invólucro quanto do modelo de placa pretendido.

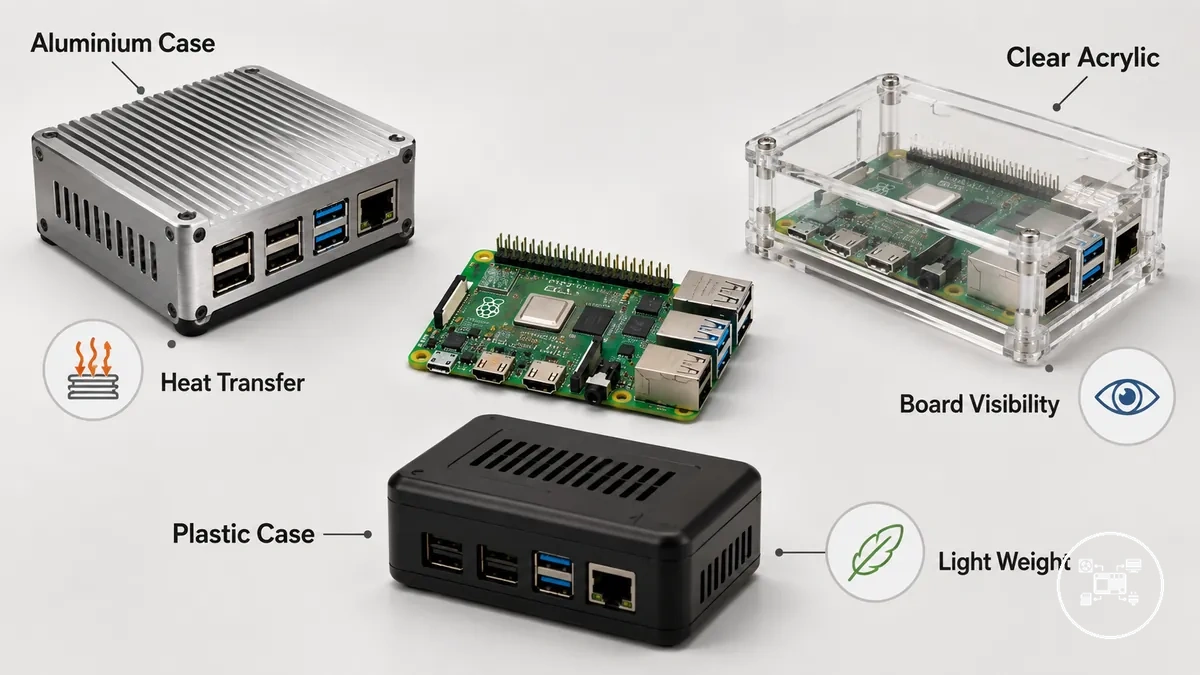

Tipos e materiais de gabinetes para Raspberry Pi
Os tipos de gabinetes para Raspberry Pi são classificados principalmente pelo material do invólucro e pelo design estrutural, e esses atributos determinam o equilíbrio entre proteção física, acessibilidade, peso e gerenciamento térmico. De acordo com a Raspberry Pi Ltd., gabinetes oficiais são fabricados para gerações específicas de placas Raspberry Pi porque as dimensões da placa e os layouts dos conectores diferem entre os modelos. Os materiais de gabinete mais comuns são alumínio, acrílico e plástico moldado, cada um suportando diferentes condições operacionais, em vez de representar uma escolha universalmente superior.
As principais diferenças de material ficam mais claras ao comparar como cada invólucro suporta o uso diário.
As principais diferenças de material ficam mais claras ao comparar como cada invólucro suporta o uso diário.
- Gabinete de alumínio: O alumínio oferece alta rigidez mecânica e alta condutividade térmica, permitindo que muitos designs transfiram o calor do processador para o invólucro por meio de almofadas térmicas. De acordo com a Raspberry Pi Ltd. e fabricantes reconhecidos de invólucros, gabinetes de alumínio são comumente escolhidos para cargas de trabalho contínuas onde a dissipação passiva de calor é benéfica, embora sejam tipicamente mais pesados que alternativas de plástico ou acrílico.
- Gabinete transparente: Gabinetes de acrílico transparente priorizam a visibilidade ao expor a placa Raspberry Pi, o conector GPIO, os LEDs de status e os componentes internos, enquanto ainda oferecem proteção básica contra contato acidental e poeira. Seu peso menor os torna adequados para projetos educacionais, demonstrações e sistemas protótipo onde é necessária inspeção frequente.
- Gabinete protetor: Gabinetes protetores de ABS ou policarbonato moldados por injeção equilibram peso leve, resistência a impactos e fácil acesso às portas externas. De acordo com a Raspberry Pi Ltd., invólucros plásticos oficiais são projetados para corresponder às posições dos conectores e pontos de montagem do modelo Raspberry Pi pretendido, ajudando a manter uma instalação simples sem modificar a placa.
A seleção do material influencia as condições práticas de operação por meio de propriedades físicas mensuráveis, e não por alegações de marketing. Por exemplo, o alumínio tem uma condutividade térmica de aproximadamente 205 W/m·K, enquanto o acrílico normalmente fica em torno de 0,2 W/m·K, tornando o alumínio substancialmente mais eficaz na condução de calor para longe dos componentes quando o invólucro é projetado como um dissipador de calor. Esses valores, relatados por referências padrão de engenharia de materiais, explicam por que gabinetes de alumínio geralmente suportam resfriamento passivo de forma mais eficaz, enquanto gabinetes de acrílico transparente e plástico protetor priorizam visibilidade, menor peso e manuseio diário em vez da transferência de calor.
Compatibilidade de gabinetes para Raspberry Pi com placas e acessórios
A compatibilidade de gabinetes para Raspberry Pi depende de corresponder o invólucro ao modelo correto da placa Raspberry Pi e verificar se os acessórios instalados cabem dentro do gabinete. De acordo com a Raspberry Pi Ltd., o Raspberry Pi 5, o Raspberry Pi 4 Model B, a série Raspberry Pi Zero e os produtos Compute Module usam diferentes dimensões de placa, layouts de conectores e posições de furos de montagem; não se deve presumir que um gabinete fabricado para uma família se encaixe em outra. A compatibilidade do gabinete para Raspberry Pi deve, portanto, ser confirmada usando o modelo da placa, o encaixe mecânico e os acessórios instalados antes da compra ou instalação.
A compatibilidade do gabinete para Raspberry Pi deve, portanto, ser confirmada usando o modelo da placa, o encaixe mecânico e os acessórios instalados antes da compra ou instalação.
Use estas verificações de compatibilidade de gabinetes para verificar o encaixe antes de selecionar um gabinete para Raspberry Pi:
- Modelo da placa: Corresponda o gabinete ao modelo exato de Raspberry Pi porque o tamanho da PCB, a disposição dos conectores e as localizações dos furos de montagem diferem entre as gerações de placas, de acordo com a Raspberry Pi Ltd.
- Alinhamento de montagem: Verifique se todos os furos de montagem estão alinhados com a placa para que ela possa ser fixada sem estresse mecânico ou modificação.
- Folga para HAT: Verifique a altura interna do gabinete se um HAT, PoE HAT, placa de expansão GPIO ou outro acessório empilhado estiver instalado. Invólucros de perfil baixo geralmente não conseguem fechar quando placas de expansão de altura total são instaladas.
- Encaixe de acessórios de resfriamento: Confirme folga suficiente para dissipadores de calor, o Active Cooler do Raspberry Pi 5, conjuntos de ventoinhas, cabos de câmera, adaptadores SSD ou cabos flat de vídeo, pois esses componentes podem impedir o fechamento do invólucro.
- Acessibilidade das portas: Garanta que as aberturas do gabinete estejam alinhadas com cada interface necessária, incluindo USB, HDMI, Ethernet, GPIO, câmera, vídeo, alimentação e o cartão microSD, quando aplicável.
A compatibilidade deve ser avaliada para a configuração completa de hardware, e não apenas para a placa. Por exemplo, a Raspberry Pi Ltd. especifica que o Active Cooler oficial para Raspberry Pi 5 é projetado exclusivamente para o Raspberry Pi 5, portanto, um invólucro para Raspberry Pi 5 que acomode o cooler requer maior folga interna do que muitos gabinetes para Raspberry Pi 4 oferecem. Da mesma forma, uma placa que se encaixa fisicamente em um gabinete pode ainda se tornar incompatível se um HAT de altura total ou um dissipador de calor superdimensionado exceder o espaço interno disponível do invólucro, tornando as dimensões dos acessórios tão importantes quanto a compatibilidade da placa.
A compatibilidade deve ser avaliada para a configuração completa de hardware, e não apenas para a placa.

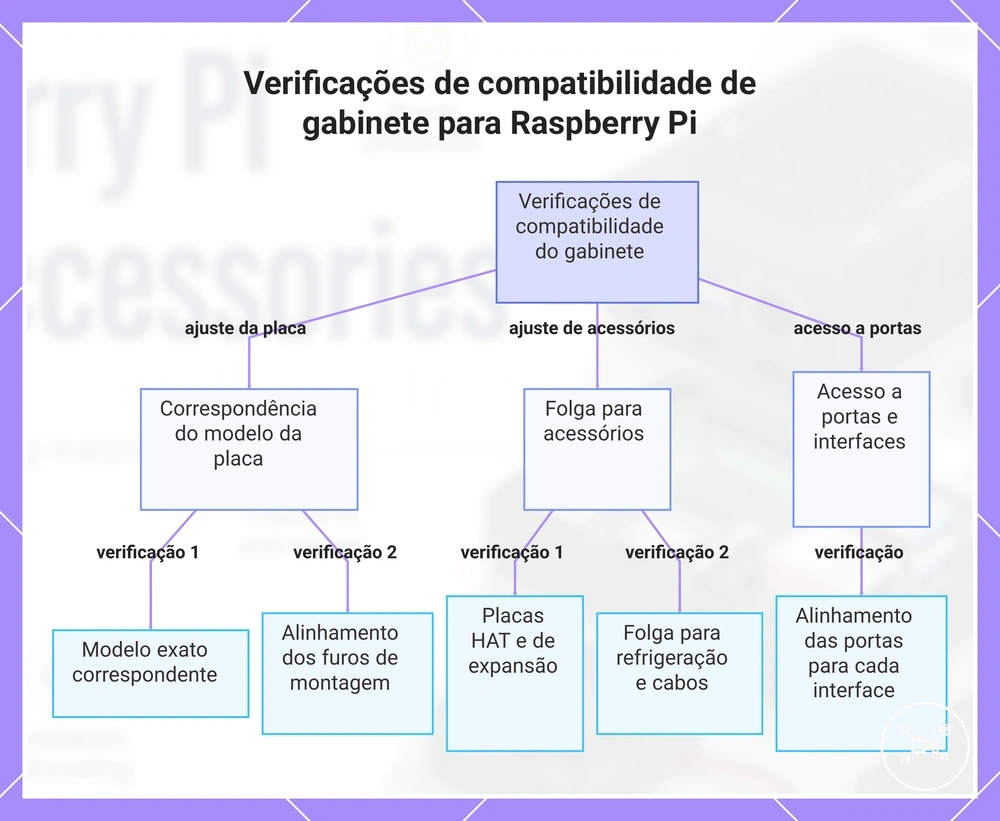

Este gráfico mostra as principais verificações para confirmar a compatibilidade do gabinete com a Raspberry Pi, incluindo a correspondência do modelo da placa, a folga para acessórios e o acesso às portas.
Acesso, portas e suporte a expansão em gabinetes para Raspberry Pi
O acesso em gabinetes para Raspberry Pi determina se um invólucro permite ou restringe o uso físico das portas externas da placa, do conector GPIO, dos conectores de cabos flat e do hardware de expansão. De acordo com a Raspberry Pi Ltd., as posições dos conectores diferem entre as gerações de Raspberry Pi, e o Raspberry Pi 5 inclui um conector GPIO de 40 pinos, duas portas micro-HDMI, quatro portas USB, Gigabit Ethernet, dois conectores MIPI de quatro vias para módulos de câmera ou display, um conector PCIe FFC e conectores dedicados para ventoinha e bateria RTC. Portanto, um invólucro deve corresponder ao modelo de placa pretendido e expor cada interface necessária para o hardware instalado, em vez de assumir acesso universal em todas as placas Raspberry Pi.
Portanto, um invólucro deve corresponder ao modelo de placa pretendido e expor cada interface necessária para o hardware instalado, em vez de assumir acesso universal em todas as placas Raspberry Pi.
Use estas verificações de acesso a cabos com gabinetes para avaliar a acessibilidade do invólucro antes da instalação:
- Aberturas das portas: Verifique se os recortes estão alinhados com as interfaces USB, HDMI, Ethernet, alimentação, áudio e microSD da placa, quando aplicável. O alinhamento dos conectores é específico do modelo, de acordo com a Raspberry Pi Ltd.
- Acesso GPIO: Confirme que o invólucro deixa o conector GPIO de 40 pinos acessível se fios jumper, placas de expansão ou HATs forem conectados. A Raspberry Pi Ltd. especifica que o gabinete oficial para Raspberry Pi 5 oferece acesso GPIO removível enquanto a placa permanece instalada.
- Folga para HAT: Verifique se o invólucro oferece espaço vertical suficiente para placas de expansão instaladas acima do conector GPIO. Tampa de perfil baixo restringe a instalação quando a altura do HAT montado excede a folga interna disponível especificada pelo fabricante do gabinete.
- Roteamento de cabos: Garanta que aberturas dedicadas ou canais de roteamento estejam disponíveis para cabos de câmera MIPI, cabos flat de display, cabos PCIe FFC ou fiação da ventoinha, para que os cabos não sejam dobrados bruscamente ou presos entre os painéis do invólucro.
- Suporte a expansão: Confirme que dissipadores de calor, coolers ativos, adaptadores SSD e placas de expansão instalados não obstruam o acesso às portas nem impeçam o fechamento do invólucro após a montagem.
Por exemplo, um Raspberry Pi 5 configurado com um HAT GPIO e um cabo de câmera MIPI requer acesso simultâneo ao conector GPIO de 40 pinos e a um dos dois conectores MIPI da placa especificados pela Raspberry Pi Ltd. Se o invólucro fornecer aberturas externas para USB e HDMI, mas nenhuma seção GPIO removível ou slot para roteamento de cabos, a placa permanece operacional para uso em desktop, mas o hardware de expansão não pode ser instalado sem abrir ou substituir o gabinete.

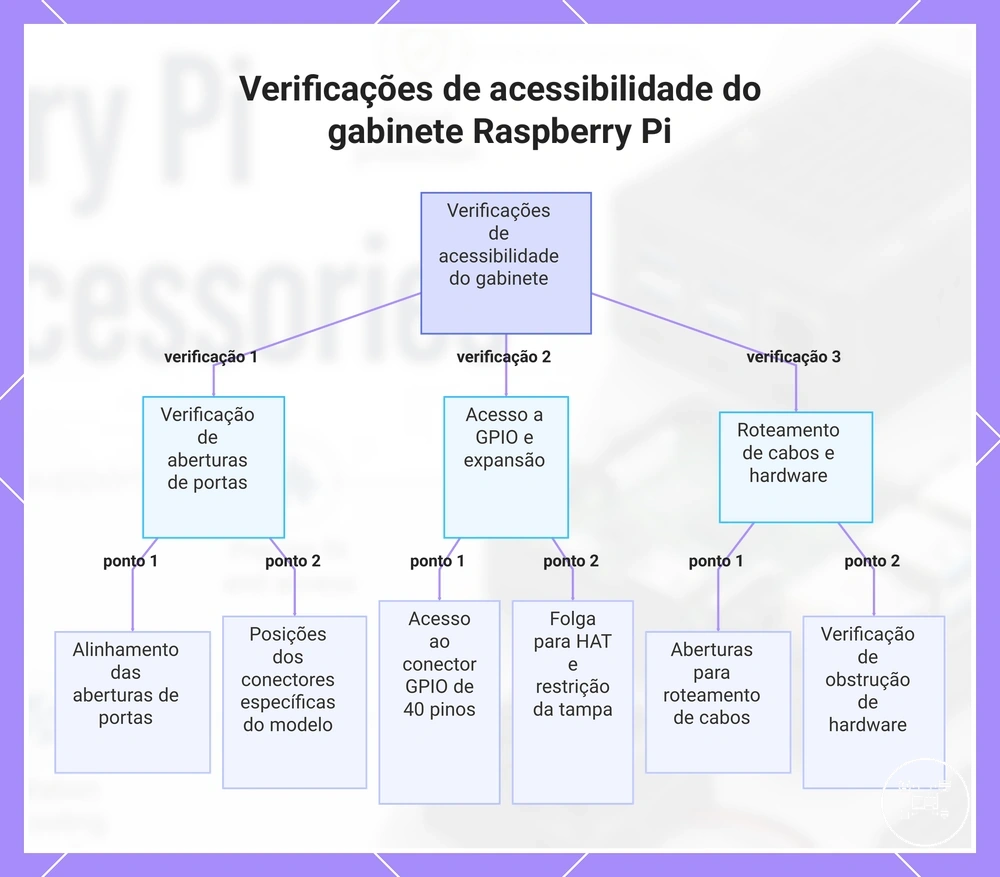

Este gráfico mostra as principais verificações para avaliar se um gabinete Raspberry Pi fornece acesso adequado às portas, GPIO, hardware de expansão e cabos antes da instalação.
Este gráfico mostra as principais verificações para avaliar se um gabinete Raspberry Pi fornece acesso adequado às portas, GPIO, hardware de expansão e cabos antes da instalação.
Recursos de resfriamento em gabinetes para Raspberry Pi
O resfriamento em gabinetes para Raspberry Pi auxilia o gerenciamento térmico por meio de três recursos de nível de invólucro: aberturas de fluxo de ar ventiladas, dissipação passiva de calor usando materiais termicamente condutivos e montagem integrada de ventoinha ativa. De acordo com a Raspberry Pi Ltd., o gabinete oficial para Raspberry Pi 5 inclui canais de fluxo de ar integrados e é compatível com o Active Cooler para Raspberry Pi, enquanto outros designs de invólucro dependem de aberturas de ventilação ou construção metálica para auxiliar a remoção de calor. O benefício do resfriamento depende, portanto, do design do invólucro, da carga de trabalho do processador, do ambiente e se os caminhos do fluxo de ar permanecem desobstruídos.
Diferentes designs de gabinete gerenciam o calor de maneiras distintas.
Diferentes designs de gabinete gerenciam o calor de maneiras distintas. Gabinetes ventilados promovem a convecção natural ao permitir que o ar quente escape pelas aberturas, embora não movimentem o ar ativamente. Gabinetes de alumínio suportam resfriamento passivo quando almofadas térmicas criam contato direto entre o processador e o invólucro, permitindo que o calor se espalhe pelo corpo metálico. Gabinetes compatíveis com ventoinha fornecem fluxo de ar ativo ao movimentar o ar pelo invólucro, mas sua eficácia depende de aberturas adequadas de entrada e saída e de folga interna suficiente ao redor da ventoinha e do dissipador de calor. A Raspberry Pi Ltd. especifica que o Active Cooler oficial para Raspberry Pi combina um dissipador de calor de alumínio com um ventilador controlado por temperatura, especificamente para o Raspberry Pi 5.
O desempenho do resfriamento deve ser adequado às condições operacionais esperadas, e não apenas ao material do invólucro.
O desempenho do resfriamento deve ser adequado às condições operacionais esperadas, e não apenas ao material do invólucro. Por exemplo, um Raspberry Pi 5 compilando software ou processando vídeo continuamente coloca uma carga sustentada em todos os quatro núcleos da CPU, tornando um invólucro com fluxo de ar desobstruído ou suporte oficial ao Active Cooler mais apropriado do que um invólucro selado projetado apenas para proteção física. Os leitores que comparam resfriamento e fluxo de ar em gabinetes devem avaliar se o invólucro fornece ventilação, contato térmico passivo ou suporte integrado a ventoinha antes de selecionar hardware de resfriamento adicional.

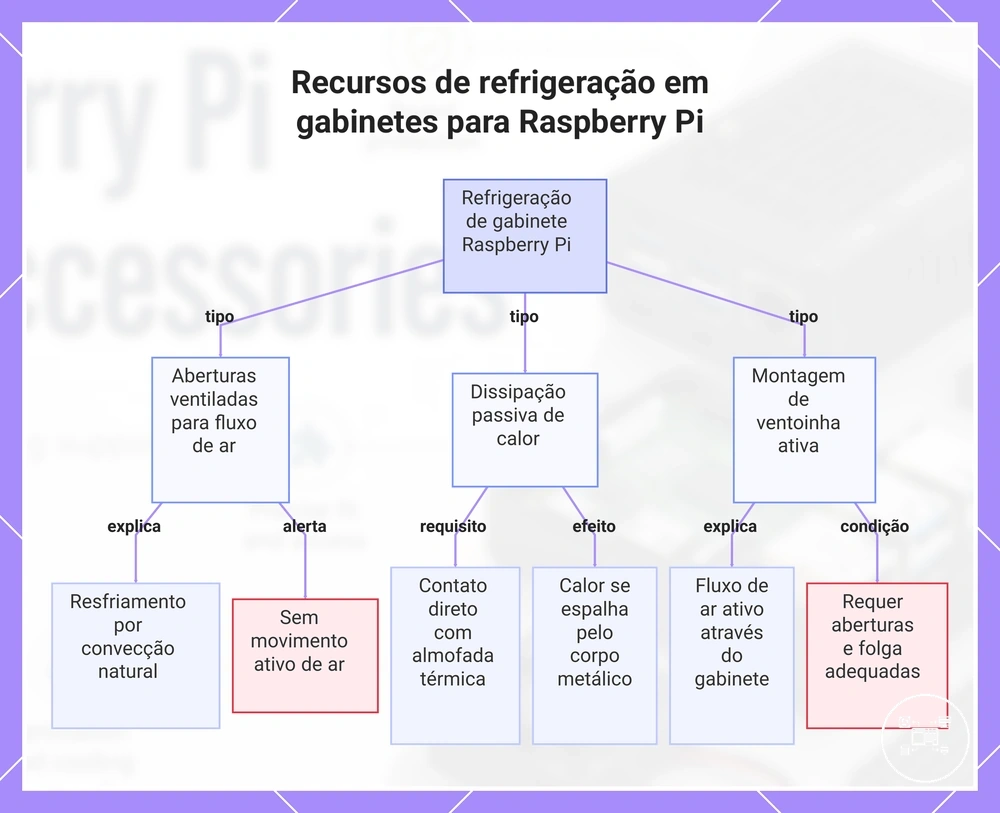

Este gráfico mostra os três principais recursos de refrigeração em gabinetes para Raspberry Pi: aberturas ventiladas, dissipação passiva de calor e montagem de ventoinha ativa, juntamente com seus mecanismos e requisitos.
Escolhendo um gabinete para Raspberry Pi para diferentes requisitos de configuração
A seleção de gabinetes para Raspberry Pi deve ser baseada em quatro critérios principais: compatibilidade da placa, proteção física, acessibilidade dos conectores e suporte a resfriamento. De acordo com a Raspberry Pi Ltd., gabinetes oficiais são projetados para modelos específicos de Raspberry Pi porque as dimensões da placa, as localizações dos conectores e os acessórios suportados diferem entre as gerações. O gabinete adequado depende, consequentemente, da configuração completa de hardware, incluindo HATs instalados, hardware de resfriamento, dispositivos de armazenamento e o ambiente operacional pretendido.
A seleção de gabinetes para Raspberry Pi deve ser baseada em quatro critérios principais: compatibilidade da placa, proteção física, acessibilidade dos conectores e suporte a resfriamento.
Use esta lista de verificação antes de installing case accessories para avaliar se um gabinete para Raspberry Pi corresponde à sua configuração:
- Proteção: Selecione um gabinete fechado quando a placa for transportada ou exposta a manuseio frequente, ou um design de estrutura aberta quando for necessário acesso físico irrestrito para desenvolvimento ou teste.
- Compatibilidade: Corresponda o invólucro ao modelo exato de Raspberry Pi e confirme que o padrão de furos de montagem, o layout dos conectores e as dimensões internas suportam o hardware montado. A Raspberry Pi Ltd. especifica diferentes layouts mecânicos para Raspberry Pi 5, Raspberry Pi 4 Model B, Raspberry Pi Zero e produtos Compute Module.
- Acesso: Verifique se todas as interfaces necessárias permanecem acessíveis, incluindo USB, HDMI, Ethernet, GPIO, conectores flat de câmera ou display, entrada de alimentação e armazenamento microSD removível, quando aplicável.
- Expansão: Verifique se o invólucro oferece folga vertical suficiente para HATs, adaptadores SSD, dissipadores de calor ou o Active Cooler para Raspberry Pi. Se os acessórios instalados impedirem o fechamento da tampa ou bloquearem conectores, o gabinete é inadequado para essa configuração.
- Suporte a resfriamento: Escolha designs ventilados, passivos ou com suporte a ventoinha de acordo com a carga de trabalho esperada. A Raspberry Pi Ltd. especifica que o gabinete oficial para Raspberry Pi 5 suporta o Active Cooler para Raspberry Pi, enquanto invólucros mais simples dependem de aberturas de ventilação ou dissipação passiva de calor.
Por exemplo, um sistema desktop Raspberry Pi 5 usando apenas periféricos USB, Ethernet e HDMI pode priorizar proteção física e acesso desobstruído às portas, enquanto um sistema de desenvolvimento usando um HAT GPIO e um cabo de câmera MIPI requer folga de expansão verificada e espaço para roteamento de cabos. Um servidor em operação contínua se beneficia de um invólucro projetado para fluxo de ar sustentado, enquanto um projeto educacional portátil pode priorizar proteção leve e fácil acesso para inspeção. A posse de longo prazo igualmente inclui limpeza das aberturas de ventilação e verificação do hardware de resfriamento, tornando maintaining Raspberry Pi cases uma consideração importante ao selecionar um invólucro.

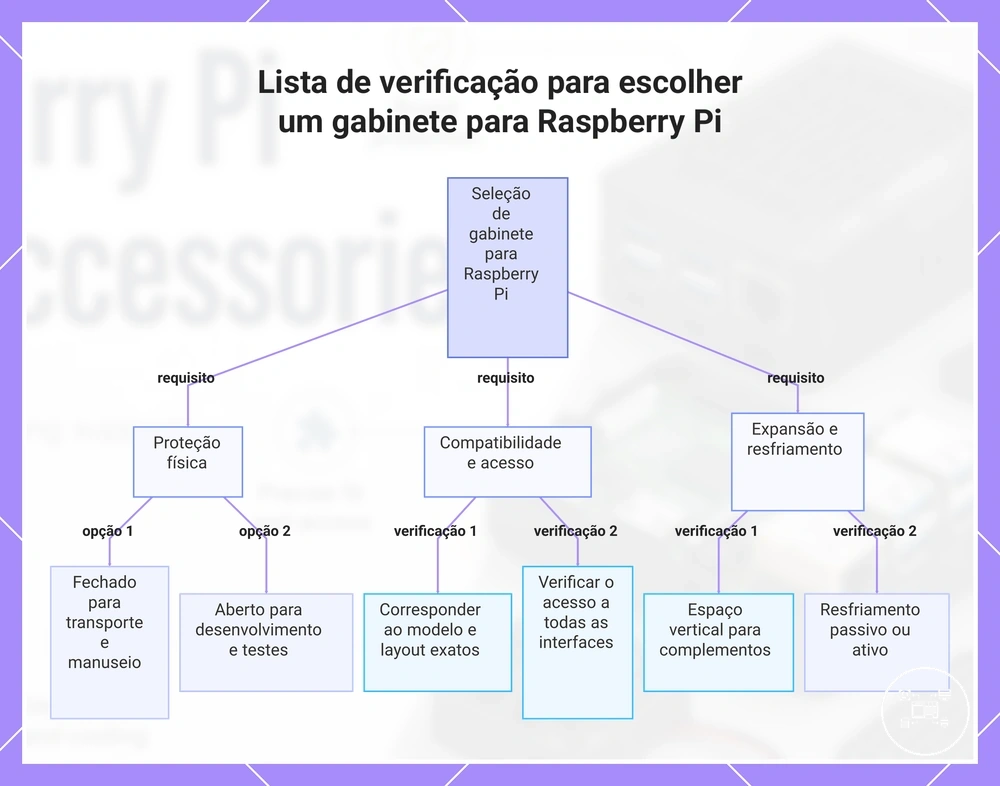

Este gráfico mostra os principais critérios e itens da lista de verificação para selecionar um gabinete para Raspberry Pi com base na sua configuração de hardware e cenário de uso.
Este gráfico mostra os principais critérios e itens da lista de verificação para selecionar um gabinete para Raspberry Pi com base na sua configuração de hardware e cenário de uso.
