Carcasas para Raspberry Pi: protección, compatibilidad y opciones de refrigeración
Una carcasa para Raspberry Pi es un envoltorio protector diseñado para albergar una placa Raspberry Pi, manteniendo el acceso a sus puertos, conectores y características de refrigeración. Las carcasas para Raspberry Pi deben evaluarse según cuatro criterios principales: compatibilidad con el modelo específico de Raspberry Pi, protección física, capacidad de refrigeración y espacio para accesorios conectados. Según Raspberry Pi Ltd., cada generación de Raspberry Pi tiene diferentes dimensiones de placa, disposiciones de conectores y posiciones de orificios de montaje, por lo que una carcasa diseñada para un modelo no debe asumirse que sirva para otro modelo.
Una carcasa para Raspberry Pi es un envoltorio protector diseñado para albergar una placa Raspberry Pi, manteniendo el acceso a sus puertos, conectores y características de refrigeración.
Las carcasas para Raspberry Pi establecen las condiciones de funcionamiento de la placa al proteger los elementos electrónicos del contacto accidental, el polvo y los impactos mecánicos leves, permitiendo que el hardware funcione dentro de sus condiciones térmicas previstas. La compatibilidad de la carcasa viene determinada por el modelo exacto de placa, los HATs o placas de expansión instalados, los disipadores de calor, el hardware de refrigeración activa, los dispositivos de almacenamiento, los cables de pantalla y otros periféricos conectados, no solo por la marca Raspberry Pi. Este artículo evalúa las carcasas para Raspberry Pi a través de esas relaciones de compatibilidad, protección, ajuste y refrigeración antes de abordar las características individuales de cada carcasa.
El rendimiento de refrigeración depende del diseño del envoltorio, no solo de su presencia.
El rendimiento de refrigeración depende del diseño del envoltorio, no solo de su presencia. Según Raspberry Pi Ltd., el Active Cooler oficial para Raspberry Pi 5 combina un disipador de aluminio con un ventilador controlado por temperatura para Raspberry Pi 5, mientras que las carcasas pasivas dependen de aberturas de ventilación, materiales de conducción térmica o disipadores integrados para disipar el calor. Por ejemplo, una Raspberry Pi 5 equipada con el Active Cooler oficial requiere una carcasa diseñada específicamente para alojar ese refrigerador, mientras que muchas carcasas compactas para Raspberry Pi 4 no ofrecen suficiente espacio interior, lo que hace que el modelo de placa y el hardware de refrigeración sean criterios de compatibilidad igualmente importantes.
Tabla de contenidos

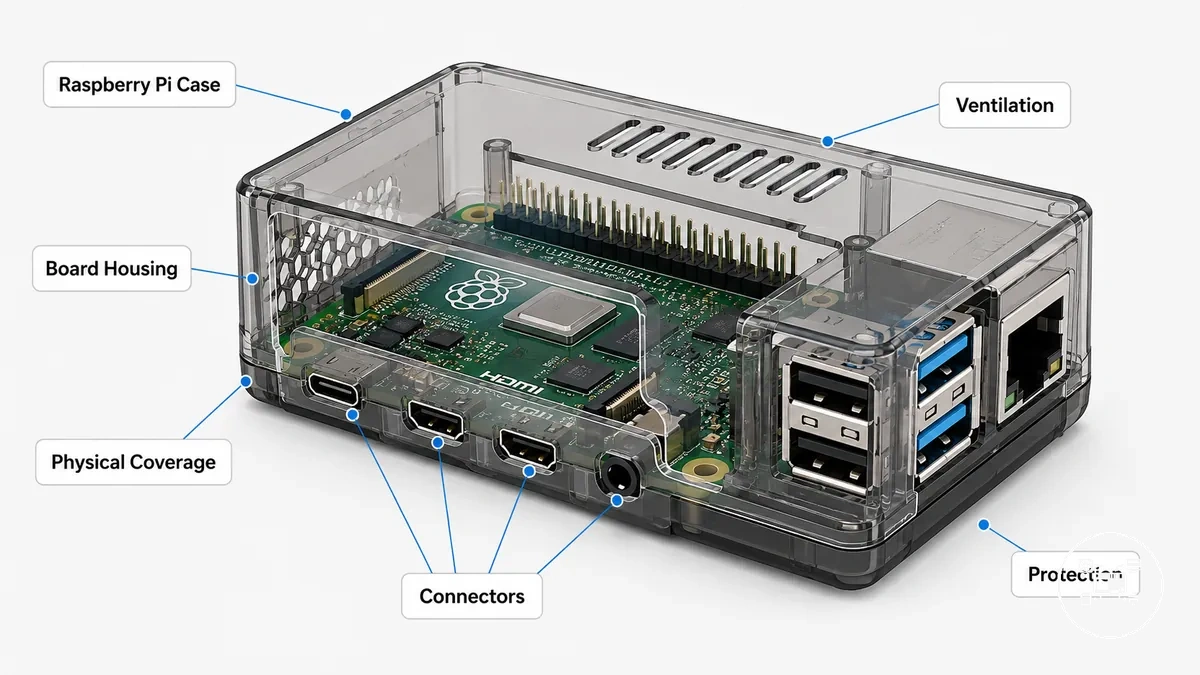

Carcasas y envoltorios para Raspberry Pi para la protección de la placa
Una carcasa o envoltorio para Raspberry Pi es un alojamiento protector que contiene una placa Raspberry Pi mientras proporciona cobertura física, acceso a conectores externos y espacio para hardware de refrigeración compatible. Según Raspberry Pi Ltd., las carcasas oficiales están diseñadas para modelos específicos de Raspberry Pi porque las dimensiones de la placa, las ubicaciones de los conectores y las disposiciones de los orificios de montaje difieren entre generaciones. Una carcasa para Raspberry Pi protege principalmente la placa de circuito del contacto accidental, la exposición ligera al polvo y los impactos mecánicos leves, pero el grado de protección depende del material del envoltorio, el diseño estructural y la ventilación, no solo de la presencia de una carcasa.
Los accesorios para Raspberry Pi son complementos de hardware que extienden, alimentan, refrigeran, montan o protegen un sistema Raspberry Pi, y una carcasa para Raspberry Pi es el accesorio destinado específicamente al alojamiento de la placa y la protección física. Antes de comparar materiales o diseños de refrigeración, es útil reconocer que la construcción del envoltorio determina cuánto de la placa está cubierto, si los pines GPIO permanecen expuestos y si se pueden instalar disipadores de calor o refrigeración activa.
Según Raspberry Pi Ltd. y las especificaciones de fabricantes de PiShop US y SunFounder, los envoltorios están disponibles en diseños cerrados, ventilados, de aluminio, acrílicos y compatibles con ventiladores, cada uno proporcionando diferente cobertura física y capacidad de refrigeración. Por ejemplo, la carcasa oficial para Raspberry Pi 5 está diseñada específicamente para la placa Raspberry Pi 5 y es compatible con el Active Cooler oficial, mientras que un envoltorio para Raspberry Pi 4 no proporciona la misma disposición interna ni alineación de conectores para Raspberry Pi 5, lo que demuestra que la protección depende tanto del diseño del envoltorio como del modelo de placa previsto.

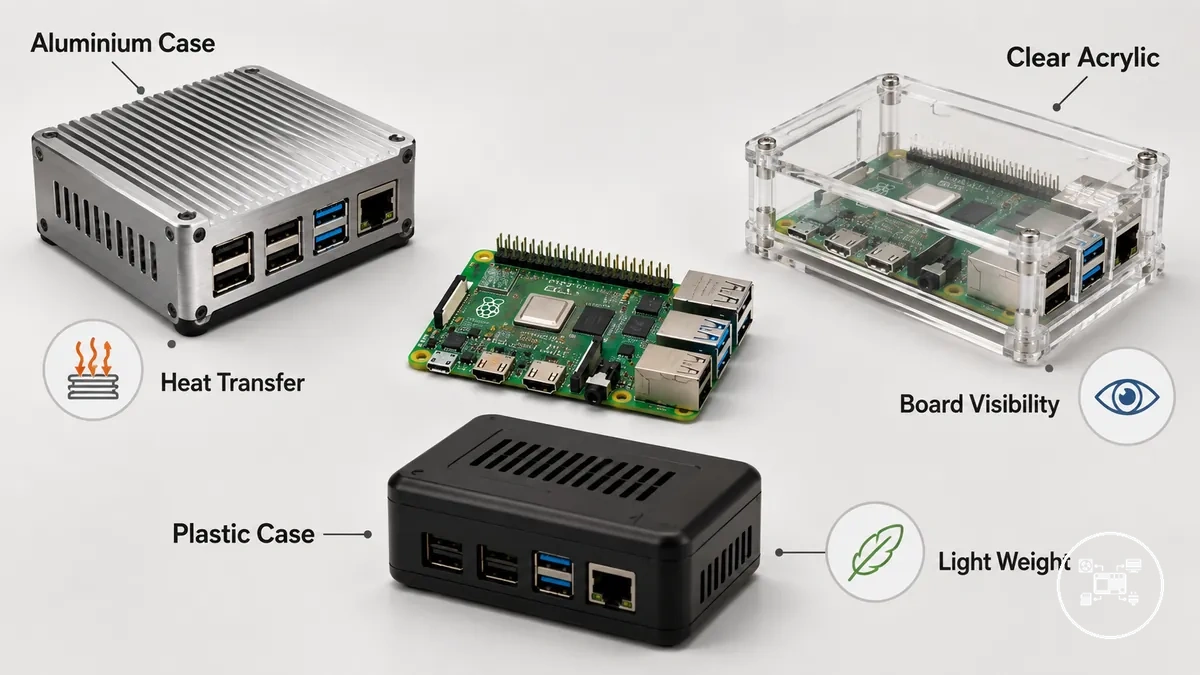

Tipos de carcasas y materiales para Raspberry Pi
Los tipos de carcasas para Raspberry Pi se clasifican principalmente por su material de envoltorio y diseño estructural, y esos atributos determinan el equilibrio entre protección física, accesibilidad, peso y gestión térmica. Según Raspberry Pi Ltd., las carcasas oficiales se fabrican para generaciones específicas de placas Raspberry Pi porque las dimensiones de la placa y las disposiciones de los conectores difieren entre modelos. Los materiales de carcasa más comunes son aluminio, acrílico y plástico moldeado, cada uno adaptado a diferentes condiciones de funcionamiento en lugar de representar una opción universalmente superior.
Las diferencias principales entre materiales se aprecian mejor al comparar cómo cada envoltorio se adapta al uso diario.
Las diferencias principales entre materiales se aprecian mejor al comparar cómo cada envoltorio se adapta al uso diario.
- Carcasa de aluminio: El aluminio ofrece alta rigidez mecánica y alta conductividad térmica, lo que permite que muchos diseños transfieran el calor del procesador al envoltorio mediante almohadillas térmicas. Según Raspberry Pi Ltd. y fabricantes de envoltorios reconocidos, las carcasas de aluminio se eligen a menudo para cargas de trabajo continuas donde la disipación pasiva de calor es beneficiosa, aunque suelen ser más pesadas que las alternativas de plástico o acrílico.
- Carcasa transparente: Las carcasas de acrílico transparente priorizan la visibilidad al exponer la placa Raspberry Pi, el conector GPIO, los LED de estado y los elementos internos, mientras siguen proporcionando protección básica contra el contacto accidental y el polvo. Su menor peso las hace adecuadas para proyectos educativos, demostraciones y sistemas prototipo donde se requiere una inspección frecuente.
- Carcasa protectora: Las carcasas protectoras de ABS o policarbonato moldeado por inyección equilibran el peso ligero, la resistencia al impacto y el fácil acceso a los puertos externos. Según Raspberry Pi Ltd., los envoltorios de plástico oficiales están diseñados para coincidir con las posiciones de los conectores y los puntos de montaje de su modelo Raspberry Pi correspondiente, lo que facilita una instalación directa sin modificar la placa.
La selección del material influye en las condiciones prácticas de funcionamiento a través de propiedades físicas medibles, no mediante afirmaciones de marketing. Por ejemplo, el aluminio tiene una conductividad térmica de aproximadamente 205 W/m·K, mientras que el acrílico suele rondar los 0.2 W/m·K, lo que hace que el aluminio sea considerablemente más eficaz para conducir el calor fuera de los elementos cuando el envoltorio está diseñado como disipador. Esos valores, indicados en referencias estándar de ingeniería de materiales, explican por qué las carcasas de aluminio suelen soportar la refrigeración pasiva de forma más eficaz, mientras que las carcasas de acrílico transparente y plástico protector priorizan la visibilidad, el menor peso y el manejo cotidiano en lugar de la transferencia de calor.
Compatibilidad de carcasas para Raspberry Pi con placas y accesorios
La compatibilidad de una carcasa para Raspberry Pi depende de que el envoltorio coincida con el modelo correcto de placa Raspberry Pi y de que los accesorios instalados quepan dentro de la carcasa. Según Raspberry Pi Ltd., Raspberry Pi 5, Raspberry Pi 4 Model B, la serie Raspberry Pi Zero y los productos Compute Module utilizan diferentes dimensiones de placa, disposiciones de conectores y posiciones de orificios de montaje, por lo que una carcasa fabricada para una familia no debe asumirse que sirva para otra. Por lo tanto, la compatibilidad de la carcasa debe confirmarse según el modelo de placa, el ajuste mecánico y los accesorios instalados antes de la compra o instalación.
Por lo tanto, la compatibilidad de la carcasa debe confirmarse según el modelo de placa, el ajuste mecánico y los accesorios instalados antes de la compra o instalación.
Use estas comprobaciones de compatibilidad de carcasas para verificar el ajuste antes de seleccionar una carcasa para Raspberry Pi:
- Modelo de placa: Seleccione una carcasa que coincida con el modelo exacto de Raspberry Pi, ya que el tamaño de la PCB, la ubicación de los conectores y las posiciones de los orificios de montaje difieren entre generaciones de placas según Raspberry Pi Ltd.
- Alineación de montaje: Verifique que todos los orificios de montaje se alineen con la placa para que pueda fijarse sin tensión mecánica ni modificaciones.
- Espacio para HAT: Compruebe la altura interna de la carcasa si se instala un HAT, un PoE HAT, una placa de expansión GPIO u otro accesorio apilable. Los envoltorios de perfil bajo a menudo no pueden cerrarse cuando se colocan placas de expansión de altura completa.
- Ajuste de accesorios de refrigeración: Confirme que haya suficiente espacio para disipadores de calor, el Active Cooler de Raspberry Pi 5, conjuntos de ventiladores, cables de cámara, adaptadores SSD o cintas de pantalla, ya que estos componentes pueden impedir que el envoltorio cierre.
- Accesibilidad a puertos: Asegúrese de que las aberturas de la carcasa se alineen con cada interfaz necesaria, incluyendo USB, HDMI, Ethernet, GPIO, cámara, pantalla, alimentación y la ranura para microSD cuando corresponda.
La compatibilidad debe evaluarse para la configuración de hardware completa, no solo para la placa. Por ejemplo, Raspberry Pi Ltd. especifica que el Active Cooler oficial para Raspberry Pi 5 está diseñado exclusivamente para Raspberry Pi 5, por lo que un envoltorio para Raspberry Pi 5 que aloje el refrigerador requiere un espacio interior mayor del que ofrecen muchas carcasas para Raspberry Pi 4. Del mismo modo, una placa que encaje físicamente en una carcasa puede volverse incompatible si un HAT de altura completa o un disipador sobredimensionado supera el espacio interno disponible del envoltorio, lo que hace que las dimensiones de los accesorios sean igual de importantes que la compatibilidad de la placa.
La compatibilidad debe evaluarse para la configuración de hardware completa, no solo para la placa.

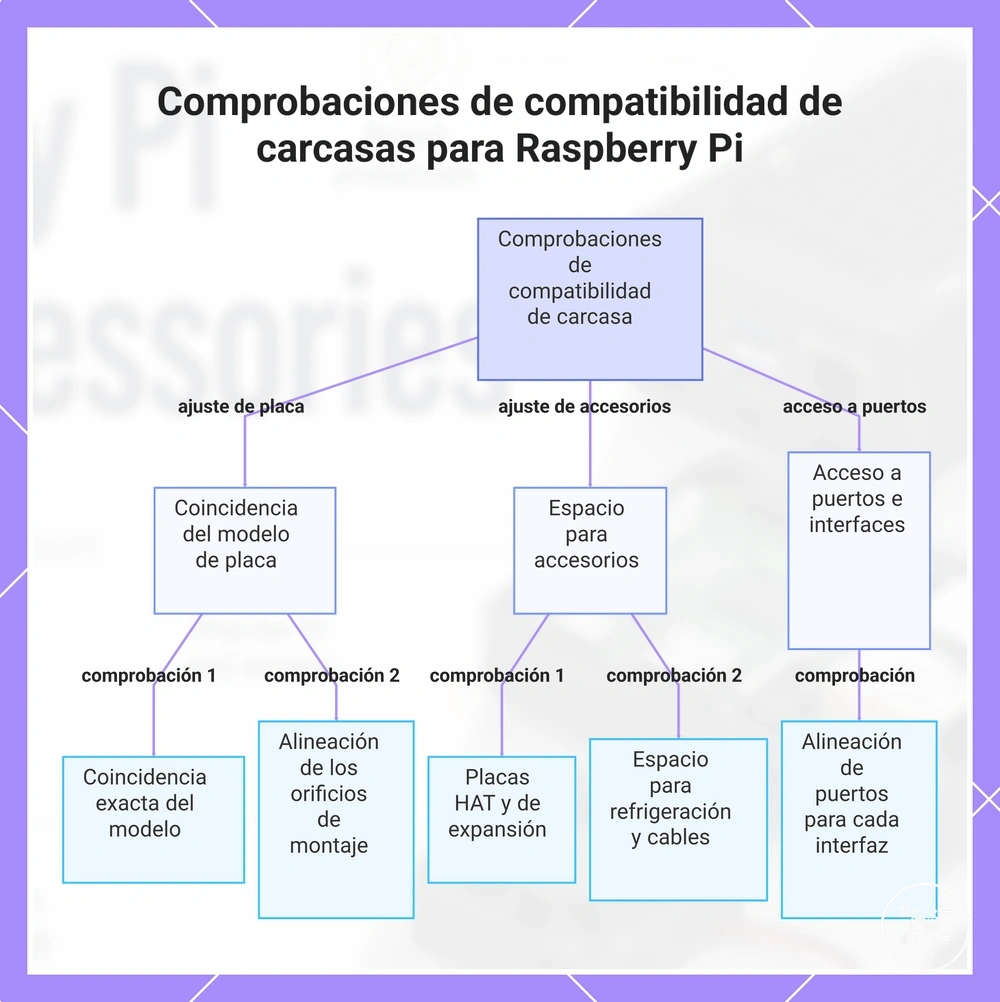

Este gráfico muestra las comprobaciones clave para verificar la compatibilidad de una carcasa con Raspberry Pi, incluyendo la coincidencia del modelo de placa, el espacio para accesorios y el acceso a los puertos.
Acceso, puertos y soporte de expansión en carcasas para Raspberry Pi
El acceso en una carcasa para Raspberry Pi determina si un envoltorio permite o restringe el uso físico de los puertos externos de la placa, el conector GPIO, los conectores de cinta y el hardware de expansión. Según Raspberry Pi Ltd., las posiciones de los conectores difieren entre generaciones de Raspberry Pi, y Raspberry Pi 5 incluye un conector GPIO de 40 pines, dos puertos micro-HDMI, cuatro puertos USB, Gigabit Ethernet, dos conectores MIPI de cuatro carriles para módulos de cámara o pantalla, un conector FFC PCIe, y conectores dedicados para ventilador y batería RTC. Por lo tanto, un envoltorio debe coincidir con el modelo de placa previsto y exponer cada interfaz necesaria para el hardware instalado, en lugar de asumir un acceso universal en todas las placas Raspberry Pi.
Por lo tanto, un envoltorio debe coincidir con el modelo de placa previsto y exponer cada interfaz necesaria para el hardware instalado, en lugar de asumir un acceso universal en todas las placas Raspberry Pi.
Use estas comprobaciones de acceso de cables con carcasas para evaluar la accesibilidad del envoltorio antes de la instalación:
- Aberturas para puertos: Verifique que los recortes se alineen con las interfaces USB, HDMI, Ethernet, alimentación, audio y microSD de la placa cuando corresponda. La alineación de los conectores es específica del modelo según Raspberry Pi Ltd.
- Acceso GPIO: Confirme que el envoltorio deje accesible el conector GPIO de 40 pines si se van a conectar cables jumper, placas de expansión o HATs. Raspberry Pi Ltd. especifica que la carcasa oficial para Raspberry Pi 5 proporciona acceso GPIO extraíble mientras la placa permanece instalada.
- Espacio para HAT: Compruebe que el envoltorio proporcione suficiente espacio vertical para placas de expansión instaladas sobre el conector GPIO. Las tapas de perfil bajo restringen la instalación cuando la altura del HAT ensamblado supera el espacio libre interno especificado por el fabricante de la carcasa.
- Enrutamiento de cables: Asegúrese de que haya aberturas o canales de enrutamiento dedicados para cables de cámara MIPI, cintas de pantalla, cables FFC PCIe o cableado del ventilador, para que los cables no se doblen bruscamente ni queden atrapados entre los paneles del envoltorio.
- Soporte de expansión: Confirme que los disipadores de calor, refrigeradores activos, adaptadores SSD y placas de expansión instalados no obstruyan el acceso a los puertos ni impidan que el envoltorio cierre después del montaje.
Por ejemplo, una Raspberry Pi 5 configurada con un HAT GPIO y un cable de cámara MIPI requiere acceso simultáneo al conector GPIO de 40 pines y a uno de los dos conectores MIPI de la placa especificados por Raspberry Pi Ltd. Si el envoltorio proporciona aberturas externas para USB y HDMI, pero ninguna sección GPIO extraíble ni ranura de enrutamiento de cables, la placa sigue siendo operativa para uso de escritorio, pero el hardware de expansión no puede instalarse sin abrir o reemplazar la carcasa.

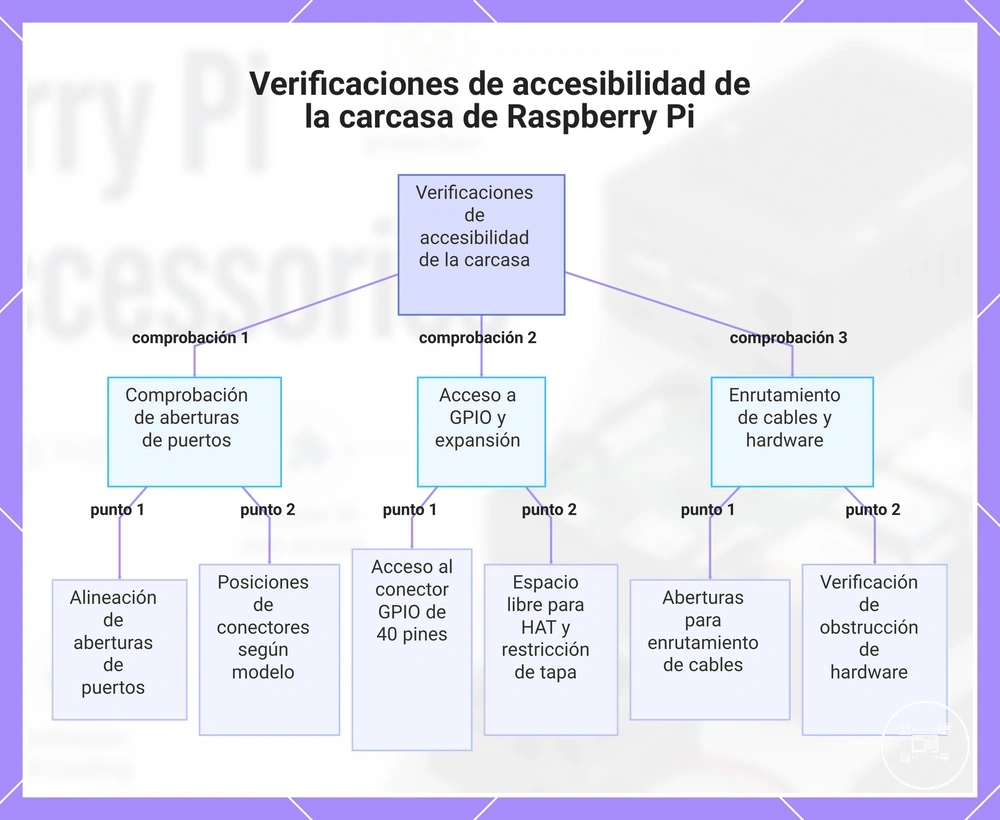

Este gráfico muestra las comprobaciones clave para evaluar si una carcasa de Raspberry Pi proporciona acceso adecuado a los puertos, GPIO, hardware de expansión y cables antes de la instalación.
Este gráfico muestra las comprobaciones clave para evaluar si una carcasa de Raspberry Pi proporciona acceso adecuado a los puertos, GPIO, hardware de expansión y cables antes de la instalación.
Características de refrigeración en carcasas para Raspberry Pi
La refrigeración en carcasas para Raspberry Pi contribuye a la gestión térmica mediante tres características a nivel de envoltorio: aberturas de flujo de aire ventiladas, disipación pasiva de calor mediante materiales conductores térmicos y montaje integrado de ventiladores activos. Según Raspberry Pi Ltd., la carcasa oficial para Raspberry Pi 5 incluye canales de flujo de aire integrados y es compatible con el Active Cooler de Raspberry Pi, mientras que otros diseños de envoltorio dependen de ranuras de ventilación o construcción metálica para ayudar a la eliminación de calor. El beneficio de refrigeración depende por tanto del diseño del envoltorio, la carga de trabajo del procesador, el ambiente circundante y si las rutas de flujo de aire permanecen sin obstrucciones.
Diferentes diseños de carcasa gestionan el calor de distintas maneras.
Diferentes diseños de carcasa gestionan el calor de distintas maneras. Las carcasas ventiladas favorecen la convección natural al permitir que el aire caliente escape a través de aberturas, aunque no mueven aire activamente. Las carcasas de aluminio favorecen la refrigeración pasiva cuando almohadillas térmicas crean contacto directo entre el procesador y el envoltorio, permitiendo que el calor se distribuya por el cuerpo metálico. Las carcasas compatibles con ventiladores proporcionan flujo de aire activo al mover aire a través del envoltorio, pero su eficacia depende de aberturas de entrada y salida adecuadas y de suficiente espacio interior alrededor del ventilador y el disipador. Raspberry Pi Ltd. especifica que el Active Cooler oficial de Raspberry Pi combina un disipador de aluminio con un ventilador controlado por temperatura específicamente para Raspberry Pi 5.
El rendimiento de refrigeración debe ajustarse a las condiciones de funcionamiento previstas, no solo al material del envoltorio.
El rendimiento de refrigeración debe ajustarse a las condiciones de funcionamiento previstas, no solo al material del envoltorio. Por ejemplo, una Raspberry Pi 5 compilando software de forma continua o procesando vídeo impone una carga sostenida en los cuatro núcleos de la CPU, lo que hace que un envoltorio con flujo de aire sin obstrucciones o soporte oficial del Active Cooler sea más adecuado que un envoltorio sellado diseñado únicamente para protección física. Los lectores que comparen refrigeración y flujo de aire en carcasas deben evaluar si el envoltorio proporciona ventilación, contacto térmico pasivo o soporte integrado para ventilador antes de seleccionar hardware de refrigeración adicional.

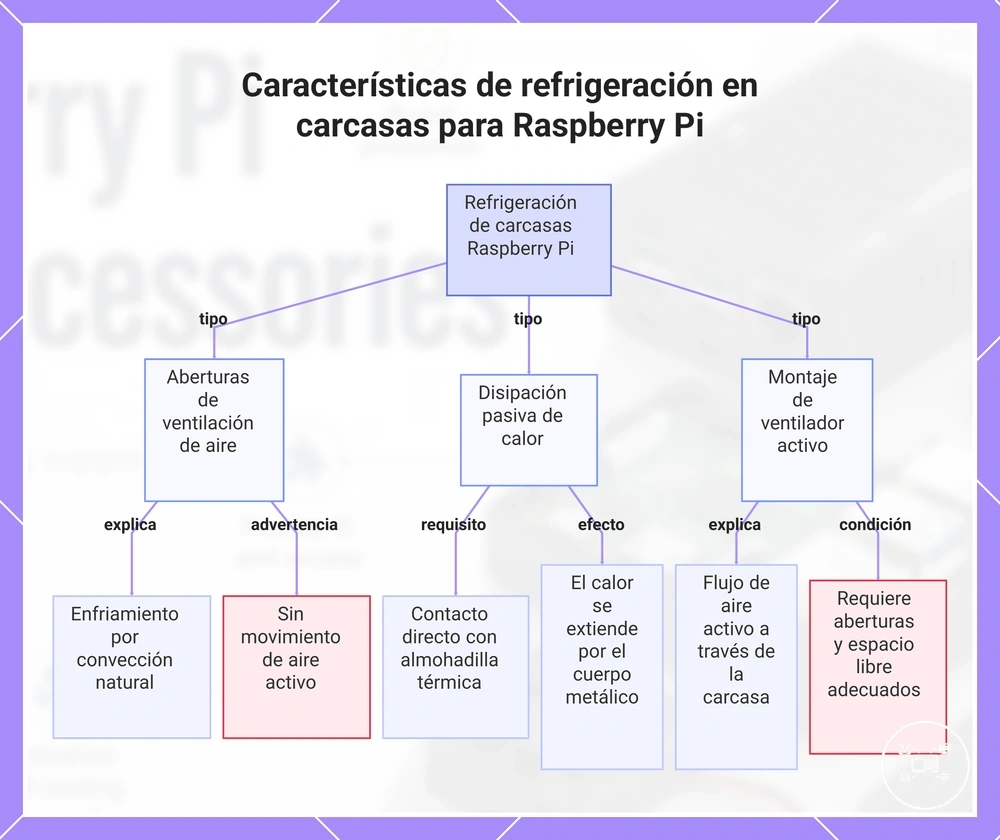

Este gráfico muestra las tres principales características de refrigeración en carcasas para Raspberry Pi: aberturas ventiladas, disipación pasiva de calor y montaje de ventilador activo, junto con sus mecanismos y requisitos.
Cómo elegir una carcasa para Raspberry Pi según los requisitos de la configuración
La selección de una carcasa para Raspberry Pi debe basarse en cuatro criterios principales: compatibilidad con la placa, protección física, accesibilidad de conectores y soporte de refrigeración. Según Raspberry Pi Ltd., las carcasas oficiales están diseñadas para modelos específicos de Raspberry Pi porque las dimensiones de la placa, las ubicaciones de los conectores y los accesorios compatibles difieren entre generaciones. La carcasa adecuada depende por tanto de la configuración de hardware completa, incluyendo los HATs instalados, el hardware de refrigeración, los dispositivos de almacenamiento y el entorno de funcionamiento previsto.
La selección de una carcasa para Raspberry Pi debe basarse en cuatro criterios principales: compatibilidad con la placa, protección física, accesibilidad de conectores y soporte de refrigeración.
Use esta lista de verificación antes de installing case accessories para evaluar si una carcasa para Raspberry Pi se ajusta a su configuración:
- Protección: Seleccione una carcasa cerrada cuando la placa vaya a transportarse o esté expuesta a manipulación frecuente, o un diseño de marco abierto cuando se requiera acceso físico sin restricciones para desarrollo o pruebas.
- Compatibilidad: Seleccione un envoltorio que coincida con el modelo exacto de Raspberry Pi y confirme que el patrón de orificios de montaje, la disposición de conectores y las dimensiones internas sean compatibles con el hardware montado. Raspberry Pi Ltd. especifica diseños mecánicos diferentes para Raspberry Pi 5, Raspberry Pi 4 Model B, Raspberry Pi Zero y los productos Compute Module.
- Acceso: Verifique que todas las interfaces necesarias sigan siendo accesibles, incluyendo USB, HDMI, Ethernet, GPIO, conectores de cinta para cámara o pantalla, entrada de alimentación y almacenamiento microSD extraíble cuando corresponda.
- Expansión: Compruebe que el envoltorio proporcione suficiente espacio vertical para HATs, adaptadores SSD, disipadores de calor o el Active Cooler de Raspberry Pi. Si los accesorios instalados impiden que la tapa cierre o bloquean los conectores, la carcasa no es adecuada para esa configuración.
- Soporte de refrigeración: Elija diseños ventilados, pasivos o con soporte para ventilador según la carga de trabajo esperada. Raspberry Pi Ltd. especifica que la carcasa oficial para Raspberry Pi 5 es compatible con el Active Cooler de Raspberry Pi, mientras que los envoltorios más simples dependen de aberturas de ventilación o disipación pasiva de calor.
Por ejemplo, un sistema de escritorio con Raspberry Pi 5 que use solo periféricos USB, Ethernet y HDMI puede priorizar la protección física y el acceso sin obstrucciones a los puertos, mientras que un sistema de desarrollo que use un HAT GPIO y un cable de cámara MIPI requiere espacio de expansión verificado y espacio para enrutamiento de cables. Un servidor en funcionamiento continuo se beneficia de un envoltorio diseñado para flujo de aire sostenido, mientras que un proyecto educativo portátil puede priorizar la protección ligera y el fácil acceso para inspección. El uso a largo plazo incluye la limpieza de las aberturas de ventilación y la revisión del hardware de refrigeración, lo que hace que el maintaining Raspberry Pi cases sea una consideración importante al seleccionar un envoltorio.

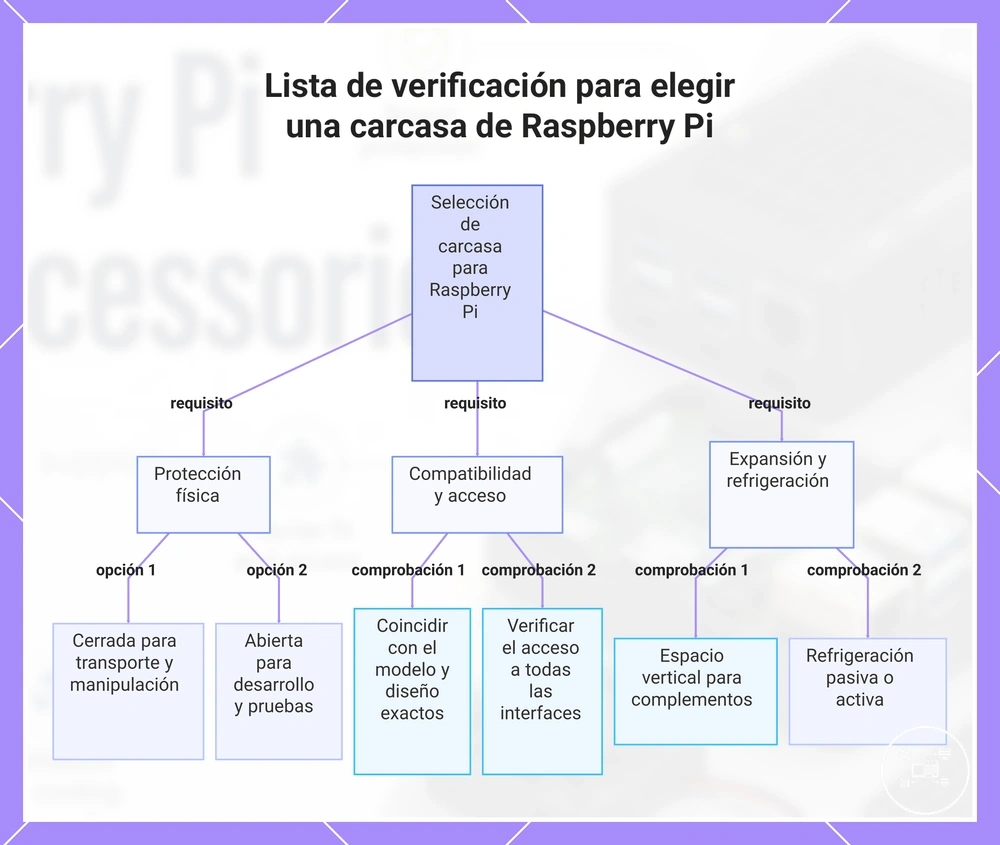

Este gráfico muestra los criterios clave y los elementos de la lista de verificación para seleccionar una carcasa de Raspberry Pi según tu configuración de hardware y escenario de uso.
Este gráfico muestra los criterios clave y los elementos de la lista de verificación para seleccionar una carcasa de Raspberry Pi según tu configuración de hardware y escenario de uso.
