Accesorios de refrigeración para Raspberry Pi: ventiladores, disipadores y opciones de flujo de aire
Los accesorios de refrigeración para Raspberry Pi son componentes físicos que mejoran la gestión térmica eliminando el calor del procesador mediante disipadores de calor, aumentando el flujo de aire con ventiladores o combinando ambos enfoques. Raspberry Pi Ltd. clasifica sus productos de refrigeración oficiales en soluciones pasivas y activas para las placas Raspberry Pi compatibles, mientras que el método de refrigeración que ofrece el mayor beneficio depende del modelo de placa, el diseño de la carcasa, la temperatura ambiente y la carga de trabajo sostenida, y no de un accesorio universalmente superior. Esta explicación describe cómo los enfoques de refrigeración se relacionan con las condiciones de uso, de modo que las opciones de refrigeración puedan evaluarse antes de comparar productos individuales.
Esta explicación describe cómo los enfoques de refrigeración se relacionan con las condiciones de uso, de modo que las opciones de refrigeración puedan evaluarse antes de comparar productos individuales.
Los accesorios de refrigeración para Raspberry Pi adquieren mayor importancia cuando la utilización del procesador se mantiene alta durante periodos prolongados, como durante la compilación de software, la transcodificación de medios, la operación continua de servidores, la visión por computadora o la inferencia de IA. Según Raspberry Pi Ltd., Raspberry Pi 5 está diseñada para funcionar con un Active Cooler oficial o una carcasa con soporte oficial y ventilador integrado cuando se requiere rendimiento sostenido, porque el procesador gestiona automáticamente la velocidad de reloj si se alcanzan los límites térmicos. Como ejemplo práctico, las pruebas de estrés independientes realizadas por Tim Downey midieron soluciones de refrigeración para Raspberry Pi 4 bajo aproximadamente 179 segundos de carga continua de CPU, demostrando que los refrigeradores activos generalmente mantienen temperaturas de funcionamiento más bajas que los disipadores pasivos en condiciones de prueba idénticas, aunque las temperaturas medidas siguen dependiendo del flujo de aire de la carcasa y del entorno ambiente.
De ahí que las decisiones de refrigeración vayan más allá de seleccionar únicamente un ventilador o un disipador de calor.
De ahí que las decisiones de refrigeración vayan más allá de seleccionar únicamente un ventilador o un disipador de calor. Las siguientes secciones examinan los métodos de refrigeración, los atributos de los accesorios, las consideraciones de compatibilidad y los factores de selección según la carga de trabajo, de modo que los accesorios de refrigeración para Raspberry Pi puedan adaptarse a condiciones de funcionamiento realistas sin asumir resultados térmicos idénticos en todas las configuraciones de hardware.
Tabla de contenidos
Accesorios de refrigeración para Raspberry Pi y conceptos básicos de gestión térmica
Los accesorios de refrigeración para Raspberry Pi son componentes físicos que apoyan la gestión térmica transfiriendo el calor fuera del procesador, moviendo aire sobre la placa o combinando ambas funciones. Las categorías principales son un disipador de calor pasivo, un ventilador activo y un conjunto integrado que contiene ambos componentes. Raspberry Pi Ltd. explica que los dispositivos de silicio generan más calor a medida que aumenta la actividad del procesador, mientras que los controles térmicos y el hardware de refrigeración opcional gestionan ese calor durante el funcionamiento. El efecto de refrigeración resultante depende del modelo de Raspberry Pi, la carga de trabajo, el aire ambiente y el flujo de aire de la carcasa.
Como ejemplo específico de un modelo, Raspberry Pi Ltd.
Un disipador de calor conduce el calor del procesador a una superficie metálica más grande, donde el aire circundante lo elimina; un ventilador aumenta esta eliminación de calor creando un flujo de aire dirigido sobre la placa o el disipador. La refrigeración integrada combina la transferencia de calor por conducción con el flujo de aire forzado, otorgando al accesorio funciones térmicas tanto pasivas como activas. Como ejemplo específico de un modelo, Raspberry Pi Ltd. especifica que el Active Cooler de Raspberry Pi 5 combina un disipador de aluminio anodizado con un soplador controlado por temperatura clasificado para un flujo de aire máximo de 1,09 CFM y una velocidad máxima de 8.000 RPM ±15%. Esas cifras describen ese accesorio oficial de Raspberry Pi 5 bajo su configuración especificada y no deben tratarse como requisitos universales para otras placas o soluciones de refrigeración.
La refrigeración integrada combina la transferencia de calor por conducción con el flujo de aire forzado, otorgando al accesorio funciones térmicas tanto pasivas como activas.

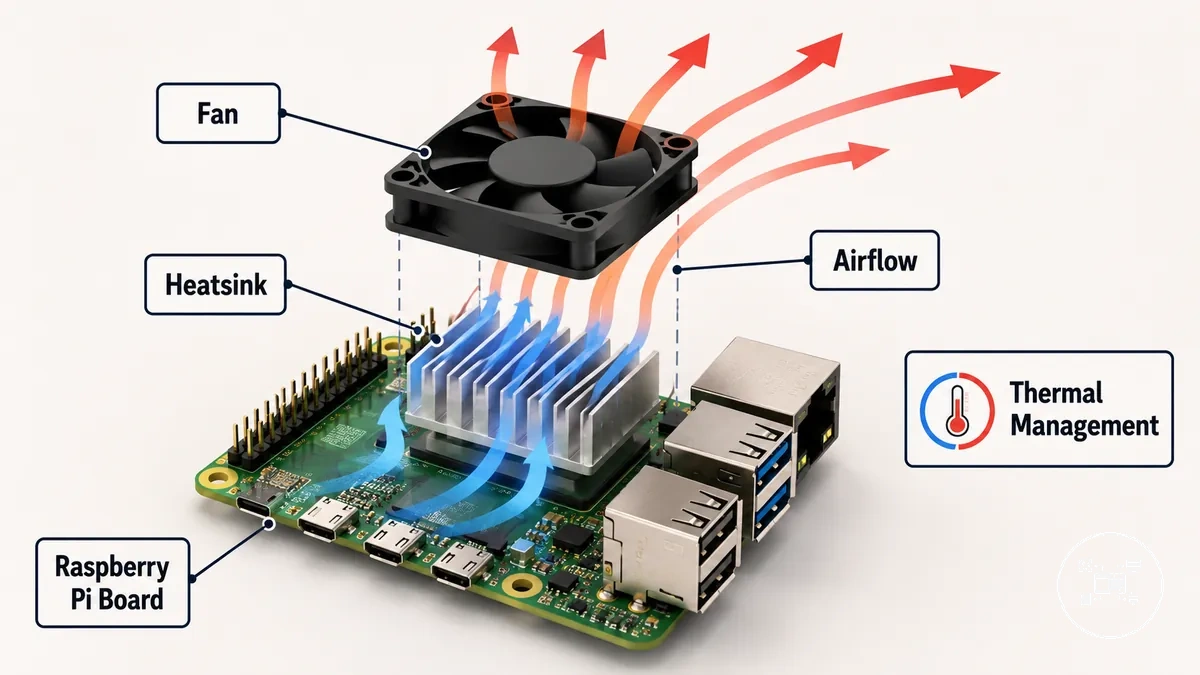

La ilustración siguiente identifica el disipador de calor, el ventilador y la trayectoria del flujo de aire como partes físicas de los accesorios de refrigeración para Raspberry Pi. Las carcasas siguen siendo una categoría de accesorios separada, aunque carcasas compatibles con refrigeración pueden proporcionar el espacio libre, la posición de montaje o la ventilación necesarios para un componente de refrigeración compatible.
Tipos de accesorios de refrigeración y características de rendimiento térmico
Los tipos de accesorios de refrigeración se diferencian por su método de transferencia de calor, generación de flujo de aire, condición de funcionamiento y las características térmicas resultantes. Las tres categorías principales son refrigeración pasiva, refrigeración activa y carcasa con flujo de aire. Según Raspberry Pi Ltd., la refrigeración pasiva utiliza solo un disipador de calor, mientras que la refrigeración activa añade un ventilador para aumentar el flujo de aire a través del disipador y el procesador. El efecto de refrigeración de cada categoría depende del modelo de Raspberry Pi, la carga de trabajo del procesador, la ventilación de la carcasa y la temperatura ambiente, y no de un método de refrigeración universalmente superior.
Las tres categorías principales son refrigeración pasiva , refrigeración activa y carcasa con flujo de aire .

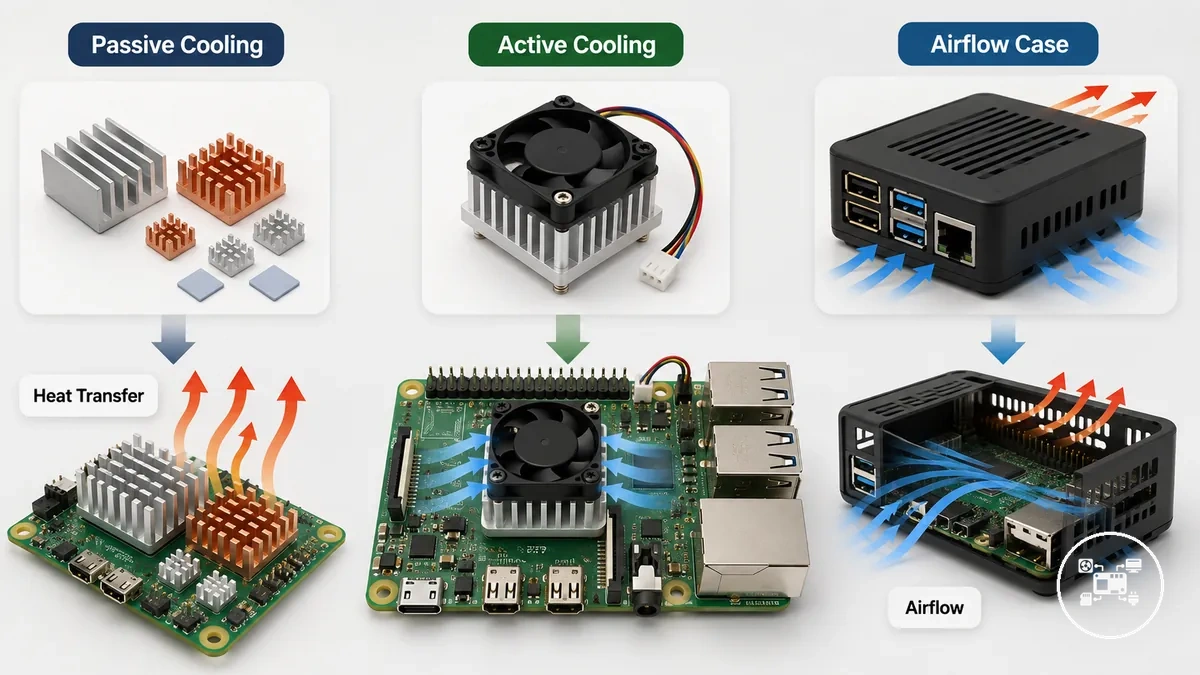

La comparación siguiente destaca los principales atributos térmicos que distinguen cada enfoque de refrigeración y las situaciones en las que dichos atributos influyen en las decisiones de gestión térmica.
| Tipo de accesorio de refrigeración | Atributo térmico principal | Condición de funcionamiento | Función térmica y compromiso |
|---|---|---|---|
| Refrigeración pasiva (kit de disipador de calor) | Transferencia de calor por conducción a través de un disipador de aluminio o cobre seguida de convección natural | No requiere alimentación eléctrica ni componentes móviles | Proporciona funcionamiento silencioso y menor mantenimiento, con disipación de calor limitada por el tamaño del disipador, el material, la temperatura ambiente y la ventilación de la carcasa |
| Refrigeración activa | El flujo de aire forzado de un ventilador aumenta la transferencia de calor por convección a través del disipador | Requiere alimentación eléctrica para el funcionamiento del ventilador | Mejora la eliminación sostenida de calor durante cargas de trabajo continuas del procesador, pero introduce ruido del ventilador, piezas móviles y dependencia del flujo de aire |
| Carcasa con flujo de aire | Aberturas de ventilación o ventiladores integrados que guían el flujo de aire a través de la carcasa | Requiere vías de entrada y salida de aire sin obstrucciones | Reduce la acumulación de calor dentro de la carcasa y mejora la eficacia de los accesorios de refrigeración pasiva o activa compatibles |
La selección del material también afecta las características térmicas porque el cobre conduce el calor de manera más eficiente que el aluminio, mientras que el aluminio ofrece menor peso y costo para diseños de disipadores más grandes. Como ejemplo específico de un modelo, Raspberry Pi Ltd. especifica que el Active Cooler oficial de Raspberry Pi 5 combina un disipador de aluminio anodizado con un ventilador de soplador clasificado para un flujo de aire máximo de 1,09 CFM y una velocidad de rotación máxima de 8.000 RPM ±15%. Esas especificaciones se aplican solo a ese accesorio oficial e ilustran cómo el flujo de aire y el diseño del disipador trabajan juntos durante cargas sostenidas del procesador, en lugar de definir un rendimiento de refrigeración universal.
Refrigeración pasiva, refrigeración activa y soluciones de flujo de aire
Las soluciones de refrigeración pasiva, refrigeración activa y flujo de aire se diferencian en su método de refrigeración, características de funcionamiento y carga de trabajo adecuada. La refrigeración pasiva utiliza únicamente un disipador de calor para transferir el calor mediante conducción y convección natural, mientras que la refrigeración activa combina un disipador con un ventilador para crear flujo de aire forzado que elimina el calor de manera más eficiente durante cargas sostenidas del procesador. Las soluciones de flujo de aire mejoran la ventilación alrededor de la Raspberry Pi o dentro de su carcasa para apoyar cualquiera de los dos métodos de refrigeración, no para reemplazarlos. Según Raspberry Pi Ltd., la eficacia de cada enfoque depende del modelo de Raspberry Pi, el diseño de la carcasa, la temperatura ambiente y la carga de trabajo, y no de que un método sea universalmente superior.
| Enfoque de refrigeración | Características de funcionamiento | Limitación principal | Condiciones adecuadas |
|---|---|---|---|
| Refrigeración pasiva | Disipador de calor únicamente con convección natural y sin piezas móviles | La disipación de calor está limitada por la superficie del disipador, la ventilación de la carcasa y la temperatura ambiente | Cargas de CPU cortas o intermitentes donde se priorizan el funcionamiento silencioso y el bajo mantenimiento |
| Refrigeración activa | Disipador de calor combinado con un ventilador para generar flujo de aire forzado | Requiere alimentación eléctrica e introduce ruido del ventilador y piezas móviles | Uso continuo elevado de CPU como compilación de software, transcodificación de medios, cargas de trabajo de servidor o procesamiento de IA |
| Solución de flujo de aire | Carcasa ventilada o ventilador de caja que dirige aire frío sobre la placa | El rendimiento depende de vías de entrada y salida de aire sin obstrucciones | Mejora la eficacia de la refrigeración pasiva o activa al reducir la acumulación de calor dentro de la carcasa |
Cada enfoque de refrigeración respalda, por tanto, una condición de funcionamiento diferente en lugar de un nivel de rendimiento fijo. Por ejemplo, Raspberry Pi Ltd. especifica que el Active Cooler oficial de Raspberry Pi 5 utiliza un ventilador de soplador con un flujo de aire máximo de 1,09 CFM y una velocidad de rotación máxima de 8.000 RPM ±15 %, lo que ilustra cómo la refrigeración activa aumenta la transferencia de calor por convección durante cargas de trabajo sostenidas. En contraste, la refrigeración pasiva depende completamente del diseño del disipador y del flujo de aire circundante, lo que hace que la ventilación de la carcasa sea un factor más significativo en su rendimiento térmico.
Factores de selección de refrigeración para Raspberry Pi y consideraciones de compatibilidad
La selección de accesorios de refrigeración para Raspberry Pi debe basarse en la compatibilidad entre el modelo de Raspberry Pi, el método de refrigeración requerido, la carcasa y el hardware instalado, y no únicamente en el nombre del accesorio. Según Raspberry Pi Ltd., la disposición de la placa, los puntos de montaje, la ubicación de los conectores y los accesorios térmicos difieren entre generaciones de Raspberry Pi, por lo que la compatibilidad debe verificarse para la configuración prevista antes de la instalación. El resultado de selección más fiable se consigue cuando el requisito de refrigeración coincide tanto con el diseño físico de la placa como con sus condiciones de funcionamiento esperadas. :contentReference[oaicite:0]{index=0}
La lista siguiente separa los factores de selección principales en condiciones de compatibilidad medibles para que cada criterio pueda evaluarse de forma independiente.
La lista siguiente separa los factores de selección principales en condiciones de compatibilidad medibles para que cada criterio pueda evaluarse de forma independiente. El mismo proceso de evaluación también puede aplicarse a través de la página central de accesorios para Raspberry Pi al combinar hardware de refrigeración con carcasas, HAT, almacenamiento u otros accesorios de expansión. :contentReference[oaicite:1]{index=1}
| Factor de selección | Condición de compatibilidad | Resultado de selección |
|---|---|---|
| Modelo de Raspberry Pi | El accesorio de refrigeración debe ser compatible explícitamente con la generación de Raspberry Pi objetivo y alinearse con la ubicación de su procesador y sistema de montaje. | Seleccionar solo accesorios que indiquen el modelo exacto de Raspberry Pi compatible. |
| Requisito de refrigeración | El método de refrigeración debe corresponderse con la demanda térmica esperada del procesador y la duración de funcionamiento. | Asociar la refrigeración pasiva o activa a la carga de trabajo sostenida prevista en lugar de asumir requisitos idénticos en todas las placas. |
| Compatibilidad del conector del ventilador | Según Raspberry Pi Ltd., Raspberry Pi 5 utiliza un conector dedicado de 4 pines JST-SH PWM para accesorios de ventilador compatibles. | Seleccionar un ventilador diseñado para ese conector en lugar de confiar en adaptadores de cable. |
| Espacio libre mecánico | El disipador, el ventilador, la carcasa, el HAT, el adaptador SSD y el acceso a GPIO no deben interferir físicamente entre sí. | Confirmar la altura libre y la separación entre componentes antes de montar la configuración. |
| Ventilación de la carcasa | Las aberturas de entrada y salida de aire deben permanecer sin obstrucciones tras la instalación. | Elegir una configuración que preserve el flujo de aire sin restricciones a través de la carcasa. |
Según Raspberry Pi Ltd., los procesadores Raspberry Pi comienzan la limitación térmica a 80 °C y aplican una limitación adicional a 85 °C, lo que convierte estos umbrales definidos por el fabricante en puntos de referencia prácticos al evaluar si una configuración de refrigeración satisface la condición de funcionamiento prevista. Por ejemplo, si la actividad sostenida de la CPU alcanza repetidamente el umbral de limitación de 80 °C, seleccionar una solución de refrigeración activa compatible en lugar de confiar únicamente en la refrigeración pasiva puede ayudar a mantener el rendimiento del procesador bajo la misma carga de trabajo. :contentReference[oaicite:2]{index=2}
La compatibilidad también debe verificarse en el conjunto completo de hardware, no solo entre la placa Raspberry Pi y el refrigerador.
La compatibilidad también debe verificarse en el conjunto completo de hardware, no solo entre la placa Raspberry Pi y el refrigerador. Raspberry Pi Ltd. especifica que el M.2 HAT+ de Raspberry Pi 5 con separadores de 16 mm es compatible con el Active Cooler oficial, mientras que el M.2 HAT+ Compact no lo es. Este ejemplo demuestra que una selección correcta de refrigeración depende del ajuste combinado del modelo de Raspberry Pi, las dimensiones del accesorio, la disposición de los conectores y la configuración de la carcasa, y no de una única afirmación de compatibilidad. :contentReference[oaicite:3]{index=3}
Elección de accesorios de refrigeración para diferentes cargas de trabajo de Raspberry Pi
La carga de trabajo de Raspberry Pi es el factor principal que influye en la elección de refrigeración porque la duración de la carga de trabajo determina la demanda térmica. Las actividades intermitentes como la programación, la navegación web o las pruebas de GPIO crean periodos cortos de actividad del procesador que permiten que el calor se disipe entre tareas, mientras que el uso sostenido—incluyendo la compilación de software, la transcodificación de medios, la inferencia de IA o la operación continua de servidores—mantiene el procesador bajo carga prolongada y aumenta la necesidad de eliminación continua de calor. Raspberry Pi Ltd. afirma que la temperatura del procesador y la velocidad de reloj se gestionan automáticamente durante el funcionamiento, lo que convierte la duración de la carga de trabajo en un criterio práctico al seleccionar accesorios de refrigeración en lugar de confiar en un único accesorio para cada escenario. :contentReference[oaicite:0]{index=0}
Los diferentes patrones de carga de trabajo crean, por tanto, diferentes demandas térmicas.
Los diferentes patrones de carga de trabajo crean, por tanto, diferentes demandas térmicas. Por ejemplo, las pruebas independientes realizadas por Tim Downey midieron una Raspberry Pi 4 ejecutando una carga de trabajo de CPU sysbench de cuatro hilos a una velocidad de 2,0 GHz overclockeada y registraron un tiempo de referencia de aproximadamente 216 segundos sin refrigeración, mientras que añadir un ventilador de 30 mm redujo el tiempo de referencia a aproximadamente 178,6 segundos y limitó la temperatura observada del procesador a aproximadamente 64 °C en las mismas condiciones de prueba. Este ejemplo específico de un modelo ilustra que el flujo de aire activo puede mejorar el rendimiento sostenido durante cargas de trabajo continuas intensivas para el procesador, pero no debe interpretarse como un resultado universal para cada modelo de Raspberry Pi o configuración de carcasa. :contentReference[oaicite:1]{index=1}
Las condiciones de carga de trabajo deben, por tanto, asociarse a las características de refrigeración en lugar de tratarse como categorías de proyecto fijas.
Las condiciones de carga de trabajo deben, por tanto, asociarse a las características de refrigeración en lugar de tratarse como categorías de proyecto fijas. Los servicios continuos como un NAS, un centro de automatización u otros escenarios de home server cooling accessories generalmente justifican evaluar las condiciones de funcionamiento sostenido antes de seleccionar refrigeración pasiva o activa, mientras que las tareas de corta duración suelen imponer una demanda térmica continua menor sobre el procesador. Tras seleccionar el método de refrigeración adecuado, siga las instrucciones específicas para install cooling accessories correctamente, porque la calidad de la instalación y la selección de refrigeración son decisiones diferentes con objetivos distintos. :contentReference[oaicite:2]{index=2}

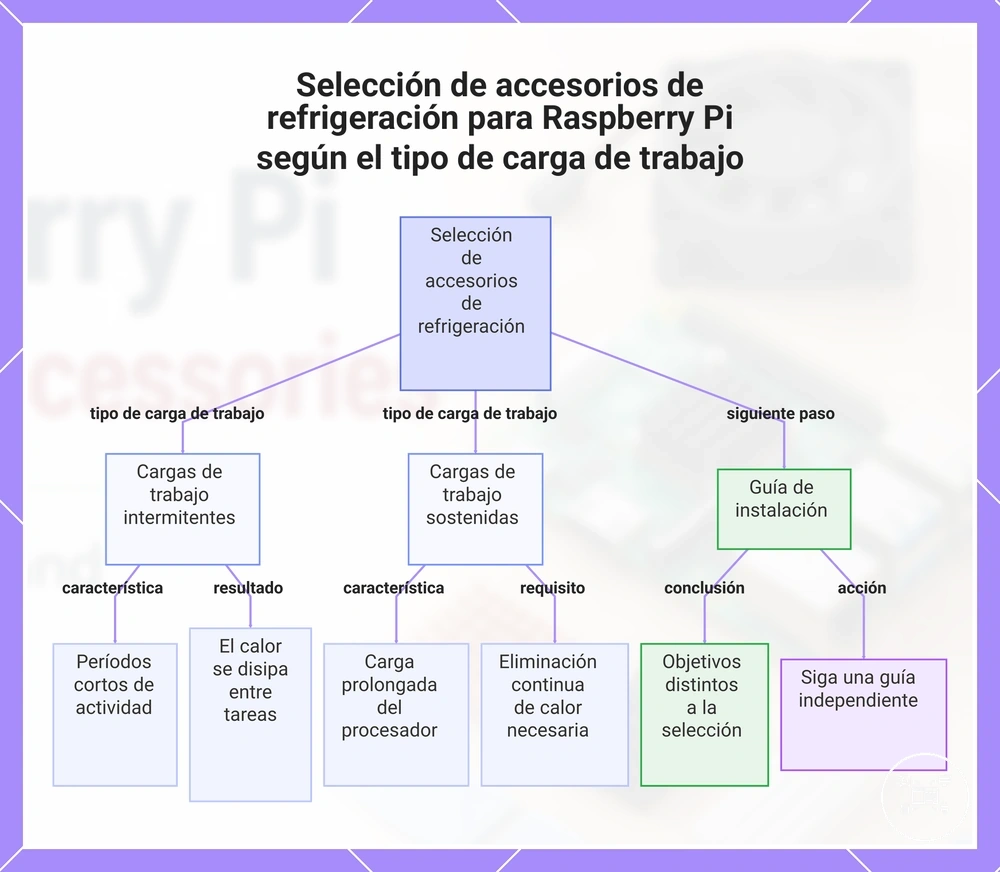

Este gráfico muestra cómo la duración de la carga de trabajo determina las necesidades de refrigeración de la Raspberry Pi, contrastando cargas de trabajo intermitentes y sostenidas, y señala que la guía de instalación es independiente.
Límites de rendimiento de refrigeración de Raspberry Pi y sobrecalentamiento
El sobrecalentamiento de Raspberry Pi es un problema térmico en el que el calor sostenido del procesador hace que el sistema reduzca la velocidad de reloj, pero un accesorio de refrigeración no puede eliminar todas las causas posibles. Raspberry Pi Ltd. documenta un límite térmico suave de 80 °C y un límite duro de 85 °C, con controles de rendimiento progresivamente más estrictos aplicados a medida que la temperatura del procesador alcanza esos límites. Un refrigerador reduce la acumulación de calor bajo una carga de trabajo exigente; no garantiza un rendimiento sin restricciones en todas las carcasas, temperaturas ambiente o condiciones de instalación. :contentReference[oaicite:0]{index=0}
Un síntoma de sobrecalentamiento como la reducción de la velocidad de reloj durante el uso sostenido debe asociarse primero a su condición de funcionamiento.
Un síntoma de sobrecalentamiento como la reducción de la velocidad de reloj durante el uso sostenido debe asociarse primero a su condición de funcionamiento. Una carga de trabajo continua intensiva para el procesador, un flujo de aire restringido de la carcasa, una temperatura ambiente elevada, un ventilador obstruido o un contacto deficiente entre el procesador y el disipador pueden aumentar la tensión térmica; la respuesta adecuada es verificar el flujo de aire, el funcionamiento del ventilador, el contacto del disipador y el comportamiento de la carga de trabajo antes de reemplazar el accesorio. Por ejemplo, cuando la temperatura del procesador se aproxima repetidamente al punto de control documentado de 80 °C durante la misma tarea, una ventilación mejorada o una refrigeración activa correctamente instalada es una mitigación relevante, mientras que una limitación persistente tras esas comprobaciones indica que la capacidad de refrigeración u otro factor de la configuración sigue sin resolverse. :contentReference[oaicite:1]{index=1}
Esas condiciones requieren un diagnóstico más amplio en lugar de otra recomendación general de refrigeración.
Un accesorio de refrigeración alcanza su límite práctico cuando está correctamente instalado y sin obstrucciones, pero la Raspberry Pi sigue limitando la velocidad durante la carga de trabajo prevista, o cuando el síntoma incluye fallo del ventilador, inestabilidad de alimentación, apagados inesperados o problemas de detección de hardware que la refrigeración por sí sola no resuelve. Esas condiciones requieren un diagnóstico más amplio en lugar de otra recomendación general de refrigeración. Utilice la guía específica para overheating and accessory issues cuando el problema vaya más allá del control de temperatura, el flujo de aire o la instalación del refrigerador. :contentReference[oaicite:2]{index=2}

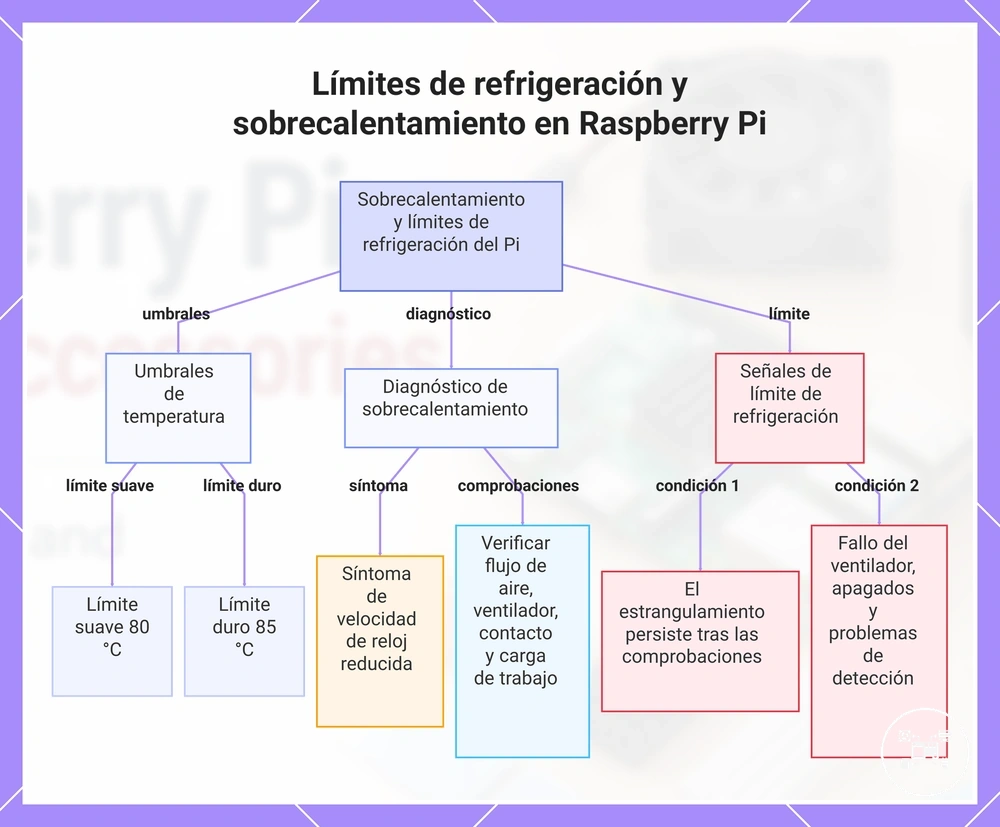

Este gráfico muestra los umbrales térmicos, los pasos de diagnóstico y las señales de límite de refrigeración en situaciones de sobrecalentamiento de Raspberry Pi.
Este gráfico muestra los umbrales térmicos, los pasos de diagnóstico y las señales de límite de refrigeración en situaciones de sobrecalentamiento de Raspberry Pi.
