Raspberry Pi Soğutma Aksesuarları: Fanlar, Soğutucular ve Hava Akışı Seçenekleri
Raspberry Pi soğutma aksesuarları, işlemcideki ısıyı soğutucular ile uzaklaştırarak, fanlar ile hava akışını artırarak ya da her iki yaklaşımı birleştirerek ısıl yönetimi iyileştiren donanım bileşenleridir. Raspberry Pi Ltd., resmî soğutma ürünlerini desteklenen Raspberry Pi kartları için pasif ve aktif çözümler olarak sınıflandırırken, en büyük faydayı sağlayan soğutma yöntemi, evrensel olarak üstün bir aksesuardan ziyade kart modeline, kasa tasarımına, ortam sıcaklığına ve sürekli iş yüküne bağlıdır. Bu genel bakış, soğutma yaklaşımlarının kullanım koşullarıyla nasıl ilişkili olduğunu açıklayarak, bireysel ürünleri karşılaştırmadan önce soğutma seçeneklerinin değerlendirilebilmesini sağlar.
Bu genel bakış, soğutma yaklaşımlarının kullanım koşullarıyla nasıl ilişkili olduğunu açıklayarak, bireysel ürünleri karşılaştırmadan önce soğutma seçeneklerinin değerlendirilebilmesini sağlar.
Raspberry Pi soğutma aksesuarları, işlemci kullanımının yazılım derlemesi, medya dönüştürme, sürekli sunucu çalışması, bilgisayarla görme veya yapay zeka çıkarımı sırasında olduğu gibi uzun süreler boyunca yüksek kaldığı durumlarda daha önemli hale gelir. Raspberry Pi Ltd.'ye göre Raspberry Pi 5, sürekli performans gerektiğinde resmî bir Aktif Soğutucu veya entegre fanlı resmî olarak desteklenen bir kasa ile çalışacak şekilde tasarlanmıştır; işlemci, ısıl sınırlara ulaşıldığında saat hızını otomatik olarak yönetir. Pratik bir örnek olarak, Tim Downey tarafından yapılan bağımsız stres testi, Raspberry Pi 4 soğutma çözümlerini yaklaşık 179 saniyelik sürekli CPU yükü altında ölçmüş ve aktif soğutucuların aynı test koşullarında pasif soğutuculardan genellikle daha düşük çalışma sıcaklıkları koruduğunu göstermiştir; ancak ölçülen sıcaklıklar kasa hava akışına ve ortam koşullarına bağlı kalmaktadır.
Soğutma kararları yalnızca bir fan veya soğutucu seçmenin ötesine geçer.
Soğutma kararları yalnızca bir fan veya soğutucu seçmenin ötesine geçer. Aşağıdaki bölümler, soğutma yöntemlerini, aksesuar özelliklerini, uyumluluk hususlarını ve iş yüküne özel seçim faktörlerini inceleyerek, Raspberry Pi soğutma aksesuarlarının her donanım yapılandırmasında aynı ısıl sonuçları varsaymaksızın gerçekçi çalışma koşullarına göre uyarlanabilmesini sağlar.
İçindekiler
Raspberry Pi Soğutma Aksesuarları ve Isıl Yönetim Temelleri
Raspberry Pi soğutma aksesuarları, ısıyı işlemciden uzaklaştırarak, kart üzerinde hava hareketi sağlayarak veya her iki işlevi birleştirerek ısıl yönetimi destekleyen donanım bileşenleridir. Ana kategoriler, bir pasif soğutucu, bir aktif fan ve her iki bileşeni içeren entegre bir düzeneğidir. Raspberry Pi Ltd., silikon cihazların işlemci etkinliği arttıkça daha fazla ısı ürettiğini, ısıl kontrollerin ve isteğe bağlı soğutma donanımının ise çalışma sırasında bu ısıyı yönettiğini açıklar. Ortaya çıkan soğutma etkisi, Raspberry Pi modeline, iş yüküne, ortam havasına ve kasa hava akışına bağlıdır.
Ana kategoriler, bir pasif soğutucu , bir aktif fan ve her iki bileşeni içeren entegre bir düzeneğidir.
Bir soğutucu, ısıyı işlemciden daha büyük bir metal yüzeye iletir ve burada çevre havası onu uzaklaştırır; bir fan, kart veya soğutucu boyunca yönlendirilmiş hava akışı oluşturarak bu ısı gidermeyi artırır. Entegre soğutma, iletimle ısı transferini zorlamalı hava akışıyla birleştirerek aksesuara hem pasif hem de aktif ısıl işlevler kazandırır. Modele özgü bir örnek olarak, Raspberry Pi Ltd., Raspberry Pi 5 Aktif Soğutucusunun, maksimum 1,09 CFM hava akışı ve maksimum 8.000 RPM ±%15 hız için derecelendirilmiş, sıcaklık kontrollü bir üfleyiciye sahip eloksallı alüminyum bir soğutucuyu birleştirdiğini belirtir. Bu değerler, resmî Raspberry Pi 5 aksesuarını belirtilen yapılandırması altında tanımlar ve diğer kartlar veya soğutma çözümleri için evrensel gereklilikler olarak değerlendirilmemelidir.

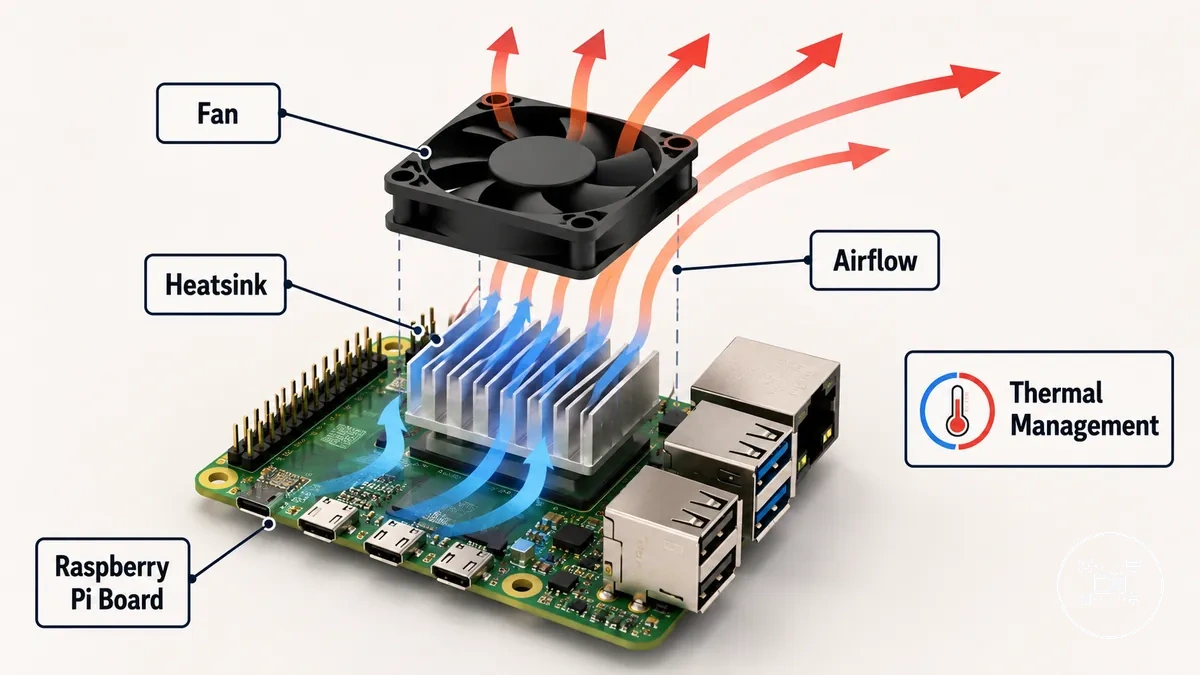

Aşağıdaki görsel, soğutucu, fan ve hava akışı yolunu Raspberry Pi soğutma aksesuarlarının fiziksel parçaları olarak tanımlar.
Aşağıdaki görsel, soğutucu, fan ve hava akışı yolunu Raspberry Pi soğutma aksesuarlarının fiziksel parçaları olarak tanımlar. Kasalar ayrı bir aksesuar kategorisi olarak kalmakla birlikte, soğutma uyumlu kasalar uyumlu bir soğutma bileşeni için gereken boşluğu, montaj konumunu veya havalandırmayı sağlayabilir.

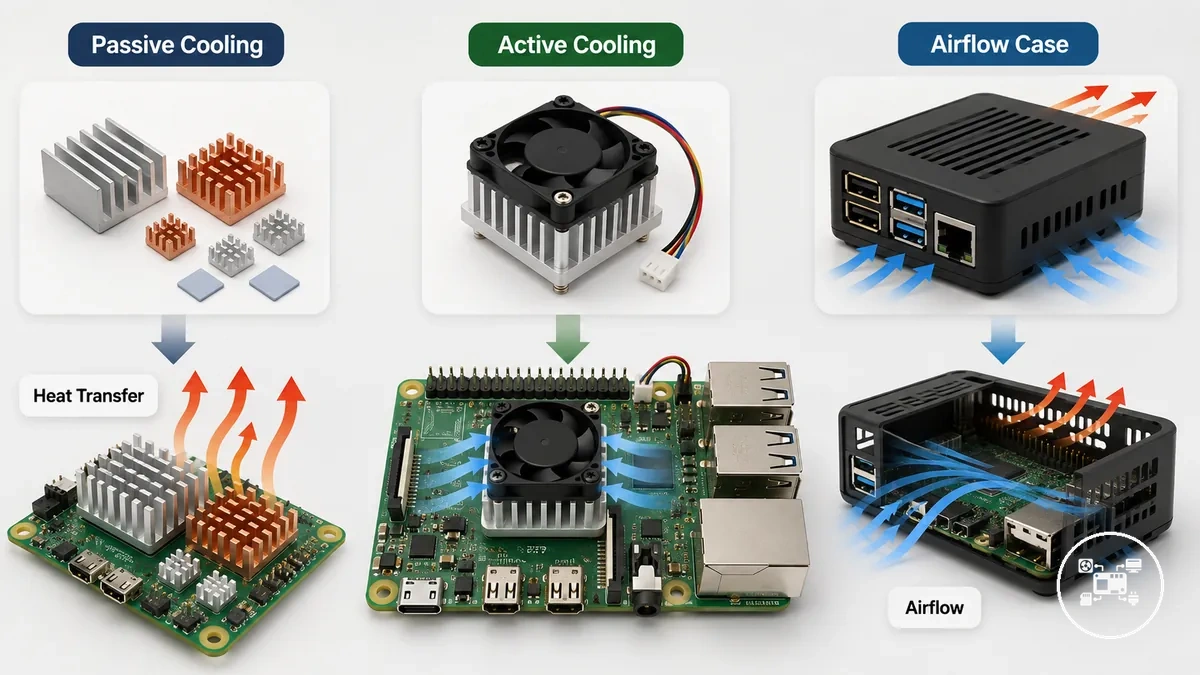

Soğutma Aksesuarı Türleri ve Isıl Performans Özellikleri
Soğutma aksesuarı türleri, ısı aktarım yöntemi, hava akışı oluşturma, çalışma koşulu ve bunun sonucunda ortaya çıkan ısıl özellikler bakımından farklılık gösterir. Üç ana kategori pasif soğutma, aktif soğutma ve bir hava akışlı kasadır. Raspberry Pi Ltd.'ye göre pasif soğutma yalnızca bir soğutucu kullanırken, aktif soğutma soğutucu ve işlemci üzerindeki hava akışını artırmak için bir fan ekler. Her kategorinin soğutma etkisi, evrensel olarak üstün bir soğutma yönteminden ziyade Raspberry Pi modeline, işlemci yüküne, kasa havalandırmasına ve ortam sıcaklığına bağlıdır.
Üç ana kategori pasif soğutma , aktif soğutma ve bir hava akışlı kasadır .
Aşağıdaki karşılaştırma, her soğutma yaklaşımını ayıran temel ısıl özellikleri ve bu özelliklerin ısı yönetimi kararlarını etkilediği durumları vurgulamaktadır.
| Soğutma aksesuarı türü | Temel ısıl özellik | Çalışma koşulu | Isıl rol ve ödünleşim |
|---|---|---|---|
| Pasif soğutma (soğutucu kiti) | Alüminyum veya bakır bir soğutucu aracılığıyla iletimle ısı transferi ve ardından doğal taşınım | Elektrik gücü veya hareketli bileşen gerektirmez | Sessiz çalışma ve daha düşük bakım sağlar; ısı dağılımı soğutucu boyutu, malzemesi, ortam sıcaklığı ve kasa havalandırması ile sınırlıdır |
| Aktif soğutma | Bir fandan gelen zorlamalı hava akışı, soğutucu üzerindeki taşınımla ısı transferini artırır | Fanın çalışması için elektrik gücü gerektirir | Sürekli işlemci yüklerinde kalıcı ısı gidermeyi iyileştirir ancak fan sesi, hareketli parçalar ve hava akışı bağımlılığı getirir |
| Hava akışlı kasa | Havalandırma açıklıkları veya entegre fanlar, hava akışını kasa içinde yönlendirir | Engelsiz hava giriş ve çıkış yolları gerektirir | Kasa içinde ısı birikimini azaltır ve uyumlu pasif veya aktif soğutma aksesuarlarının etkinliğini artırır |
Malzeme seçimi de ısıl özellikleri etkiler çünkü bakır ısıyı alüminyumdan daha verimli iletirken, alüminyum daha büyük soğutucu tasarımları için daha düşük ağırlık ve maliyet sağlar. Modele özgü bir örnek olarak, Raspberry Pi Ltd., Raspberry Pi 5 Resmî Aktif Soğutucusunun, maksimum 1,09 CFM hava akışı ve maksimum 8.000 RPM ±%15 dönüş hızı için derecelendirilmiş bir üfleyici fana sahip eloksallı alüminyum bir soğutucuyu birleştirdiğini belirtir. Bu teknik özellikler yalnızca o resmî aksesuar için geçerlidir ve evrensel soğutma performansını tanımlamaktan ziyade, sürekli işlemci yükleri sırasında hava akışı ve soğutucu tasarımının birlikte nasıl çalıştığını gösterir.
Pasif Soğutma, Aktif Soğutma ve Hava Akışı Çözümleri
Pasif soğutma, aktif soğutma ve hava akışı çözümleri, soğutma yöntemi, çalışma özellikleri ve uygun iş yükü bakımından farklılık gösterir. Pasif soğutma, ısıyı iletim ve doğal taşınım yoluyla aktarmak için yalnızca bir soğutucu kullanırken, aktif soğutma, sürekli işlemci yükleri sırasında ısıyı daha verimli bir şekilde uzaklaştıran zorlamalı hava akışı oluşturmak için bir soğutucuyu bir fan ile birleştirir. Hava akışı çözümleri, her iki soğutma yönteminin yerini almak yerine onu desteklemek için Raspberry Pi çevresindeki veya kasası içindeki havalandırmayı iyileştirir. Raspberry Pi Ltd.'ye göre, her yaklaşımın etkinliği, bir yöntemin evrensel olarak üstün olmasından ziyade Raspberry Pi modeline, kasa tasarımına, ortam sıcaklığına ve iş yüküne bağlıdır.
| Soğutma yaklaşımı | Çalışma özellikleri | Temel sınırlama | Uygun koşullar |
|---|---|---|---|
| Pasif soğutma | Doğal taşınımlı ve hareketli bileşen içermeyen yalnızca soğutucu | Isı dağılımı soğutucu yüzey alanı, kasa havalandırması ve ortam sıcaklığı ile sınırlıdır | Sessiz çalışma ve düşük bakımın öncelikli olduğu kısa veya aralıklı CPU iş yükleri |
| Aktif soğutma | Zorlamalı hava akışı oluşturmak için bir fan ile birleştirilmiş soğutucu | Elektrik gücü gerektirir ve fan sesi ile hareketli parçalar getirir | Yazılım derlemesi, medya dönüştürme, sunucu iş yükleri veya AI işleme gibi sürekli yüksek CPU kullanımı |
| Hava akışı çözümü | Havalandırmalı kasa veya kasa fanı, soğuk havayı kart boyunca yönlendirir | Performans, engelsiz hava giriş ve çıkış yollarına bağlıdır | Kasa içinde ısı birikimini azaltarak pasif soğutma veya aktif soğutmanın etkinliğini artırır |
Bu nedenle her soğutma yaklaşımı, sabit bir performans düzeyinden ziyade farklı bir çalışma koşulunu destekler. Örneğin, Raspberry Pi Ltd., Raspberry Pi 5 Resmî Aktif Soğutucusunun maksimum 1,09 CFM hava akışına ve maksimum 8.000 RPM ±%15 dönüş hızına sahip bir üfleyici fan kullandığını belirterek, aktif soğutmanın sürekli iş yükleri sırasında taşınımla ısı transferini nasıl artırdığını gösterir. Buna karşılık, pasif soğutma tamamen soğutucu tasarımına ve çevredeki hava akışına dayanır ve bu da kasa havalandırmasını ısıl performansında daha önemli bir faktör haline getirir.
Raspberry Pi Soğutma Seçim Faktörleri ve Uyumluluk Hususları
Raspberry Pi soğutma aksesuarı seçimi, yalnızca aksesuar adına değil, Raspberry Pi modeli, gerekli soğutma yöntemi, kasa ve kurulu donanım arasındaki uyumluluğa dayanmalıdır. Raspberry Pi Ltd.'ye göre, kart düzeni, montaj noktaları, konektör yerleşimi ve ısıl aksesuarlar Raspberry Pi nesilleri arasında farklılık gösterir; bu nedenle kurulumdan önce uyumluluk, hedeflenen düzenek için doğrulanmalıdır. En güvenilir seçim sonucu, soğutma gereksinimi hem kartın fiziksel tasarımıyla hem de beklenen çalışma koşullarıyla eşleştiğinde elde edilir. :contentReference[oaicite:0]{index=0}
En güvenilir seçim sonucu, soğutma gereksinimi hem kartın fiziksel tasarımıyla hem de beklenen çalışma koşullarıyla eşleştiğinde elde edilir.
Aşağıdaki kontrol listesi, temel seçim faktörlerini ölçülebilir uyumluluk koşullarına ayırır, böylece her kriter bağımsız olarak değerlendirilebilir. Aynı değerlendirme süreci, soğutma donanımını kasalar, HAT'ler, depolama veya diğer genişletme aksesuarlarıyla birleştirirken Raspberry Pi aksesuarları merkezi aracılığıyla da uygulanabilir. :contentReference[oaicite:1]{index=1}
| Seçim faktörü | Uyumluluk koşulu | Seçim sonucu |
|---|---|---|
| Raspberry Pi modeli | Soğutma aksesuarı, hedeflenen Raspberry Pi neslini açıkça desteklemeli ve işlemci konumu ile montaj sistemiyle uyumlu olmalıdır. | Yalnızca desteklenen tam Raspberry Pi modelini listeleyen aksesuarları seçin. |
| Soğutma gereksinimi | Soğutma yöntemi, beklenen işlemci ısıl talebine ve çalışma süresine karşılık gelmelidir. | Pasif veya aktif soğutmayı, tüm kartlarda aynı gereksinimler olduğunu varsaymak yerine, hedeflenen sürekli iş yüküyle eşleştirin. |
| Fan konektör uyumluluğu | Raspberry Pi Ltd.'ye göre, Raspberry Pi 5, uyumlu fan aksesuarları için özel bir 4 pinli JST-SH PWM fan konektörü kullanır. | Kablo adaptörlerine güvenmek yerine bu konektör için tasarlanmış bir fan seçin. |
| Mekanik boşluk | Soğutucu, fan, kasa, HAT, SSD adaptörü ve GPIO erişimi birbirine fiziksel olarak müdahale etmemelidir. | Düzeneği birleştirmeden önce dikey boşluğu ve bileşen aralığını onaylayın. |
| Kasa havalandırması | Kurulumdan sonra hava giriş ve çıkış açıklıkları engelsiz kalmalıdır. | Kasa boyunca kısıtlanmamış hava akışını koruyan bir düzenek seçin. |
Raspberry Pi Ltd.'ye göre, Raspberry Pi işlemciler 80 °C sıcaklıkta ısıl kısmaya başlar ve 85 °C sıcaklıkta ek kısma uygular; bu da üretici tanımlı bu eşik değerleri, bir soğutma düzeneğinin amaçlanan çalışma koşulunu karşılayıp karşılamadığını değerlendirirken pratik referans noktaları haline getirir. Örneğin, sürekli CPU etkinliği tekrar tekrar 80 °C kısma eşiğine ulaşıyorsa, yalnızca pasif soğutmaya güvenmek yerine uyumlu bir aktif soğutma çözümü seçmek, aynı iş yükü altında işlemci performansını korumaya yardımcı olabilir. :contentReference[oaicite:2]{index=2}
Uyumluluk, yalnızca Raspberry Pi kartı ve soğutucu arasında değil, tüm donanım düzeneği genelinde doğrulanmalıdır.
Uyumluluk, yalnızca Raspberry Pi kartı ve soğutucu arasında değil, tüm donanım düzeneği genelinde doğrulanmalıdır. Raspberry Pi Ltd., 16 mm ara parçalara sahip Raspberry Pi 5 M.2 HAT+'ın Resmî Aktif Soğutucu ile uyumlu olduğunu, M.2 HAT+ Compact'ın ise uyumlu olmadığını belirtir. Bu örnek, doğru bir soğutma seçiminin tek bir uyumluluk iddiasına değil, Raspberry Pi modeli, aksesuar boyutları, konektör düzeni ve kasa konfigürasyonunun birleşik uyumuna bağlı olduğunu gösterir. :contentReference[oaicite:3]{index=3}
Farklı Raspberry Pi İş Yükleri için Soğutma Aksesuarları Seçimi
Raspberry Pi iş yükü, bir soğutma seçimini etkileyen temel faktördür çünkü iş yükü süresi ısıl talebi belirler. Kod yazma, web'de gezinme veya GPIO testi gibi aralıklı etkinlikler, görevler arasında ısının dağılmasına izin veren kısa işlemci etkinliği dönemleri oluştururken, sürekli kullanım—yazılım derlemesi, medya dönüştürme, AI çıkarımı veya sürekli sunucu çalıştırma dahil—işlemciyi uzun süreli yük altında tutar ve sürekli ısı giderme ihtiyacını artırır. Raspberry Pi Ltd., işlemci sıcaklığı ve saat hızının çalışma sırasında otomatik olarak yönetildiğini belirtir; bu da iş yükü süresini, her senaryo için tek bir aksesuara güvenmek yerine soğutma aksesuarlarını seçerken pratik bir kriter haline getirir. :contentReference[oaicite:0]{index=0}
Farklı iş yükü desenleri bu nedenle farklı ısıl talepler oluşturur.
Farklı iş yükü desenleri bu nedenle farklı ısıl talepler oluşturur. Örneğin, Tim Downey tarafından yapılan bağımsız testler, 2.0 GHz hız aşırtmalı dört iş parçacıklı sysbench CPU iş yükü çalıştıran bir Raspberry Pi 4'ü ölçmüş ve soğutma olmadan yaklaşık 216 saniyelik bir kıyaslama süresi kaydederken, 30 mm'lik bir fan eklenmesi kıyaslama süresini yaklaşık 178,6 saniyeye düşürmüş ve aynı test koşullarında gözlemlenen işlemci sıcaklığını yaklaşık 64 °C ile sınırlandırmıştır. Bu modele özgü örnek, aktif hava akışının sürekli işlemci yoğun iş yükleri sırasında kalıcı performansı iyileştirebileceğini göstermektedir, ancak her Raspberry Pi modeli veya kasa konfigürasyonu için evrensel bir sonuç olarak yorumlanmamalıdır. :contentReference[oaicite:1]{index=1}
İş yükü koşulları bu nedenle sabit proje kategorileri olarak değil, soğutma özellikleriyle eşleştirilmelidir.
İş yükü koşulları bu nedenle sabit proje kategorileri olarak değil, soğutma özellikleriyle eşleştirilmelidir. NAS, otomasyon merkezi veya diğer home server cooling accessories senaryoları gibi sürekli hizmetler, pasif veya aktif soğutma seçmeden önce sürekli çalışma koşullarının değerlendirilmesini genellikle haklı çıkarırken, kısa süreli görevler işlemciye daha az sürekli ısıl talep yükler. Uygun soğutma yöntemini seçtikten sonra, soğutma aksesuarlarını doğru şekilde install cooling accessories için ayrı bir kılavuzu izleyin, çünkü kurulum kalitesi ve soğutma seçimi farklı hedeflere sahip farklı kararlardır. :contentReference[oaicite:2]{index=2}

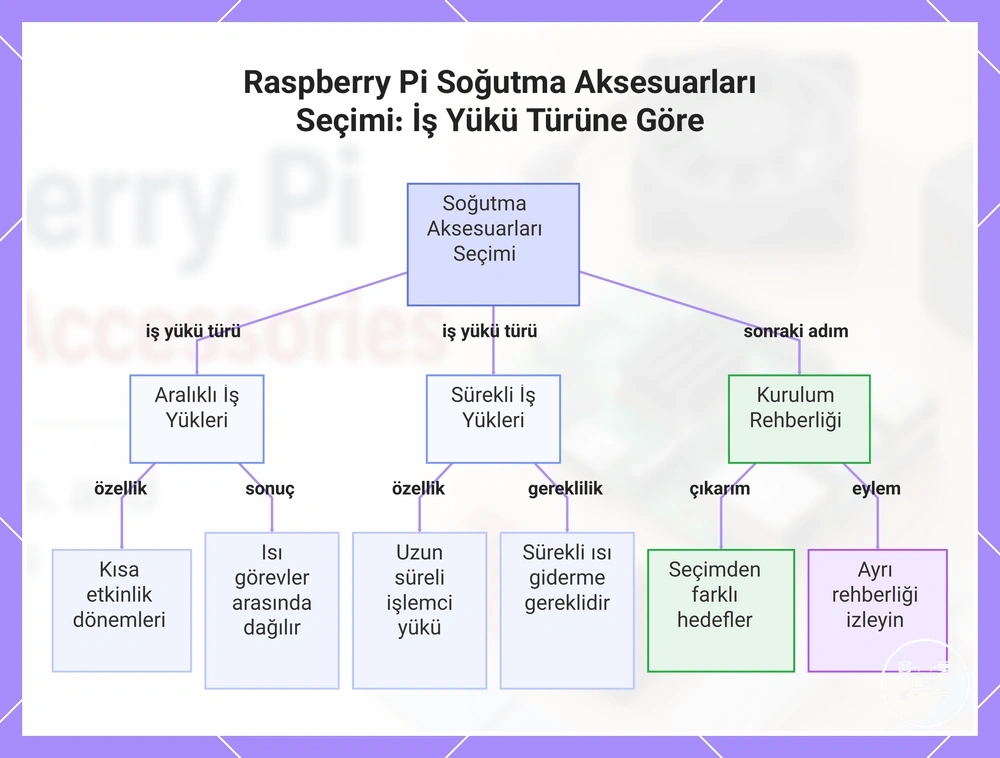

Bu grafik, iş yükü süresinin Raspberry Pi için soğutma ihtiyaçlarını nasıl belirlediğini, aralıklı ve sürekli iş yüklerini karşılaştırarak gösterir ve kurulum rehberliğinin ayrı olduğunu belirtir.
Bu grafik, iş yükü süresinin Raspberry Pi için soğutma ihtiyaçlarını nasıl belirlediğini, aralıklı ve sürekli iş yüklerini karşılaştırarak gösterir ve kurulum rehberliğinin ayrı olduğunu belirtir.
Raspberry Pi Soğutma Performans Sınırları ve Aşırı Isınma Hususları
Raspberry Pi aşırı ısınması, sürekli işlemci ısısının sistemin saat hızını düşürmesine neden olduğu bir ısıl sorundur, ancak bir soğutma aksesuarı olası her nedeni ortadan kaldıramaz. Raspberry Pi Ltd., 80 °C yumuşak sıcaklık sınırı ve 85 °C sert sınır belgelemektedir; işlemci sıcaklığı bu sınırlara ulaştıkça giderek daha güçlü performans kontrolleri uygulanır. Bir soğutucu, zorlu bir iş yükü altında ısı birikimini azaltır; her kasa, ortam sıcaklığı veya kurulum koşulunda sınırsız performansı garanti etmez. :contentReference[oaicite:0]{index=0}
Sürekli kullanımda saat hızının düşmesi gibi bir aşırı ısınma belirtisi, öncelikle çalışma koşuluna eşleştirilmelidir.
Sürekli kullanımda saat hızının düşmesi gibi bir aşırı ısınma belirtisi, öncelikle çalışma koşuluna eşleştirilmelidir. Sürekli işlemci yoğun bir iş yükü, kısıtlı kasa hava akışı, yüksek ortam sıcaklığı, tıkalı bir fan veya işlemci ile soğutucu arasındaki zayıf temas, her biri ısıl stresi artırabilir; uygun müdahale, aksesuarı değiştirmeden önce hava akışını, fan çalışmasını, soğutucu temasını ve iş yükü davranışını doğrulamaktır. Örneğin, işlemci sıcaklığı aynı görev sırasında belgelenen 80 °C kontrol noktasına tekrar tekrar yaklaştığında, iyileştirilmiş havalandırma veya doğru şekilde takılmış aktif soğutma uygun bir hafifletmedir; bu kontrollerden sonra kalıcı kısma, soğutma kapasitesinin veya başka bir düzenek faktörünün çözülmediğini gösterir. :contentReference[oaicite:1]{index=1}
Bu koşullar, başka bir genel soğutma önerisinden ziyade daha kapsamlı bir teşhis gerektirir.
Bir soğutma aksesuarı, doğru şekilde takıldığında ve engelsiz olduğunda ancak hedeflenen iş yükü sırasında Raspberry Pi hâlâ kısma yapıyorsa veya belirti, soğutmanın tek başına çözmediği fan arızası, güç dengesizliği, beklenmedik kapanmalar veya donanım algılama sorunlarını içerdiğinde pratik sınırına ulaşır. Bu koşullar, başka bir genel soğutma önerisinden ziyade daha kapsamlı bir teşhis gerektirir. Sorun sıcaklık kontrolü, hava akışı veya soğutucu kurulumunun ötesine geçtiğinde, overheating and accessory issues için özel kılavuzu kullanın. :contentReference[oaicite:2]{index=2}

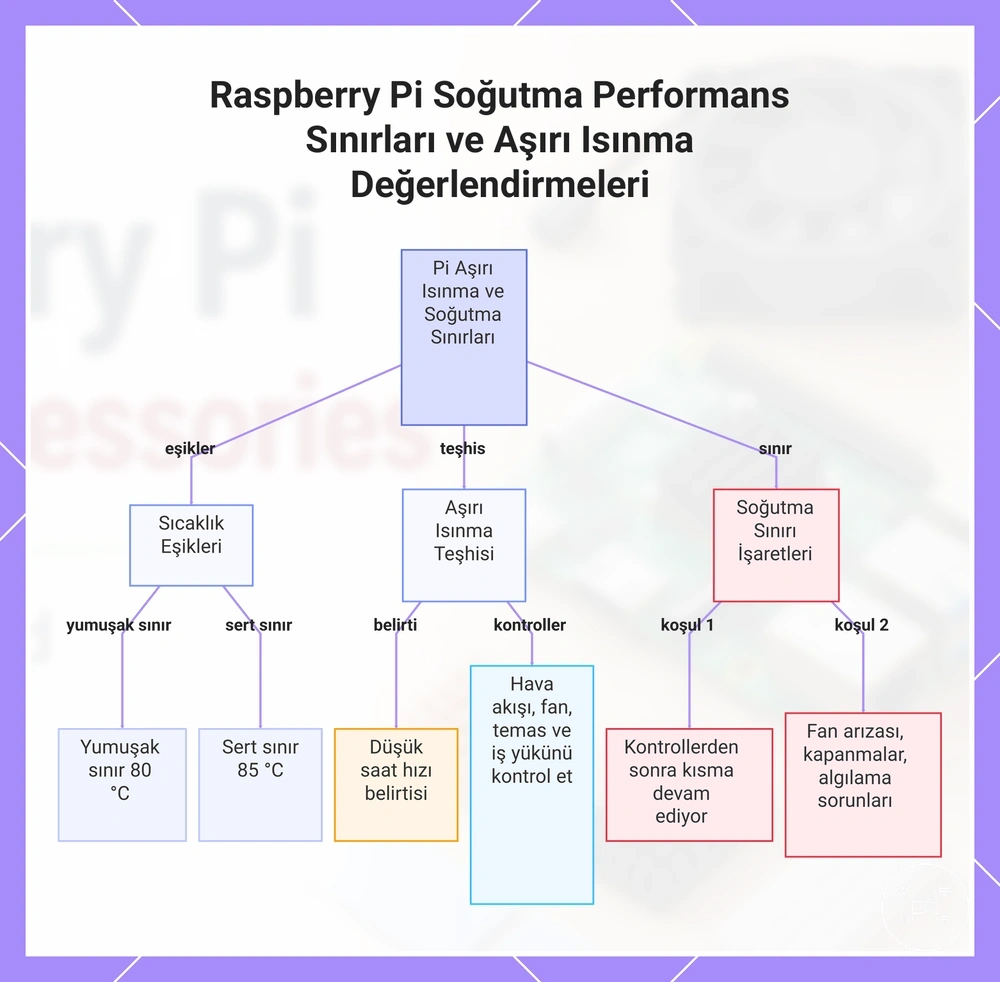

Bu grafik, Raspberry Pi aşırı ısınma durumlarında ısıl eşikleri, teşhis adımlarını ve soğutma sınırı işaretlerini gösterir.
Bu grafik, Raspberry Pi aşırı ısınma durumlarında ısıl eşikleri, teşhis adımlarını ve soğutma sınırı işaretlerini gösterir.
