Raspberry Pi Ekran ve Kablo Aksesuarları Rehberi
Raspberry Pi ekran ve kablo aksesuarları, bir Raspberry Pi kartını HDMI, micro HDMI, mini HDMI veya MIPI DSI arayüzleri aracılığıyla uyumlu bir ekrana bağlayan bağlantı bileşenleridir. Uyumluluk koşullu bir değere sahiptir: kartın port türü, ekranın girişi ve kablo veya adaptör konektörleri eşleşen bir bağlantı yolu oluşturmalıdır.
Uyumluluk koşullu bir değere sahiptir: kartın port türü, ekranın girişi ve kablo veya adaptör konektörleri eşleşen bir bağlantı yolu oluşturmalıdır.
Raspberry Pi belgeleri, Raspberry Pi 4B, 400, 5, 500 ve 500+'ın standart bir HDMI monitör için bir micro-HDMI-HDMI kablosu gerektirdiğini, Raspberry Pi Zero ve Zero 2'nin ise bir mini-HDMI-HDMI kablosu gerektirdiğini belirtir. Bu modele özgü ayrım, bir Raspberry Pi 5 için seçilen bir kablonun, her ikisi de aynı HDMI ekrana bağlansa bile, bir Raspberry Pi Zero 2 için doğru kart tarafı konektörünü sağlamadığı anlamına gelir.
Raspberry Pi ekran aksesuarları, DSI bağlantılı panelleri ve bunların şerit kablolarını da içerir.
Raspberry Pi ekran aksesuarları, DSI bağlantılı panelleri ve bunların şerit kablolarını da içerir. Raspberry Pi Ltd., Raspberry Pi Touch Display 2'nin 720 × 1280 piksel bir panele sahip olduğunu ve iki bağlantı kullandığını belirtir: GPIO gücü ve kartın DSI portuna bir şerit kablo; Raspberry Pi 5 bu bağlantı için 22 yollu - 15 yollu düz esnek bir kablo gerektirir. Kullanıcılar, ekran boyutunu, kablo uzunluğunu veya aksesuar formatını karşılaştırmadan önce Raspberry Pi modelini, kart portunu, ekran arayüzünü ve gerekli konektörleri değerlendirmelidir.
İçindekiler

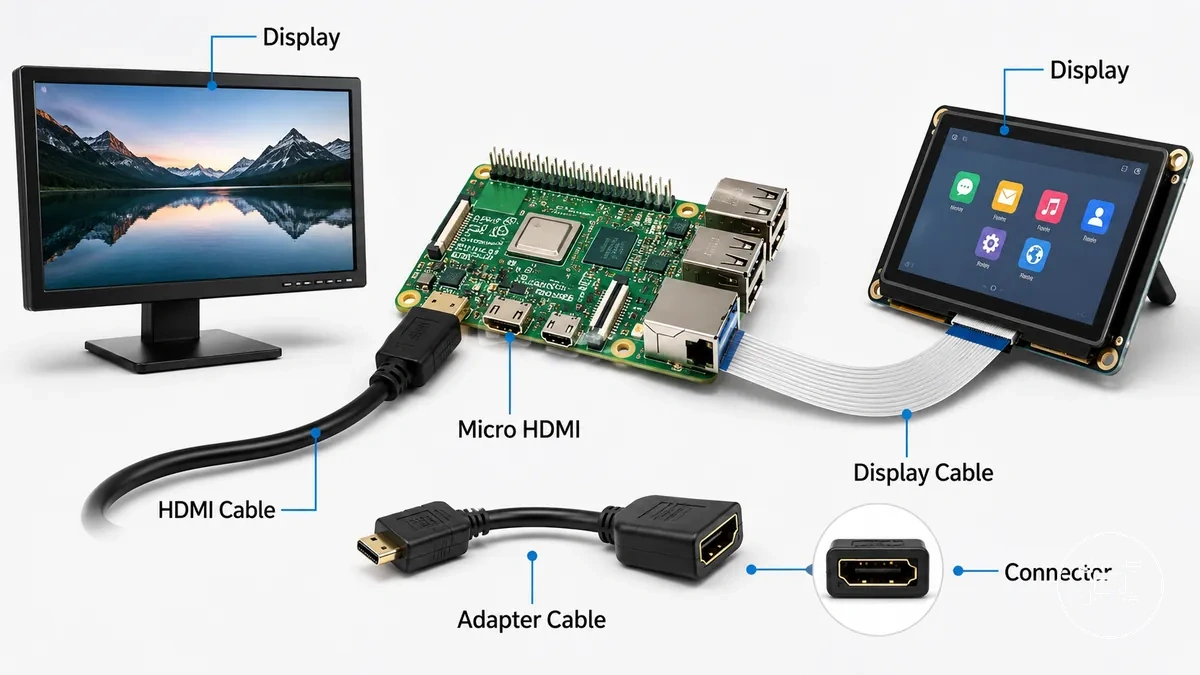

Raspberry Pi Ekran ve Kablo Aksesuarları Genel Bakış
Raspberry Pi ekran aksesuarları, bir Raspberry Pi kartını uyumlu konektörler, ekran arayüzleri ve kablo türleri aracılığıyla bir ekrana bağlayan bileşenlerdir. Bunlar, bir Raspberry Pi portu ile uyumlu bir monitör veya ekran modülü arasında video sinyalleri ileten bir HDMI kablosu, micro HDMI kablosu, ekran kablosu veya adaptör kablosu gibi bir ekran aksesuarını içerir. Raspberry Pi Ltd.'ye göre, desteklenen ekran arayüzleri harici monitörler için HDMI ve uyumlu dokunmatik ekranlar için MIPI DSI'dir; gerekli konektör ise Raspberry Pi modeline bağlıdır. Raspberry Pi aksesuarları içinde özel bir kategori olarak, bu bileşenler genel genişletme veya çevre birimi işlevlerinden ziyade ekran bağlantısı için tasarlanmıştır.
Ekran aksesuarları, kartın çıkış portunu ekranın giriş konektörüyle eşleştirerek Raspberry Pi kartı ile ekran arasındaki fiziksel bağlantıyı kurar. Bir HDMI kablosu, tam boyutlu HDMI portlarına sahip kartları bağlar; bir micro HDMI kablosu, micro HDMI çıkışları kullanan Raspberry Pi 4 ve Raspberry Pi 5 gibi modelleri bağlar; bir adaptör kablosu ise gerektiğinde farklı konektör formatları arasında köprü görevi görür. Örneğin, Raspberry Pi Ltd., Raspberry Pi Touch Display 2'nin 720 × 1280 piksel çözünürlük sağladığını ve Raspberry Pi 5'e 22 yollu - 15 yollu düz esnek bir kablo ile bağlandığını, daha önceki uyumlu kartların ise 15 yollu - 15 yollu bir kablo kullandığını belirtir. Bu, ekran uyumluluğunun, her ekran kablosunun her Raspberry Pi modeline uyduğunu varsaymak yerine, konektör türünü ve kart neslini eşleştirmeye bağlı olduğunu gösterir.

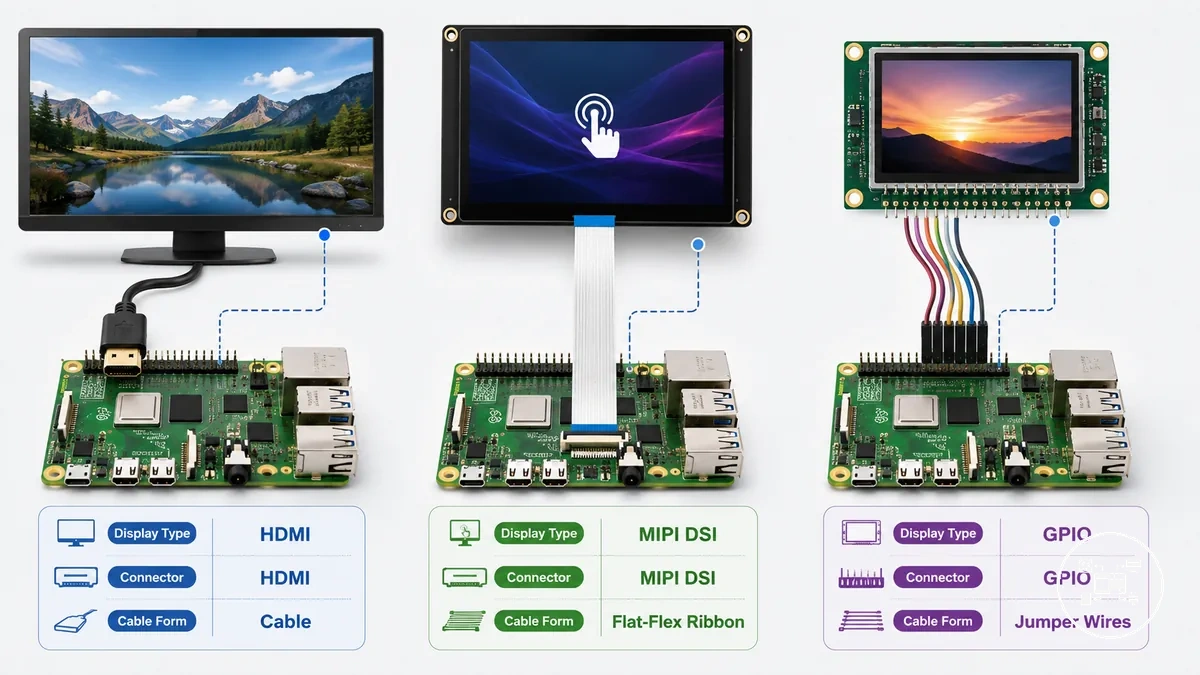

Raspberry Pi Ekran Türleri ve Bağlantı Seçenekleri
Raspberry Pi ekran türleri, ekran türü, bağlantı arayüzü, kablo formu ve konektör gereksinimlerine göre ayrışır. Raspberry Pi Ltd.'ye göre, birincil bağlantı kategorileri harici ekranlar için HDMI, uyumlu dokunmatik ekranlar için MIPI DSI ve seçili gömülü uygulamalar için GPIO bağlantılı ekran modülleridir. Bu arayüzlerin hiçbiri evrensel olarak tercih edilebilir değildir çünkü uyumluluk, ekranın kullanım amacına ve Raspberry Pi kartının mevcut konektörüne bağlıdır.
Raspberry Pi ekran türleri, ekran türü , bağlantı arayüzü , kablo formu ve konektör gereksinimlerine göre ayrışır.
Aşağıdaki karşılaştırma, bir Raspberry Pi ekran aksesuarı seçmeden önce kullanıcıların değerlendirmesi gereken ana bağlantı seçeneklerini ve özellikleri vurgulamaktadır.
| Ekran türü | Bağlantı arayüzü | Kablo formu | Konektör gereksinimi | Tipik kullanım alanı |
|---|---|---|---|---|
| Harici monitör veya televizyon | HDMI | HDMI-HDMI veya micro HDMI-HDMI kablosu | Raspberry Pi kartı ve ekranda eşleşen HDMI konektörü | Masaüstü bilgi işlem, kodlama, medya oynatma ve genel amaçlı projeler |
| Dokunmatik ekran | MIPI DSI | Düz esnek şerit kablo | Raspberry Pi nesli için doğru şerit kabloya sahip uyumlu DSI konektörü | Kiosklar, panolar, endüstriyel arayüzler ve taşınabilir kontrol panelleri |
| Gömülü ekran modülü | GPIO ekran arayüzü | GPIO başlık bağlantısı veya özel arayüz kablosu | GPIO iletişimi için tasarlanmış ekran modülü | Entegre durum veya kontrol ekranlarına sahip elektronik projeler |
Raspberry Pi Ltd.'ye göre, Raspberry Pi Touch Display 2'nin 720 × 1280 piksel doğal çözünürlüğü vardır. Raspberry Pi 5, ekrana 22 yollu - 15 yollu düz esnek bir kablo ile bağlanırken, uyumlu eski Raspberry Pi kartları 15 yollu - 15 yollu bir şerit kablo kullanır. Bu modele özgü konektör farkı, gerekli kablo formunun yalnızca ekran boyutundan ziyade kart nesli tarafından belirlendiğini gösterir.
tarafından belirtilen özel DSI şerit kablosunu gerektirir.
Örneğin, bir HDMI monitöre bağlı bir Raspberry Pi 5, bir micro HDMI-HDMI kablosu gerektirirken, aynı kart Touch Display 2'ye bağlandığında Raspberry Pi Ltd. tarafından belirtilen özel DSI şerit kablosunu gerektirir. display accessories for media center use planlayan kullanıcılar genellikle HDMI bağlantılı ekranları değerlendirir çünkü televizyonlar ve bilgisayar monitörleri yaygın olarak yerel HDMI girişleri sağlarken, DSI ekranlar entegre dokunmatik tabanlı projeler için daha uygundur.

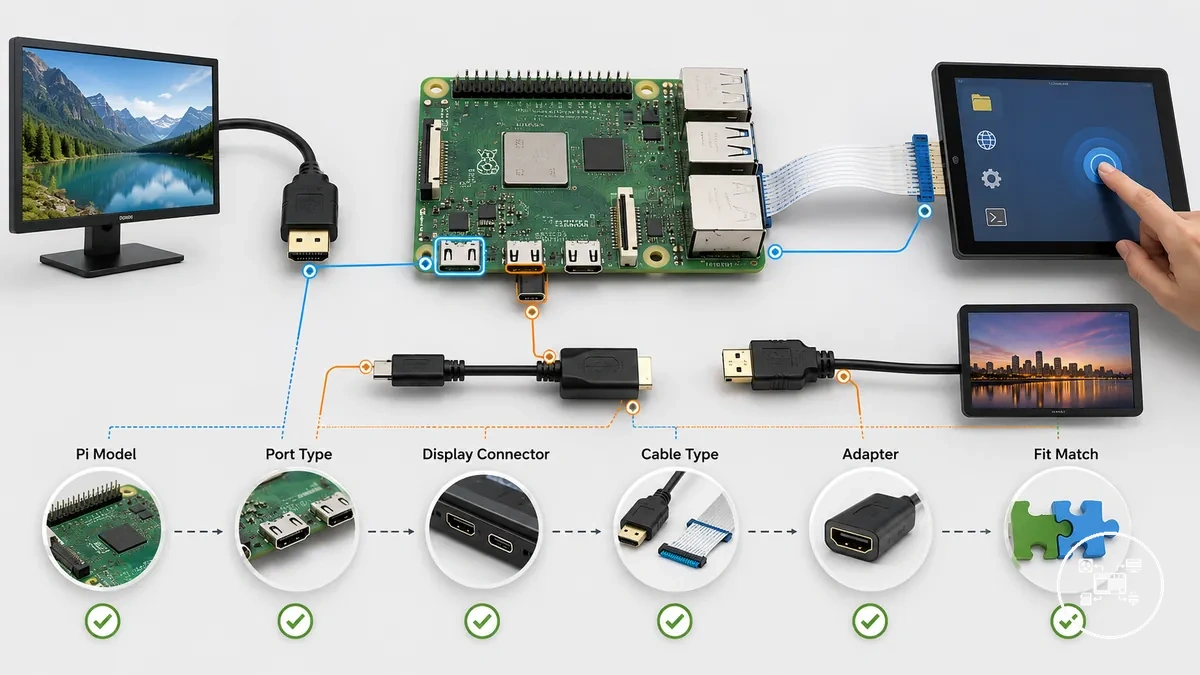

Raspberry Pi Ekran Kablo Uyumluluk Faktörleri
Raspberry Pi ekran kablosu uyumluluğu, Raspberry Pi modeli, port türü, ekran konektörü, kablo türü ve gerekli herhangi bir adaptörün eşleştirilmesine bağlıdır. Raspberry Pi Ltd.'ye göre, Raspberry Pi 5 22 yollu MIPI konektörleri kullanırken, resmi DSI ekranıyla uyumlu eski Raspberry Pi kartları 15 yollu konektörler kullanır. Bu sebeple, bir ekran kablosu yalnızca kart konektörü, ekran konektörü ve kablo özellikleri amaçlanan donanım kombinasyonuyla eşleştiğinde uyumludur.
Aşağıdaki kontrol listesi, bir Raspberry Pi ekran kablosu veya adaptörü seçmeden önce doğrulanması gereken uyumluluk kriterlerini düzenlemektedir.
Aşağıdaki kontrol listesi, bir Raspberry Pi ekran kablosu veya adaptörü seçmeden önce doğrulanması gereken uyumluluk kriterlerini düzenlemektedir. Bu kontroller, ekran bağlantılarına özgüdür ve diğer Raspberry Pi aksesuarlarındaki daha geniş ekran ve kablo uyumluluğu değerlendirmelerini tamamlar.
- Raspberry Pi modeli: Tam kart neslini doğrulayın çünkü Raspberry Pi 5, 22 yollu MIPI konektörleri kullanırken, daha önceki uyumlu kartlar 15 yollu konektörler kullanır.
- Port türü: Kartın, seçilen ekran için belirtilen HDMI, micro HDMI, mini HDMI veya MIPI DSI gibi gerekli arayüzü sağladığını doğrulayın.
- Ekran konektörü: Ekran konektörünün doğrudan karta veya üretici destekli bir adaptör aracılığıyla eşleştiğinden emin olun.
- Kablo uyumluluğu: Raspberry Pi Ltd., Raspberry Pi 5 ile Touch Display 2 için 22 yollu - 15 yollu düz esnek bir kablo belirtirken, Raspberry Pi 4 ve daha önceki uyumlu kartlar 15 yollu - 15 yollu bir şerit kablo kullanır.
- Adaptör gereksinimi: Adaptörü yalnızca donanım belgeleri konektör dönüşümünü açıkça desteklediğinde kullanın.
- Bağlantı koşulu: Kurulumdan önce hem Raspberry Pi donanım yazılımının hem de seçilen ekran arayüzünün amaçlanan donanım kombinasyonunu desteklediğini doğrulayın.
Örneğin, Raspberry Pi Ltd.'ye göre, Raspberry Pi Touch Display 2'nin 720 × 1280 piksel doğal çözünürlüğü vardır ve Raspberry Pi 5'e bağlandığında 22 yollu - 15 yollu bir şerit kablo gerektirir. Pratik anlamda, bu kabloyu 15 yollu - 15 yollu bir şerit kablo ile değiştirmek, ekranın kendisi doğru konektör yapılandırması altında Raspberry Pi sistemlerini desteklese bile gerekli fiziksel bağlantıyı engeller.
Fiziksel kurulum da uyumluluğun bir parçasıdır çünkü kasa boyutları kablo yönlendirmesini ve konektör erişimini etkiler.
Fiziksel kurulum da uyumluluğun bir parçasıdır çünkü kasa boyutları kablo yönlendirmesini ve konektör erişimini etkiler. Bir kasa seçmeden önce, seçilen ekran kablosunun aşırı bükülme veya zorlanma olmadan bağlanabilmesi için yeterli kasalarda kablo erişimi sağladığını doğrulayın.
HDMI, Micro HDMI ve Ekran Adaptör Kablosu Değerlendirmeleri
HDMI, micro HDMI ve adaptör kablosu seçimi, Raspberry Pi kartındaki konektör ve bağlı cihazdaki ekran girişi tarafından belirlenir. Raspberry Pi Ltd.'ye göre, Raspberry Pi 4 Model B ve Raspberry Pi 5 iki micro HDMI çıkış portu sağlarken, Raspberry Pi Zero ve Raspberry Pi Zero 2 W bir mini HDMI konektörü kullanır. Bir HDMI kablosu eşleşen tam boyutlu HDMI portlarına sahip cihazları bağlar, bir micro HDMI kablosu micro HDMI çıkışlı Raspberry Pi modellerini standart HDMI ekranlara bağlar ve bir adaptör kablosu yalnızca her iki cihaz tarafından kullanılan konektör türleriyle eşleştiğinde uygundur. HDMI Licensing Administrator'a göre, standart HDMI, mini HDMI ve micro HDMI, farklı konektör boyutları kullanmalarına rağmen aynı dijital HDMI sinyalini taşır.
HDMI, micro HDMI ve adaptör kablosu seçimi, Raspberry Pi kartındaki konektör ve bağlı cihazdaki ekran girişi tarafından belirlenir.
Bir HDMI kablosu her iki ucunda tam boyutlu HDMI konektörleri kullanırken, bir micro HDMI kablosu bir micro HDMI Raspberry Pi portunu standart bir HDMI ekran girişine bağlar ve bir adaptör kablosu HDMI sinyal standardını değiştirmeden farklı konektör formatları kullanan cihazları birbirine bağlar. Örneğin, Raspberry Pi Ltd.'ye göre, bir Raspberry Pi 5 bir televizyona micro HDMI-HDMI kablosu ile bağlanırken, bir Raspberry Pi Zero 2 W, kart tarafı konektörü farklı olduğu için bir mini HDMI-HDMI kablosu gerektirir. Doğru kablo türünü seçmek, fiziksel konektör uyumluluğunu korur ve Raspberry Pi'nin gerekli port koşulu altında amaçlanan ekran cihazıyla bir video bağlantısı kurmasını sağlar.

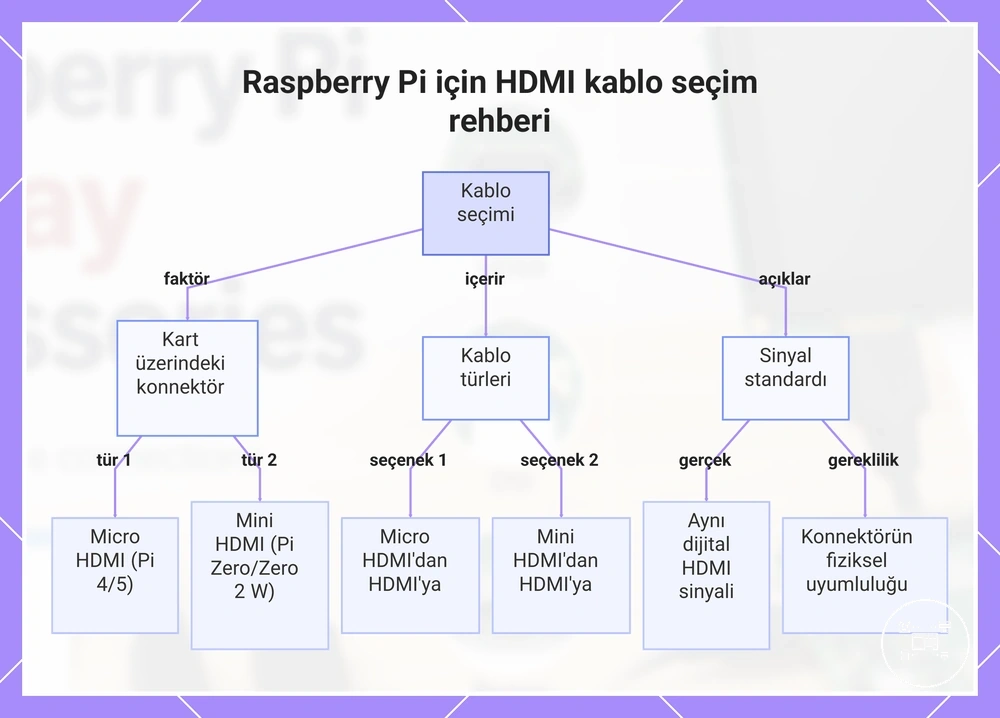

Bu grafik Raspberry Pi modeline ve ekran giriş konnektörüne göre doğru HDMI kablosu türünün nasıl seçileceğini gösterir.
Bu grafik Raspberry Pi modeline ve ekran giriş konnektörüne göre doğru HDMI kablosu türünün nasıl seçileceğini gösterir.
Raspberry Pi Ekran ve Kablo Aksesuarlarını Seçmek
Raspberry Pi ekran ve kablo aksesuarları, Raspberry Pi modeli, ekran amacı, konektör uyumluluğu, kablo uzunluğu, adaptör ihtiyacı ve güvenilirliği içeren net seçim kriterleri değerlendirilerek seçilmelidir. Raspberry Pi Ltd.'ye göre, Raspberry Pi 5 22 yollu MIPI ekran konektörleri kullanırken, resmi DSI ekranıyla uyumlu eski Raspberry Pi kartları 15 yollu konektörler kullanır; bu da kart neslini herhangi bir ekran kablosu veya aksesuarı satın almadan önceki ilk uyumluluk kriteri haline getirir.
Aşağıdaki kontrol listesi, her aksesuarın ürün sıralaması veya marka tercihi yerine kullanım koşuluna göre değerlendirilebilmesi için ana karar faktörlerini düzenler.
Aşağıdaki kontrol listesi, her aksesuarın ürün sıralaması veya marka tercihi yerine kullanım koşuluna göre değerlendirilebilmesi için ana karar faktörlerini düzenler.
- Raspberry Pi modeli: Konektör düzenleri nesiller arasında farklılık gösterdiğinden tam kartı doğrulayın. Raspberry Pi Ltd., Raspberry Pi 4 Model B ve Raspberry Pi 5'in çift micro HDMI çıkışı sağladığını, Raspberry Pi Zero ve Raspberry Pi Zero 2 W'nin ise bir mini HDMI konektörü kullandığını belirtir.
- Ekran amacı: Aksesuarı kullanım amacına göre eşleştirin. Raspberry Pi belgelerine göre, HDMI ekranlar harici monitörler ve televizyonlar için tasarlanmışken, MIPI DSI ekranlar uyumlu entegre dokunmatik ekran projeleri için tasarlanmıştır.
- Konektör uyumluluğu: Kart konektörü, ekran konektörü ve kablo özelliklerinin eşleştiğini doğrulayın. Raspberry Pi Ltd., Touch Display 2'nin Raspberry Pi 5 ile 22 yollu - 15 yollu şerit kablo ve daha önceki uyumlu kartlarla 15 yollu - 15 yollu şerit kablo gerektirdiğini belirtir.
- Kablo uzunluğu: Kurulum noktasına aşırı gerginlik veya gereksiz gevşeklik olmadan ulaşan bir kablo seçin. Raspberry Pi belgeleri, kablo uyumluluğunu kablo uzunluğundan ziyade konektör türüne göre belirler, bu nedenle uzunluk yalnızca konektör uyumluluğu onaylandıktan sonra değerlendirilmelidir.
- Adaptör ihtiyacı: Adaptörü yalnızca Raspberry Pi çıkış konektörü ve ekran girişi aynı ekran arayüzünü desteklerken farklı fiziksel konektör formatları kullandığında kullanın.
- Güvenilirlik: Konektör tutuşunu, kablo yapısını ve üreticinin uyumluluk yönergelerine uygunluğu değerlendirin çünkü güvenli fiziksel bağlantılar, aralıklı ekran sinyali kaybı olasılığını azaltır.
Örneğin, Raspberry Pi Ltd.'ye göre, Touch Display 2'ye bağlı bir Raspberry Pi 5 22 yollu - 15 yollu bir şerit kablo gerektirirken, aynı Raspberry Pi 5 bir televizyona bağlandığında bir micro HDMI-HDMI kablosu gerektirir. Aksesuarları Raspberry Pi modeli, konektör özellikleri ve ekran amacına göre eşleştirerek seçmek, fiziksel olarak uyumsuz kablolar satın almayı önlemeye yardımcı olur. Uyumlu aksesuarları seçtikten sonraki adım, kurulum sırasında Raspberry Pi aksesuarlarını bağlama işlemini doğru şekilde gerçekleştirmektir.

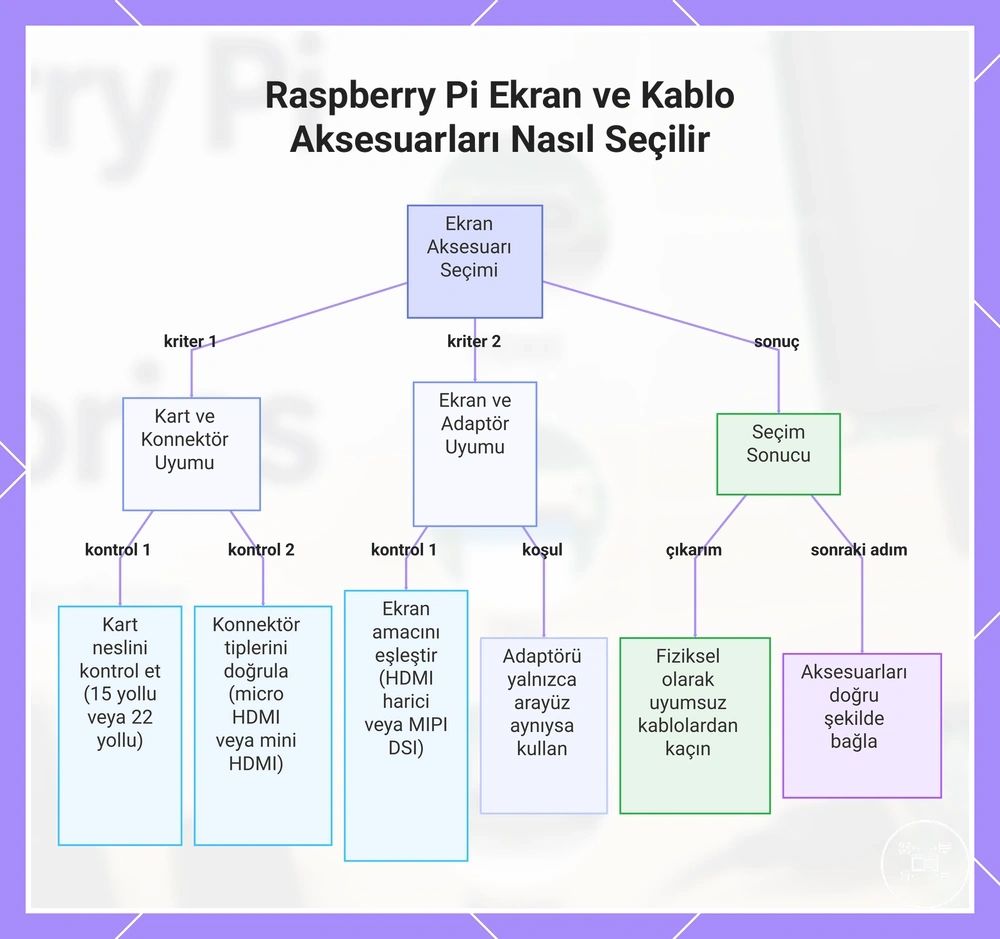

Bu grafik, Raspberry Pi ekran ve kablo aksesuarlarını seçerken kullanılan temel kriterleri ve beklenen sonucu özetler.
Bu grafik, Raspberry Pi ekran ve kablo aksesuarlarını seçerken kullanılan temel kriterleri ve beklenen sonucu özetler.
Raspberry Pi Ekran Bağlantı Sorunları ve Yaygın Nedenler
Raspberry Pi ekran bağlantı sorunları genellikle sinyal olmaması, aralıklı görüntü, yanlış çözünürlük veya güç alan ancak video gelmeyen ekran olarak ortaya çıkar. Olası neden, HDMI bağlantısı veya micro HDMI bağlantısı, kablo durumu, ekran güç durumu, Raspberry Pi önyükleme durumu ve ekran yapılandırması arasında kontrol edilmelidir. Raspberry Pi belgeleri, kartta birden fazla HDMI portu olduğunda birincil monitörün HDMI0 olarak işaretlenmiş portu kullanması gerektiğini belirtir, ancak boş bir ekran yine de başka bir fiziksel veya yazılım koşulundan kaynaklanabilir.
Aşağıdaki tanı kontrol listesi, her belirtiyi olası bir nedene ve doğrulama kontrolüne göre düzenler.
Aşağıdaki tanı kontrol listesi, her belirtiyi olası bir nedene ve doğrulama kontrolüne göre düzenler. Ekran ayarlarını değiştirmeden önce fiziksel kontrolleri tamamlayın çünkü güçsüz bir monitör, yanlış giriş, uygun olmayan kablo veya eksik önyükleme, bir yapılandırma hatasıyla aynı görünür belirtiyi üretebilir.
- Sinyal yok: Ekran güç alamıyor veya farklı bir girişe ayarlanmış olabilir. Ekran güç durumunu doğrulayın, Raspberry Pi'ye bağlı HDMI girişini seçin ve ekipman kapalıyken her iki kablo ucunu yeniden bağlayın.
- Boş HDMI ekranı: HDMI bağlantısı yanlış kart portu veya kablo formatı kullanıyor olabilir. Raspberry Pi Ltd., Raspberry Pi 4 Model B, Raspberry Pi 5, Raspberry Pi 400, Raspberry Pi 500 ve Raspberry Pi 500+ için micro-HDMI-HDMI kabloları belirtirken, Raspberry Pi Zero modelleri mini-HDMI-HDMI kabloları gerektirir; iki HDMI çıkışına sahip kartlar, birincil monitör için HDMI0 kullanmalıdır.
- Aralıklı görüntü: Gevşek bir konektör, hasarlı kablo durumu veya desteklenmeyen adaptör yolu ekran sinyalini kesebilir. Kabloyu konektör hasarı veya keskin bükülmeler açısından inceleyin, gereksiz adaptörleri çıkarın ve Raspberry Pi modeli için belgelenmiş kablo türünü test edin.
- Güç alan ancak görüntü olmayan ekran: Ekran çalışırken Raspberry Pi önyükleme işlemini tamamlamamış olabilir. Raspberry Pi belgeleri, Raspberry Pi 4 ve sonraki amiral gemisi modellerin, önyükleme ortamı olmadan güç verildiğinde bir HDMI ekranda önyükleyici tanı bilgileri gösterebileceğini belirtir; bu, temel bir HDMI çıkış kontrolünü yüklü bir işletim sistemi sorunundan ayırır.
- Yanlış çözünürlük veya kararsız çıkış: Etkin ekran modu, monitörün bildirilen yetenekleri veya mevcut yapılandırmasıyla eşleşmiyor olabilir. Raspberry Pi OS normalde her iki cihaz tarafından desteklenen en yüksek çözünürlüğü ve yenileme hızını seçer; algılanan ekranı ve yapılandırılmış modu yalnızca güç, giriş seçimi, kablo durumu, adaptör kullanımı ve port seçimi kontrol edildikten sonra doğrulayın.
Örneğin, Raspberry Pi Ltd., Raspberry Pi 4 Model B ve Raspberry Pi 5'in her birinin kart belgelerinde HDMI0 ve HDMI1 olarak etiketlenmiş iki micro HDMI portu sağladığını belirtir. Doğrulanmış bir micro-HDMI-HDMI kablosunu ve aynı monitörü HDMI1'den HDMI0'a taşımak, kablo, ekran ve güç değişkenlerini sabit tutarken port koşulunu test eder. HDMI0'da sinyal gelmesi, sorunu orijinal bağlantı yoluna daraltır; sorun devam ederse kablo, monitör girişi, önyükleme durumu veya yapılandırma çözülmemiş değişkenler olarak kalır.
Bu kontroller ekrana özgü belirtileri ele alır ve her donanım kombinasyonu için tek bir evrensel neden belirlemez.
Bu kontroller ekrana özgü belirtileri ele alır ve her donanım kombinasyonu için tek bir evrensel neden belirlemez. Depolama, USB, işletim sistemi başlatma ve genel güç iletim hataları, ekran bağlantı sonucunu etkilediklerinde daha geniş kapsamlı display and cable troubleshooting sürecine aittir.
Depolama, USB, işletim sistemi başlatma ve genel güç iletim hataları, ekran bağlantı sonucunu etkilediklerinde daha geniş kapsamlı display and cable troubleshooting sürecine aittir.

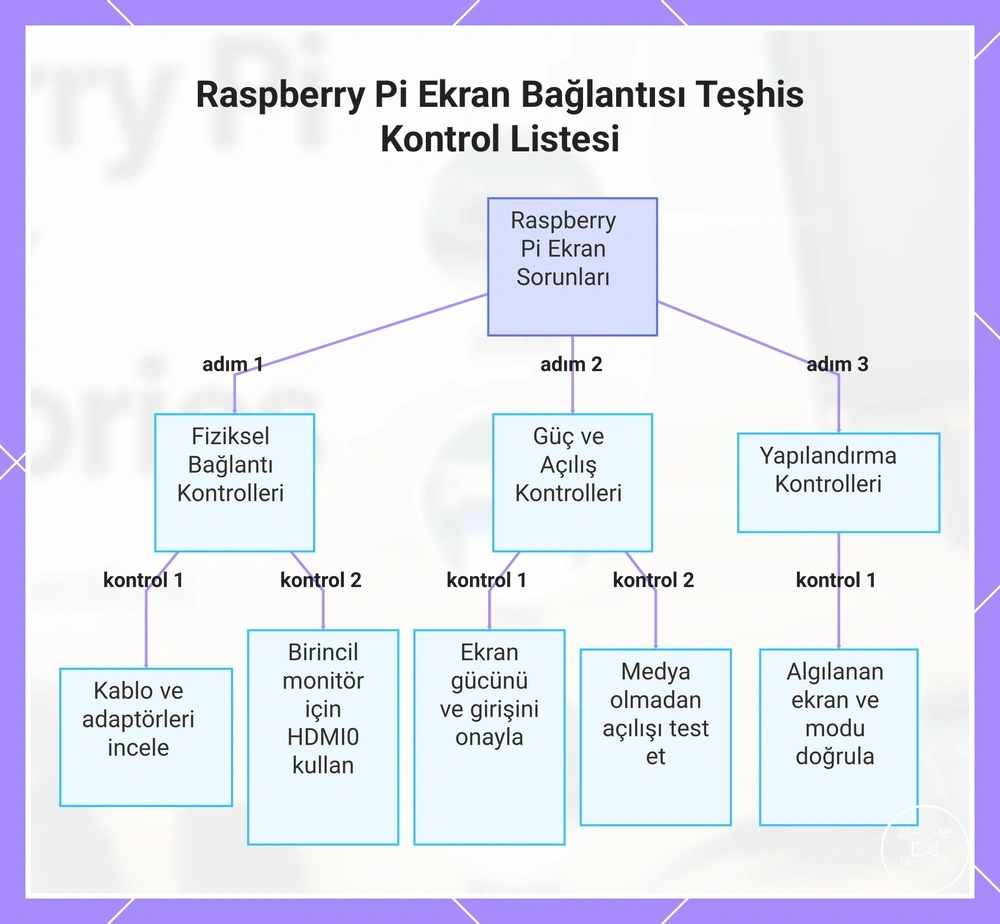

Bu grafik, yapılandırma değişikliklerinden önce fiziksel kontrollerden başlayarak, yaygın Raspberry Pi ekran bağlantısı sorunlarını teşhis etmek için önerilen kontrol sırasını gösterir.
