Raspberry Pi Aksesuarları Uyumluluk Rehberi

Raspberry Pi aksesuarları yalnızca aksesuarın hedef kart modeli, fiziksel düzeni, konektör türü, elektriksel gereksinimi ve amaçlanan çalışma koşuluyla eşleşmesi durumunda uyumludur. Uyumluluk evrensel değil, koşulludur: bir kasa, kablo, güç kaynağı, soğutma bileşeni, ekran veya genişletme kartı bir Raspberry Pi modeli için uygun olabilirken bir başkası için uygun olmayabilir.

Raspberry Pi aksesuarları dört uyumluluk koşuluna göre kontrol edilmelidir: desteklenen kart nesli, gerekli arayüz, muhafaza veya montaj uyumu ve belirtilen güç girişi.

Raspberry Pi aksesuarları dört uyumluluk koşuluna göre kontrol edilmelidir: desteklenen kart nesli, gerekli arayüz, muhafaza veya montaj uyumu ve belirtilen güç girişi. Raspberry Pi belgeleri Raspberry Pi 4 Model B'yi iki adet micro-HDMI bağlantı noktası, 40 pinli bir GPIO başlığı, 5 V ve 3 A'de USB-C güç ve ayrı 15 pinli CSI ve DSI konektörleriyle listeler; Raspberry Pi 5'i ise iki adet micro-HDMI bağlantı noktası, 40 pinli bir GPIO başlığı, 5 V ve 5 A'de USB-C güç ve iki adet 22 pinli birleşik CSI/DSI konektörüyle listeler.

• Kart desteği: Aksesuar belgeleri, hedeflenen Raspberry Pi modelini veya kart neslini açıkça içermelidir.
• Bağlantı eşleşmesi: Aksesuar fişi, soketi, pin düzeni veya şerit kablo biçimi, ilgili kart arayüzüyle eşleşmelidir.
• Fiziksel uyum: Bir kasa veya monte edilmiş aksesuar, kart ana hatları, montaj noktaları, bileşen boşlukları, havalandırma yolu ve bağlantı noktası konumlarıyla uyumlu olmalıdır.
• Elektriksel uyum: Bir güç aksesuarı, bağlı çevre birim yükü altında kartın belirtilen voltajını ve akımını sağlamalıdır.

Örneğin Raspberry Pi, tam çevre birim gücü gerektiğinde Raspberry Pi 5 için 5 V ve 5 A, yani 25 W değerini belirtir. Raspberry Pi, Raspberry Pi 5'in 5 V, 3 A'lık bir kaynaktan çalışabileceğini ancak bu yapılandırmanın aşağı yönlü çevre birim akımını 600 mA ile sınırladığını belirtir; yüksek akımlı bir USB depolama aygıtı ise 5 A yapılandırmasını gerektirebilir.

Model etiketleri tek başına her uyumluluk kontrolünü kapatmaz.

Model etiketleri tek başına her uyumluluk kontrolünü kapatmaz. Raspberry Pi, resmi Raspberry Pi 4 Kasasını Raspberry Pi 4 için tasarlanmış olarak tanımlarken, Raspberry Pi 5 Kasası Raspberry Pi 5 için tasarlanmıştır ve bu kartın soğutma düzenine özgü bir fan bağlantısı içerir; pratik karar, aksesuarı seçmeden önce tam kart modelini ve gerekli her arayüzü doğrulamaktır.

İçindekiler⌄

Raspberry Pi Aksesuarları Uyumluluk Kapsamı ve Uyum Gereksinimleri

Raspberry Pi aksesuarları uyumluluğu, bir aksesuarın hedef kartın modeli, bağlantı arayüzü, fiziksel düzeni, elektriksel gereksinimi ve amaçlanan işleviyle eşleşmesi anlamına gelir. Kapsam, daha geniş Raspberry Pi aksesuarları merkezi içindeki kasaları, güç kaynaklarını, kabloları, ekranları, depolama adaptörlerini, soğutma bileşenlerini, USB aygıtlarını ve GPIO genişletme donanımlarını kapsar.

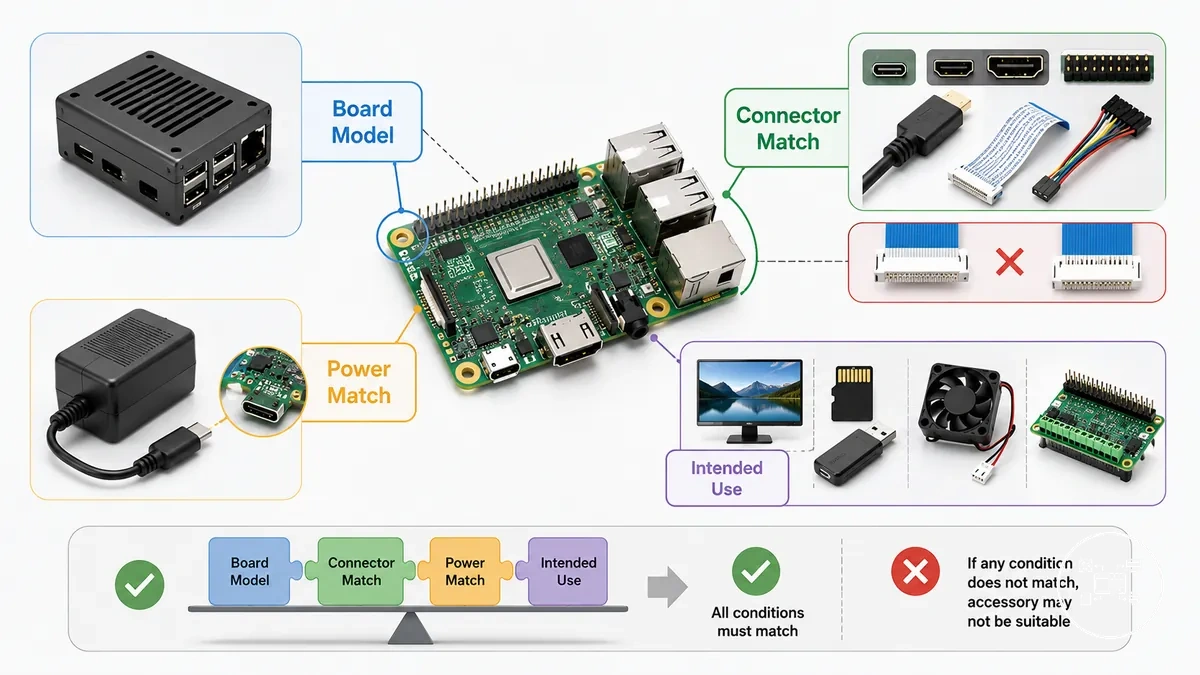

Aşağıdaki görsel, uyum sonucunu belirleyen kart, konektör, güç ve kullanım koşulu kontrollerini göstermektedir.

Bir aksesuar yalnızca gerekli her uyum koşulu sağlandığında uygundur; tek bir konektör veya montaj noktasını eşleştirmek tam uyumluluk sağlamaz. Aşağıdaki görsel, uyum sonucunu belirleyen kart, konektör, güç ve kullanım koşulu kontrollerini göstermektedir.

• Kart sürümü: Aksesuar belgeleri, hedeflenen Raspberry Pi modelini veya bu model tarafından sağlanan bir donanım özelliğini tanımlamalıdır. Raspberry Pi Belgeleri, Build HAT'in 40 pinli GPIO başlığına sahip bilgisayarlara uyduğunu, klavye serisi aygıtların ise bir şerit kablo veya başka bir uzatma aygıtı gerektirdiğini belirtir.
• Konektör: Aksesuar fişi, soketi, pin düzeni ve kablo biçimi, kart arayüzüyle eşleşmelidir. Raspberry Pi Belgeleri, Raspberry Pi 4'e kadar olan amiral gemisi kartların standart 15 pinli bir kamera konektörü kullandığını, oysa Raspberry Pi 5'in mini 22 pinli bir konektör kullandığını ve bu nedenle bir Standart-Mini kamera kablosu gerektirdiğini belirtir.
• Güç: Güç kaynağı, amaçlanan çevre birim yükü altında kart için belirtilen voltajı ve akımı sağlamalıdır. Raspberry Pi Belgeleri, Raspberry Pi 4 Model B için 5 V ve 3 A (15 W) ve Raspberry Pi 5 için 5 V ve 5 A (25 W) değerini belirtir; Raspberry Pi 5 ile 5 V, 3 A'lık bir kaynak kullanmak, kullanılabilir çevre birim akımını 600 mA ile sınırlar.
• Amaçlanan kullanım: Aksesuar, gerekli işlevi ve belirtilen her adaptör, yazılım, montaj veya soğutma koşulunu desteklemelidir. Fiziksel bir bağlantı yalnızca mekanik veya arayüz uyumunu onaylar, tam işlevsel desteği değil.

Örneğin, Raspberry Pi Belgeleri, orijinal Touch Display'in 15 yollu bir ekran konektörüne sahip olduğunu, Raspberry Pi 5'e bağlantının ise 22 yollu-15 yollu esnek düz kablo gerektirdiğini belirtir. Ekran, bu kablo koşulu altında desteklenmeye devam eder, ancak sağlanan 15 yollu kablo tek başına Raspberry Pi 5 konektörüyle eşleşmez.

Ekran, bu kablo koşulu altında desteklenmeye devam eder, ancak sağlanan 15 yollu kablo tek başına Raspberry Pi 5 konektörüyle eşleşmez.

Aksesuar uyumu, seçimden önce tam kart modeli, konektör özellikleri, güç gereksinimi, fiziksel boşluk ve amaçlanan iş yüküne göre kontrol edilmelidir. Aksesuar üreticisi desteklenen modeli veya gerekli çalışma koşulunu belirtmediğinde uyumluluk, evrensel olarak geçerli olmaktan ziyade doğrulanmamış olarak kalır.

Raspberry Pi Kart Sürümleri ve Aksesuar Uyumluluğu

Raspberry Pi kart sürümleri aksesuar uyumluluğunu belirler çünkü her nesil konektör türü, fiziksel düzen, güç özellikleri ve desteklenen arayüzler açısından farklılık gösterebilir. Raspberry Pi Belgelerine göre aksesuarlar, tüm Raspberry Pi kartlarında uyumluluk varsaymak yerine belirli Raspberry Pi modeline veya destekledikleri belgelenmiş donanım arayüzüne göre seçilmelidir.

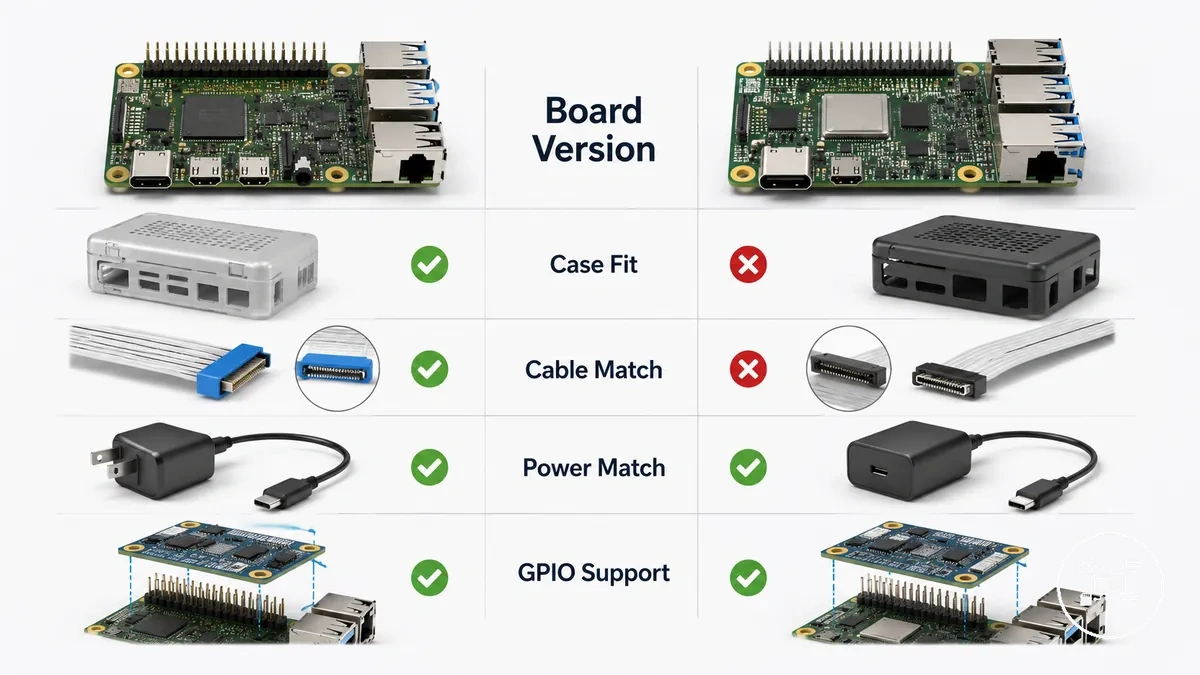

Aşağıdaki kart farklılıkları, aksesuar seçimini en sık etkileyen donanım özelliklerini gösterir.

Aşağıdaki kart farklılıkları, aksesuar seçimini en sık etkileyen donanım özelliklerini gösterir.

• Kart sürümü → Kasalar ve soğutma: Raspberry Pi 5, Raspberry Pi 4 Model B ile karşılaştırıldığında revize edilmiş bir kart düzenine ve bileşen yerleşimine sahiptir; bu yüzden kasalar, aktif soğutucular ve soğutucu bloklar açıkça Raspberry Pi 5 desteğini listelemelidir. Raspberry Pi 4 kasası, konektör ve bileşen konumları farklı olduğundan Raspberry Pi 5 ile otomatik olarak uyumlu değildir.
• Kart sürümü → Kamera ve ekran aksesuarları: Raspberry Pi Belgelerine göre Raspberry Pi 4 Model B ayrı 15 pinli CSI ve DSI konektörleri kullanırken, Raspberry Pi 5 22 pinli CSI/DSI konektörleri kullanır. Mevcut resmi kameralar ve ekranlar yalnızca gerekli 22 pinli-15 pinli adaptör kablosu takıldığında kullanılabilir durumda kalır.
• Kart sürümü → Güç aksesuarları: Raspberry Pi Belgeleri, Raspberry Pi 4 Model B için 5 V, 3 A USB-C güç kaynağı ve Raspberry Pi 5 için 5 V, 5 A USB-C güç kaynağı önerir. Raspberry Pi, Raspberry Pi 5'in 5 V, 3 A'lık bir kaynaktan çalışabileceğini ancak bağlı USB çevre birimleri için kullanılabilir akımın 600 mA'ye düştüğünü de belirtir.
• Kart sürümü → Genişletme donanımı: Standart 40 pinli GPIO özelliklerine uyan HAT'ler, desteklenen Raspberry Pi kartlarında genellikle uyumludur; ancak üretici belgeleri mekanik boşluk, donanım yazılımı desteği ve kartlara özgü kurulum gereksinimlerini de doğrulamalıdır.

Örneğin, Raspberry Pi Belgelerine göre resmi Raspberry Pi Kamera Modülü hem Raspberry Pi 4 Model B'ye hem de Raspberry Pi 5'e bağlanabilir. Ancak Raspberry Pi 5, kartın önceki 15 pinli arayüz yerine 22 pinli bir konektör kullanması nedeniyle Standart-Mini kamera kablosu gerektirir. Kamera uyumlu kalır, ancak kablo gereksinimi kart nesliyle birlikte değişir.

Kamera uyumlu kalır, ancak kablo gereksinimi kart nesliyle birlikte değişir.

Bir aksesuar satın almadan önce tam Raspberry Pi kart sürümünü kontrol etmek, konektör uyumsuzluklarını, kasa uyum sorunlarını, desteklenmeyen soğutma donanımını ve yetersiz güç dağıtımını önlemeye yardımcı olur. Bir aksesuar üreticisi desteklenen Raspberry Pi modellerini veya donanım revizyonlarını açıkça belirtmediğinde uyumluluk, varsayılmak yerine doğrulanmamış olarak değerlendirilmelidir.

Fiziksel Uyum, Bağlantı Noktaları ve Konektör Uyumluluğu

Fiziksel uyum, bağlantı noktaları ve konektör uyumluluğu, bir Raspberry Pi aksesuarının belirli bir karta kurulup kurulamayacağını ve doğru şekilde çalışıp çalışamayacağını belirler. Uyumluluk, aksesuarın konektör türünün, fiziksel boyutlarının, montaj düzeninin ve bağlantı noktası erişiminin hedef Raspberry Pi modeliyle eşleşmesini gerektirir. Raspberry Pi Belgelerine göre mekanik düzen ve arayüz özellikleri karta özgüdür, bu nedenle fiziksel uyumluluk kurulumdan önce doğrulanmalıdır.

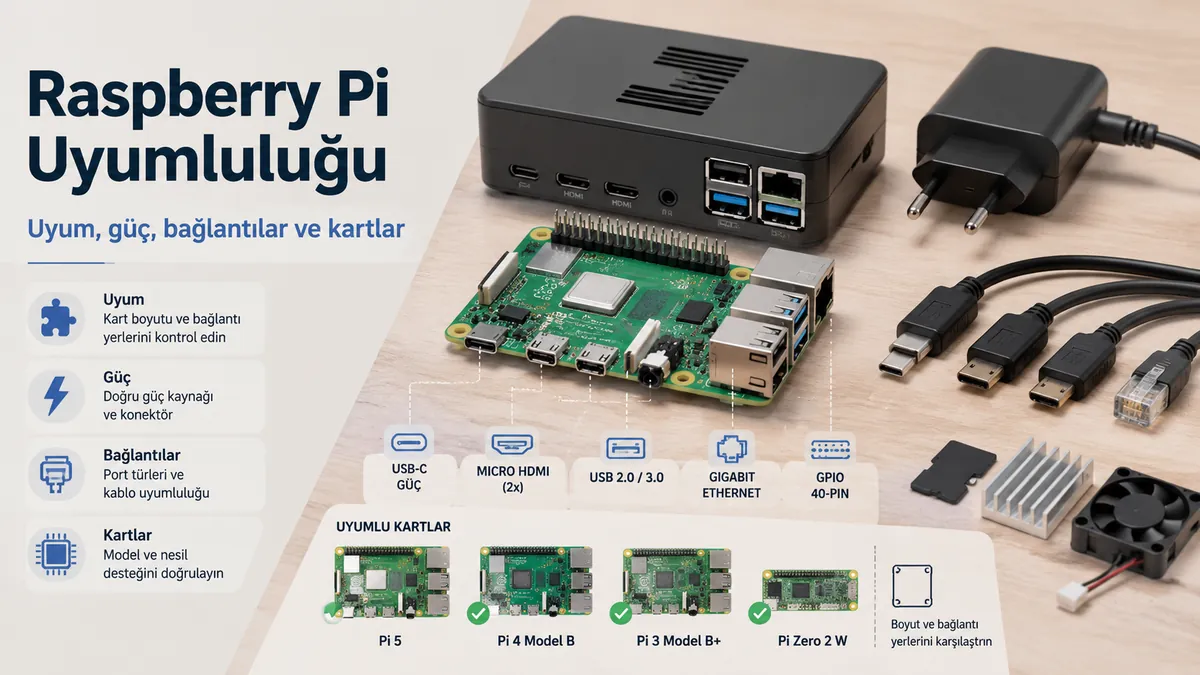

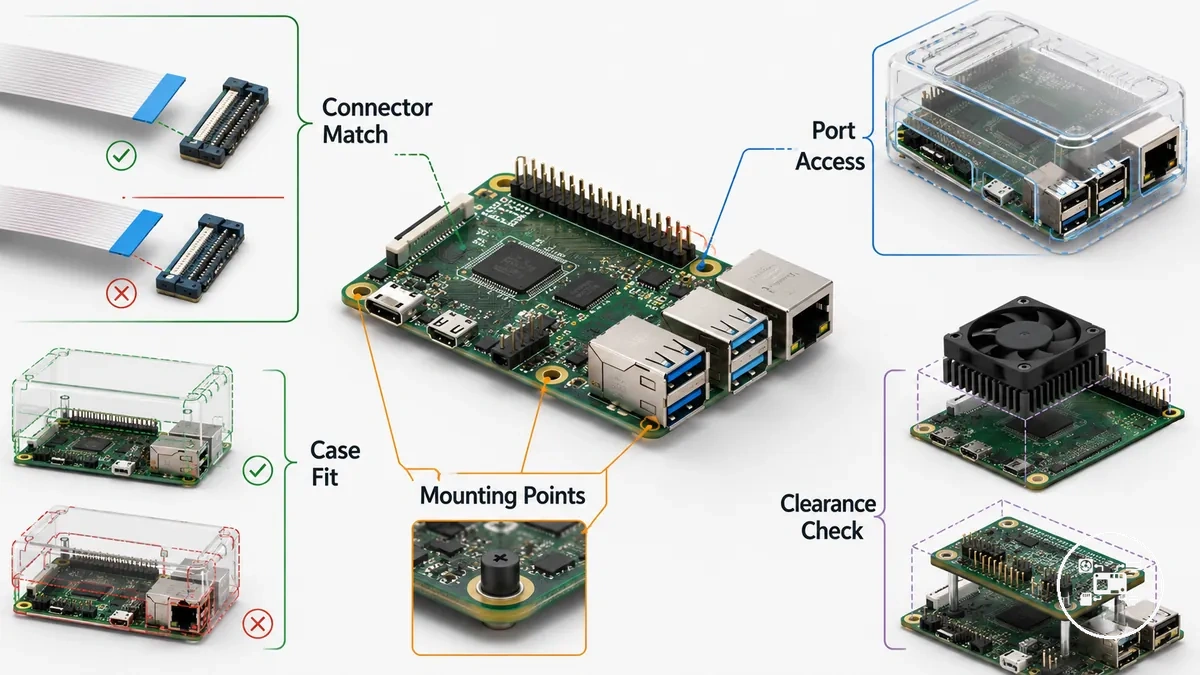

Aşağıdaki açıklamalı görsel, bir aksesuar kurulumundan önce kontrol edilmesi gereken fiziksel alanları vurgulamaktadır.

Aşağıdaki açıklamalı görsel, bir aksesuar kurulumundan önce kontrol edilmesi gereken fiziksel alanları vurgulamaktadır.

• Konektör uyumluluğu: Aksesuar konektörü, kart arayüzüyle eşleşmelidir. Raspberry Pi Belgelerine göre Raspberry Pi 4 Model B ayrı 15 pinli CSI ve DSI konektörleri kullanırken, Raspberry Pi 5 22 pinli CSI/DSI konektörleri kullanır. Önceki kartlar için tasarlanmış kamera ve ekran aksesuarları, Raspberry Pi 5 ile kullanıldığında uyumlu adaptör kabloları gerektirir.
• Bağlantı noktası erişilebilirliği: USB, Ethernet, micro-HDMI, ses ve USB-C güç bağlantı noktaları kurulumdan sonra erişilebilir kalmalıdır. Mekanik olarak uyumlu bir kasa, gerekli harici konektörlere erişimi engelliyorsa işlevsel olarak uyumsuz hale gelir.
• Fiziksel boyutlar: Kasalar, HAT'ler, soğutucu bloklar ve soğutma düzenekleri kart ana hatları, montaj deliği konumları, konektör yerleşimleri ve bileşen boşluklarıyla uyumlu olmalıdır. Bir kasa seçerken, fiziksel korumanın kablo kurulumunu veya bağlantı noktası erişimini kısıtlamadığından emin olmak için kasa uyumu ve kart erişimini doğrulayın.
• Boşluk gereksinimleri: Genişletme kartları ve soğutma donanımı, çevre bileşenlerin üzerinde yeterli dikey ve yatay alan gerektirir. Komşu bileşenlere temas eden veya şerit kablo yönlendirmesini engelleyen bir aksesuar, konektörü doğru şekilde uysa bile fiziksel olarak uyumsuz kabul edilmelidir.

Örneğin, Raspberry Pi Belgelerine göre resmi Kamera Modülü, Standart-Mini kamera kablosu önceki 15 pinli kamera bağlantısını daha yeni 22 pinli arayüze dönüştürdüğünde Raspberry Pi 5 ile uyumlu kalır. Benzer şekilde, kartı fiziksel olarak kabul eden ancak çift micro-HDMI çıkışlarından birini kapatan bir kasa, kart boyutlarıyla eşleşmesine rağmen eş zamanlı ekran erişimini engeller.

Fiziksel uyumluluk, yalnızca konektör şekline değil, hem kart özelliklerine hem de aksesuar üreticisinin desteklenen kurulum gereksinimlerine göre doğrulanmalıdır.

Bir aksesuar satın almadan önce konektör türünü, bağlantı noktası erişilebilirliğini, kart boyutlarını, montaj deliği hizalamasını ve bileşen boşluğunu kontrol etmek, kurulum sorunlarını ve gereksiz adaptör alımlarını önlemeye yardımcı olur. Fiziksel uyumluluk, yalnızca konektör şekline değil, hem kart özelliklerine hem de aksesuar üreticisinin desteklenen kurulum gereksinimlerine göre doğrulanmalıdır.

Güç Kaynağı Uyumluluğu ve Elektriksel Gereksinimler

Güç kaynağı uyumluluğu, Raspberry Pi aksesuarlarının güvenilir çalışma için yeterli ve dengeli elektrik gücü alıp almadığını belirler. Uyumlu bir güç kaynağı, Raspberry Pi kartının gereken giriş voltajı, konektör türü ve akım kapasitesiyle eşleşmeli ve kart ile bağlı aksesuarların birleşik elektrik yükünü desteklemelidir. Raspberry Pi Belgelerine göre Raspberry Pi 4 Model B, 3 A değerinde 5.1 V USB-C güç kaynağı için tasarlanmıştır; Raspberry Pi 5 ise tam kart ve çevre birim güç kapasitesini etkinleştirmek için 5 A değerinde 5 V USB-C güç kaynağı için tasarlanmıştır.

Raspberry Pi aksesuarlarında güç uyumluluğu .

Elektriksel uyumluluk üç kritere bağlıdır: konektör uyumluluğu, çıkış kapasitesi ve aksesuar yükü. Raspberry Pi Belgeleri, hem Raspberry Pi 4 Model B hem de Raspberry Pi 5 için USB-C güç girişini belirtir ancak önerilen akım modele göre farklılık gösterir. Uygun adaptörler ve resmi güç aksesuarlarını seçme konusunda daha ayrıntılı rehberlik için bkz. Raspberry Pi aksesuarlarında güç uyumluluğu.

• Konektör uyumluluğu: Güç konektörü kart girişiyle eşleşmelidir. Raspberry Pi 4 Model B ve Raspberry Pi 5'in ikisi de USB-C güç konektörleri kullanırken, Raspberry Pi 3 Model B+ gibi önceki Raspberry Pi modelleri Micro-USB kullanır.
• Akım kapasitesi: Raspberry Pi Belgelerine göre Raspberry Pi 4 Model B, önerilen 5.1 V, 3 A'lik bir kaynak gerektirirken Raspberry Pi 5, çevre birimler tam kullanılabilir USB güç bütçesini gerektirdiğinde 5 V, 5 A'lik bir kaynak önerir.
• Aksesuar yükü: USB SSD'ler, harici sabit diskler, ekranlar, HAT'ler, soğutma fanları, kameralar ve diğer çevre birimler toplam güç tüketimini artırır. Birleşik elektrik yükü, düşük voltaj uyarıları, çevre birim bağlantısının kesilmesi veya azaltılmış USB güç kullanılabilirliği olasılığını azaltmak için güç kaynağının anma çıkışı dahilinde kalmalıdır.

Örneğin, Raspberry Pi Belgelerine göre Raspberry Pi 5, 5 V, 3 A'lik bir USB-C güç kaynağından çalışabilir ancak bu koşul altında aşağı yönlü USB çevre birim akımı yaklaşık 600 mA ile sınırlıdır. Önerilen 5 V, 5 A'lik güç kaynağını kullanmak, Raspberry Pi 5'te bulunan daha yüksek USB çevre birim akım bütçesini etkinleştirerek yüksek güç tüketen USB aksesuarlarıyla uyumluluğu artırır.

Önerilen 5 V, 5 A'lik güç kaynağını kullanmak, Raspberry Pi 5'te bulunan daha yüksek USB çevre birim akım bütçesini etkinleştirerek yüksek güç tüketen USB aksesuarlarıyla uyumluluğu artırır.

Aksesuarları bağlamadan önce doğru voltaj, konektör türü ve akım değerini eşleştirmek, elektriksel uyumluluğu iyileştirir ve yetersiz kullanılabilir güçten kaynaklanan dengesiz çalışma riskini azaltır. Bir aksesuar üreticisi, Raspberry Pi kartının gereksinimlerinin ötesinde ek elektriksel gereksinimler belirtiyorsa, donanım yapılandırmasının tamamı elektriksel olarak uyumlu kabul edilmeden önce bu gereksinimler de karşılanmalıdır.

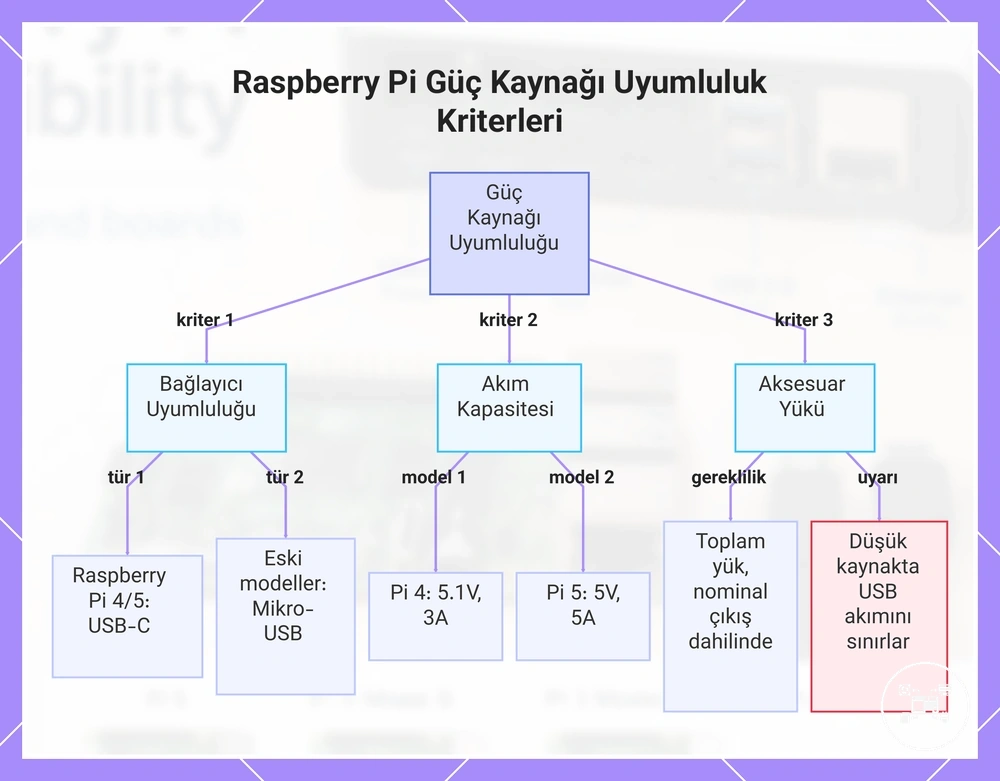

Bu grafik, bir Raspberry Pi kartı ile güç kaynağı arasındaki elektriksel uyumluluğu sağlamak için üç ana kriteri gösterir: bağlayıcı türü, akım kapasitesi ve aksesuar yükü.

Bu grafik, bir Raspberry Pi kartı ile güç kaynağı arasındaki elektriksel uyumluluğu sağlamak için üç ana kriteri gösterir: bağlayıcı türü, akım kapasitesi ve aksesuar yükü.

GPIO Aksesuar Uyumluluğu ve Genişletme Bağlantıları

GPIO aksesuar uyumluluğu, genişletme kartının Raspberry Pi bilgisayarının başlık biçimi, pin işlevleri, elektriksel seviyeleri, desteklenen arayüzleri ve yazılım gereksinimleriyle eşleşmesini gerektirir. Raspberry Pi Belgeleri, mevcut Raspberry Pi kartlarının 2.54 mm pin aralığına sahip 40 pinli bir GPIO başlığı kullandığını ancak eşleşen bir başlığın tam işlevsel uyumluluk sağlamadığını belirtir. :contentReference[oaicite:0]{index=0}

Daha ayrıntılı seçim rehberi GPIO aksesuar uyumluluğu altında mevcuttur.

Bir genişletme kartını bağlamadan önce, gereken GPIO pinlerini, iletişim arayüzünü, kart desteğini, elektriksel sınırları ve kurulum yöntemini doğrulayın. Daha ayrıntılı seçim rehberi GPIO aksesuar uyumluluğu altında mevcuttur.

• Başlık bağlantısı: GPIO aksesuarı, hedef kartın 40 pinli başlığını veya uyumlu bir uzatma bağlantısını kullanmalıdır. Boş başlıklı Raspberry Pi Zero modelleri, geleneksel bir HAT'ın fiziksel olarak bağlanabilmesi için lehimli pinler veya uygun bir pin kiti gerektirir. :contentReference[oaicite:1]{index=1}
• Arayüz desteği: Aksesuar, I²C, SPI, UART, PWM veya genel dijital giriş ve çıkış gibi gerekli işleve atanmış GPIO pinlerini kullanmalıdır. Aksesuar, seçilen yapılandırmanın sağlamadığı bir arayüz, sürücü, ek yük veya pin ataması gerektirdiğinde yalnızca fiziksel hizalama yetersizdir.
• Genişletme kartı desteği: Bir HAT veya GPIO kartı, desteklenen Raspberry Pi modellerini ve gerekli işletim sistemi veya donanım yazılımı koşullarını belirtmelidir. Bir kimlik EEPROM'u, uyumlu bir HAT üzerinde yapılandırmaya yardımcı olabilir ancak aksesuar belgeleri yine de işlevsel gereksinimlerini doğrulamalıdır.
• Mekanik bağlantı: Aksesuar, başlık yönü, montaj noktaları ve gerekli boşlukla uyumlu olmalıdır. Klavye serisi Raspberry Pi bilgisayarlar harici olarak 40 pinli bir GPIO başlığına sahiptir ancak Raspberry Pi Belgeleri, Build HAT'in bu modeller için bir şerit kablo veya başka bir uzatma aygıtı gerektirdiğini belirtir. :contentReference[oaicite:2]{index=2}

Örneğin, Raspberry Pi Belgeleri, Build HAT'in 40 pinli GPIO başlığına sahip Raspberry Pi bilgisayarlara uyduğunu ve uyumlu dört adede kadar motor veya sensörü desteklediğini belirtir. Bir klavye serisi Raspberry Pi bilgisayarda aynı GPIO arayüzü kullanılabilir durumda kalır ancak kasa doğrudan dikey montajı engellediğinden bir şerit kablo veya uzatma aygıtı gerekli bir uyumluluk koşulu haline gelir. :contentReference[oaicite:3]{index=3}

Bir aksesuar tedarikçisi bu koşulları belgelemeden yalnızca pin sayısını belirttiğinde işlevsel uyumluluk doğrulanmamış olarak kalır.

GPIO uyumluluğu, eksiksiz bağlantı yolu üzerinden doğrulanmalıdır: kart modeli, 40 pinli başlık kullanılabilirliği, gerekli pin işlevleri, elektriksel koşullar, mekanik kurulum ve yazılım desteği. Bir aksesuar tedarikçisi bu koşulları belgelemeden yalnızca pin sayısını belirttiğinde işlevsel uyumluluk doğrulanmamış olarak kalır.

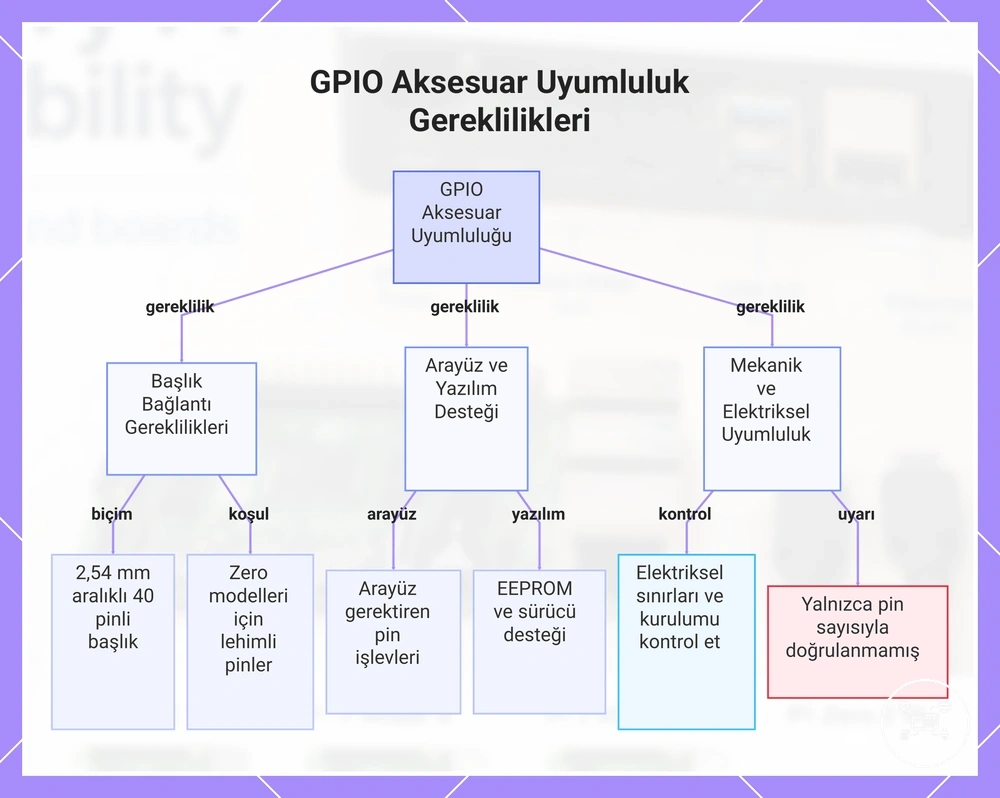

Bu grafik, bir GPIO aksesuarını Raspberry Pi'ye bağlamak için gerekli ana uyumluluk gerekliliklerini gösterir: başlık, arayüz, yazılım ve mekanik koşullar.

Bu grafik, bir GPIO aksesuarını Raspberry Pi'ye bağlamak için gerekli ana uyumluluk gerekliliklerini gösterir: başlık, arayüz, yazılım ve mekanik koşullar.

Ekran Kablo Uyumluluğu ve Arayüz Gereksinimleri

Ekran kablo uyumluluğu, Raspberry Pi kartı, kablo ve ekran aksesuarının aynı arayüzü, konektör biçimini, temas yönünü ve desteklenen sinyal yolunu kullanmasını gerektirir. Raspberry Pi Belgeleri, Raspberry Pi 4 Model B'nin standart 15 pinli, 1.0 mm aralıklı bir DSI konektörüne sahip olduğunu, Raspberry Pi 5'in ise iki adet mini 22 pinli, 0.5 mm aralıklı birleşik CSI/DSI konektörüne sahip olduğunu belirtir; bir konektör biçimi için tasarlanmış bir kablo, diğerine doğrudan bağlanmaz.

Bu kriterler hakkında daha ayrıntılı bilgi için bkz.

Kurulumdan önce kart tarafındaki konektörü, ekran tarafındaki konektörü, arayüz türünü, kablo yönünü ve gerekli adaptörü kontrol edin. Bu kriterler hakkında daha ayrıntılı bilgi için bkz. ekran ve kablo uyumluluğu.

• Arayüz türü: Ekran aksesuarı ve Raspberry Pi, DSI veya HDMI gibi desteklenen bir bağlantı yolunu paylaşmalıdır. Bir konektöre uyan kablo HDMI sinyalini DSI sinyaline dönüştüremez; konektör şekli ve arayüz türünün her ikisi de eşleşmelidir.
• Konektör biçimi: Raspberry Pi Belgeleri, Raspberry Pi 4 Model B'yi 15 pinli, 1.0 mm aralıklı bir DSI konektörüyle ve Raspberry Pi 5'i 22 pinli, 0.5 mm aralıklı CSI/DSI konektörleriyle listeler. 15 pinli bir ekran aksesuarını Raspberry Pi 5'e bağlamak, orijinal 15 yollu kablonun tek başına değil, desteklenen bir 22 yollu-15 yollu esnek kablo gerektirir.
• Temas yönü: Kablo kontakları, her iki soket için belirtilen terminal kontaklarına bakmalı ve her bir kilitleme tırnağı kabloyu eşit şekilde sabitlemelidir. Eşleşen pin sayıları, kontaklar ters olduğunda veya kablo pin çıkışı farklı olduğunda uyumluluk sağlamaz.
• Ekran yeteneği: Kablo uyumluluğu bağlantı yolunu sağlar ancak ekranın çözünürlüğünü, yenileme hızını, dokunmatik desteğini, güç gereksinimini veya yazılım desteğini sağlamaz. Bu özellikler, Raspberry Pi çıkışı ve bağlı ekran için belgelenmiş yetenekler dahilinde kalmalıdır.

Örneğin, Raspberry Pi Belgeleri, orijinal Raspberry Pi Touch Display'in 15 yollu bir DSI bağlantısı kullandığını ve Raspberry Pi 5'in bu ekran için 22 yollu-15 yollu düz esnek bir kablo gerektirdiğini belirtir. Bu koşul altında ekran bir Raspberry Pi 5 DSI bağlantı noktasını kullanabilir; dönüştürme kablosu olmadan kartın 22 pinli soketi ve ekranın 15 yollu kablosu uyumlu bir fiziksel bağlantı oluşturmaz.

Uyumlu bir kablo, kart veya ekranın desteklemediği bir çözünürlük, dokunmatik işlev veya arayüz yeteneği ekleyemez.

Ekran kablo uyumluluğu, eksiksiz bağlantı zinciri üzerinden doğrulanmalıdır: Raspberry Pi modeli, çıkış arayüzü, konektör biçimi, kablo pin düzeni, ekran girişi ve belgelenmiş adaptör gereksinimi. Uyumlu bir kablo, kart veya ekranın desteklemediği bir çözünürlük, dokunmatik işlev veya arayüz yeteneği ekleyemez.

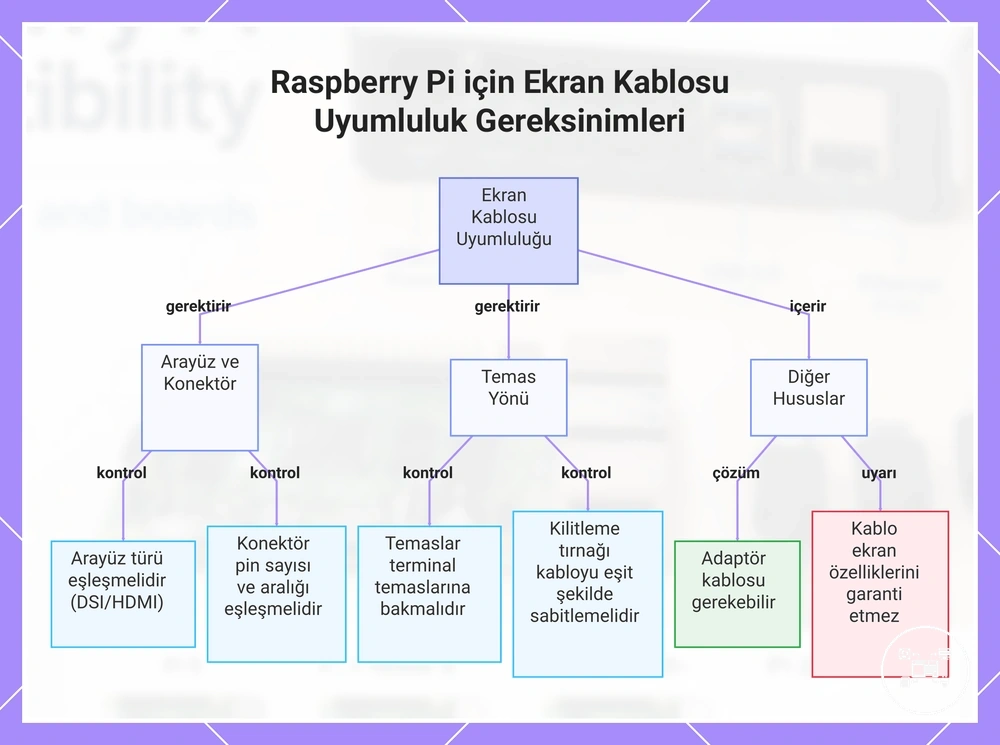

Bu grafik, Raspberry Pi kartları ile ekran aksesuarları arasındaki ekran kablosu uyumluluğu için ana kriterleri gösterir: arayüz, konektör, yönlendirme ve ek kontroller.

Bu grafik, Raspberry Pi kartları ile ekran aksesuarları arasındaki ekran kablosu uyumluluğu için ana kriterleri gösterir: arayüz, konektör, yönlendirme ve ek kontroller.

Uyumlu Raspberry Pi Aksesuarları Seçme

Raspberry Pi aksesuarlarını sırayla dört koşulu değerlendirerek seçin: tam kart sürümü, gerekli konektör veya arayüz, elektriksel gereksinim ve amaçlanan kullanım. Bir aksesuarı yalnızca belgeleri, planlanan yapılandırma için dört koşulu da karşıladığında uyumlu olarak değerlendirin; eşleşen bir ürün adı, fiş şekli veya montaj deseni tek başına yeterli değildir.

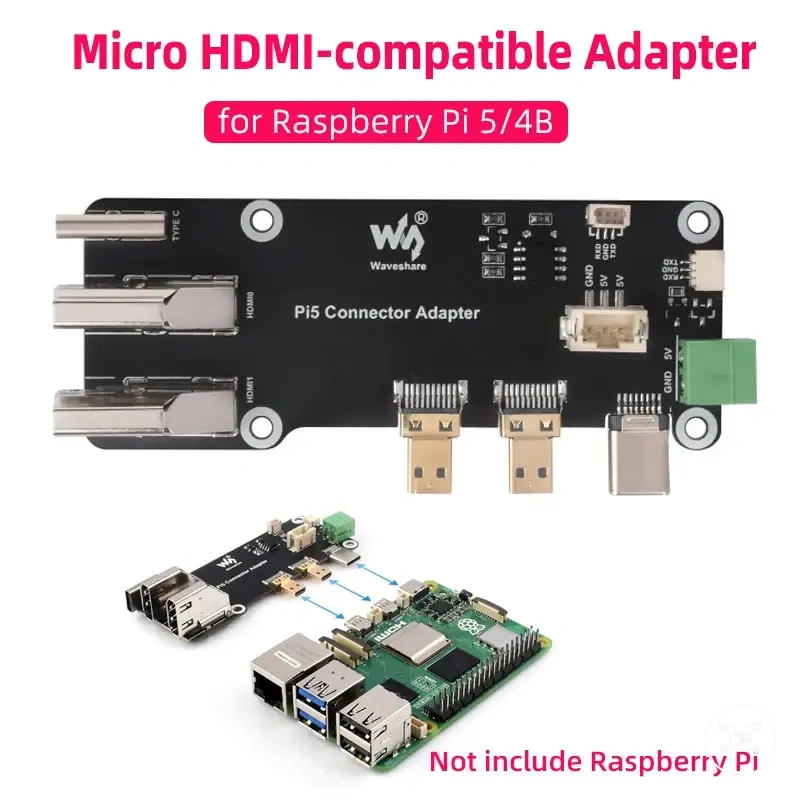

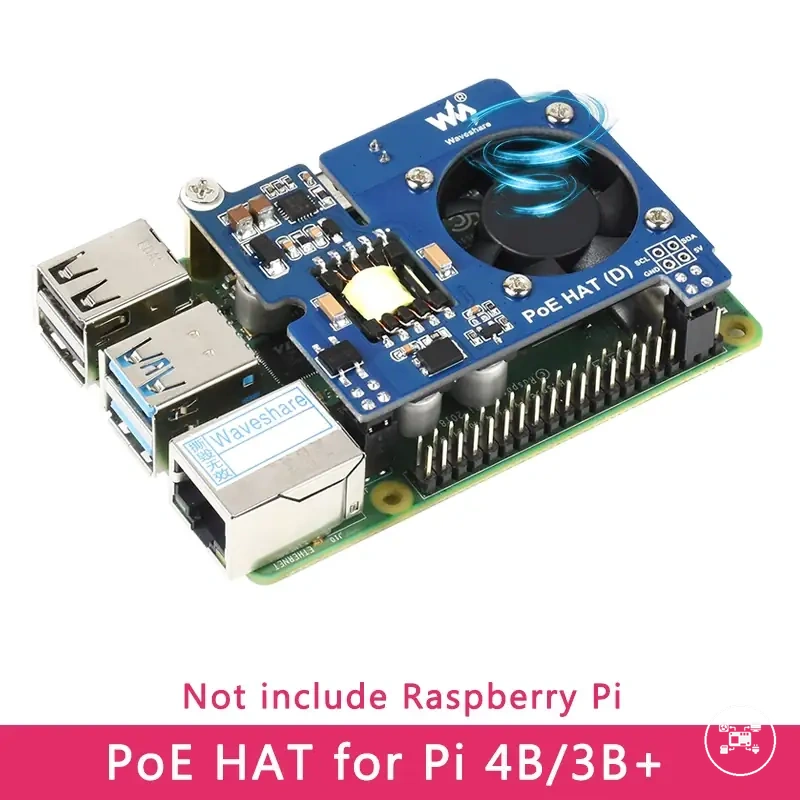

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir.

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

1. Kart sürümünü eşleştirin: Tam Raspberry Pi modelini ve revizyonunu belirleyin, ardından aksesuar belgelerinin bu kartı veya sağladığı bir donanım özelliğini adlandırdığını doğrulayın. Karar sonucu, destek açık olduğunda uyumlu, bir adaptör veya uzatma belirtildiğinde koşullu ve desteklenen hiçbir model veya eşdeğer arayüz belgelenmediğinde doğrulanmamıştır.
2. Bağlantı yolunu eşleştirin: Her iki uçtaki konektörü, üzerinden taşınan arayüzü ve gerekli kablo veya adaptörü karşılaştırın. Raspberry Pi Belgeleri, Raspberry Pi 4'e kadar olan amiral gemisi kartların standart 15 pinli bir kamera konektörü kullandığını, Raspberry Pi 5'in ise mini 22 pinli bir konektör kullandığını belirtir; bu nedenle her iki nesil için bir kamera, Raspberry Pi 4 için Standart-Standart kablo veya Raspberry Pi 5 için Standart-Mini kablo gerektirir.
3. Güç gereksinimini eşleştirin: Kart giriş özelliğini, bağlı aksesuarlar eklendikten sonra kullanılabilir güçle karşılaştırın. Raspberry Pi Belgeleri, Raspberry Pi 4 Model B'yi 5 V, 3 A ve Raspberry Pi 5'i tam çevre birim gücü için 5 V, 5 A olarak listeler; Raspberry Pi 5, 5 V, 3 A kullanabilir ancak bu koşul çevre birim akımını 600 mA ile sınırlar.
4. Amaçlanan kullanımı eşleştirin: Aksesuarın gerekli işlevi, işletim sistemini, donanım yazılımını, sürücüyü, montaj yöntemini ve iş yükünü desteklediğini doğrulayın. Aksesuarı yalnızca bu koşullar planlanan sonucu desteklediğinde seçin; belgelenmiş işlevsel destek olmadan fiziksel bağlantı, uyumluluğu doğrulanmamış bırakır.

Örneğin, Raspberry Pi 5 için bir kamera seçmek üç ayrı eşleşme gerektirir: Raspberry Pi kamera yazılımı desteği, kartın 22 pinli konektörü için bir Standart-Mini kablo ve konektör ile kablo yoluna erişilebilir bırakan bir kurulum. Raspberry Pi Belgelerine göre, Raspberry Pi 4 ile kullanılan aynı kamera bunun yerine 15 pinli konektörü için sağlanan Standart-Standart kabloyu kullanır, bu nedenle kamera modülü aynı kalabilse bile uyumlu aksesuar paketi değişir.

Ürün örneklerini, uyumluluk kanıtı olarak ürün listesini kullanmak yerine, bu değerlendirme belgelenmiş bir eşleşme ürettikten sonra kullanın.

Önce kart modelini ve amaçlanan görevi kaydedin, ardından arayüzü, güç koşulu, kurulum gereksinimi veya desteklenen işlevi belirtilmemiş olan herhangi bir aksesuarı reddedin. Ürün örneklerini, uyumluluk kanıtı olarak ürün listesini kullanmak yerine, bu değerlendirme belgelenmiş bir eşleşme ürettikten sonra kullanın.

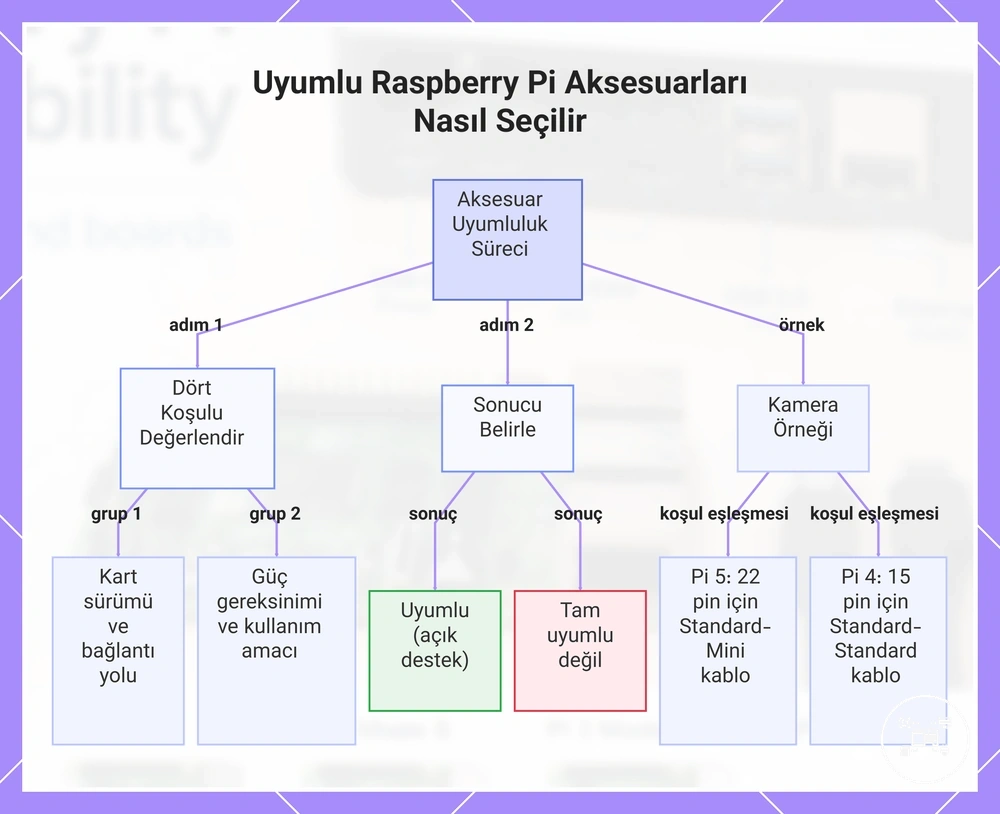

Bu grafik, aksesuar uyumluluğunu değerlendirme adımlarını, kontrol edilecek dört koşulu, olası sonuçları ve bir kamera örneğini gösterir.

Bu grafik, aksesuar uyumluluğunu değerlendirme adımlarını, kontrol edilecek dört koşulu, olası sonuçları ve bir kamera örneğini gösterir.

Yaygın Raspberry Pi Aksesuar Uyumluluk Sorunları

Yaygın Raspberry Pi aksesuar uyumluluk sorunları, uymayan, bağlanmayan, güç almayan, algılanmayan veya belgelenen işlevini sağlamayan donanım olarak ortaya çıkar. Olası uyumluluk faktörü, kart sürümü, fiziksel boşluk, bağlantı noktası erişimi, kablo biçimi, kullanılabilir güç veya yazılım desteğindeki uyumsuzluktur; bir sonraki kontrol, aksesuarın arızalı olduğunu varsaymak yerine gözlemlenen belirtiyi kart ve aksesuar belgeleriyle karşılaştırmalıdır.

• Fiziksel uyum sorunu: Belirti, yanlış hizalanmış montaj delikleri, tıkalı konektörler, kart bileşenleriyle temas veya bir kablo, HAT, kasa ya da soğutucu için yetersiz boşluktur. Olası neden, başka bir Raspberry Pi düzeni için tasarlanmış bir aksesuardır; tam desteklenen kart modelini, montaj desenini, bileşen boşluğunu ve gerekli bağlantı noktası erişimini kontrol edin.
• Güç veya bağlantı kesilme sorunu: Belirti, sıfırlanan, yük altında bağlantısı kesilen veya beklenenden daha az USB gücü alan bir aksesuardır. Raspberry Pi Belgeleri, Raspberry Pi 5'in tam çevre birim güç bütçesi için 5 V, 5 A'lik bir kaynak kullandığını, 5 V, 3 A'lik bir kaynaktan çalışmanın ise aşağı yönlü çevre birim akımını 600 mA ile sınırladığını belirtir; kaynak değerini ve bağlı aksesuarların birleşik yükünü kontrol edin.
• Kablo uyumsuzluğu: Belirti, çok geniş, çok dar, ters çevrilmiş veya yuvaya kilitlenemeyen bir şerit kablodur. Raspberry Pi Belgeleri, Raspberry Pi 4 Model B'de 15 pinli kamera ve ekran konektörlerini ve Raspberry Pi 5'te 22 pinli birleşik CSI/DSI konektörlerini tanımlar; her iki uçtaki konektörü, temas yönünü, arayüz türünü ve gerekli dönüştürme kablosunu kontrol edin.
• Tıkalı bağlantı noktası: Belirti, mekanik olarak uyan ancak HDMI, USB, Ethernet, güç, GPIO veya bir şerit kablo soketine erişimi engelleyen bir aksesuardır. Olası neden, gerekli bağlantı yolunu korumayan bir kasa veya üst üste binmiş aksesuardır; kurulumu uyumlu olarak kabul etmeden önce tüm yapılandırma için gereken her bağlantı noktasını kontrol edin.
• Algılanıyor ancak çalışmıyor: Belirti, belgelenen özelliğini sağlamayan bağlı bir HAT, ekran, kamera, fan veya denetleyicidir. Olası neden, desteklenmeyen donanım yazılımı, işletim sistemi desteği, sürücü, aygıt ağacı ek yükü, arayüz ataması veya kart neslidir; tedarikçinin desteklenen yazılım ve donanım koşullarını kontrol edin çünkü fiziksel pin hizalaması tam işlevselliği sağlamaz.

Örneğin, Raspberry Pi Belgeleri, orijinal Raspberry Pi Touch Display'in 15 yollu bir DSI bağlantısı kullandığını, Raspberry Pi 5'in ise 22 yollu-15 yollu esnek bir kablo gerektirdiğini belirtir. Orijinal 15 yollu kablo Raspberry Pi 5 ile kullanıldığında ekran boş kalırsa, bir sonraki uyumluluk kontrolü kablo biçimidir çünkü kart ve sağlanan kablo farklı konektör boyutları kullanır.

Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

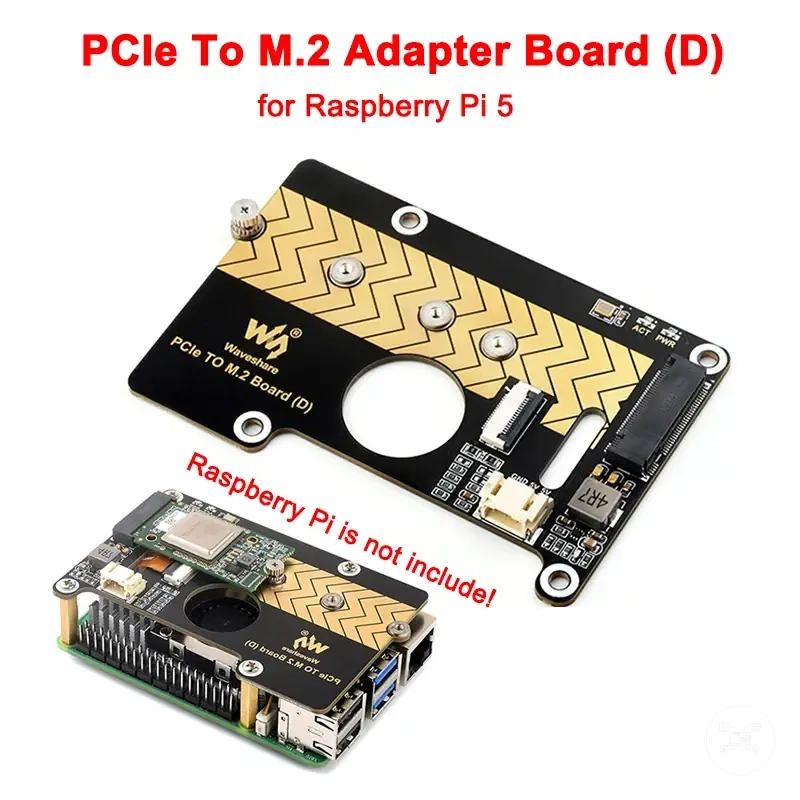

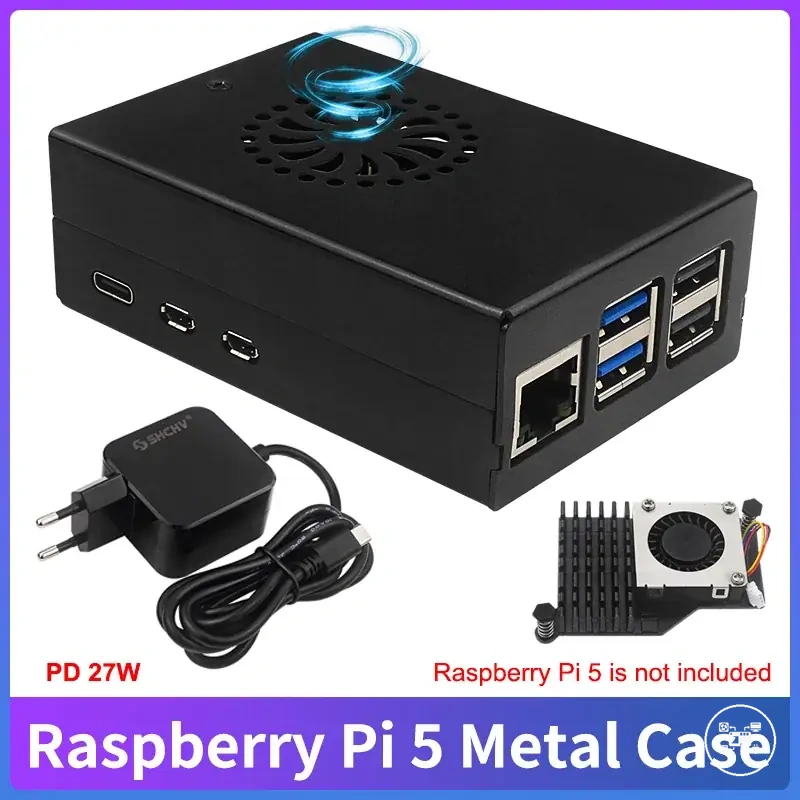

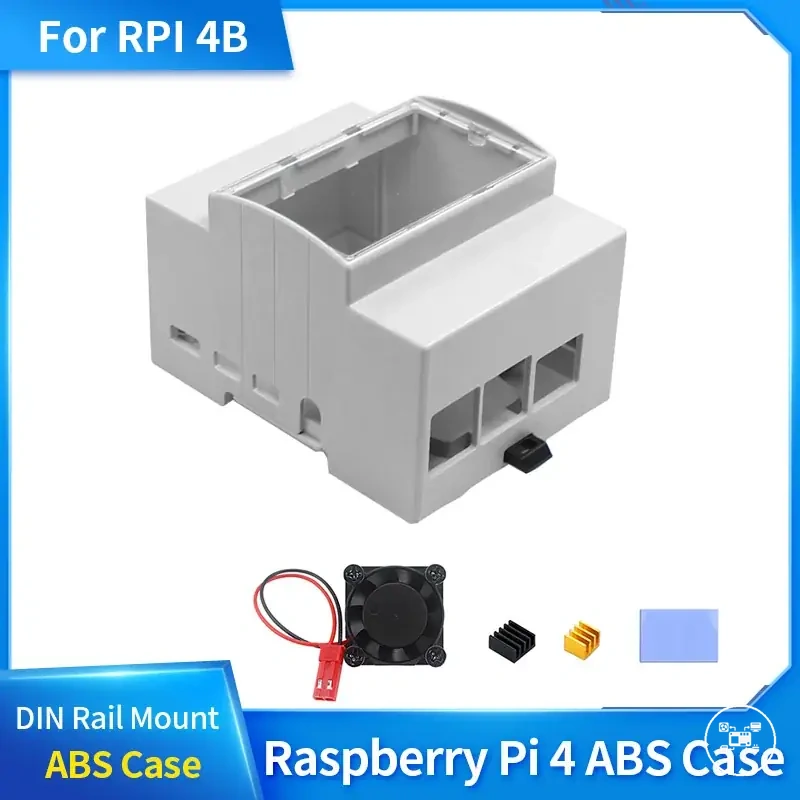

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

Belgelenen kart, uyum, güç, bağlantı noktası, kablo ve yazılım koşulları kontrol edildikten sonra belirti devam ediyorsa, accessory compatibility problems rehberine danışmadan önce tam Raspberry Pi modelini, aksesuar modelini, güç kaynağı değerini, bağlantı yolunu ve gözlemlenen davranışı kaydedin. Ürün örnekleri, çözülmemiş bir yapılandırmanın uyumlu olduğuna dair kanıt olarak hizmet etmekten ziyade belgelenmiş bir durumu göstermelidir.

Ürün örnekleri, çözülmemiş bir yapılandırmanın uyumlu olduğuna dair kanıt olarak hizmet etmekten ziyade belgelenmiş bir durumu göstermelidir.

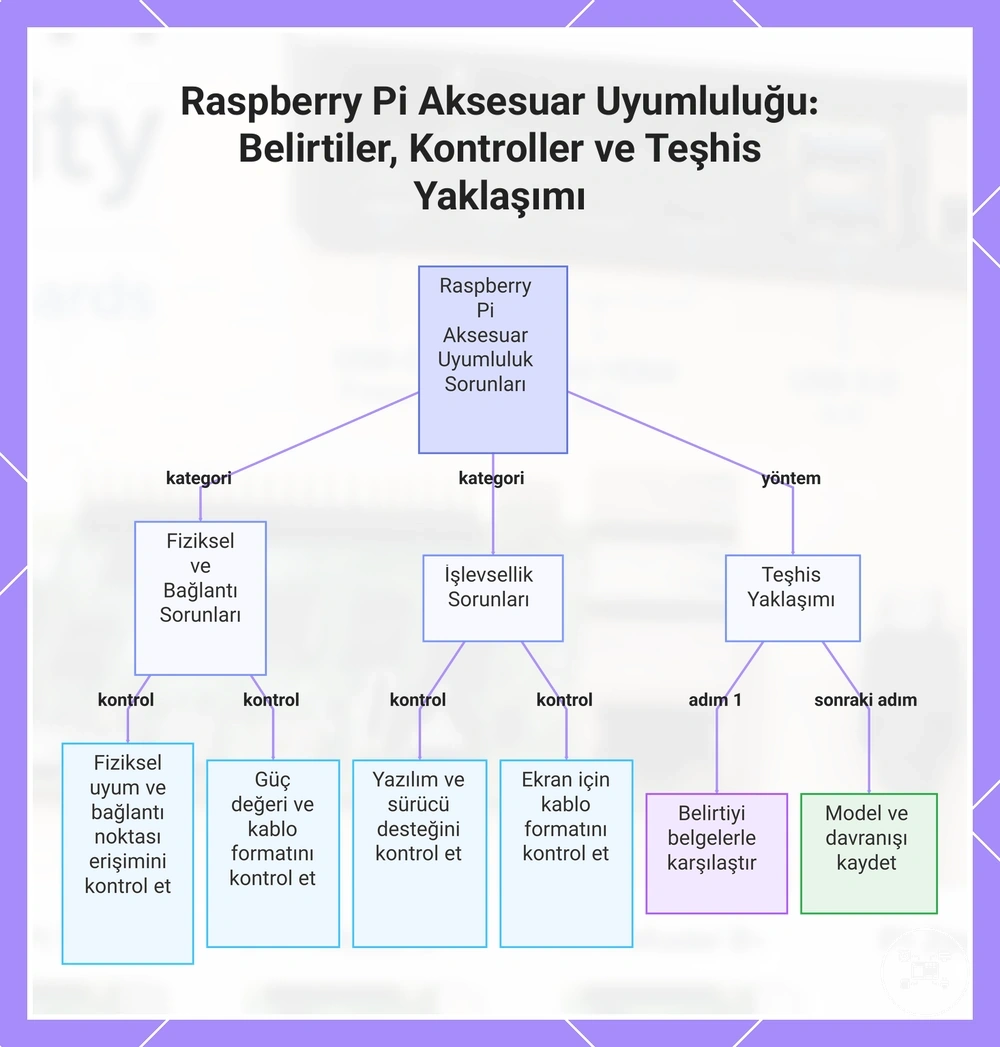

Bu grafik, Raspberry Pi için aksesuar uyumluluk sorunlarının ana kategorilerini, her biri için temel kontrolleri ve önerilen bir teşhis yaklaşımını gösterir.
