Kompatibilitätsleitfaden für Raspberry Pi Zubehör

Raspberry Pi Zubehör ist nur dann kompatibel, wenn das Zubehör zum jeweiligen Board-Modell, zum physischen Aufbau, zum Anschlusstyp, zu den elektrischen Anforderungen und zu den vorgesehenen Betriebsbedingungen passt. Die Kompatibilität ist bedingt und nicht universell: Ein Gehäuse, ein Kabel, ein Netzteil, ein Kühlkörper, ein Display oder eine Erweiterungsplatine kann für ein Raspberry Pi Modell geeignet sein und für ein anderes nicht.

Raspberry Pi Zubehör ist nur dann kompatibel, wenn das Zubehör zum jeweiligen Board-Modell, zum physischen Aufbau, zum Anschlusstyp, zu den elektrischen Anforderungen und zu den vorgesehenen Betriebsbedingungen passt.

Raspberry Pi Zubehör sollte anhand von vier Kompatibilitätsbedingungen geprüft werden: die unterstützte Board-Generation, die erforderliche Schnittstelle, die Gehäuse- oder Montagepassform und die angegebene Stromversorgung. Die Raspberry Pi Dokumentation listet für das Raspberry Pi 4 Model B zwei micro-HDMI-Anschlüsse, einen 40-poligen GPIO-Header, USB-C-Stromversorgung mit 5 V und 3 A sowie separate 15-polige CSI- und DSI-Anschlüsse; für das Raspberry Pi 5 listet sie zwei micro-HDMI-Anschlüsse, einen 40-poligen GPIO-Header, USB-C-Stromversorgung mit 5 V und 5 A sowie zwei 22-polige kombinierte CSI/DSI-Anschlüsse.

• Board-Unterstützung: Die Dokumentation des Zubehörs muss das vorgesehene Raspberry Pi Modell oder die Board-Generation explizit aufführen.
• Anschlussübereinstimmung: Der Stecker, die Buchse, die Pin-Anordnung oder das Flachbandkabel des Zubehörs muss mit der entsprechenden Board-Schnittstelle übereinstimmen.
• Physische Passform: Ein Gehäuse oder montiertes Zubehör muss mit der Board-Kontur, den Montagepunkten, den Bauteilabständen, dem Belüftungsweg und den Anschlusspositionen übereinstimmen.
• Elektrische Übereinstimmung: Ein Netzteil muss die vom Board angegebene Spannung und Stromstärke unter der angeschlossenen Peripherielast bereitstellen.

Beispielsweise gibt Raspberry Pi für das Raspberry Pi 5 bei vollem Peripheriebedarf 5 V bei 5 A an, was 25 W entspricht. Raspberry Pi gibt an, dass das Raspberry Pi 5 mit einem 5-V-3-A-Netzteil betrieben werden kann, wobei diese Konfiguration den Strom für angeschlossene Peripheriegeräte auf 600 mA begrenzt; ein USB-Speichergerät mit hohem Strombedarf kann die 5-A-Konfiguration erfordern.

Modellbezeichnungen allein schließen nicht jede Kompatibilitätsprüfung ab.

Modellbezeichnungen allein schließen nicht jede Kompatibilitätsprüfung ab. Raspberry Pi gibt an, dass das offizielle Raspberry Pi 4 Gehäuse für das Raspberry Pi 4 ausgelegt ist, während das Raspberry Pi 5 Gehäuse für das Raspberry Pi 5 ausgelegt ist und einen Lüfteranschluss enthält, der spezifisch für die Kühlungsanordnung dieses Boards ist; die praktische Entscheidung besteht darin, das genaue Board-Modell und jede erforderliche Schnittstelle zu überprüfen, bevor das Zubehör ausgewählt wird.

Inhaltsverzeichnis⌄

Kompatibilitätsumfang und Passformanforderungen für Raspberry Pi Zubehör

Raspberry Pi Zubehörkompatibilität bedeutet, dass ein Zubehörteil mit dem Modell des Ziel-Boards, der Anschlussschnittstelle, dem physischen Aufbau, den elektrischen Anforderungen und der vorgesehenen Funktion übereinstimmt. Der Umfang umfasst Gehäuse, Netzteile, Kabel, Displays, Speicheradapter, Kühlkomponenten, USB-Geräte und GPIO-Erweiterungshardware im Rahmen der übergeordneten Raspberry Pi Zubehör Übersicht.

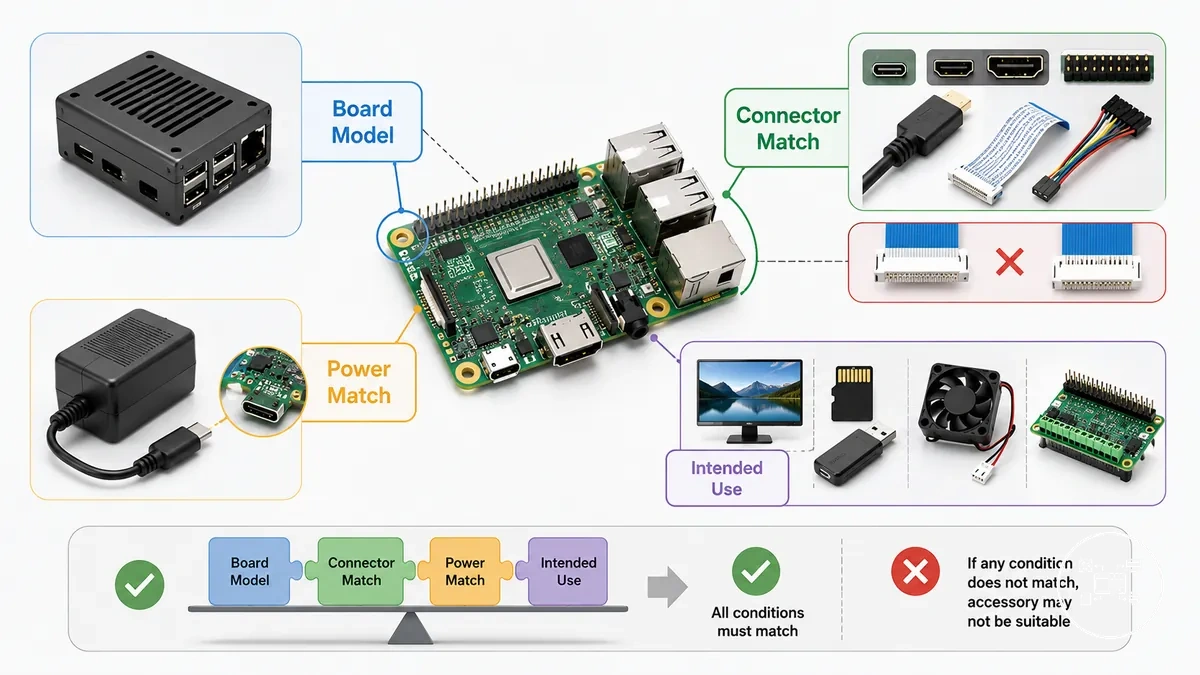

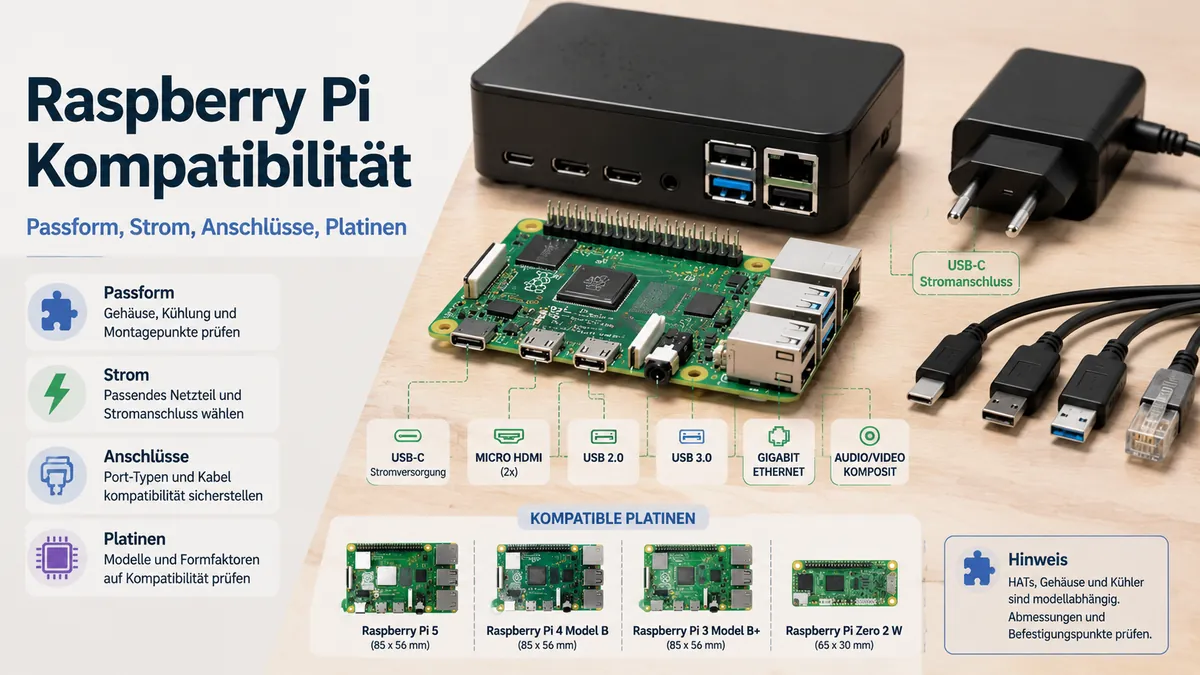

Das folgende Bild zeigt die Prüfungen von Board, Anschluss, Strom und Nutzungsbedingungen, die das Passformergebnis bestimmen.

Ein Zubehörteil ist nur dann geeignet, wenn jede erforderliche Passformbedingung erfüllt ist; die Übereinstimmung eines einzelnen Anschlusses oder Montagepunkts stellt keine vollständige Kompatibilität her. Das folgende Bild zeigt die Prüfungen von Board, Anschluss, Strom und Nutzungsbedingungen, die das Passformergebnis bestimmen.

• Board-Version: Die Dokumentation des Zubehörs muss das vorgesehene Raspberry Pi Modell oder ein von diesem Modell bereitgestelltes Hardwaremerkmal identifizieren. Die Raspberry Pi Dokumentation gibt an, dass das Build HAT für Computer mit einem 40-poligen GPIO-Header geeignet ist, während Geräte der Tastaturserie ein Flachbandkabel oder ein anderes Erweiterungsgerät benötigen.
• Anschluss: Der Stecker, die Buchse, die Pin-Anordnung und das Kabelformat des Zubehörs müssen mit der Board-Schnittstelle übereinstimmen. Die Raspberry Pi Dokumentation gibt an, dass Flaggschiff-Boards bis einschließlich Raspberry Pi 4 einen standardmäßigen 15-poligen Kameraanschluss verwenden, während Raspberry Pi 5 einen Mini-22-poligen Anschluss verwendet und ein Standard-Mini-Kamerakabel erfordert.
• Stromversorgung: Das Netzteil muss die für das Board angegebene Spannung und Stromstärke unter der vorgesehenen Peripherielast bereitstellen. Die Raspberry Pi Dokumentation gibt für das Raspberry Pi 4 Model B 5 V bei 3 A, entsprechend 15 W, und für das Raspberry Pi 5 5 V bei 5 A, entsprechend 25 W, an; die Verwendung eines 5-V-3-A-Netzteils mit dem Raspberry Pi 5 begrenzt den verfügbaren Peripheriestrom auf 600 mA.
• Vorgesehene Verwendung: Das Zubehör muss die erforderliche Funktion und alle angegebenen Adapter-, Software-, Montage- oder Kühlungsbedingungen unterstützen. Eine physische Verbindung bestätigt nur die mechanische oder Schnittstellenpassform, nicht die vollständige funktionale Unterstützung.

Beispielsweise gibt die Raspberry Pi Dokumentation an, dass das ursprüngliche Touch Display einen 15-poligen Displayanschluss hat, während der Anschluss an Raspberry Pi 5 ein 22-auf-15-poliges flexibles Flachkabel erfordert. Das Display bleibt unter dieser Kabelbedingung unterstützt, aber das mitgelieferte 15-polige Kabel allein passt nicht zum Anschluss des Raspberry Pi 5.

Das Display bleibt unter dieser Kabelbedingung unterstützt, aber das mitgelieferte 15-polige Kabel allein passt nicht zum Anschluss des Raspberry Pi 5.

Die Passform des Zubehörs sollte vor der Auswahl anhand des genauen Board-Modells, der Anschlusspezifikation, des Strombedarfs, des physischen Freiraums und der vorgesehenen Arbeitslast überprüft werden. Wenn der Zubehörhersteller das unterstützte Modell oder die erforderliche Betriebsbedingung nicht angibt, bleibt die Kompatibilität unbestätigt und nicht universell anwendbar.

Raspberry Pi Board-Versionen und Zubehörkompatibilität

Raspberry Pi Board-Versionen bestimmen die Zubehörkompatibilität, da sich jede Generation in der Anschlussart, dem physischen Aufbau, der Stromversorgungsspezifikation und den unterstützten Schnittstellen unterscheiden kann. Laut Raspberry Pi Dokumentation sollte Zubehör für das spezifische Raspberry Pi Modell oder für die dokumentierte Hardwareschnittstelle, die es unterstützt, ausgewählt werden, anstatt eine Kompatibilität über alle Raspberry Pi Boards hinweg anzunehmen.

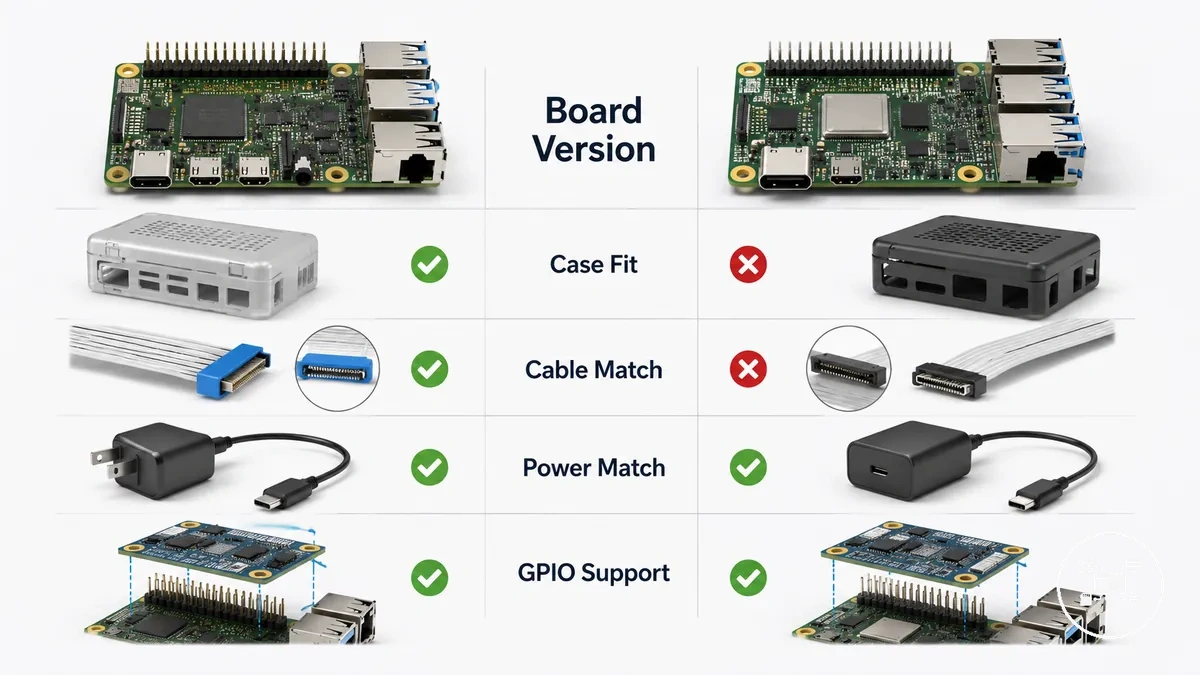

Die folgenden Board-Unterschiede zeigen die Hardwareeigenschaften, die die Zubehörauswahl am häufigsten beeinflussen.

Die folgenden Board-Unterschiede zeigen die Hardwareeigenschaften, die die Zubehörauswahl am häufigsten beeinflussen.

• Board-Version → Gehäuse und Kühlung: Raspberry Pi 5 hat eine überarbeitete Board-Layout und Bauteilplatzierung im Vergleich zum Raspberry Pi 4 Model B, daher müssen Gehäuse, aktive Kühler und Kühlkörper speziell die Unterstützung für Raspberry Pi 5 aufführen. Ein Raspberry Pi 4 Gehäuse ist nicht automatisch mit Raspberry Pi 5 kompatibel, da sich die Anschluss- und Bauteilpositionen unterscheiden.
• Board-Version → Kamera- und Display-Zubehör: Laut Raspberry Pi Dokumentation verwendet Raspberry Pi 4 Model B separate 15-polige CSI- und DSI-Anschlüsse, während Raspberry Pi 5 22-polige CSI/DSI-Anschlüsse verwendet. Vorhandene offizielle Kameras und Displays bleiben nur nutzbar, wenn das erforderliche 22-auf-15-polige Adapterkabel installiert ist.
• Board-Version → Netzteile: Die Raspberry Pi Dokumentation empfiehlt ein 5 V, 3 A USB-C-Netzteil für das Raspberry Pi 4 Model B und ein 5 V, 5 A USB-C-Netzteil für das Raspberry Pi 5. Raspberry Pi gibt an, dass das Raspberry Pi 5 mit einem 5 V, 3 A Netzteil betrieben werden kann, der verfügbare Strom für angeschlossene USB-Peripheriegeräte jedoch auf 600 mA reduziert ist.
• Board-Version → Erweiterungshardware: HATs, die der standardmäßigen 40-poligen GPIO-Spezifikation folgen, sind im Allgemeinen mit unterstützten Raspberry Pi Boards kompatibel, aber die Herstellerdokumentation sollte auch den mechanischen Freiraum, die Firmware-Unterstützung und etwaige boardspezifische Installationsanforderungen bestätigen.

Beispielsweise kann das offizielle Raspberry Pi Kameramodul laut Raspberry Pi Dokumentation sowohl an das Raspberry Pi 4 Model B als auch an das Raspberry Pi 5 angeschlossen werden. Allerdings benötigt das Raspberry Pi 5 ein Standard-zu-Mini-Kamerakabel, da das Board einen 22-poligen Anschluss anstelle der früheren 15-poligen Schnittstelle verwendet. Die Kamera bleibt kompatibel, aber die Kabelanforderung ändert sich mit der Board-Generation.

Die Kamera bleibt kompatibel, aber die Kabelanforderung ändert sich mit der Board-Generation.

Die Überprüfung der genauen Raspberry Pi Board-Version vor dem Kauf eines Zubehörteils hilft, Anschlusskonflikte, Gehäusepassformprobleme, nicht unterstützte Kühlungshardware und unzureichende Stromversorgung zu vermeiden. Wenn ein Zubehörhersteller die unterstützten Raspberry Pi Modelle oder Hardware-Revisionen nicht explizit angibt, sollte die Kompatibilität als unbestätigt und nicht als angenommen behandelt werden.

Physische Passform, Anschlüsse und Anschlusskompatibilität

Physische Passform, Anschlüsse und Anschlusskompatibilität bestimmen, ob ein Raspberry Pi Zubehörteil installiert werden kann und mit einem bestimmten Board korrekt funktioniert. Kompatibilität erfordert, dass der Anschlusstyp des Zubehörs, die physischen Abmessungen, die Montageanordnung und der Anschlusszugang mit dem Ziel-Raspberry Pi Modell übereinstimmen. Laut Raspberry Pi Dokumentation sind das mechanische Layout und die Schnittstellenspezifikationen boardspezifisch, daher sollte die physische Kompatibilität vor der Installation überprüft werden.

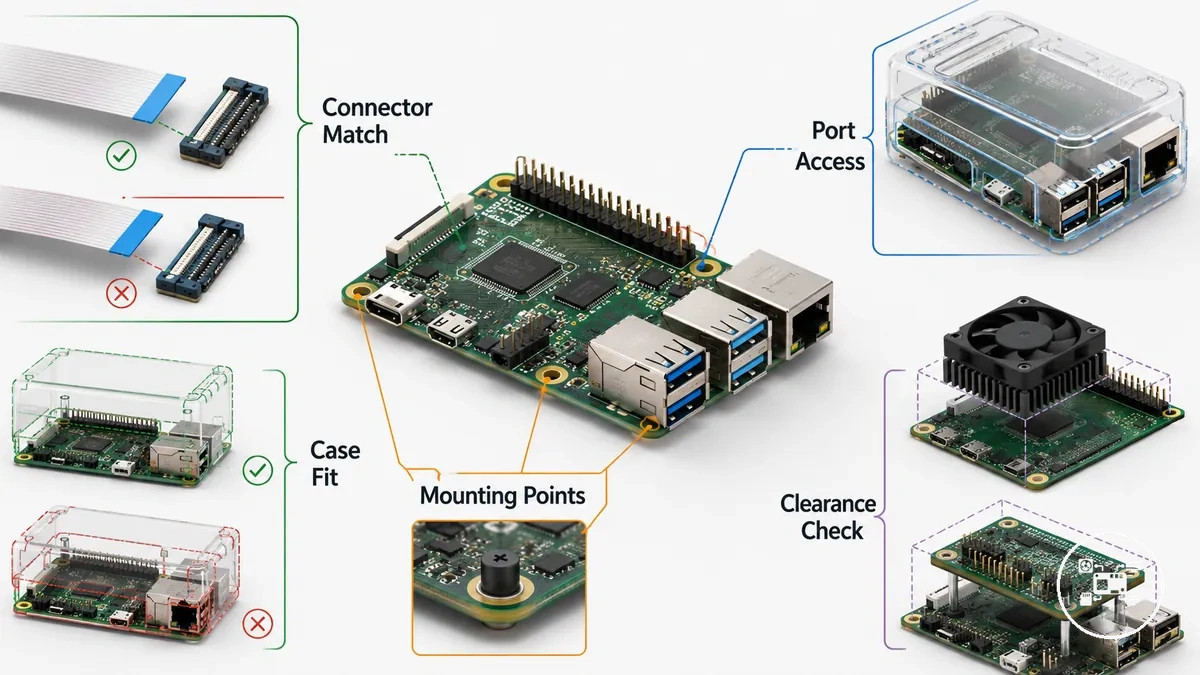

Die folgende beschriftete Abbildung zeigt die physischen Bereiche, die vor der Installation eines Zubehörteils überprüft werden sollten.

Die folgende beschriftete Abbildung zeigt die physischen Bereiche, die vor der Installation eines Zubehörteils überprüft werden sollten.

• Anschlusskompatibilität: Der Anschluss des Zubehörs muss mit der Board-Schnittstelle übereinstimmen. Laut Raspberry Pi Dokumentation verwendet Raspberry Pi 4 Model B separate 15-polige CSI- und DSI-Anschlüsse, während Raspberry Pi 5 22-polige CSI/DSI-Anschlüsse verwendet. Kamera- und Display-Zubehör, das für frühere Boards entwickelt wurde, benötigt daher kompatible Adapterkabel bei Verwendung mit Raspberry Pi 5.
• Anschlusszugänglichkeit: USB-, Ethernet-, micro-HDMI-, Audio- und USB-C-Stromanschlüsse müssen nach der Installation frei zugänglich bleiben. Ein mechanisch kompatibles Gehäuse wird funktional inkompatibel, wenn es den Zugang zu erforderlichen externen Anschlüssen blockiert.
• Physische Abmessungen: Gehäuse, HATs, Kühlkörper und Kühlbaugruppen müssen mit der Board-Kontur, den Montagelochpositionen, den Anschlusspositionen und den Bauteilabständen übereinstimmen. Bei der Auswahl eines Gehäuses sollte die Gehäusepassform und Platinenzugang überprüft werden, um sicherzustellen, dass der physische Schutz die Kabelinstallation oder den Anschlusszugang nicht einschränkt.
• Abstandsanforderungen: Erweiterungsplatinen und Kühlungshardware benötigen ausreichend vertikalen und horizontalen Platz oberhalb der umgebenden Komponenten. Ein Zubehörteil, das benachbarte Komponenten berührt oder die Flachbandkabelführung verhindert, sollte als physisch inkompatibel behandelt werden, auch wenn sein Anschluss korrekt passt.

Beispielsweise bleibt das offizielle Kameramodul laut Raspberry Pi Dokumentation mit Raspberry Pi 5 kompatibel, wenn ein Standard-zu-Mini-Kamerakabel die bisherige 15-polige Kameraverbindung auf die neuere 22-polige Schnittstelle umwandelt. Ebenso verhindert ein Gehäuse, das das Board physisch aufnimmt, aber einen der beiden micro-HDMI-Ausgänge abdeckt, den gleichzeitigen Displayzugang, obwohl es den Board-Abmessungen entspricht.

Ebenso verhindert ein Gehäuse, das das Board physisch aufnimmt, aber einen der beiden micro-HDMI-Ausgänge abdeckt, den gleichzeitigen Displayzugang, obwohl es den Board-Abmessungen entspricht.

Die Überprüfung des Anschlusstyps, der Anschlusszugänglichkeit, der Board-Abmessungen, der Montagelochausrichtung und des Bauteilabstands vor dem Kauf eines Zubehörteils hilft, Installationsprobleme und unnötige Adapterkäufe zu vermeiden. Die physische Kompatibilität sollte daher sowohl anhand der Board-Spezifikationen als auch der vom Hersteller angegebenen Installationsanforderungen bestätigt werden, nicht allein anhand der Anschlussform.

Netzteilkompatibilität und elektrische Anforderungen

Die Netzteilkompatibilität bestimmt, ob Raspberry Pi Zubehör ausreichend und stabile elektrische Leistung für einen zuverlässigen Betrieb erhält. Ein kompatibles Netzteil muss die erforderliche Eingangsspannung, den Anschlusstyp und die Strombelastbarkeit des Raspberry Pi Boards erfüllen und gleichzeitig die kombinierte elektrische Last des Boards und der angeschlossenen Zubehörteile unterstützen. Laut Raspberry Pi Dokumentation ist das Raspberry Pi 4 Model B für ein 5,1 V USB-C-Netzteil mit einer Nennleistung von 3 A ausgelegt, während das Raspberry Pi 5 für ein 5 V USB-C-Netzteil mit einer Nennleistung von 5 A ausgelegt ist, um die volle Board- und Peripherieleistungsfähigkeit zu ermöglichen.

Die elektrische Kompatibilität hängt von drei Kriterien ab: Anschlusskompatibilität, Ausgangsleistung und Zubehörlast.

Die elektrische Kompatibilität hängt von drei Kriterien ab: Anschlusskompatibilität, Ausgangsleistung und Zubehörlast. Die Raspberry Pi Dokumentation gibt für das Raspberry Pi 4 Model B und das Raspberry Pi 5 USB-C-Stromeingang an, die empfohlene Stromstärke unterscheidet sich jedoch je nach Modell. Eine ausführlichere Anleitung zur Auswahl geeigneter Adapter und offizieller Netzteile finden Sie unter Stromkompatibilität für Raspberry Pi Zubehör.

• Anschlusskompatibilität: Der Stromanschluss muss mit dem Board-Eingang übereinstimmen. Das Raspberry Pi 4 Model B und das Raspberry Pi 5 verwenden beide USB-C-Stromanschlüsse, während frühere Raspberry Pi Modelle wie das Raspberry Pi 3 Model B+ Micro-USB verwenden.
• Strombelastbarkeit: Laut Raspberry Pi Dokumentation benötigt das Raspberry Pi 4 Model B ein empfohlenes 5,1 V, 3 A Netzteil, während das Raspberry Pi 5 ein 5 V, 5 A Netzteil empfiehlt, wenn Peripheriegeräte das volle verfügbare USB-Strombudget benötigen.
• Zubehörlast: USB-SSDs, externe Festplatten, Displays, HATs, Lüfter, Kameras und andere Peripheriegeräte erhöhen den Gesamtstromverbrauch. Die kombinierte elektrische Last sollte innerhalb der Nennleistung des Netzteils bleiben, um die Wahrscheinlichkeit von Unterspannungswarnungen, Peripherietrennungen oder reduzierter USB-Stromverfügbarkeit zu verringern.

Beispielsweise kann das Raspberry Pi 5 laut Raspberry Pi Dokumentation mit einem 5 V, 3 A USB-C-Netzteil betrieben werden, der Strom für angeschlossene USB-Peripheriegeräte ist unter dieser Bedingung jedoch auf etwa 600 mA begrenzt. Die Verwendung des empfohlenen 5 V, 5 A Netzteils ermöglicht das höhere USB-Peripheriestrombudget des Raspberry Pi 5 und verbessert die Kompatibilität mit stromhungrigen USB-Zubehörteilen.

Die Verwendung des empfohlenen 5 V, 5 A Netzteils ermöglicht das höhere USB-Peripheriestrombudget des Raspberry Pi 5 und verbessert die Kompatibilität mit stromhungrigen USB-Zubehörteilen.

Die Übereinstimmung von korrekter Spannung, Anschlusstyp und Strombelastbarkeit vor dem Anschließen von Zubehör verbessert die elektrische Kompatibilität und verringert das Risiko instabilen Betriebs durch unzureichende verfügbare Leistung. Wenn ein Zubehörhersteller zusätzliche elektrische Anforderungen über die des Raspberry Pi Boards hinaus angibt, sollten diese Anforderungen ebenfalls erfüllt sein, bevor die gesamte Hardwarekonfiguration als elektrisch kompatibel betrachtet wird.

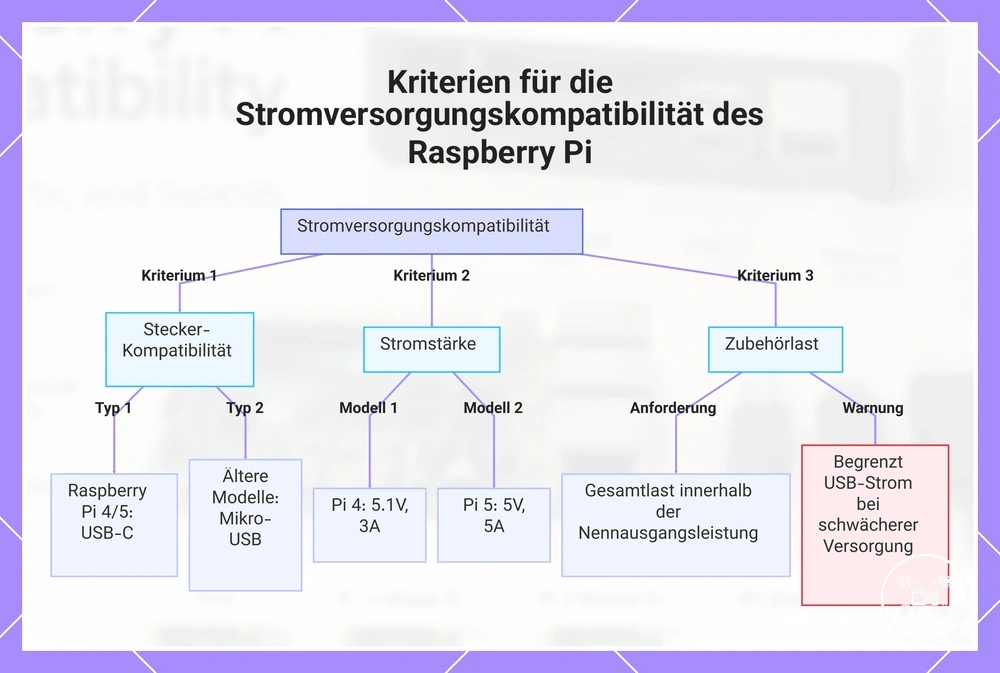

Dieses Diagramm zeigt die drei Hauptkriterien für die elektrische Kompatibilität zwischen einem Raspberry Pi-Board und seinem Netzteil, einschließlich Steckertyp, Stromstärke und Zubehörlast.

Dieses Diagramm zeigt die drei Hauptkriterien für die elektrische Kompatibilität zwischen einem Raspberry Pi-Board und seinem Netzteil, einschließlich Steckertyp, Stromstärke und Zubehörlast.

GPIO Zubehörkompatibilität und Erweiterungsanschlüsse

GPIO Zubehörkompatibilität erfordert, dass die Erweiterungsplatine mit dem Header-Format, den Pin-Funktionen, den elektrischen Pegeln, den unterstützten Schnittstellen und den Softwareanforderungen des Raspberry Pi Computers übereinstimmt. Die Raspberry Pi Dokumentation gibt an, dass aktuelle Raspberry Pi Boards einen 40-poligen GPIO-Header mit 2,54 mm Pin-Abstand verwenden, aber ein passender Header stellt keine vollständige funktionale Kompatibilität her. :contentReference[oaicite:0]{index=0}

Eine ausführlichere Auswahlhilfe finden Sie unter GPIO Zubehörkompatibilität .

Überprüfen Sie vor dem Anschließen einer Erweiterungsplatine die erforderlichen GPIO-Pins, die Kommunikationsschnittstelle, die Board-Unterstützung, die elektrischen Grenzen und die Installationsmethode. Eine ausführlichere Auswahlhilfe finden Sie unter GPIO Zubehörkompatibilität.

• Header-Verbindung: Das GPIO Zubehör muss den 40-poligen Header des Ziel-Boards oder eine kompatible Erweiterungsverbindung verwenden. Raspberry Pi Zero Modelle mit einem unbestückten Header benötigen gelötete Pins oder ein geeignetes Pin-Kit, bevor ein herkömmliches HAT physisch angeschlossen werden kann. :contentReference[oaicite:1]{index=1}
• Schnittstellenunterstützung: Das Zubehör muss GPIO-Pins verwenden, die der erforderlichen Funktion zugewiesen sind, wie I²C, SPI, UART, PWM oder allgemeiner digitaler Ein- und Ausgang. Die physische Ausrichtung allein ist nicht ausreichend, wenn das Zubehör eine Schnittstelle, einen Treiber, ein Overlay oder eine Pin-Zuweisung erfordert, die die gewählte Konfiguration nicht bereitstellt.
• Erweiterungsplatinenunterstützung: Ein HAT oder eine GPIO-Platine muss die unterstützten Raspberry Pi Modelle und alle erforderlichen Betriebssystem- oder Firmware-Bedingungen angeben. Ein Identifikations-EEPROM kann die Konfiguration auf einem kompatiblen HAT unterstützen, aber die Dokumentation des Zubehörs muss dennoch seine funktionalen Anforderungen bestätigen.
• Mechanische Verbindung: Das Zubehör muss mit der Header-Ausrichtung, den Montagepunkten und dem erforderlichen Freiraum übereinstimmen. Raspberry Pi Computer der Tastaturserie stellen einen 40-poligen GPIO-Header extern bereit, aber die Raspberry Pi Dokumentation gibt an, dass das Build HAT für diese Modelle ein Flachbandkabel oder ein anderes Erweiterungsgerät benötigt. :contentReference[oaicite:2]{index=2}

Beispielsweise gibt die Raspberry Pi Dokumentation an, dass das Build HAT für Raspberry Pi Computer mit einem 40-poligen GPIO-Header geeignet ist und bis zu vier kompatible Motoren oder Sensoren unterstützt. Auf einem Raspberry Pi Computer der Tastaturserie bleibt dieselbe GPIO-Schnittstelle verfügbar, aber das Gehäuse verhindert eine direkte vertikale Montage, sodass ein Flachbandkabel oder ein Erweiterungsgerät zu einer erforderlichen Kompatibilitätsbedingung wird. :contentReference[oaicite:3]{index=3}

Wenn ein Zubehörlieferant nur die Pin-Anzahl angibt, ohne diese Bedingungen zu dokumentieren, bleibt die funktionale Kompatibilität unbestätigt.

GPIO Kompatibilität sollte daher über den gesamten Verbindungspfad bestätigt werden: Board-Modell, Verfügbarkeit des 40-poligen Headers, erforderliche Pin-Funktionen, elektrische Bedingungen, mechanische Installation und Softwareunterstützung. Wenn ein Zubehörlieferant nur die Pin-Anzahl angibt, ohne diese Bedingungen zu dokumentieren, bleibt die funktionale Kompatibilität unbestätigt.

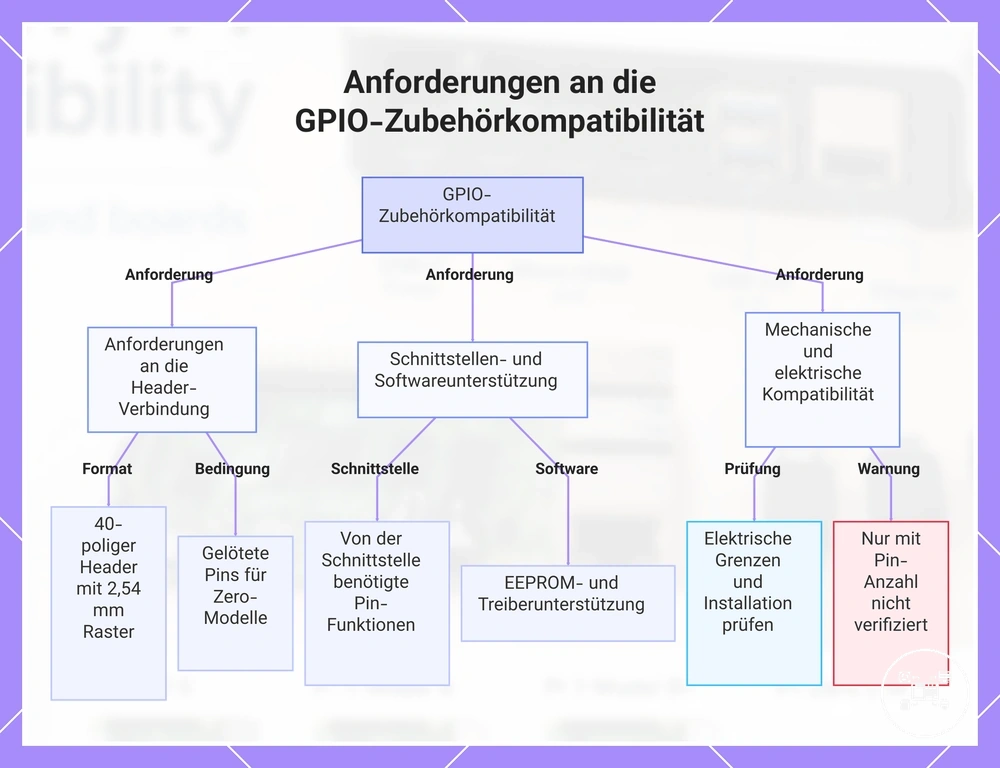

Dieses Diagramm zeigt die wichtigsten Kompatibilitätsanforderungen für den Anschluss eines GPIO-Zubehörs an einen Raspberry Pi, einschließlich Header-, Schnittstellen-, Software- und mechanischer Bedingungen.

Dieses Diagramm zeigt die wichtigsten Kompatibilitätsanforderungen für den Anschluss eines GPIO-Zubehörs an einen Raspberry Pi, einschließlich Header-, Schnittstellen-, Software- und mechanischer Bedingungen.

Displaykabelkompatibilität und Schnittstellenanforderungen

Displaykabelkompatibilität erfordert, dass das Raspberry Pi Board, das Kabel und das Display-Zubehör dieselbe Schnittstelle, denselben Anschlussformat, dieselbe Kontaktausrichtung und denselben unterstützten Signalpfad verwenden. Die Raspberry Pi Dokumentation gibt an, dass das Raspberry Pi 4 Model B einen standardmäßigen 15-poligen DSI-Anschluss mit 1,0 mm Rastermaß hat, während das Raspberry Pi 5 zwei Mini-22-polige kombinierte CSI/DSI-Anschlüsse mit 0,5 mm Rastermaß hat; ein Kabel, das für ein Anschlussformat vorgesehen ist, kann nicht direkt an das andere angeschlossen werden.

Eine ausführlichere Behandlung dieser Kriterien finden Sie unter Bildschirm- und Kabelkompatibilität .

Überprüfen Sie vor der Installation den boardseitigen Anschluss, den displayseitigen Anschluss, den Schnittstellentyp, die Kabelausrichtung und etwaige erforderliche Adapter. Eine ausführlichere Behandlung dieser Kriterien finden Sie unter Bildschirm- und Kabelkompatibilität.

• Schnittstellentyp: Das Display-Zubehör und das Raspberry Pi müssen einen unterstützten Verbindungspfad gemeinsam nutzen, wie DSI oder HDMI. Ein Kabel, das in einen Anschluss passt, kann HDMI-Signale nicht in DSI-Signale umwandeln, daher müssen sowohl die Anschlussform als auch der Schnittstellentyp übereinstimmen.
• Anschlussformat: Die Raspberry Pi Dokumentation listet das Raspberry Pi 4 Model B mit einem 15-poligen DSI-Anschluss mit 1,0 mm Rastermaß und das Raspberry Pi 5 mit 22-poligen CSI/DSI-Anschlüssen mit 0,5 mm Rastermaß auf. Der Anschluss eines 15-poligen Display-Zubehörs an das Raspberry Pi 5 erfordert daher ein unterstütztes 22-zu-15-poliges flexibles Kabel anstelle des ursprünglichen 15-poligen Kabels allein.
• Kontaktausrichtung: Die Kabelkontakte müssen den für beide Buchsen angegebenen Anschlusskontakten zugewandt sein, und jede Verriegelungslasche muss das Kabel gleichmäßig sichern. Passende Pin-Anzahlen stellen keine Kompatibilität her, wenn die Kontakte umgekehrt sind oder die Pin-Belegung des Kabels abweicht.
• Display-Fähigkeit: Die Kabelkompatibilität stellt den Verbindungspfad her, bestimmt aber nicht die Auflösung, Bildwiederholfrequenz, Touch-Unterstützung, den Strombedarf oder die Softwareunterstützung des Displays. Diese Attribute müssen innerhalb der dokumentierten Fähigkeiten des Raspberry Pi Ausgangs und des angeschlossenen Displays bleiben.

Beispielsweise gibt die Raspberry Pi Dokumentation an, dass das ursprüngliche Raspberry Pi Touch Display eine 15-polige DSI-Verbindung verwendet und dass das Raspberry Pi 5 für dieses Display ein 22-zu-15-poliges flexibles Flachkabel benötigt. Unter dieser Bedingung kann das Display einen DSI-Anschluss des Raspberry Pi 5 nutzen; ohne das Konvertierungskabel bilden der 22-polige Anschluss des Boards und das 15-polige Kabel des Displays keine kompatible physische Verbindung.

Ein kompatibles Kabel kann keine Auflösung, Touch-Funktion oder Schnittstellenfähigkeit hinzufügen, die das Board oder das Display nicht unterstützt.

Die Displaykabelkompatibilität sollte daher über die gesamte Verbindungskette bestätigt werden: Raspberry Pi Modell, Ausgangsschnittstelle, Anschlussformat, Kabel-Pin-Anordnung, Display-Eingang und dokumentierte Adapteranforderung. Ein kompatibles Kabel kann keine Auflösung, Touch-Funktion oder Schnittstellenfähigkeit hinzufügen, die das Board oder das Display nicht unterstützt.

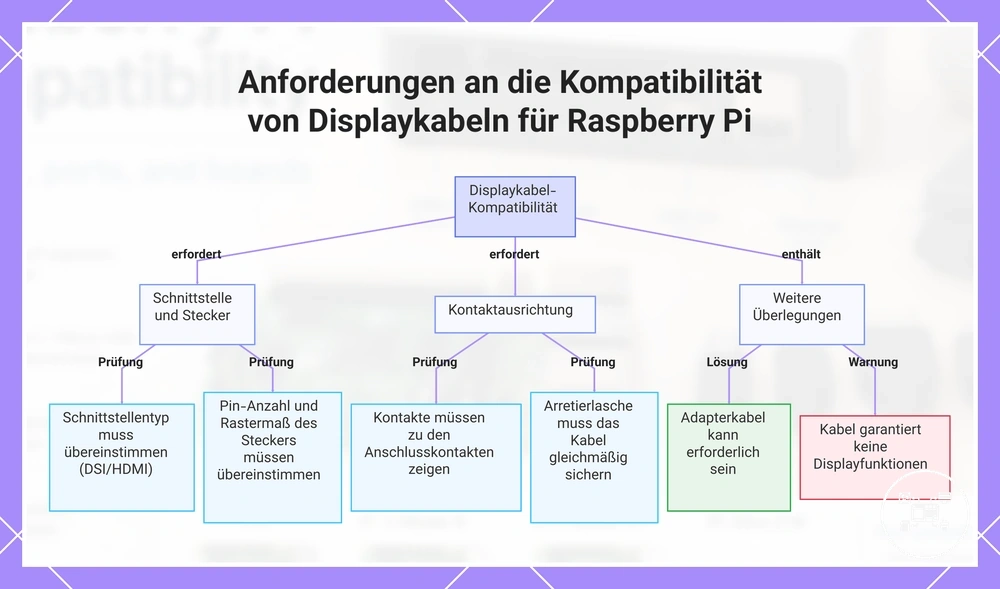

Dieses Diagramm zeigt die wichtigsten Kriterien für die Kompatibilität von Displaykabeln zwischen Raspberry Pi-Boards und Display-Zubehör, einschließlich Schnittstelle, Stecker, Ausrichtung und zusätzliche Prüfungen.

Dieses Diagramm zeigt die wichtigsten Kriterien für die Kompatibilität von Displaykabeln zwischen Raspberry Pi-Boards und Display-Zubehör, einschließlich Schnittstelle, Stecker, Ausrichtung und zusätzliche Prüfungen.

Auswahl kompatibler Raspberry Pi Zubehörteile

Wählen Sie Raspberry Pi Zubehörteile aus, indem Sie vier Bedingungen der Reihe nach prüfen: die genaue Board-Version, den erforderlichen Anschluss oder die Schnittstelle, die elektrische Anforderung und die vorgesehene Verwendung. Behandeln Sie ein Zubehörteil nur dann als kompatibel, wenn seine Dokumentation alle vier Bedingungen für die geplante Konfiguration erfüllt; ein passender Produktname, eine passende Steckerform oder ein passendes Montagemuster allein sind nicht ausreichend.

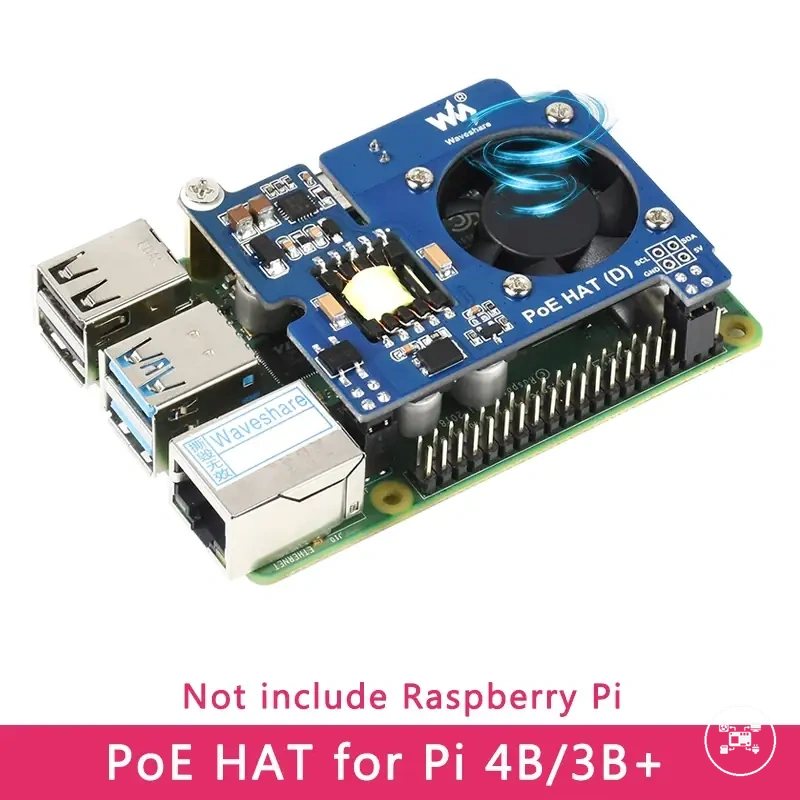

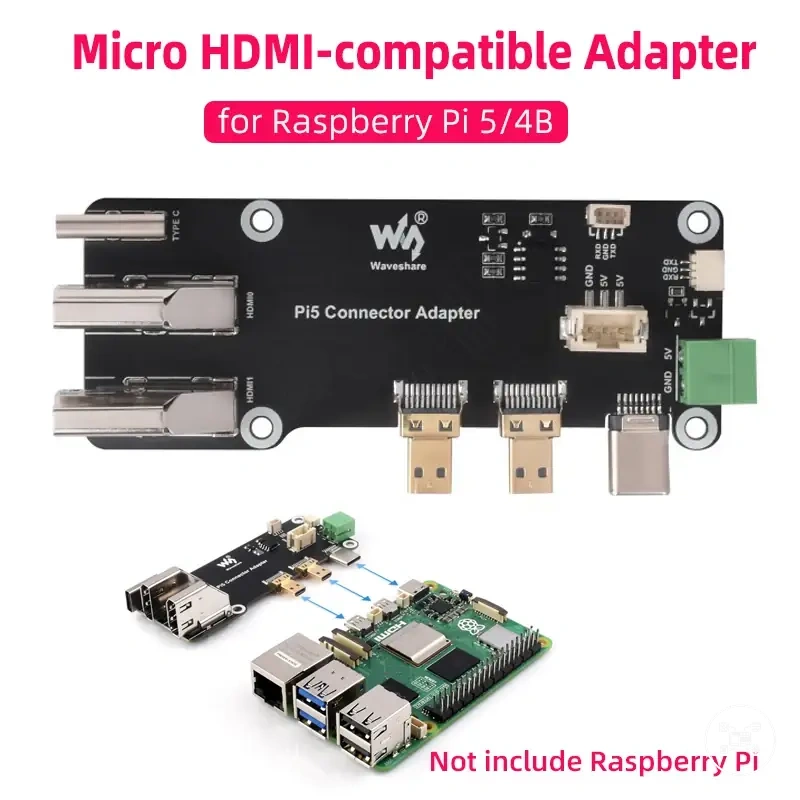

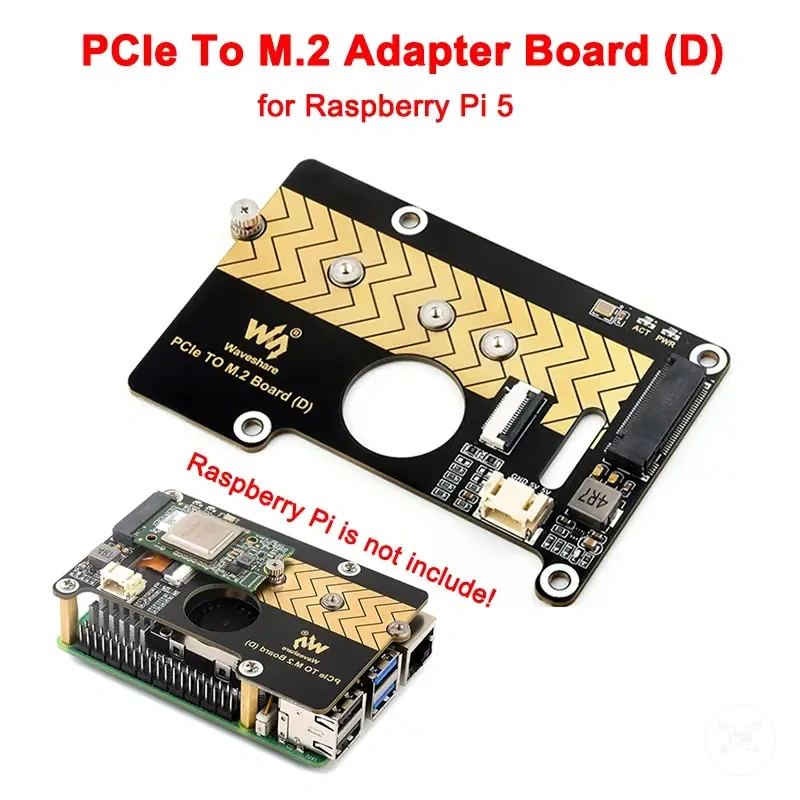

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen.

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

1. Board-Version abgleichen: Identifizieren Sie das genaue Raspberry Pi Modell und die Revision und bestätigen Sie dann, dass die Dokumentation des Zubehörs dieses Board oder ein von ihm bereitgestelltes Hardwaremerkmal nennt. Das Entscheidungsergebnis ist kompatibel, wenn die Unterstützung explizit ist, bedingt, wenn ein Adapter oder eine Erweiterung angegeben ist, und unbestätigt, wenn kein unterstütztes Modell oder keine gleichwertige Schnittstelle dokumentiert ist.
2. Verbindungspfad abgleichen: Vergleichen Sie den Anschluss an beiden Enden, die darüber geführte Schnittstelle und etwaige erforderliche Kabel oder Adapter. Die Raspberry Pi Dokumentation gibt an, dass Flaggschiff-Boards bis zum Raspberry Pi 4 einen standardmäßigen 15-poligen Kameraanschluss verwenden, während das Raspberry Pi 5 einen Mini-22-poligen Anschluss verwendet; eine Kamera für beide Generationen benötigt daher ein Standard-Standard-Kabel für das Raspberry Pi 4 oder ein Standard-Mini-Kabel für das Raspberry Pi 5.
3. Stromanforderung abgleichen: Vergleichen Sie die Board-Eingangsspezifikation mit der verfügbaren Leistung unter Berücksichtigung der angeschlossenen Zubehörteile. Die Raspberry Pi Dokumentation listet das Raspberry Pi 4 Model B mit 5 V, 3 A und das Raspberry Pi 5 mit 5 V, 5 A für volle Peripherieleistung auf; das Raspberry Pi 5 kann 5 V, 3 A verwenden, aber diese Bedingung begrenzt den Peripheriestrom auf 600 mA.
4. Vorgesehene Verwendung abgleichen: Bestätigen Sie, dass das Zubehör die erforderliche Funktion, das Betriebssystem, die Firmware, den Treiber, die Montagemethode und die Arbeitslast unterstützt. Wählen Sie das Zubehör nur dann aus, wenn diese Bedingungen das geplante Ergebnis unterstützen; eine physische Befestigung ohne dokumentierte funktionale Unterstützung lässt die Kompatibilität unbestätigt.

Beispielsweise erfordert die Auswahl einer Kamera für das Raspberry Pi 5 drei separate Abgleiche: Unterstützung für die Raspberry Pi Kamerasoftware, ein Standard-Mini-Kabel für den 22-poligen Anschluss des Boards und eine Installation, die den Anschluss und den Kabelweg zugänglich lässt. Laut Raspberry Pi Dokumentation verwendet dieselbe Kamera mit dem Raspberry Pi 4 stattdessen das mitgelieferte Standard-Standard-Kabel für dessen 15-poligen Anschluss, sodass sich das kompatible Zubehörpaket ändert, obwohl das Kameramodul gleich bleiben kann.

Verwenden Sie Produktbeispiele erst nach dieser Bewertung, die einen dokumentierten Abgleich ergeben hat, und nicht als Beleg für die Kompatibilität.

Notieren Sie zuerst das Board-Modell und die vorgesehene Aufgabe und lehnen Sie dann jedes Zubehörteil ab, dessen Schnittstelle, Stromversorgungsbedingung, Installationsanforderung oder unterstützte Funktion nicht angegeben ist. Verwenden Sie Produktbeispiele erst nach dieser Bewertung, die einen dokumentierten Abgleich ergeben hat, und nicht als Beleg für die Kompatibilität.

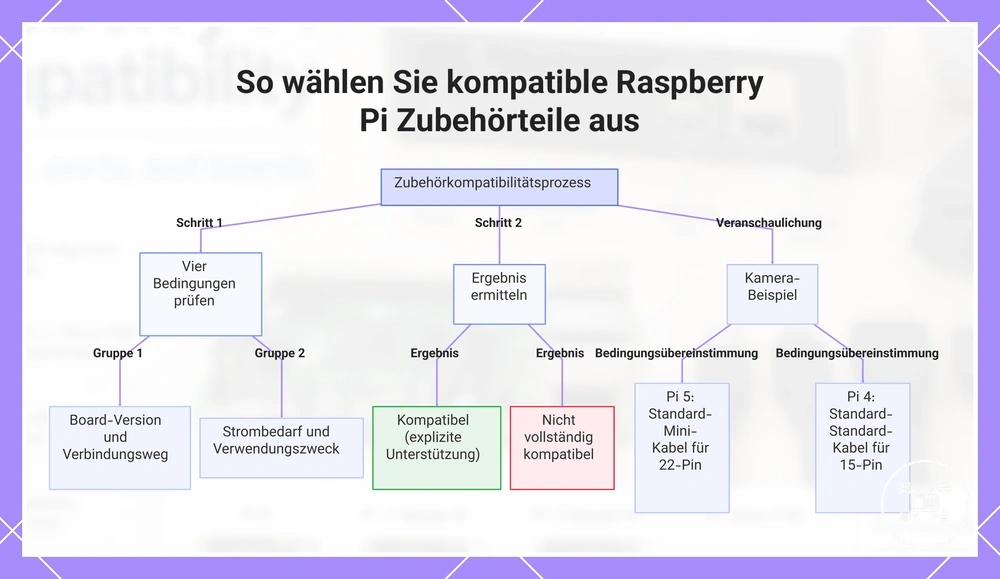

Dieses Diagramm zeigt den schrittweisen Prozess zur Bewertung der Zubehörkompatibilität, einschließlich der vier zu prüfenden Bedingungen, der möglichen Ergebnisse und eines Kamera-Beispiels.

Dieses Diagramm zeigt den schrittweisen Prozess zur Bewertung der Zubehörkompatibilität, einschließlich der vier zu prüfenden Bedingungen, der möglichen Ergebnisse und eines Kamera-Beispiels.

Häufige Kompatibilitätsprobleme mit Raspberry Pi Zubehör

Häufige Kompatibilitätsprobleme mit Raspberry Pi Zubehör zeigen sich als Hardware, die nicht passt, nicht angeschlossen werden kann, nicht startet, nicht erkannt bleibt oder ihre dokumentierte Funktion nicht bereitstellt. Der wahrscheinliche Kompatibilitätsfaktor ist eine Nichtübereinstimmung bei Board-Version, physischem Freiraum, Anschlusszugang, Kabelformat, verfügbarer Leistung oder Softwareunterstützung; die nächste Prüfung sollte das beobachtete Symptom mit der Board- und Zubehördokumentation vergleichen, anstatt anzunehmen, dass das Zubehör defekt ist.

• Problem mit der physischen Passform: Das Symptom sind nicht ausgerichtete Montagelöcher, blockierte Anschlüsse, Kontakt mit Bauteilen des Boards oder unzureichender Freiraum für ein Kabel, HAT, Gehäuse oder Kühler. Die mögliche Ursache ist ein Zubehörteil, das für ein anderes Raspberry Pi Layout ausgelegt ist; überprüfen Sie das genaue unterstützte Board-Modell, das Montagemuster, den Bauteilabstand und den erforderlichen Anschlusszugang.
• Problem mit Stromversorgung oder Verbindungsabbruch: Das Symptom ist ein Zubehörteil, das zurückgesetzt wird, sich unter Last trennt oder weniger USB-Strom erhält als erwartet. Die Raspberry Pi Dokumentation gibt an, dass das Raspberry Pi 5 ein 5 V, 5 A Netzteil für sein volles Peripheriestrombudget verwendet, während der Betrieb mit einem 5 V, 3 A Netzteil den Strom für angeschlossene Peripheriegeräte auf 600 mA begrenzt; überprüfen Sie die Nennleistung des Netzteils und die kombinierte Last der angeschlossenen Zubehörteile.
• Kabelkonflikt: Das Symptom ist ein Flachbandkabel, das zu breit, zu schmal, verkehrt herum ist oder sich nicht in der Buchse verriegeln lässt. Die Raspberry Pi Dokumentation identifiziert 15-polige Kamera- und Displayanschlüsse am Raspberry Pi 4 Model B und 22-polige kombinierte CSI/DSI-Anschlüsse am Raspberry Pi 5; überprüfen Sie den Anschluss an beiden Enden, die Kontaktausrichtung, den Schnittstellentyp und etwaige erforderliche Konvertierungskabel.
• Blockierter Anschluss: Das Symptom ist ein Zubehörteil, das mechanisch passt, aber den Zugang zu HDMI, USB, Ethernet, Strom, GPIO oder einer Flachbandkabelbuchse verhindert. Die mögliche Ursache ist ein Gehäuse oder gestapeltes Zubehör, das den erforderlichen Verbindungspfad nicht freihält; überprüfen Sie jeden Anschluss, der für die vollständige Konfiguration benötigt wird, bevor Sie die Installation als kompatibel betrachten.
• Erkannt, aber nicht funktionsfähig: Das Symptom ist ein angeschlossenes HAT, Display, Kamera, Lüfter oder Controller, das seine dokumentierte Funktion nicht bereitstellt. Die mögliche Ursache ist nicht unterstützte Firmware, Betriebssystemunterstützung, Treiber, Device-Tree-Overlay, Schnittstellenzuweisung oder Board-Generation; überprüfen Sie die vom Hersteller unterstützten Software- und Hardwarebedingungen, da die physische Pin-Ausrichtung keine vollständige Funktionalität herstellt.

Beispielsweise gibt die Raspberry Pi Dokumentation an, dass das originale Raspberry Pi Touch Display eine 15-polige DSI-Verbindung verwendet, während das Raspberry Pi 5 ein 22-zu-15-poliges flexibles Kabel benötigt. Wenn das Display leer bleibt, wenn das originale 15-polige Kabel mit dem Raspberry Pi 5 verwendet wird, ist die nächste Kompatibilitätsprüfung das Kabelformat, da das Board und das mitgelieferte Kabel unterschiedliche Anschlussgrößen verwenden.

Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

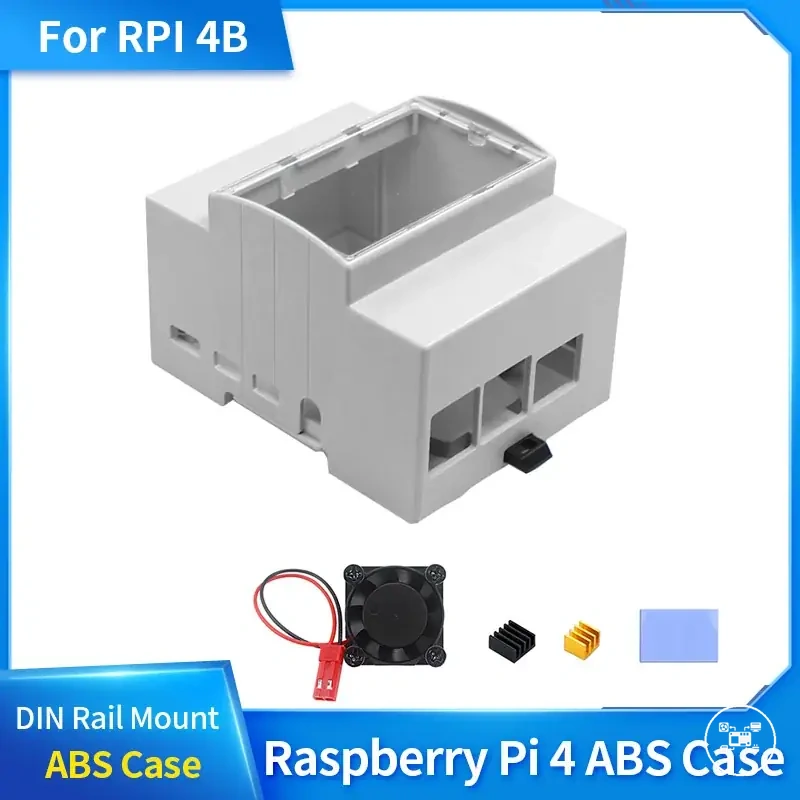

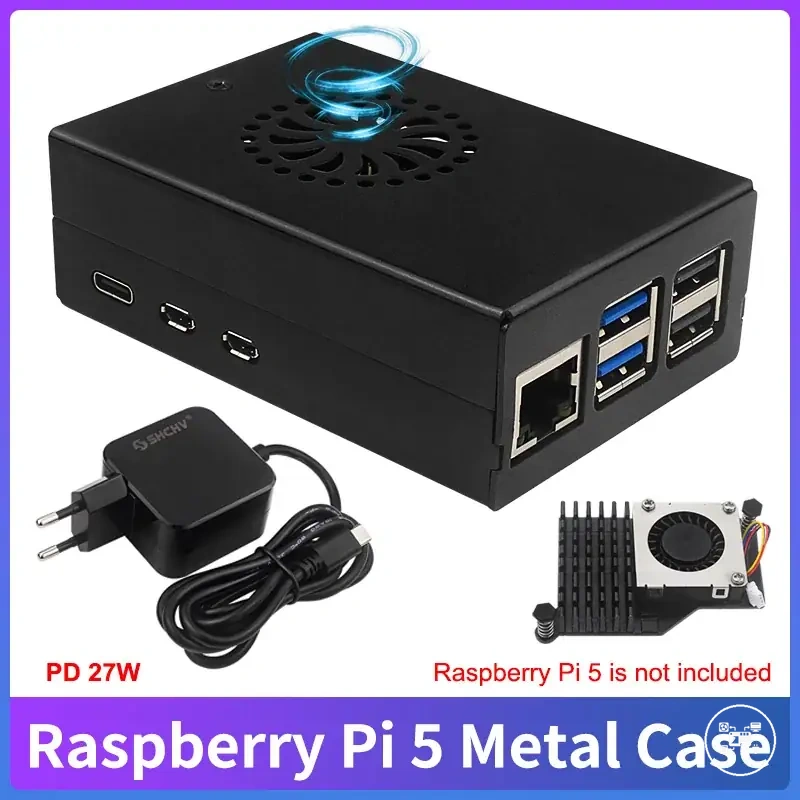

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

Wenn das Symptom bestehen bleibt, nachdem die dokumentierten Bedingungen für Board, Passform, Strom, Anschluss, Kabel und Software überprüft wurden, notieren Sie das genaue Raspberry Pi Modell, das Zubehörmodell, die Netzteilnennleistung, den Verbindungspfad und das beobachtete Verhalten, bevor Sie die Anleitung für accessory compatibility problems konsultieren. Produktbeispiele sollten eine dokumentierte Bedingung veranschaulichen, nicht als Beleg dafür dienen, dass eine ungeklärte Konfiguration kompatibel ist.

Produktbeispiele sollten eine dokumentierte Bedingung veranschaulichen, nicht als Beleg dafür dienen, dass eine ungeklärte Konfiguration kompatibel ist.

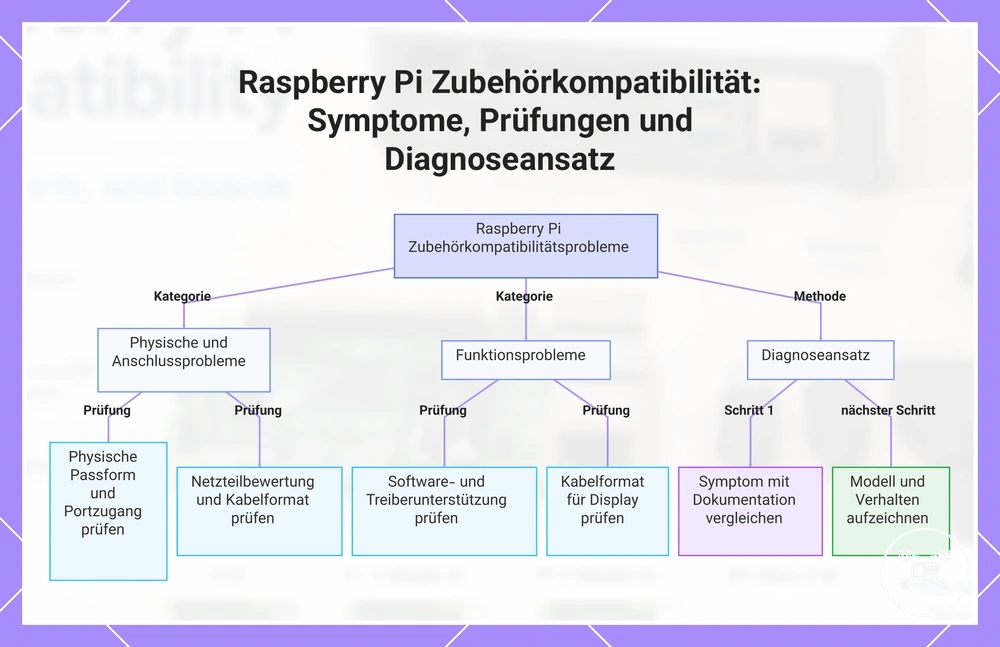

Dieses Diagramm zeigt die Hauptkategorien von Zubehörkompatibilitätsproblemen für Raspberry Pi, die wichtigsten Prüfungen für jede Kategorie und einen empfohlenen Diagnoseansatz.
