Guide de compatibilité des accessoires Raspberry Pi

Les accessoires Raspberry Pi sont compatibles uniquement lorsque l'accessoire correspond au modèle de carte cible, à la disposition physique, au type de connecteur, aux exigences électriques et aux conditions de fonctionnement prévues. La compatibilité est donc conditionnelle plutôt qu'universelle : un boîtier, un câble, une alimentation, un composant de refroidissement, un écran ou une carte d'extension peut convenir à un modèle Raspberry Pi et ne pas convenir à un autre.

Les accessoires Raspberry Pi doivent être vérifiés selon quatre conditions de compatibilité : la génération de carte supportée, l'interface requise, l'adaptation du boîtier ou du montage, et l'alimentation électrique spécifiée. La documentation Raspberry Pi répertorie le Raspberry Pi 4 Model B avec deux ports micro-HDMI, un connecteur GPIO 40 broches, une alimentation USB-C à 5 V et 3 A, et des connecteurs CSI et DSI séparés de 15 broches ; elle répertorie le Raspberry Pi 5 avec deux ports micro-HDMI, un connecteur GPIO 40 broches, une alimentation USB-C à 5 V et 5 A, et deux connecteurs combinés CSI/DSI de 22 broches.

• Support de la carte : La documentation de l'accessoire doit inclure explicitement le modèle Raspberry Pi ou la génération de carte visé.
• Correspondance de la connexion : La fiche, le connecteur, la disposition des broches ou le format du câble ruban de l'accessoire doivent correspondre à l'interface de la carte correspondante.
• Adaptation physique : Un boîtier ou un accessoire monté doit s'aligner avec le contour de la carte, les points de montage, les dégagements des composants, le chemin de ventilation et les positions des ports.
• Correspondance électrique : Un accessoire d'alimentation doit fournir la tension et le courant spécifiés pour la carte sous la charge périphérique connectée.

Par exemple, Raspberry Pi spécifie 5 V à 5 A, soit 25 W, pour le Raspberry Pi 5 lorsque la pleine puissance périphérique est requise. Raspberry Pi indique que le Raspberry Pi 5 peut fonctionner avec une alimentation de 5 V, 3 A, mais cette configuration limite le courant périphérique en aval à 600 mA ; un périphérique de stockage USB à courant élevé peut nécessiter la configuration 5 A.

Les seules étiquettes de modèle ne suffisent pas à lever tous les doutes de compatibilité.

Les seules étiquettes de modèle ne suffisent pas à lever tous les doutes de compatibilité. Raspberry Pi identifie son boîtier officiel Raspberry Pi 4 Case comme conçu pour le Raspberry Pi 4, tandis que son boîtier Raspberry Pi 5 Case est conçu pour le Raspberry Pi 5 et inclut une connexion de ventilateur spécifique à la configuration de refroidissement de cette carte ; la décision pratique consiste à vérifier le modèle exact de la carte et chaque interface requise avant de sélectionner l'accessoire.

Table des matières⌄

Portée et exigences d'adaptation de la compatibilité des accessoires Raspberry Pi

La compatibilité des accessoires Raspberry Pi signifie qu'un accessoire correspond au modèle de la carte cible, à l'interface de connexion, à la disposition physique, aux exigences électriques et à la fonction prévue. La portée couvre les boîtiers, les alimentations, les câbles, les écrans, les adaptateurs de stockage, les composants de refroidissement, les périphériques USB et les cartes d'extension GPIO au sein du centre des accessoires Raspberry Pi.

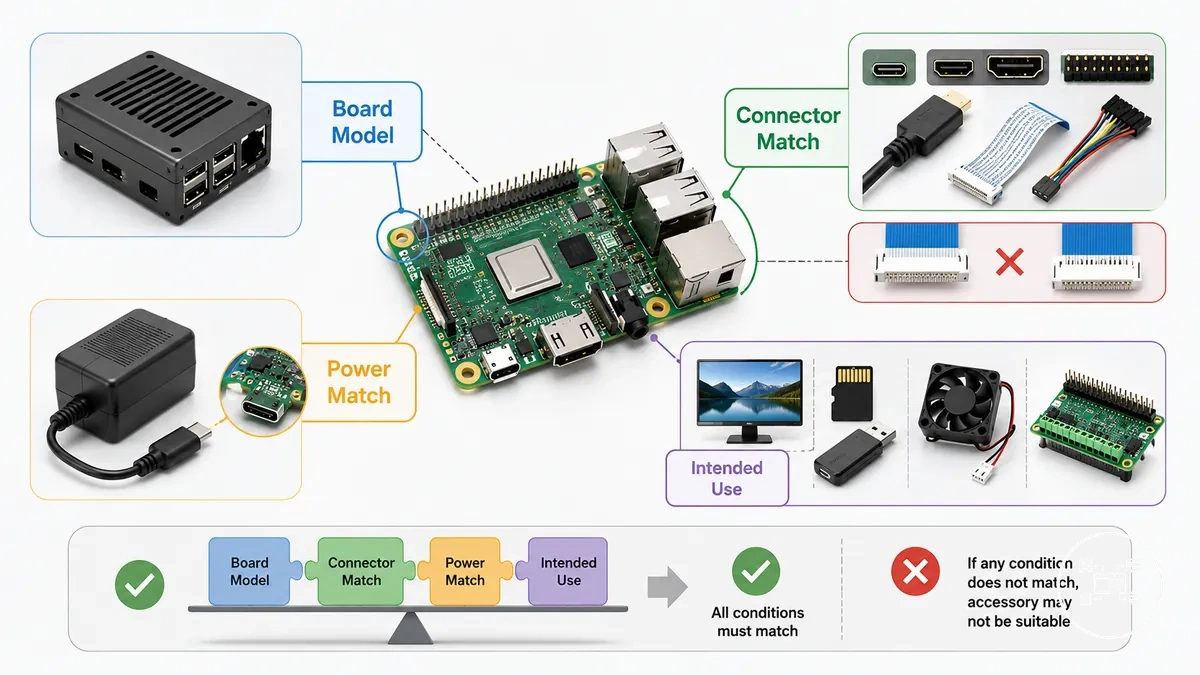

L'image ci-dessous montre les vérifications de la carte, du connecteur, de l'alimentation et des conditions d'utilisation qui déterminent le résultat de l'adaptation.

Un accessoire est adapté uniquement lorsque chaque condition d'adaptation requise est satisfaite ; faire correspondre un connecteur ou un point de montage n'établit pas une compatibilité complète. L'image ci-dessous montre les vérifications de la carte, du connecteur, de l'alimentation et des conditions d'utilisation qui déterminent le résultat de l'adaptation.

• Version de la carte : La documentation de l'accessoire doit identifier le modèle Raspberry Pi visé ou une caractéristique matérielle fournie par ce modèle. La documentation Raspberry Pi précise que le Build HAT convient aux ordinateurs dotés d'un connecteur GPIO 40 broches, tandis que les périphériques de la série clavier nécessitent un câble ruban ou un autre dispositif d'extension.
• Connecteur : La fiche, le connecteur, la disposition des broches et le format du câble de l'accessoire doivent correspondre à l'interface de la carte. La documentation Raspberry Pi indique que les cartes phares jusqu'au Raspberry Pi 4 inclus utilisent un connecteur de caméra standard à 15 broches, tandis que le Raspberry Pi 5 utilise un connecteur mini à 22 broches et nécessite un câble de caméra Standard-Mini.
• Alimentation : L'alimentation doit fournir la tension et le courant spécifiés pour la carte sous la charge périphérique prévue. La documentation Raspberry Pi spécifie 5 V à 3 A, soit 15 W, pour le Raspberry Pi 4 Model B et 5 V à 5 A, soit 25 W, pour le Raspberry Pi 5 ; l'utilisation d'une alimentation 5 V, 3 A avec le Raspberry Pi 5 limite le courant périphérique disponible à 600 mA.
• Utilisation prévue : L'accessoire doit prendre en charge la fonction requise et chaque condition d'adaptateur, logiciel, montage ou refroidissement indiquée. Une connexion physique confirme uniquement l'adaptation mécanique ou d'interface, pas la prise en charge fonctionnelle complète.

Par exemple, la documentation Raspberry Pi précise que l'écran tactile d'origine possède un connecteur d'affichage à 15 voies, tandis que la connexion au Raspberry Pi 5 nécessite un câble plat flexible de 22 à 15 voies. L'écran reste pris en charge sous cette condition de câble, mais le câble à 15 voies fourni seul ne correspond pas au connecteur du Raspberry Pi 5.

L'écran reste pris en charge sous cette condition de câble, mais le câble à 15 voies fourni seul ne correspond pas au connecteur du Raspberry Pi 5.

L'adaptation de l'accessoire doit être vérifiée par rapport au modèle exact de la carte, à la spécification du connecteur, à l'exigence d'alimentation, au dégagement physique et à la charge de travail prévue avant la sélection. Lorsque le fabricant de l'accessoire n'identifie pas le modèle pris en charge ou la condition de fonctionnement requise, la compatibilité reste non vérifiée plutôt que universellement applicable.

Versions des cartes Raspberry Pi et compatibilité des accessoires

Les versions de carte Raspberry Pi déterminent la compatibilité des accessoires car chaque génération peut différer par le type de connecteur, la disposition physique, la spécification d'alimentation et les interfaces prises en charge. Selon la documentation Raspberry Pi, les accessoires doivent être sélectionnés pour le modèle Raspberry Pi spécifique ou pour l'interface matérielle documentée qu'ils prennent en charge, plutôt que de supposer une compatibilité avec toutes les cartes Raspberry Pi.

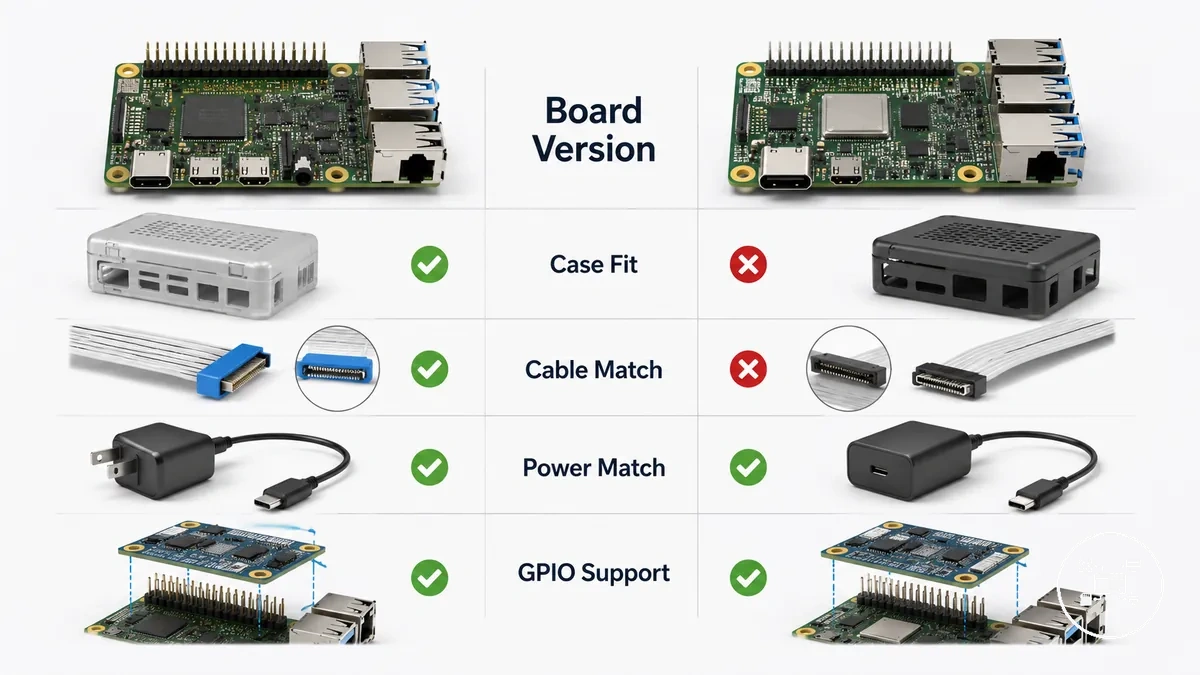

Les différences de carte ci-dessous illustrent les caractéristiques matérielles qui affectent le plus souvent le choix des accessoires.

Les différences de carte ci-dessous illustrent les caractéristiques matérielles qui affectent le plus souvent le choix des accessoires.

• Version de la carte → Boîtiers et refroidissement : Le Raspberry Pi 5 a une disposition de carte et un placement des composants revus par rapport au Raspberry Pi 4 Model B, donc les boîtiers, les refroidisseurs actifs et les dissipateurs doivent spécifiquement indiquer la prise en charge du Raspberry Pi 5. Un boîtier Raspberry Pi 4 n'est pas automatiquement compatible avec le Raspberry Pi 5 car les emplacements des connecteurs et des composants diffèrent.
• Version de la carte → Accessoires caméra et écran : Selon la documentation Raspberry Pi, le Raspberry Pi 4 Model B utilise des connecteurs CSI et DSI séparés de 15 broches, tandis que le Raspberry Pi 5 utilise des connecteurs CSI/DSI de 22 broches. Les caméras et écrans officiels existants restent utilisables uniquement lorsque le câble adaptateur 22 broches vers 15 broches requis est installé.
• Version de la carte → Accessoires d'alimentation : La documentation Raspberry Pi recommande une alimentation USB-C 5 V, 3 A pour le Raspberry Pi 4 Model B et une alimentation USB-C 5 V, 5 A pour le Raspberry Pi 5. Raspberry Pi indique que le Raspberry Pi 5 peut fonctionner avec une alimentation 5 V, 3 A, mais le courant disponible pour les périphériques USB connectés est réduit à 600 mA.
• Version de la carte → Cartes d'extension : Les HAT qui suivent la spécification GPIO standard à 40 broches sont généralement compatibles avec les cartes Raspberry Pi prises en charge, mais la documentation du fabricant doit confirmer le dégagement mécanique, la prise en charge du firmware et toute exigence d'installation spécifique à la carte.

Par exemple, selon la documentation Raspberry Pi, le module caméra officiel Raspberry Pi peut être connecté au Raspberry Pi 4 Model B et au Raspberry Pi 5. Cependant, le Raspberry Pi 5 nécessite un câble caméra Standard vers Mini car la carte utilise un connecteur de 22 broches au lieu de l'interface de 15 broches antérieure. La caméra reste compatible, mais l'exigence de câble change avec la génération de la carte.

La caméra reste compatible, mais l'exigence de câble change avec la génération de la carte.

Vérifier la version exacte de la carte Raspberry Pi avant d'acheter un accessoire aide à prévenir les incompatibilités de connecteurs, les problèmes d'adaptation du boîtier, le matériel de refroidissement non pris en charge et une alimentation insuffisante. Lorsqu'un fabricant d'accessoires n'identifie pas explicitement les modèles Raspberry Pi ou les révisions matérielles prises en charge, la compatibilité doit être considérée comme non vérifiée plutôt que supposée.

Adaptation physique, ports et compatibilité des connecteurs

L'adaptation physique, les ports et la compatibilité des connecteurs déterminent si un accessoire Raspberry Pi peut être installé et fonctionner correctement avec une carte spécifique. La compatibilité exige que le type de connecteur, les dimensions physiques, la disposition de montage et l'accès aux ports de l'accessoire correspondent au modèle Raspberry Pi cible. Selon la documentation Raspberry Pi, la disposition mécanique et les spécifications d'interface sont spécifiques à chaque carte, la compatibilité physique doit être vérifiée avant l'installation.

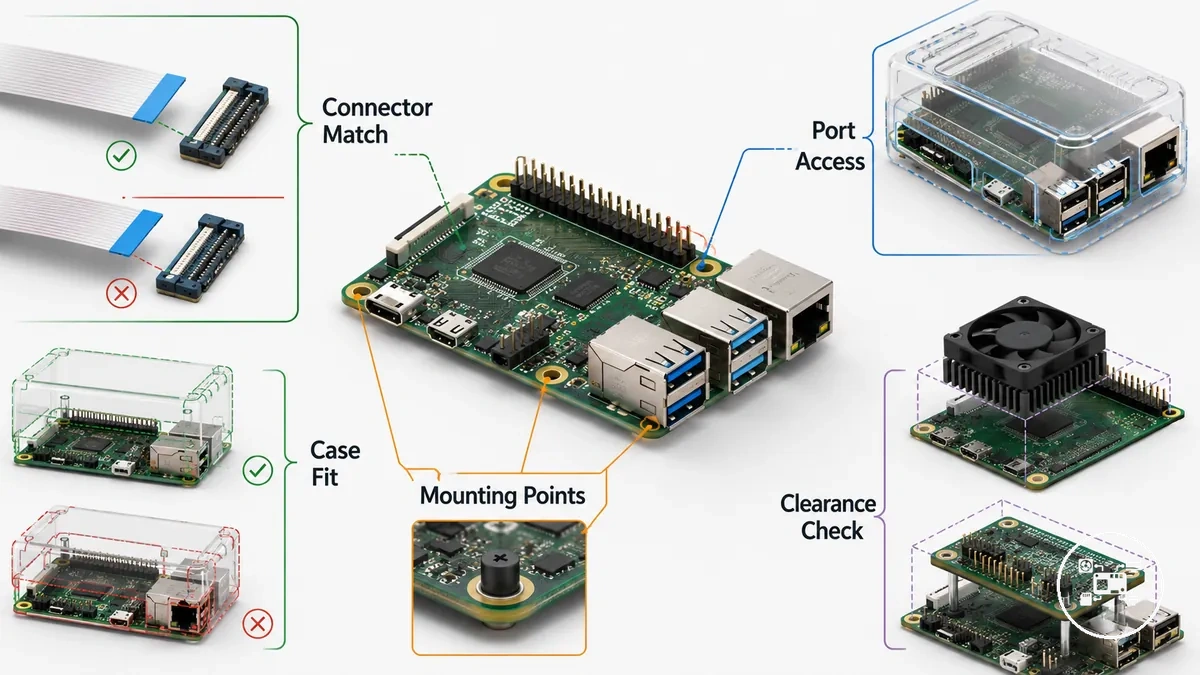

L'illustration annotée ci-dessous met en évidence les zones physiques à vérifier avant d'installer un accessoire.

L'illustration annotée ci-dessous met en évidence les zones physiques à vérifier avant d'installer un accessoire.

• Compatibilité des connecteurs : Le connecteur de l'accessoire doit correspondre à l'interface de la carte. Selon la documentation Raspberry Pi, le Raspberry Pi 4 Model B utilise des connecteurs CSI et DSI séparés de 15 broches, tandis que le Raspberry Pi 5 utilise des connecteurs CSI/DSI de 22 broches. Les accessoires caméra et écran conçus pour les cartes plus anciennes nécessitent des câbles adaptateurs compatibles lorsqu'ils sont utilisés avec le Raspberry Pi 5.
• Accessibilité des ports : Les ports USB, Ethernet, micro-HDMI, audio et d'alimentation USB-C doivent rester dégagés après l'installation. Un boîtier mécaniquement compatible devient fonctionnellement incompatible s'il bloque l'accès aux connecteurs externes requis.
• Dimensions physiques : Les boîtiers, HAT, dissipateurs et ensembles de refroidissement doivent s'aligner avec le contour de la carte, les positions des trous de montage, les emplacements des connecteurs et les dégagements des composants. Lors du choix d'un boîtier, vérifiez l'adaptation du boîtier et accès à la carte pour vous assurer que la protection physique ne restreint pas l'installation des câbles ou l'accès aux ports.
• Exigences de dégagement : Les cartes d'extension et le matériel de refroidissement nécessitent un espace vertical et horizontal suffisant au-dessus des composants environnants. Un accessoire qui touche les composants voisins ou empêche l'acheminement du câble ruban doit être considéré comme physiquement incompatible même si son connecteur s'adapte correctement.

Par exemple, selon la documentation Raspberry Pi, le module caméra officiel reste compatible avec le Raspberry Pi 5 lorsqu'un câble caméra Standard vers Mini convertit la connexion caméra précédente de 15 broches vers la nouvelle interface de 22 broches. De même, un boîtier qui accepte physiquement la carte mais recouvre l'une des sorties micro-HDMI doubles empêche l'accès simultané à l'affichage malgré des dimensions de carte correspondantes.

De même, un boîtier qui accepte physiquement la carte mais recouvre l'une des sorties micro-HDMI doubles empêche l'accès simultané à l'affichage malgré des dimensions de carte correspondantes.

Vérifier le type de connecteur, l'accessibilité des ports, les dimensions de la carte, l'alignement des trous de montage et le dégagement des composants avant d'acheter un accessoire aide à prévenir les problèmes d'installation et les achats d'adaptateurs inutiles. La compatibilité physique doit être confirmée en utilisant à la fois les spécifications de la carte et les exigences d'installation prises en charge par le fabricant de l'accessoire, plutôt que la seule forme du connecteur.

Compatibilité de l'alimentation et exigences électriques

La compatibilité de l'alimentation détermine si les accessoires Raspberry Pi reçoivent une alimentation électrique suffisante et stable pour un fonctionnement fiable. Une alimentation compatible doit correspondre à la tension d'entrée, au type de connecteur et à la capacité en courant requis par la carte Raspberry Pi, tout en supportant la charge électrique combinée de la carte et des accessoires connectés. Selon la documentation Raspberry Pi, le Raspberry Pi 4 Model B est conçu pour une alimentation USB-C de 5,1 V et 3 A, tandis que le Raspberry Pi 5 est conçu pour une alimentation USB-C de 5 V et 5 A afin de permettre une pleine capacité d'alimentation de la carte et des périphériques.

La compatibilité électrique dépend de trois critères : la compatibilité du connecteur, la capacité de sortie et la charge des accessoires.

La compatibilité électrique dépend de trois critères : la compatibilité du connecteur, la capacité de sortie et la charge des accessoires. La documentation Raspberry Pi spécifie une entrée d'alimentation USB-C pour le Raspberry Pi 4 Model B et le Raspberry Pi 5, mais le courant recommandé diffère selon le modèle. Pour des conseils plus détaillés sur la sélection d'adaptateurs adaptés et d'accessoires d'alimentation officiels, consultez la compatibilité d'alimentation des accessoires Raspberry Pi.

• Compatibilité du connecteur : Le connecteur d'alimentation doit correspondre à l'entrée de la carte. Le Raspberry Pi 4 Model B et le Raspberry Pi 5 utilisent tous deux des connecteurs d'alimentation USB-C, tandis que les modèles Raspberry Pi plus anciens comme le Raspberry Pi 3 Model B+ utilisent le Micro-USB.
• Capacité en courant : Selon la documentation Raspberry Pi, le Raspberry Pi 4 Model B nécessite une alimentation recommandée de 5,1 V, 3 A, tandis que le Raspberry Pi 5 recommande une alimentation de 5 V, 5 A lorsque les périphériques nécessitent la totalité du budget d'alimentation USB disponible.
• Charge des accessoires : Les SSD USB, disques durs externes, écrans, HAT, ventilateurs de refroidissement, caméras et autres périphériques augmentent la consommation électrique totale. La charge électrique combinée doit rester dans les limites de la sortie nominale de l'alimentation pour réduire la probabilité d'avertissements de sous-tension, de déconnexion des périphériques ou de disponibilité réduite de l'alimentation USB.

Par exemple, selon la documentation Raspberry Pi, le Raspberry Pi 5 peut fonctionner avec une alimentation USB-C de 5 V, 3 A, mais le courant périphérique USB en aval est limité à environ 600 mA dans cette condition. L'utilisation de l'alimentation recommandée de 5 V, 5 A permet le budget de courant périphérique USB plus élevé disponible sur le Raspberry Pi 5, améliorant la compatibilité avec les accessoires USB gourmands en énergie.

Par exemple, selon la documentation Raspberry Pi, le Raspberry Pi 5 peut fonctionner avec une alimentation USB-C de 5 V, 3 A, mais le courant périphérique USB en aval est limité à environ 600 mA dans cette condition.

Faire correspondre la tension, le type de connecteur et le courant nominal corrects avant de connecter des accessoires améliore la compatibilité électrique et réduit le risque de fonctionnement instable dû à une puissance disponible insuffisante. Si un fabricant d'accessoires spécifie des exigences électriques supplémentaires au-delà de celles de la carte Raspberry Pi, ces exigences doivent être satisfaites avant de considérer la configuration matérielle complète comme électriquement compatible.

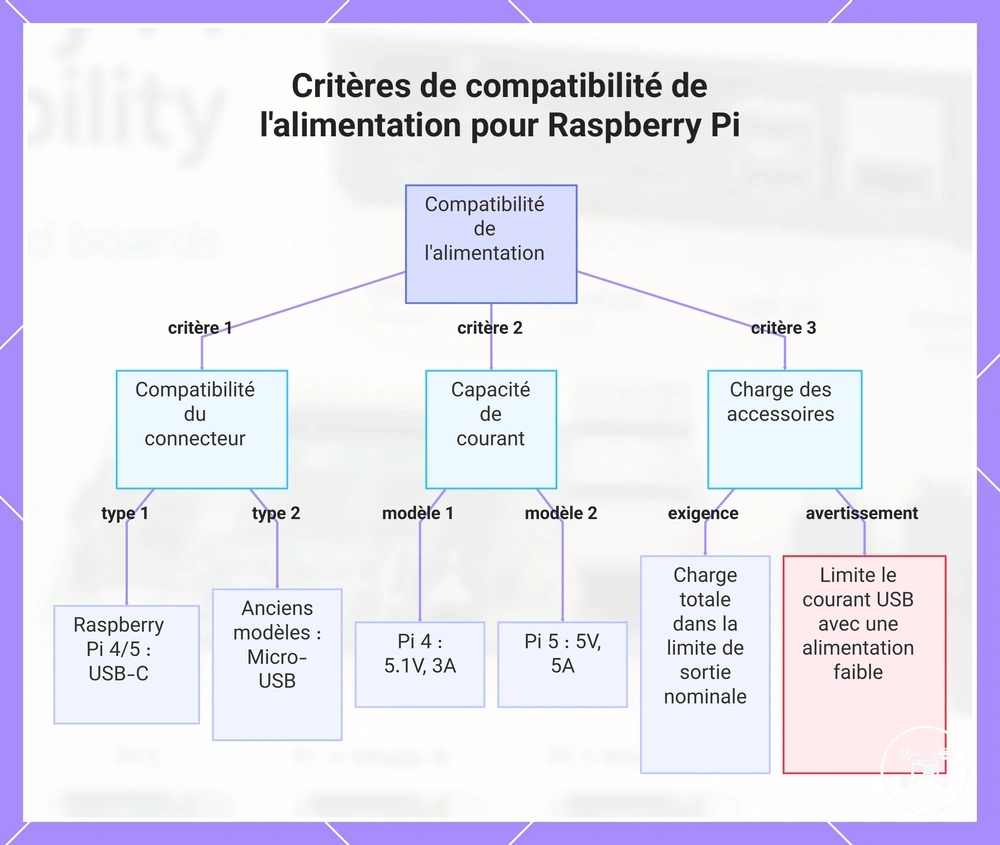

Ce diagramme présente les trois critères principaux pour assurer la compatibilité électrique entre une carte Raspberry Pi et son alimentation, à savoir le type de connecteur, la capacité de courant et la charge des accessoires.

Compatibilité des accessoires GPIO et connexions d'extension

La compatibilité des accessoires GPIO exige que la carte d'extension corresponde au format du connecteur, aux fonctions des broches, aux niveaux électriques, aux interfaces prises en charge et aux exigences logicielles de l'ordinateur Raspberry Pi. La documentation Raspberry Pi indique que les cartes Raspberry Pi actuelles utilisent un connecteur GPIO 40 broches avec un espacement de 2,54 mm, mais un connecteur correspondant n'établit pas une compatibilité fonctionnelle complète. :contentReference[oaicite:0]{index=0}

Des conseils de sélection plus détaillés sont disponibles sous compatibilité des accessoires GPIO .

Avant de connecter une carte d'extension, vérifiez ses broches GPIO requises, son interface de communication, la prise en charge de la carte, les limites électriques et la méthode d'installation. Des conseils de sélection plus détaillés sont disponibles sous compatibilité des accessoires GPIO.

• Connexion du connecteur : L'accessoire GPIO doit utiliser le connecteur 40 broches de la carte cible ou une connexion d'extension compatible. Les modèles Raspberry Pi Zero avec un connecteur non soudé nécessitent des broches soudées ou un kit de broches adapté avant qu'un HAT conventionnel puisse se connecter physiquement. :contentReference[oaicite:1]{index=1}
• Support d'interface : L'accessoire doit utiliser des broches GPIO assignées à la fonction requise, comme I²C, SPI, UART, PWM, ou l'entrée et la sortie numériques générales. L'alignement physique seul est insuffisant lorsque l'accessoire nécessite une interface, un pilote, un overlay ou une affectation de broches que la configuration sélectionnée ne fournit pas.
• Support de la carte d'extension : Un HAT ou une carte GPIO doit identifier les modèles Raspberry Pi pris en charge et toute condition requise de système d'exploitation ou de firmware. Une EEPROM d'identification peut faciliter la configuration sur un HAT conforme, mais la documentation de l'accessoire doit confirmer ses exigences fonctionnelles.
• Connexion mécanique : L'accessoire doit s'aligner avec l'orientation du connecteur, les points de montage et le dégagement requis. Les ordinateurs Raspberry Pi de la série clavier exposent un connecteur GPIO 40 broches à l'extérieur, mais la documentation Raspberry Pi indique que le Build HAT nécessite un câble ruban ou un autre dispositif d'extension pour ces modèles. :contentReference[oaicite:2]{index=2}

Par exemple, la documentation Raspberry Pi précise que le Build HAT convient aux ordinateurs Raspberry Pi dotés d'un connecteur GPIO 40 broches et prend en charge jusqu'à quatre moteurs ou capteurs compatibles. Sur un ordinateur Raspberry Pi de la série clavier, la même interface GPIO reste disponible, mais le boîtier empêche le montage vertical direct, un câble ruban ou un dispositif d'extension devient une condition de compatibilité requise. :contentReference[oaicite:3]{index=3}

Lorsqu'un fournisseur d'accessoires identifie uniquement le nombre de broches sans documenter ces conditions, la compatibilité fonctionnelle reste non vérifiée.

La compatibilité GPIO doit être confirmée par le chemin de connexion complet : modèle de carte, disponibilité du connecteur 40 broches, fonctions de broches requises, conditions électriques, installation mécanique et support logiciel. Lorsqu'un fournisseur d'accessoires identifie uniquement le nombre de broches sans documenter ces conditions, la compatibilité fonctionnelle reste non vérifiée.

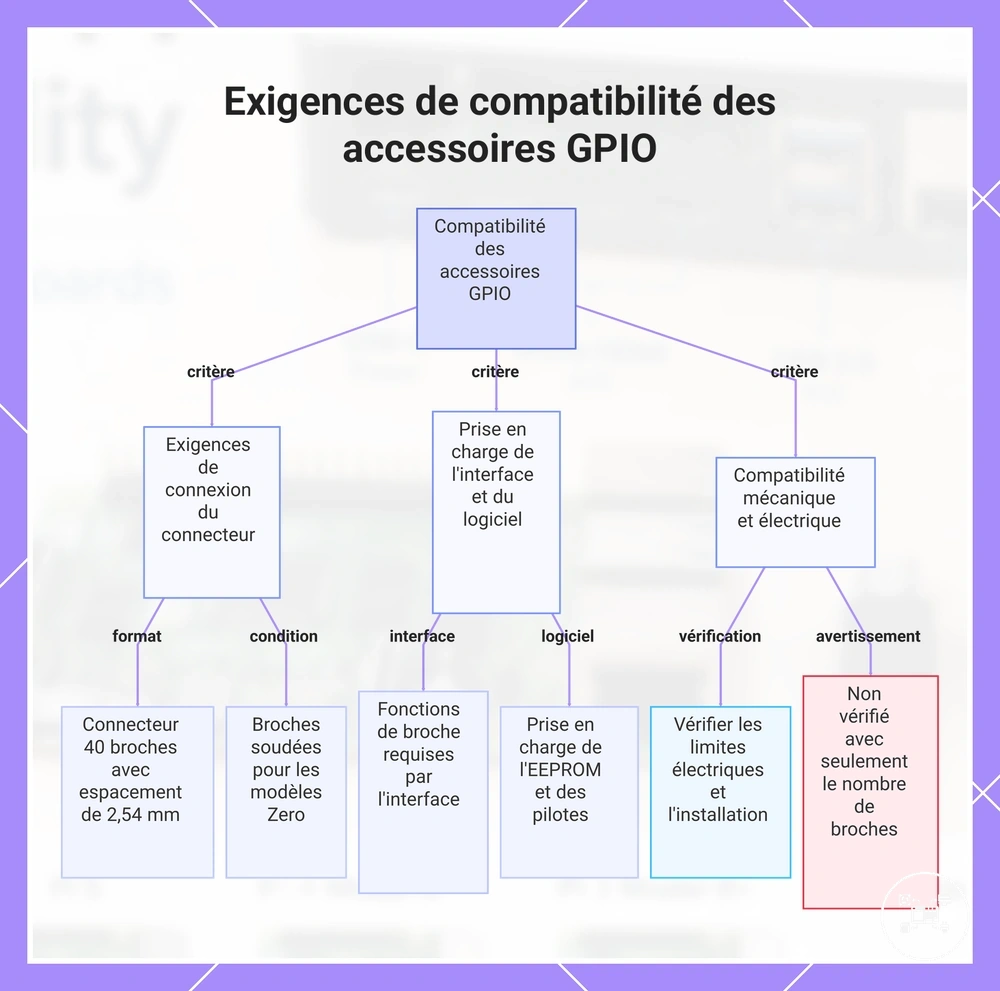

Ce graphique présente les principales exigences de compatibilité pour connecter un accessoire GPIO à un Raspberry Pi, notamment les conditions de connecteur, d'interface, de logiciel et mécaniques.

Ce graphique présente les principales exigences de compatibilité pour connecter un accessoire GPIO à un Raspberry Pi, notamment les conditions de connecteur, d'interface, de logiciel et mécaniques.

Compatibilité des câbles d'écran et exigences d'interface

La compatibilité des câbles d'écran exige que la carte Raspberry Pi, le câble et l'accessoire d'écran utilisent la même interface, le même format de connecteur, la même orientation des contacts et le même chemin de signal pris en charge. La documentation Raspberry Pi spécifie que le Raspberry Pi 4 Model B possède un connecteur DSI standard de 15 broches au pas de 1,0 mm, tandis que le Raspberry Pi 5 possède deux connecteurs combinés CSI/DSI mini de 22 broches au pas de 0,5 mm ; un câble conçu pour un format de connecteur ne se connecte pas directement à l'autre.

Pour une couverture plus détaillée de ces critères, consultez compatibilité écran et câbles .

Vérifiez le connecteur côté carte, le connecteur côté écran, le type d'interface, l'orientation du câble et tout adaptateur requis avant l'installation. Pour une couverture plus détaillée de ces critères, consultez compatibilité écran et câbles.

• Type d'interface : L'accessoire d'écran et le Raspberry Pi doivent partager un chemin de connexion pris en charge, tel que DSI ou HDMI. Un câble qui s'adapte à un connecteur ne peut pas convertir la signalisation HDMI en signalisation DSI, la forme du connecteur et le type d'interface doivent correspondre.
• Format du connecteur : La documentation Raspberry Pi répertorie le Raspberry Pi 4 Model B avec un connecteur DSI de 15 broches au pas de 1,0 mm et le Raspberry Pi 5 avec des connecteurs CSI/DSI de 22 broches au pas de 0,5 mm. Connecter un accessoire d'écran à 15 broches au Raspberry Pi 5 nécessite un câble flexible 22 voies vers 15 voies pris en charge, plutôt que le câble 15 voies d'origine seul.
• Orientation des contacts : Les contacts du câble doivent faire face aux contacts terminaux spécifiés pour les deux connecteurs, et chaque languette de verrouillage doit maintenir le câble uniformément. Des nombres de broches correspondants n'établissent pas la compatibilité lorsque les contacts sont inversés ou que le brochage du câble diffère.
• Capacité de l'écran : La compatibilité du câble établit le chemin de connexion mais n'établit pas la résolution, le taux de rafraîchissement, la prise en charge tactile, les besoins en alimentation ou la prise en charge logicielle de l'écran. Ces attributs doivent rester dans les capacités documentées pour la sortie Raspberry Pi et l'écran connecté.

Par exemple, la documentation Raspberry Pi indique que l'écran tactile Raspberry Pi d'origine utilise une connexion DSI à 15 voies et que le Raspberry Pi 5 nécessite un câble plat flexible 22 voies vers 15 voies pour cet écran. Dans cette condition, l'écran peut utiliser un port DSI du Raspberry Pi 5 ; sans le câble de conversion, le connecteur 22 broches de la carte et le câble 15 voies de l'écran ne forment pas une connexion physique compatible.

Un câble compatible ne peut pas ajouter une résolution, une fonction tactile ou une capacité d'interface que la carte ou l'écran ne prend pas en charge.

La compatibilité des câbles d'écran doit être confirmée par la chaîne de connexion complète : modèle Raspberry Pi, interface de sortie, format du connecteur, disposition des broches du câble, entrée de l'écran et exigence d'adaptateur documentée. Un câble compatible ne peut pas ajouter une résolution, une fonction tactile ou une capacité d'interface que la carte ou l'écran ne prend pas en charge.

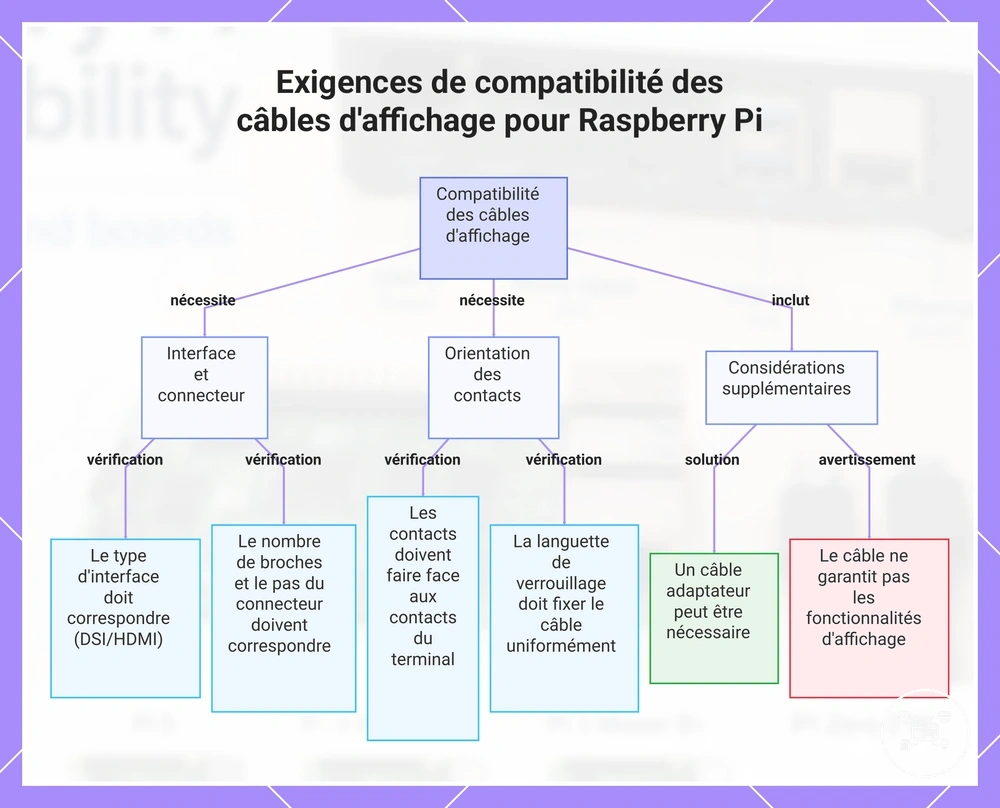

Ce diagramme présente les principaux critères de compatibilité des câbles d'affichage entre les cartes Raspberry Pi et les accessoires d'affichage, notamment l'interface, le connecteur, l'orientation et des vérifications supplémentaires.

Sélection d'accessoires Raspberry Pi compatibles

Sélectionnez les accessoires Raspberry Pi en évaluant quatre conditions dans l'ordre : la version exacte de la carte, le connecteur ou l'interface requis, l'exigence électrique et l'utilisation prévue. Considérez un accessoire comme compatible uniquement lorsque sa documentation satisfait les quatre conditions pour la configuration prévue ; un nom de produit correspondant, une forme de fiche ou un motif de montage seul ne suffit pas.

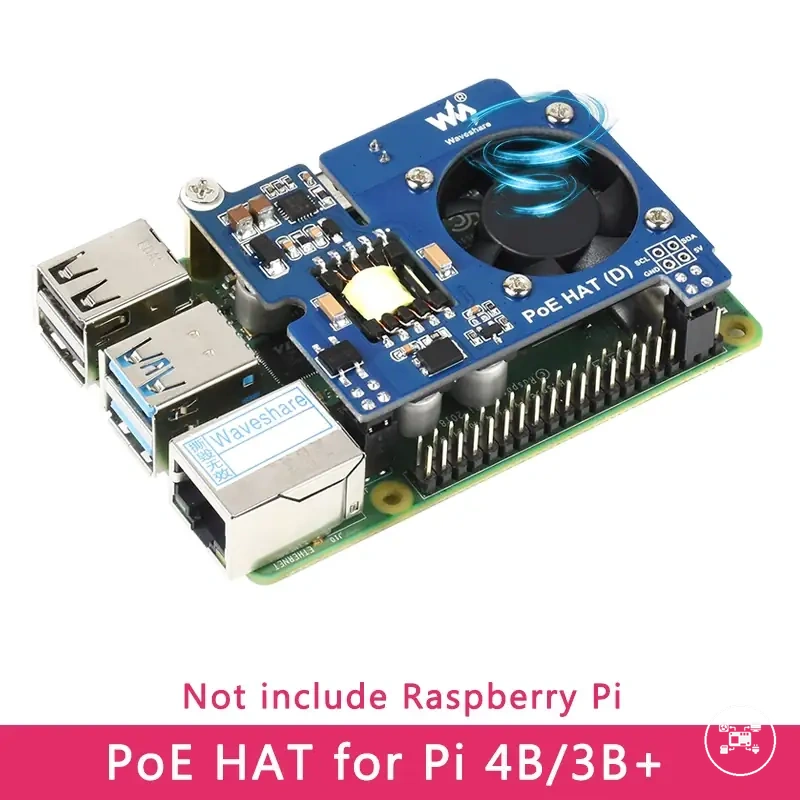

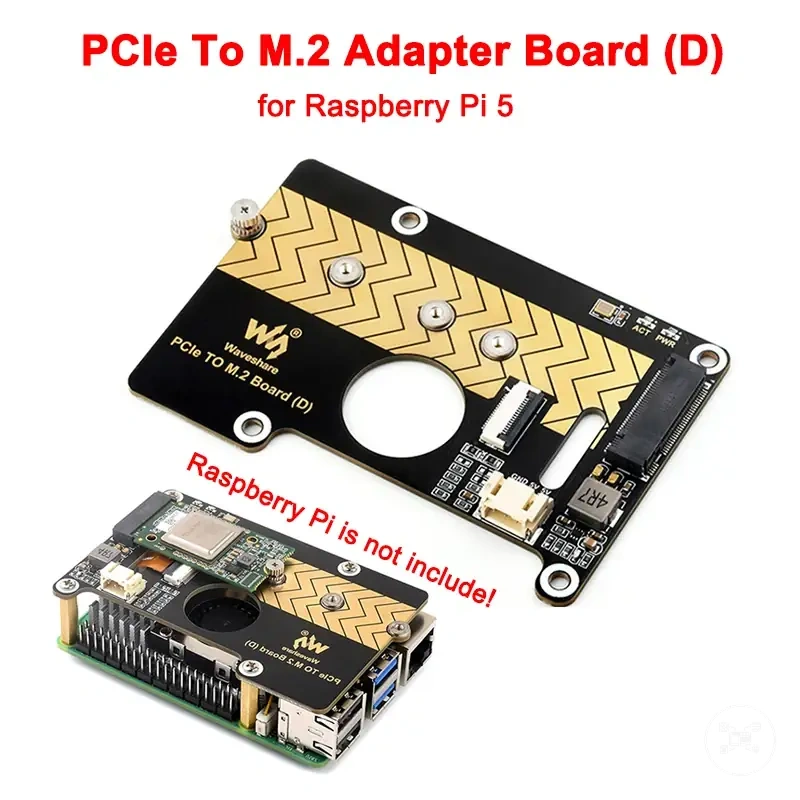

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles.

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

1. Correspondre à la version de la carte : Identifiez le modèle et la révision exacts du Raspberry Pi, puis confirmez que la documentation de l'accessoire nomme cette carte ou une caractéristique matérielle qu'elle fournit. Le résultat de la décision est compatible lorsque la prise en charge est explicite, conditionnel lorsqu'un adaptateur ou une extension est spécifié, et non vérifié lorsqu'aucun modèle pris en charge ou interface équivalente n'est documenté.
2. Correspondre au chemin de connexion : Comparez le connecteur aux deux extrémités, l'interface qu'il transporte, et tout câble ou adaptateur requis. La documentation Raspberry Pi spécifie que les cartes phares jusqu'au Raspberry Pi 4 utilisent un connecteur de caméra standard de 15 broches, tandis que le Raspberry Pi 5 utilise un connecteur mini de 22 broches ; une caméra pour les deux générations nécessite un câble Standard-Standard pour le Raspberry Pi 4 ou un câble Standard-Mini pour le Raspberry Pi 5.
3. Correspondre à l'exigence d'alimentation : Comparez la spécification d'entrée de la carte avec l'alimentation disponible après l'inclusion des accessoires connectés. La documentation Raspberry Pi répertorie le Raspberry Pi 4 Model B à 5 V, 3 A et le Raspberry Pi 5 à 5 V, 5 A pour une pleine puissance périphérique ; le Raspberry Pi 5 peut utiliser 5 V, 3 A, mais cette condition limite le courant périphérique à 600 mA.
4. Correspondre à l'utilisation prévue : Confirmez que l'accessoire prend en charge la fonction requise, le système d'exploitation, le firmware, le pilote, la méthode de montage et la charge de travail. Sélectionnez l'accessoire uniquement lorsque ces conditions soutiennent le résultat prévu ; une fixation physique sans prise en charge fonctionnelle documentée laisse la compatibilité non vérifiée.

Par exemple, la sélection d'une caméra pour le Raspberry Pi 5 nécessite trois correspondances distinctes : la prise en charge du logiciel de caméra Raspberry Pi, un câble Standard-Mini pour le connecteur 22 broches de la carte, et une installation qui laisse le connecteur et le chemin du câble accessibles. Selon la documentation Raspberry Pi, la même caméra utilisée avec le Raspberry Pi 4 utilise le câble Standard-Standard fourni pour son connecteur 15 broches, l'ensemble d'accessoires compatibles change même si le module caméra peut rester le même.

Utilisez des exemples de produits uniquement après que cette évaluation a produit une correspondance documentée, plutôt que d'utiliser la fiche produit comme preuve de compatibilité.

Enregistrez d'abord le modèle de carte et la tâche prévue, puis rejetez tout accessoire dont l'interface, la condition d'alimentation, l'exigence d'installation ou la fonction prise en charge reste non spécifiée. Utilisez des exemples de produits uniquement après que cette évaluation a produit une correspondance documentée, plutôt que d'utiliser la fiche produit comme preuve de compatibilité.

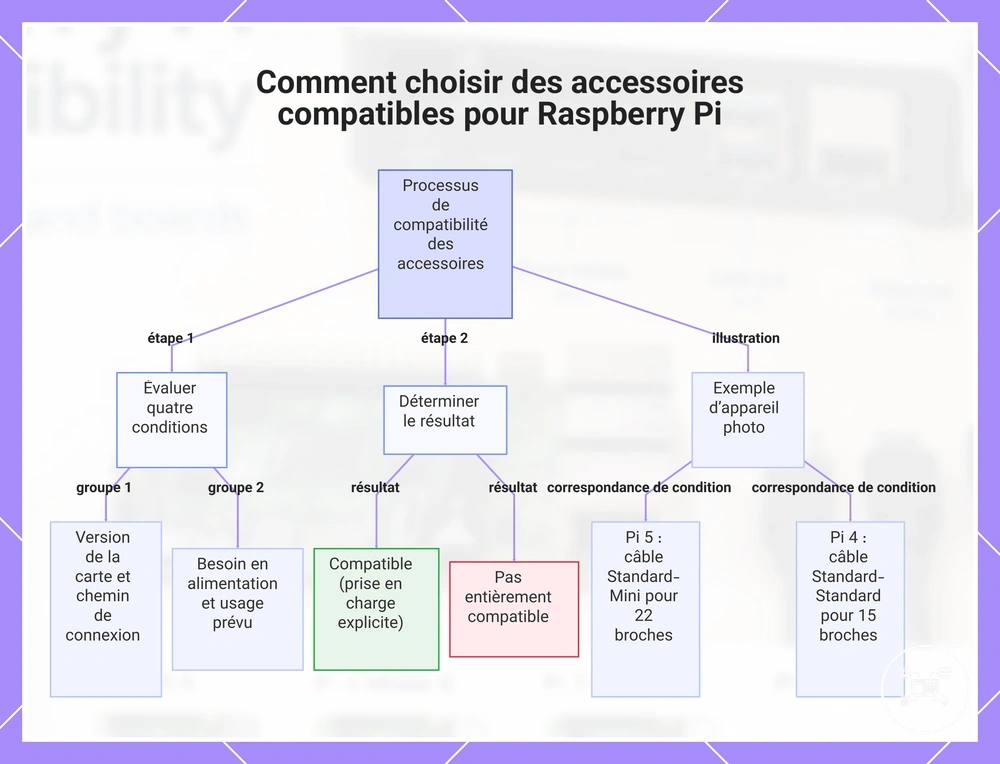

Ce graphique montre le processus étape par étape pour évaluer la compatibilité des accessoires, y compris les quatre conditions à vérifier, les résultats possibles et un exemple d’appareil photo.

Ce graphique montre le processus étape par étape pour évaluer la compatibilité des accessoires, y compris les quatre conditions à vérifier, les résultats possibles et un exemple d’appareil photo.

Problèmes courants de compatibilité des accessoires Raspberry Pi

Les problèmes courants de compatibilité des accessoires Raspberry Pi se manifestent par un matériel qui ne s'adapte pas, ne se connecte pas, ne s'allume pas, ne reste pas détecté ou ne fournit pas sa fonction documentée. Le facteur de compatibilité probable est une inadéquation de version de carte, de dégagement physique, d'accès aux ports, de format de câble, d'alimentation disponible ou de support logiciel ; la vérification suivante doit comparer le symptôme observé avec la documentation de la carte et de l'accessoire plutôt que de supposer que l'accessoire est défectueux.

• Problème d'adaptation physique : Le symptôme est des trous de montage mal alignés, des connecteurs obstrués, un contact avec les composants de la carte ou un dégagement insuffisant pour un câble, un HAT, un boîtier ou un refroidisseur. La cause possible est un accessoire conçu pour une autre disposition de Raspberry Pi ; vérifiez le modèle de carte exact pris en charge, le motif de montage, le dégagement des composants et l'accès aux ports requis.
• Problème d'alimentation ou de déconnexion : Le symptôme est un accessoire qui se réinitialise, se déconnecte sous charge ou reçoit moins d'alimentation USB que prévu. La documentation Raspberry Pi spécifie que le Raspberry Pi 5 utilise une alimentation 5 V, 5 A pour son budget d'alimentation périphérique complet, tandis qu'un fonctionnement avec une alimentation 5 V, 3 A limite le courant périphérique en aval à 600 mA ; vérifiez la puissance nominale de l'alimentation et la charge combinée des accessoires connectés.
• Inadéquation du câble : Le symptôme est un câble ruban trop large, trop étroit, inversé ou incapable de se verrouiller dans le connecteur. La documentation Raspberry Pi identifie des connecteurs de caméra et d'écran à 15 broches sur le Raspberry Pi 4 Model B et des connecteurs combinés CSI/DSI à 22 broches sur le Raspberry Pi 5 ; vérifiez le connecteur aux deux extrémités, l'orientation des contacts, le type d'interface et tout câble de conversion requis.
• Port bloqué : Le symptôme est un accessoire qui s'adapte mécaniquement mais empêche l'accès à HDMI, USB, Ethernet, l'alimentation, GPIO ou un connecteur de câble ruban. La cause possible est un boîtier ou un accessoire empilé qui ne préserve pas le chemin de connexion requis ; vérifiez chaque port nécessaire à la configuration complète avant de considérer l'installation comme compatible.
• Détecté mais non fonctionnel : Le symptôme est un HAT, un écran, une caméra, un ventilateur ou un contrôleur connecté qui ne fournit pas sa fonction documentée. La cause possible est un firmware non pris en charge, un support de système d'exploitation, un pilote, un overlay d'arbre de périphériques, une affectation d'interface ou une génération de carte non pris en charge ; vérifiez les conditions logicielles et matérielles prises en charge par le fournisseur, car l'alignement physique des broches n'établit pas une fonctionnalité complète.

Par exemple, la documentation Raspberry Pi indique que l'écran tactile Raspberry Pi d'origine utilise une connexion DSI à 15 voies, tandis que le Raspberry Pi 5 nécessite un câble flexible 22 voies vers 15 voies. Si l'écran reste noir lorsque le câble d'origine à 15 voies est utilisé avec le Raspberry Pi 5, la vérification de compatibilité suivante porte sur le format du câble, car la carte et le câble fourni utilisent des tailles de connecteurs différentes.

Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

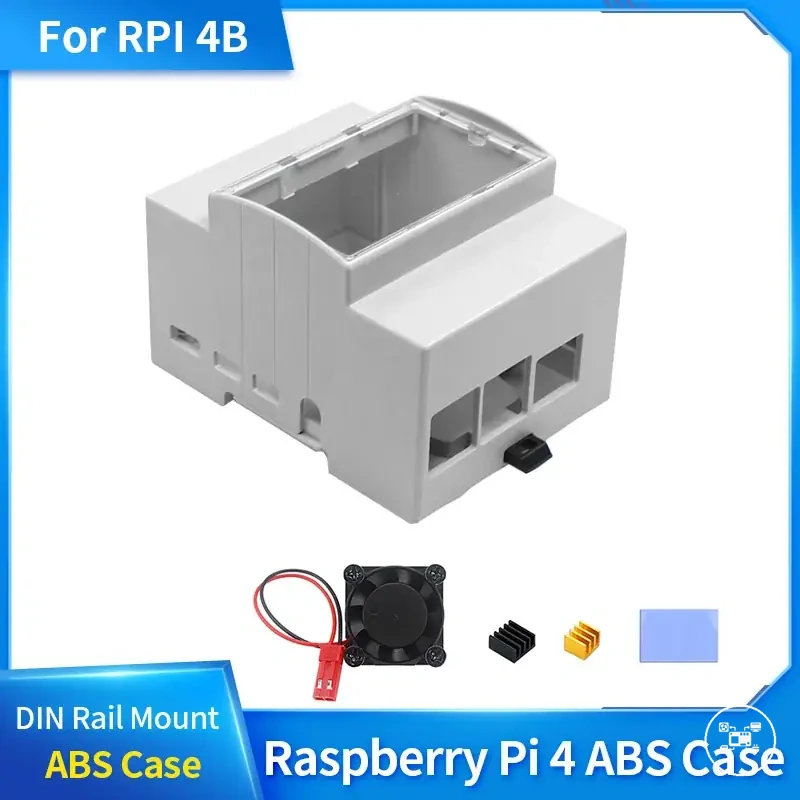

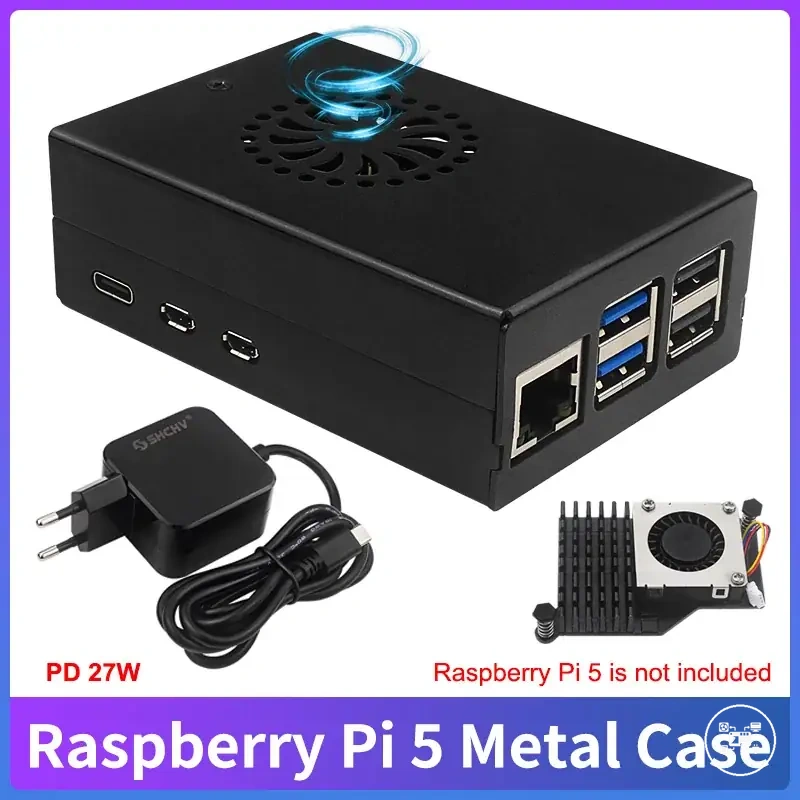

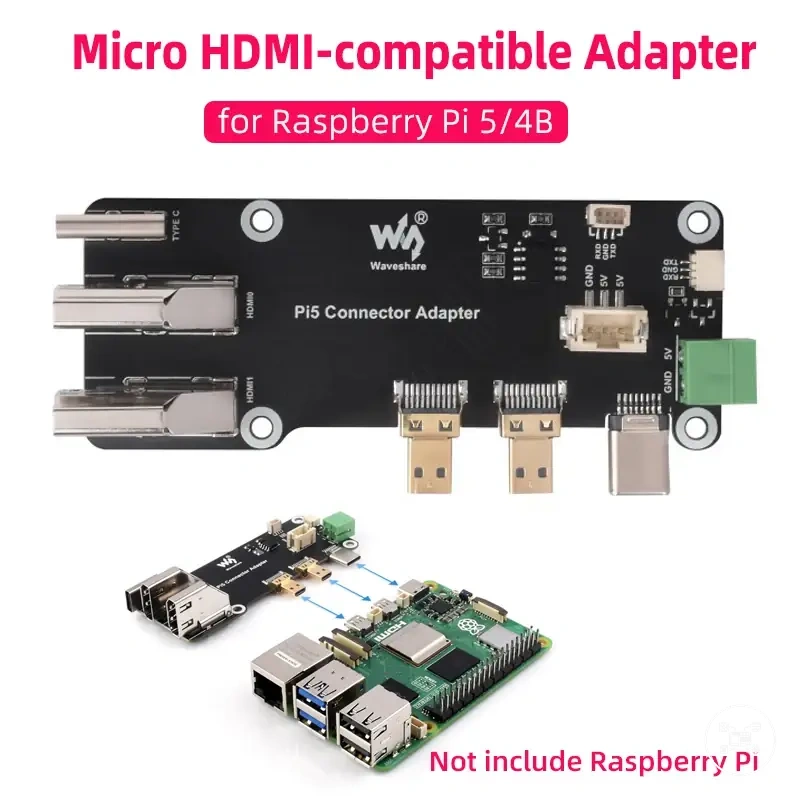

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

Lorsque le symptôme persiste après la vérification des conditions documentées de carte, d'adaptation, d'alimentation, de port, de câble et de logiciel, enregistrez le modèle exact de Raspberry Pi, le modèle d'accessoire, la puissance nominale de l'alimentation, le chemin de connexion et le comportement observé avant de consulter les conseils sur les accessory compatibility problems. Les exemples de produits doivent illustrer une condition documentée plutôt que servir de preuve qu'une configuration non résolue est compatible.

Les exemples de produits doivent illustrer une condition documentée plutôt que servir de preuve qu'une configuration non résolue est compatible.

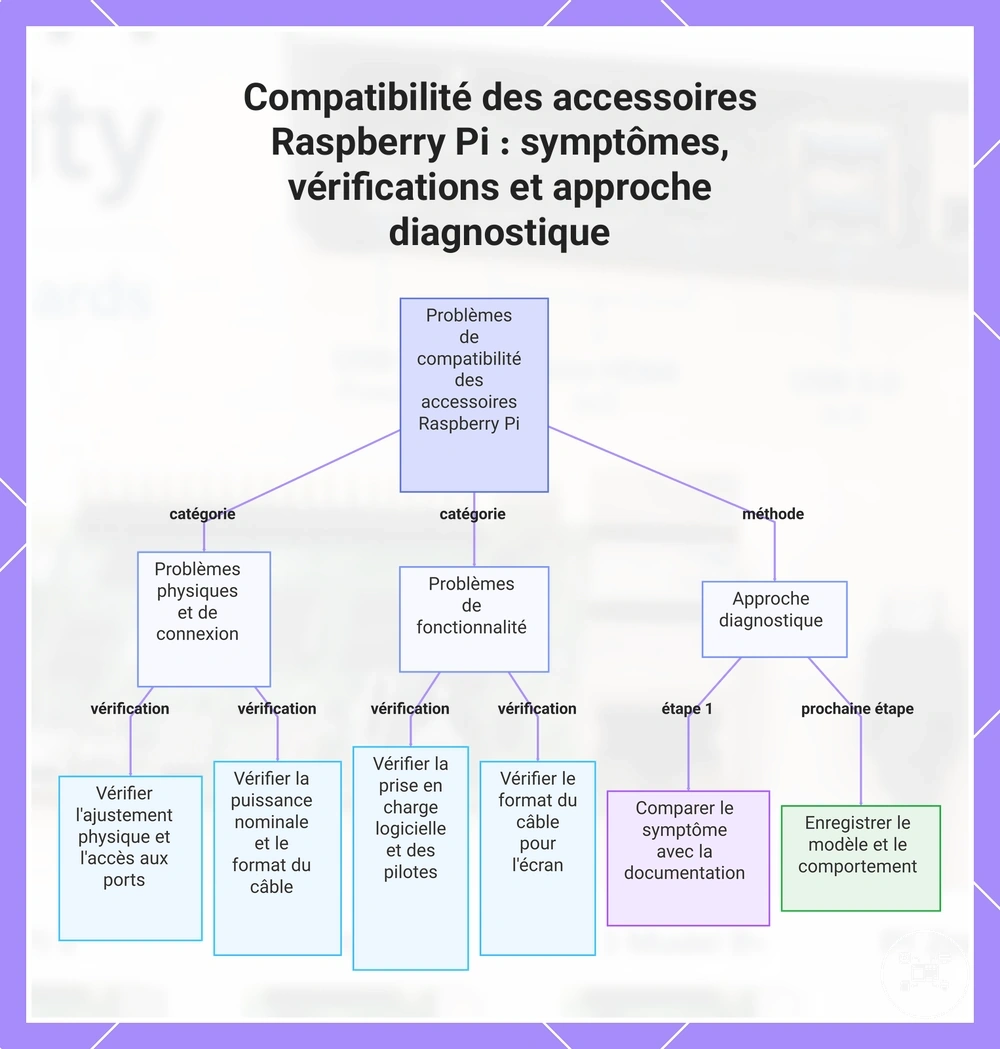

Ce graphique montre les principales catégories de problèmes de compatibilité des accessoires pour Raspberry Pi, les vérifications clés pour chacune et une approche diagnostique recommandée.
