Guia de compatibilidade de acessórios para Raspberry Pi

Os acessórios para Raspberry Pi são compatíveis apenas quando o acessório corresponde ao modelo da placa alvo, ao layout físico, ao tipo de conector, ao requisito elétrico e à condição operacional pretendida. A compatibilidade é condicional e não universal: um gabinete, cabo, fonte de alimentação, componente de refrigeração, tela ou placa de expansão pode ser adequado para um modelo de Raspberry Pi e inadequado para outro.

Os acessórios para Raspberry Pi são compatíveis apenas quando o acessório corresponde ao modelo da placa alvo, ao layout físico, ao tipo de conector, ao requisito elétrico e à condição operacional pretendida.

Os acessórios para Raspberry Pi devem ser verificados em relação a quatro condições de compatibilidade: a geração de placa suportada, a interface necessária, o encaixe do gabinete ou montagem e a entrada de alimentação especificada. A documentação do Raspberry Pi lista o Raspberry Pi 4 Model B com duas portas micro-HDMI, um conector GPIO de 40 pinos, alimentação USB-C a 5 V e 3 A e conectores CSI e DSI separados de 15 pinos; lista o Raspberry Pi 5 com duas portas micro-HDMI, um conector GPIO de 40 pinos, alimentação USB-C a 5 V e 5 A e dois conectores CSI/DSI combinados de 22 pinos.

• Suporte à placa: A documentação do acessório deve incluir explicitamente o modelo de Raspberry Pi ou a geração de placa pretendida.
• Correspondência de conexão: O plugue, soquete, disposição de pinos ou formato do cabo plano do acessório deve corresponder à interface da placa correspondente.
• Ajuste físico: Um gabinete ou acessório montado deve alinhar-se ao contorno da placa, pontos de montagem, folgas de componentes, caminho de ventilação e posições das portas.
• Correspondência elétrica: Um acessório de alimentação deve fornecer a tensão e corrente especificadas da placa sob a carga periférica conectada.

Por exemplo, a Raspberry Pi especifica 5 V a 5 A, equivalente a 25 W, para o Raspberry Pi 5 quando a alimentação periférica total é necessária. A Raspberry Pi afirma ainda que o Raspberry Pi 5 pode operar com uma fonte de 5 V, 3 A, mas essa configuração limita a corrente periférica downstream a 600 mA; um dispositivo de armazenamento USB de alta corrente pode exigir a configuração de 5 A.

Os rótulos de modelo por si só não encerram todas as verificações de compatibilidade.

Os rótulos de modelo por si só não encerram todas as verificações de compatibilidade. A Raspberry Pi identifica seu gabinete oficial Raspberry Pi 4 Case como projetado para o Raspberry Pi 4, enquanto seu gabinete Raspberry Pi 5 Case é projetado para o Raspberry Pi 5 e inclui uma conexão de ventoinha específica para o arranjo de refrigeração dessa placa; a decisão prática é verificar o modelo exato da placa e cada interface necessária antes de selecionar o acessório.

Índice⌄

Escopo de compatibilidade de acessórios para Raspberry Pi e requisitos de encaixe

A compatibilidade de acessórios para Raspberry Pi significa que um acessório corresponde ao modelo da placa alvo, à interface de conexão, ao layout físico, ao requisito elétrico e à função pretendida. O escopo abrange gabinetes, fontes de alimentação, cabos, telas, adaptadores de armazenamento, componentes de refrigeração, dispositivos USB e hardware de expansão GPIO dentro da página central de acessórios para Raspberry Pi.

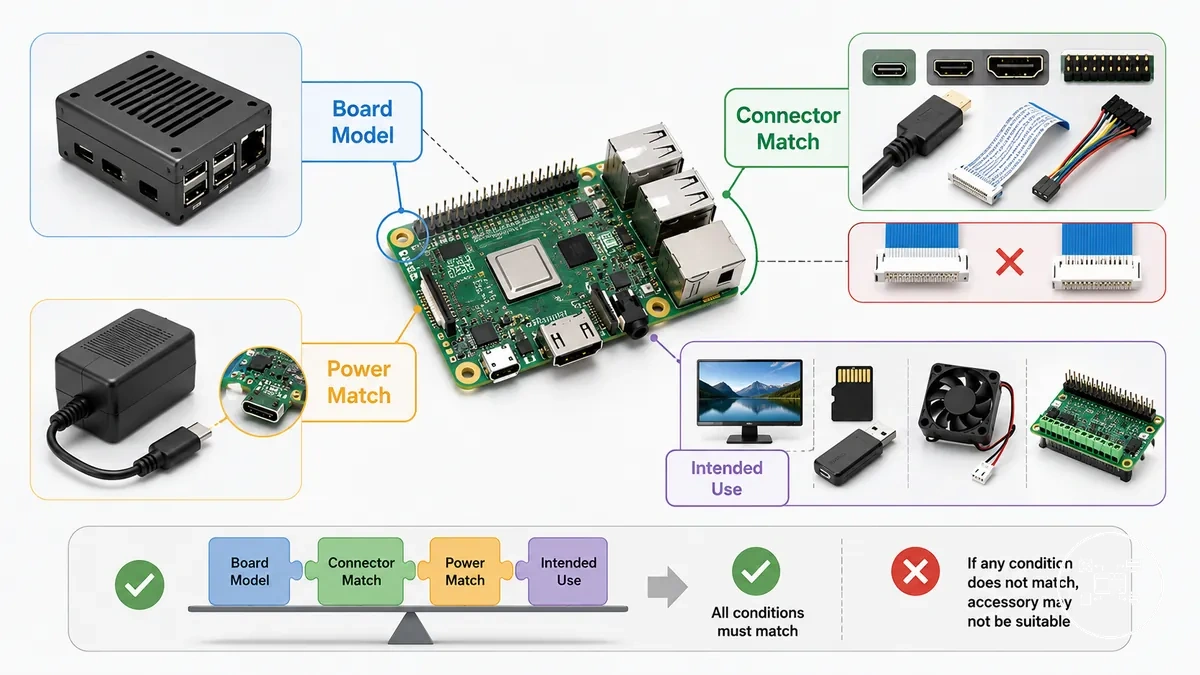

A imagem abaixo mostra as verificações de placa, conector, alimentação e condição de uso que determinam o resultado do encaixe.

Um acessório é adequado somente quando todas as condições de encaixe necessárias são atendidas; corresponder a um conector ou ponto de montagem não estabelece compatibilidade completa. A imagem abaixo mostra as verificações de placa, conector, alimentação e condição de uso que determinam o resultado do encaixe.

• Versão da placa: A documentação do acessório deve identificar o modelo de Raspberry Pi pretendido ou um recurso de hardware fornecido por esse modelo. A documentação do Raspberry Pi especifica que o Build HAT é compatível com computadores com conector GPIO de 40 pinos, enquanto dispositivos da série de teclados exigem um cabo plano ou outro dispositivo de extensão.
• Conector: O plugue, soquete, disposição de pinos e formato do cabo do acessório devem corresponder à interface da placa. A documentação do Raspberry Pi afirma que as placas principais até o Raspberry Pi 4 inclusive usam um conector de câmera padrão de 15 pinos, enquanto o Raspberry Pi 5 usa um conector mini de 22 pinos e exige um cabo de câmera Standard-Mini.
• Alimentação: A fonte de alimentação deve fornecer a tensão e a corrente especificadas para a placa sob a carga periférica pretendida. A documentação do Raspberry Pi especifica 5 V a 3 A, igual a 15 W, para o Raspberry Pi 4 Model B e 5 V a 5 A, igual a 25 W, para o Raspberry Pi 5; usar uma fonte de 5 V, 3 A com o Raspberry Pi 5 restringe a corrente periférica disponível a 600 mA.
• Uso pretendido: O acessório deve suportar a função necessária e todas as condições declaradas de adaptador, software, montagem ou refrigeração. Uma conexão física confirma apenas o encaixe mecânico ou de interface, não o suporte funcional completo.

Por exemplo, a documentação do Raspberry Pi especifica que o Touch Display original tem um conector de display de 15 vias, enquanto a conexão ao Raspberry Pi 5 exige um cabo plano flexível de 22 vias para 15 vias. O display permanece suportado nessa condição de cabo, mas o cabo de 15 vias fornecido sozinho não corresponde ao conector do Raspberry Pi 5.

O display permanece suportado nessa condição de cabo, mas o cabo de 15 vias fornecido sozinho não corresponde ao conector do Raspberry Pi 5.

O encaixe do acessório deve ser verificado em relação ao modelo exato da placa, à especificação do conector, ao requisito de alimentação, à folga física e à carga de trabalho pretendida antes da seleção. Quando o fabricante do acessório não identifica o modelo suportado ou a condição operacional necessária, a compatibilidade permanece não verificada em vez de universalmente aplicável.

Versões de placa Raspberry Pi e compatibilidade de acessórios

As versões de placa Raspberry Pi determinam a compatibilidade de acessórios porque cada geração pode diferir no tipo de conector, layout físico, especificação de alimentação e interfaces suportadas. De acordo com a Documentação do Raspberry Pi, os acessórios devem ser selecionados para o modelo específico de Raspberry Pi ou para a interface de hardware documentada que suportam, em vez de assumir compatibilidade entre todas as placas Raspberry Pi.

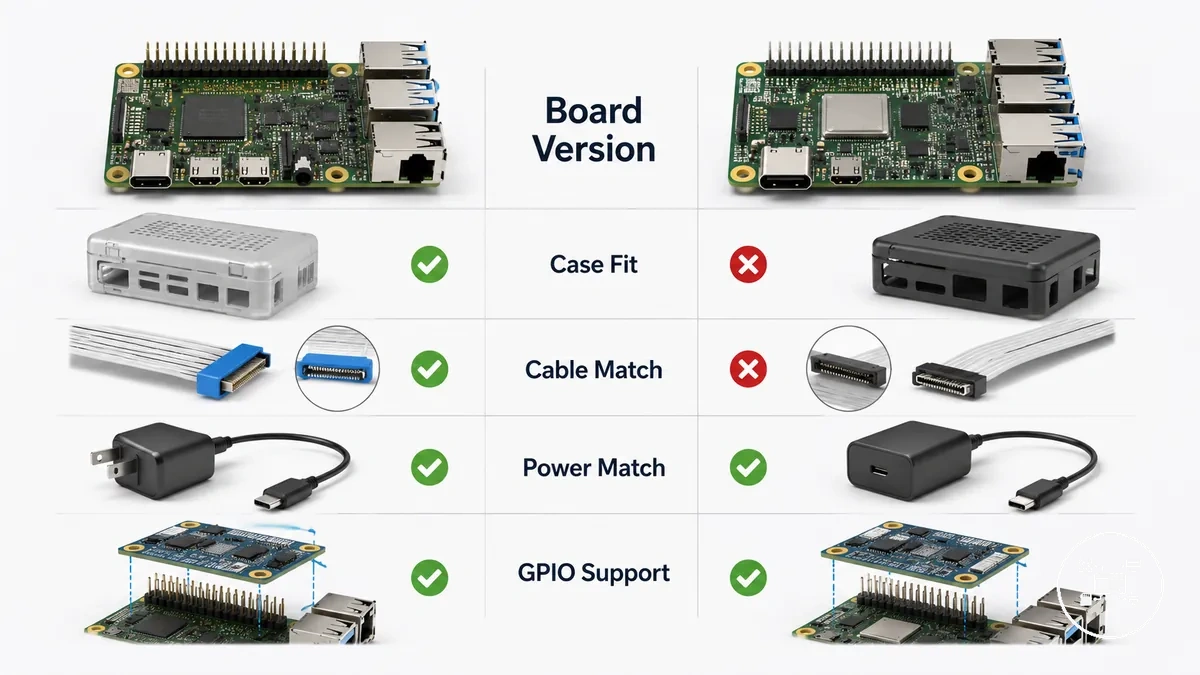

As diferenças de placa abaixo ilustram as características de hardware que mais frequentemente afetam a seleção de acessórios.

As diferenças de placa abaixo ilustram as características de hardware que mais frequentemente afetam a seleção de acessórios.

• Versão da placa → Gabinetes e refrigeração: O Raspberry Pi 5 tem um layout de placa e posicionamento de componentes revisados em comparação com o Raspberry Pi 4 Model B, portanto gabinetes, coolers ativos e dissipadores de calor devem listar especificamente o suporte ao Raspberry Pi 5. Um gabinete do Raspberry Pi 4 não é automaticamente compatível com o Raspberry Pi 5 porque as localizações dos conectores e componentes diferem.
• Versão da placa → Acessórios de câmera e tela: De acordo com a Documentação do Raspberry Pi, o Raspberry Pi 4 Model B usa conectores CSI e DSI separados de 15 pinos, enquanto o Raspberry Pi 5 usa conectores CSI/DSI de 22 pinos. Câmeras e telas oficiais existentes permanecem utilizáveis apenas quando o cabo adaptador necessário de 22 pinos para 15 pinos é instalado.
• Versão da placa → Acessórios de alimentação: A Documentação do Raspberry Pi recomenda uma fonte de alimentação USB-C de 5 V, 3 A para o Raspberry Pi 4 Model B e uma fonte de alimentação USB-C de 5 V, 5 A para o Raspberry Pi 5. A Raspberry Pi também afirma que o Raspberry Pi 5 pode operar com uma fonte de 5 V, 3 A, mas a corrente disponível para periféricos USB conectados é reduzida para 600 mA.
• Versão da placa → Hardware de expansão: HATs que seguem a especificação GPIO padrão de 40 pinos são geralmente compatíveis entre as placas Raspberry Pi suportadas, mas a documentação do fabricante também deve confirmar a folga mecânica, o suporte de firmware e quaisquer requisitos de instalação específicos da placa.

Por exemplo, de acordo com a Documentação do Raspberry Pi, o Módulo de Câmera oficial do Raspberry Pi pode ser conectado tanto ao Raspberry Pi 4 Model B quanto ao Raspberry Pi 5. No entanto, o Raspberry Pi 5 exige um cabo de câmera Standard-to-Mini porque a placa usa um conector de 22 pinos em vez da interface anterior de 15 pinos. A câmera permanece compatível, mas o requisito de cabo muda com a geração da placa.

A câmera permanece compatível, mas o requisito de cabo muda com a geração da placa.

Verificar a versão exata da placa Raspberry Pi antes de comprar um acessório ajuda a evitar incompatibilidades de conector, problemas de encaixe do gabinete, hardware de refrigeração não suportado e fornecimento insuficiente de energia. Quando um fabricante de acessórios não identifica explicitamente os modelos de Raspberry Pi ou revisões de hardware suportados, a compatibilidade deve ser tratada como não verificada em vez de assumida.

Encaixe físico, portas e compatibilidade de conectores

O encaixe físico, as portas e a compatibilidade de conectores determinam se um acessório Raspberry Pi pode ser instalado e funcionar corretamente com uma placa específica. A compatibilidade exige que o tipo de conector, as dimensões físicas, o arranjo de montagem e o acesso às portas do acessório correspondam ao modelo de Raspberry Pi alvo. De acordo com a Documentação do Raspberry Pi, o layout mecânico e as especificações de interface são específicos da placa, portanto a compatibilidade física deve ser verificada antes da instalação.

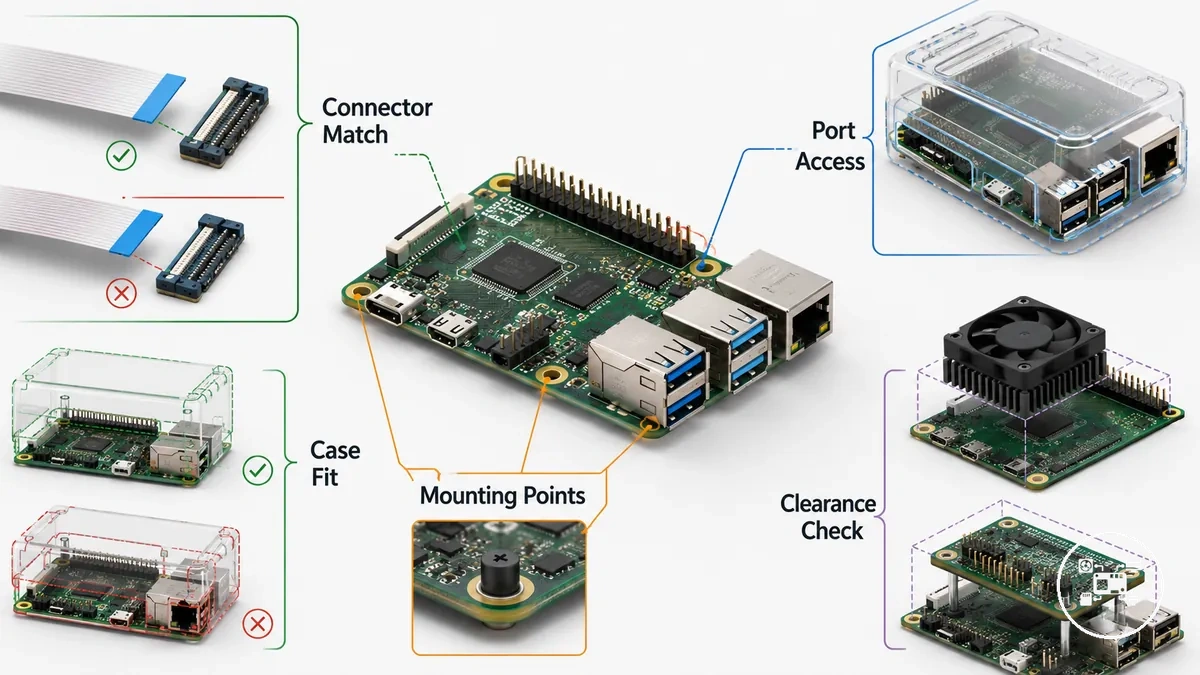

A ilustração anotada abaixo destaca as áreas físicas que devem ser verificadas antes de instalar um acessório.

A ilustração anotada abaixo destaca as áreas físicas que devem ser verificadas antes de instalar um acessório.

• Compatibilidade de conectores: O conector do acessório deve corresponder à interface da placa. De acordo com a Documentação do Raspberry Pi, o Raspberry Pi 4 Model B usa conectores CSI e DSI separados de 15 pinos, enquanto o Raspberry Pi 5 usa conectores CSI/DSI de 22 pinos. Acessórios de câmera e tela projetados para placas anteriores exigem cabos adaptadores compatíveis quando usados com o Raspberry Pi 5.
• Acessibilidade das portas: As portas USB, Ethernet, micro-HDMI, áudio e alimentação USB-C devem permanecer desobstruídas após a instalação. Um gabinete mecanicamente compatível torna-se funcionalmente incompatível se bloquear o acesso aos conectores externos necessários.
• Dimensões físicas: Gabinetes, HATs, dissipadores de calor e conjuntos de refrigeração devem estar alinhados com o contorno da placa, posições dos furos de montagem, localizações dos conectores e folgas dos componentes. Ao selecionar um gabinete, verifique o encaixe do gabinete e acesso à placa para garantir que a proteção física não restrinja a instalação de cabos ou o acesso às portas.
• Requisitos de folga: Placas de expansão e hardware de refrigeração exigem espaço vertical e horizontal suficiente acima dos componentes adjacentes. Um acessório que entre em contato com componentes vizinhos ou impeça o roteamento de cabos planos deve ser tratado como fisicamente incompatível, mesmo que seu conector se encaixe corretamente.

Por exemplo, de acordo com a Documentação do Raspberry Pi, o Módulo de Câmera oficial permanece compatível com o Raspberry Pi 5 quando um cabo de câmera Standard-to-Mini converte a conexão de câmera anterior de 15 pinos para a interface mais recente de 22 pinos. Da mesma forma, um gabinete que aceita fisicamente a placa, mas cobre uma das saídas micro-HDMI duplas, impede o acesso simultâneo à tela, apesar de corresponder às dimensões da placa.

Da mesma forma, um gabinete que aceita fisicamente a placa, mas cobre uma das saídas micro-HDMI duplas, impede o acesso simultâneo à tela, apesar de corresponder às dimensões da placa.

Verificar o tipo de conector, a acessibilidade das portas, as dimensões da placa, o alinhamento dos furos de montagem e a folga dos componentes antes de comprar um acessório ajuda a evitar problemas de instalação e compras desnecessárias de adaptadores. A compatibilidade física deve ser confirmada usando tanto as especificações da placa quanto os requisitos de instalação suportados pelo fabricante do acessório, em vez de apenas o formato do conector.

Compatibilidade da fonte de alimentação e requisitos elétricos

A compatibilidade da fonte de alimentação determina se os acessórios Raspberry Pi recebem energia elétrica suficiente e estável para operação confiável. Uma fonte de alimentação compatível deve corresponder à tensão de entrada, ao tipo de conector e à capacidade de corrente exigidos pela placa Raspberry Pi, além de suportar a carga elétrica combinada da placa e dos acessórios conectados. De acordo com a Documentação do Raspberry Pi, o Raspberry Pi 4 Model B é projetado para uma fonte de alimentação USB-C de 5,1 V classificada em 3 A, enquanto o Raspberry Pi 5 é projetado para uma fonte de alimentação USB-C de 5 V classificada em 5 A para permitir capacidade total de alimentação da placa e dos periféricos.

A compatibilidade elétrica depende de três critérios: compatibilidade do conector, capacidade de saída e carga do acessório.

A compatibilidade elétrica depende de três critérios: compatibilidade do conector, capacidade de saída e carga do acessório. A Documentação do Raspberry Pi especifica entrada de alimentação USB-C para o Raspberry Pi 4 Model B e o Raspberry Pi 5, mas a corrente recomendada difere por modelo. Para orientação mais detalhada sobre como selecionar adaptadores adequados e acessórios de alimentação oficiais, consulte compatibilidade de alimentação para acessórios Raspberry Pi.

• Compatibilidade do conector: O conector de alimentação deve corresponder à entrada da placa. O Raspberry Pi 4 Model B e o Raspberry Pi 5 usam conectores de alimentação USB-C, enquanto modelos anteriores de Raspberry Pi, como o Raspberry Pi 3 Model B+, usam Micro-USB.
• Capacidade de corrente: De acordo com a Documentação do Raspberry Pi, o Raspberry Pi 4 Model B exige uma fonte recomendada de 5,1 V, 3 A, enquanto o Raspberry Pi 5 recomenda uma fonte de 5 V, 5 A quando os periféricos exigem o orçamento total de energia USB disponível.
• Carga do acessório: SSDs USB, discos rígidos externos, telas, HATs, ventoinhas de refrigeração, câmeras e outros periféricos aumentam o consumo total de energia. A carga elétrica combinada deve permanecer dentro da saída nominal da fonte de alimentação para reduzir a probabilidade de avisos de subtensão, desconexão de periféricos ou disponibilidade reduzida de energia USB.

Por exemplo, de acordo com a Documentação do Raspberry Pi, o Raspberry Pi 5 pode operar com uma fonte de alimentação USB-C de 5 V, 3 A, mas a corrente periférica USB downstream é limitada a aproximadamente 600 mA nessa condição. Usar a fonte de alimentação recomendada de 5 V, 5 A permite o orçamento de corrente periférica USB mais alto disponível no Raspberry Pi 5, melhorando a compatibilidade com acessórios USB de alto consumo de energia.

Usar a fonte de alimentação recomendada de 5 V, 5 A permite o orçamento de corrente periférica USB mais alto disponível no Raspberry Pi 5, melhorando a compatibilidade com acessórios USB de alto consumo de energia.

Corresponder a tensão, o tipo de conector e a classificação de corrente corretos antes de conectar acessórios melhora a compatibilidade elétrica e reduz o risco de operação instável causada por energia disponível insuficiente. Se um fabricante de acessórios especificar requisitos elétricos adicionais além dos da placa Raspberry Pi, esses requisitos também devem ser atendidos antes de considerar a configuração completa de hardware como eletricamente compatível.

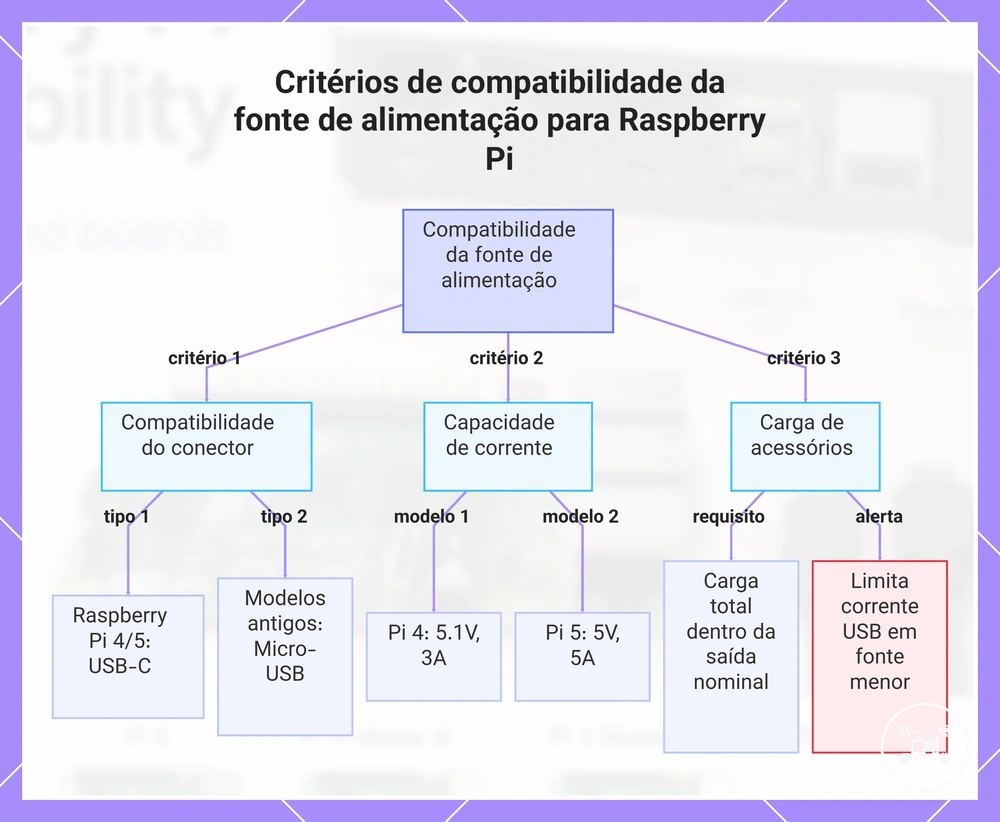

Este gráfico mostra os três principais critérios para garantir a compatibilidade elétrica entre uma placa Raspberry Pi e sua fonte de alimentação, incluindo tipo de conector, capacidade de corrente e carga de acessórios.

Este gráfico mostra os três principais critérios para garantir a compatibilidade elétrica entre uma placa Raspberry Pi e sua fonte de alimentação, incluindo tipo de conector, capacidade de corrente e carga de acessórios.

Compatibilidade de acessórios GPIO e conexões de expansão

A compatibilidade de acessórios GPIO exige que a placa de expansão corresponda ao formato do conector, às funções dos pinos, aos níveis elétricos, às interfaces suportadas e aos requisitos de software do computador Raspberry Pi. A Documentação do Raspberry Pi afirma que as placas Raspberry Pi atuais usam um conector GPIO de 40 pinos com espaçamento de 2,54 mm, mas um conector correspondente não estabelece compatibilidade funcional completa. :contentReference[oaicite:0]{index=0}

Orientações de seleção mais detalhadas estão disponíveis em compatibilidade de acessórios GPIO .

Antes de conectar uma placa de expansão, verifique seus pinos GPIO necessários, interface de comunicação, suporte à placa, limites elétricos e método de instalação. Orientações de seleção mais detalhadas estão disponíveis em compatibilidade de acessórios GPIO.

• Conexão do conector: O acessório GPIO deve usar o conector de 40 pinos da placa alvo ou uma conexão de extensão compatível. Modelos Raspberry Pi Zero com conector não soldado exigem pinos soldados ou um kit de pinos adequado antes que um HAT convencional possa se conectar fisicamente. :contentReference[oaicite:1]{index=1}
• Suporte de interface: O acessório deve usar pinos GPIO atribuídos à função necessária, como I²C, SPI, UART, PWM ou entrada e saída digital geral. O alinhamento físico por si só é insuficiente quando o acessório exige uma interface, driver, overlay ou atribuição de pino que a configuração selecionada não fornece.
• Suporte à placa de expansão: Um HAT ou placa GPIO deve identificar os modelos de Raspberry Pi suportados e quaisquer condições necessárias de sistema operacional ou firmware. Uma EEPROM de identificação pode auxiliar a configuração em um HAT compatível, mas a documentação do acessório ainda deve confirmar seus requisitos funcionais.
• Conexão mecânica: O acessório deve alinhar-se com a orientação do conector, pontos de montagem e folga necessária. Os computadores Raspberry Pi da série de teclados expõem um conector GPIO de 40 pinos externamente, mas a Documentação do Raspberry Pi afirma que o Build HAT exige um cabo plano ou outro dispositivo de extensão para esses modelos. :contentReference[oaicite:2]{index=2}

Por exemplo, a Documentação do Raspberry Pi especifica que o Build HAT é compatível com computadores Raspberry Pi com conector GPIO de 40 pinos e suporta até quatro motores ou sensores compatíveis. Em um computador Raspberry Pi da série de teclados, a mesma interface GPIO permanece disponível, mas o gabinete impede a montagem vertical direta, o que torna um cabo plano ou dispositivo de extensão uma condição de compatibilidade necessária. :contentReference[oaicite:3]{index=3}

Quando um fornecedor de acessórios identifica apenas a contagem de pinos sem documentar essas condições, a compatibilidade funcional permanece não verificada.

A compatibilidade GPIO deve ser confirmada por meio do caminho de conexão completo: modelo da placa, disponibilidade do conector de 40 pinos, funções de pino necessárias, condições elétricas, instalação mecânica e suporte de software. Quando um fornecedor de acessórios identifica apenas a contagem de pinos sem documentar essas condições, a compatibilidade funcional permanece não verificada.

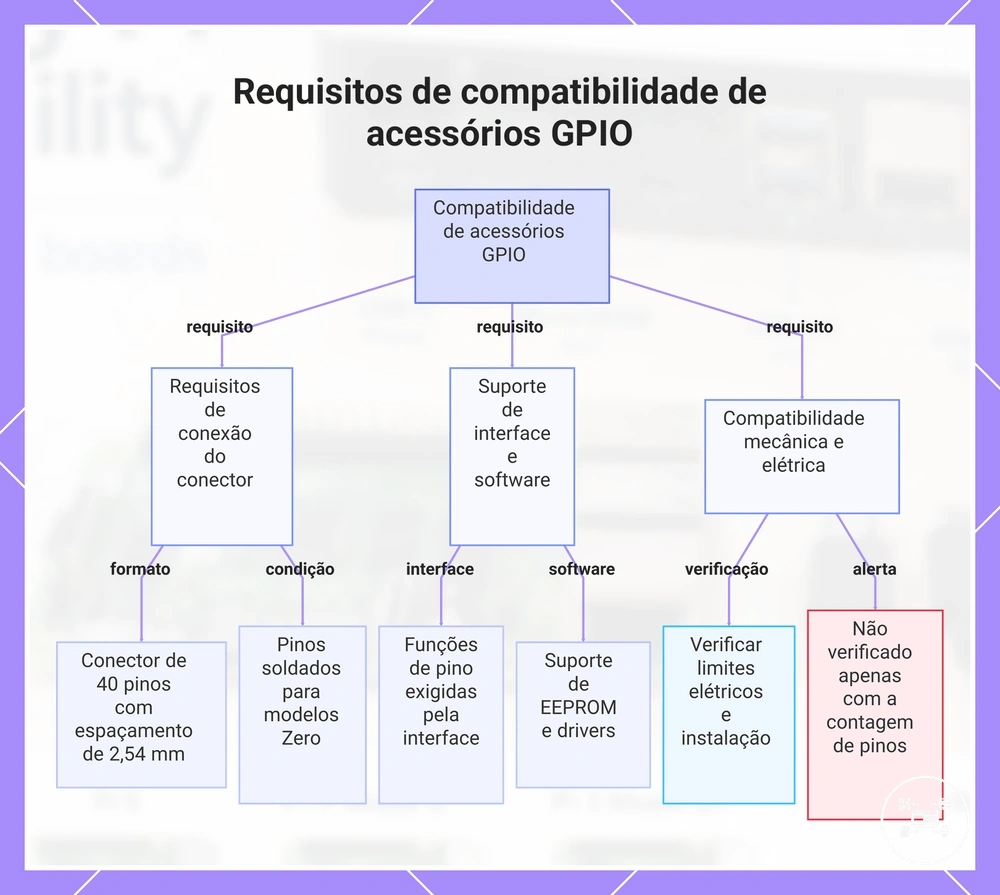

Este gráfico mostra os principais requisitos de compatibilidade para conectar um acessório GPIO a uma Raspberry Pi, incluindo condições de conector, interface, software e mecânicas.

Este gráfico mostra os principais requisitos de compatibilidade para conectar um acessório GPIO a uma Raspberry Pi, incluindo condições de conector, interface, software e mecânicas.

Compatibilidade de cabos de tela e requisitos de interface

A compatibilidade de cabos de tela exige que a placa Raspberry Pi, o cabo e o acessório de tela usem a mesma interface, formato de conector, orientação de contato e caminho de sinal suportado. A Documentação do Raspberry Pi especifica que o Raspberry Pi 4 Model B tem um conector DSI padrão de 15 pinos com passo de 1,0 mm, enquanto o Raspberry Pi 5 tem dois conectores CSI/DSI combinados mini de 22 pinos com passo de 0,5 mm; um cabo destinado a um formato de conector não se conecta diretamente ao outro.

Para uma cobertura mais detalhada desses critérios, consulte compatibilidade de tela e cabos .

Verifique o conector do lado da placa, o conector do lado da tela, o tipo de interface, a orientação do cabo e qualquer adaptador necessário antes da instalação. Para uma cobertura mais detalhada desses critérios, consulte compatibilidade de tela e cabos.

• Tipo de interface: O acessório de tela e o Raspberry Pi devem compartilhar um caminho de conexão suportado, como DSI ou HDMI. Um cabo que se encaixa em um conector não pode converter sinalização HDMI em sinalização DSI, portanto o formato do conector e o tipo de interface devem corresponder.
• Formato do conector: A Documentação do Raspberry Pi lista o Raspberry Pi 4 Model B com um conector DSI de 15 pinos e passo de 1,0 mm e o Raspberry Pi 5 com conectores CSI/DSI de 22 pinos e passo de 0,5 mm. Conectar um acessório de tela de 15 pinos ao Raspberry Pi 5 exige um cabo flexível suportado de 22 vias para 15 vias, em vez do cabo original de 15 vias sozinho.
• Orientação dos contatos: Os contatos do cabo devem estar voltados para os contatos terminais especificados para ambos os soquetes, e cada trava de fixação deve prender o cabo uniformemente. Contagens de pinos correspondentes não estabelecem compatibilidade quando os contatos estão invertidos ou a pinagem do cabo difere.
• Capacidade da tela: A compatibilidade do cabo estabelece o caminho de conexão, mas não estabelece a resolução, taxa de atualização, suporte a toque, requisito de alimentação ou suporte de software da tela. Esses atributos devem permanecer dentro das capacidades documentadas para a saída do Raspberry Pi e para a tela conectada.

Por exemplo, a Documentação do Raspberry Pi afirma que o Touch Display original do Raspberry Pi usa uma conexão DSI de 15 vias e que o Raspberry Pi 5 exige um cabo plano flexível de 22 vias para 15 vias para essa tela. Sob essa condição, a tela pode usar uma porta DSI do Raspberry Pi 5; sem o cabo de conversão, o soquete de 22 pinos da placa e o cabo de 15 vias da tela não formam uma conexão física compatível.

Um cabo compatível não pode adicionar uma resolução, função de toque ou capacidade de interface que a placa ou a tela não suporte.

A compatibilidade do cabo de tela deve ser confirmada por meio da cadeia de conexão completa: modelo do Raspberry Pi, interface de saída, formato do conector, disposição dos pinos do cabo, entrada da tela e requisito de adaptador documentado. Um cabo compatível não pode adicionar uma resolução, função de toque ou capacidade de interface que a placa ou a tela não suporte.

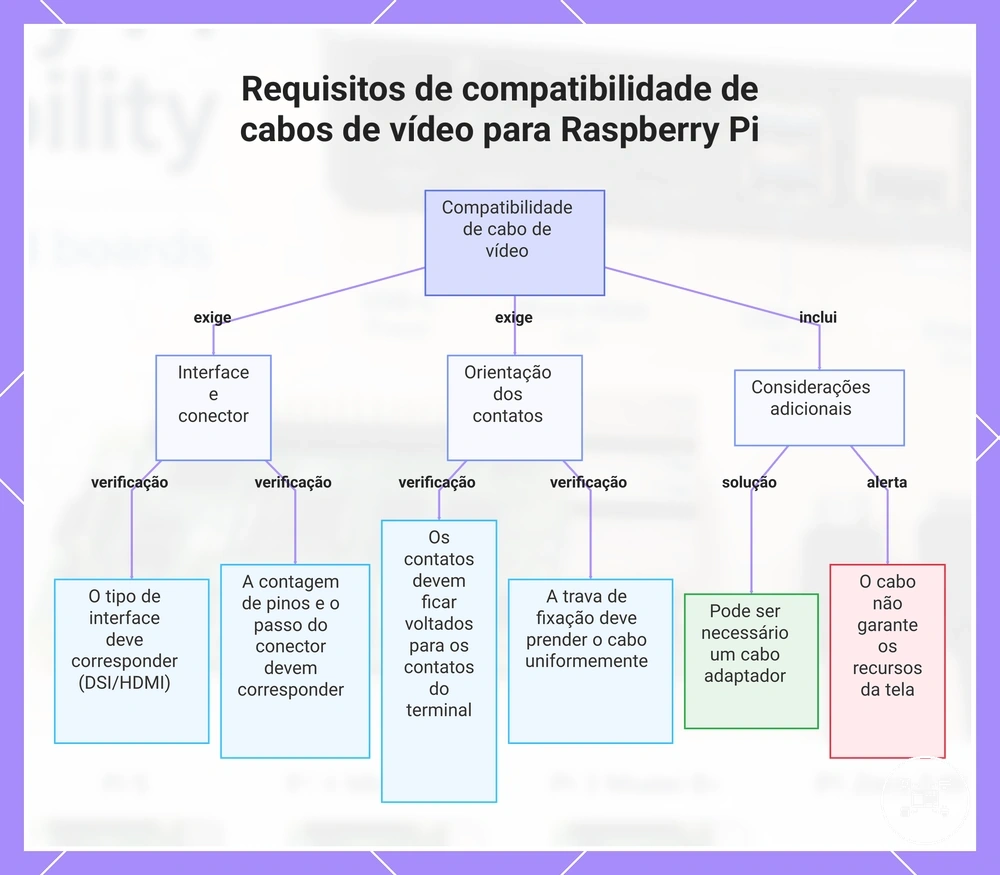

Este gráfico mostra os principais critérios para compatibilidade de cabos de vídeo entre placas Raspberry Pi e acessórios de exibição, incluindo interface, conector, orientação e verificações adicionais.

Este gráfico mostra os principais critérios para compatibilidade de cabos de vídeo entre placas Raspberry Pi e acessórios de exibição, incluindo interface, conector, orientação e verificações adicionais.

Selecionando acessórios Raspberry Pi compatíveis

Selecione acessórios Raspberry Pi avaliando quatro condições em ordem: a versão exata da placa, o conector ou interface necessários, o requisito elétrico e o uso pretendido. Considere um acessório como compatível apenas quando sua documentação atender todas as quatro condições para a configuração planejada; um nome de produto, formato de plugue ou padrão de montagem correspondente por si só não é suficiente.

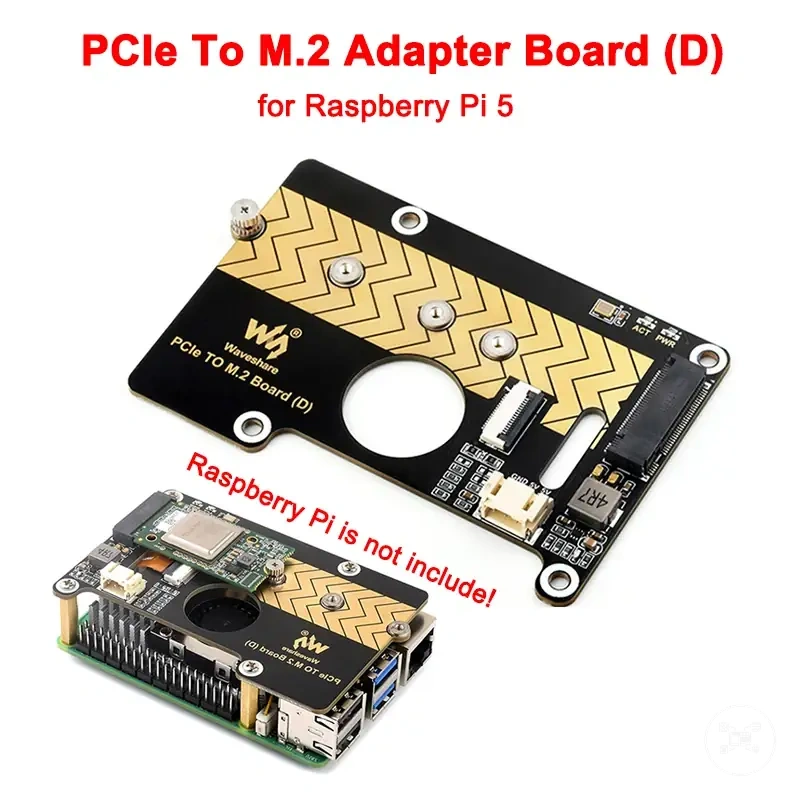

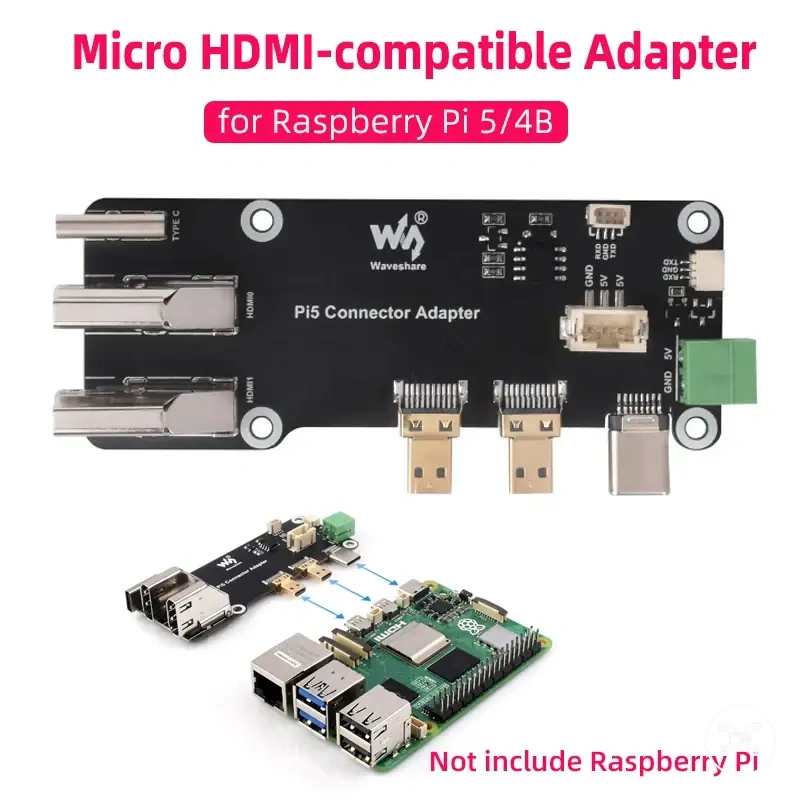

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

1. Corresponda à versão da placa: Identifique o modelo e a revisão exatos do Raspberry Pi e confirme se a documentação do acessório nomeia essa placa ou um recurso de hardware que ela fornece. O resultado da decisão é compatível quando o suporte é explícito, condicional quando um adaptador ou extensão é especificado, e não verificado quando nenhum modelo suportado ou interface equivalente é documentado.
2. Corresponda ao caminho de conexão: Compare o conector em ambas as extremidades, a interface transportada por ele e qualquer cabo ou adaptador necessário. A Documentação do Raspberry Pi especifica que as placas principais até o Raspberry Pi 4 usam um conector de câmera padrão de 15 pinos, enquanto o Raspberry Pi 5 usa um conector mini de 22 pinos; uma câmera para ambas as gerações exige um cabo Standard-Standard para o Raspberry Pi 4 ou um cabo Standard-Mini para o Raspberry Pi 5.
3. Corresponda ao requisito de alimentação: Compare a especificação de entrada da placa com a energia disponível após a inclusão dos acessórios conectados. A Documentação do Raspberry Pi lista o Raspberry Pi 4 Model B a 5 V, 3 A e o Raspberry Pi 5 a 5 V, 5 A para alimentação periférica total; o Raspberry Pi 5 pode usar 5 V, 3 A, mas essa condição limita a corrente periférica a 600 mA.
4. Corresponda ao uso pretendido: Confirme que o acessório suporta a função necessária, sistema operacional, firmware, driver, método de montagem e carga de trabalho. Selecione o acessório apenas quando essas condições suportarem o resultado planejado; a fixação física sem suporte funcional documentado deixa a compatibilidade não verificada.

Por exemplo, selecionar uma câmera para o Raspberry Pi 5 exige três correspondências separadas: suporte ao software de câmera do Raspberry Pi, um cabo Standard-Mini para o conector de 22 pinos da placa e uma instalação que mantenha o conector e o caminho do cabo acessíveis. De acordo com a Documentação do Raspberry Pi, a mesma câmera usada com o Raspberry Pi 4 usa o cabo Standard-Standard fornecido para seu conector de 15 pinos, portanto o pacote de acessórios compatível muda, embora o módulo da câmera possa permanecer o mesmo.

Use exemplos de produtos somente após esta avaliação ter produzido uma correspondência documentada, em vez de usar a listagem do produto como evidência de compatibilidade.

Registre o modelo da placa e a tarefa pretendida primeiro, depois rejeite qualquer acessório cuja interface, condição de alimentação, requisito de instalação ou função suportada permaneça não especificada. Use exemplos de produtos somente após esta avaliação ter produzido uma correspondência documentada, em vez de usar a listagem do produto como evidência de compatibilidade.

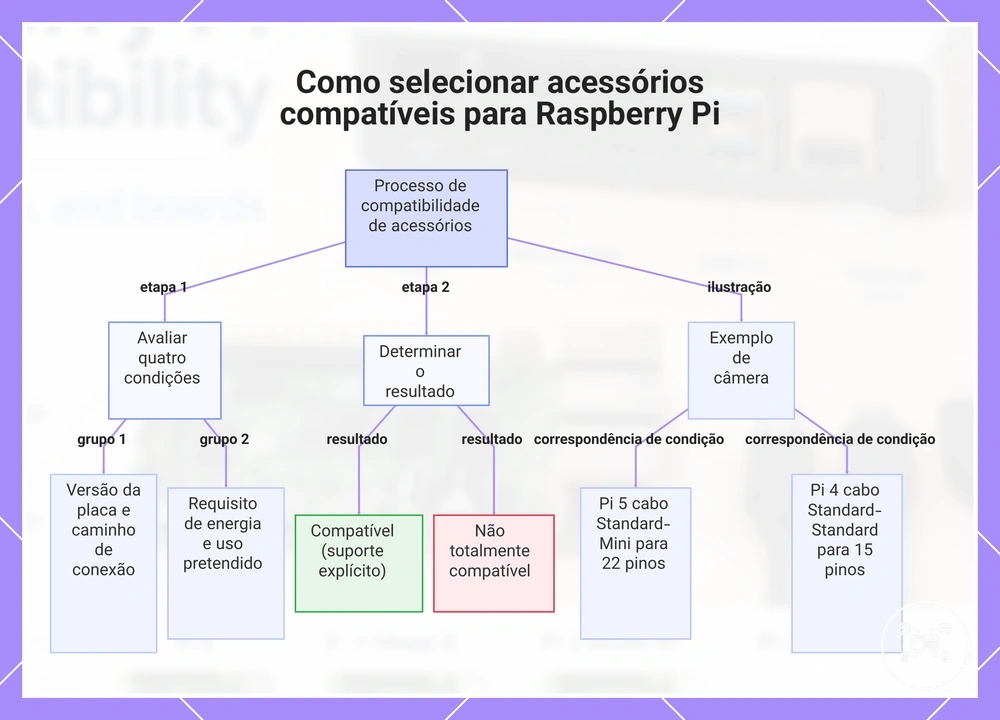

Este gráfico mostra o processo passo a passo para avaliar a compatibilidade de acessórios, incluindo as quatro condições a verificar, os possíveis resultados e um exemplo de câmera.

Este gráfico mostra o processo passo a passo para avaliar a compatibilidade de acessórios, incluindo as quatro condições a verificar, os possíveis resultados e um exemplo de câmera.

Problemas comuns de compatibilidade de acessórios Raspberry Pi

Problemas comuns de compatibilidade de acessórios Raspberry Pi aparecem como hardware que não encaixa, conecta, liga, permanece detectado ou fornece sua função documentada. O fator de compatibilidade provável é uma incompatibilidade na versão da placa, folga física, acesso à porta, formato do cabo, energia disponível ou suporte de software; a próxima verificação deve comparar o sintoma observado com a documentação da placa e do acessório em vez de assumir que o acessório está com defeito.

• Problema de encaixe físico: O sintoma são furos de montagem desalinhados, conectores bloqueados, contato com componentes da placa ou folga insuficiente para um cabo, HAT, gabinete ou cooler. A causa possível é um acessório projetado para outro layout de Raspberry Pi; verifique o modelo de placa suportado exato, padrão de montagem, folga dos componentes e acesso à porta necessário.
• Problema de alimentação ou desconexão: O sintoma é um acessório que reinicia, desconecta sob carga ou recebe menos energia USB do que o esperado. A Documentação do Raspberry Pi especifica que o Raspberry Pi 5 usa uma fonte de 5 V, 5 A para seu orçamento total de energia periférica, enquanto a operação com uma fonte de 5 V, 3 A limita a corrente periférica downstream a 600 mA; verifique a classificação da fonte e a carga combinada dos acessórios conectados.
• Incompatibilidade de cabo: O sintoma é um cabo plano muito largo, muito estreito, invertido ou incapaz de travar no soquete. A Documentação do Raspberry Pi identifica conectores de câmera e tela de 15 pinos no Raspberry Pi 4 Model B e conectores CSI/DSI combinados de 22 pinos no Raspberry Pi 5; verifique o conector em ambas as extremidades, orientação dos contatos, tipo de interface e qualquer cabo de conversão necessário.
• Porta bloqueada: O sintoma é um acessório que encaixa mecanicamente, mas impede o acesso a HDMI, USB, Ethernet, alimentação, GPIO ou um soquete de cabo plano. A causa possível é um gabinete ou acessório empilhado que não preserva o caminho de conexão necessário; verifique cada porta necessária para a configuração completa antes de tratar a instalação como compatível.
• Detectado, mas não funcional: O sintoma é um HAT, tela, câmera, ventoinha ou controlador conectado que não fornece seu recurso documentado. A causa possível é firmware não suportado, suporte de sistema operacional, driver, overlay de device-tree, atribuição de interface ou geração de placa; verifique as condições de software e hardware suportadas pelo fornecedor, pois o alinhamento físico dos pinos não estabelece funcionalidade completa.

Por exemplo, a Documentação do Raspberry Pi afirma que o Touch Display original do Raspberry Pi usa uma conexão DSI de 15 vias, enquanto o Raspberry Pi 5 exige um cabo flexível de 22 vias para 15 vias. Se a tela permanecer em branco quando o cabo original de 15 vias for usado com o Raspberry Pi 5, a próxima verificação de compatibilidade é o formato do cabo, pois a placa e o cabo fornecido usam tamanhos de conector diferentes.

Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

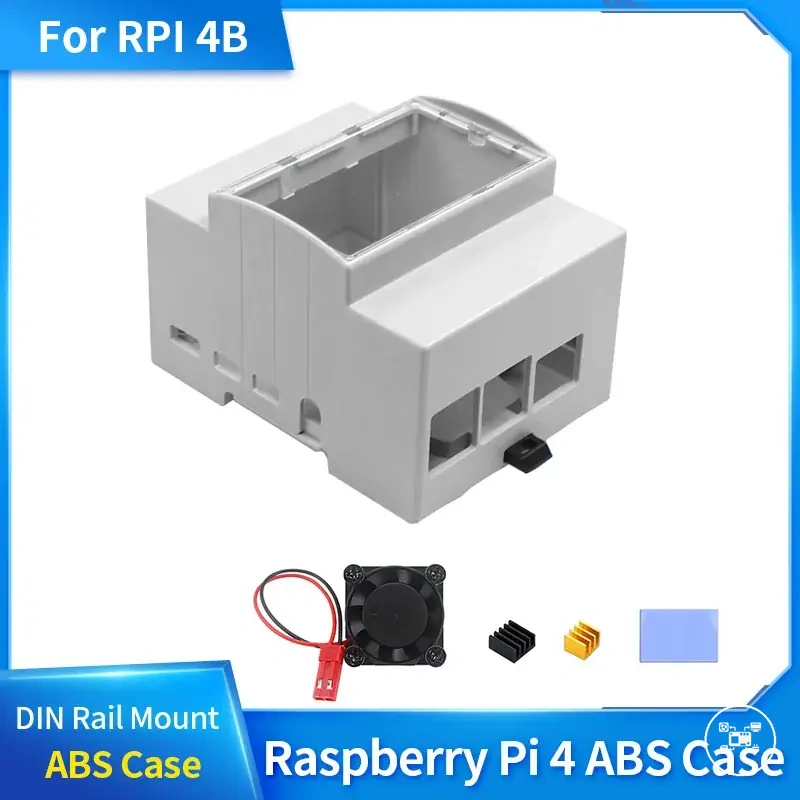

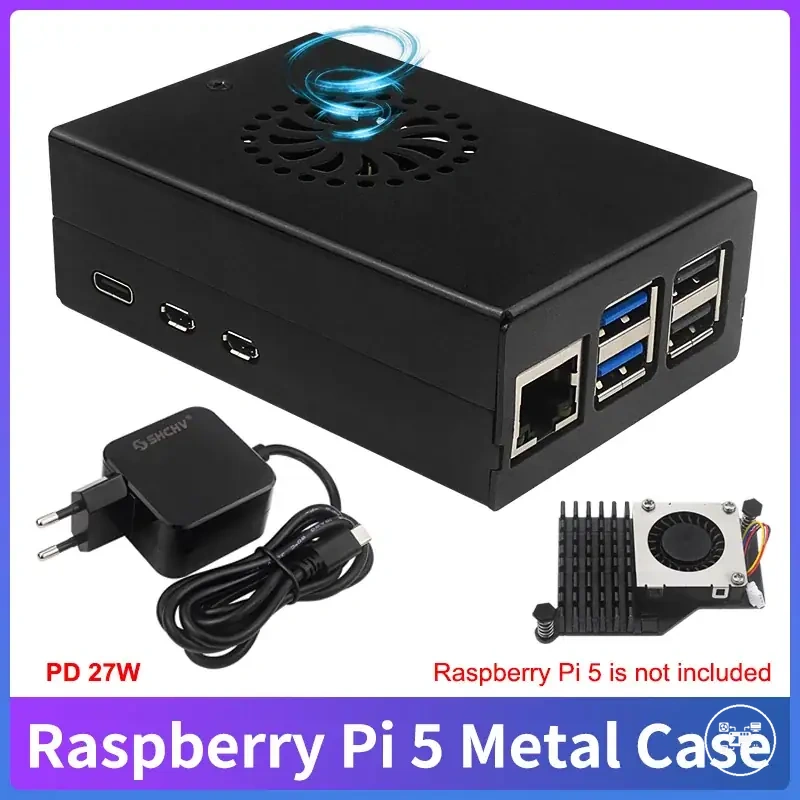

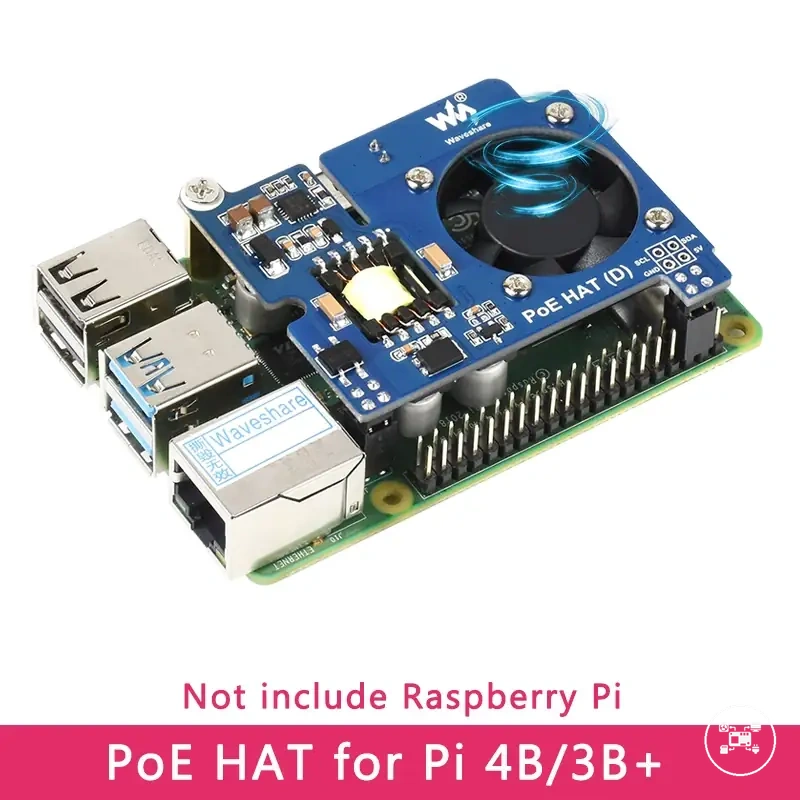

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Quando o sintoma persistir após a verificação das condições documentadas de placa, encaixe, alimentação, porta, cabo e software, registre o modelo exato do Raspberry Pi, modelo do acessório, classificação da fonte de alimentação, caminho de conexão e comportamento observado antes de consultar orientações para problemas de compatibilidade de acessórios. Exemplos de produtos devem ilustrar uma condição documentada em vez de servir como evidência de que uma configuração não resolvida é compatível.

Exemplos de produtos devem ilustrar uma condição documentada em vez de servir como evidência de que uma configuração não resolvida é compatível.

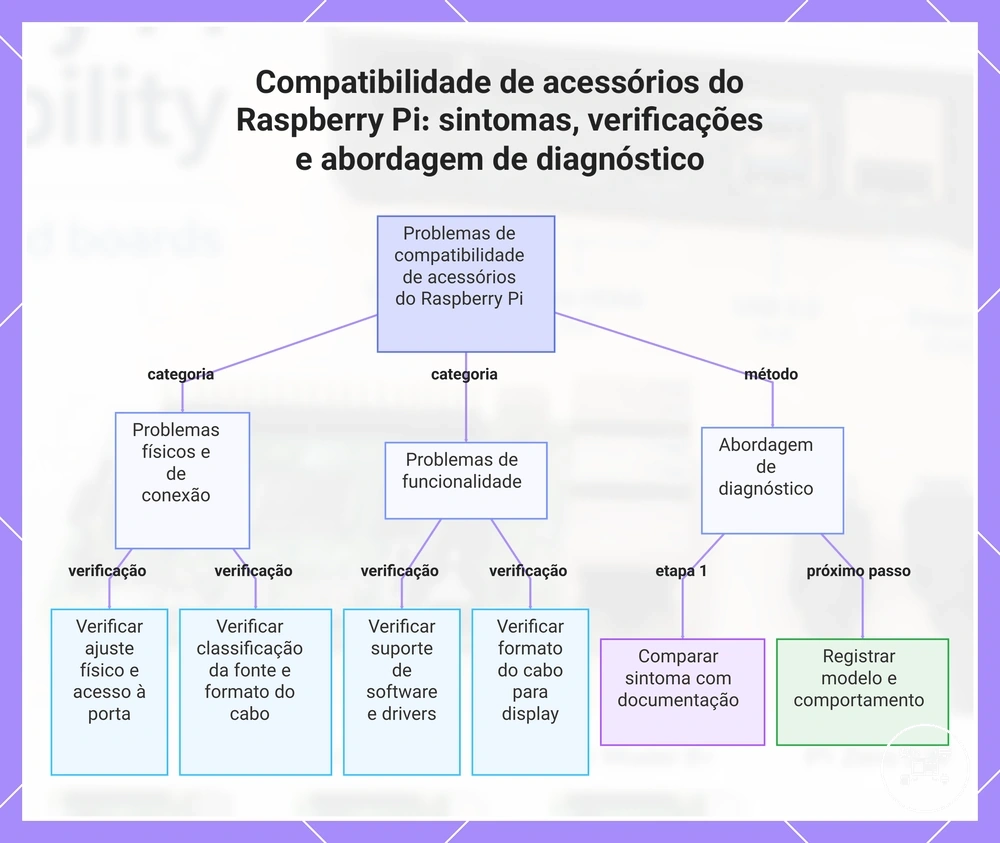

Este gráfico mostra as principais categorias de problemas de compatibilidade de acessórios para Raspberry Pi, as verificações principais para cada uma e uma abordagem de diagnóstico recomendada.
