Guía de compatibilidad de accesorios para Raspberry Pi
Los accesorios de Raspberry Pi son compatibles solo cuando el accesorio coincide con el modelo de placa objetivo, la disposición física, el tipo de conector, el requisito eléctrico y la condición de funcionamiento prevista. Por ello, la compatibilidad es condicional y no universal: una carcasa, un cable, una fuente de alimentación, un componente de refrigeración, una pantalla o una placa de expansión pueden ser adecuados para un modelo de Raspberry Pi e inadecuados para otro.
Los accesorios de Raspberry Pi deben verificarse según cuatro condiciones de compatibilidad: la generación de placa compatible, la interfaz requerida, el ajuste del alojamiento o montaje, y la entrada de alimentación especificada. La documentación de Raspberry Pi indica que Raspberry Pi 4 Model B tiene dos puertos micro-HDMI, un conector GPIO de 40 pines, alimentación USB-C a 5 V y 3 A, y conectores CSI y DSI separados de 15 pines; indica que Raspberry Pi 5 tiene dos puertos micro-HDMI, un conector GPIO de 40 pines, alimentación USB-C a 5 V y 5 A, y dos conectores combinados CSI/DSI de 22 pines.
- Soporte de placa: La documentación del accesorio debe incluir explícitamente el modelo de Raspberry Pi o la generación de placa prevista.
- Coincidencia de conexión: El enchufe, el zócalo, la disposición de pines o el formato del cable plano del accesorio deben coincidir con la interfaz de placa correspondiente.
- Ajuste físico: Una carcasa o un accesorio montado debe alinearse con el contorno de la placa, los puntos de montaje, los espacios libres de los componentes, la ruta de ventilación y las posiciones de los puertos.
- Coincidencia eléctrica: Un accesorio de alimentación debe proporcionar el voltaje y la corriente especificados de la placa bajo la carga periférica conectada.
Por ejemplo, Raspberry Pi especifica 5 V a 5 A, equivalente a 25 W, para Raspberry Pi 5 cuando se requiere la máxima potencia periférica. Raspberry Pi indica que Raspberry Pi 5 puede funcionar con una fuente de 5 V y 3 A, pero esta configuración limita la corriente periférica descendente a 600 mA; por lo que un dispositivo de almacenamiento USB de alta corriente puede requerir la configuración de 5 A.
Las etiquetas de modelo por sí solas no resuelven todas las comprobaciones de compatibilidad.
Las etiquetas de modelo por sí solas no resuelven todas las comprobaciones de compatibilidad. Raspberry Pi identifica su carcasa oficial Raspberry Pi 4 Case como diseñada para Raspberry Pi 4, mientras que su carcasa Raspberry Pi 5 Case está diseñada para Raspberry Pi 5 e incluye una conexión de ventilador específica para la disposición de refrigeración de esa placa; la decisión práctica es verificar el modelo exacto de placa y cada interfaz requerida antes de seleccionar el accesorio.
Tabla de contenidos
Alcance de la compatibilidad de accesorios para Raspberry Pi y requisitos de ajuste
La compatibilidad de accesorios para Raspberry Pi significa que un accesorio coincide con el modelo de la placa objetivo, la interfaz de conexión, la disposición física, el requisito eléctrico y la función prevista. El alcance cubre carcasas, fuentes de alimentación, cables, pantallas, adaptadores de almacenamiento, componentes de refrigeración, dispositivos USB y hardware de expansión GPIO dentro de la página central de accesorios para Raspberry Pi.

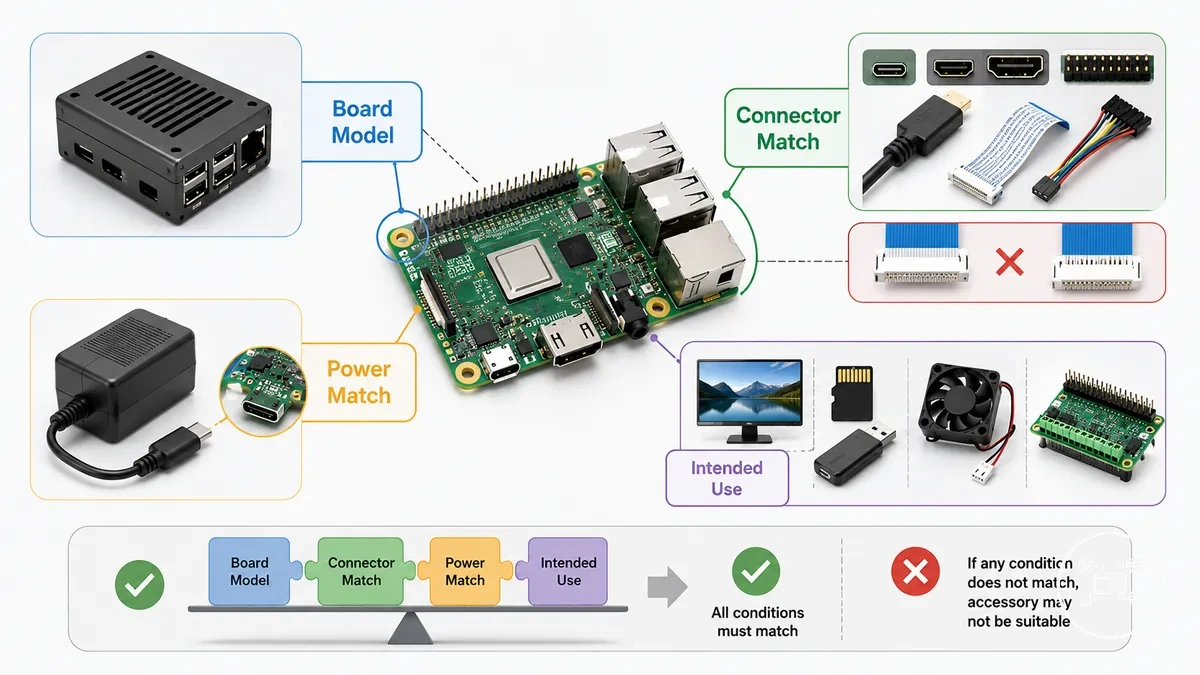

La imagen siguiente muestra las comprobaciones de placa, conector, alimentación y condición de uso que determinan el resultado de ajuste.
Un accesorio es adecuado solo cuando se cumple cada condición de ajuste necesaria; la coincidencia de un conector o punto de montaje no establece una compatibilidad completa. La imagen siguiente muestra las comprobaciones de placa, conector, alimentación y condición de uso que determinan el resultado de ajuste.
- Versión de placa: La documentación del accesorio debe identificar el modelo de Raspberry Pi previsto o una característica de hardware proporcionada por ese modelo. La documentación de Raspberry Pi especifica que el Build HAT es compatible con ordenadores que tengan un conector GPIO de 40 pines, mientras que los dispositivos de la serie de teclados requieren un cable plano u otro dispositivo de extensión.
- Conector: El enchufe, el zócalo, la disposición de pines y el formato del cable del accesorio deben coincidir con la interfaz de la placa. La documentación de Raspberry Pi indica que las placas insignia hasta Raspberry Pi 4 inclusive utilizan un conector de cámara estándar de 15 pines, mientras que Raspberry Pi 5 utiliza un conector mini de 22 pines y, por lo tanto, requiere un cable de cámara Estándar-Mini.
- Alimentación: La fuente de alimentación debe proporcionar el voltaje y la corriente especificados para la placa bajo la carga periférica prevista. La documentación de Raspberry Pi especifica 5 V a 3 A, equivalentes a 15 W, para Raspberry Pi 4 Model B y 5 V a 5 A, equivalentes a 25 W, para Raspberry Pi 5; el uso de una fuente de 5 V y 3 A con Raspberry Pi 5 limita la corriente periférica disponible a 600 mA.
- Uso previsto: El accesorio debe ser compatible con la función requerida y con todas las condiciones indicadas de adaptador, software, montaje o refrigeración. Una conexión física confirma solo el ajuste mecánico o de interfaz, no la compatibilidad funcional completa.
Por ejemplo, la documentación de Raspberry Pi especifica que la pantalla táctil original tiene un conector de pantalla de 15 vías, mientras que la conexión a Raspberry Pi 5 requiere un cable plano flexible de 22 a 15 vías. La pantalla sigue siendo compatible bajo esa condición de cable, pero el cable de 15 vías suministrado por sí solo no coincide con el conector de Raspberry Pi 5.
La pantalla sigue siendo compatible bajo esa condición de cable, pero el cable de 15 vías suministrado por sí solo no coincide con el conector de Raspberry Pi 5.
Por lo tanto, el ajuste del accesorio debe verificarse según el modelo exacto de placa, la especificación del conector, el requisito de alimentación, el espacio libre físico y la carga de trabajo prevista antes de la selección. Cuando el fabricante del accesorio no identifica el modelo compatible o la condición de funcionamiento requerida, la compatibilidad no está verificada, no es universalmente aplicable.
Versiones de placas Raspberry Pi y compatibilidad de accesorios
Las versiones de placas Raspberry Pi determinan la compatibilidad de los accesorios porque cada generación puede diferir en el tipo de conector, la disposición física, la especificación de alimentación y las interfaces compatibles. Según la documentación de Raspberry Pi, los accesorios deben seleccionarse para el modelo específico de Raspberry Pi o para la interfaz de hardware documentada que admiten, en lugar de asumir compatibilidad entre todas las placas Raspberry Pi.

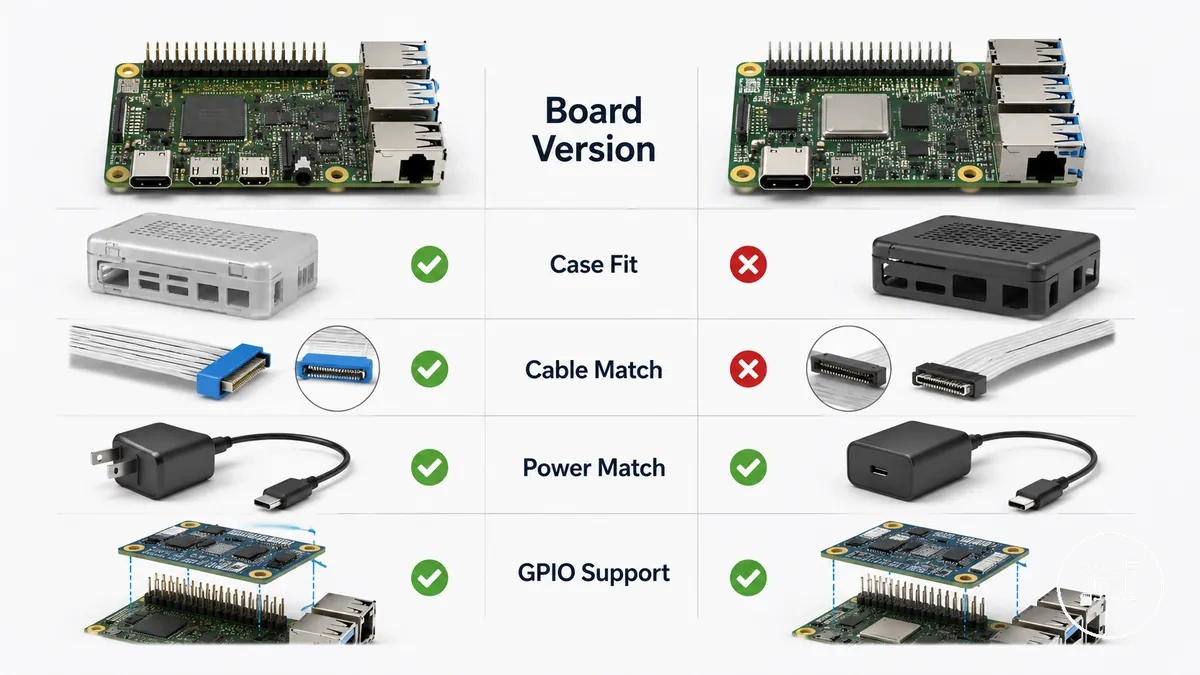

Las diferencias entre placas a continuación muestran las características de hardware que más frecuentemente afectan la selección de accesorios.
Las diferencias entre placas a continuación muestran las características de hardware que más frecuentemente afectan la selección de accesorios.
- Versión de placa → Carcasas y refrigeración: Raspberry Pi 5 tiene una disposición de placa y una colocación de componentes revisadas en comparación con Raspberry Pi 4 Model B, por lo que los alojamientos, los refrigeradores activos y los disipadores de calor deben indicar específicamente la compatibilidad con Raspberry Pi 5. Un alojamiento de Raspberry Pi 4 no es automáticamente compatible con Raspberry Pi 5 porque las ubicaciones de los conectores y componentes difieren.
- Versión de placa → Accesorios de cámara y pantalla: Según la documentación de Raspberry Pi, Raspberry Pi 4 Model B utiliza conectores CSI y DSI separados de 15 pines, mientras que Raspberry Pi 5 utiliza conectores CSI/DSI de 22 pines. Las cámaras y pantallas oficiales existentes siguen siendo utilizables solo cuando se instala el cable adaptador requerido de 22 a 15 pines.
- Versión de placa → Accesorios de alimentación: La documentación de Raspberry Pi recomienda una fuente de alimentación USB-C de 5 V y 3 A para Raspberry Pi 4 Model B y una fuente de alimentación USB-C de 5 V y 5 A para Raspberry Pi 5. Raspberry Pi también indica que Raspberry Pi 5 puede funcionar con una fuente de 5 V y 3 A, pero la corriente disponible para los periféricos USB conectados se reduce a 600 mA.
- Versión de placa → Hardware de expansión: Los HATs que siguen la especificación GPIO estándar de 40 pines son generalmente compatibles con las placas Raspberry Pi compatibles, pero la documentación del fabricante también debe confirmar el espacio libre mecánico, la compatibilidad de firmware y cualquier requisito de instalación específico de la placa.
Por ejemplo, según la documentación de Raspberry Pi, el módulo de cámara oficial de Raspberry Pi se puede conectar tanto a Raspberry Pi 4 Model B como a Raspberry Pi 5. Sin embargo, Raspberry Pi 5 requiere un cable de cámara Estándar a Mini porque la placa utiliza un conector de 22 pines en lugar de la interfaz anterior de 15 pines. La cámara sigue siendo compatible, pero el requisito del cable cambia con la generación de la placa.
La cámara sigue siendo compatible, pero el requisito del cable cambia con la generación de la placa.
Verificar la versión exacta de la placa Raspberry Pi antes de comprar un accesorio ayuda a prevenir desajustes de conectores, problemas de ajuste del alojamiento, hardware de refrigeración no compatible y suministro de alimentación insuficiente. Cuando un fabricante de accesorios no identifica explícitamente los modelos de Raspberry Pi o las revisiones de hardware compatibles, la compatibilidad debe tratarse como no verificada, no como asumida.
Ajuste físico, puertos y compatibilidad de conectores
El ajuste físico, los puertos y la compatibilidad de conectores determinan si un accesorio de Raspberry Pi se puede instalar y funcionar correctamente con una placa específica. La compatibilidad requiere que el tipo de conector, las dimensiones físicas, la disposición de montaje y el acceso a los puertos del accesorio coincidan con el modelo de Raspberry Pi objetivo. Según la documentación de Raspberry Pi, la disposición mecánica y las especificaciones de interfaz son específicas de cada placa, por lo que la compatibilidad física debe verificarse antes de la instalación.

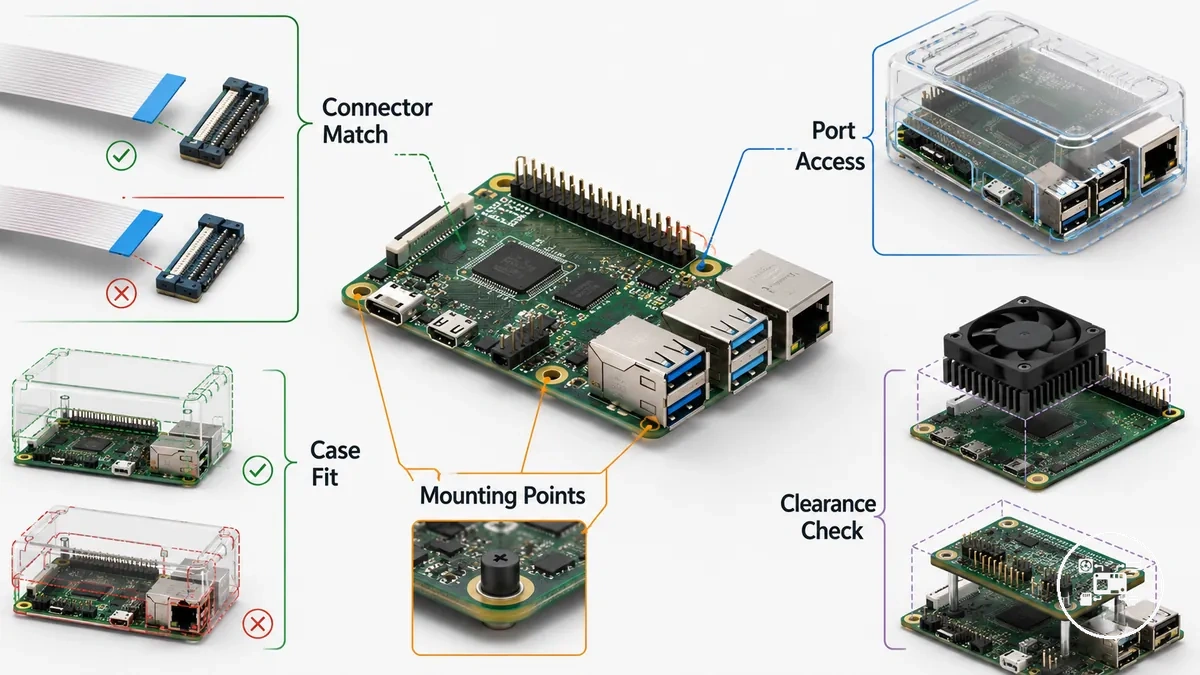

La ilustración anotada a continuación resalta las áreas físicas que deben verificarse antes de instalar un accesorio.
La ilustración anotada a continuación resalta las áreas físicas que deben verificarse antes de instalar un accesorio.
- Compatibilidad de conectores: El conector del accesorio debe coincidir con la interfaz de la placa. Según la documentación de Raspberry Pi, Raspberry Pi 4 Model B utiliza conectores CSI y DSI separados de 15 pines, mientras que Raspberry Pi 5 utiliza conectores CSI/DSI de 22 pines. Por lo tanto, los accesorios de cámara y pantalla diseñados para placas anteriores requieren cables adaptadores compatibles cuando se usan con Raspberry Pi 5.
- Accesibilidad de puertos: Los puertos USB, Ethernet, micro-HDMI, audio y USB-C de alimentación deben permanecer sin obstrucciones después de la instalación. Un alojamiento mecánicamente compatible se vuelve funcionalmente incompatible si bloquea el acceso a los conectores externos necesarios.
- Dimensiones físicas: Las carcasas, los HATs, los disipadores de calor y los conjuntos de refrigeración deben alinearse con el contorno de la placa, las posiciones de los orificios de montaje, las ubicaciones de los conectores y los espacios libres de los componentes. Al seleccionar un alojamiento, verifique el ajuste de carcasa y acceso a la placa para asegurarse de que la protección física no restrinja la instalación de cables ni el acceso a los puertos.
- Requisitos de espacio libre: Las placas de expansión y el hardware de refrigeración requieren suficiente espacio vertical y horizontal por encima de los componentes circundantes. Un accesorio que entre en contacto con componentes vecinos o impida el enrutamiento de cables planos debe tratarse como físicamente incompatible, incluso si su conector encaja correctamente.
Por ejemplo, según la documentación de Raspberry Pi, el módulo de cámara oficial sigue siendo compatible con Raspberry Pi 5 cuando un cable de cámara Estándar a Mini convierte la conexión de cámara anterior de 15 pines a la interfaz más nueva de 22 pines. De manera similar, una carcasa que acepta físicamente la placa pero cubre una de las salidas micro-HDMI duales impide el acceso simultáneo a la pantalla, a pesar de coincidir con las dimensiones de la placa.
De manera similar, una carcasa que acepta físicamente la placa pero cubre una de las salidas micro-HDMI duales impide el acceso simultáneo a la pantalla, a pesar de coincidir con las dimensiones de la placa.
Verificar el tipo de conector, la accesibilidad de los puertos, las dimensiones de la placa, la alineación de los orificios de montaje y el espacio libre de los componentes antes de comprar un accesorio ayuda a prevenir problemas de instalación y compras innecesarias de adaptadores. Por lo tanto, la compatibilidad física debe confirmarse utilizando tanto las especificaciones de la placa como los requisitos de instalación compatibles indicados por el fabricante del accesorio, en lugar de solo la forma del conector.
Compatibilidad de la fuente de alimentación y requisitos eléctricos
La compatibilidad de la fuente de alimentación determina si los accesorios de Raspberry Pi reciben energía eléctrica suficiente y estable para un funcionamiento fiable. Una fuente de alimentación compatible debe coincidir con el voltaje de entrada, el tipo de conector y la capacidad de corriente requeridos por la placa Raspberry Pi, además de soportar la carga eléctrica combinada de la placa y los accesorios conectados. Según la documentación de Raspberry Pi, Raspberry Pi 4 Model B está diseñada para una fuente de alimentación USB-C de 5.1 V y 3 A, mientras que Raspberry Pi 5 está diseñada para una fuente de alimentación USB-C de 5 V y 5 A para permitir la máxima capacidad de alimentación de la placa y los periféricos.
La compatibilidad eléctrica depende de tres criterios: compatibilidad del conector, capacidad de salida y carga de los accesorios.
La compatibilidad eléctrica depende de tres criterios: compatibilidad del conector, capacidad de salida y carga de los accesorios. La documentación de Raspberry Pi especifica entrada de alimentación USB-C tanto para Raspberry Pi 4 Model B como para Raspberry Pi 5, pero la corriente recomendada difiere según el modelo. Para obtener más orientación sobre la selección de adaptadores adecuados y accesorios de alimentación oficiales, consulte compatibilidad de alimentación para accesorios Raspberry Pi.
- Compatibilidad del conector: El conector de alimentación debe coincidir con la entrada de la placa. Raspberry Pi 4 Model B y Raspberry Pi 5 utilizan conectores de alimentación USB-C, mientras que modelos anteriores de Raspberry Pi, como Raspberry Pi 3 Model B+, utilizan Micro-USB.
- Capacidad de corriente: Según la documentación de Raspberry Pi, Raspberry Pi 4 Model B requiere una fuente recomendada de 5.1 V y 3 A, mientras que Raspberry Pi 5 recomienda una fuente de 5 V y 5 A cuando los periféricos requieren la máxima capacidad de alimentación USB disponible.
- Carga de los accesorios: Los SSD USB, discos duros externos, pantallas, HATs, ventiladores de refrigeración, cámaras y otros periféricos aumentan el consumo total de energía. La carga eléctrica combinada debe mantenerse dentro de la salida nominal de la fuente de alimentación para reducir la probabilidad de advertencias de bajo voltaje, desconexión de periféricos o reducción de la disponibilidad de alimentación USB.
Por ejemplo, según la documentación de Raspberry Pi, Raspberry Pi 5 puede funcionar con una fuente de alimentación USB-C de 5 V y 3 A, pero la corriente periférica USB descendente se limita a aproximadamente 600 mA en esa condición. El uso de la fuente de alimentación recomendada de 5 V y 5 A permite la mayor capacidad de corriente periférica USB disponible en Raspberry Pi 5, mejorando la compatibilidad con accesorios USB de alto consumo.
El uso de la fuente de alimentación recomendada de 5 V y 5 A permite la mayor capacidad de corriente periférica USB disponible en Raspberry Pi 5, mejorando la compatibilidad con accesorios USB de alto consumo.
Hacer coincidir el voltaje correcto, el tipo de conector y la clasificación de corriente antes de conectar los accesorios mejora la compatibilidad eléctrica y reduce el riesgo de funcionamiento inestable causado por una alimentación disponible insuficiente. Si un fabricante de accesorios especifica requisitos eléctricos adicionales más allá de los de la placa Raspberry Pi, esos requisitos también deben cumplirse antes de considerar la configuración de hardware completa como eléctricamente compatible.

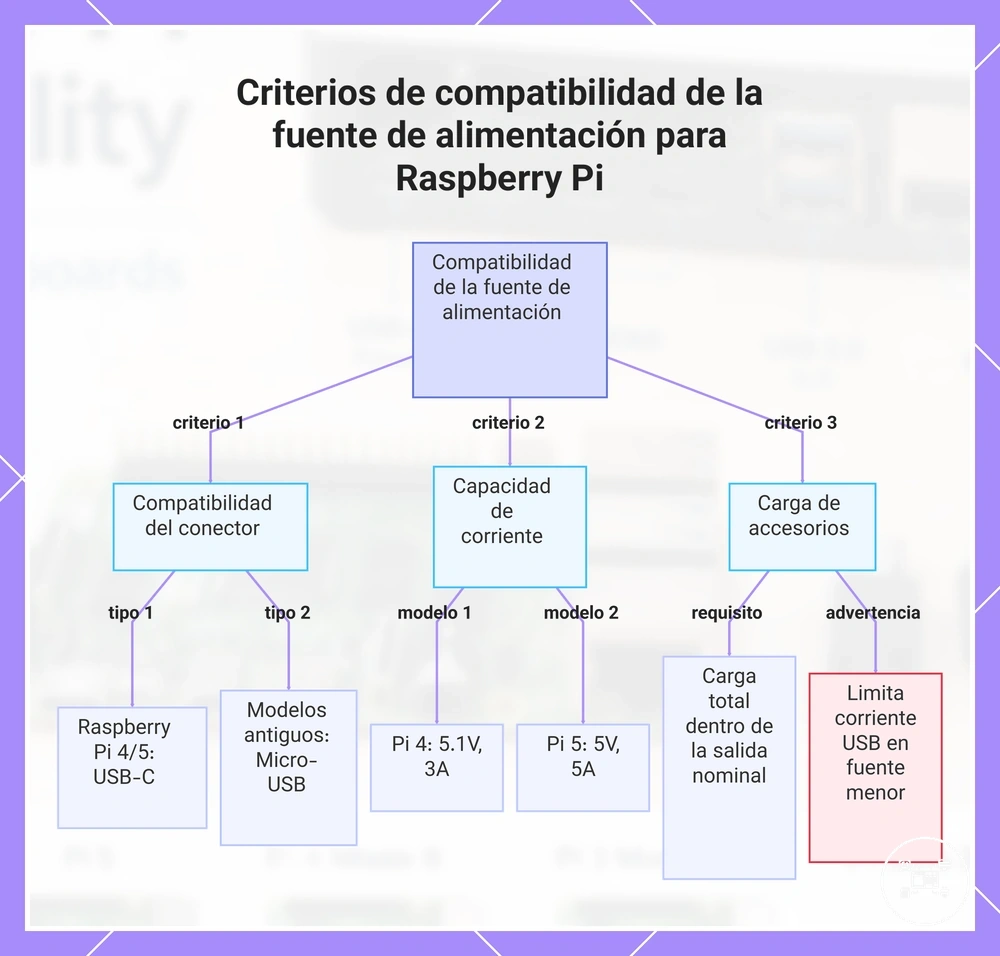

Este gráfico muestra los tres criterios principales para garantizar la compatibilidad eléctrica entre una placa Raspberry Pi y su fuente de alimentación, incluidos el tipo de conector, la capacidad de corriente y la carga de accesorios.
Compatibilidad de accesorios GPIO y conexiones de expansión
La compatibilidad de accesorios GPIO requiere que la placa de expansión coincida con el formato del cabezal del ordenador Raspberry Pi, las funciones de los pines, los niveles eléctricos, las interfaces compatibles y los requisitos de software. La documentación de Raspberry Pi indica que las placas Raspberry Pi actuales utilizan un cabezal GPIO de 40 pines con un espaciado de 2.54 mm, pero un cabezal coincidente no establece una compatibilidad funcional completa. :contentReference[oaicite:0]{index=0}
Hay más orientación sobre la selección detallada disponible en compatibilidad de accesorios GPIO .
Antes de conectar una placa de expansión, verifique los pines GPIO necesarios, la interfaz de comunicación, la compatibilidad de la placa, los límites eléctricos y el método de instalación. Hay más orientación sobre la selección detallada disponible en compatibilidad de accesorios GPIO.
- Conexión del cabezal: El accesorio GPIO debe utilizar el cabezal de 40 pines de la placa objetivo o una conexión de extensión compatible. Los modelos Raspberry Pi Zero con un cabezal sin pines requieren pines soldados o un kit de pines adecuado antes de que un HAT convencional pueda conectarse físicamente. :contentReference[oaicite:1]{index=1}
- Compatibilidad de interfaz: El accesorio debe utilizar pines GPIO asignados a la función requerida, como I²C, SPI, UART, PWM o entrada y salida digital general. La alineación física por sí sola es insuficiente cuando el accesorio requiere una interfaz, un controlador, una superposición o una asignación de pines que la configuración seleccionada no proporciona.
- Compatibilidad de la placa de expansión: Un HAT o placa GPIO debe identificar los modelos de Raspberry Pi compatibles y cualquier condición de sistema operativo o firmware requerida. Una EEPROM de identificación puede ayudar a la configuración en un HAT compatible, pero la documentación del accesorio debe confirmar sus requisitos funcionales.
- Conexión mecánica: El accesorio debe alinearse con la orientación del cabezal, los puntos de montaje y el espacio libre requerido. Los ordenadores Raspberry Pi de la serie de teclados exponen un cabezal GPIO de 40 pines externamente, pero la documentación de Raspberry Pi indica que el Build HAT requiere un cable plano u otro dispositivo de extensión para estos modelos. :contentReference[oaicite:2]{index=2}
Por ejemplo, la documentación de Raspberry Pi especifica que el Build HAT se ajusta a los ordenadores Raspberry Pi con un cabezal GPIO de 40 pines y admite hasta cuatro motores o sensores compatibles. En un ordenador Raspberry Pi de la serie de teclados, la misma interfaz GPIO sigue estando disponible, pero el alojamiento impide el montaje vertical directo, por lo que un cable plano o un dispositivo de extensión se convierte en una condición de compatibilidad necesaria. :contentReference[oaicite:3]{index=3}
Cuando un proveedor de accesorios identifica solo el número de pines sin documentar estas condiciones, la compatibilidad funcional no está verificada.
Por lo tanto, la compatibilidad GPIO debe confirmarse a través de la ruta de conexión completa: modelo de placa, disponibilidad del cabezal de 40 pines, funciones de pín necesarias, condiciones eléctricas, instalación mecánica y compatibilidad de software. Cuando un proveedor de accesorios identifica solo el número de pines sin documentar estas condiciones, la compatibilidad funcional no está verificada.

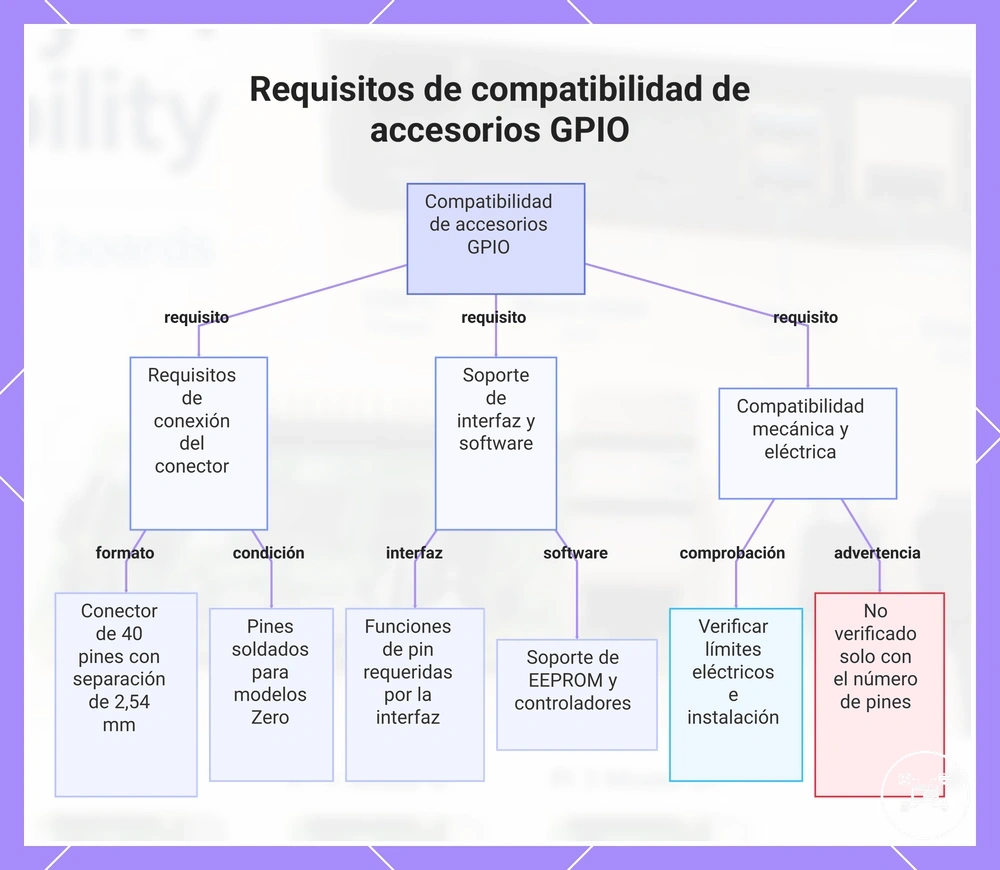

Este gráfico muestra los principales requisitos de compatibilidad para conectar un accesorio GPIO a una Raspberry Pi, incluyendo condiciones de conector, interfaz, software y mecánicas.
Este gráfico muestra los principales requisitos de compatibilidad para conectar un accesorio GPIO a una Raspberry Pi, incluyendo condiciones de conector, interfaz, software y mecánicas.
Compatibilidad de cables de pantalla y requisitos de interfaz
La compatibilidad de cables de pantalla requiere que la placa Raspberry Pi, el cable y el accesorio de pantalla utilicen la misma interfaz, formato de conector, orientación de contactos y ruta de señal compatible. La documentación de Raspberry Pi especifica que Raspberry Pi 4 Model B tiene un conector DSI estándar de 15 pines y 1.0 mm de paso, mientras que Raspberry Pi 5 tiene dos conectores CSI/DSI combinados mini de 22 pines y 0.5 mm de paso; un cable diseñado para un formato de conector no se conecta directamente al otro.
Para una cobertura más detallada de estos criterios, consulte compatibilidad de pantalla y cables .
Verifique el conector del lado de la placa, el conector del lado de la pantalla, el tipo de interfaz, la orientación del cable y cualquier adaptador necesario antes de la instalación. Para una cobertura más detallada de estos criterios, consulte compatibilidad de pantalla y cables.
- Tipo de interfaz: El accesorio de pantalla y la Raspberry Pi deben compartir una ruta de conexión compatible, como DSI o HDMI. Un cable que encaje en un conector no puede convertir la señalización HDMI en señalización DSI, por lo que tanto la forma del conector como el tipo de interfaz deben coincidir.
- Formato de conector: La documentación de Raspberry Pi indica que Raspberry Pi 4 Model B tiene un conector DSI de 15 pines y 1.0 mm de paso y Raspberry Pi 5 tiene conectores CSI/DSI de 22 pines y 0.5 mm de paso. Por lo tanto, conectar un accesorio de pantalla de 15 pines a Raspberry Pi 5 requiere un cable flexible compatible de 22 a 15 vías, no solo el cable original de 15 vías.
- Orientación de contactos: Los contactos del cable deben estar orientados hacia los contactos terminales especificados para ambos zócalos, y cada lengüeta de bloqueo debe asegurar el cable de manera uniforme. La coincidencia del número de pines no establece la compatibilidad cuando los contactos están invertidos o la disposición de pines del cable difiere.
- Capacidad de la pantalla: La compatibilidad del cable establece la ruta de conexión, pero no establece la resolución, la frecuencia de actualización, la compatibilidad táctil, el requisito de alimentación o la compatibilidad de software de la pantalla. Esos atributos deben mantenerse dentro de las capacidades documentadas para la salida de la Raspberry Pi y la pantalla conectada.
Por ejemplo, la documentación de Raspberry Pi indica que la pantalla táctil original de Raspberry Pi utiliza una conexión DSI de 15 vías y que Raspberry Pi 5 requiere un cable plano flexible de 22 a 15 vías para esa pantalla. Bajo esta condición, la pantalla puede utilizar un puerto DSI de Raspberry Pi 5; sin el cable de conversión, el zócalo de 22 pines de la placa y el cable de 15 vías de la pantalla no forman una conexión física compatible.
Un cable compatible no puede añadir una resolución, función táctil o capacidad de interfaz que la placa o la pantalla no admitan.
Por lo tanto, la compatibilidad del cable de pantalla debe confirmarse desde la cadena de conexión completa: modelo de Raspberry Pi, interfaz de salida, formato de conector, disposición de pines del cable, entrada de la pantalla y requisito de adaptador documentado. Un cable compatible no puede añadir una resolución, función táctil o capacidad de interfaz que la placa o la pantalla no admitan.

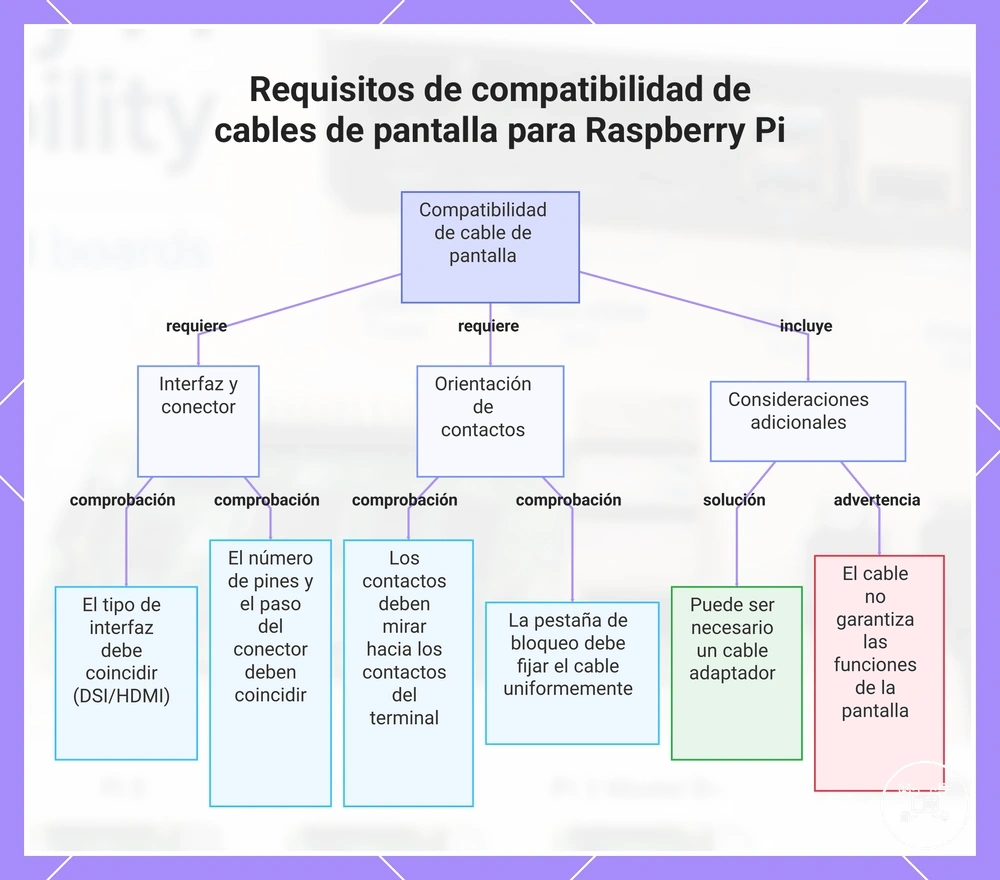

Este gráfico muestra los criterios principales para la compatibilidad del cable de pantalla entre las placas Raspberry Pi y los accesorios de pantalla, incluyendo interfaz, conector, orientación y comprobaciones adicionales.
Selección de accesorios compatibles para Raspberry Pi
Seleccione los accesorios de Raspberry Pi evaluando cuatro condiciones en orden: la versión exacta de la placa, el conector o interfaz requerido, el requisito eléctrico y el uso previsto. Considere un accesorio como compatible solo cuando su documentación cumpla las cuatro condiciones para la configuración planificada; no es suficiente un nombre de producto, una forma de enchufe o un patrón de montaje coincidentes por sí solos.

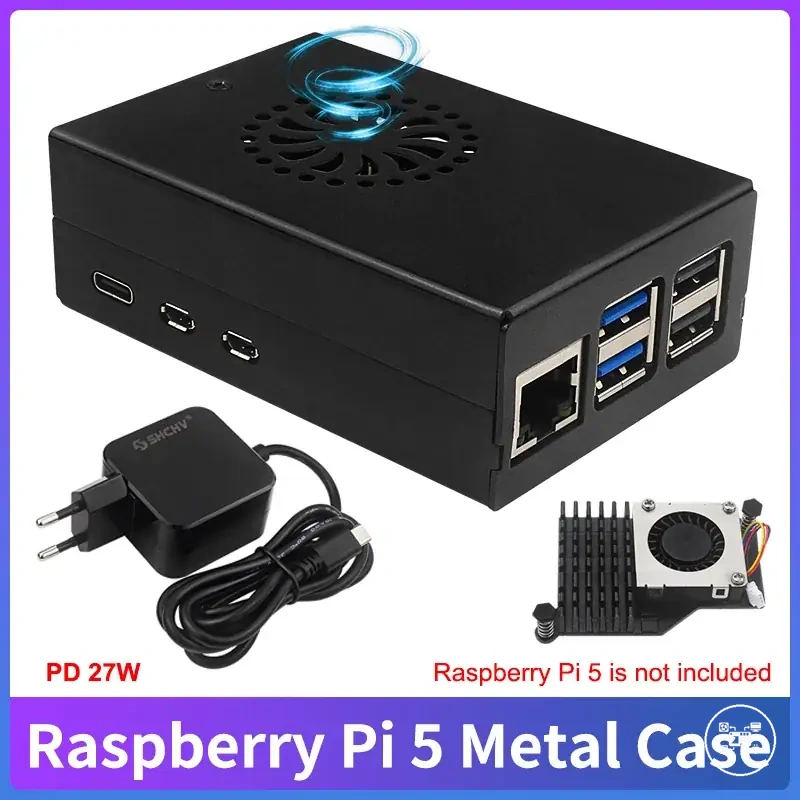

Los productos que aparecen a continuación son ejemplos útiles para comparar las opciones disponibles.

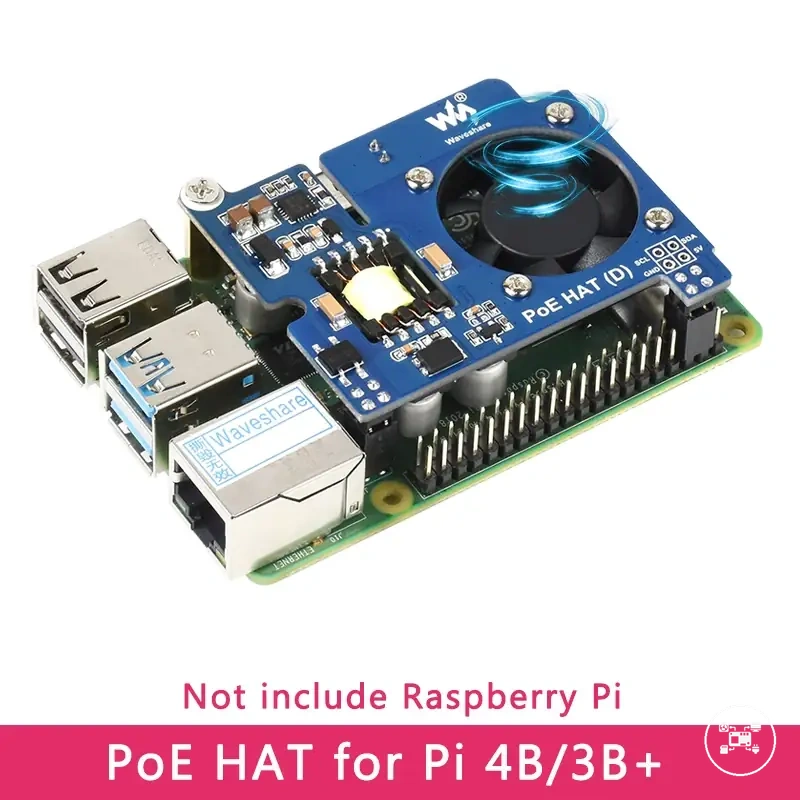

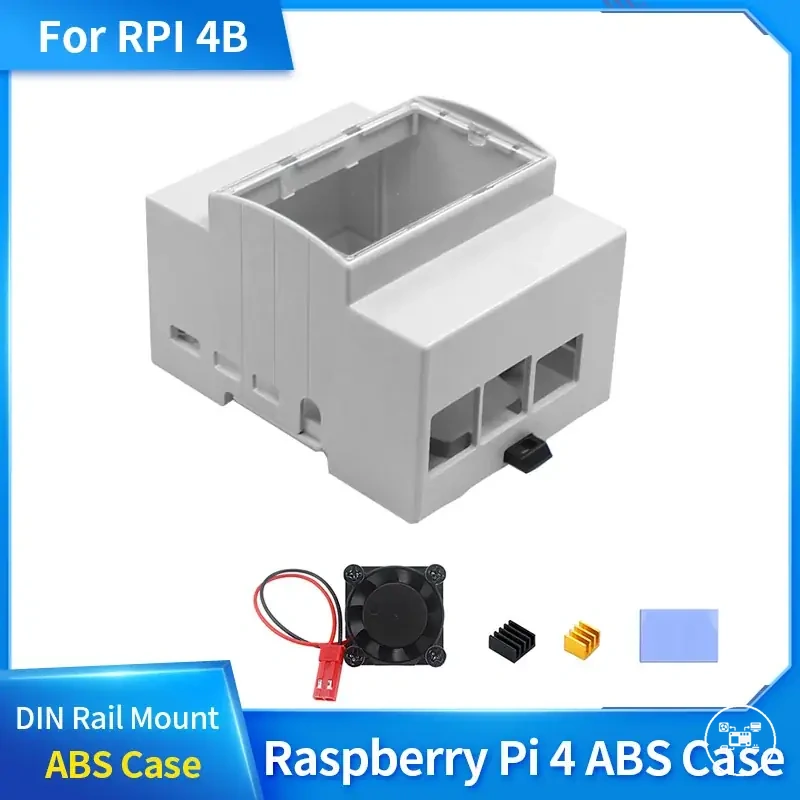

Los productos que aparecen a continuación son ejemplos útiles para comparar las opciones disponibles. Antes de comprar, verifica que los criterios de compatibilidad, las características y los detalles del producto se ajusten a tus necesidades.
- Coincidir con la versión de la placa: Identifique el modelo y la revisión exactos de Raspberry Pi, luego confirme que la documentación del accesorio mencione esa placa o una característica de hardware que esta proporcione. El resultado de la decisión es compatible cuando la compatibilidad es explícita, condicional cuando se especifica un adaptador o extensión, y no verificada cuando no se documenta ningún modelo compatible o interfaz equivalente.
- Coincidir con la ruta de conexión: Compare el conector en ambos extremos, la interfaz que lo atraviesa y cualquier cable o adaptador necesario. La documentación de Raspberry Pi especifica que las placas insignia hasta Raspberry Pi 4 utilizan un conector de cámara estándar de 15 pines, mientras que Raspberry Pi 5 utiliza un conector mini de 22 pines; por lo tanto, una cámara para ambas generaciones requiere un cable Estándar-Estándar para Raspberry Pi 4 o un cable Estándar-Mini para Raspberry Pi 5.
- Coincidir con el requisito de alimentación: Compare la especificación de entrada de la placa con la alimentación disponible después de incluir los accesorios conectados. La documentación de Raspberry Pi indica Raspberry Pi 4 Model B a 5 V, 3 A y Raspberry Pi 5 a 5 V, 5 A para alimentación periférica completa; Raspberry Pi 5 puede usar 5 V, 3 A, pero esa condición limita la corriente periférica a 600 mA.
- Coincidir con el uso previsto: Confirme que el accesorio sea compatible con la función requerida, el sistema operativo, el firmware, el controlador, el método de montaje y la carga de trabajo. Seleccione el accesorio solo cuando estas condiciones respalden el resultado planificado; la fijación física sin soporte funcional documentado deja la compatibilidad no verificada.
Por ejemplo, seleccionar una cámara para Raspberry Pi 5 requiere tres coincidencias separadas: compatibilidad con el software de cámara de Raspberry Pi, un cable Estándar-Mini para el conector de 22 pines de la placa y una instalación que deje el conector y la ruta del cable accesibles. Según la documentación de Raspberry Pi, la misma cámara utilizada con Raspberry Pi 4 utiliza en su lugar el cable Estándar-Estándar suministrado para su conector de 15 pines, por lo que el paquete de accesorios compatible cambia aunque el módulo de cámara pueda ser el mismo.
Utilice ejemplos de productos solo después de que esta evaluación haya producido una coincidencia documentada, en lugar de usar la ficha del producto como evidencia de compatibilidad.
Registre primero el modelo de placa y la tarea prevista, luego rechace cualquier accesorio cuya interfaz, condición de alimentación, requisito de instalación o función compatible no esté especificada. Utilice ejemplos de productos solo después de que esta evaluación haya producido una coincidencia documentada, en lugar de usar la ficha del producto como evidencia de compatibilidad.

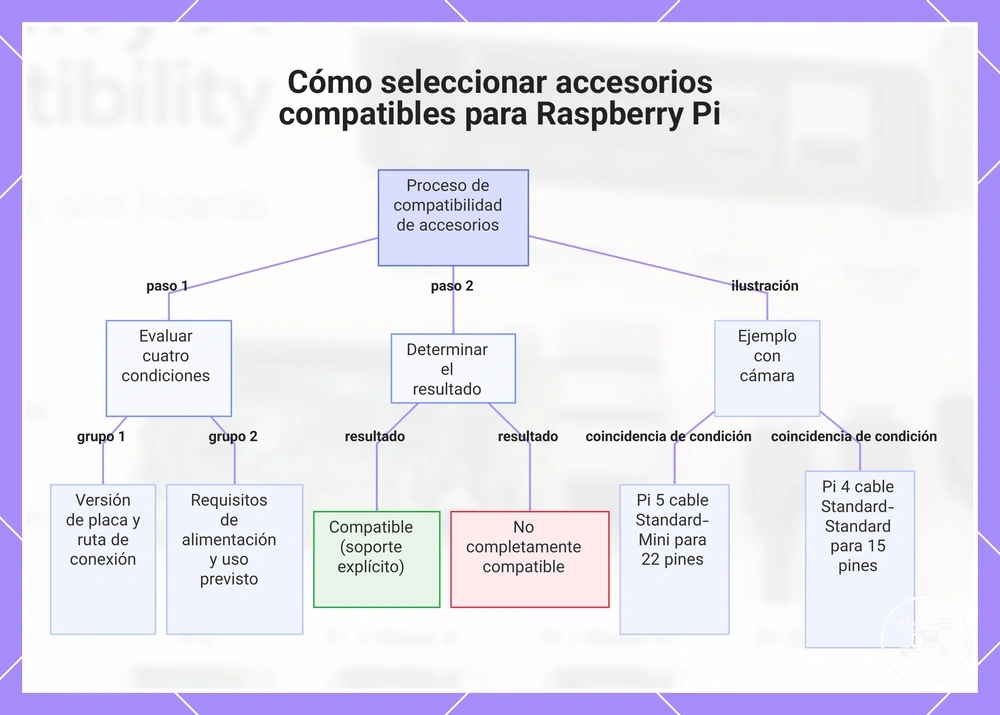

Este gráfico muestra el proceso paso a paso para evaluar la compatibilidad de accesorios, incluyendo las cuatro condiciones que verificar, los posibles resultados y un ejemplo con una cámara.
Este gráfico muestra el proceso paso a paso para evaluar la compatibilidad de accesorios, incluyendo las cuatro condiciones que verificar, los posibles resultados y un ejemplo con una cámara.
Problemas comunes de compatibilidad de accesorios para Raspberry Pi
Los problemas comunes de compatibilidad de accesorios para Raspberry Pi se manifiestan como hardware que no encaja, no se conecta, no se enciende, no se mantiene detectado o no proporciona la función documentada. El factor de compatibilidad probable es un desajuste en la versión de la placa, el espacio libre físico, el acceso a los puertos, el formato del cable, la alimentación disponible o la compatibilidad de software; la siguiente comprobación debe comparar el síntoma observado con la documentación de la placa y el accesorio, en lugar de asumir que el accesorio está defectuoso.
- Problema de ajuste físico: El síntoma son orificios de montaje desalineados, conectores bloqueados, contacto con componentes de la placa o espacio insuficiente para un cable, HAT, carcasa o refrigerador. La causa posible es un accesorio diseñado para otra disposición de Raspberry Pi; verifique el modelo de placa compatible exacto, el patrón de montaje, el espacio libre de los componentes y el acceso a los puertos necesario.
- Problema de alimentación o desconexión: El síntoma es un accesorio que se reinicia, se desconecta bajo carga o recibe menos alimentación USB de la esperada. La documentación de Raspberry Pi especifica que Raspberry Pi 5 utiliza una fuente de 5 V, 5 A para su capacidad total de alimentación periférica, mientras que la operación con una fuente de 5 V, 3 A limita la corriente periférica descendente a 600 mA; verifique la clasificación de la fuente y la carga combinada de los accesorios conectados.
- Desajuste de cable: El síntoma es un cable plano demasiado ancho, demasiado estrecho, invertido o que no puede fijarse en el zócalo. La documentación de Raspberry Pi identifica conectores de cámara y pantalla de 15 pines en Raspberry Pi 4 Model B y conectores CSI/DSI combinados de 22 pines en Raspberry Pi 5; verifique el conector en ambos extremos, la orientación de los contactos, el tipo de interfaz y cualquier cable de conversión necesario.
- Puerto bloqueado: El síntoma es un accesorio que encaja mecánicamente pero impide el acceso a HDMI, USB, Ethernet, alimentación, GPIO o un zócalo de cable plano. La causa posible es un alojamiento o accesorio apilado que no preserva la ruta de conexión necesaria; verifique cada puerto requerido por la configuración completa antes de tratar la instalación como compatible.
- Detectado pero no funcional: El síntoma es un HAT, pantalla, cámara, ventilador o controlador conectado que no proporciona la función documentada. La causa posible es firmware no compatible, compatibilidad del sistema operativo, controlador, superposición de árbol de dispositivos, asignación de interfaz o generación de placa; verifique las condiciones de software y hardware compatibles del proveedor, porque la alineación física de pines no establece la funcionalidad completa.
Por ejemplo, la documentación de Raspberry Pi indica que la pantalla táctil original de Raspberry Pi utiliza una conexión DSI de 15 vías, mientras que Raspberry Pi 5 requiere un cable flexible de 22 a 15 vías. Si la pantalla permanece en blanco cuando se utiliza el cable original de 15 vías con Raspberry Pi 5, la siguiente comprobación de compatibilidad es el formato del cable, porque la placa y el cable suministrado utilizan diferentes tamaños de conector.
Antes de comprar, verifica que los criterios de compatibilidad, las características y los detalles del producto se ajusten a tus necesidades.

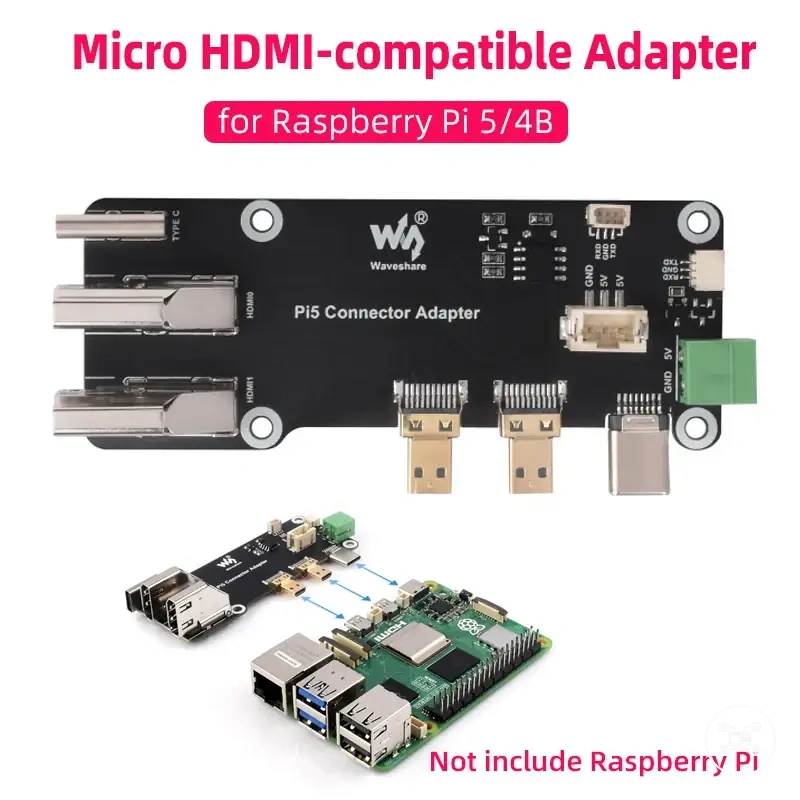

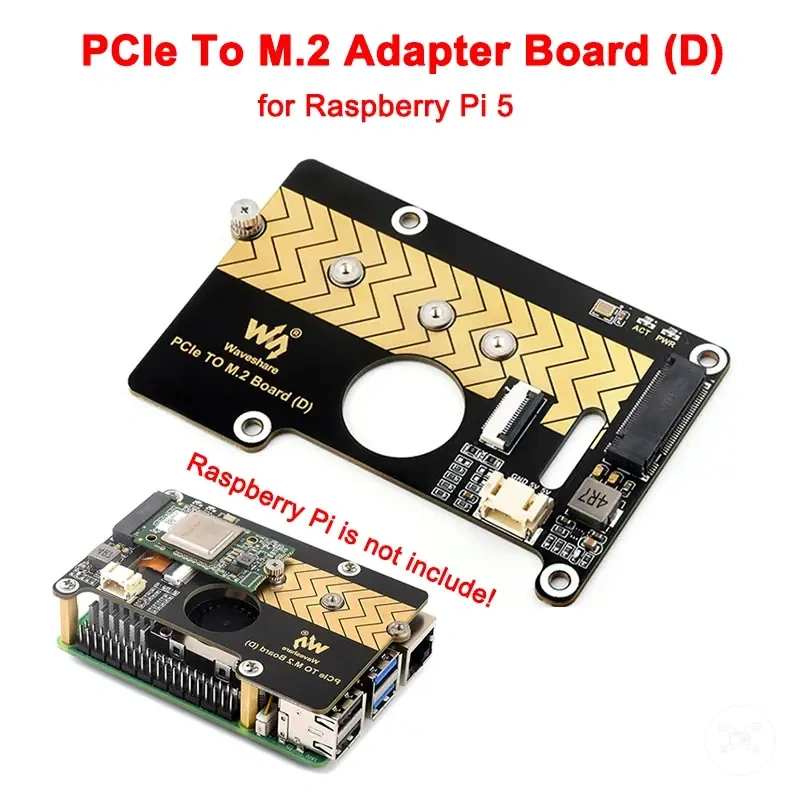

Los productos que aparecen a continuación son ejemplos útiles para comparar las opciones disponibles. Antes de comprar, verifica que los criterios de compatibilidad, las características y los detalles del producto se ajusten a tus necesidades.
Cuando el síntoma persiste después de haber verificado las condiciones documentadas de placa, ajuste, alimentación, puerto, cable y software, registre el modelo exacto de Raspberry Pi, el modelo del accesorio, la clasificación de la fuente de alimentación, la ruta de conexión y el comportamiento observado antes de consultar la guía para problemas de compatibilidad de accesorios. Los ejemplos de productos deben ilustrar una condición documentada, no servir como evidencia de que una configuración no resuelta es compatible.
Los ejemplos de productos deben ilustrar una condición documentada, no servir como evidencia de que una configuración no resuelta es compatible.

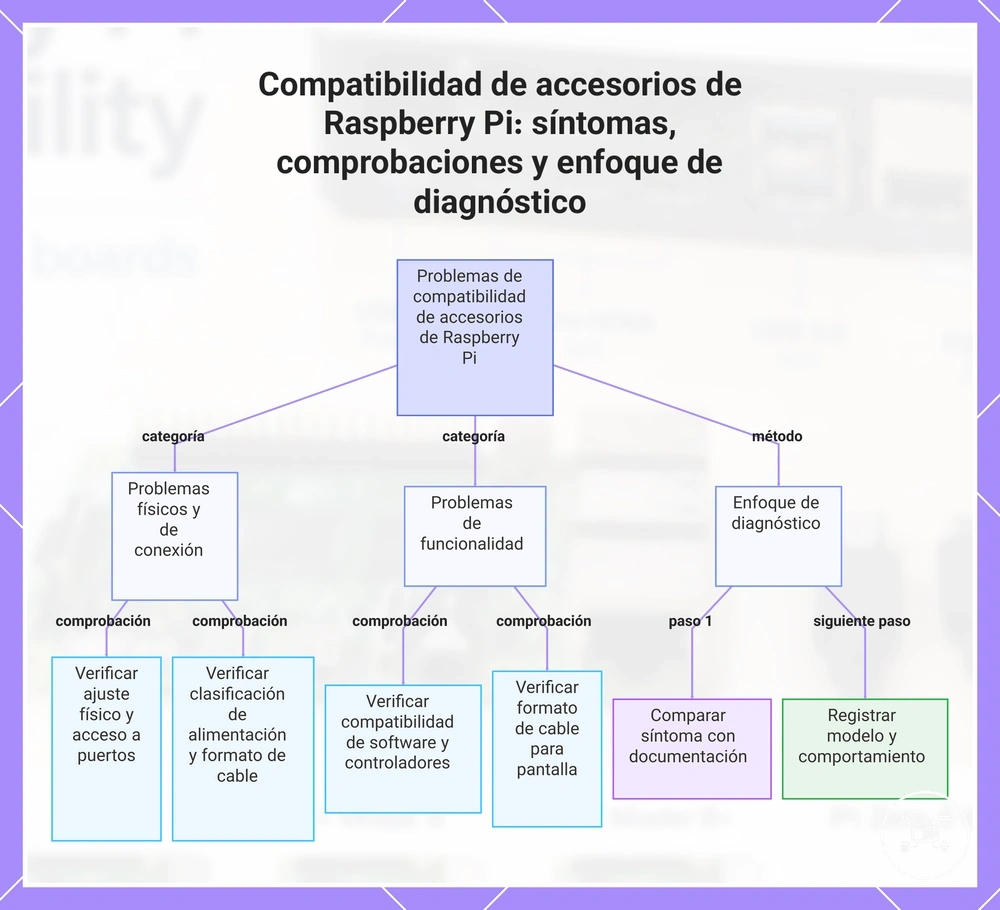

Este gráfico muestra las principales categorías de problemas de compatibilidad de accesorios para Raspberry Pi, las comprobaciones clave para cada una y un enfoque de diagnóstico recomendado.
