Cómo montar accesorios para Raspberry Pi correctamente

Los accesorios para Raspberry Pi deben montarse siguiendo una secuencia estructurada: verificar que cada accesorio sea compatible con la placa Raspberry Pi específica, preparar el hardware necesario, conectar los accesorios en el orden adecuado y confirmar que el sistema arranca y detecta los dispositivos conectados. Según la documentación oficial de Raspberry Pi, una configuración inicial correcta requiere una fuente de alimentación compatible, un medio de arranque, una conexión de pantalla y un dispositivo de entrada antes de comenzar la configuración del sistema operativo.

El montaje correcto depende del modelo de Raspberry Pi, del tipo de conector y de los requisitos del accesorio, más que de un único método de instalación.

El montaje correcto depende del modelo de Raspberry Pi, del tipo de conector y de los requisitos del accesorio, más que de un único método de instalación. La documentación de inicio rápido de la Raspberry Pi Foundation especifica que la preparación del hardware, la instalación del sistema operativo, la conexión de alimentación, la conexión de periféricos y la configuración inicial deben completarse en secuencia para minimizar los errores de montaje y mejorar la detección correcta del arranque.

Por ejemplo, Raspberry Pi 5 requiere una fuente de alimentación USB-C oficial capaz de suministrar hasta 5 V a 5 A (25 W) para alimentar la placa y los periféricos USB de alta potencia, mientras que las placas con requisitos de alimentación más bajos pueden usar adaptadores oficiales diferentes. La documentación de Raspberry Pi explica que usar una fuente de alimentación insuficiente puede activar la protección contra subtensión, lo que provoca un funcionamiento inestable o limita el rendimiento de los periféricos.

Preparar todos los accesorios necesarios antes de conectar la alimentación reduce las reconexiones innecesarias durante la instalación.

Preparar todos los accesorios necesarios antes de conectar la alimentación reduce las reconexiones innecesarias durante la instalación. Una vez que la placa completa su primer arranque correcto y reconoce los dispositivos conectados, se pueden instalar y configurar accesorios adicionales según sus requisitos de configuración individuales sin modificar el flujo de trabajo general de instalación.

Tabla de contenidos⌄

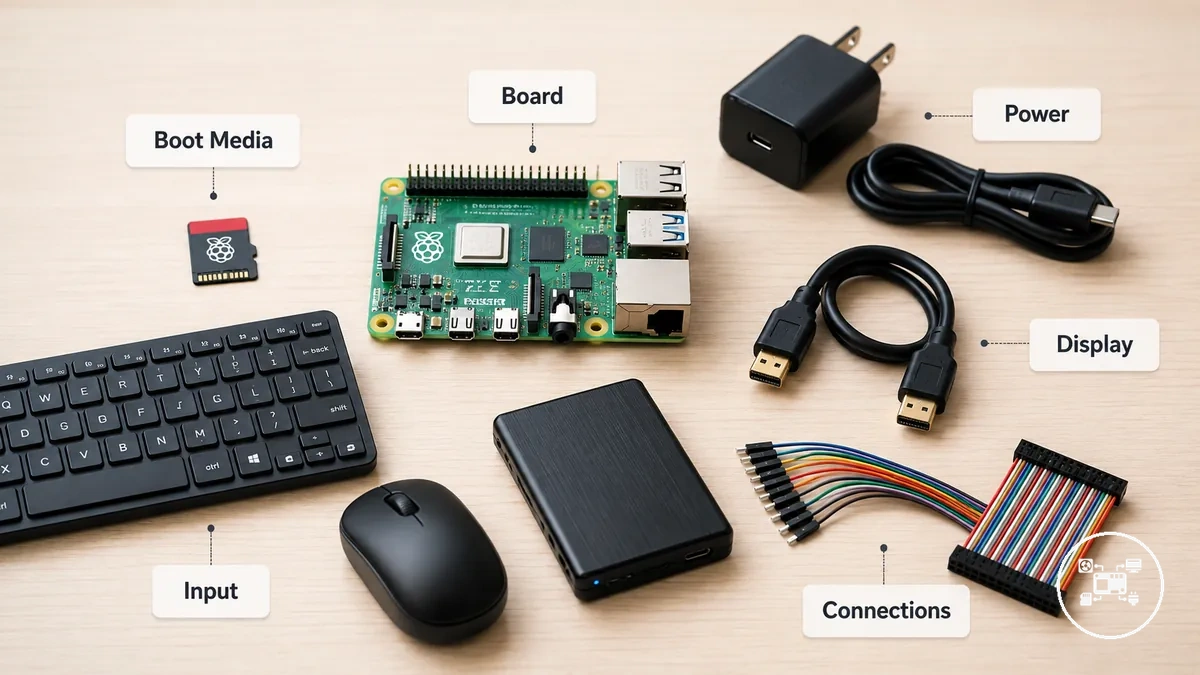

Preparación de accesorios para Raspberry Pi y requisitos de configuración

La preparación de accesorios para Raspberry Pi requiere cuatro condiciones confirmadas antes de conectar la alimentación: compatibilidad específica de la placa, medio de arranque configurado, la conexión de entrada o red necesaria, y una fuente de alimentación adecuada para el modelo de Raspberry Pi seleccionado y los periféricos conectados. La documentación de Raspberry Pi indica que estos componentes deben prepararse y ensamblarse antes de la conexión de alimentación inicial, ya que una interfaz incorrecta, la ausencia de sistema operativo o una asignación de alimentación insuficiente pueden impedir el arranque o el funcionamiento de los periféricos.

La lista siguiente separa los componentes necesarios de los accesorios opcionales y vincula cada requisito con su efecto en la configuración.

La lista siguiente separa los componentes necesarios de los accesorios opcionales y vincula cada requisito con su efecto en la configuración. Confirme la compatibilidad de accesorios antes del montaje siempre que un conector, una carcasa, una placa de expansión o un requisito de alimentación sea específico de una generación de placa.

• Modelo de placa: Anote el modelo y la revisión exactos de la Raspberry Pi antes de seleccionar cables o accesorios de expansión. La documentación de Raspberry Pi especifica, por ejemplo, que Raspberry Pi 4B y Raspberry Pi 5 usan conexiones de pantalla micro-HDMI, mientras que Raspberry Pi Zero y Zero 2 usan mini-HDMI; elegir el conector incorrecto impide una conexión física de pantalla.
• Medio de arranque: Instale una imagen de sistema operativo en el almacenamiento compatible antes del ensamblaje. La documentación de Raspberry Pi recomienda al menos 32 GB para Raspberry Pi OS Full y al menos 8 GB para Raspberry Pi OS Lite; también indica que se admiten capacidades de tarjeta SD inferiores a 2 TB, sujetas a los límites de la partición de arranque de modelos antiguos.
• Controles de escritorio o headless: Una configuración de escritorio requiere un monitor compatible, un cable de pantalla, un teclado y un ratón, mientras que una configuración headless requiere otro ordenador, una conexión de red y ajustes de acceso remoto configurados en Raspberry Pi Imager. Esta elección determina si los accesorios locales de entrada y pantalla deben conectarse para el primer arranque.
• Fuente de alimentación: Ajuste la tensión de alimentación, la capacidad de corriente, el conector y el cable a la placa y a la carga de los periféricos. La guía de entrega de alimentación USB de Raspberry Pi recomienda 5 V a 5 A para Raspberry Pi 5; una fuente de 5 V a 3 A puede alimentar la placa con periféricos de menor consumo, pero deja menos alimentación disponible para los dispositivos USB.
• Interfaces de accesorios: Confirme que cada dispositivo de almacenamiento, cable de pantalla, periférico USB, carcasa o placa de expansión utiliza un conector y una disposición física compatible con la placa seleccionada. Una interfaz correcta produce una conexión mecánica y eléctrica completa; un tamaño de HDMI no coincidente, un formato USB, una disposición de GPIO o una abertura de carcasa inadecuados impiden la instalación o el acceso.
• Estado de la conexión: Configure el medio de arranque y conecte el hardware de pantalla, entrada, almacenamiento y red necesario antes de la fuente de alimentación. La documentación de Raspberry Pi enumera la fuente de alimentación en último lugar en la secuencia inicial de hardware, haciendo que la aplicación de alimentación sea la transición de la preparación al primer arranque.

Por ejemplo, la guía de entrega de alimentación USB de Raspberry Pi indica que Raspberry Pi 5 limita la corriente combinada disponible en sus puertos USB a un valor nominal de 600 mA cuando se usa una fuente de 5 V a 3 A, pero eleva ese límite a un valor nominal de 1.6 A cuando se detecta una fuente compatible de 5 V a 5 A. El 1.0 A adicional de capacidad de corriente USB calculada puede determinar si un SSD o disco duro de mayor corriente funciona de forma fiable, por lo que la carga de los periféricos debe identificarse antes de seleccionar la fuente de alimentación.

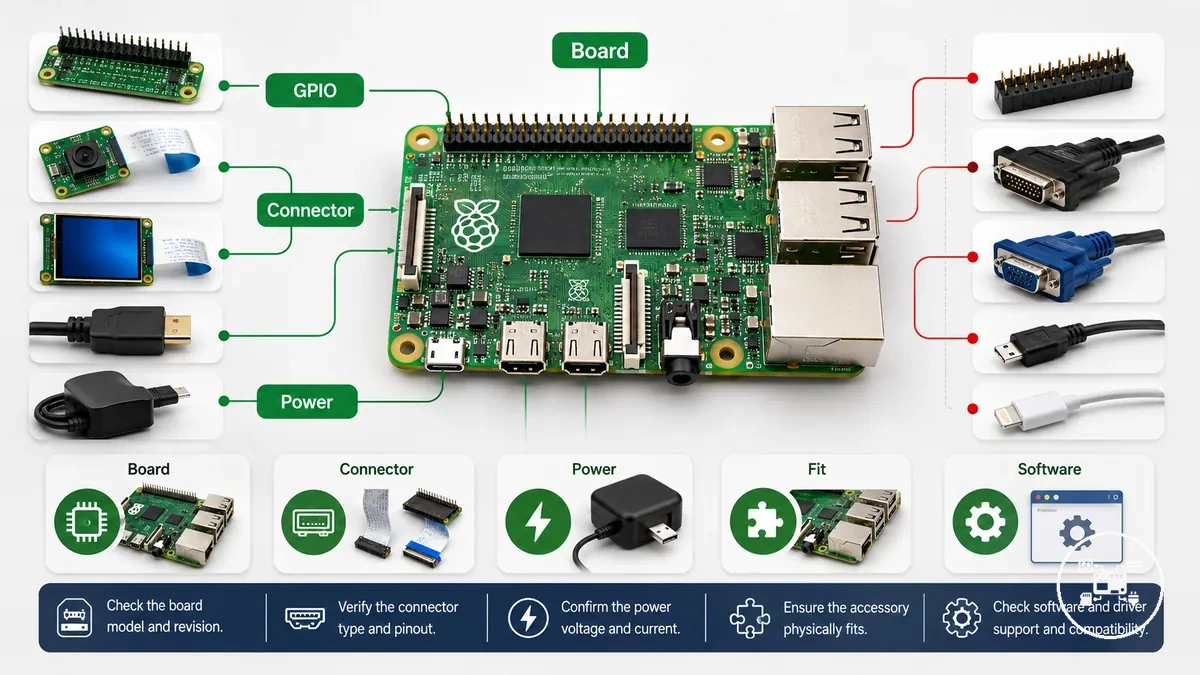

Verificación de la compatibilidad de accesorios para Raspberry Pi antes de la instalación

La compatibilidad de accesorios para Raspberry Pi requiere cuatro coincidencias antes de la instalación: que el accesorio sea compatible con el modelo de placa seleccionado, use un conector disponible, se mantenga dentro de los límites de alimentación de la placa y encaje sin obstruir puertos ni piezas. La documentación de Raspberry Pi muestra que estas condiciones difieren según la generación, por lo que la compatibilidad debe confirmarse para la combinación exacta de placa y accesorio, en lugar de deducirse únicamente del nombre Raspberry Pi.

Las comprobaciones siguientes distinguen la compatibilidad eléctrica, de interfaz y mecánica.

Las comprobaciones siguientes distinguen la compatibilidad eléctrica, de interfaz y mecánica. Una comprobación fallida identifica el efecto en la instalación antes de aplicar la alimentación, como una conexión no disponible, corriente periférica insuficiente o interferencia física.

• Modelo de placa: Compare la lista de modelos compatibles del accesorio con el modelo y la revisión exactos de la Raspberry Pi. La documentación de Raspberry Pi especifica que Raspberry Pi 4 Model B y Raspberry Pi 5 proporcionan dos salidas micro-HDMI cada una, mientras que Raspberry Pi Zero y Zero 2 usan una conexión mini-HDMI; un cable fabricado para un tamaño de HDMI no se conecta directamente al otro.
• Interfaz del accesorio: Adapte el accesorio a una interfaz físicamente presente en la placa, como USB Type-A, un conector GPIO de 40 pines, micro-HDMI, mini-HDMI, CSI o DSI. Las tablas de hardware de Raspberry Pi muestran que Raspberry Pi 5 usa dos conectores combinados de cámara/pantalla de 22 pines y paso de 0,5 mm, mientras que las placas principales hasta Raspberry Pi 4 usan conectores de cámara y pantalla estándar separados de 15 pines y paso de 1,0 mm; estos accesorios requieren por tanto el formato de cable especificado para la placa.
• Requisito de alimentación: Añada la carga del accesorio a las condiciones de alimentación especificadas para la placa. La documentación de Raspberry Pi enumera la alimentación de Raspberry Pi 5 como 5 V a 5 A (25 W), o 5 V a 3 A (15 W) con un límite de corriente periférica de 600 mA; un dispositivo USB conectado que requiera más de la asignación disponible necesita una fuente de mayor capacidad compatible o una disposición de alimentación separada.
• Ajuste físico: Verifique las posiciones de los orificios de montaje, las aberturas de la carcasa, el espacio libre para GPIO, la altura del disipador y el enrutamiento de cables con respecto a los dibujos específicos de la placa del accesorio. La compatibilidad eléctrica es insuficiente cuando una carcasa bloquea un conector, un HAT toca una pieza de refrigeración, o un cable no puede alcanzar el zócalo necesario sin doblarse excesivamente.
• Compatibilidad de software: Confirme que el fabricante del accesorio identifica una versión compatible de Raspberry Pi OS, un controlador de kernel o un paquete de instalación para la placa seleccionada. Cuando no se publica ninguna condición de software compatible, el ajuste físico por sí solo no garantiza que el sistema operativo detecte o controle el accesorio.

Por ejemplo, la documentación de Raspberry Pi identifica un conector GPIO de 40 pines tanto en Raspberry Pi 4 Model B como en Raspberry Pi 5, pero identifica conectores de cámara/pantalla diferentes: 15 pines a 1,0 mm de paso en Raspberry Pi 4 y 22 pines a 0,5 mm de paso en Raspberry Pi 5. Un accesorio GPIO puede mantener la misma conexión de cabecera mientras que un accesorio de cámara o pantalla requiere un cable flexible diferente, lo que demuestra por qué cada interfaz debe comprobarse de forma independiente.

Estas comprobaciones definen si los accesorios para Raspberry Pi individuales se pueden conectar según las condiciones de interfaz, alimentación, software y espacio libre de la placa seleccionada, sin implicar compatibilidad universal.

Conexión de alimentación y accesorios principales de Raspberry Pi

Conecte los accesorios principales de Raspberry Pi en este orden de instalación: inserte el medio de arranque, conecte la pantalla, conecte los dispositivos de entrada, conecte la red si es necesario y conecte la fuente de alimentación al final. Según la documentación de Raspberry Pi, aplicar la alimentación después de conectar los accesorios necesarios permite que el firmware comience el arranque con la configuración de hardware prevista y reduce las reconexiones innecesarias durante la configuración inicial.

La conexión de alimentación necesaria depende del modelo de Raspberry Pi.

La conexión de alimentación necesaria depende del modelo de Raspberry Pi. La documentación de Raspberry Pi especifica que Raspberry Pi 5 está diseñada para una fuente de alimentación USB Power Delivery de 5 V, 5 A (25 W) para obtener la capacidad periférica completa, mientras que Raspberry Pi 4 Model B recomienda oficialmente una fuente de alimentación USB-C de 5 V, 3 A (15 W) en sus condiciones de funcionamiento compatibles.

1. Inserte el medio de arranque: Instale la tarjeta microSD preparada u otro dispositivo de arranque compatible completamente antes de aplicar la alimentación para que el firmware pueda localizar el sistema operativo durante el inicio.
2. Conecte el cable de pantalla: Conecte el cable HDMI correcto para el modelo de placa. Según la documentación de Raspberry Pi, Raspberry Pi 4 Model B y Raspberry Pi 5 usan salidas micro-HDMI, mientras que Raspberry Pi Zero y Raspberry Pi Zero 2 W usan un conector mini-HDMI.
3. Conecte los dispositivos de entrada: Conecte un teclado y un ratón USB antes del primer arranque para una instalación de escritorio. Si ya se ha configurado una instalación headless con Raspberry Pi Imager, conecte la interfaz de red necesaria en lugar de los dispositivos de entrada locales.
4. Conecte el hardware de red: Conecte un cable Ethernet antes de alimentar la placa cuando use una conexión por cable. Si ya se han configurado credenciales Wi-Fi compatibles, los modelos inalámbricos de Raspberry Pi compatibles pueden completar la configuración inicial sin Ethernet.
5. Conecte la fuente de alimentación: Conecte la fuente de alimentación oficial o compatible solo después de haber conectado los accesorios anteriores. Suministrar alimentación inicia inmediatamente la secuencia de arranque y comienza la detección de hardware.
6. Verifique el estado de inicio: Confirme que el LED de alimentación está encendido, que el LED de actividad indica acceso al almacenamiento cuando corresponda, y que la pantalla o la conexión remota llega al sistema operativo. Si no se detecta un accesorio esencial, desconecte la alimentación antes de volver a conectar o reemplazar el hardware.

Por ejemplo, la documentación de Raspberry Pi indica que Raspberry Pi 5 alimentada por un adaptador USB Power Delivery compatible de 5 V, 5 A (25 W) puede aumentar el límite de corriente periférica USB predeterminado de aproximadamente 600 mA a aproximadamente 1.6 A cuando el modo de mayor corriente está disponible. Esta capacidad de corriente adicional admite accesorios USB de mayor potencia, como SSD externos, sin necesidad de concentradores USB con alimentación independiente.

Esta capacidad de corriente adicional admite accesorios USB de mayor potencia, como SSD externos, sin necesidad de concentradores USB con alimentación independiente.

Después de confirmar un inicio correcto, siga los requisitos específicos de la placa en la guía dedicada de montaje de accesorios de alimentación al seleccionar fuentes de alimentación, cables y accesorios relacionados con la alimentación compatibles para su modelo de Raspberry Pi.

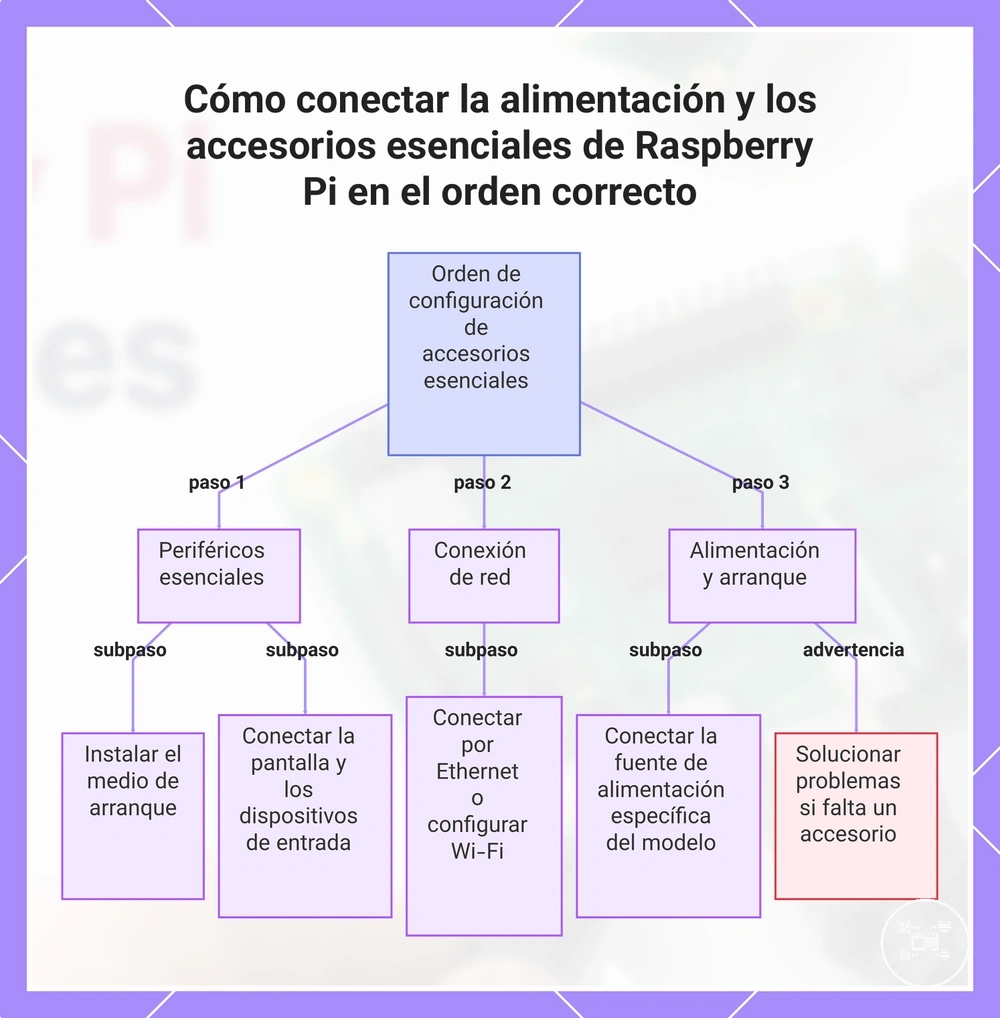

Este gráfico muestra el orden de instalación recomendado para conectar los accesorios esenciales a una Raspberry Pi antes de alimentarla, e incluye los pasos necesarios para un arranque correcto.

Este gráfico muestra el orden de instalación recomendado para conectar los accesorios esenciales a una Raspberry Pi antes de alimentarla, e incluye los pasos necesarios para un arranque correcto.

Configuración de accesorios de almacenamiento, pantalla y cables

Los accesorios de almacenamiento, pantalla y cables de Raspberry Pi deben conectarse en un orden definido: preparar el almacenamiento de arranque, conectar los dispositivos de almacenamiento y los cables de pantalla a las interfaces correctas, verificar que cada conector esté completamente insertado y conectar la fuente de alimentación solo después de instalar los accesorios necesarios. Según la documentación de Raspberry Pi, el dispositivo de arranque debe contener un sistema operativo válido antes del inicio, y el hardware debe conectarse antes de aplicar la alimentación para que el firmware pueda detectar los dispositivos conectados durante la secuencia de arranque.

Los conectores necesarios dependen del modelo de Raspberry Pi.

Los conectores necesarios dependen del modelo de Raspberry Pi. La documentación de Raspberry Pi especifica que Raspberry Pi 4 Model B y Raspberry Pi 5 proporcionan 2 puertos micro-HDMI, 2 puertos USB 3.0 y 2 puertos USB 2.0, mientras que Raspberry Pi Zero y Raspberry Pi Zero 2 W usan un solo conector mini-HDMI y una interfaz micro-USB OTG. Hacer coincidir el dispositivo de almacenamiento, el cable de pantalla y el tipo de conector con la placa seleccionada evita fallos de instalación causados por interfaces incompatibles.

1. Prepare el almacenamiento de arranque: Escriba Raspberry Pi OS u otro sistema operativo compatible en una tarjeta microSD u otro dispositivo de arranque compatible antes de la instalación. La documentación de Raspberry Pi identifica microSD como el medio de arranque estándar para todos los modelos de Raspberry Pi, mientras que Raspberry Pi 5 admite arranque desde SSD NVMe a través de una conexión PCIe compatible después de habilitar la compatibilidad de firmware adecuada.
2. Conecte los accesorios de almacenamiento: Inserte la tarjeta microSD completamente en su ranura o conecte el almacenamiento externo compatible antes del inicio. El almacenamiento USB externo debe conectarse a un puerto USB que coincida con su interfaz. Según la documentación de Raspberry Pi, los dispositivos USB 3 siguen siendo compatibles con los puertos USB 2, pero funcionan a velocidades de transferencia USB 2 cuando se conectan a través de esa interfaz.
3. Conecte el cable de pantalla: Conecte la pantalla antes de aplicar la alimentación utilizando el conector requerido por el modelo de placa. Raspberry Pi 4 Model B y Raspberry Pi 5 requieren cables o adaptadores micro-HDMI, mientras que los modelos Raspberry Pi Zero requieren un cable o adaptador mini-HDMI.
4. Verifique la instalación del cable: Asegúrese de que cada cable esté completamente insertado sin curvaturas o tensión excesivas. Los cables de almacenamiento, HDMI, USB y cinta deben seguir su orientación con llave, ya que los conectores parcialmente insertados pueden impedir la detección del almacenamiento o la salida de video durante el arranque.
5. Verifique la detección correcta: Después del inicio, confirme que el sistema operativo se carga desde el dispositivo de arranque seleccionado, la pantalla produce salida de video y los dispositivos de almacenamiento conectados aparecen en el sistema operativo. Si no se detecta un dispositivo de almacenamiento o una pantalla, la documentación de Raspberry Pi recomienda apagar la placa de forma segura antes de desconectar o volver a conectar el hardware.

Por ejemplo, según la documentación de Raspberry Pi, Raspberry Pi 5 proporciona 2 puertos USB 3.0 que funcionan hasta 5 Gbit/s según la especificación USB 3.0, mientras que sus 2 puertos USB 2.0 funcionan hasta 480 Mbit/s. Conectar un SSD externo a un puerto USB 3.0 en lugar de a un puerto USB 2.0 permite que el dispositivo de almacenamiento utilice la interfaz de mayor velocidad cuando el SSD sea compatible con USB 3.0.

Si necesita detalles sobre conectores, monitores o instalación de cables, consulte la guía dedicada de configuración de pantalla y cables .

Para la configuración del medio de arranque y el almacenamiento externo específicos de la placa, continúe con la guía de configuración de accesorios de almacenamiento. Si necesita detalles sobre conectores, monitores o instalación de cables, consulte la guía dedicada de configuración de pantalla y cables.

Para la configuración del medio de arranque y el almacenamiento externo específicos de la placa, continúe con la guía de configuración de accesorios de almacenamiento .

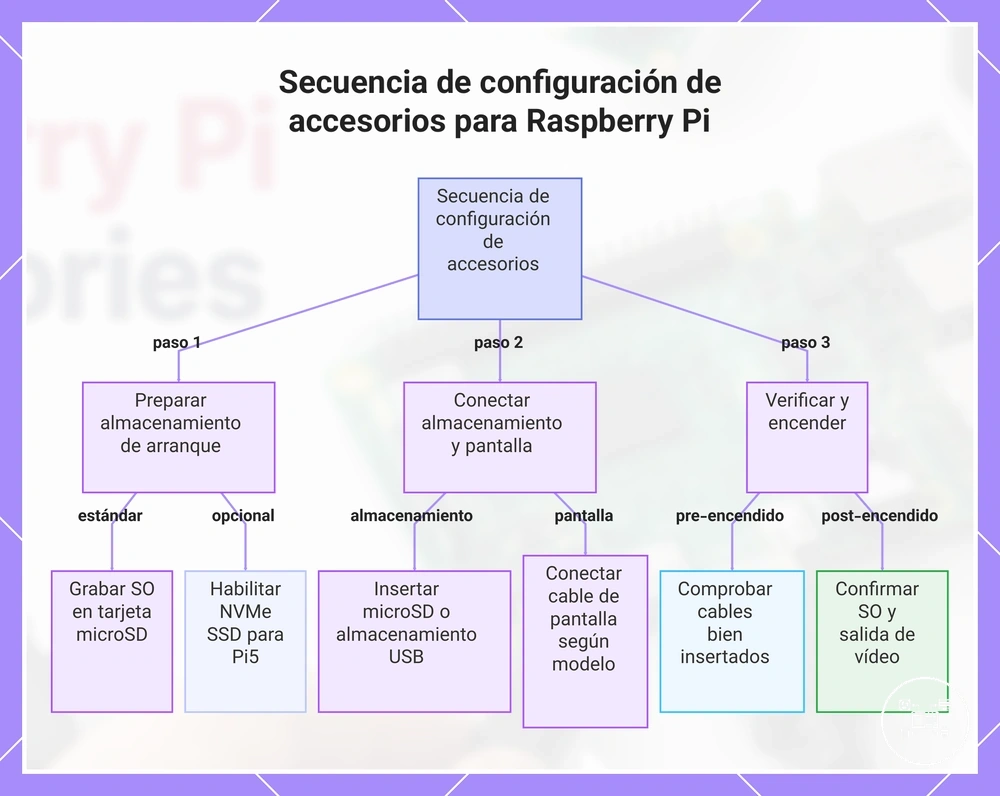

Este gráfico muestra el orden recomendado para preparar el almacenamiento de arranque, conectar los accesorios de almacenamiento y pantalla, y verificar la configuración antes y después de aplicar la corriente.

Instalación de accesorios de refrigeración y GPIO

Instale los accesorios de refrigeración y GPIO de Raspberry Pi con la placa apagada: monte el componente de refrigeración con un flujo de aire sin obstrucciones, conecte cualquier ventilador a su cabecera de alimentación especificada, alinee los accesorios GPIO con los pines de cabecera correctos y confirme que el hardware de expansión no interfiere con los conectores y cables cercanos. La instalación solo se completa cuando el accesorio de refrigeración tiene contacto térmico seguro o acceso al flujo de aire y el accesorio GPIO está completamente insertado sin pines desplazados ni interferencias mecánicas.

Los puntos de conexión de refrigeración y GPIO difieren según la placa y el tipo de accesorio.

Los puntos de conexión de refrigeración y GPIO difieren según la placa y el tipo de accesorio. La documentación de Raspberry Pi especifica que Raspberry Pi 5 tiene un conector GPIO de 40 pines y un conector de ventilador PWM JST-SH de 4 pines separado, situado entre el conector GPIO y los puertos USB 2.0; un ventilador de refrigeración diseñado para ese conector no debe ocupar pines GPIO de uso general.

1. Monte el componente de refrigeración: Coloque un disipador o un refrigerador activo en el área del procesador identificada por sus instrucciones de instalación, utilizando el material de interfaz térmica y los puntos de montaje suministrados. El contacto completo favorece la transferencia de calor, mientras que un disipador inclinado o una película protectora dejada en la almohadilla térmica crea una ruta térmica incompleta.
2. Preserve la ruta del flujo de aire: Mantenga las entradas, salidas y rejillas de ventilación de la carcasa libres de cables planos, HATs y paneles de la carcasa. Si una placa de expansión cubre el área del refrigerador o restringe la abertura del ventilador, use la separación o disposición de refrigeración especificada para esa combinación de placa y accesorio.
3. Conecte el ventilador de refrigeración: Inserte el enchufe del ventilador en el conector dedicado especificado para el modelo de Raspberry Pi, siguiendo la orientación con llave. La documentación de Raspberry Pi indica que ambas opciones de ventilador de Raspberry Pi 5 se conectan al conector de ventilador PWM JST-SH de 4 pines de la placa, lo que permite un funcionamiento controlado del ventilador sin usar el conector GPIO de 40 pines.
4. Alinee el accesorio GPIO: Haga coincidir el pin 1 del accesorio GPIO con el pin 1 del conector de Raspberry Pi, luego presione el conector hacia abajo de manera uniforme en ambas filas. Un desplazamiento de un pin deja el accesorio conectado a pines de alimentación o señal no deseados, por lo que el conector no debe mostrar ninguna fila expuesta en ningún extremo, a menos que la documentación del accesorio especifique explícitamente una conexión parcial.
5. Verifique el espacio de expansión: Confirme que el accesorio GPIO, los separadores, el ventilador, el disipador, la carcasa y los cables planos ocupan rutas físicas separadas. La documentación de Raspberry Pi identifica el conector del ventilador de Raspberry Pi 5 junto al conector de 40 pines, por lo que un HAT o placa de expansión debe proporcionar suficiente espacio para el enchufe y el cable del ventilador cuando se instalan ambos accesorios.
6. Verifique después del inicio: Aplique alimentación solo después de completar las comprobaciones mecánicas y eléctricas. Confirme que el ventilador responde bajo su configuración de control compatible y que el accesorio GPIO es reconocido por su controlador, biblioteca o aplicación requeridos; apague la placa antes de corregir un conector mal colocado.

Por ejemplo, la documentación de Raspberry Pi enumera dos conexiones distintas de Raspberry Pi 5: el conector GPIO de 40 pines para hardware de expansión compatible y el conector PWM JST-SH de 4 pines para ventiladores de refrigeración compatibles. Instalar un HAT en el conector de 40 pines mientras se enruta el cable del ventilador al conector de 4 pines separado preserva ambas interfaces, siempre que el HAT, los separadores y la carcasa dejen espacio físico alrededor del enchufe del ventilador.

Utilice la guía dedicada de instalación de accesorios de refrigeración cuando los requisitos de montaje del refrigerador o de flujo de aire difieran según la carcasa, y siga la guía de configuración de accesorios GPIO para funciones de pin específicas del accesorio, requisitos de software y conexiones de expansión.

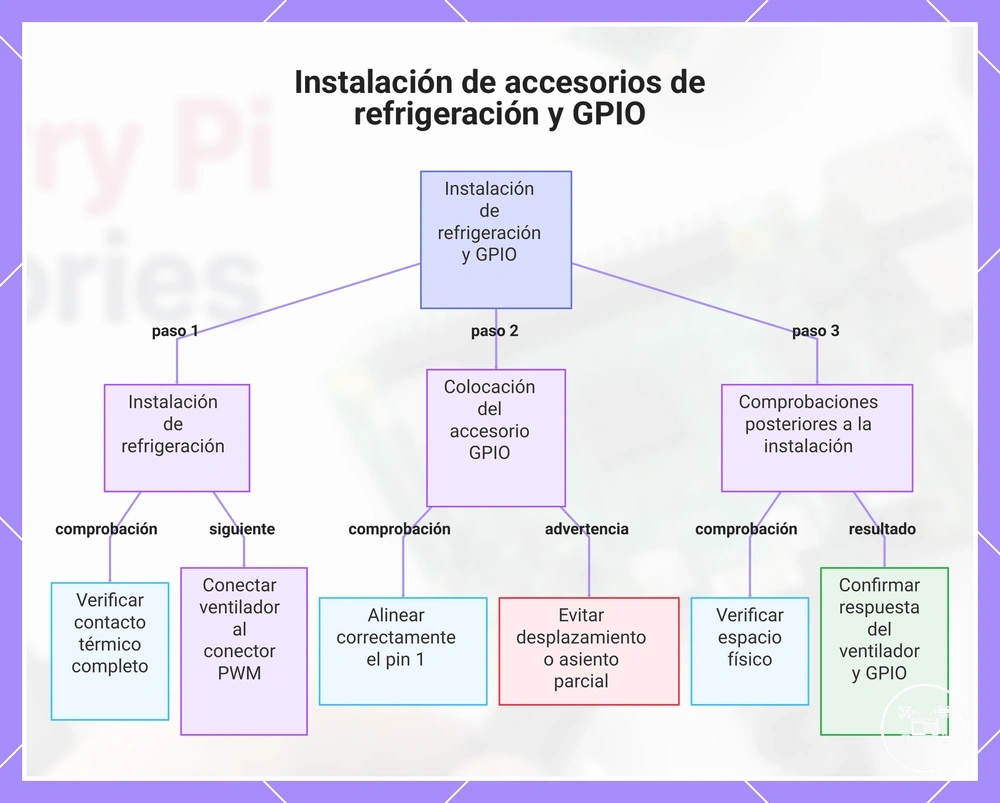

Este gráfico muestra los pasos y comprobaciones principales para instalar accesorios de refrigeración y GPIO en una Raspberry Pi, incluyendo montaje, alineación y verificación posterior a la instalación.

Este gráfico muestra los pasos y comprobaciones principales para instalar accesorios de refrigeración y GPIO en una Raspberry Pi, incluyendo montaje, alineación y verificación posterior a la instalación.

Cómo evitar errores habituales en la configuración de accesorios para Raspberry Pi

Los errores habituales en la configuración de accesorios para Raspberry Pi se agrupan en tres categorías de diagnóstico: hardware incompatible, conexiones físicas incompletas y configuraciones de alimentación o software no compatibles. Verifique cada problema como error → causa probable → síntoma observable → acción correctiva, porque el mismo síntoma puede tener más de una causa y ninguna corrección única se aplica a todos los modelos de Raspberry Pi o accesorios.

La lista siguiente cubre solo comprobaciones a nivel de accesorio.

La lista siguiente cubre solo comprobaciones a nivel de accesorio. La documentación de Raspberry Pi identifica interfaces y límites de alimentación específicos de la placa, incluyendo 5 V a 5 A (25 W) para Raspberry Pi 5, o 5 V a 3 A (15 W) con un límite de corriente periférica de 600 mA; estas condiciones específicas del modelo ayudan a distinguir un error de configuración de un fallo del accesorio.

• Error: placa o conector incompatible. Causa probable: El accesorio está diseñado para otro modelo de Raspberry Pi, formato de puerto o disposición de pines. Síntoma o riesgo: El conector no encaja, el accesorio no puede asentarse o el sistema operativo no lo detecta. Acción correctiva: Compare la lista de modelos compatibles y la especificación del conector del accesorio con la revisión exacta de la placa antes de volver a conectarlo.
• Error: alimentación periférica insuficiente. Causa probable: La fuente o configuración deja menos corriente disponible de la que requieren los accesorios USB conectados. Síntoma o riesgo: Un dispositivo de almacenamiento se desconecta, un periférico se reinicia o el sistema informa de una condición de subtensión. Acción correctiva: Para Raspberry Pi 5, use la condición de fuente documentada de 5 V, 5 A (25 W) cuando la carga periférica conectada supere el límite de 600 mA asociado a una fuente de 5 V, 3 A.
• Error: conexión floja u orientada incorrectamente. Causa probable: Un conector HDMI, USB, cinta, almacenamiento, ventilador o GPIO está solo parcialmente insertado o insertado en la orientación incorrecta. Síntoma o riesgo: La pantalla permanece en negro, el almacenamiento está ausente, un ventilador no responde o un accesorio GPIO se conecta a pines no deseados. Acción correctiva: Apague la Raspberry Pi, desconecte la alimentación, inspeccione la orientación del conector y vuelva a asentar la conexión afectada sin aplicar fuerza lateral.
• Error: instalación GPIO desplazada. Causa probable: Un HAT o conector de expansión está desplazado una o más posiciones en el conector GPIO de 40 pines. Síntoma o riesgo: El accesorio recibe conexiones de alimentación o señal no deseadas y puede no inicializarse. Acción correctiva: Alinee el pin 1 del accesorio con el pin 1 del conector de Raspberry Pi y confirme que ambas filas estén uniformemente asentadas antes de restaurar la alimentación.
• Error: configuración de software no compatible. Causa probable: La versión instalada de Raspberry Pi OS carece del controlador, superposición, firmware, biblioteca o configuración de accesorio requeridos. Síntoma o riesgo: El hardware está físicamente conectado pero no aparece en el sistema operativo o la aplicación. Acción correctiva: Verifique la versión de Raspberry Pi OS compatible indicada por el fabricante del accesorio y aplique solo los requisitos de software o configuración especificados.
• Error: espacio de refrigeración o expansión obstruido. Causa probable: Un cable, panel de carcasa, HAT o adaptador de almacenamiento bloquea una abertura de ventilador, presiona contra un disipador u ocupa el mismo espacio físico que otro accesorio. Síntoma o riesgo: El ventilador no puede mover el aire libremente, los conectores están tensos o la placa de expansión no puede asentarse nivelada. Acción correctiva: Reubique los cables y verifique los espacios libres combinados del refrigerador, separador, carcasa y placa de expansión antes de alimentar el sistema.

Por ejemplo, la documentación de Raspberry Pi identifica conexiones separadas en Raspberry Pi 5: un conector GPIO de 40 pines para hardware de expansión y un conector de ventilador PWM JST-SH de 4 pines para ventiladores de refrigeración compatibles. Conectar el ventilador al zócalo dedicado de cuatro pines en lugar del conector GPIO preserva la interfaz de expansión y elimina una posible fuente de asignación incorrecta de pines.

Conectar el ventilador al zócalo dedicado de cuatro pines en lugar del conector GPIO preserva la interfaz de expansión y elimina una posible fuente de asignación incorrecta de pines.

Si estas comprobaciones a nivel de accesorio no aíslan la causa, continúe con solucionar problemas de montaje para un diagnóstico más amplio del medio de arranque, firmware, sistema operativo, entrega de alimentación y síntomas a nivel de placa.

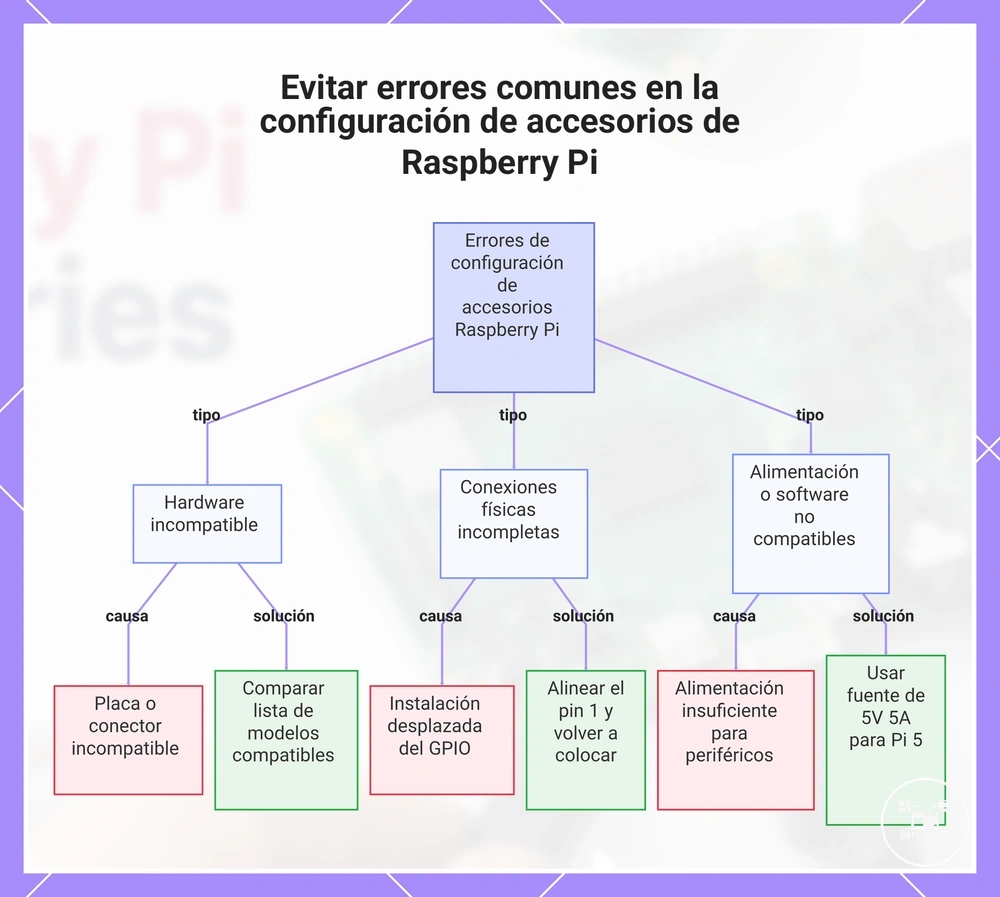

Este gráfico agrupa los errores comunes de configuración de accesorios de Raspberry Pi en tres categorías de diagnóstico y muestra un error típico y su corrección para cada categoría.

Este gráfico agrupa los errores comunes de configuración de accesorios de Raspberry Pi en tres categorías de diagnóstico y muestra un error típico y su corrección para cada categoría.
