Accesorios GPIO para Raspberry Pi: placas de expansión, HAT y conexiones
Los accesorios GPIO para Raspberry Pi son elementos de hardware que extienden la interfaz GPIO de 40 pines de una placa Raspberry Pi para que pueda comunicarse con hardware externo como sensores, pantallas, relés, motores y módulos de comunicación a través de sus pines GPIO. Estos accesorios incluyen placas de expansión, placas HAT, placas de conexión y elementos de conexión que exponen, organizan o extienden las señales GPIO para distintas aplicaciones de hardware. Según la especificación HAT de Raspberry Pi Ltd., un HAT (Hardware Attached on Top) es una placa adicional diseñada para conectarse mediante el conector GPIO de 40 pines de Raspberry Pi, con dimensiones mecánicas definidas y una especificación EEPROM de identificación, mientras que otros accesorios GPIO no están obligados a seguir ese estándar. Esta introducción define el alcance general de los accesorios GPIO para Raspberry Pi, sin tratar instalación, configuración ni resolución de problemas.
Esta introducción define el alcance general de los accesorios GPIO para Raspberry Pi, sin tratar instalación, configuración ni resolución de problemas.
Los accesorios GPIO para Raspberry Pi admiten distintos métodos de conexión de una placa Raspberry Pi con hardware externo; el accesorio adecuado depende del modelo de placa, la disposición del conector GPIO, la compatibilidad de software y los requisitos eléctricos del dispositivo conectado. Las placas de expansión generalmente añaden circuitos de interfaz o simplifican el cableado, las placas HAT proporcionan extensiones de hardware estandarizadas que se montan directamente sobre el conector de expansión GPIO, y las placas de conexión reorganizan los pines GPIO en distribuciones que facilitan la creación de prototipos o las conexiones con circuitos externos. Según Raspberry Pi Ltd., el conector GPIO estándar de Raspberry Pi tiene 40 pines en las placas Raspberry Pi de tamaño completo actuales que admiten la especificación HAT, lo que convierte al conector físico en el punto de conexión común para muchos accesorios GPIO. Para los lectores que exploran el ecosistema más amplio de Raspberry Pi, la página central de accesorios para Raspberry Pi sitúa los accesorios GPIO dentro de la gama más amplia de extensiones de hardware de Raspberry Pi, manteniendo esta página centrada en su propósito, categorías y funciones de conexión.
Tabla de contenidos
Qué son los accesorios GPIO para Raspberry Pi y su función
Los accesorios GPIO para Raspberry Pi son elementos de hardware que se conectan a los pines GPIO de una placa Raspberry Pi para ampliar la interacción de la placa con dispositivos conectados mediante funciones de entrada, salida, comunicación o interfaz. Ofrecen funcionalidad de expansión al exponer las señales GPIO, simplificar las conexiones eléctricas o añadir hardware de interfaz, con el conector GPIO de Raspberry Pi como punto de conexión principal. Según la documentación sobre GPIO y HAT de Raspberry Pi Ltd., los accesorios GPIO se conectan a la placa a través del conector GPIO estándar, aunque las funciones disponibles dependen del diseño del accesorio y no solo del conector GPIO.
Los pines GPIO forman la interfaz eléctrica entre la placa Raspberry Pi y el hardware externo; el conector GPIO estándar de Raspberry Pi proporciona 40 pines físicos en los modelos actuales de Raspberry Pi de tamaño completo. Raspberry Pi Ltd. especifica que estos pines incluyen alimentación dedicada, tierra y señales GPIO programables, y que ciertos pines admiten interfaces de hardware como I²C, SPI y UART. Los accesorios GPIO para Raspberry Pi usan estas funciones de pin predefinidas para conectar elementos de hardware en lugar de sustituirlas. Por ejemplo, una placa de conexión GPIO de 40 pines enruta cada pin del conector a una placa de pruebas mediante un cable de cinta, lo que permite crear prototipos con los dispositivos conectados de manera más sencilla y conserva las asignaciones originales de los pines GPIO.
Los accesorios GPIO para Raspberry Pi usan estas funciones de pin predefinidas para conectar elementos de hardware en lugar de sustituirlas.
Los accesorios GPIO para Raspberry Pi incluyen placas de expansión, placas de conexión, elementos de interfaz y módulos de hardware que amplían el acceso a los pines GPIO sin modificar las capacidades de procesamiento principales de la placa Raspberry Pi. Su función es mejorar la conectividad eléctrica, el acceso a las señales o la integración de hardware, y no definir la configuración de software, los procedimientos de instalación ni la compatibilidad de la placa. La compatibilidad sigue determinada por factores como la disposición del conector GPIO, las interfaces eléctricas admitidas, el voltaje de funcionamiento, el diseño del accesorio y la compatibilidad de software, que son temas distintos de la definición de los accesorios GPIO para Raspberry Pi.
Placas de expansión GPIO, HAT y componentes de conexión
Las placas de expansión GPIO, las placas HAT y las placas de conexión son las tres categorías principales de accesorios GPIO para Raspberry Pi, y se distinguen por su método de conexión, finalidad de expansión e interacción con el hardware conectado. Según Raspberry Pi Ltd., un HAT (Hardware Attached on Top) es una placa adicional que sigue la especificación oficial HAT al conectarse directamente al conector GPIO de 40 pines de Raspberry Pi y admitir una EEPROM de identificación, mientras que las placas de expansión GPIO y las placas de conexión no están obligadas a cumplir esa especificación. Estas categorías ofrecen distintos enfoques para ampliar la funcionalidad GPIO, sin representar estándares GPIO diferentes.
Estas categorías ofrecen distintos enfoques para ampliar la funcionalidad GPIO, sin representar estándares GPIO diferentes.
Las placas de expansión GPIO suelen ampliar las conexiones distribuyendo las señales GPIO, añadiendo circuitos de interfaz o proporcionando bornes de tornillo y conexiones con cable de cinta para hardware externo. Las placas HAT se conectan directamente al conector GPIO de Raspberry Pi e integran funciones de hardware como pantallas, controladores de motores o interfaces de comunicación, cumpliendo con la especificación HAT de Raspberry Pi. Las placas de conexión exponen los 40 pines del conector GPIO de Raspberry Pi mediante conectores claramente etiquetados, bloques de terminales o distribuciones para placa de pruebas, con el fin de simplificar la creación de prototipos sin modificar las funciones originales de los pines. Por ejemplo, una placa de conexión estándar de 40 pines asigna los 40 pines del conector a conexiones individuales en una placa de pruebas, lo que permite que ingenieros o aficionados accedan a cada señal por separado durante el desarrollo del circuito.
Las siguientes características resumen las diferencias entre estas categorías de accesorios GPIO:
- Placas de expansión GPIO: Su finalidad de expansión es simplificar el cableado, distribuir las señales GPIO o proporcionar circuitos de interfaz entre la placa Raspberry Pi y el hardware conectado.
- Placas HAT: Su método de conexión es la fijación directa al conector GPIO de 40 pines mediante la especificación mecánica y eléctrica de HAT de Raspberry Pi, con capacidades de hardware determinadas por el diseño de cada HAT.
- Placas de conexión: Su finalidad de expansión es el acceso organizado a los pines GPIO para placas de pruebas, equipos de prueba o conexiones con terminales, conservando las asignaciones originales de GPIO de Raspberry Pi.
- Método de conexión: Las placas HAT se montan directamente sobre el conector GPIO, mientras que las placas de expansión GPIO y las placas de conexión suelen conectarse mediante cables de cinta, conectores de pines o interfaces de terminales según su diseño.
Estas diferencias de categoría ayudan a definir la interacción prevista con el hardware, sin indicar calidad o capacidad del producto. Las placas de conexión priorizan la accesibilidad de los pines para la creación de prototipos, las placas HAT priorizan la expansión de hardware integrada a través del conector GPIO, y las placas de expansión GPIO priorizan la flexibilidad de conexión para los dispositivos conectados. Por lo tanto, la selección de la categoría adecuada depende del método de conexión requerido, la finalidad de expansión y el tipo de hardware externo que se conecta, en lugar de asumir que una categoría es universalmente más capaz que otra.
Conexión de sensores, módulos y elementos a través de GPIO
En un proyecto típico de Raspberry Pi, los accesorios GPIO conectan la placa a sensores, módulos y otros elementos externos al exponer el conector GPIO de 40 pines de Raspberry Pi en una forma más accesible. Según Raspberry Pi Ltd., el conector estándar de 40 pines combina pines GPIO programables con conexiones dedicadas de 3,3 V, 5 V, tierra, I²C, SPI, UART y compatibles con PWM, de modo que la interacción con el hardware conectado depende de seleccionar la interfaz, la asignación de pines y el voltaje de funcionamiento correctos en lugar de usar todos los pines GPIO indistintamente.
Los accesorios GPIO admiten distintos patrones de conexión según el hardware conectado y los requisitos del proyecto.
Los accesorios GPIO admiten distintos patrones de conexión según el hardware conectado y los requisitos del proyecto. Los casos de uso habituales incluyen:
- Sensores: Los sensores de temperatura, humedad, movimiento, presión y luz suelen comunicarse mediante pines GPIO digitales o interfaces serie como I²C o SPI, según el módulo del sensor.
- Módulos: Los módulos de relé, los controladores de motores, las pantallas, los receptores GPS, los lectores RFID y los módulos de comunicación suelen combinar señales de control GPIO con conexiones dedicadas de alimentación y tierra.
- Elementos externos: Los LED, los pulsadores, los zumbadores y elementos periféricos similares se conectan normalmente mediante placas de conexión, placas de expansión o placas de pruebas que simplifican las conexiones GPIO durante el desarrollo.
- Condición de configuración: Una interacción correcta depende de hacer coincidir el protocolo de comunicación, la asignación de pines GPIO, el voltaje lógico y la configuración de software compatibles con la Raspberry Pi y con el elemento conectado.
Los accesorios GPIO no determinan por sí solos el comportamiento del hardware, porque la comunicación depende de los requisitos del dispositivo conectado. Por ejemplo, un sensor ambiental I²C puede compartir el bus SDA y SCL con varios dispositivos compatibles, mientras que un sensor de movimiento PIR suele usar una única señal GPIO digital junto con alimentación y tierra. Raspberry Pi Ltd. especifica que los pines GPIO funcionan con lógica de 3,3 V, por lo que conectar una salida nativa de lógica de 5 V directamente a una entrada GPIO puede dañar el procesador a menos que se utilice un cambio de nivel adecuado o circuitos de interfaz. Planificar las conexiones GPIO en función de los requisitos del proyecto ayuda a reducir conflictos de cableado, y la planificación de accesorios para proyectos ofrece ejemplos de selección de accesorios GPIO adecuados para distintas aplicaciones.
Los accesorios GPIO no determinan por sí solos el comportamiento del hardware, porque la comunicación depende de los requisitos del dispositivo conectado.
Los lectores que necesiten instrucciones completas de cableado, configuración de la interfaz y preparación del software deben continuar con la guía sobre configuración de accesorios GPIO, que cubre el proceso de instalación completo sin repetirlo aquí.
Este gráfico muestra los principales tipos de accesorios GPIO, los requisitos de configuración para una interacción exitosa y la advertencia crítica de voltaje para las conexiones GPIO de Raspberry Pi.
Este gráfico muestra los principales tipos de accesorios GPIO, los requisitos de configuración para una interacción exitosa y la advertencia crítica de voltaje para las conexiones GPIO de Raspberry Pi.
Conexiones GPIO de Raspberry Pi y factores de compatibilidad
La compatibilidad GPIO depende de hacer coincidir la placa Raspberry Pi, el diseño del accesorio, el hardware conectado y la configuración, y no solo del conector GPIO. Según Raspberry Pi Ltd., las placas Raspberry Pi de tamaño completo actuales usan un conector GPIO de 40 pines, mientras que los modelos antiguos de Raspberry Pi usaban un conector de 26 pines, por lo que la disposición del conector de la placa es el primer requisito de conexión que debe verificarse. Las interfaces eléctricas, el voltaje lógico, el cableado, el ajuste mecánico y la compatibilidad de software determinan entonces si el accesorio puede funcionar según lo previsto.
La compatibilidad GPIO depende de hacer coincidir la placa Raspberry Pi, el diseño del accesorio, el hardware conectado y la configuración, y no solo del conector GPIO.
La siguiente lista organiza los principales factores de compatibilidad que afectan a una conexión GPIO:
- Disposición del conector: El accesorio debe coincidir con la disposición GPIO de 26 o 40 pines de la placa Raspberry Pi, o usar un adaptador documentado que conserve la asignación de pines requerida.
- Interfaz eléctrica: El accesorio y la placa deben admitir la misma función GPIO, como entrada o salida digital, I²C, SPI, UART, alimentación o tierra.
- Voltaje lógico: Raspberry Pi Ltd. especifica lógica GPIO de 3,3 V, por lo que un dispositivo conectado con una salida nativa de 5 V requiere un cambio de nivel adecuado o circuitos de interfaz antes de llegar a una entrada GPIO.
- Ajuste mecánico: Las dimensiones de la placa, la posición del conector, el espacio dentro de la carcasa y la disposición de apilamiento deben adaptarse al diseño del accesorio sin obstruir los puertos o conectores necesarios.
- Configuración de software: Es posible que sea necesario habilitar interfaces como I²C, SPI o UART, y el accesorio puede requerir un controlador, una biblioteca, una versión de firmware o una asignación de pines compatibles.
Estas condiciones califican la compatibilidad GPIO porque un accesorio puede coincidir con el conector físico pero seguir siendo eléctrica o funcionalmente inadecuado. Por ejemplo, un accesorio de 40 pines no puede conectarse directamente a un conector de 26 pines sin adaptación, mientras que un módulo mecánicamente compatible con una salida de lógica de 5 V sigue siendo inadecuado para la conexión directa a una entrada GPIO de 3,3 V a menos que se proporcione un cambio de nivel. Los errores de cableado, las asignaciones de pines en conflicto, el software no compatible o una alimentación inadecuada también pueden impedir el funcionamiento correcto incluso cuando el accesorio encaja en la placa.
Estas condiciones califican la compatibilidad GPIO porque un accesorio puede coincidir con el conector físico pero seguir siendo eléctrica o funcionalmente inadecuado.
La evaluación más amplia del modelo, la carcasa, la alimentación y el sistema operativo corresponde al recurso dedicado de comprobaciones de compatibilidad GPIO en lugar de a este resumen de criterios específicos de GPIO.
Este gráfico organiza los cinco factores principales de compatibilidad que afectan las conexiones GPIO de Raspberry Pi, según la lista de verificación oficial.
Este gráfico organiza los cinco factores principales de compatibilidad que afectan las conexiones GPIO de Raspberry Pi, según la lista de verificación oficial.
Elección de accesorios GPIO para distintos proyectos de Raspberry Pi
Elegir accesorios GPIO debe comenzar por los requisitos funcionales del proyecto, no por la cantidad de funciones que ofrece un accesorio. Un accesorio GPIO adecuado es aquel que coincide con la interfaz requerida, el hardware conectado y la capacidad de expansión necesaria para el proyecto previsto. Según Raspberry Pi Ltd., las placas Raspberry Pi admiten interfaces como GPIO, I²C, SPI y UART a través del conector GPIO, por lo que la selección del accesorio debe alinearse con el método de comunicación requerido por el dispositivo conectado, y no con la popularidad o la complejidad del producto. :contentReference[oaicite:0]{index=0}
Elegir accesorios GPIO debe comenzar por los requisitos funcionales del proyecto, no por la cantidad de funciones que ofrece un accesorio.
La siguiente lista organiza los criterios de selección principales antes de elegir accesorios GPIO:
- Requisitos del proyecto: Definir si el proyecto se centra en detección, control de motores, pantallas, comunicación, creación de prototipos o entrada/salida general, porque cada propósito requiere capacidades de accesorio diferentes.
- Hardware conectado: Hacer coincidir el accesorio con la interfaz de hardware requerida por el dispositivo, como GPIO digital, I²C, SPI o UART, y verificar que el accesorio exponga o admita las conexiones necesarias.
- Capacidad de expansión: Determinar si el proyecto requiere acceso GPIO simple, circuitos de interfaz adicionales o funciones de hardware integradas, para que el accesorio proporcione el nivel de expansión necesario sin complejidad innecesaria.
- Idoneidad eléctrica: Raspberry Pi Ltd. especifica que los GPIO de Raspberry Pi usan lógica de 3,3 V, por lo que los accesorios conectados a dispositivos con salidas de lógica de 5 V requieren un cambio de nivel o circuitos de interfaz adecuados para proteger las entradas GPIO.
- Compatibilidad de software: Confirmar que el controlador, el firmware o la biblioteca de software requerida están disponibles para el sistema operativo Raspberry Pi y el accesorio seleccionado.
Por ejemplo, un proyecto de monitorización meteorológica que utilice cuatro sensores I²C se beneficia de un accesorio que proporcione acceso organizado al bus I²C compartido, manteniendo las mismas conexiones SDA y SCL para cada sensor. Por el contrario, un proyecto de robótica que controle dos motores DC se beneficia más de un accesorio con un controlador de motor integrado, porque los pines GPIO por sí solos no pueden suministrar la corriente necesaria para alimentar motores directamente. Estos ejemplos demuestran que los requisitos del proyecto determinan la idoneidad del accesorio, mientras que el hardware conectado determina la interfaz y la capacidad de expansión requeridas. :contentReference[oaicite:1]{index=1}
Los problemas comunes de cableado, configuración y funcionamiento se tratan por separado en GPIO accessory troubleshooting .
Aplicar estos criterios de selección antes de comprar o montar un proyecto de Raspberry Pi ayuda a reducir las elecciones de accesorios inadecuados y simplifica la configuración posterior, sin garantizar la compatibilidad en todas las implementaciones. Los problemas comunes de cableado, configuración y funcionamiento se tratan por separado en GPIO accessory troubleshooting.

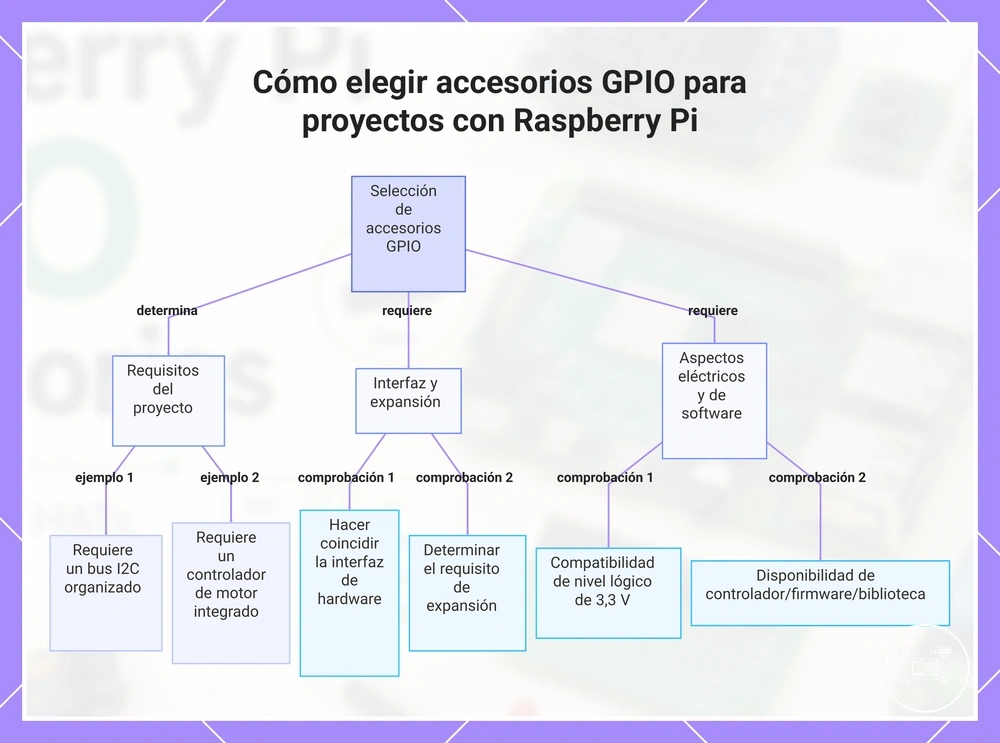

Este gráfico presenta los criterios principales para elegir un accesorio GPIO para Raspberry Pi, organizados según los requisitos del proyecto, las necesidades de interfaz y expansión, y la compatibilidad eléctrica y de software.

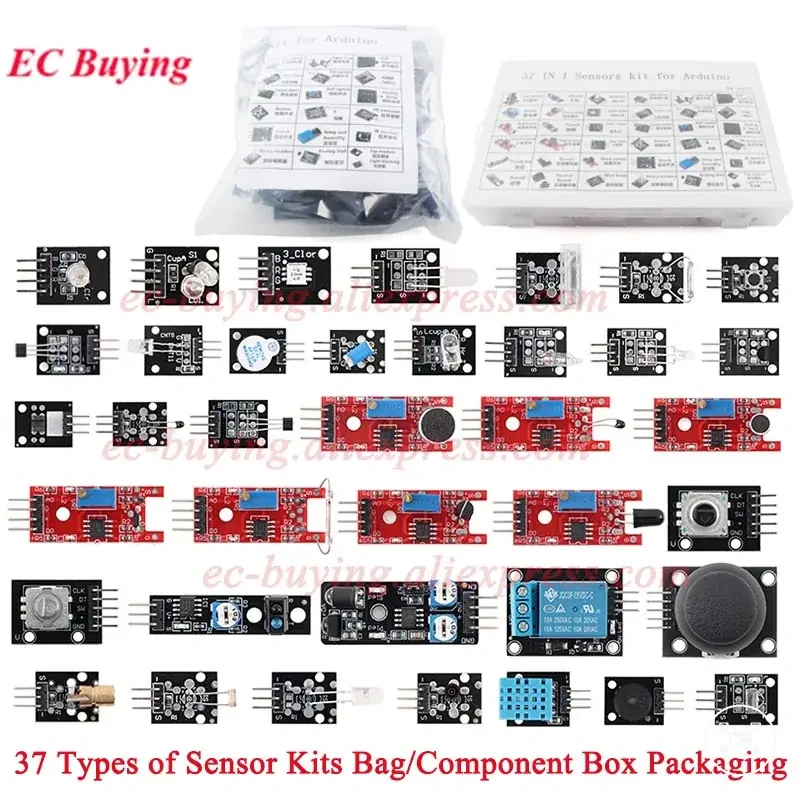

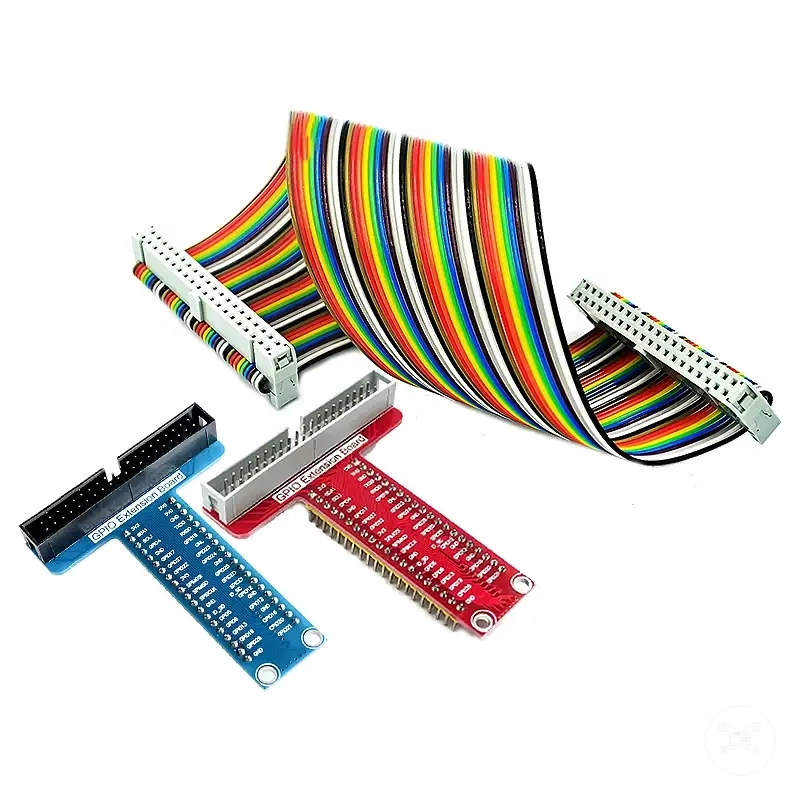

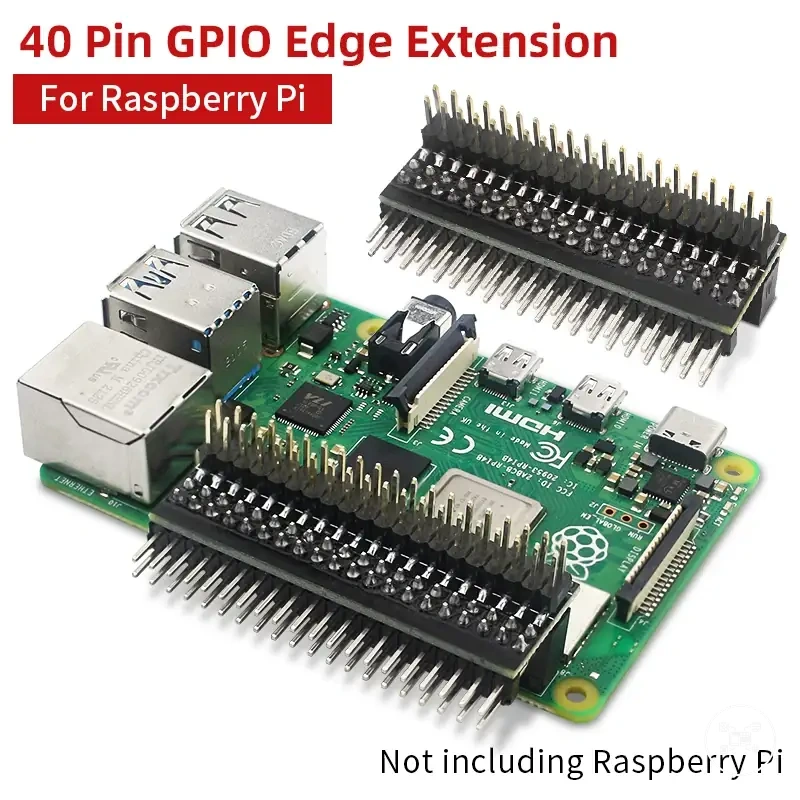

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.
