Guía de pantallas y cables para Raspberry Pi
Los accesorios de pantalla y cable para Raspberry Pi son componentes de conexión que conectan una placa Raspberry Pi a una pantalla compatible mediante interfaces HDMI, micro HDMI, mini HDMI o MIPI DSI. La compatibilidad tiene un valor condicional: el tipo de puerto de la placa, la entrada de la pantalla y los conectores del cable o adaptador deben formar una ruta de conexión coincidente.
La compatibilidad tiene un valor condicional: el tipo de puerto de la placa, la entrada de la pantalla y los conectores del cable o adaptador deben formar una ruta de conexión coincidente.
La documentación de Raspberry Pi especifica que Raspberry Pi 4B, 400, 5, 500 y 500+ requieren un cable micro-HDMI a HDMI para un monitor HDMI estándar, mientras que Raspberry Pi Zero y Zero 2 requieren un cable mini-HDMI a HDMI. Esta distinción según el modelo significa que un cable seleccionado para una Raspberry Pi 5 no proporciona el conector correcto del lado de la placa para una Raspberry Pi Zero 2, incluso cuando ambas se conectan al mismo monitor HDMI.
Los accesorios de pantalla para Raspberry Pi incluyen paneles con conexión DSI y sus cables planos.
Los accesorios de pantalla para Raspberry Pi incluyen paneles con conexión DSI y sus cables planos. Raspberry Pi Ltd. especifica que la Raspberry Pi Touch Display 2 tiene un panel de 720 × 1280 píxeles y necesita dos conexiones: alimentación por GPIO y un cable plano al puerto DSI de la placa; Raspberry Pi 5 requiere un cable flexible plano de 22 vías a 15 vías para esa conexión. Los usuarios deben evaluar el modelo de Raspberry Pi, el puerto de la placa, la interfaz de la pantalla y los conectores necesarios antes de comparar el tamaño de la pantalla, la longitud del cable o el formato del accesorio.
Tabla de contenidos

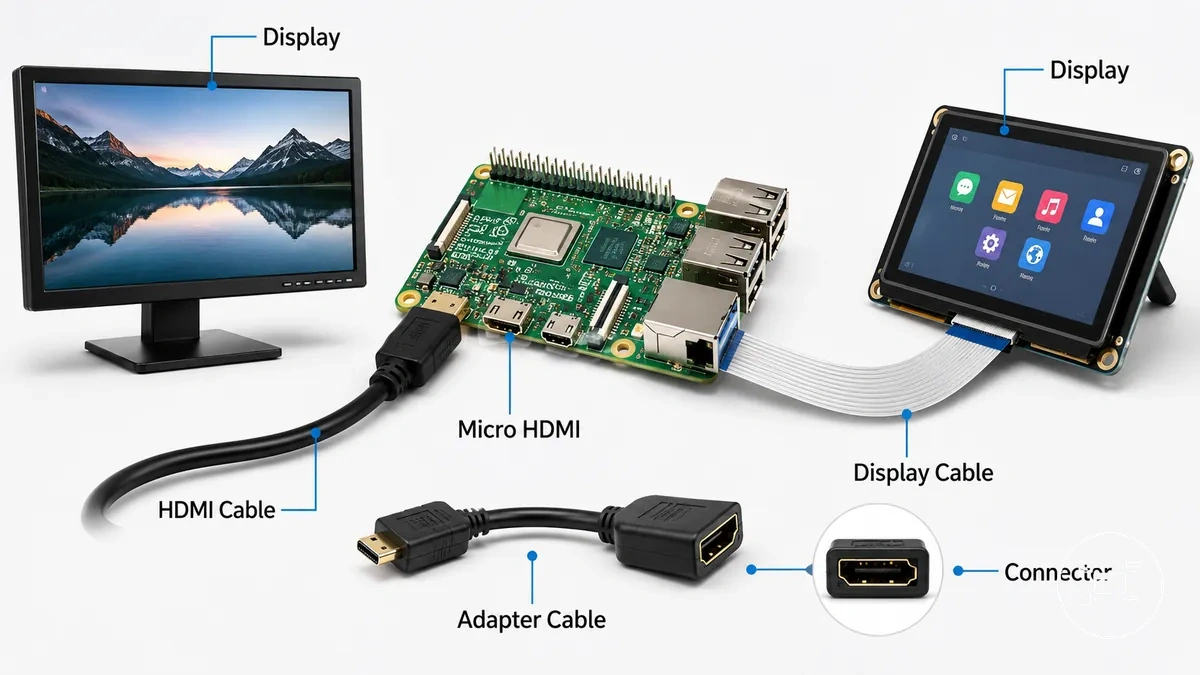

Descripción general de pantallas y cables para Raspberry Pi
Los accesorios de pantalla para Raspberry Pi son componentes que conectan una placa Raspberry Pi a una pantalla mediante conectores compatibles, interfaces de pantalla y tipos de cable. Incluyen un accesorio de pantalla como un cable HDMI, cable micro HDMI, cable de pantalla o cable adaptador que transfiere señales de vídeo entre un puerto de Raspberry Pi y un monitor o módulo de pantalla compatible. Según Raspberry Pi Ltd., las interfaces de pantalla compatibles incluyen HDMI para monitores externos y MIPI DSI para pantallas táctiles compatibles, mientras que el conector requerido depende del modelo de Raspberry Pi. Como categoría especializada dentro de los accesorios para Raspberry Pi, estos componentes están diseñados específicamente para la conectividad de pantalla, no para funciones generales de expansión o periféricas.
Los accesorios de pantalla establecen la conexión física entre la placa Raspberry Pi y la pantalla al hacer coincidir el puerto de salida de la placa con el conector de entrada de la pantalla. Un cable HDMI conecta placas con puertos HDMI de tamaño completo, un cable micro HDMI conecta modelos como Raspberry Pi 4 y Raspberry Pi 5 que usan salidas micro HDMI, y un cable adaptador puentea diferentes formatos de conector cuando es necesario. Por ejemplo, Raspberry Pi Ltd. especifica que Raspberry Pi Touch Display 2 proporciona una resolución de 720 × 1280 píxeles y se conecta a Raspberry Pi 5 mediante un cable plano de 22 vías a 15 vías, mientras que las placas compatibles anteriores usan un cable de 15 vías a 15 vías. Esto ilustra que la compatibilidad de la pantalla depende de hacer coincidir el tipo de conector y la generación de la placa, en lugar de asumir que cada cable de pantalla sirve para cualquier modelo de Raspberry Pi.

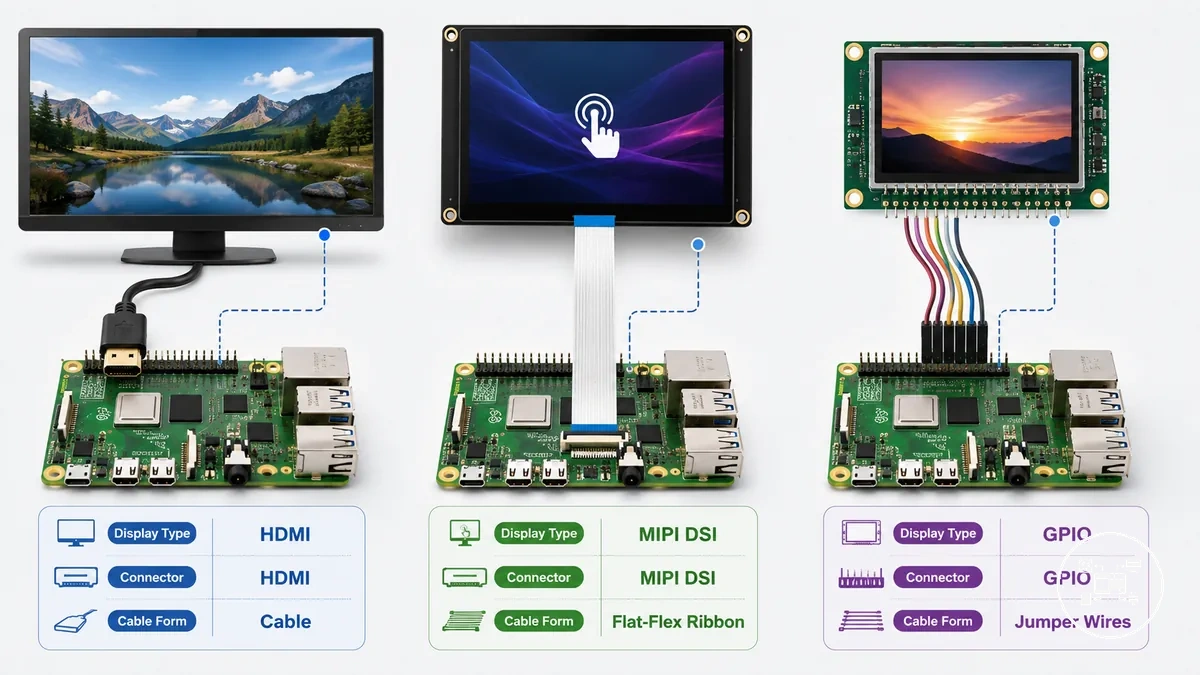

Tipos de pantalla y opciones de conexión para Raspberry Pi
Los tipos de pantalla para Raspberry Pi se distinguen por su tipo de pantalla, interfaz de conexión, formato de cable y requisitos de conector. Según Raspberry Pi Ltd., las categrías principales de conexión son HDMI para pantallas externas, MIPI DSI para pantallas táctiles compatibles y módulos de pantalla conecados por GPIO para aplicaciones integradas seleccionadas. Ninguna de estas interfaces es universalmente preferible porque la compatibilidad depende del uso previsto de la pantalla y del conector disponible en la placa Raspberry Pi.
Los tipos de pantalla para Raspberry Pi se distinguen por su tipo de pantalla , interfaz de conexión , formato de cable y requisitos de conector .
La comparación siguiente destaca las principals opciones de conexión y los atributos que los usuarios deben evaluar antes de seleccionar un accesorio de pantalla para Raspberry Pi.
| Tipo de pantalla | Interfaz de conexión | Formato de cable | Requisito de conector | Caso de uso típico |
|---|---|---|---|---|
| Monitor externo o televisor | HDMI | Cabble HDMI a HDMI o micro HDMI a HDMI | Conector HDMI coicidente en la placa Raspberry Pi y la pantalla | Informática de escritrio, prograación, reprodución mulimedia y proyectos de uso general |
| Pantalla táctil | MIPI DSI | Cabble plano flexible | Conector DSI compatible con el cable plano correcto para la eneración de Raspberry Pi | Quioscos, paneles de control, interfases indutriales y paneles de control portátiles |
| Módulo de pantalla integrado | Interfaz de pantalla GPIO | Conexión de cabecera GPIO o cable de interfaz dedicado | Módulo de pantalla diseñado para comunicación GPIO | Proyectos electónicos con pantallas de estado o control integradas |
Según Raspberry Pi Ltd., Raspberry Pi Touch Display 2 tiene una resolución nativa de 720 × 1280 píxeles. Raspberry Pi 5 se conecta a la pantalla mediante un cable plano flexible de 22 vías a 15 vías, mientras que las placas Raspberry Pi anteriores compatibles usan un cable plano de 15 vías a 15 vías. Esta diferencia de conector específica del modelo mustra que el formto de cable requirido viene deterinado por la generación de la placa, no solo por el tamaño de la pantalla.
Según Raspberry Pi Ltd., Raspberry Pi Touch Display 2 tiene una resolución nativa de 720 × 1280 píxeles .
Por ejemplo, una Raspberry Pi 5 conecada a un monitor HDMI requie un caable micro HDM a HDMI, mientras que la mima placa conecada a Tuch Dsplay 2 requie el cable plano DSI dedsido deespecificado por Rspberry Pi Ltd. Los suarios que planean display acceories for media center use suelen evaluar las pantallas conecadas por HDM por que los televsores y monitores de ordenaor suelen proporcionar entradas HDM nativas, mientas que las pantallas DSI son más adecadas para proytos integados basados en táctil.

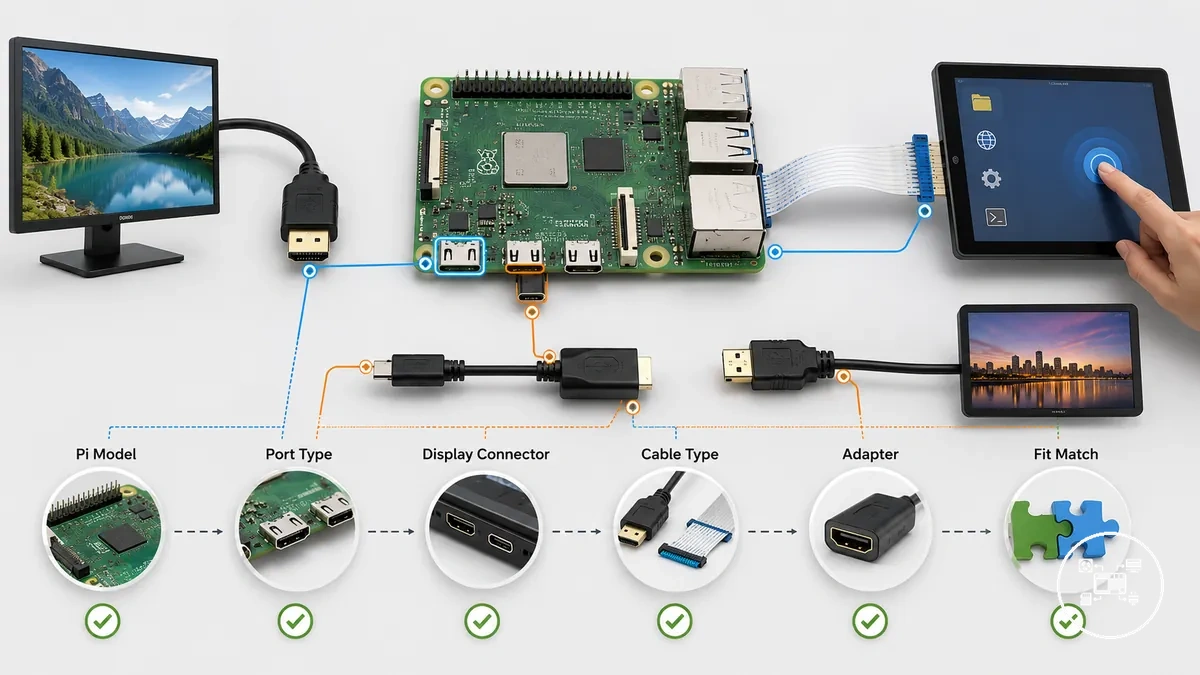

Factores de compatibilidad de cables de pantalla para Raspberry Pi
La compatibilidad de los cables de pantalla para Raspberry Pi depende de la coincidencia entre el modelo de Raspberry Pi, el tipo de puerto, el conector de la pantalla, el tipo de cable y cualquier adaptador necesario. Según Raspberry Pi Ltd., Raspberry Pi 5 utiliza conectores MIPI de 22 vías, mientras que las placas Raspberry Pi anteriores compatibles con la pantalla DSI oficial usan conectores de 15 vías. Por lo tanto, un cable de pantalla es compatible solo cuando el conector de la placa, el conector de la pantalla y la especificación del cable coinciden con la combinación de hardware prevista.
La siguiente lista organiza los criterios de compatibilidad que se deben verificar antes de seleccionar un cable o adaptador de pantalla para Raspberry Pi.
La siguiente lista organiza los criterios de compatibilidad que se deben verificar antes de seleccionar un cable o adaptador de pantalla para Raspberry Pi. Estas comprobaciones se aplican específicamente a las conexiones de pantalla y complementan evaluaciones más amplias de compatibilidad de pantallas y cables en otros accesorios de Raspberry Pi.
- Modelo de Raspberry Pi: Confirme la generación exacta de la placa porque Raspberry Pi 5 utiliza conectores MIPI de 22 vías, mientras que las placas anteriores compatibles usan conectores de 15 vías.
- Tipo de puerto: Verifique que la placa proporcione la interfaz requerida, como HDMI, micro HDMI, mini HDMI o MIPI DSI, especificada para la pantalla seleccionada.
- Conector de la pantalla: Asegúrese de que el conector de la pantalla coincida con la placa directamente o mediante un adaptador compatible según el fabricante.
- Compatibilidad del cable: Raspberry Pi Ltd. especifica un cable plano flexible de 22 vías a 15 vías para Raspberry Pi 5 con Touch Display 2, mientras que Raspberry Pi 4 y las placas anteriores compatibles usan un cable plano de 15 vías a 15 vías.
- Requisito de adaptador: Utilice un adaptador solo cuando la documentación del hardware admita explícitamente la conversión de conector.
- Condición de conexión: Confirme que tanto el firmware de Raspberry Pi como la interfaz de pantalla seleccionada sean compatibles con la combinación de hardware prevista antes de la instalación.
Por ejemplo, según Raspberry Pi Ltd., Raspberry Pi Touch Display 2 tiene una resolución nativa de 720 × 1280 píxeles y requiere un cable plano de 22 vías a 15 vías cuando se conecta a Raspberry Pi 5. En términos prácticos, sustituir ese cable por uno de 15 vías a 15 vías impide la conexión física necesaria, aunque la pantalla en sí sea compatible con sistemas Raspberry Pi bajo la configuración de conector correcta.
La instalación física también forma parte de la compatibilidad porque las dimensiones de la carcasa influyen en el tendido del cable y el acceso al conector.
La instalación física también forma parte de la compatibilidad porque las dimensiones de la carcasa influyen en el tendido del cable y el acceso al conector. Antes de seleccionar una carcasa, verifique que proporcione suficiente acceso a cables con carcasas para que el cable de pantalla elegido pueda conectarse sin dobleces ni tensión excesiva.
Consideraciones sobre cables HDMI, micro HDMI y adaptadores de pantalla
La selección de cables HDMI, micro HDMI y adaptadores está determinada por el conector de la placa Raspberry Pi y la entrada de pantalla del dispositivo conectado. Según Raspberry Pi Ltd., Raspberry Pi 4 Model B y Raspberry Pi 5 proporcionan dos puertos de salida micro HDMI, mientras que Raspberry Pi Zero y Raspberry Pi Zero 2 W utilizan un conector mini HDMI. Por lo tanto, un cable HDMI conecta dispositivos con puertos HDMI de tamaño completo coincidentes, un cable micro HDMI conecta modelos Raspberry Pi con salidas micro HDMI a pantallas HDMI estándar, y un cable adaptador es adecuado solo cuando coincide con los tipos de conector utilizados por ambos dispositivos. Según HDMI Licensing Administrator, los conectores HDMI estándar, mini HDMI y micro HDMI transportan la misma señal digital HDMI a pesar de usar diferentes tamaños de conector.
La selección de cables HDMI, micro HDMI y adaptadores está determinada por el conector de la placa Raspberry Pi y la entrada de pantalla del dispositivo conectado.
Un cable HDMI se diferencia por utilizar conectores HDMI de tamaño completo en ambos extremos, mientras que un cable micro HDMI conecta un puerto micro HDMI de Raspberry Pi a una entrada de pantalla HDMI estándar, y un cable adaptador conecta dispositivos que utilizan diferentes formatos de conector sin cambiar el estándar de señalización HDMI. Por ejemplo, según Raspberry Pi Ltd., una Raspberry Pi 5 se conecta a un televisor mediante un cable micro HDMI a HDMI, mientras que una Raspberry Pi Zero 2 W requiere un cable mini HDMI a HDMI porque su conector del lado de la placa es diferente. Seleccionar el tipo de cable correcto preserva la compatibilidad física del conector y permite que la Raspberry Pi establezca una conexión de vídeo con el dispositivo de pantalla previsto bajo la condición de puerto requerida.

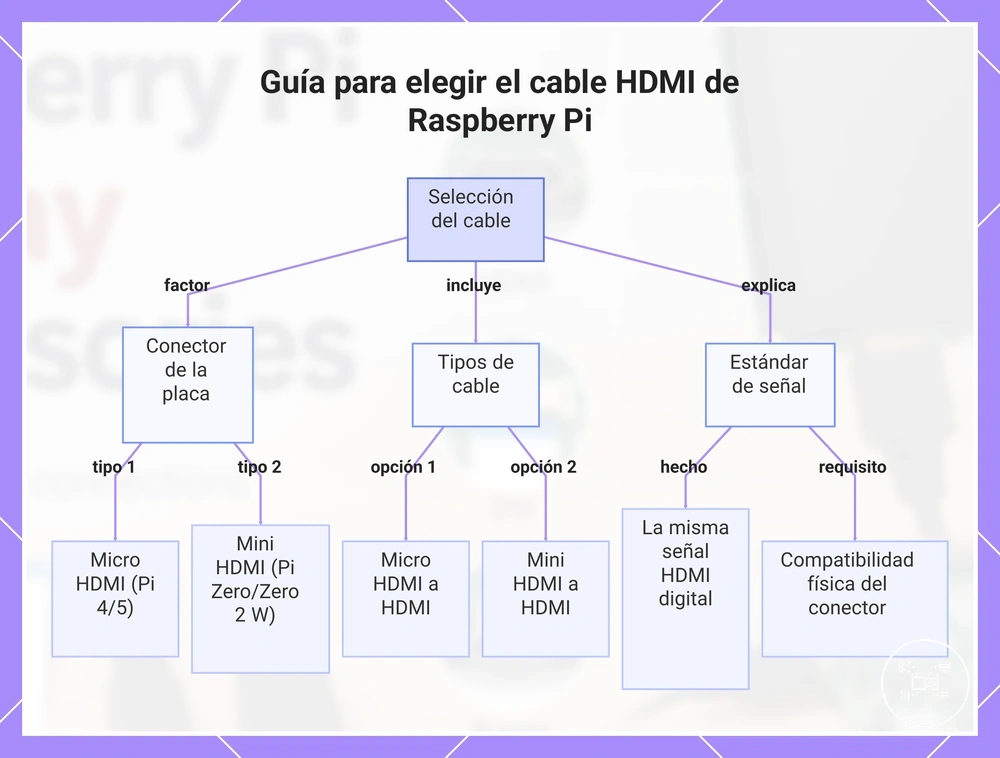

Este gráfico muestra cómo elegir el tipo correcto de cable HDMI según el modelo de Raspberry Pi y el conector de entrada de la pantalla.
Este gráfico muestra cómo elegir el tipo correcto de cable HDMI según el modelo de Raspberry Pi y el conector de entrada de la pantalla.
Cómo elegir pantallas y cables para Raspberry Pi
Los accesorios de pantalla y cable para Raspberry Pi deben seleccionarse evaluando criterios de selección explícitos que incluyen el modelo de Raspberry Pi, el propósito de la pantalla, la compatibilidad del conector, la longitud del cable, la necesidad de adaptador y la fiabilidad. Según Raspberry Pi Ltd., Raspberry Pi 5 utiliza conectores de pantalla MIPI de 22 vías, mientras que las placas Raspberry Pi anteriores compatibles con la pantalla DSI oficial usan conectores de 15 vías, lo que convierte a la generación de la placa en el primer criterio de compatibilidad antes de adquirir cualquier cable o accesorio de pantalla.
La siguiente lista organiza los principales factores de decisión para que cada accesorio pueda evaluarse según su condición de uso prevista, en lugar de por clasificación de producto o preferencia de marca.
La siguiente lista organiza los principales factores de decisión para que cada accesorio pueda evaluarse según su condición de uso prevista, en lugar de por clasificación de producto o preferencia de marca.
- Modelo de Raspberry Pi: Confirme la placa exacta porque la disposición de los conectores difiere entre generaciones. Raspberry Pi Ltd. especifica que Raspberry Pi 4 Model B y Raspberry Pi 5 proporcionan salidas micro HDMI dobles, mientras que Raspberry Pi Zero y Raspberry Pi Zero 2 W utilizan un conector mini HDMI.
- Propósito de la pantalla: Haga coincidir el accesorio con su caso de uso. Las pantallas HDMI están diseñadas para monitores externos y televisores, mientras que las pantallas MIPI DSI están diseñadas para proyectos de pantalla táctil integrada compatibles, según la documentación de Raspberry Pi.
- Compatibilidad del conector: Verifique que el conector de la placa, el conector de la pantalla y la especificación del cable coincidan. Raspberry Pi Ltd. especifica que Touch Display 2 requiere un cable plano de 22 vías a 15 vías con Raspberry Pi 5 y un cable plano de 15 vías a 15 vías con las placas anteriores compatibles.
- Longitud del cable: Seleccione un cable que alcance el punto de instalación sin tensión excesiva ni holgura innecesaria. La documentación de Raspberry Pi identifica la compatibilidad del cable por el tipo de conector, no por la longitud del cable, por lo que la longitud debe evaluarse solo después de confirmar la compatibilidad del conector.
- Necesidad de adaptador: Utilice un adaptador solo cuando el conector de salida de Raspberry Pi y la entrada de la pantalla utilicen diferentes formatos físicos de conector, aunque admitan la misma interfaz de pantalla.
- Fiabilidad: Evalúe la retención del conector, la construcción del cable y el cumplimiento de las indicaciones de compatibilidad del fabricante, ya que las conexiones físicas seguras reducen la probabilidad de pérdida intermitente de la señal de vídeo.
Por ejemplo, según Raspberry Pi Ltd., una Raspberry Pi 5 conectada a Touch Display 2 requiere un cable plano de 22 vías a 15 vías, mientras que la misma Raspberry Pi 5 conectada a un televisor requiere un cable micro HDMI a HDMI. Seleccionar accesorios haciendo coincidir el modelo de Raspberry Pi, la especificación del conector y el propósito de la pantalla ayuda a evitar la compra de cables físicamente incompatibles. Después de elegir los accesorios compatibles, el siguiente paso es connecting Raspberry Pi accessories correctamente durante la instalación.

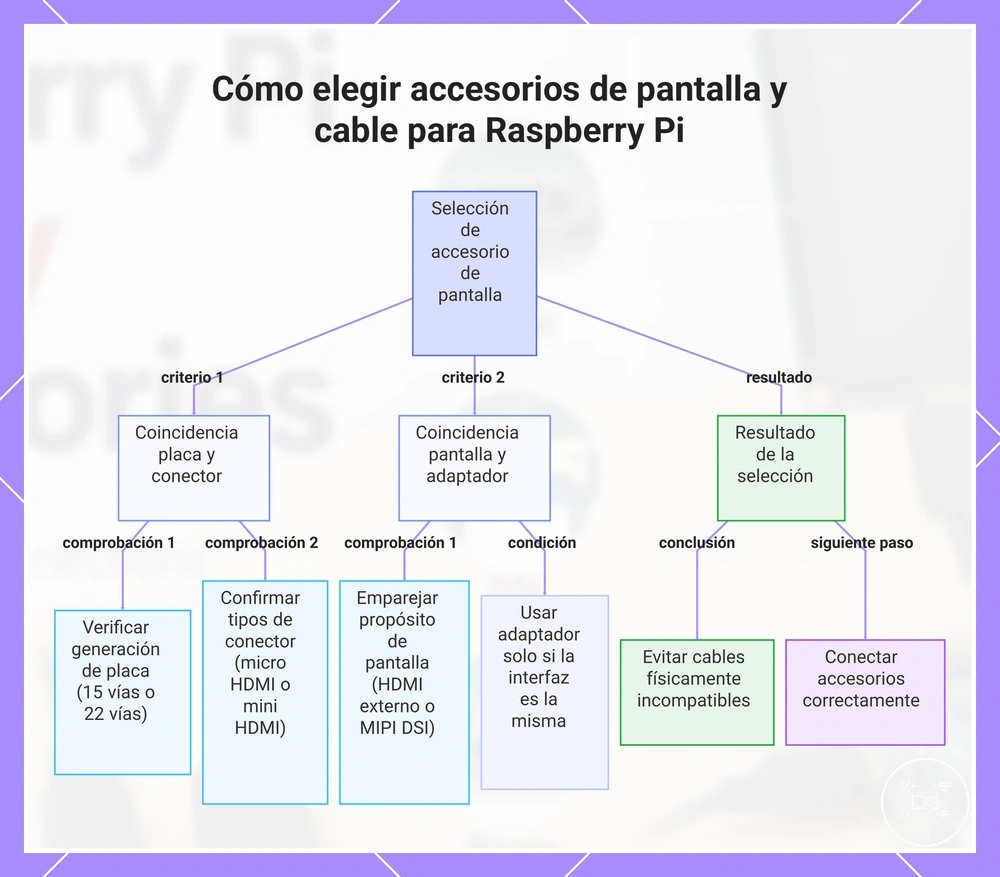

Este gráfico presenta los criterios clave de selección y el resultado esperado al elegir accesorios de pantalla y cable para Raspberry Pi.
Este gráfico presenta los criterios clave de selección y el resultado esperado al elegir accesorios de pantalla y cable para Raspberry Pi.
Problemas de conexión de pantalla en Raspberry Pi y causas comunes
Los problemas de conexión de pantalla en Raspberry Pi suelen manifestarse como ausencia de señal de vídeo, imagen intermitente, resolución incorrecta o pantalla encendida sin imagen. La causa probable debe revisarse en la conexión HDMI o micro HDMI, el estado del cable, la alimentación de la pantalla, el estado de arranque de la Raspberry Pi y la configuración de la pantalla. La documentación de Raspberry Pi especifica que el monitor principal debe usar el puerto marcado como HDMI0 cuando la placa tiene más de un puerto HDMI, aunque una pantalla en negro puede deberse a otra condición física o de software.
La siguiente lista de verificación organiza cada síntoma según una posible causa y una comprobación.
La siguiente lista de verificación organiza cada síntoma según una posible causa y una comprobación. Realice las comprobaciones físicas antes de cambiar la configuración de la pantalla, porque un monitor sin alimentación, una entrada incorrecta, un cable inadecuado o un arranque incompleto pueden producir el mismo síntoma visible que un error de configuración.
- Ausencia de señal de vídeo: La pantalla puede no tener alimentación o estar configurada en una entrada diferente. Confirme el estado de alimentación de la pantalla, seleccione la entrada HDMI conectada a la Raspberry Pi y vuelva a conectar ambos extremos del cable con el equipo apagado.
- Pantalla HDMI en negro: La conexión HDMI puede usar el puerto de placa o el formato de cable incorrectos. Raspberry Pi Ltd. especifica cables micro HDMI a HDMI para Raspberry Pi 4 Model B, Raspberry Pi 5, Raspberry Pi 400, Raspberry Pi 500 y Raspberry Pi 500+, mientras que los modelos Raspberry Pi Zero requieren cables mini HDMI a HDMI; las placas con dos salidas HDMI deben usar HDMI0 para el monitor principal.
- Imagen intermitente: Un conector flojo, un cable dañado o una ruta de adaptador no compatible pueden interrumpir la señal de vídeo. Inspeccione el cable en busca de daños en el conector o dobleces pronunciados, retire adaptadores no esenciales y pruebe el tipo de cable documentado para el modelo de Raspberry Pi.
- Pantalla encendida sin imagen: La pantalla puede estar funcionando mientras la Raspberry Pi no ha completado su proceso de arranque. La documentación de Raspberry Pi indica que Raspberry Pi 4 y modelos superiores pueden mostrar información de diagnóstico del cargador de arranque en una pantalla HDMI al encenderse sin medio de arranque, lo que separa una comprobación básica de salida HDMI de un problema del sistema operativo instalado.
- Resolución incorrecta o salida inestable: El modo de pantalla activo puede no coincidir con las capacidades notificadas del monitor o con la configuración actual. Raspberry Pi OS normalmente selecciona la resolución y frecuencia de actualización más altas compatibles con ambos dispositivos; verifique la pantalla detectada y el modo configurado solo después de comprobar la alimentación, la selección de entrada, el estado del cable, el uso de adaptadores y la elección del puerto.
Por ejemplo, Raspberry Pi Ltd. especifica que Raspberry Pi 4 Model B y Raspberry Pi 5 proporcionan cada una dos puertos micro HDMI, etiquetados como HDMI0 y HDMI1 en la documentación de la placa. Mover un cable micro HDMI a HDMI confirmado y el mismo monitor de HDMI1 a HDMI0 comprueba la condición del puerto mientras se mantienen sin cambios las variables de cable, pantalla y alimentación. La presencia de señal en HDMI0 acota el problema a la ruta de conexión original, mientras que un fallo continuado deja el cable, la entrada del monitor, el estado de arranque o la configuración como variables sin resolver.
Estas comprobaciones abordan síntomas específicos de la pantalla y no establecen una causa universal para cada combinación de hardware.
Estas comprobaciones abordan síntomas específicos de la pantalla y no establecen una causa universal para cada combinación de hardware. Los fallos de almacenamiento, USB, inicio del sistema operativo y suministro general de alimentación pertenecen a una display and cable troubleshooting más amplia cuando afectan al resultado de la conexión de la pantalla.

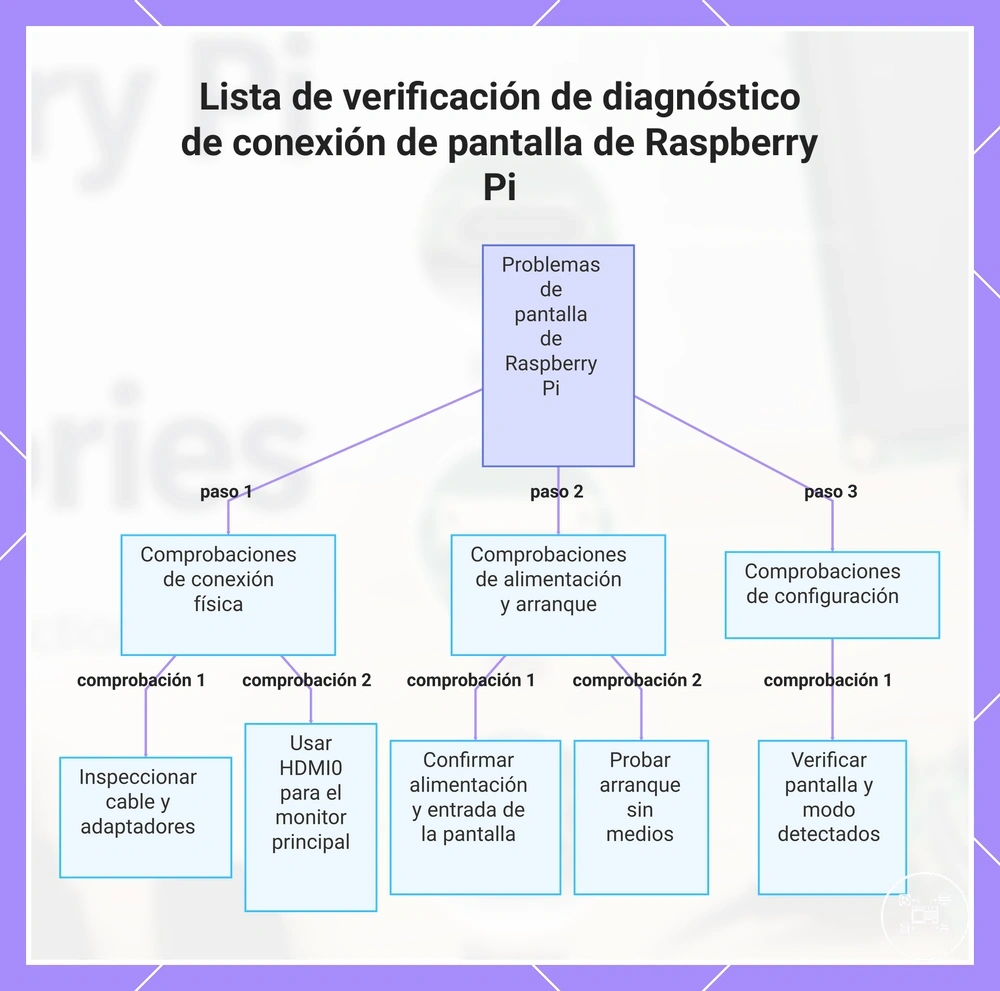

Este gráfico muestra la secuencia recomendada de comprobaciones para diagnosticar problemas comunes de conexión de pantalla de Raspberry Pi, comenzando con las comprobaciones físicas antes de los cambios de configuración.
