Raspberry Pi GPIO Zubehör: Erweiterungsplatinen, HATs und Verbindungen

Raspberry Pi GPIO Zubehör sind Hardwarekomponenten, die die 40-polige GPIO-Schnittstelle eines Raspberry Pi Boards erweitern, sodass es über seine GPIO-Pins mit externer Hardware wie Sensoren, Displays, Relais, Motoren und Kommunikationsmodulen kommunizieren kann. Dieses Zubehör umfasst Erweiterungsplatinen, HAT-Platinen, Breakout-Platinen und Verbindungskomponenten, die GPIO-Signale für verschiedene Hardwareanwendungen bereitstellen, organisieren oder erweitern. Gemäß der HAT-Spezifikation von Raspberry Pi Ltd. ist ein HAT (Hardware Attached on Top) eine Erweiterungsplatine, die über den 40-poligen GPIO-Header des Raspberry Pi mit definierten mechanischen Abmessungen und einer Identifikations-EEPROM-Spezifikation verbunden wird, während andere GPIO Zubehörteile dieser Norm nicht folgen müssen. Diese Einleitung definiert den allgemeinen Umfang von Raspberry Pi GPIO Zubehör, nicht jedoch Installation, Konfiguration oder Fehlerbehebung.

Gemäß der HAT-Spezifikation von Raspberry Pi Ltd.

Raspberry Pi GPIO Zubehör unterstützt verschiedene Methoden zum Anschluss eines Raspberry Pi Boards an externe Hardware, wobei das geeignete Zubehör vom Board-Modell, GPIO-Header-Layout, Softwareunterstützung und den elektrischen Anforderungen des angeschlossenen Geräts abhängt. Erweiterungsplatinen fügen typischerweise Schnittstellenschaltungen hinzu oder vereinfachen die Verkabelung, HAT-Platinen bieten standardisierte Hardwarerweiterungen, die direkt auf den GPIO-Erweiterungsheader gesteckt werden, und Breakout-Platinen ordnen GPIO-Pins in Layouts um, die das Prototyping oder externe Schaltungsverbindungen vereinfachen. Laut Raspberry Pi Ltd. enthält der standardmäßige Raspberry Pi GPIO-Header auf aktuellen vollwertigen Raspberry Pi Boards 40 Pins, die die HAT-Spezifikation unterstützen, wodurch der physische Header der gemeinsame Anschlusspunkt für viele GPIO Zubehörteile ist. Für Leser, die das breitere Raspberry Pi Ökosystem erkunden, ordnet der Raspberry Pi Zubehör Übersicht GPIO Zubehör in die breitere Palette von Raspberry Pi Hardwarerweiterungen ein, während diese Seite auf deren Zweck, Kategorien und Verbindungsrollen fokussiert bleibt.

Inhaltsverzeichnis⌄

Raspberry Pi GPIO Zubehör und seine Rolle verstehen

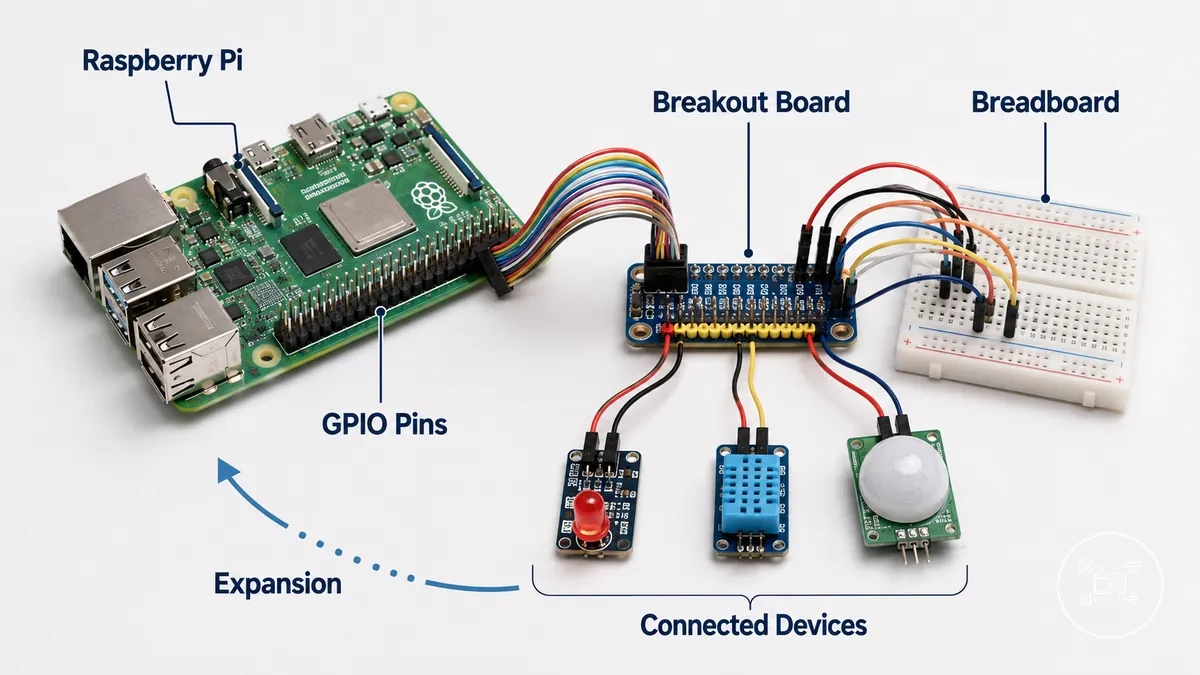

Raspberry Pi GPIO Zubehör sind Hardwarekomponenten, die an die GPIO-Pins eines Raspberry Pi Boards angeschlossen werden, um die Interaktion des Boards mit angeschlossenen Geräten über Eingabe-, Ausgabe-, Kommunikations- oder Schnittstellenfunktionen zu erweitern. Sie bieten Erweiterungsfunktionen, indem sie GPIO-Signale bereitstellen, elektrische Verbindungen vereinfachen oder Schnittstellenhardware hinzufügen, während sie den Raspberry Pi GPIO-Header als primären Anschlusspunkt nutzen. Laut der GPIO- und HAT-Dokumentation von Raspberry Pi Ltd. verbinden sich GPIO Zubehörteile über den standardmäßigen GPIO-Header mit dem Board, wobei die verfügbaren Funktionen eher vom Design des Zubehörs als vom GPIO-Anschluss allein abhängen.

GPIO-Pins bilden die elektrische Schnittstelle zwischen dem Raspberry Pi Board und externer Hardware, wobei der standardmäßige Raspberry Pi GPIO-Header auf aktuellen vollwertigen Raspberry Pi Modellen 40 physische Pins bereitstellt. Raspberry Pi Ltd. gibt an, dass diese Pins dedizierte Strom-, Masse- und programmierbare GPIO-Signale umfassen, während bestimmte Pins auch Hardwareschnittstellen wie I²C, SPI und UART unterstützen. Raspberry Pi GPIO Zubehör nutzt diese vordefinierten Pin-Funktionen, um Hardwarekomponenten anzuschließen, anstatt sie zu ersetzen. Beispielsweise leitet eine 40-polige GPIO Breakout-Platine jeden Header-Pin über ein Flachbandkabel auf ein Breadboard, sodass angeschlossene Geräte einfacher prototypisiert werden können, während die ursprünglichen GPIO-Pin-Zuordnungen erhalten bleiben.

Raspberry Pi GPIO Zubehör nutzt diese vordefinierten Pin-Funktionen, um Hardwarekomponenten anzuschließen, anstatt sie zu ersetzen.

Raspberry Pi GPIO Zubehör umfasst Erweiterungsplatinen, Breakout-Platinen, Schnittstellenkomponenten und Hardwaremodule, die den Zugriff auf GPIO-Pins erweitern, ohne die Kernverarbeitungsfähigkeiten des Raspberry Pi Boards zu verändern. Ihre Aufgabe ist es, die elektrische Verbindung, den Signalzugriff oder die Hardwareintegration zu verbessern, nicht jedoch die Softwarekonfiguration, Installationsverfahren oder Board-Kompatibilität zu definieren. Die Kompatibilität wird weiterhin durch Faktoren wie GPIO-Header-Layout, unterstützte elektrische Schnittstellen, Betriebsspannung, Zubehördesign und Softwareunterstützung bestimmt, die separate Themen von der Definition von Raspberry Pi GPIO Zubehör sind.

GPIO Erweiterungsplatinen, HATs und Breakout-Komponenten

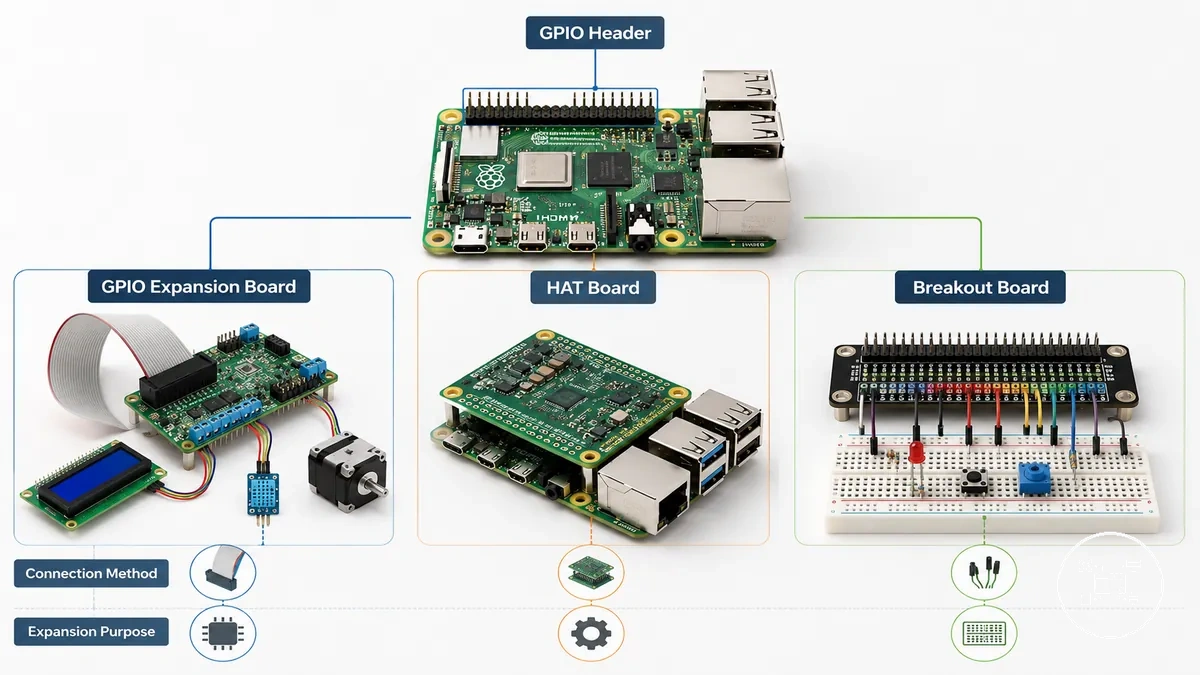

GPIO Erweiterungsplatinen, HAT-Platinen und Breakout-Platinen sind die drei Hauptkategorien von Raspberry Pi GPIO Zubehör. Sie unterscheiden sich durch ihre Verbindungsmethode, ihren Erweiterungszweck und die Interaktion mit angeschlossener Hardware. Laut Raspberry Pi Ltd. ist ein HAT (Hardware Attached on Top) eine Erweiterungsplatine, die der offiziellen HAT-Spezifikation folgt, indem sie direkt mit dem 40-poligen GPIO-Header des Raspberry Pi verbunden wird und einen Identifikations-EEPROM unterstützt, während GPIO Erweiterungsplatinen und Breakout-Platinen diese Spezifikation nicht erfüllen müssen. Diese Kategorien bieten unterschiedliche Ansätze zur Erweiterung der GPIO-Funktionalität und stellen keine unterschiedlichen GPIO-Standards dar.

GPIO Erweiterungsplatinen, HAT-Platinen und Breakout-Platinen sind die drei Hauptkategorien von Raspberry Pi GPIO Zubehör.

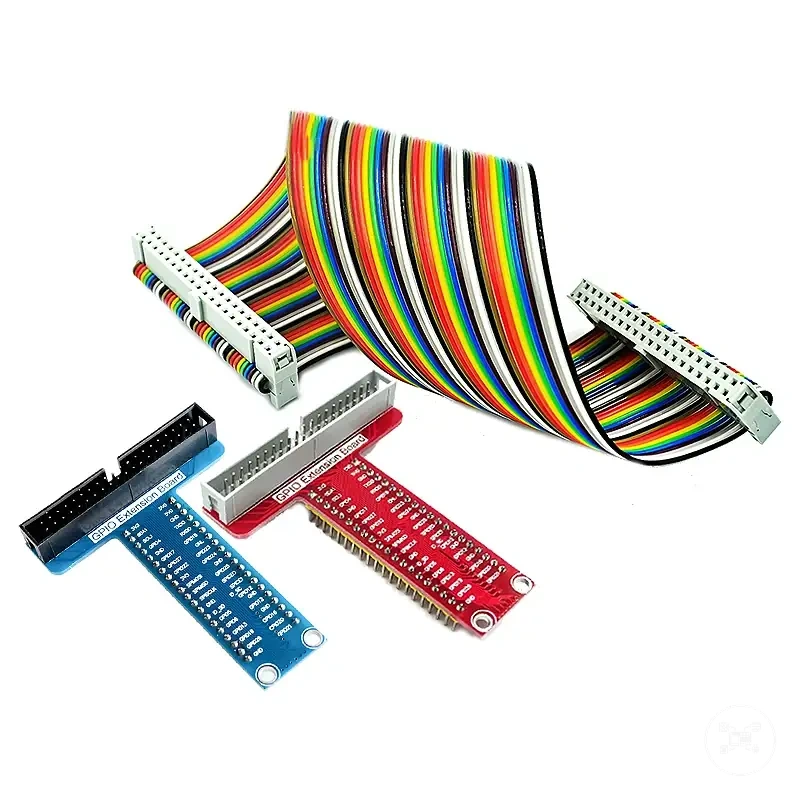

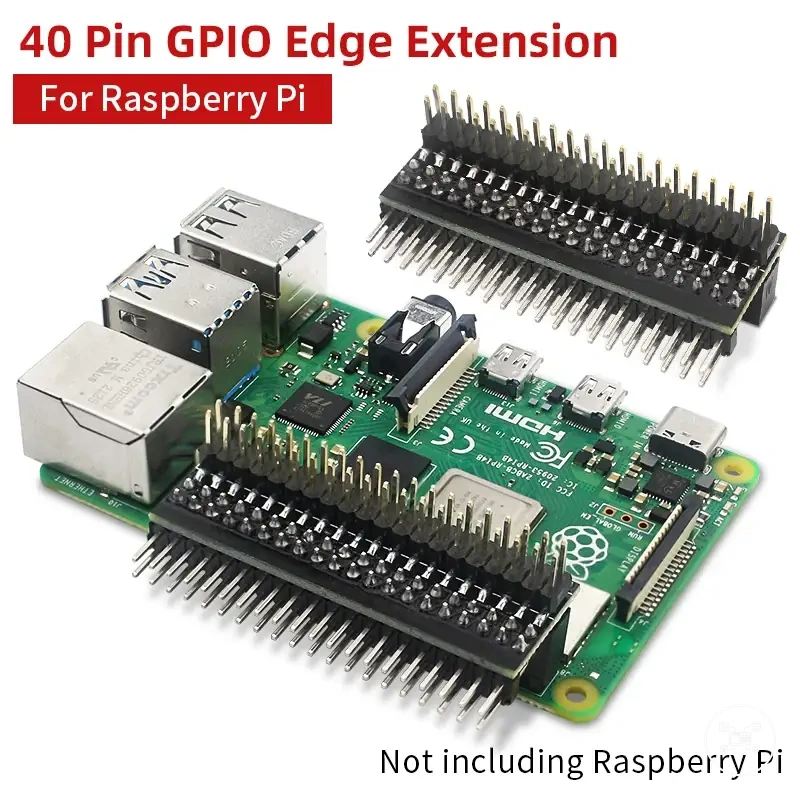

GPIO Erweiterungsplatinen erweitern typischerweise Verbindungen, indem sie GPIO-Signale verteilen, Schnittstellenschaltungen hinzufügen oder Schraubklemmen und Flachbandkabelverbindungen für externe Hardware bereitstellen. HAT-Platinen verbinden sich direkt mit dem Raspberry Pi GPIO-Header und integrieren Hardwarefunktionen wie Displays, Motorsteuerungen oder Kommunikationsschnittstellen, während sie der Raspberry Pi HAT-Spezifikation entsprechen. Breakout-Platinen legen die 40 GPIO Header-Pins des Raspberry Pi über klar beschriftete Header, Klemmblöcke oder Breadboard-Layouts frei, um das Prototyping zu vereinfachen, ohne die ursprünglichen Pin-Funktionen zu ändern. Beispielsweise ordnet eine standardmäßige 40-polige Breakout-Platine alle 40 Header-Pins einzelnen Breadboard-Verbindungen zu, sodass Entwickler oder Bastler während der Schaltungsentwicklung auf jedes Signal einzeln zugreifen können.

Die folgenden Merkmale fassen zusammen, wie sich diese GPIO Zubehörkategorien unterscheiden:

• GPIO Erweiterungsplatinen: Der Erweiterungszweck ist die Vereinfachung der Verkabelung, die Verteilung von GPIO-Signalen oder die Bereitstellung von Schnittstellenschaltungen zwischen dem Raspberry Pi Board und angeschlossener Hardware.
• HAT-Platinen: Die Verbindungsmethode ist die direkte Befestigung am 40-poligen GPIO-Header unter Verwendung der mechanischen und elektrischen Raspberry Pi HAT-Spezifikation, wobei die Hardwarefähigkeiten durch das jeweilige HAT-Design bestimmt werden.
• Breakout-Platinen: Der Erweiterungszweck ist der organisierte Zugriff auf GPIO-Pins für Breadboards, Testgeräte oder Klemmverbindungen, während die ursprünglichen GPIO-Zuordnungen des Raspberry Pi erhalten bleiben.
• Verbindungsmethode: HAT-Platinen werden direkt auf dem GPIO-Header montiert, während GPIO Erweiterungsplatinen und Breakout-Platinen je nach Design üblicherweise über Flachbandkabel, Pin-Header oder Klemmanschlüsse verbunden werden.

Diese Kategorieunterschiede helfen, die beabsichtigte Hardwareinteraktion zu definieren, und weisen nicht auf Produktqualität oder -fähigkeit hin. Breakout-Platinen priorisieren die Pin-Zugänglichkeit für das Prototyping, HAT-Platinen priorisieren integrierte Hardwarerweiterung über den GPIO-Header, und GPIO Erweiterungsplatinen priorisieren Verbindungsflexibilität für angeschlossene Geräte. Die Auswahl der geeigneten Kategorie hängt ab von der benötigten Verbindungsmethode, dem Erweiterungszweck und der Art der angeschlossenen externen Hardware, anstatt anzunehmen, dass eine Kategorie grundsätzlich leistungsfähiger wäre als eine andere.

Sensoren, Module und Komponenten über GPIO verbinden

In einem typischen Raspberry Pi Projekt verbinden GPIO Zubehörteile das Board mit Sensoren, Modulen und anderen externen Komponenten, indem sie den 40-poligen GPIO-Header des Raspberry Pi in einer zugänglicheren Form bereitstellen. Laut Raspberry Pi Ltd. kombiniert der standardmäßige 40-polige Header programmierbare GPIO-Pins mit dedizierten 3,3 V, 5 V, Masse, I²C, SPI, UART und PWM-fähigen Anschlüssen, sodass die Interaktion zwischen angeschlossener Hardware von der Auswahl der richtigen Schnittstelle, Pin-Zuordnung und Betriebsspannung abhängt, anstatt jeden GPIO-Pin austauschbar zu verwenden.

GPIO Zubehörteile unterstützen unterschiedliche Verbindungsmuster, abhängig von der angeschlossenen Hardware und den Projektanforderungen.

GPIO Zubehörteile unterstützen unterschiedliche Verbindungsmuster, abhängig von der angeschlossenen Hardware und den Projektanforderungen. Häufige Anwendungsszenarien sind:

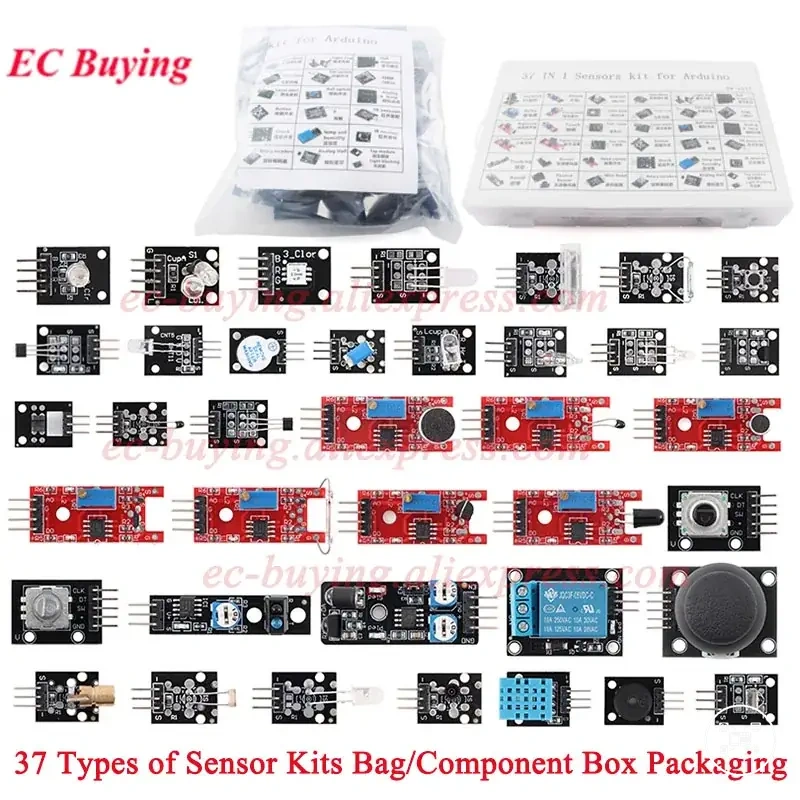

• Sensoren: Temperatur-, Feuchtigkeits-, Bewegungs-, Druck- und Lichtsensoren kommunizieren üblicherweise über digitale GPIO-Pins oder serielle Schnittstellen wie I²C oder SPI, abhängig vom Sensormodul.
• Module: Relais-Module, Motortreiber, Displays, GPS-Empfänger, RFID-Lesegeräte und Kommunikationsmodule kombinieren typischerweise GPIO-Steuersignale mit dedizierten Strom- und Masseanschlüssen.
• Externe Komponenten: LEDs, Taster, Summer und ähnliche Peripheriekomponenten werden normalerweise über Breakout-Platinen, Erweiterungsplatinen oder Breadboards angeschlossen, die GPIO-Verbindungen während der Entwicklung vereinfachen.
• Konfigurationsbedingung: Eine erfolgreiche Interaktion hängt von der Übereinstimmung des Kommunikationsprotokolls, der GPIO-Pin-Zuordnung, der Logikspannung und der Softwarekonfiguration ab, die sowohl vom Raspberry Pi als auch von der angeschlossenen Komponente unterstützt werden.

GPIO Zubehörteile bestimmen das Hardwareverhalten nicht selbst, da die Kommunikation von den Anforderungen des angeschlossenen Geräts abhängt. Beispielsweise kann ein I²C-Umweltsensor den SDA- und SCL-Bus mit mehreren kompatiblen Geräten teilen, während ein PIR-Bewegungssensor typischerweise ein einzelnes digitales GPIO-Signal zusammen mit Strom und Masse verwendet. Raspberry Pi Ltd. gibt an, dass GPIO-Pins mit 3,3 V Logik arbeiten, sodass der direkte Anschluss eines nativen 5 V Logikausgangs an einen GPIO-Eingang den Prozessor beschädigen kann, sofern keine geeignete Pegelwandlung oder Schnittstellenschaltung verwendet wird. Die Planung von GPIO-Verbindungen entsprechend den Projektanforderungen hilft, Verdrahtungskonflikte zu reduzieren, und project accessory planning bietet Beispiele für die Auswahl geeigneter GPIO Zubehörteile für verschiedene Anwendungen.

GPIO Zubehörteile bestimmen das Hardwareverhalten nicht selbst, da die Kommunikation von den Anforderungen des angeschlossenen Geräts abhängt.

Leser, die vollständige Verdrahtungsanleitungen, Schnittstellenkonfiguration und Softwarevorbereitung benötigen, sollten mit der Anleitung zum setting up GPIO accessories fortfahren, die den vollständigen Installationsprozess behandelt, ohne ihn hier zu wiederholen.

Dieses Diagramm zeigt die wichtigsten Arten von GPIO-Zubehör, die Konfigurationsanforderungen für eine erfolgreiche Interaktion und die kritische Spannungswarnung für Raspberry Pi-GPIO-Verbindungen.

Dieses Diagramm zeigt die wichtigsten Arten von GPIO-Zubehör, die Konfigurationsanforderungen für eine erfolgreiche Interaktion und die kritische Spannungswarnung für Raspberry Pi-GPIO-Verbindungen.

Raspberry Pi GPIO Verbindungen und Kompatibilitätsfaktoren

GPIO Kompatibilität hängt von der Übereinstimmung des Raspberry Pi Boards, des Zubehördesigns, der angeschlossenen Hardware und der Konfiguration ab, nicht allein vom GPIO Anschluss. Laut Raspberry Pi Ltd. verwenden aktuelle vollwertige Raspberry Pi Boards einen 40-poligen GPIO Header, während frühe Raspberry Pi Modelle einen 26-poligen Header verwendeten, sodass das Header-Layout des Boards die erste zu prüfende Verbindungsanforderung ist. Elektrische Schnittstellen, Logikspannung, Verkabelung, mechanische Passung und Softwareunterstützung bestimmen dann, ob das Zubehör wie vorgesehen funktionieren kann.

Elektrische Schnittstellen, Logikspannung, Verkabelung, mechanische Passung und Softwareunterstützung bestimmen dann, ob das Zubehör wie vorgesehen funktionieren kann.

Die folgende Checkliste fasst die wichtigsten Kompatibilitätsfaktoren zusammen, die eine GPIO Verbindung beeinflussen:

• Header-Layout: Das Zubehör muss mit der 26-poligen oder 40-poligen GPIO Anordnung des Raspberry Pi Boards übereinstimmen oder einen dokumentierten Adapter verwenden, der die erforderliche Pin-Zuordnung bewahrt.
• Elektrische Schnittstelle: Das Zubehör und das Board müssen dieselbe GPIO Funktion unterstützen, wie digitaler Eingang oder Ausgang, I²C, SPI, UART, Strom oder Masse.
• Logikspannung: Raspberry Pi Ltd. gibt 3,3 V GPIO Logik vor, sodass ein angeschlossenes Gerät mit einem nativen 5 V Ausgang eine geeignete Pegelwandlung oder Schnittstellenschaltung benötigt, bevor es einen GPIO Eingang erreicht.
• Mechanische Passung: Die Boardabmessungen, Anschlussposition, Gehäusefreiheit und Stapelanordnung müssen das Zubehördesign aufnehmen, ohne erforderliche Anschlüsse oder Header zu blockieren.
• Softwarekonfiguration: Schnittstellen wie I²C, SPI oder UART müssen möglicherweise aktiviert werden, und das Zubehör benötigt unter Umständen einen unterstützten Treiber, eine Bibliothek, eine Firmwareversion oder eine Pin-Zuordnung.

Diese Bedingungen qualifizieren die GPIO Kompatibilität, da ein Zubehörteil zum physischen Header passen, aber elektrisch oder funktional ungeeignet sein kann. Ein 40-poliges Zubehör kann beispielsweise nicht direkt ohne Anpassung an einen 26-poligen Header angeschlossen werden, während ein mechanisch kompatibles Modul mit einem 5 V Logikausgang für den direkten Anschluss an einen 3,3 V GPIO Eingang ungeeignet bleibt, sofern keine Pegelwandlung bereitgestellt wird. Verdrahtungsfehler, widersprüchliche Pin-Zuordnungen, nicht unterstützte Software oder unzureichende Stromversorgung können ebenfalls den korrekten Betrieb verhindern, selbst wenn das Zubehör auf das Board passt.

Diese Bedingungen qualifizieren die GPIO Kompatibilität, da ein Zubehörteil zum physischen Header passen, aber elektrisch oder funktional ungeeignet sein kann.

Eine breitere Bewertung von Modell, Gehäuse, Stromversorgung und Betriebssystem gehört in die separate Ressource GPIO Kompatibilitätsprüfung und nicht in diese GPIO-spezifische Kriterienzusammenfassung.

Dieses Diagramm ordnet die fünf wichtigsten Kompatibilitätsfaktoren, die Raspberry-Pi-GPIO-Verbindungen betreffen, basierend auf der offiziellen Checkliste.

Dieses Diagramm ordnet die fünf wichtigsten Kompatibilitätsfaktoren, die Raspberry-Pi-GPIO-Verbindungen betreffen, basierend auf der offiziellen Checkliste.

GPIO Zubehör für verschiedene Raspberry Pi Projekte auswählen

Die Auswahl von GPIO Zubehör sollte mit den funktionalen Anforderungen des Projekts beginnen, nicht mit der Anzahl der Funktionen, die ein Zubehör bietet. Ein geeignetes GPIO Zubehör ist eines, das die erforderliche Schnittstelle, die angeschlossene Hardware und die Erweiterungsfähigkeit für das vorgesehene Projekt bietet. Laut Raspberry Pi Ltd. unterstützen Raspberry Pi Boards Schnittstellen wie GPIO, I²C, SPI und UART über den GPIO Header, deswegen sollte die Zubehörauswahl auf die vom angeschlossenen Gerät benötigte Kommunikationsmethode abgestimmt sein, nicht auf Beliebtheit oder Produktkomplexität. :contentReference[oaicite:0]{index=0}

Die Auswahl von GPIO Zubehör sollte mit den funktionalen Anforderungen des Projekts beginnen, nicht mit der Anzahl der Funktionen, die ein Zubehör bietet.

Die folgende Checkliste fasst die wichtigsten Auswahlkriterien vor der Auswahl von GPIO Zubehör zusammen:

• Projektanforderungen: Definieren Sie, ob sich das Projekt auf Sensorik, Motorsteuerung, Displays, Kommunikation, Prototyping oder allgemeine Ein-/Ausgabe konzentriert, da jeder Zweck unterschiedliche Zubehörfähigkeiten erfordert.
• Angeschlossene Hardware: Passen Sie das Zubehör an die vom Gerät benötigte Hardwareschnittstelle an, wie digitales GPIO, I²C, SPI oder UART, und überprüfen Sie, ob das Zubehör die erforderlichen Verbindungen bereitstellt oder unterstützt.
• Erweiterungsfähigkeit: Bestimmen Sie, ob das Projekt einfachen GPIO Zugriff, zusätzliche Schnittstellenschaltungen oder integrierte Hardwarefunktionen erfordert, damit das Zubehör die erforderliche Erweiterungsstufe ohne unnötige Komplexität bietet.
• Elektrische Eignung: Raspberry Pi Ltd. gibt an, dass Raspberry Pi GPIO 3,3 V Logik verwendet, deswegen benötigen Zubehörteile, die an Geräte mit 5 V Logikausgängen angeschlossen sind, eine geeignete Pegelwandlung oder Schnittstellenschaltung, um GPIO Eingänge zu schützen.
• Softwareunterstützung: Bestätigen Sie, dass der erforderliche Treiber, die Firmware oder die Softwarebibliothek für das Raspberry Pi Betriebssystem und das ausgewählte Zubehör verfügbar ist.

Ein Wetterüberwachungsprojekt mit vier I²C-Sensoren profitiert beispielsweise von einem Zubehör, das einen organisierten Zugriff auf den gemeinsamen I²C-Bus bietet, während die gleichen SDA- und SCL-Verbindungen für jeden Sensor beibehalten werden. Im Gegensatz dazu ist ein Robotikprojekt, das zwei Gleichstrommotoren steuert, besser mit einem Zubehör bedient, das einen integrierten Motortreiber enthält, da GPIO Pins allein nicht den Strom liefern können, der zum direkten Antrieb von Motoren erforderlich ist. Diese Beispiele zeigen, dass die Projektanforderungen die Eignung des Zubehörs bestimmen, während die angeschlossene Hardware die erforderliche Schnittstelle und Erweiterungsfähigkeit bestimmt. :contentReference[oaicite:1]{index=1}

Häufige Verdrahtungs-, Konfigurations- und Betriebsprobleme werden separat in GPIO accessory troubleshooting behandelt.

Die Anwendung dieser Auswahlkriterien vor dem Kauf oder der Zusammenstellung eines Raspberry Pi Projekts hilft, ungeeignete Zubehörwahl zu reduzieren und die spätere Konfiguration zu vereinfachen, ohne die Kompatibilität in jeder Implementierung zu garantieren. Häufige Verdrahtungs-, Konfigurations- und Betriebsprobleme werden separat in GPIO accessory troubleshooting behandelt.

Dieses Diagramm zeigt die wichtigsten Auswahlkriterien für ein GPIO-Zubehör für Raspberry Pi, gegliedert nach Projektanforderungen, Schnittstellen- und Erweiterungsbedarf sowie elektrischer und softwaretechnischer Kompatibilität.
