Les accessoires GPIO Raspberry Pi sont des composants matériels qui étendent l'interface GPIO à 40 broches d'une carte Raspberry Pi afin qu'elle puisse communiquer avec du matériel externe tel que des capteurs, des écrans, des relais, des moteurs et des modules de communication via ses broches GPIO. Ces accessoires incluent des cartes d'extension, des cartes HAT, des cartes de dérivation et des composants de connexion qui exposent, organisent ou étendent les signaux GPIO pour différentes applications matérielles. Selon la spécification HAT de Raspberry Pi Ltd., un HAT (Hardware Attached on Top) est une carte additionnelle conçue pour se connecter via le connecteur GPIO à 40 broches du Raspberry Pi en utilisant des dimensions mécaniques définies et une spécification de puce EEPROM d'identification, tandis que les autres accessoires GPIO ne sont pas tenus de suivre cette norme. Cette introduction définit le périmètre général des accessoires GPIO Raspberry Pi plutôt que l'installation, la configuration ou le dépannage.

Cette introduction définit le périmètre général des accessoires GPIO Raspberry Pi plutôt que l'installation, la configuration ou le dépannage.

Les accessoires GPIO Raspberry Pi prennent en charge différentes méthodes de connexion d'une carte Raspberry Pi à du matériel externe, l'accessoire approprié dépendant du modèle de carte, de la disposition du connecteur GPIO, de la prise en charge logicielle et des exigences électriques du périphérique connecté. Les cartes d'extension ajoutent généralement des circuits d'interface ou simplifient le câblage, les cartes HAT fournissent des extensions matérielles standardisées qui se montent directement sur le connecteur d'extension GPIO, et les cartes de dérivation réorganisent les broches GPIO en dispositions qui simplifient le prototypage ou les connexions de circuits externes. Selon Raspberry Pi Ltd., le connecteur GPIO standard du Raspberry Pi contient 40 broches sur les cartes Raspberry Pi pleine taille actuelles qui prennent en charge la spécification HAT, faisant du connecteur physique le point de connexion commun pour de nombreux accessoires GPIO. Pour les lecteurs qui explorent l'écosystème plus large du Raspberry Pi, le centre des accessoires Raspberry Pi place les accessoires GPIO dans l'ensemble plus large des extensions matérielles du Raspberry Pi tout en gardant cette page centrée sur leur objectif, leurs catégories et leurs rôles de connexion.

Table des matières⌄

Comprendre les accessoires GPIO Raspberry Pi et leur rôle

Les accessoires GPIO Raspberry Pi sont des composants matériels qui se connectent aux broches GPIO d'une carte Raspberry Pi pour étendre l'interaction de la carte avec les dispositifs connectés via des fonctions d'entrée, de sortie, de communication ou d'interface. Ils offrent des fonctionnalités d'extension en exposant les signaux GPIO, en simplifiant les connexions électriques ou en ajoutant du matériel d'interface tout en utilisant le connecteur GPIO du Raspberry Pi comme point de connexion principal. Selon la documentation GPIO et HAT de Raspberry Pi Ltd., les accessoires GPIO s'interfacent avec la carte via le connecteur GPIO standard, bien que les fonctions disponibles dépendent de la conception de l'accessoire plutôt que du seul connecteur GPIO.

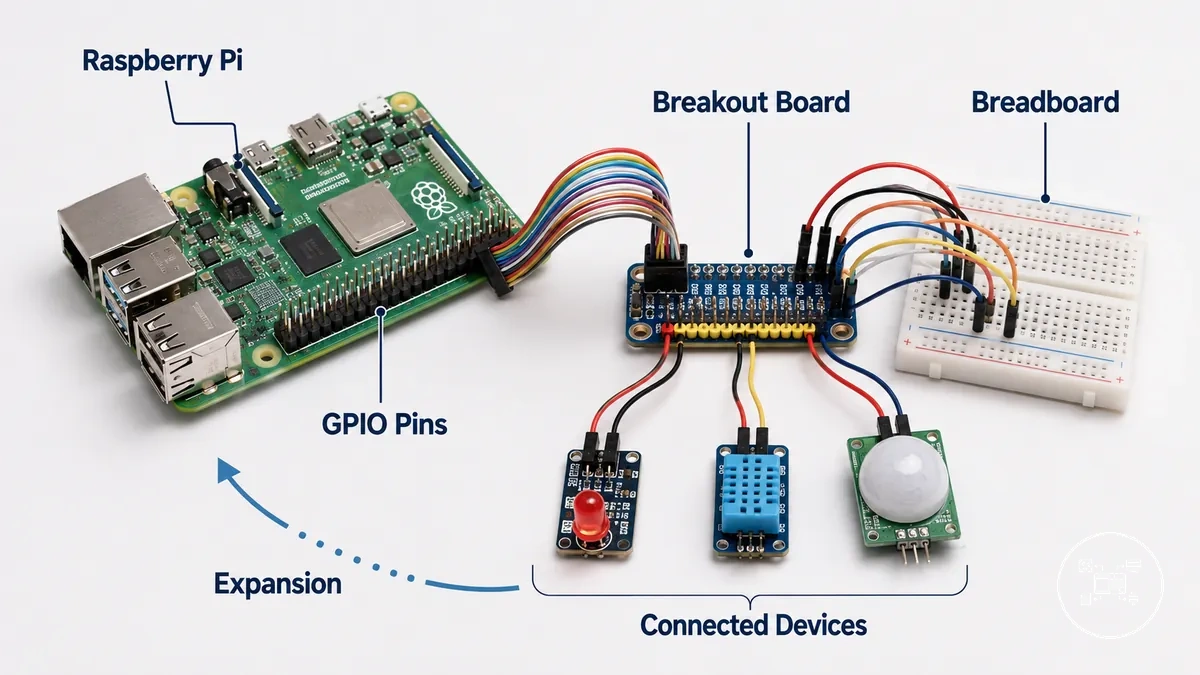

Les broches GPIO constituent l'interface électrique entre la carte Raspberry Pi et le matériel externe, le connecteur GPIO standard du Raspberry Pi fournissant 40 broches physiques sur les modèles Raspberry Pi pleine taille actuels. Raspberry Pi Ltd. précise que ces broches incluent des signaux d'alimentation, de masse et des signaux GPIO programmables dédiés, tandis que certaines broches prennent en charge des interfaces matérielles telles que I²C, SPI et UART. Les accessoires GPIO Raspberry Pi utilisent ces fonctions de broches prédéfinies pour connecter des composants matériels sans les remplacer. Par exemple, une carte de dérivation GPIO à 40 broches achemine chaque broche du connecteur vers une plaque d'essai via un câble ruban, permettant de prototyper plus facilement les dispositifs connectés tout en préservant les affectations originales des broches GPIO.

Les accessoires GPIO Raspberry Pi utilisent ces fonctions de broches prédéfinies pour connecter des composants matériels sans les remplacer.

Les accessoires GPIO Raspberry Pi incluent des cartes d'extension, des cartes de dérivation, des composants d'interface et des modules matériels qui étendent l'accès aux broches GPIO sans modifier les capacités de traitement de base de la carte Raspberry Pi. Leur rôle est d'améliorer la connectivité électrique, l'accès aux signaux ou l'intégration matérielle plutôt que de définir la configuration logicielle, les procédures d'installation ou la compatibilité des cartes. La compatibilité reste déterminée par des facteurs tels que la disposition du connecteur GPIO, les interfaces électriques prises en charge, la tension de fonctionnement, la conception de l'accessoire et la prise en charge logicielle, qui sont des sujets distincts de la définition des accessoires GPIO Raspberry Pi.

Cartes d'extension GPIO, HAT et composants de dérivation

Les cartes d'extension GPIO, les cartes HAT et les cartes de dérivation sont les trois principales catégories d'accessoires GPIO Raspberry Pi, et elles se distinguent par leur méthode de connexion, leur objectif d'extension et leur interaction avec le matériel connecté. Selon Raspberry Pi Ltd., un HAT (Hardware Attached on Top) est une carte additionnelle qui suit la spécification HAT officielle en se connectant directement au connecteur GPIO à 40 broches du Raspberry Pi et en prenant en charge une puce EEPROM d'identification, tandis que les cartes d'extension GPIO et les cartes de dérivation ne sont pas tenues de répondre à cette spécification. Ces catégories offrent différentes approches pour étendre les fonctionnalités GPIO plutôt que de représenter différentes normes GPIO.

Ces catégories offrent différentes approches pour étendre les fonctionnalités GPIO plutôt que de représenter différentes normes GPIO.

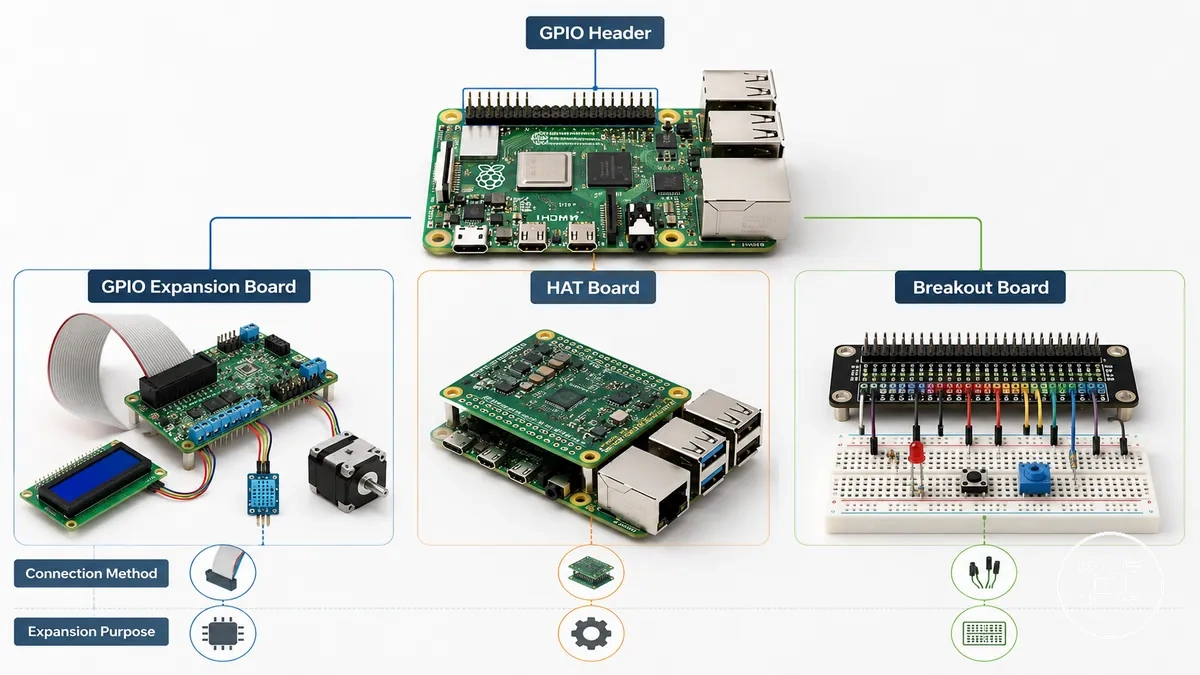

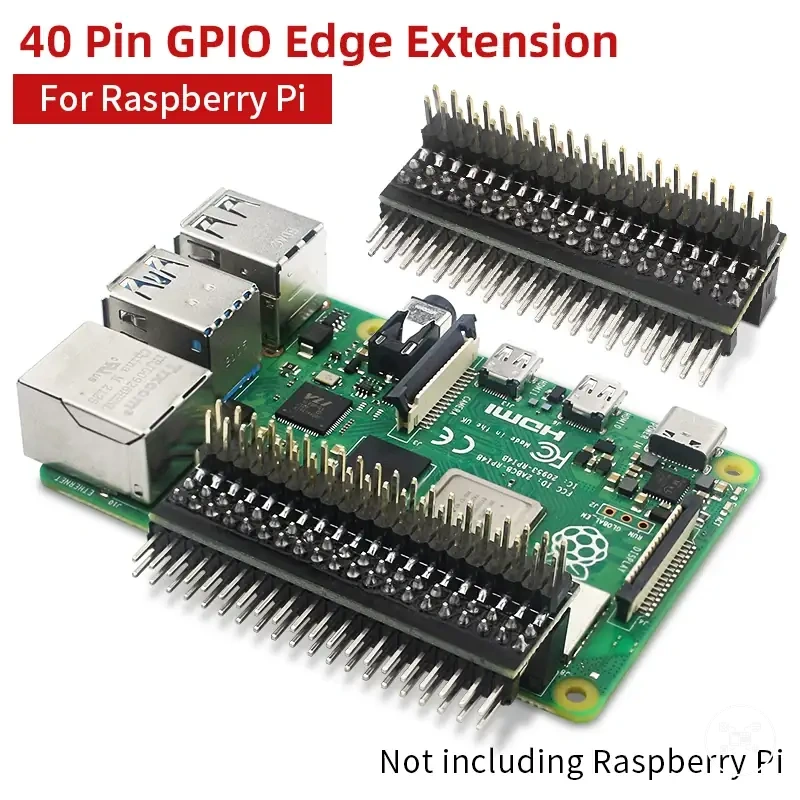

Les cartes d'extension GPIO étendent généralement les connexions en distribuant les signaux GPIO, en ajoutant des circuits d'interface ou en fournissant des borniers et des connexions par câble ruban pour le matériel externe. Les cartes HAT se connectent directement au connecteur GPIO du Raspberry Pi et intègrent des fonctions matérielles telles que des écrans, des pilotes de moteur ou des interfaces de communication tout en se conformant à la spécification HAT du Raspberry Pi. Les cartes de dérivation exposent les 40 broches du connecteur GPIO du Raspberry Pi via des connecteurs clairement étiquetés, des blocs de jonction ou des dispositions pour plaques d'essai afin de simplifier le prototypage sans modifier les fonctions originales des broches. Par exemple, une carte de dérivation standard à 40 broches fait correspondre les 40 broches du connecteur à des connexions individuelles sur plaque d'essai, permettant aux ingénieurs ou aux amateurs d'accéder à chaque signal séparément pendant le développement du circuit.

Les caractéristiques suivantes résument les différences entre ces catégories d'accessoires GPIO :

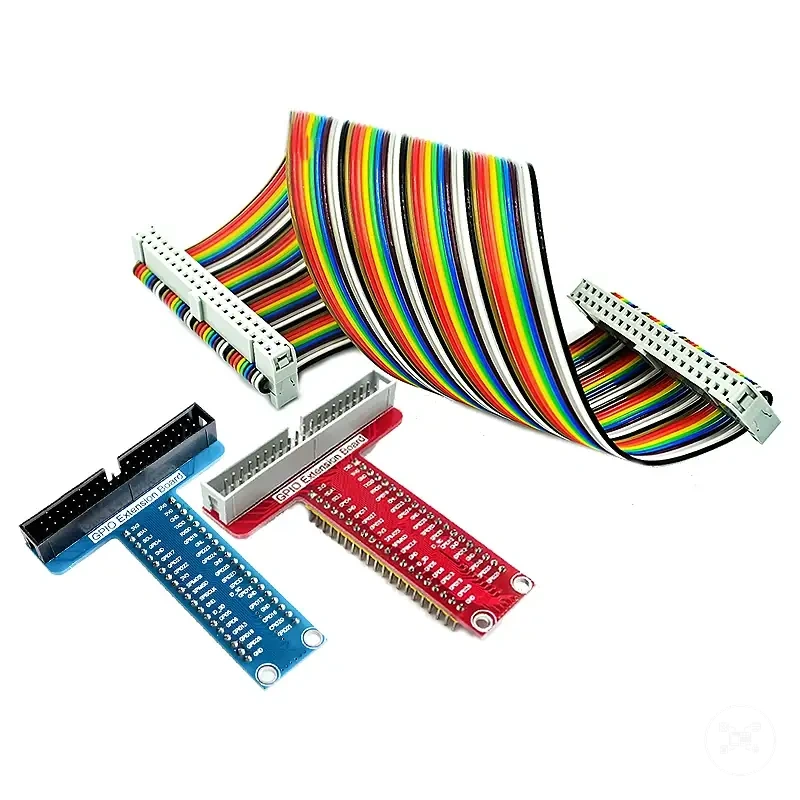

• Cartes d'extension GPIO : L'objectif d'extension est de simplifier le câblage, de distribuer les signaux GPIO ou de fournir des circuits d'interface entre la carte Raspberry Pi et le matériel connecté.
• Cartes HAT : La méthode de connexion est le montage direct sur le connecteur GPIO à 40 broches selon la spécification mécanique et électrique HAT du Raspberry Pi, avec des capacités matérielles déterminées par la conception de chaque HAT.
• Cartes de dérivation : L'objectif d'extension est un accès organisé aux broches GPIO pour les plaques d'essai, les équipements de test ou les connexions par bornier, tout en préservant les affectations originales des broches GPIO du Raspberry Pi.
• Méthode de connexion : Les cartes HAT se montent directement sur le connecteur GPIO, tandis que les cartes d'extension GPIO et les cartes de dérivation se connectent généralement par câbles rubans, connecteurs à broches ou interfaces à bornes selon leur conception.

Ces différences de catégories aident à définir l'interaction matérielle prévue plutôt qu'à indiquer la qualité ou la capacité du produit. Les cartes de dérivation privilégient l'accessibilité des broches pour le prototypage, les cartes HAT privilégient l'extension matérielle intégrée via le connecteur GPIO, et les cartes d'extension GPIO privilégient la flexibilité de connexion pour les dispositifs connectés. Le choix de la catégorie appropriée dépend de la méthode de connexion requise, de l'objectif d'extension et du type de matériel externe connecté, plutôt que de supposer qu'une catégorie est universellement plus performante qu'une autre.

Connecter les capteurs, modules et composants via GPIO

Dans un projet Raspberry Pi typique, les accessoires GPIO connectent la carte à des capteurs, modules et autres composants externes en exposant le connecteur GPIO à 40 broches du Raspberry Pi sous une forme plus accessible. Selon Raspberry Pi Ltd., le connecteur standard à 40 broches combine des broches GPIO programmables avec des connexions dédiées 3,3 V, 5 V, masse, I²C, SPI, UART et PWM, de sorte que l'interaction entre le matériel connecté dépend du choix de la bonne interface, de la bonne affectation des broches et de la bonne tension de fonctionnement plutôt que d'utiliser chaque broche GPIO de manière interchangeable.

Les accessoires GPIO prennent en charge différents schémas de connexion selon le matériel connecté et les exigences du projet.

Les accessoires GPIO prennent en charge différents schémas de connexion selon le matériel connecté et les exigences du projet. Les scénarios d'utilisation courants incluent :

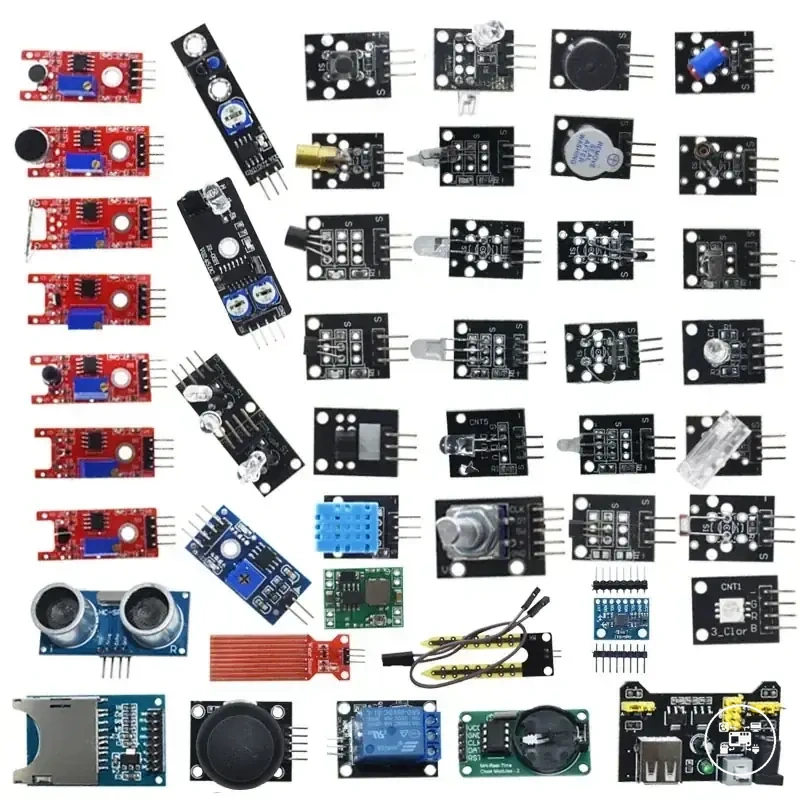

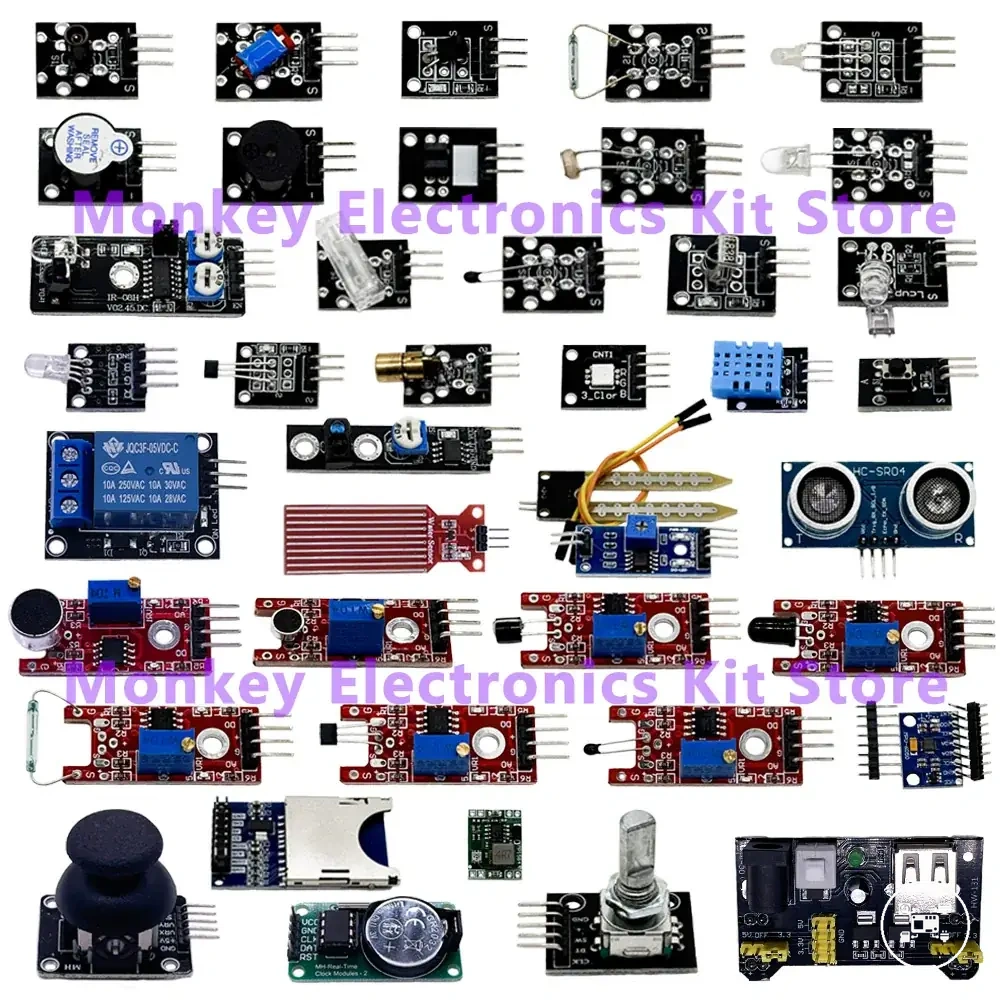

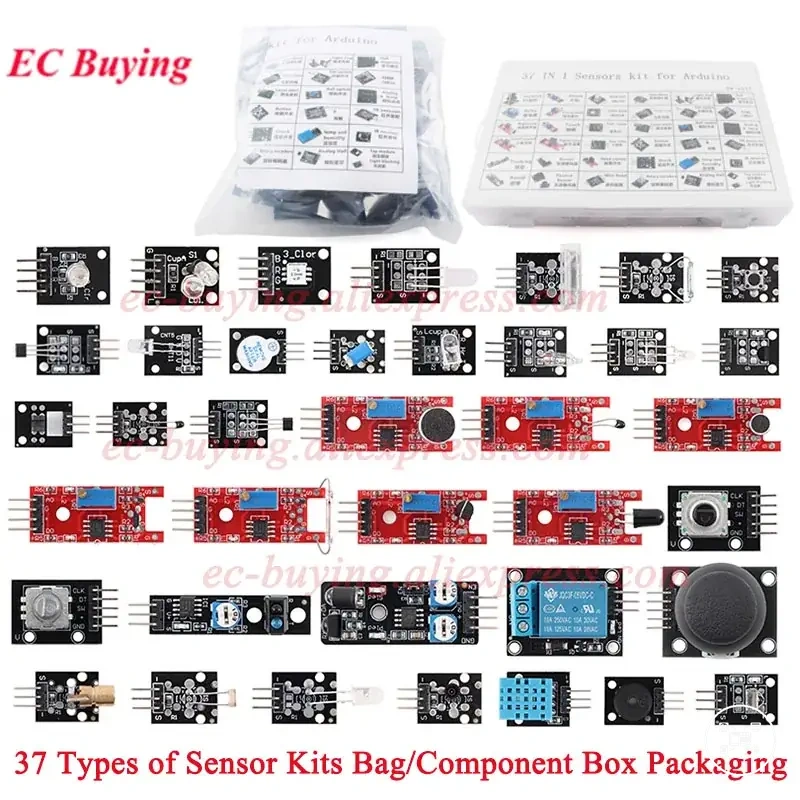

• Capteurs : les capteurs de température, d'humidité, de mouvement, de pression et de lumière communiquent généralement par des broches GPIO numériques ou des interfaces série telles que I²C ou SPI, selon le module capteur.
• Modules : les modules relais, les pilotes de moteur, les écrans, les récepteurs GPS, les lecteurs RFID et les modules de communication combinent généralement des signaux de commande GPIO avec des connexions d'alimentation et de masse dédiées.
• Composants externes : les LED, boutons poussoirs, buzzers et composants périphériques similaires se connectent normalement via des cartes de dérivation, des cartes d'extension ou des plaques d'essai qui simplifient les connexions GPIO pendant le développement.
• Condition de configuration : une interaction réussie dépend de la correspondance entre le protocole de communication, l'affectation des broches GPIO, la tension logique et la configuration logicielle pris en charge par le Raspberry Pi et le composant connecté.

Les accessoires GPIO ne déterminent pas le comportement matériel par eux-mêmes car la communication dépend des exigences du dispositif connecté. Par exemple, un capteur environnemental I²C peut partager le bus SDA et SCL avec plusieurs dispositifs compatibles, tandis qu'un capteur de mouvement PIR utilise généralement un seul signal GPIO numérique avec l'alimentation et la masse. Raspberry Pi Ltd. précise que les broches GPIO fonctionnent en logique 3,3 V ; connecter une sortie logique native 5 V directement à une entrée GPIO peut endommager le processeur à moins d'utiliser un décalage de niveau ou des circuits d'interface appropriés. Planifier les connexions GPIO en fonction des exigences du projet aide à réduire les conflits de câblage, et project accessory planning fournit des exemples de sélection d'accessoires GPIO adaptés pour différentes applications.

Les accessoires GPIO ne déterminent pas le comportement matériel par eux-mêmes car la communication dépend des exigences du dispositif connecté.

Les lecteurs qui ont besoin d'instructions complètes de câblage, de configuration d'interface et de préparation logicielle peuvent consulter le guide sur setting up GPIO accessories, qui couvre l'ensemble du processus d'installation sans le répéter ici.

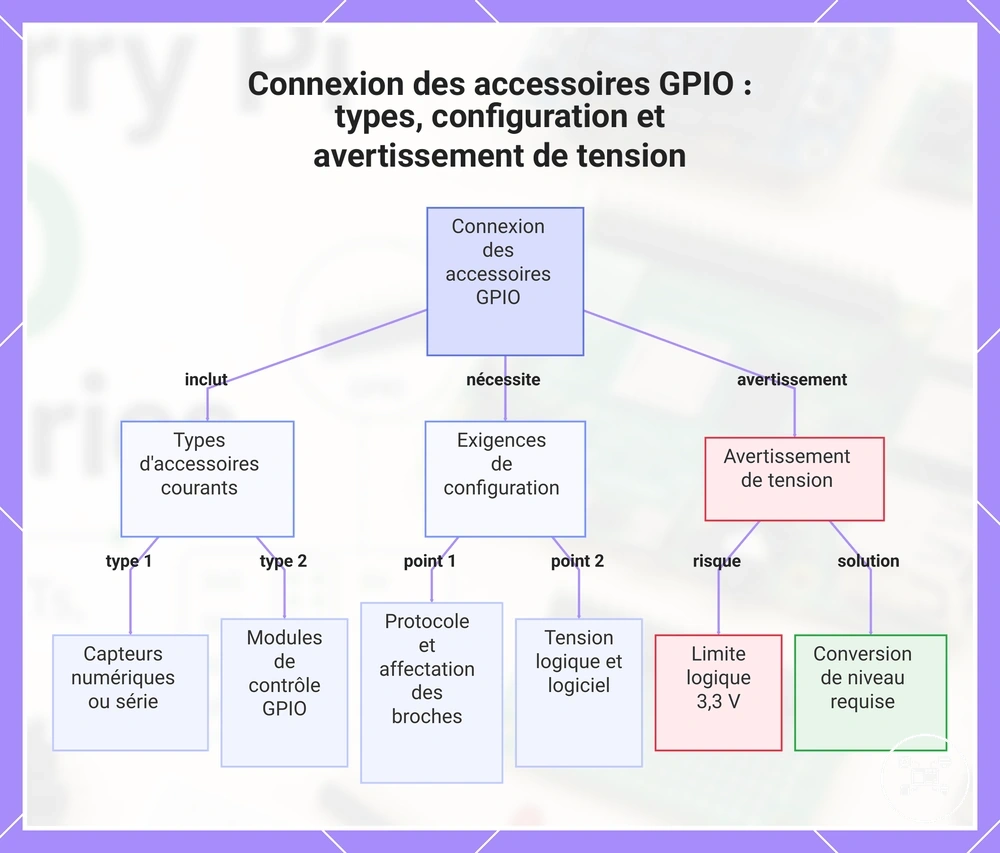

Ce diagramme montre les principaux types d'accessoires GPIO, les exigences de configuration pour une interaction réussie et l'avertissement critique de tension pour les connexions GPIO du Raspberry Pi.

Ce diagramme montre les principaux types d'accessoires GPIO, les exigences de configuration pour une interaction réussie et l'avertissement critique de tension pour les connexions GPIO du Raspberry Pi.

Connexions GPIO Raspberry Pi et facteurs de compatibilité

La compatibilité GPIO dépend de la correspondance entre la carte Raspberry Pi, la conception de l'accessoire, le matériel connecté et la configuration, plutôt que du seul connecteur GPIO. Selon Raspberry Pi Ltd., les cartes Raspberry Pi pleine taille actuelles utilisent un connecteur GPIO à 40 broches, tandis que les premiers modèles Raspberry Pi utilisaient un connecteur à 26 broches ; la disposition du connecteur de la carte est donc le premier élément de connexion à vérifier. Les interfaces électriques, la tension logique, le câblage, l'ajustement mécanique et la prise en charge logicielle déterminent ensuite si l'accessoire peut fonctionner comme prévu.

Les interfaces électriques, la tension logique, le câblage, l'ajustement mécanique et la prise en charge logicielle déterminent ensuite si l'accessoire peut fonctionner comme prévu.

La liste de contrôle suivante organise les principaux facteurs de compatibilité qui affectent une connexion GPIO :

• Disposition du connecteur : L'accessoire doit correspondre à la disposition GPIO à 26 ou 40 broches de la carte Raspberry Pi, ou utiliser un adaptateur documenté qui préserve le mappage des broches requis.
• Interface électrique : L'accessoire et la carte doivent prendre en charge la même fonction GPIO, telle que l'entrée ou la sortie numérique, I²C, SPI, UART, l'alimentation ou la masse.
• Tension logique : Raspberry Pi Ltd. spécifie une logique GPIO 3,3 V ; un dispositif connecté avec une sortie native 5 V nécessite donc un décalage de niveau ou des circuits d'interface appropriés avant d'atteindre une entrée GPIO.
• Ajustement mécanique : Les dimensions de la carte, la position du connecteur, le dégagement du boîtier et la disposition d'empilement doivent s'adapter à la conception de l'accessoire sans obstruer les ports ou connecteurs requis.
• Configuration logicielle : Les interfaces telles que I²C, SPI ou UART peuvent devoir être activées, et l'accessoire peut nécessiter un pilote, une bibliothèque, une version de micrologiciel ou une affectation de broches pris en charge.

Ces conditions qualifient la compatibilité GPIO car un accessoire peut correspondre au connecteur physique tout en restant électriquement ou fonctionnellement inadapté. Par exemple, un accessoire à 40 broches ne peut pas se connecter directement à un connecteur à 26 broches sans adaptation, tandis qu'un module mécaniquement compatible avec une sortie logique 5 V reste inadapté pour une connexion directe à une entrée GPIO 3,3 V à moins qu'un décalage de niveau ne soit fourni. Des erreurs de câblage, des affectations de broches conflictuelles, un logiciel non pris en charge ou une alimentation inadéquate peuvent empêcher un fonctionnement correct même lorsque l'accessoire s'adapte à la carte.

Ces conditions qualifient la compatibilité GPIO car un accessoire peut correspondre au connecteur physique tout en restant électriquement ou fonctionnellement inadapté.

L'évaluation plus large du modèle, du boîtier, de l'alimentation et du système d'exploitation relève de la ressource dédiée contrôle de compatibilité GPIO plutôt que de ce résumé de critères spécifiques au GPIO.

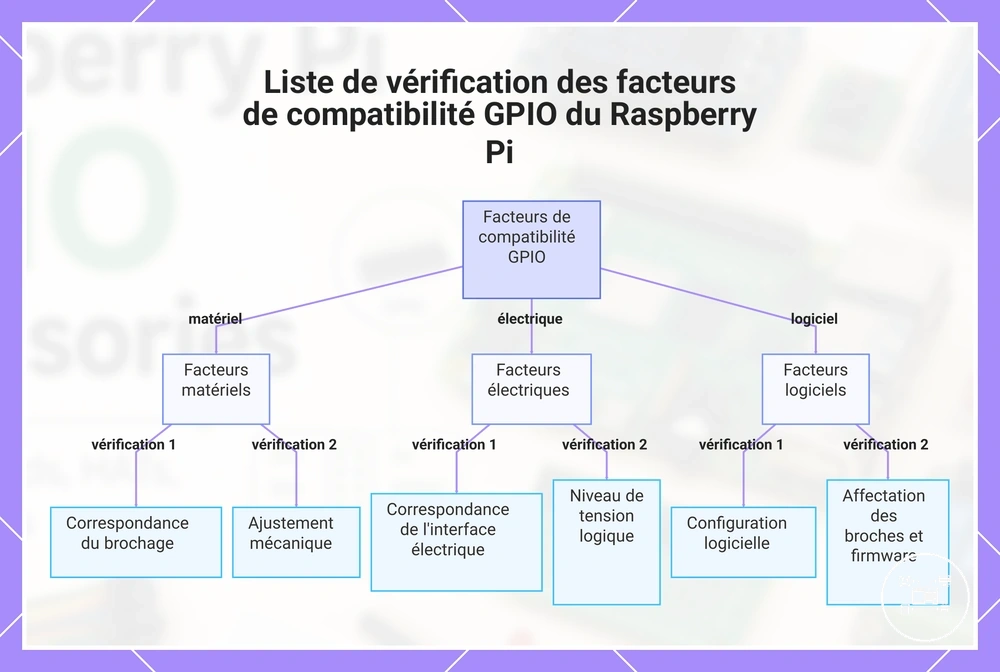

Ce graphique organise les cinq principaux facteurs de compatibilité qui affectent les connexions GPIO du Raspberry Pi, selon la liste de vérification officielle.

Ce graphique organise les cinq principaux facteurs de compatibilité qui affectent les connexions GPIO du Raspberry Pi, selon la liste de vérification officielle.

Choisir des accessoires GPIO pour différents projets Raspberry Pi

Le choix des accessoires GPIO doit commencer par les exigences fonctionnelles du projet plutôt que par le nombre de fonctionnalités offertes par un accessoire. Un accessoire GPIO adapté est celui qui correspond à l'interface requise, au matériel connecté et à la capacité d'extension pour le projet visé. Selon Raspberry Pi Ltd., les cartes Raspberry Pi prennent en charge les interfaces GPIO, I²C, SPI et UART via le connecteur GPIO ; la sélection de l'accessoire doit donc s'aligner sur la méthode de communication requise par le dispositif connecté plutôt que sur la popularité ou la complexité du produit. :contentReference[oaicite:0]{index=0}

Un accessoire GPIO adapté est celui qui correspond à l'interface requise, au matériel connecté et à la capacité d'extension pour le projet visé.

La liste de contrôle suivante organise les principaux critères de sélection avant de choisir des accessoires GPIO :

• Exigences du projet : Définir si le projet se concentre sur la détection, le contrôle de moteur, les écrans, la communication, le prototypage ou les entrées/sorties générales, car chaque objectif nécessite des capacités d'accessoire différentes.
• Matériel connecté : Faire correspondre l'accessoire à l'interface matérielle requise par le dispositif, comme GPIO numérique, I²C, SPI ou UART, et vérifier que l'accessoire expose ou prend en charge les connexions nécessaires.
• Capacité d'extension : Déterminer si le projet nécessite un simple accès GPIO, des circuits d'interface supplémentaires ou des fonctions matérielles intégrées afin que l'accessoire fournisse le niveau d'extension requis sans complexité inutile.
• Adéquation électrique : Raspberry Pi Ltd. précise que le GPIO du Raspberry Pi utilise une logique 3,3 V ; les accessoires connectés à des dispositifs avec des sorties logiques 5 V nécessitent un décalage de niveau ou des circuits d'interface appropriés pour protéger les entrées GPIO.
• Prise en charge logicielle : Confirmer que le pilote, le micrologiciel ou la bibliothèque logicielle requis est disponible pour le système d'exploitation du Raspberry Pi et l'accessoire sélectionné.

Par exemple, un projet de surveillance météo utilisant quatre capteurs I²C bénéficie d'un accessoire qui offre un accès organisé au bus I²C partagé tout en maintenant les mêmes connexions SDA et SCL pour chaque capteur. En revanche, un projet de robotique contrôlant deux moteurs à courant continu est mieux servi par un accessoire avec un pilote de moteur intégré car les broches GPIO seules ne peuvent pas fournir le courant nécessaire pour alimenter les moteurs directement. Ces exemples montrent que les exigences du projet déterminent l'adéquation de l'accessoire, tandis que le matériel connecté détermine l'interface et la capacité d'extension requises. :contentReference[oaicite:1]{index=1}

Les problèmes courants de câblage, de configuration et de fonctionnement sont traités séparément dans GPIO accessory troubleshooting .

Appliquer ces critères de sélection avant d'acheter ou d'assembler un projet Raspberry Pi aide à réduire les choix d'accessoires inadaptés et simplifie la configuration ultérieure sans garantir la compatibilité dans chaque mise en œuvre. Les problèmes courants de câblage, de configuration et de fonctionnement sont traités séparément dans GPIO accessory troubleshooting.

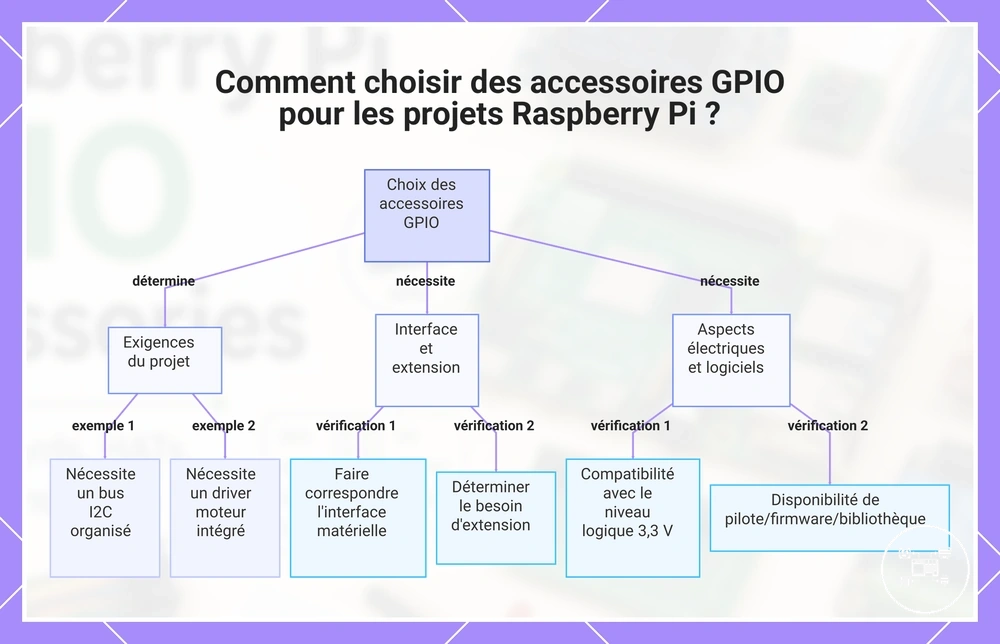

Ce schéma présente les principaux critères de choix d'un accessoire GPIO pour Raspberry Pi, organisés selon les besoins du projet, les besoins d'interface et d'extension, et la compatibilité électrique et logicielle.

Ce schéma présente les principaux critères de choix d'un accessoire GPIO pour Raspberry Pi, organisés selon les besoins du projet, les besoins d'interface et d'extension, et la compatibilité électrique et logicielle.
