Boîtiers Raspberry Pi : protection, compatibilité et options de refroidissement
Un boîtier Raspberry Pi est un boîtier de protection conçu pour accueillir une carte Raspberry Pi tout en conservant l'accès à ses ports, connecteurs et fonctionnalités de refroidissement. Les boîtiers Raspberry Pi doivent être évalués selon quatre critères principaux : la compatibilité avec le modèle spécifique de Raspberry Pi, la protection physique, la capacité de refroidissement et le dégagement pour les accessoires connectés. Selon Raspberry Pi Ltd., chaque génération de Raspberry Pi possède des dimensions de carte, des dispositions de connecteurs et des positions de trous de montage différentes ; un boîtier conçu pour un modèle ne doit pas être présumé compatible avec un autre modèle.
Un boîtier Raspberry Pi est un boîtier de protection conçu pour accueillir une carte Raspberry Pi tout en conservant l'accès à ses ports, connecteurs et fonctionnalités de refroidissement.

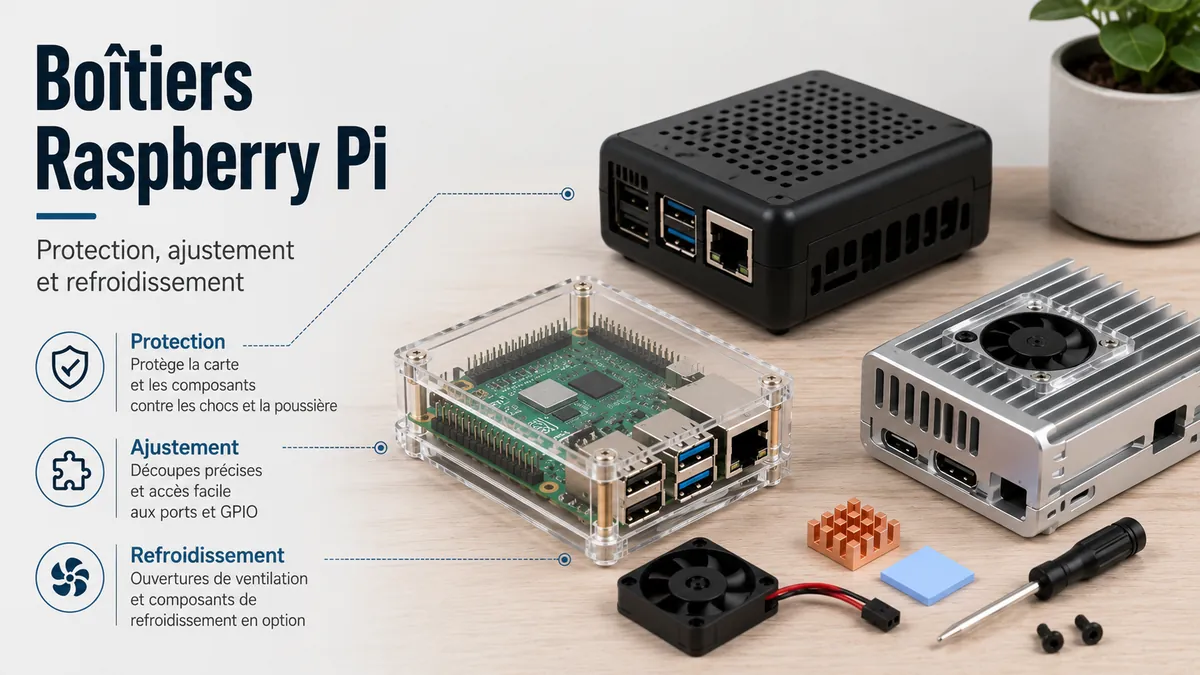

Les boîtiers Raspberry Pi établissent l'environnement de fonctionnement de la carte en protégeant les composants électroniques des contacts accidentels, de la poussière et des impacts mécaniques mineurs, tout en permettant au matériel de fonctionner dans ses conditions thermiques prévues. La compatibilité du boîtier est déterminée par le modèle exact de la carte, les HAT ou cartes d'extension installés, les dissipateurs thermiques, le matériel de refroidissement actif, les dispositifs de stockage, les câbles d'affichage et autres périphériques connectés, plutôt que par la seule marque Raspberry Pi. Cet article évalue les boîtiers Raspberry Pi à travers ces relations de compatibilité, de protection, d'ajustement et de refroidissement avant d'aborder les caractéristiques individuelles des boîtiers.
Les performances de refroidissement dépendent de la conception du boîtier plutôt que de la seule présence d'un boîtier.
Les performances de refroidissement dépendent de la conception du boîtier plutôt que de la seule présence d'un boîtier. Selon Raspberry Pi Ltd., le dissipateur actif officiel du Raspberry Pi 5 (Active Cooler) combine un dissipateur thermique en aluminium avec un ventilateur à contrôle de température pour le Raspberry Pi 5, tandis que les boîtiers passifs s'appuient sur des ouvertures de ventilation, des matériaux thermoconducteurs ou des dissipateurs intégrés pour dissiper la chaleur. Par exemple, un Raspberry Pi 5 équipé du dissipateur actif officiel nécessite un boîtier spécialement conçu pour accueillir ce dissipateur, tandis que de nombreux boîtiers compacts pour Raspberry Pi 4 n'offrent pas un dégagement interne suffisant, ce qui rend le modèle de carte et le matériel de refroidissement des critères de compatibilité tout aussi importants.
Table des matières
Boîtiers Raspberry Pi pour la protection de la carte

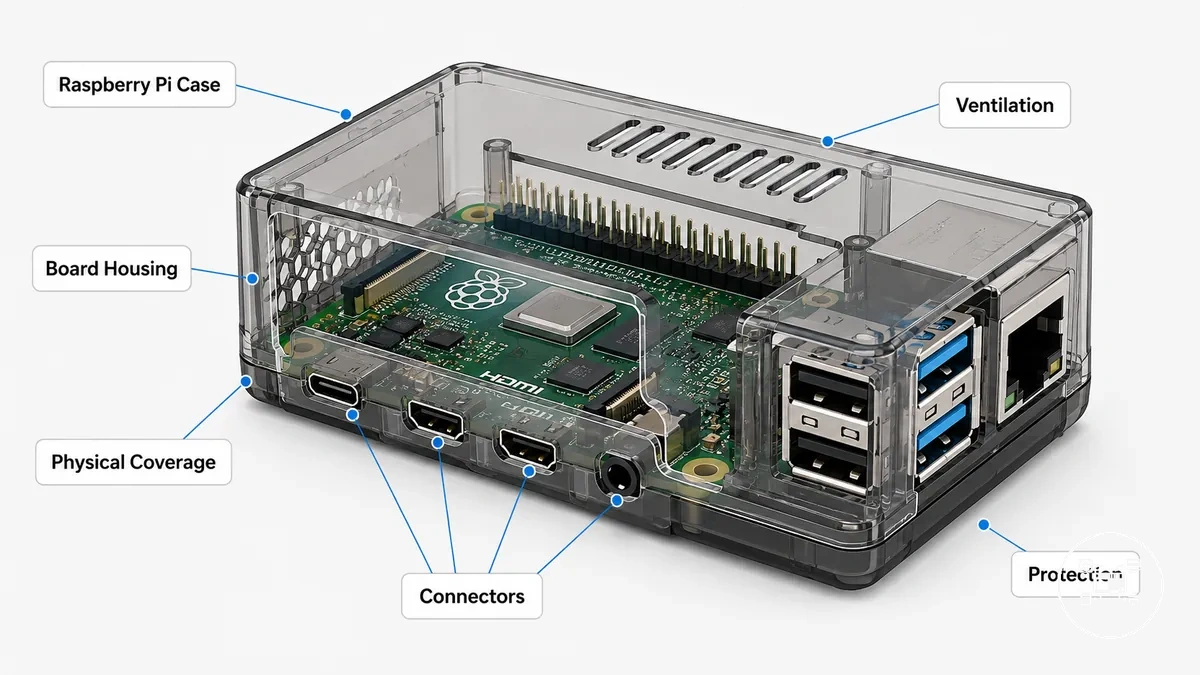

Un boîtier ou carter Raspberry Pi est un logement protecteur qui contient une carte Raspberry Pi tout en assurant une couverture physique, l'accès aux connecteurs externes et l'espace pour un matériel de refroidissement compatible. Selon Raspberry Pi Ltd., les boîtiers officiels sont conçus pour des modèles de Raspberry Pi spécifiques, car les dimensions des cartes, l'emplacement des connecteurs et la disposition des trous de montage diffèrent entre les générations. Un boîtier Raspberry Pi protège principalement la carte électronique des contacts accidentels, d'une exposition légère à la poussière et des impacts mécaniques mineurs, mais le degré de protection dépend du matériau de l'enceinte, de sa conception structurelle et de sa ventilation plutôt que de la seule présence d'un boîtier.
Les accessoires Raspberry Pi sont des ajouts matériels qui étendent, alimentent, refroidissent, fixent ou protègent un système Raspberry Pi, et un boîtier Raspberry Pi est l'accessoire spécifiquement destiné au logement de la carte et à sa protection physique. Avant de comparer les matériaux ou les conceptions de refroidissement, il est utile de reconnaître que la construction du boîtier détermine la mesure dans laquelle la carte est couverte, si les broches GPIO restent exposées et si des dissipateurs thermiques ou un refroidissement actif peuvent être installés.
Selon Raspberry Pi Ltd. et les spécifications des fabricants PiShop US et SunFounder, les boîtiers sont disponibles dans des conceptions fermées, ventilées, en aluminium, en acrylique et compatibles avec un ventilateur, chacune offrant une couverture physique et une capacité de refroidissement différentes. Par exemple, le boîtier officiel Raspberry Pi 5 est conçu spécifiquement pour la carte Raspberry Pi 5 et prend en charge le dissipateur actif officiel, tandis qu'un boîtier Raspberry Pi 4 n'offre pas la même disposition interne ni le même alignement des connecteurs pour le Raspberry Pi 5, ce qui montre que la protection dépend à la fois de la conception du boîtier et du modèle de carte visé.
Types et matériaux des boîtiers Raspberry Pi

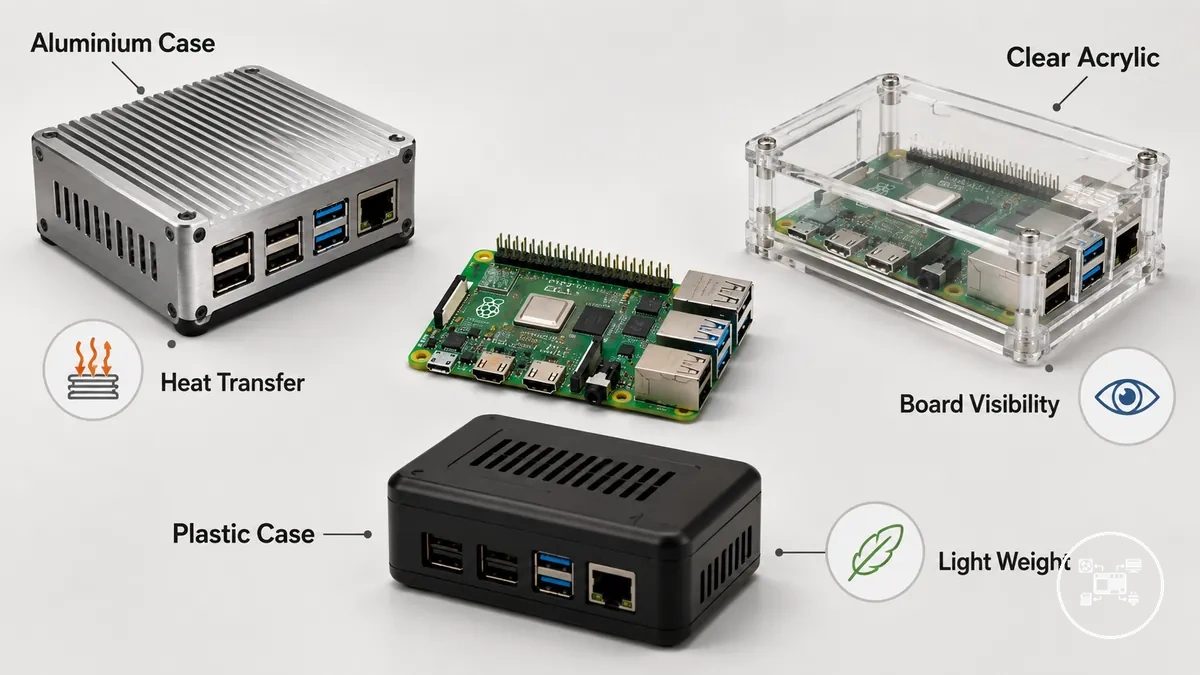

Les types de boîtiers Raspberry Pi sont principalement classés selon leur matériau d'enceinte et leur conception structurelle, et ces attributs déterminent l'équilibre entre protection physique, accessibilité, poids et gestion thermique. Selon Raspberry Pi Ltd., les boîtiers officiels sont fabriqués pour des générations spécifiques de cartes Raspberry Pi, car les dimensions des cartes et la disposition des connecteurs diffèrent entre les modèles. Les matériaux de boîtier les plus courants sont l'aluminium, l'acrylique et le plastique moulé, chacun prenant en charge différentes conditions d'utilisation sans représenter un choix universellement supérieur.
Les principales différences entre les matériaux deviennent plus claires en comparant la manière dont chaque boîtier prend en charge l'utilisation quotidienne.
Les principales différences entre les matériaux deviennent plus claires en comparant la manière dont chaque boîtier prend en charge l'utilisation quotidienne.
- Boîtier en aluminium : L'aluminium offre une rigidité mécanique élevée et une conductivité thermique élevée, permettant à de nombreuses conceptions de transférer la chaleur du processeur vers le boîtier via des pads thermiques. Selon Raspberry Pi Ltd. et les fabricants de boîtiers reconnus, les boîtiers en aluminium sont couramment choisis pour les charges de travail continues où la dissipation thermique passive est bénéfique, bien qu'ils soient généralement plus lourds que les alternatives en plastique ou en acrylique.
- Boîtier transparent : Les boîtiers en acrylique transparent privilégient la visibilité en exposant la carte Raspberry Pi, le connecteur GPIO, les LED d'état et les composants internes tout en offrant une protection de base contre les contacts accidentels et la poussière. Leur poids réduit les rend particulièrement adaptés aux projets éducatifs, aux démonstrations et aux systèmes de prototype où une inspection fréquente est nécessaire.
- Boîtier de protection : Les boîtiers de protection en ABS ou en polycarbonate injecté offrent un équilibre entre légèreté, résistance aux chocs et accès facile aux ports externes. Selon Raspberry Pi Ltd., les boîtiers en plastique officiels sont conçus pour correspondre aux positions des connecteurs et aux points de montage de leur modèle Raspberry Pi cible, ce qui facilite une installation simple sans modification de la carte.
Le choix du matériau influence les conditions d'utilisation pratiques via des propriétés physiques mesurables plutôt que par des arguments marketing. Par exemple, l'aluminium a une conductivité thermique d'environ 205 W/m·K, tandis que l'acrylique est généralement autour de 0,2 W/m·K, ce qui rend l'aluminium nettement plus efficace pour évacuer la chaleur des composants lorsque le boîtier est conçu comme dissipateur thermique. Ces valeurs, rapportées par les références standard en ingénierie des matériaux, expliquent pourquoi les boîtiers en aluminium prennent généralement en charge le refroidissement passif plus efficacement, tandis que les boîtiers en acrylique transparent et en plastique de protection privilégient la visibilité, le poids réduit et la manipulation quotidienne plutôt que le transfert de chaleur.
Compatibilité des boîtiers Raspberry Pi avec les cartes et accessoires
La compatibilité des boîtiers Raspberry Pi dépend de l'adéquation du boîtier avec le modèle de carte Raspberry Pi correct et de la vérification que les accessoires installés tiennent dans le boîtier. Selon Raspberry Pi Ltd., le Raspberry Pi 5, le Raspberry Pi 4 Model B, la série Raspberry Pi Zero et les produits Compute Module utilisent des dimensions de carte, des dispositions de connecteurs et des positions de trous de montage différentes ; un boîtier fabriqué pour une famille ne doit donc pas être présumé compatible avec une autre. La compatibilité d'un boîtier Raspberry Pi doit être confirmée en fonction du modèle de carte, de l'ajustement mécanique et des accessoires installés avant l'achat ou l'installation.
La compatibilité d'un boîtier Raspberry Pi doit être confirmée en fonction du modèle de carte, de l'ajustement mécanique et des accessoires installés avant l'achat ou l'installation.
Utilisez ces vérifications de compatibilité des boîtiers pour confirmer l'ajustement avant de choisir un boîtier Raspberry Pi :
- Modèle de carte : Faites correspondre le boîtier au modèle exact de Raspberry Pi, car la taille du PCB, le placement des connecteurs et l'emplacement des trous de montage diffèrent entre les générations de cartes selon Raspberry Pi Ltd.
- Alignement des montages : Vérifiez que tous les trous de montage s'alignent avec la carte afin qu'elle puisse être fixée sans contrainte mécanique ni modification.
- Dégagement pour les HAT : Vérifiez la hauteur interne du boîtier si un HAT, un PoE HAT, une carte d'extension GPIO ou un autre accessoire empilé est installé. Les boîtiers à profil bas ne peuvent souvent pas se fermer lorsque des cartes d'extension de pleine hauteur sont installées.
- Espace pour les accessoires de refroidissement : Confirmez un dégagement suffisant pour les dissipateurs thermiques, le dissipateur actif du Raspberry Pi 5 (Active Cooler), les ensembles de ventilateurs, les câbles de caméra, les adaptateurs SSD ou les nappes d'affichage, car ces composants peuvent empêcher la fermeture du boîtier.
- Accessibilité des ports : Assurez-vous que les ouvertures du boîtier correspondent à chaque interface nécessaire, notamment USB, HDMI, Ethernet, GPIO, caméra, affichage, alimentation et, le cas échéant, la carte microSD.
La compatibilité doit être évaluée pour la configuration matérielle complète plutôt que pour la carte seule. Par exemple, Raspberry Pi Ltd. précise que le dissipateur actif officiel du Raspberry Pi 5 (Active Cooler) est conçu exclusivement pour le Raspberry Pi 5 ; un boîtier pour Raspberry Pi 5 qui accueille ce dissipateur nécessite donc un dégagement interne plus important que celui que la plupart des boîtiers pour Raspberry Pi 4 offrent. De même, une carte qui s'adapte physiquement à un boîtier peut devenir incompatible si un HAT de pleine hauteur ou un dissipateur surdimensionné dépasse l'espace interne disponible du boîtier, ce qui rend les dimensions des accessoires tout aussi importantes que la compatibilité de la carte.
La compatibilité doit être évaluée pour la configuration matérielle complète plutôt que pour la carte seule.

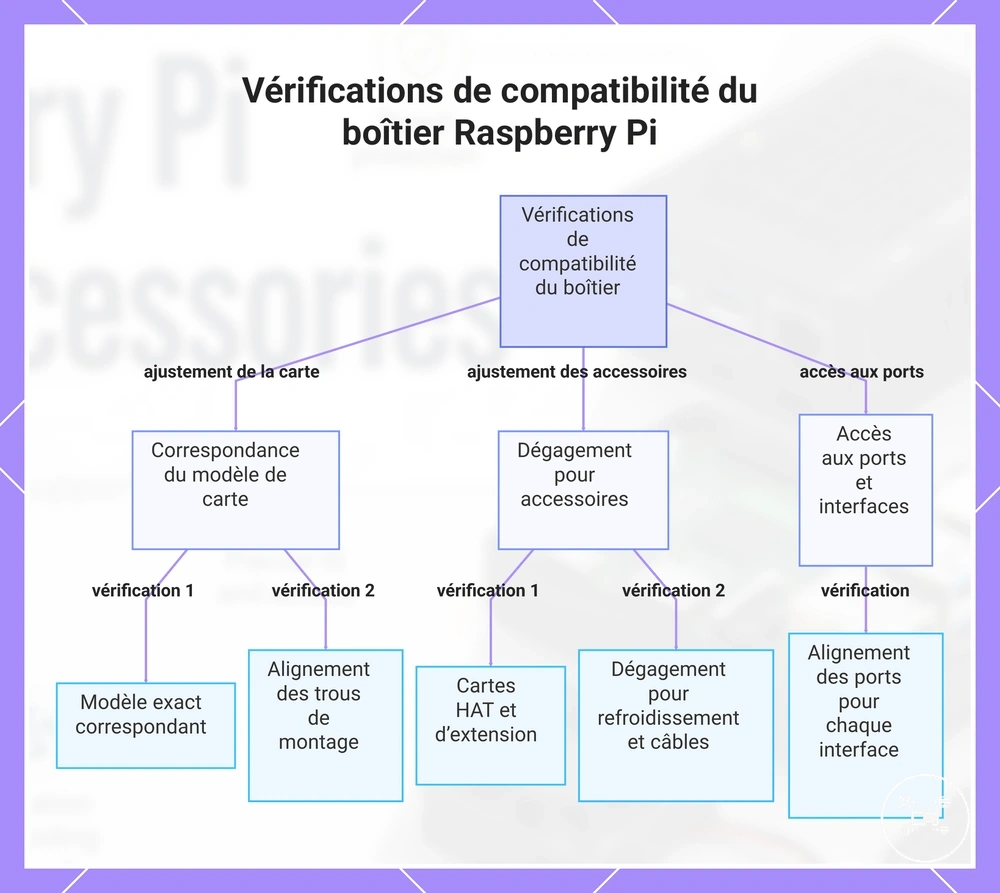

Ce diagramme présente les vérifications clés pour confirmer la compatibilité d’un boîtier avec un Raspberry Pi, notamment la correspondance du modèle de carte, le dégagement pour les accessoires et l’accès aux ports.
Accès, ports et support d'extension des boîtiers Raspberry Pi
L'accès offert par un boîtier Raspberry Pi détermine si l'enceinte autorise ou restreint l'utilisation physique des ports externes de la carte, du connecteur GPIO, des connecteurs pour nappes et du matériel d'extension. Selon Raspberry Pi Ltd., les positions des connecteurs diffèrent entre les générations de Raspberry Pi, et le Raspberry Pi 5 comprend un connecteur GPIO à 40 broches, deux ports micro-HDMI, quatre ports USB, Gigabit Ethernet, deux connecteurs MIPI à quatre voies pour les modules de caméra ou d'affichage, un connecteur PCIe FFC, et des connecteurs dédiés pour ventilateur et batterie RTC. Un boîtier doit correspondre au modèle de carte visé et exposer chaque interface requise pour le matériel installé, plutôt que de supposer un accès universel sur toutes les cartes Raspberry Pi.
Un boîtier doit correspondre au modèle de carte visé et exposer chaque interface requise pour le matériel installé, plutôt que de supposer un accès universel sur toutes les cartes Raspberry Pi.
Utilisez ces vérifications d'accès aux câbles avec les boîtiers pour évaluer l'accessibilité du boîtier avant l'installation :
- Ouvertures des ports : Vérifiez que les découpes correspondent aux interfaces USB, HDMI, Ethernet, alimentation, audio et microSD de la carte, le cas échéant. L'alignement des connecteurs est spécifique au modèle selon Raspberry Pi Ltd.
- Accès GPIO : Confirmez que le boîtier laisse le connecteur GPIO à 40 broches accessible si des câbles de liaison, des cartes de dérivation ou des HAT seront connectés. Raspberry Pi Ltd. précise que le boîtier officiel Raspberry Pi 5 offre un accès GPIO amovible tout en laissant la carte installée.
- Dégagement pour les HAT : Vérifiez que le boîtier offre un espace vertical suffisant pour les cartes d'extension installées au-dessus du connecteur GPIO. Les couvercles à profil bas limitent l'installation lorsque la hauteur du HAT assemblé dépasse le dégagement interne disponible spécifié par le fabricant du boîtier.
- Acheminement des câbles : Assurez-vous que des ouvertures ou des canaux d'acheminement dédiés sont disponibles pour les câbles de caméra MIPI, les nappes d'affichage, les câbles PCIe FFC ou le câblage du ventilateur, afin que les câbles ne soient pas pliés brusquement ou coincés entre les panneaux du boîtier.
- Support d'extension : Confirmez que les dissipateurs thermiques, les dissipateurs actifs, les adaptateurs SSD et les cartes d'extension installés n'obstruent pas l'accès aux ports et n'empêchent pas la fermeture du boîtier après l'assemblage.
Par exemple, un Raspberry Pi 5 configuré avec un HAT GPIO et un câble de caméra MIPI nécessite un accès simultané au connecteur GPIO à 40 broches et à l'un des deux connecteurs MIPI de la carte spécifiés par Raspberry Pi Ltd. Si le boîtier offre des ouvertures externes pour USB et HDMI, mais aucune section GPIO amovible ni fente d'acheminement des câbles, la carte reste opérationnelle pour une utilisation de bureau, mais le matériel d'extension ne peut pas être installé sans ouvrir ou remplacer le boîtier.

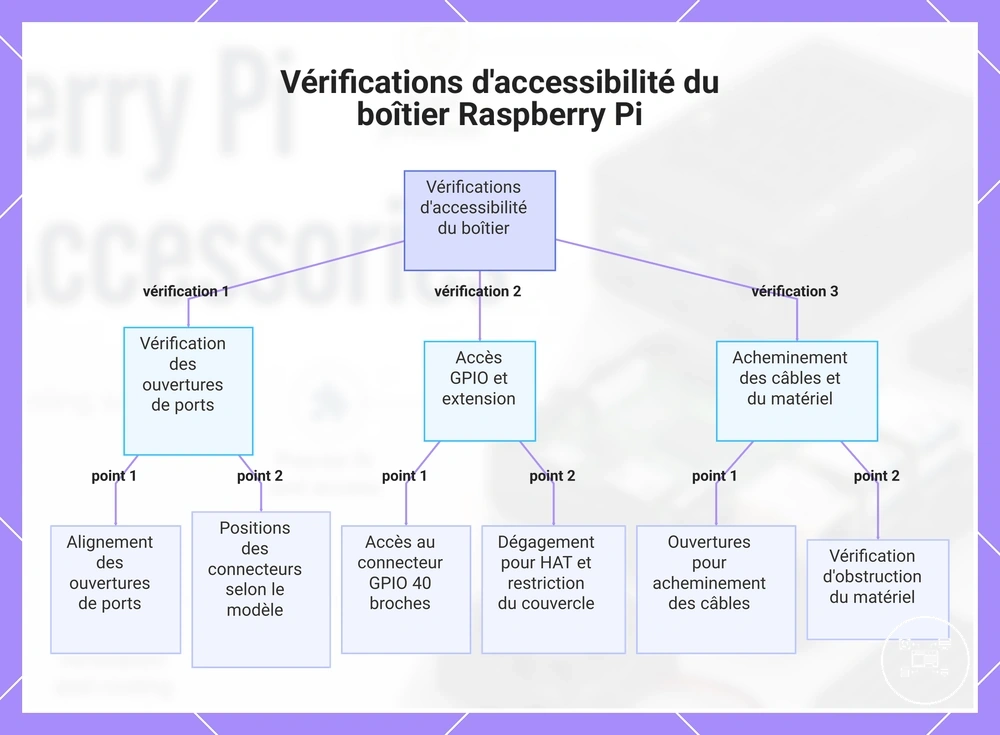

Ce graphique présente les vérifications clés pour évaluer si un boîtier Raspberry Pi offre un accès correct aux ports, au GPIO, au matériel d'extension et aux câbles avant l'installation.
Ce graphique présente les vérifications clés pour évaluer si un boîtier Raspberry Pi offre un accès correct aux ports, au GPIO, au matériel d'extension et aux câbles avant l'installation.
Fonctionnalités de refroidissement dans les boîtiers Raspberry Pi
Le refroidissement dans les boîtiers Raspberry Pi prend en charge la gestion thermique via trois caractéristiques de l'enceinte : les ouvertures de ventilation pour la circulation d'air, la dissipation thermique passive utilisant des matériaux thermoconducteurs, et le montage intégré d'un ventilateur actif. Selon Raspberry Pi Ltd., le boîtier officiel Raspberry Pi 5 comprend des canaux de circulation d'air intégrés et est compatible avec le dissipateur actif Raspberry Pi (Active Cooler), tandis que d'autres conceptions de boîtiers s'appuient sur des fentes de ventilation ou une construction métallique pour faciliter l'évacuation de la chaleur. Le bénéfice en matière de refroidissement dépend donc de la conception du boîtier, de la charge de travail du processeur, de l'environnement ambiant et du fait que les chemins de circulation d'air restent dégagés.
Différentes conceptions de boîtiers gèrent la chaleur de différentes manières.
Différentes conceptions de boîtiers gèrent la chaleur de différentes manières. Les boîtiers ventilés favorisent la convection naturelle en permettant à l'air chaud de s'échapper par les ouvertures, bien qu'ils ne déplacent pas activement l'air. Les boîtiers en aluminium assurent un refroidissement passif lorsque des pads thermiques créent un contact direct entre le processeur et le boîtier, permettant à la chaleur de se diffuser à travers le corps métallique. Les boîtiers compatibles avec un ventilateur fournissent un flux d'air actif en déplaçant l'air à travers l'enceinte, mais leur efficacité dépend d'ouvertures d'admission et d'évacuation adéquates et d'un dégagement interne suffisant autour du ventilateur et du dissipateur. Raspberry Pi Ltd. précise que le dissipateur actif officiel Raspberry Pi (Active Cooler) combine un dissipateur thermique en aluminium avec un ventilateur à contrôle de température spécifiquement pour le Raspberry Pi 5.
Les performances de refroidissement doivent être adaptées aux conditions d'utilisation prévues plutôt qu'au seul matériau du boîtier.
Les performances de refroidissement doivent être adaptées aux conditions d'utilisation prévues plutôt qu'au seul matériau du boîtier. Par exemple, un Raspberry Pi 5 qui compile en continu des logiciels ou traite des vidéos impose une charge soutenue sur les quatre cœurs du processeur, ce qui rend un boîtier avec une circulation d'air dégagée ou un support du dissipateur actif officiel plus approprié qu'un boîtier scellé conçu uniquement pour la protection physique. Les lecteurs qui comparent les refroidissement et circulation d'air dans les boîtiers doivent évaluer si le boîtier offre une ventilation, un contact thermique passif ou un support de ventilateur intégré avant de choisir un matériel de refroidissement supplémentaire.

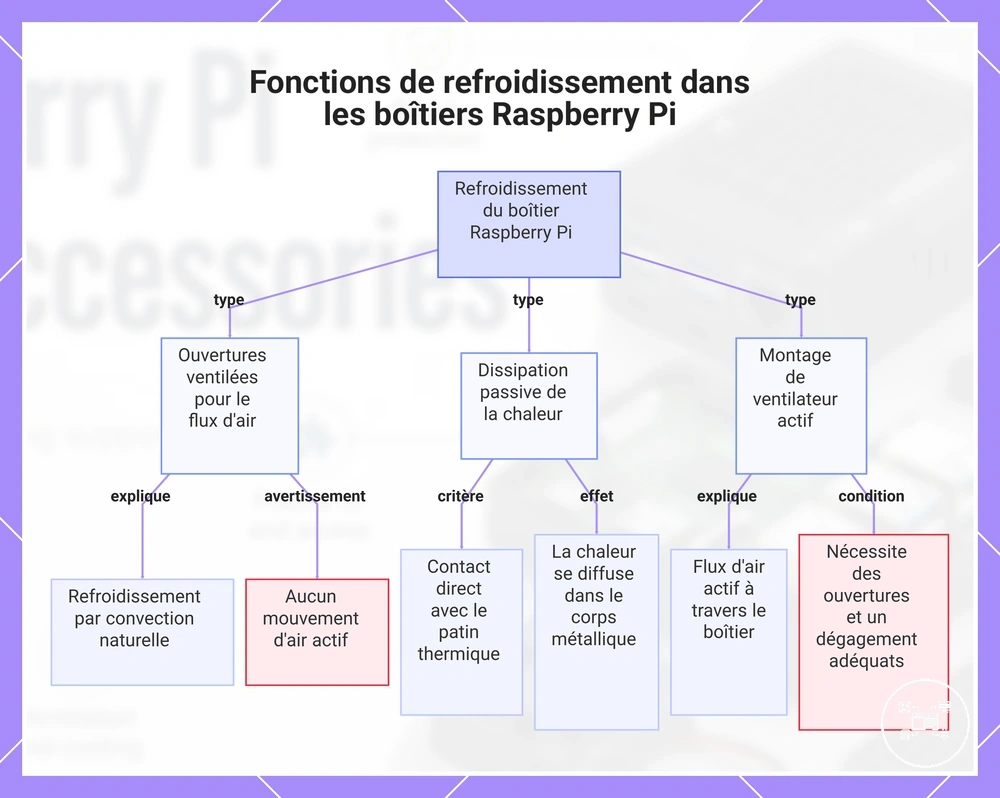

Ce diagramme présente les trois principales fonctions de refroidissement des boîtiers Raspberry Pi : ouvertures ventilées, dissipation passive de la chaleur et montage de ventilateur actif, ainsi que leurs mécanismes et exigences.
Choisir un boîtier Raspberry Pi selon les exigences de configuration
Le choix d'un boîtier Raspberry Pi doit se fonder sur quatre critères principaux : la compatibilité avec la carte, la protection physique, l'accessibilité des connecteurs et le support de refroidissement. Selon Raspberry Pi Ltd., les boîtiers officiels sont conçus pour des modèles précis de Raspberry Pi, car les dimensions des cartes, l'emplacement des connecteurs et les accessoires pris en charge diffèrent entre les générations. Le boîtier adapté dépend de la configuration matérielle complète, incluant les HAT installés, le matériel de refroidissement, les dispositifs de stockage et l'environnement d'utilisation prévu.
Le boîtier adapté dépend de la configuration matérielle complète, incluant les HAT installés, le matériel de refroidissement, les dispositifs de stockage et l'environnement d'utilisation prévu.
Utilisez cette liste de contrôle avant installing case accessories pour évaluer si un boîtier Raspberry Pi correspond à votre configuration :
- Protection : Choisissez un boîtier fermé lorsque la carte doit être transportée ou exposée à des manipulations fréquentes, ou une conception à châssis ouvert lorsqu'un accès physique sans restriction est nécessaire pour le développement ou les tests.
- Compatibilité : Faites correspondre le boîtier au modèle exact de Raspberry Pi et confirmez que la disposition des trous de montage, l'agencement des connecteurs et les dimensions internes prennent en charge le matériel assemblé. Raspberry Pi Ltd. spécifie des agencements mécaniques différents pour le Raspberry Pi 5, le Raspberry Pi 4 Model B, le Raspberry Pi Zero et les produits Compute Module.
- Accès : Vérifiez que toutes les interfaces requises restent accessibles : USB, HDMI, Ethernet, GPIO, connecteurs de nappe pour caméra ou écran, entrée d'alimentation et stockage microSD amovible le cas échéant.
- Extension : Vérifiez que le boîtier offre un dégagement vertical suffisant pour les HAT, les adaptateurs SSD, les dissipateurs thermiques ou le dissipateur actif Raspberry Pi (Active Cooler). Si les accessoires installés empêchent la fermeture du couvercle ou obstruent les connecteurs, le boîtier est inadapté à cette configuration.
- Support de refroidissement : Choisissez des conceptions ventilées, passives ou avec ventilateur selon la charge de travail prévue. Raspberry Pi Ltd. précise que le boîtier officiel Raspberry Pi 5 prend en charge le dissipateur actif Raspberry Pi (Active Cooler), tandis que les boîtiers plus simples s'appuient sur des ouvertures de ventilation ou une dissipation thermique passive.
Par exemple, un système de bureau Raspberry Pi 5 utilisant uniquement des périphériques USB, Ethernet et HDMI peut privilégier la protection physique et un accès sans obstruction aux ports, tandis qu'un système de développement utilisant un HAT GPIO et un câble de caméra MIPI nécessite un dégagement d'extension vérifié et un espace d'acheminement des câbles. Un serveur fonctionnant en continu bénéficie d'un boîtier conçu pour une circulation d'air soutenue, tandis qu'un projet éducatif portable peut privilégier une protection légère et un accès facile pour l'inspection. La possession à long terme inclut le nettoyage des ouvertures de ventilation et la vérification du matériel de refroidissement, ce qui fait de maintaining Raspberry Pi cases un élément important à considérer lors du choix d'un boîtier.

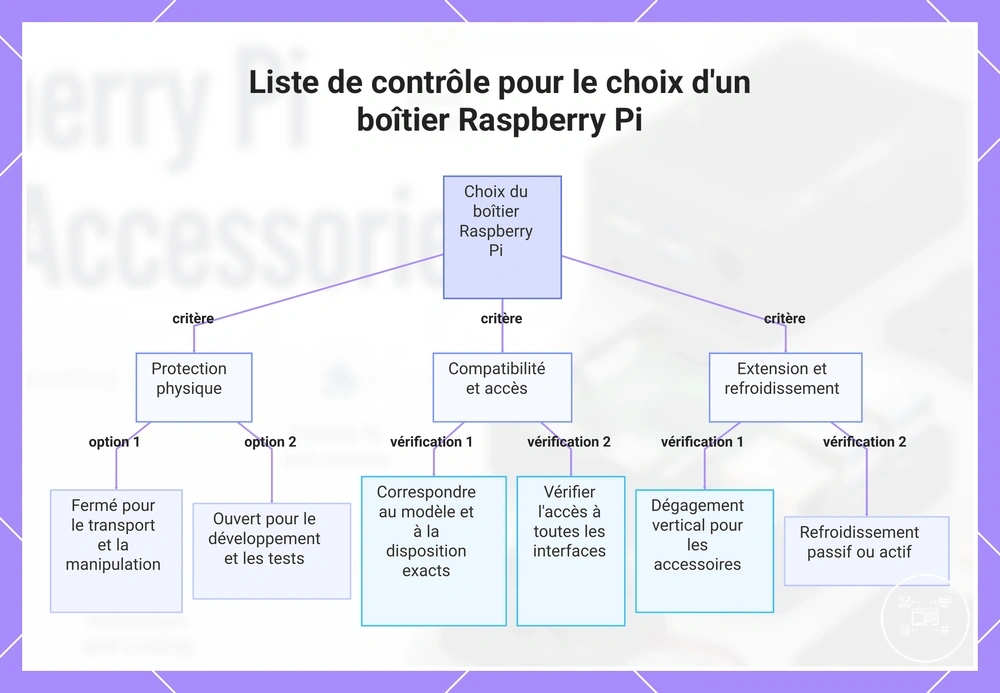

Ce graphique montre les critères clés et les éléments de la liste de contrôle pour sélectionner un boîtier Raspberry Pi en fonction de votre configuration matérielle et de votre scénario d'utilisation.
Ce graphique montre les critères clés et les éléments de la liste de contrôle pour sélectionner un boîtier Raspberry Pi en fonction de votre configuration matérielle et de votre scénario d'utilisation.
