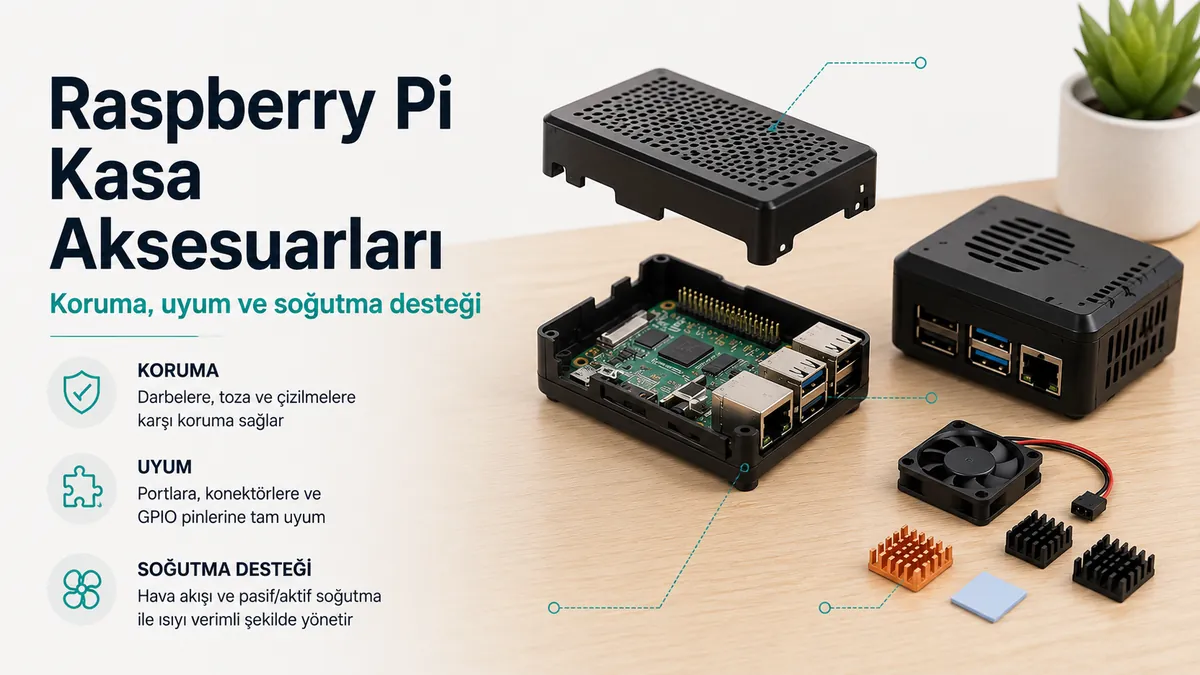

Raspberry Pi Kasaları: Koruma, Uyum ve Soğutma Seçenekleri

Raspberry Pi kasası, Raspberry Pi kartını barındırmak üzere tasarlanmış koruyucu bir muhafazadır ve aynı anda kartın bağlantı noktalarına, konektörlerine ve soğutma özelliklerine erişimi korur. Raspberry Pi kasaları dört ana kritere göre değerlendirilmelidir: belirli Raspberry Pi modeliyle uyumluluk, fiziksel koruma, soğutma kapasitesi ve bağlı aksesuarlar için boşluk. Raspberry Pi Ltd.'ye göre, her Raspberry Pi neslinin farklı kart boyutları, konektör düzenleri ve montaj deliği konumları vardır, bu nedenle bir model için tasarlanmış bir kasanın başka bir modele uyacağı varsayılmamalıdır.

Bu makale, Raspberry Pi kasalarını bireysel kasa özelliklerini tartışmadan önce bu uyumluluk, koruma, uyum ve soğutma ilişkileri aracılığıyla değerlendirmektedir.

Raspberry Pi kasaları, elektronik bileşenleri kazara temastan, tozdan ve küçük mekanik darbelerden koruyarak ve aynı anda donanımın amaçlanan termal koşullarda çalışmasına izin vererek kart için çalışma ortamını oluşturur. Kasa uyumluluğu, yalnızca Raspberry Pi markasından ziyade tam kart modeli, takılı HAT'lar veya genişletme kartları, soğutucular, aktif soğutma donanımı, depolama aygıtları, ekran kabloları ve diğer bağlı çevre birimleri tarafından belirlenir. Bu makale, Raspberry Pi kasalarını bireysel kasa özelliklerini tartışmadan önce bu uyumluluk, koruma, uyum ve soğutma ilişkileri aracılığıyla değerlendirmektedir.

Soğutma performansı, yalnızca kasa varlığından ziyade kasa tasarımına bağlıdır.

Soğutma performansı, yalnızca kasa varlığından ziyade kasa tasarımına bağlıdır. Raspberry Pi Ltd.'ye göre, resmi Raspberry Pi 5 Aktif Soğutucu, Raspberry Pi 5 için alüminyum bir soğutucuyu sıcaklık kontrollü bir fanla birleştirirken, pasif kasalar ısıyı dağıtmak için havalandırma açıklıklarına, termal olarak iletken malzemelere veya entegre soğutuculara dayanır. Örneğin, resmi Aktif Soğutucu ile donatılmış bir Raspberry Pi 5, bu soğutucuyu barındırmak için özel olarak tasarlanmış bir kasa gerektirirken, birçok kompakt Raspberry Pi 4 kasası yeterli iç boşluk sağlamaz; bu da kart modelini ve soğutma donanımını eşit derecede önemli uyumluluk kriterleri haline getirir.

İçindekiler⌄

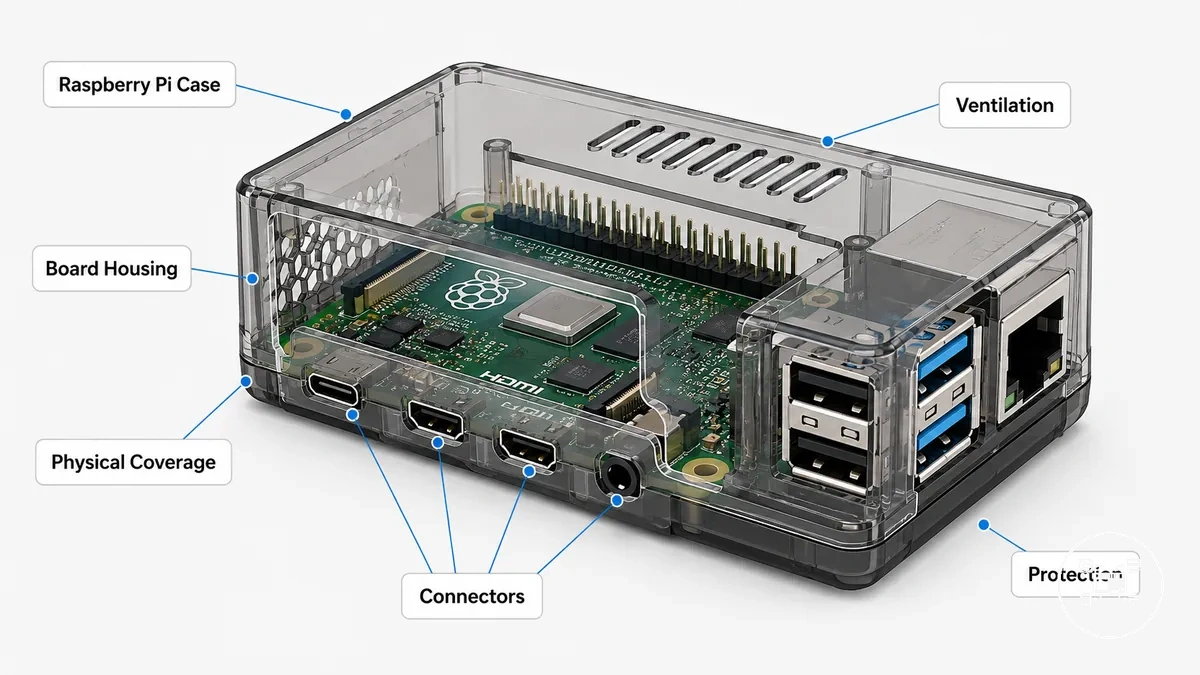

Raspberry Pi Kasaları ve Muhafazaları: Kart Koruması

Bir Raspberry Pi kasası veya muhafazası, bir Raspberry Pi kartını barındıran, aynı anda fiziksel koruma, harici konektörlere erişim ve uyumlu soğutma donanımı için alan sağlayan koruyucu bir yapıdır. Raspberry Pi Ltd.'ye göre, resmi kasalar belirli Raspberry Pi modelleri için tasarlanmıştır çünkü kart boyutları, konektör konumları ve montaj deliği düzenleri nesiller arasında farklılık gösterir. Bir Raspberry Pi kasası öncelikle devre kartını kazara temastan, hafif toz maruziyetinden ve küçük mekanik darbelerden korur, ancak koruma derecesi yalnızca kasanın varlığından ziyade muhafazanın malzemesine, yapısal tasarımına ve havalandırmasına bağlıdır.

Raspberry Pi aksesuarları bir Raspberry Pi sistemini genişleten, güç veren, soğutan, monte eden veya koruyan donanım eklemeleridir ve bir Raspberry Pi kasası, kart muhafazası ve fiziksel koruma için özel olarak tasarlanmış aksesuardır. Malzemeleri veya soğutma tasarımlarını karşılaştırmadan önce, muhafaza yapısının kartın ne kadarının kaplandığını, GPIO pinlerinin açıkta kalıp kalmadığını ve soğutucuların veya aktif soğutmanın takılıp takılamayacağını belirlediğini kabul etmek faydalıdır. Raspberry Pi Ltd. ile PiShop US ve SunFounder üretici spesifikasyonlarına göre, muhafazalar kapalı, havalandırmalı, alüminyum, akrilik ve fan uyumlu tasarımlarda mevcuttur; her biri farklı fiziksel kapsama ve soğutma kapasitesi sağlar. Örneğin, resmi Raspberry Pi 5 Kasası, özel olarak Raspberry Pi 5 kartı için tasarlanmıştır ve resmi Aktif Soğutucuyu destekler; oysa bir Raspberry Pi 4 muhafazası, Raspberry Pi 5 için aynı iç düzeni veya konektör hizalamasını sağlamaz; bu da korumanın hem muhafaza tasarımına hem de hedeflenen kart modeline bağlı olduğunu gösterir.

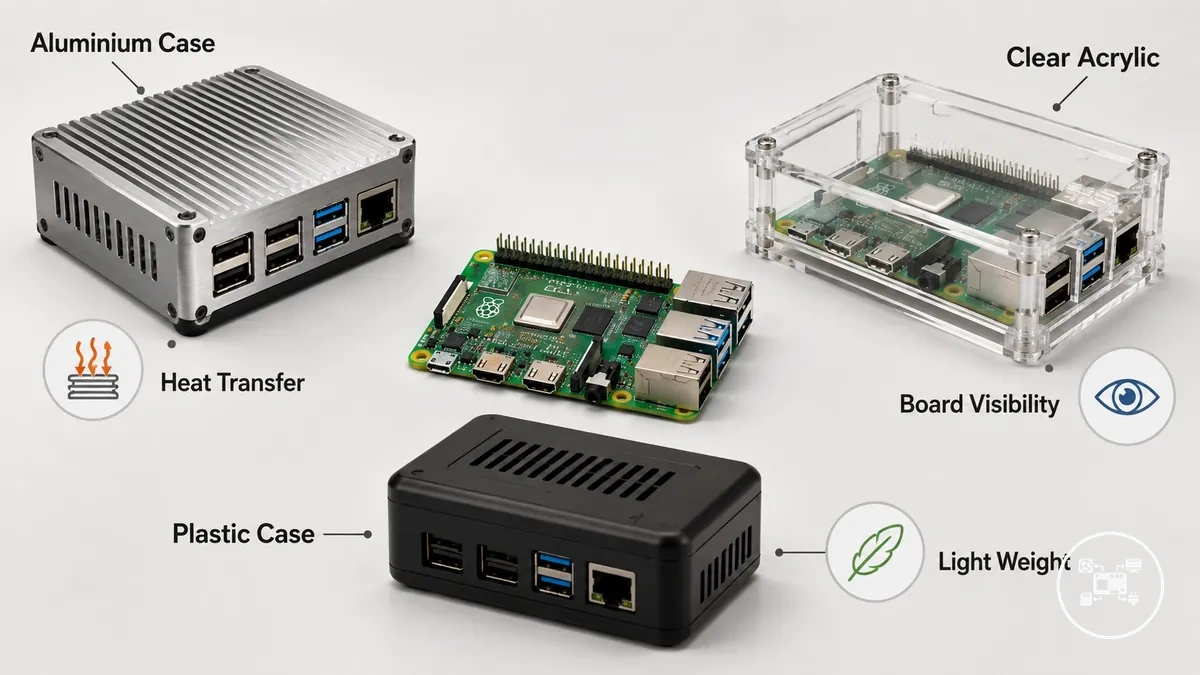

Raspberry Pi Kasa Türleri ve Malzemeler

Raspberry Pi kasa türleri öncelikle muhafaza malzemesine ve yapısal tasarımına göre sınıflandırılır; bu özellikler fiziksel koruma, erişilebilirlik, ağırlık ve termal yönetim arasındaki dengeyi belirler. Raspberry Pi Ltd.'ye göre, resmi kasalar belirli Raspberry Pi kart nesilleri için üretilir çünkü kart boyutları ve konektör düzenleri modeller arasında farklılık gösterir. En yaygın kasa malzemeleri alüminyum, akrilik ve kalıp plastiktir ve her biri evrensel olarak üstün bir seçenek sunmak yerine farklı çalışma koşullarını destekler.

Her bir muhafazanın günlük kullanımı nasıl desteklediğini karşılaştırırken temel malzeme farklılıkları daha net ortaya çıkar.

Her bir muhafazanın günlük kullanımı nasıl desteklediğini karşılaştırırken temel malzeme farklılıkları daha net ortaya çıkar.

• Alüminyum kasa: Alüminyum, yüksek mekanik sertlik ve yüksek termal iletkenlik sağlar; bu da birçok tasarımın işlemci ısısını termal pedler aracılığıyla muhafazaya aktarmasına olanak tanır. Raspberry Pi Ltd. ve tanınmış muhafaza üreticilerine göre, alüminyum kasalar pasif ısı dağılımının faydalı olduğu sürekli iş yükleri için yaygın olarak tercih edilir, ancak genellikle plastik veya akrilik alternatiflerden daha ağırdır.
• Şeffaf kasa: Şeffaf akrilik kasalar, Raspberry Pi kartını, GPIO başlığını, durum LED'lerini ve iç bileşenleri görünür kılarak görünürlüğü ön planda tutar, aynı anda kazara temas ve toza karşı temel koruma sağlar. Daha düşük ağırlıkları, onları sık inceleme gerektiren eğitim projeleri, gösterimler ve prototip sistemler için uygun kılar.
• Koruyucu kasa: Enjeksiyon kalıplı ABS veya polikarbonat koruyucu kasalar, hafiflik, darbe dayanıklılığı ve harici bağlantı noktalarına kolay erişim arasında denge kurar. Raspberry Pi Ltd.'ye göre, resmi plastik muhafazalar, hedeflenen Raspberry Pi modelinin konektör konumlarına ve montaj noktalarına uyacak şekilde tasarlanmıştır; bu da kartta değişiklik yapmadan basit kurulum sağlar.

Malzeme seçimi, pazarlama iddialarından ziyade ölçülebilir fiziksel özellikler aracılığıyla pratik çalışma koşullarını etkiler. Örneğin, alüminyumun termal iletkenliği yaklaşık 205 W/m·K iken, akrilik tipik olarak 0,2 W/m·K civarındadır; bu, muhafaza bir soğutucu olarak tasarlandığında alüminyumu bileşenlerden ısıyı uzaklaştırmada önemli ölçüde daha etkili kılar. Standart mühendislik malzeme referansları tarafından bildirilen bu değerler, alüminyum kasaların neden genellikle pasif soğutmayı daha etkili bir şekilde desteklediğini, şeffaf akrilik ve koruyucu plastik kasaların ise ısı transferi yerine görünürlük, düşük ağırlık ve günlük kullanıma öncelik verdiğini açıklar.

Raspberry Pi Kasa Uyumluluğu: Kartlar ve Aksesuarlar

Raspberry Pi kasa uyumluluğu, muhafazanın doğru Raspberry Pi kart modeliyle eşleştirilmesine ve takılı aksesuarların kasaya sığdığının doğrulanmasına bağlıdır. Raspberry Pi Ltd.'ye göre, Raspberry Pi 5, Raspberry Pi 4 Model B, Raspberry Pi Zero serisi ve Compute Module ürünleri farklı kart boyutları, konektör düzenleri ve montaj deliği konumları kullanır; bu nedenle bir aile için üretilmiş bir kasanın diğerine uyacağı varsayılmamalıdır. Raspberry Pi kasa uyumluluğu, satın alma veya kurulumdan önce kart modeli, mekanik uyum ve takılı aksesuarlar kullanılarak doğrulanmalıdır.

Raspberry Pi kasa uyumluluğu, satın alma veya kurulumdan önce kart modeli, mekanik uyum ve takılı aksesuarlar kullanılarak doğrulanmalıdır.

Bir Raspberry Pi kasası seçmeden önce uyumu doğrulamak için şu kasa uyumluluğu kontrollerini kullanın:

• Kart modeli: Kasayı tam Raspberry Pi modeliyle eşleştirin çünkü PCB boyutu, konektör yerleşimi ve montaj deliği konumları, Raspberry Pi Ltd.'ye göre kart nesilleri arasında farklılık gösterir.
• Montaj hizalaması: Tüm montaj deliklerinin kartla hizalandığını doğrulayın, böylece kart mekanik stres veya değişiklik olmadan sabitlenebilir.
• HAT boşluğu: Bir HAT, PoE HAT, GPIO genişletme kartı veya diğer istiflenmiş aksesuar takılıysa iç kasa yüksekliğini kontrol edin. Düşük profilli muhafazalar, tam yükseklikte genişletme kartları takıldığında genellikle kapanamaz.
• Soğutma aksesuarı uyumu: Soğutucular, Raspberry Pi 5 Aktif Soğutucu, fan düzenekleri, kamera kabloları, SSD adaptörleri veya ekran şerit kabloları için yeterli boşluk olduğunu onaylayın çünkü bu bileşenler muhafazanın kapanmasını engelleyebilir.
• Bağlantı noktası erişilebilirliği: Kasa açıklıklarının USB, HDMI, Ethernet, GPIO, kamera, ekran, güç ve varsa microSD kart dahil olmak üzere gerekli her arayüzle hizalandığından emin olun.

Uyumluluk, yalnızca karttan ziyade tam donanım yapılandırması için değerlendirilmelidir. Örneğin, Raspberry Pi Ltd., resmi Raspberry Pi 5 Aktif Soğutucunun yalnızca Raspberry Pi 5 için tasarlandığını belirtir; bu nedenle soğutucuyu barındıran bir Raspberry Pi 5 muhafazası, birçok Raspberry Pi 4 kasasının sağladığından daha fazla iç boşluk gerektirir. Benzer şekilde, bir kasaya fiziksel olarak sığan bir kart, tam yükseklikte bir HAT veya aşırı büyük bir soğutucu muhafazanın mevcut iç alanını aşarsa uyumsuz hale gelebilir; bu da aksesuar boyutlarını kart uyumluluğu kadar önemli kılar.

Uyumluluk, yalnızca karttan ziyade tam donanım yapılandırması için değerlendirilmelidir.

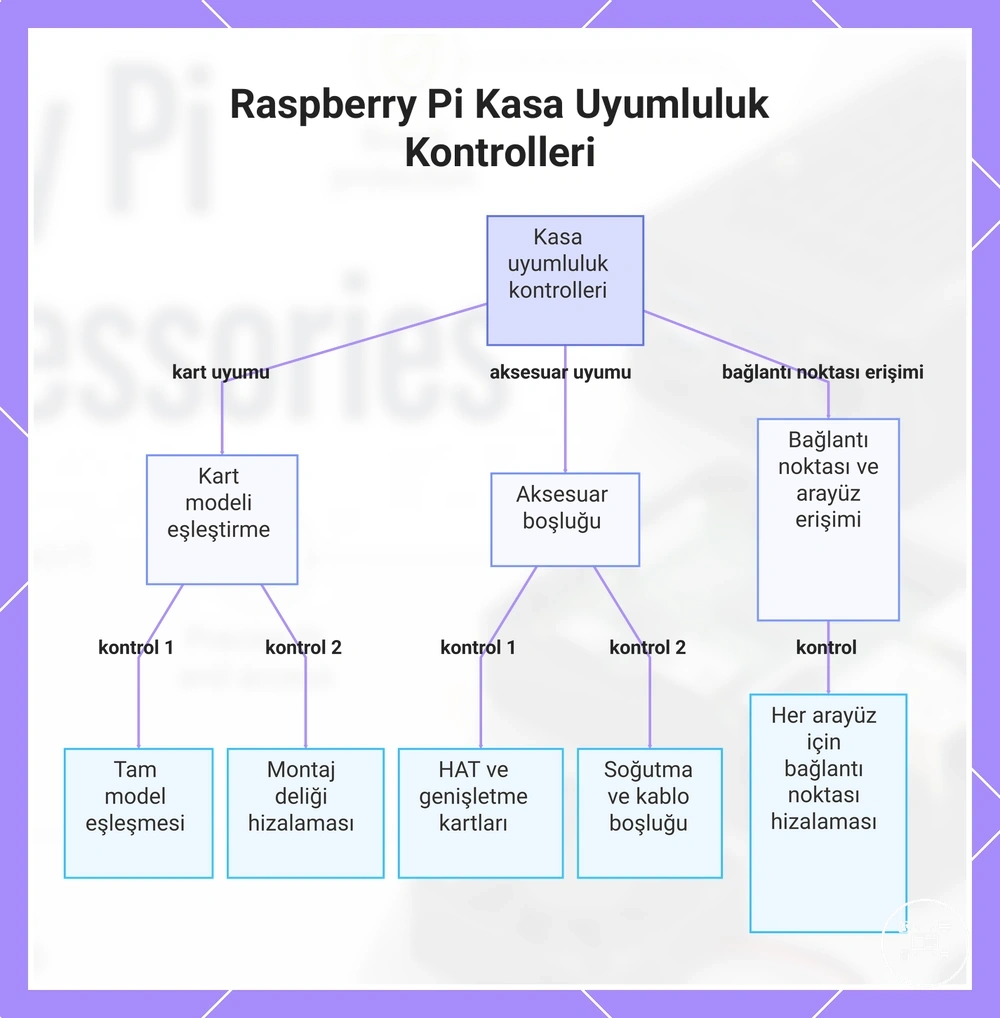

Bu grafik, Raspberry Pi kasa uyumluluğunu doğrulamak için gerekli temel kontrolleri gösterir: kart modeli eşleştirme, aksesuar boşluğu ve bağlantı noktası erişimi.

Raspberry Pi Kasa Erişimi, Bağlantı Noktaları ve Genişletme Desteği

Raspberry Pi kasa erişimi, bir muhafazanın kartın harici bağlantı noktalarına, GPIO başlığına, şerit kablo konektörlerine ve genişletme donanımına fiziksel erişime izin verip vermediğini belirler. Raspberry Pi Ltd.'ye göre, konektör konumları Raspberry Pi nesilleri arasında farklılık gösterir ve Raspberry Pi 5, 40 pinli bir GPIO başlığı, iki mikro-HDMI bağlantı noktası, dört USB bağlantı noktası, Gigabit Ethernet, kamera veya ekran modülleri için iki adet dört şeritli MIPI konektörü, bir PCIe FFC konektörü ve özel fan ile RTC pil konektörleri içerir. Bir muhafaza, hedeflenen kart modeliyle eşleşmeli ve tüm Raspberry Pi kartlarında evrensel erişim varsaymak yerine, takılı donanım için gereken her arayüzü açığa çıkarmalıdır.

Bir muhafaza, hedeflenen kart modeliyle eşleşmeli ve tüm Raspberry Pi kartlarında evrensel erişim varsaymak yerine, takılı donanım için gereken her arayüzü açığa çıkarmalıdır.

Kurulumdan önce muhafaza erişilebilirliğini değerlendirmek için şu kasalarda kablo erişimi kontrollerini kullanın:

• Bağlantı noktası açıklıkları: Kesiklerin, varsa kartın USB, HDMI, Ethernet, güç, ses ve microSD arayüzleriyle hizalandığını doğrulayın. Raspberry Pi Ltd.'ye göre konektör hizalaması modele özgüdür.
• GPIO erişimi: Jumper kabloları, breakout kartları veya HAT'lar bağlanacaksa muhafazanın 40 pinli GPIO başlığına erişilebilir bıraktığını onaylayın. Raspberry Pi Ltd., resmi Raspberry Pi 5 Kasasının kart takılıyken çıkarılabilir GPIO erişimi sağladığını belirtir.
• HAT boşluğu: Muhafazanın GPIO başlığının üzerine takılan genişletme kartları için yeterli dikey alan sağladığını kontrol edin. Birleştirilmiş HAT yüksekliği, kasa üreticisi tarafından belirtilen mevcut iç boşluğu aştığında düşük profilli kapaklar kurulumu kısıtlar.
• Kablo yönlendirme: MIPI kamera kabloları, ekran şerit kabloları, PCIe FFC kabloları veya fan kabloları için özel açıklıklar veya yönlendirme kanallarının mevcut olduğundan emin olun; bu, kabloların keskin bir şekilde katlanmasını veya muhafaza panelleri arasında sıkışmasını engeller.
• Genişletme desteği: Takılı soğutucuların, aktif soğutucuların, SSD adaptörlerinin ve genişletme kartlarının bağlantı noktası erişimini engellemediğini veya montajdan sonra muhafazanın kapanmasını önlemediğini onaylayın.

Örneğin, bir GPIO HAT ve bir MIPI kamera kablosuyla yapılandırılmış bir Raspberry Pi 5, Raspberry Pi Ltd. tarafından belirtilen 40 pinli GPIO başlığına ve kartın iki MIPI konektöründen birine aynı anda erişim gerektirir. Muhafaza harici USB ve HDMI açıklıkları sağlıyor ancak çıkarılabilir GPIO bölümü veya kablo yönlendirme yuvası sunmuyorsa, kart masaüstü kullanımı için çalışır durumda kalır ancak genişletme donanımı kasa açılmadan veya değiştirilmeden takılamaz.

Örneğin, bir GPIO HAT ve bir MIPI kamera kablosuyla yapılandırılmış bir Raspberry Pi 5, Raspberry Pi Ltd.

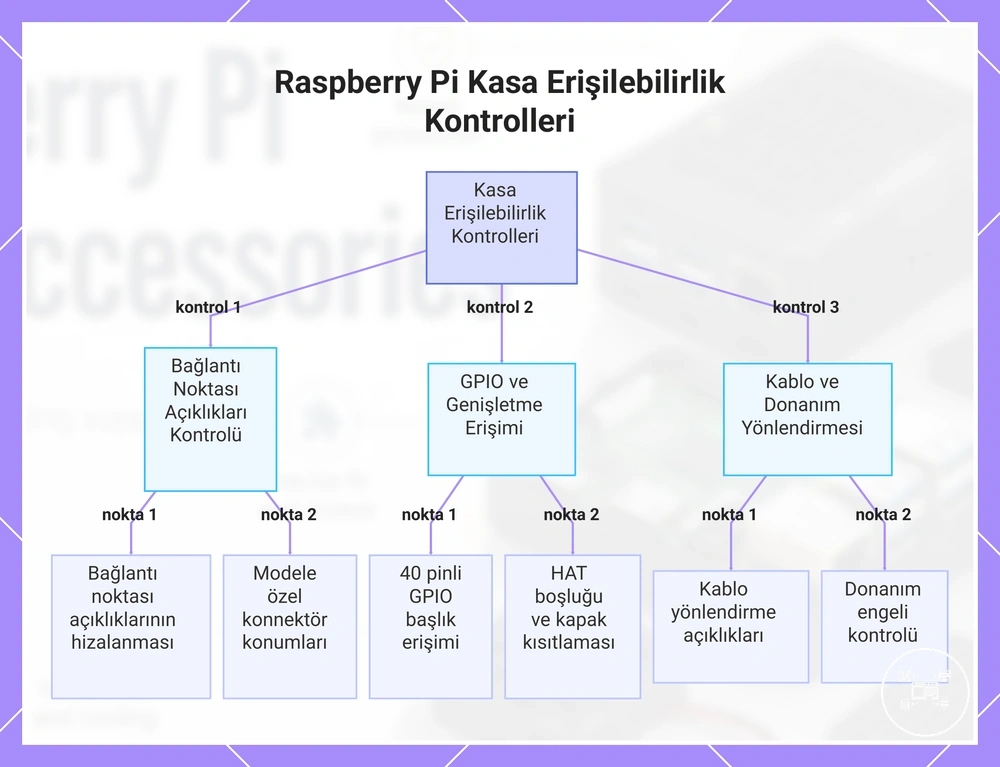

Bu grafik, bir Raspberry Pi kasasının kurulumdan önce bağlantı noktalarına, GPIO'ya, genişletme donanımına ve kablolara uygun erişim sağlayıp sağlamadığını değerlendirmek için temel kontrolleri gösterir.

Raspberry Pi Kasalarında Soğutma Özellikleri

Raspberry Pi kasa soğutması, üç kasa düzeyindeki özellik aracılığıyla termal yönetimi destekler: havalandırmalı hava akışı açıklıkları, termal olarak iletken malzemeler kullanarak pasif ısı dağılımı ve entegre aktif fan montajı. Raspberry Pi Ltd.'ye göre, resmi Raspberry Pi 5 Kasası yerleşik hava akışı kanalları içerir ve Raspberry Pi Aktif Soğutucu ile uyumludur; diğer muhafaza tasarımları ise ısı giderimine yardımcı olmak için havalandırma yuvalarına veya metal yapıya dayanır. Soğutma faydası bu nedenle muhafaza tasarımına, işlemci iş yüküne, ortam koşullarına ve hava akışı yollarının engelsiz kalıp kalmadığına bağlıdır.

Farklı kasa tasarımları ısıyı farklı şekillerde yönetir.

Farklı kasa tasarımları ısıyı farklı şekillerde yönetir. Havalandırmalı kasalar, sıcak havanın açıklıklardan kaçmasına izin vererek doğal konveksiyonu teşvik eder, ancak havayı aktif olarak hareket ettirmezler. Alüminyum kasalar, termal pedler işlemci ile muhafaza arasında doğrudan temas oluşturduğunda pasif soğutmayı destekler ve ısının metal gövdeye yayılmasını sağlar. Fan uyumlu kasalar, havayı muhafaza içinde hareket ettirerek aktif hava akışı sağlar, ancak etkinlikleri yeterli giriş ve çıkış açıklıklarına ve fan ile soğutucu etrafında yeterli iç boşluğa bağlıdır. Raspberry Pi Ltd., resmi Raspberry Pi Aktif Soğutucunun, özellikle Raspberry Pi 5 için alüminyum bir soğutucuyu sıcaklık kontrollü bir fanla birleştirdiğini belirtir.

Soğutma performansı, yalnızca muhafaza malzemesinden ziyade beklenen çalışma koşullarına göre eşleştirilmelidir.

Soğutma performansı, yalnızca muhafaza malzemesinden ziyade beklenen çalışma koşullarına göre eşleştirilmelidir. Örneğin, sürekli olarak yazılım derleyen veya video işleyen bir Raspberry Pi 5, tüm dört CPU çekirdeğine sürekli yük bindirir; bu da engelsiz hava akışına veya resmi Aktif Soğutucu desteğine sahip bir muhafazayı, yalnızca fiziksel koruma için tasarlanmış kapalı bir muhafazadan daha uygun hale getirir. Kasalarda soğutma ve hava akışı konusunu karşılaştıran okuyucular, ek soğutma donanımı seçmeden önce muhafazanın havalandırma, pasif termal temas veya entegre fan desteği sağlayıp sağlamadığını değerlendirmelidir.

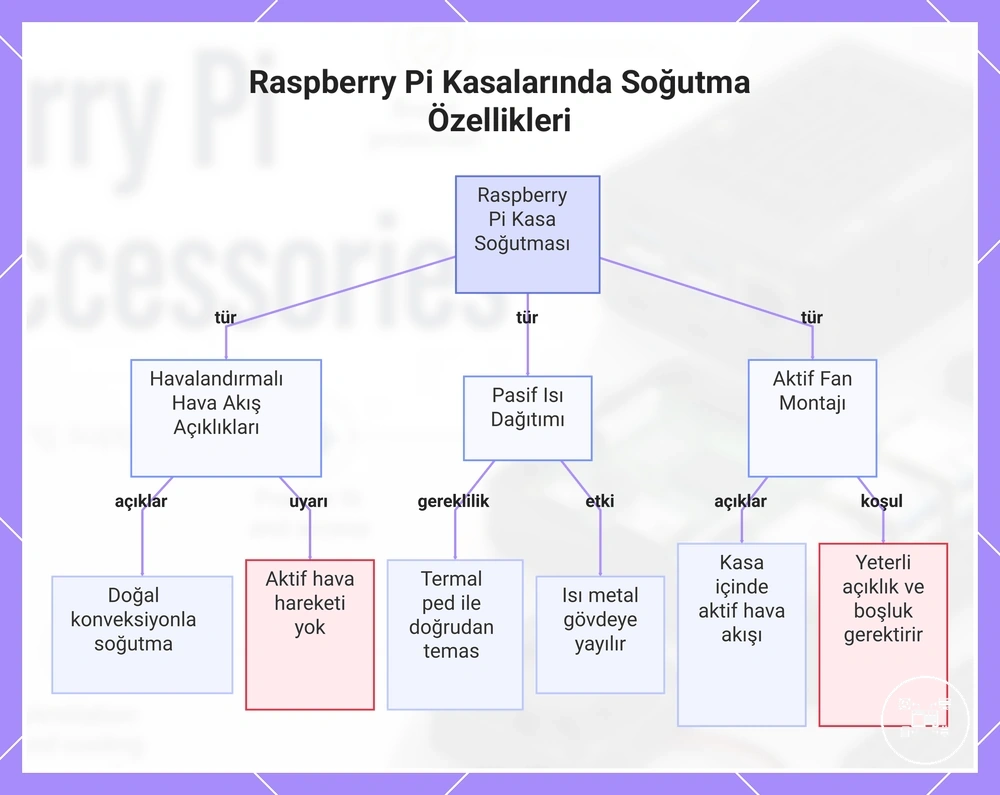

Bu grafik, Raspberry Pi kasalarındaki üç ana soğutma özelliğini gösterir: havalandırmalı açıklıklar, pasif ısı dağıtımı ve aktif fan montajı, bunların mekanizmaları ve gereksinimleriyle birlikte.

Bu grafik, Raspberry Pi kasalarındaki üç ana soğutma özelliğini gösterir: havalandırmalı açıklıklar, pasif ısı dağıtımı ve aktif fan montajı, bunların mekanizmaları ve gereksinimleriyle birlikte.

Farklı Kurulum Gereksinimleri İçin Raspberry Pi Kasası Seçimi

Raspberry Pi kasa seçimi dört ana kritere dayanmalıdır: kart uyumluluğu, fiziksel koruma, konektör erişilebilirliği ve soğutma desteği. Raspberry Pi Ltd.'ye göre, resmi kasalar belirli Raspberry Pi modelleri için tasarlanmıştır çünkü kart boyutları, konektör konumları ve desteklenen aksesuarlar nesiller arasında farklılık gösterir. Uygun kasa, takılı HAT'lar, soğutma donanımı, depolama aygıtları ve hedeflenen çalışma ortamı dahil tam donanım yapılandırmasına bağlıdır.

Raspberry Pi kasa seçimi dört ana kritere dayanmalıdır: kart uyumluluğu, fiziksel koruma, konektör erişilebilirliği ve soğutma desteği.

installing case accessories öncesinde bu kontrol listesini kullanarak bir Raspberry Pi kasasının kurulumunuza uygun olup olmadığını değerlendirin:

• Koruma: Kart taşınacak veya sık sık elleçlemeye maruz kalacaksa kapalı bir kasa; geliştirme veya test için kısıtlanmamış fiziksel erişim gerekiyorsa açık çerçeveli bir tasarım seçin.
• Uyumluluk: Muhafazayı tam Raspberry Pi modeliyle eşleştirin ve montaj deliği deseninin, konektör düzeninin ve iç boyutların birleştirilmiş donanımı desteklediğini doğrulayın. Raspberry Pi Ltd., Raspberry Pi 5, Raspberry Pi 4 Model B, Raspberry Pi Zero ve Compute Module ürünleri için farklı mekanik düzenler belirtir.
• Erişim: USB, HDMI, Ethernet, GPIO, kamera veya ekran şerit konektörleri, güç girişi ve varsa çıkarılabilir microSD depolama dahil gerekli tüm arayüzlere erişilebildiğini doğrulayın.
• Genişletme: Muhafazanın HAT'lar, SSD adaptörleri, soğutucular veya Raspberry Pi Aktif Soğutucu için yeterli dikey boşluk sağladığını kontrol edin. Takılı aksesuarlar kapağın kapanmasını engelliyor veya konektörleri kapatıyorsa, kasa bu yapılandırma için uygun değildir.
• Soğutma desteği: Beklenen iş yüküne göre havalandırmalı, pasif veya fan destekli tasarımlar seçin. Raspberry Pi Ltd., resmi Raspberry Pi 5 Kasasının Raspberry Pi Aktif Soğutucuyu desteklediğini, daha basit muhafazaların ise havalandırma açıklıklarına veya pasif ısı dağılımına dayandığını belirtir.

Örneğin, yalnızca USB çevre birimleri, Ethernet ve HDMI kullanan bir Raspberry Pi 5 masaüstü sistemi, fiziksel korumaya ve engelsiz bağlantı noktası erişimine öncelik verebilir; oysa bir GPIO HAT ve bir MIPI kamera kablosu kullanan bir geliştirme sistemi, doğrulanmış genişletme boşluğu ve kablo yönlendirme alanı gerektirir. Sürekli çalışan bir sunucu, sürekli hava akışı için tasarlanmış bir muhafazadan fayda sağlarken, taşınabilir bir eğitim projesi hafif korumaya ve inceleme için kolay erişime öncelik verebilir. Uzun süreli kullanım, havalandırma açıklıklarının temizlenmesini ve soğutma donanımının kontrol edilmesini içerir; bu da maintaining Raspberry Pi cases kasa seçiminde önemli bir husus haline getirir.

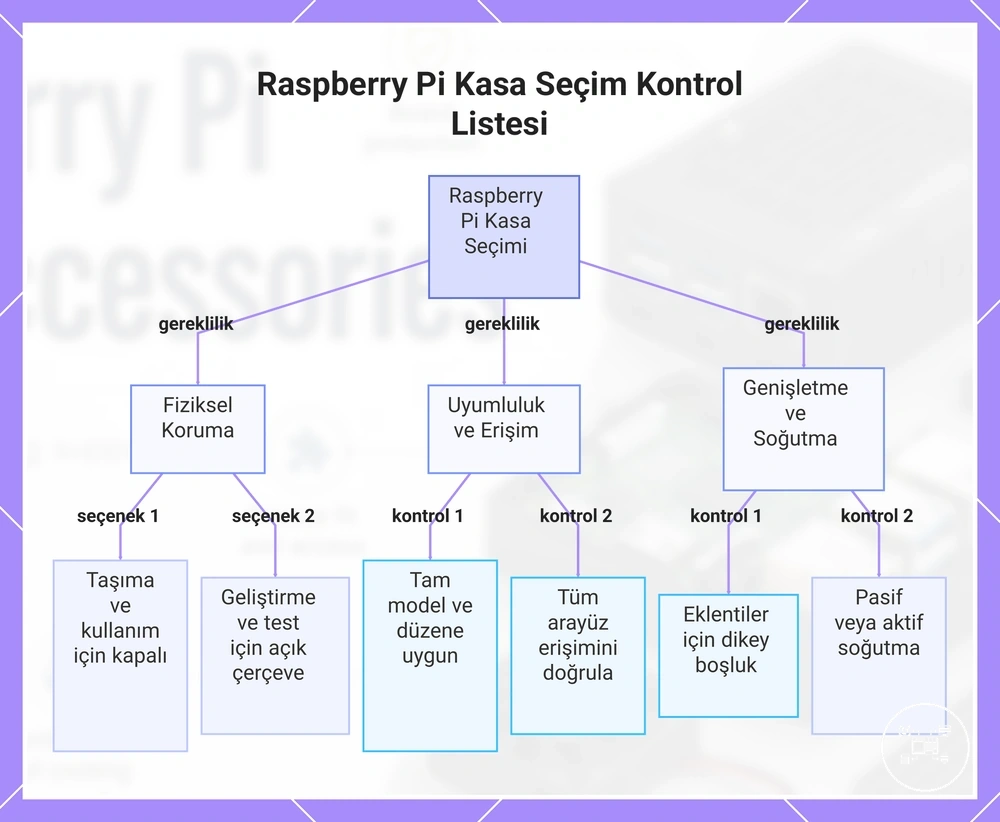

Bu grafik, donanım yapılandırmanıza ve kullanım senaryonuza göre bir Raspberry Pi kasası seçmek için temel kriterleri ve kontrol listesi öğelerini gösterir.

Bu grafik, donanım yapılandırmanıza ve kullanım senaryonuza göre bir Raspberry Pi kasası seçmek için temel kriterleri ve kontrol listesi öğelerini gösterir.
