Raspberry Pi Aksesuarları Doğru Şekilde Nasıl Kurulur

Raspberry Pi aksesuarları yapılandırılmış bir sırayla kurulmalıdır: her aksesuarın belirli Raspberry Pi kartıyla uyumlu olduğunu doğrulayın, gerekli donanımı hazırlayın, aksesuarları uygun sırayla bağlayın ve sistemin önyükleme yaptığını ve bağlı cihazları algıladığını onaylayın. Resmi Raspberry Pi Dokümantasyonuna göre, başarılı bir ilk kurulum, işletim sistemi yapılandırması başlamadan önce uyumlu bir güç kaynağı, önyükleme ortamı, ekran bağlantısı ve giriş cihazı gerektirir.

Doğru kurulum, tek bir kurulum yönteminden ziyade Raspberry Pi modeline, bağlantı türüne ve aksesuar gereksinimlerine bağlıdır.

Doğru kurulum, tek bir kurulum yönteminden ziyade Raspberry Pi modeline, bağlantı türüne ve aksesuar gereksinimlerine bağlıdır. Raspberry Pi Vakfı'nın Başlangıç dokümantasyonu, donanım hazırlığı, işletim sistemi kurulumu, güç bağlantısı, çevre birimi bağlantısı ve ilk yapılandırmanın, kurulum hatalarını en aza indirmek ve başarılı önyükleme algılamasını iyileştirmek için sırayla tamamlanması gerektiğini belirtir.

Raspberry Pi Dokümantasyonu, yetersiz güç kaynağı kullanmanın düşük voltaj korumasını tetikleyebileceğini ve dengesiz çalışmaya veya çevre birimi performansının sınırlanmasına neden olabileceğini açıklar.

Örneğin, Raspberry Pi 5, kartı ve yüksek güçlü USB çevre birimlerini desteklemek için 5 V 5 A (25 W)'a kadar güç sağlayabilen resmi bir USB-C güç kaynağı gerektirir; daha düşük güç gereksinimlerine sahip kartlar ise farklı resmi adaptörler kullanabilir. Raspberry Pi Dokümantasyonu, yetersiz güç kaynağı kullanmanın düşük voltaj korumasını tetikleyebileceğini ve dengesiz çalışmaya veya çevre birimi performansının sınırlanmasına neden olabileceğini açıklar.

Güç bağlamadan önce gerekli her aksesuarı hazırlamak, kurulum sırasında gereksiz yeniden bağlantıları da azaltır.

Güç bağlamadan önce gerekli her aksesuarı hazırlamak, kurulum sırasında gereksiz yeniden bağlantıları da azaltır. Kart ilk başarılı önyüklemeyi tamamlayıp bağlı cihazları tanıdıktan sonra, ek aksesuarlar genel kurulum iş akışını değiştirmeden kendi bireysel kurulum gereksinimlerine göre kurulup yapılandırılabilir.

İçindekiler⌄

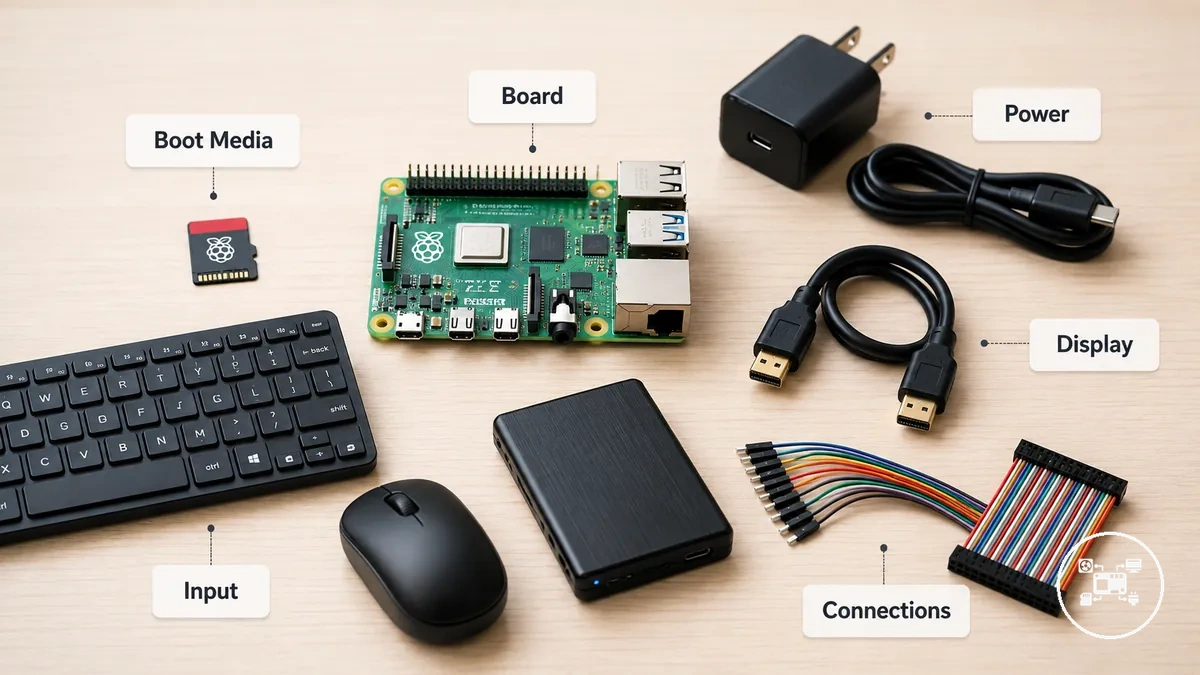

Raspberry Pi Aksesuarları ve Kurulum Gereksinimlerinin Hazırlanması

Raspberry Pi aksesuarlarının hazırlanması, güç bağlanmadan önce dört koşulun onaylanmasını gerektirir: karta özgü uyumluluk, yapılandırılmış önyükleme ortamı, gerekli giriş veya ağ bağlantısı ve seçilen Raspberry Pi modeli ile bağlı çevre birimleri için derecelendirilmiş bir güç kaynağı. Raspberry Pi Dokümantasyonu, bu bileşenlerin ilk güç bağlantısından önce hazırlanması ve monte edilmesi gerektiğini belirtir; çünkü yanlış bir arayüz, eksik işletim sistemi veya yetersiz güç tahsisi önyüklemeyi veya çevre birimi çalışmasını engelleyebilir.

Aşağıdaki kontrol listesi, gerekli bileşenleri isteğe bağlı aksesuarlardan ayırır ve her gereksinimi kurulum etkisine bağlar.

Aşağıdaki kontrol listesi, gerekli bileşenleri isteğe bağlı aksesuarlardan ayırır ve her gereksinimi kurulum etkisine bağlar. Bir konektör, kasa, genişletme kartı veya güç gereksinimi belirli bir kart nesline özgü olduğunda, kurulum öncesi aksesuar uyumluluğu doğrulanmalıdır.

• Kart modeli: Kablo veya genişletme aksesuarlarını seçmeden önce tam Raspberry Pi modelini ve revizyonunu kaydedin. Raspberry Pi Dokümantasyonu, örneğin Raspberry Pi 4B ve Raspberry Pi 5'in micro-HDMI ekran bağlantıları kullandığını, Raspberry Pi Zero ve Zero 2'nin ise mini-HDMI kullandığını belirtir; yanlış konektör seçimi fiziksel bir ekran bağlantısını engeller.
• Önyükleme ortamı: Montajdan önce desteklenen depolamaya bir işletim sistemi görüntüsü yükleyin. Raspberry Pi Dokümantasyonu, Raspberry Pi OS Full için en az 32 GB ve Raspberry Pi OS Lite için en az 8 GB önerir; ayrıca 2 TB altındaki SD kart kapasitelerinin eski model önyükleme bölümü sınırlamalarına tabi olarak desteklendiğini belirtir.
• Masaüstü veya headless kontroller: Masaüstü kurulumu uyumlu bir monitör, ekran kablosu, klavye ve fare gerektirir; headless kurulum ise başka bir bilgisayar, bir ağ bağlantısı ve Raspberry Pi Imager'da yapılandırılmış uzaktan erişim ayarları gerektirir. Bu seçim, ilk önyükleme için yerel giriş ve ekran aksesuarlarının bağlanması gerekip gerekmediğini belirler.
• Güç kaynağı: Besleme voltajını, akım kapasitesini, konektörü ve kabloyu karta ve çevre birimi yüküne göre eşleştirin. Raspberry Pi'nin USB Güç Dağıtımı kılavuzu, Raspberry Pi 5 için 5 V 5 A önerir; 5 V 3 A güç kaynağı, daha düşük güçlü çevre birimleriyle kartı çalıştırabilir ancak USB aygıtları için daha az güç bırakır.
• Aksesuar arayüzleri: Her depolama aygıtının, ekran kablosunun, USB çevre biriminin, kasanın veya genişletme kartının, seçilen kart tarafından desteklenen bir konektör ve fiziksel düzene sahip olduğunu doğrulayın. Doğru bir arayüz, tam bir mekanik ve elektriksel bağlantı sağlar; eşleşmeyen bir HDMI boyutu, USB formatı, GPIO düzeni veya kasa açıklığı kurulumu veya erişimi engeller.
• Bağlantı durumu: Güç kaynağından önce önyükleme ortamını yapılandırın ve gerekli ekran, giriş, depolama ve ağ donanımını bağlayın. Raspberry Pi Dokümantasyonu, güç kaynağını ilk donanım sırasında en sona koyar ve güç uygulamasını hazırlıktan ilk önyüklemeye geçiş haline getirir.

Örneğin, Raspberry Pi'nin USB Güç Dağıtımı kılavuzu, Raspberry Pi 5'in USB bağlantı noktalarına sunulan toplam akımı, 5 V 3 A güç kaynağı kullanıldığında nominal 600 mA ile sınırladığını, ancak uyumlu bir 5 V 5 A güç kaynağı algılandığında bu sınırı nominal 1,6 A'ya yükselttiğini belirtir. Hesaplanan ek 1,0 A USB akım kapasitesi, daha yüksek akımlı bir SSD veya sabit sürücünün güvenilir şekilde çalışıp çalışmayacağını belirleyebilir; bu nedenle, güç kaynağını seçmeden önce çevre birimi yükü belirlenmelidir.

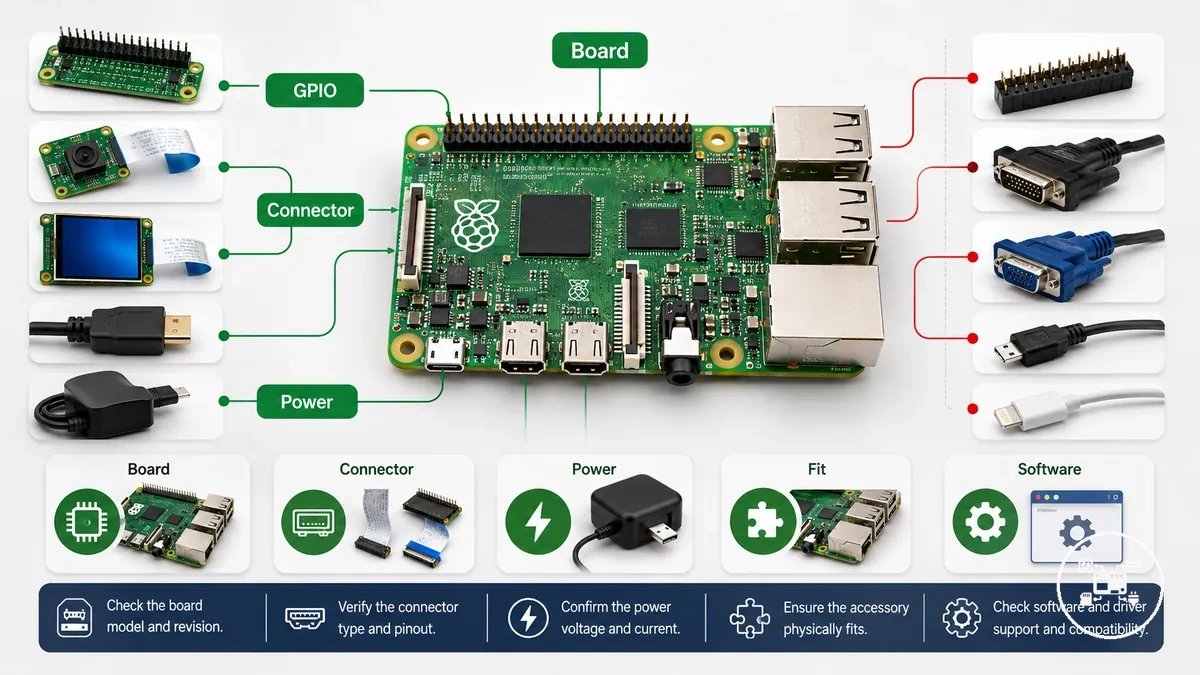

Raspberry Pi Aksesuar Uyumluluğunun Kurulumdan Önce Kontrol Edilmesi

Raspberry Pi aksesuar uyumluluğu, kurulumdan önce dört eşleşme gerektirir: aksesuar seçilen kart modelini desteklemeli, mevcut bir konektör kullanmalı, kartın güç sınırları içinde kalmalı ve bağlantı noktalarını veya bileşenleri engellemeden oturmalıdır. Raspberry Pi Dokümantasyonu, bu koşulların nesile göre değiştiğini gösterir; bu nedenle uyumluluk, yalnızca Raspberry Pi adından çıkarım yapmak yerine tam kart ve aksesuar kombinasyonu için doğrulanmalıdır.

Aşağıdaki kontroller elektriksel, arayüz ve mekanik uyumluluğu ayırt eder.

Aşağıdaki kontroller elektriksel, arayüz ve mekanik uyumluluğu ayırt eder. Başarısız bir kontrol, güç uygulanmadan önce kurulum etkisini belirler; örneğin kullanılamayan bir bağlantı, yetersiz çevre birimi akımı veya fiziksel müdahale.

• Kart modeli: Aksesuarın desteklenen model listesini tam Raspberry Pi modeli ve revizyonuyla eşleştirin. Raspberry Pi Dokümantasyonu, Raspberry Pi 4 Model B ve Raspberry Pi 5'in her birinin iki micro-HDMI çıkışı sağladığını, oysa Raspberry Pi Zero ve Zero 2'nin bir mini-HDMI bağlantısı kullandığını belirtir; bir HDMI boyutu için yapılmış bir kablo diğerine doğrudan bağlanmaz.
• Aksesuar arayüzü: Aksesuarı kartta fiziksel olarak bulunan bir arayüzle eşleştirin; örneğin USB Type-A, 40 pinli GPIO başlığı, micro-HDMI, mini-HDMI, CSI veya DSI. Raspberry Pi'nin donanım tabloları, Raspberry Pi 5'in iki adet birleşik 22 pinli, 0,5 mm aralıklı kamera/ekran konektörü kullandığını, Raspberry Pi 4'e kadar olan amiral gemisi kartların ise ayrı standart 15 pinli, 1,0 mm aralıklı kamera ve ekran konektörleri kullandığını gösterir; bu nedenle bu aksesuarlar kart için belirtilen kablo formatını gerektirir.
• Güç gereksinimi: Aksesuar yükünü kart için belirtilen güç koşullarına ekleyin. Raspberry Pi Dokümantasyonu, Raspberry Pi 5 gücünü 5 V 5 A (25 W) veya 600 mA çevre birimi akım sınırıyla 5 V 3 A (15 W) olarak listeler; mevcut tahsisten daha fazlasını gerektiren bağlı bir USB aygıtı, uyumlu daha yüksek kapasiteli bir güç kaynağına veya ayrı bir güç düzenlemesine ihtiyaç duyar.
• Fiziksel uyum: Montaj deliği konumlarını, kasa açıklıklarını, GPIO boşluğunu, soğutucu yüksekliğini ve kablo yönlendirmesini aksesuarın karta özgü çizimlerine göre kontrol edin. Bir muhafaza konektörü bloke ettiğinde, bir HAT soğutma bileşenine temas ettiğinde veya bir kablo aşırı bükülme olmadan gerekli prize ulaşamadığında elektriksel uyumluluk yetersizdir.
• Yazılım desteği: Aksesuar üreticisinin seçilen kart için desteklenen bir Raspberry Pi OS sürümü, çekirdek sürücüsü veya kurulum paketi belirlediğini doğrulayın. Desteklenen bir yazılım koşulu yayınlanmadığında, donanım uyumu tek başına işletim sisteminin aksesuarı algılayacağını veya kontrol edeceğini göstermez.

Örneğin, Raspberry Pi Dokümantasyonu hem Raspberry Pi 4 Model B hem de Raspberry Pi 5'te 40 pinli bir GPIO başlığı tanımlar, ancak farklı kamera/ekran konektörleri tanımlar: Raspberry Pi 4'te 1,0 mm aralıklı 15 pin ve Raspberry Pi 5'te 0,5 mm aralıklı 22 pin. Bir GPIO aksesuarı aynı başlık bağlantısını koruyabilirken, bir kamera veya ekran aksesuarı farklı bir esnek kablo gerektirir; bu da her arayüzün neden bağımsız olarak kontrol edilmesi gerektiğini gösterir.

Bu kontroller, bireysel Raspberry Pi aksesuarları 'nın seçilen kartın arayüz, güç, yazılım ve boşluk koşulları altında bağlanıp bağlanamayacağını tanımlar ve evrensel uyumluluk anlamına gelmez.

Bu kontroller, bireysel Raspberry Pi aksesuarları'nın seçilen kartın arayüz, güç, yazılım ve boşluk koşulları altında bağlanıp bağlanamayacağını tanımlar ve evrensel uyumluluk anlamına gelmez.

Güç ve Temel Raspberry Pi Aksesuarlarının Bağlanması

Temel Raspberry Pi aksesuarlarını bu kurulum sırasına göre bağlayın: önyükleme ortamını takın, ekranı bağlayın, giriş aygıtlarını takın, gerekirse ağı bağlayın ve güç kaynağını en son bağlayın. Raspberry Pi Dokümantasyonuna göre, gerekli aksesuarlar bağlandıktan sonra güç uygulamak, donanım yazılımının amaçlanan donanım yapılandırmasıyla önyüklemeye başlamasını sağlar ve ilk kurulum sırasında gereksiz yeniden bağlantıları azaltır.

Gerekli güç bağlantısı Raspberry Pi modeline bağlıdır.

Gerekli güç bağlantısı Raspberry Pi modeline bağlıdır. Raspberry Pi Dokümantasyonu, Raspberry Pi 5'in tam çevre birimi kapasitesi için bir 5 V, 5 A (25 W) USB Güç Dağıtımı güç kaynağı için tasarlandığını, Raspberry Pi 4 Model B'nin ise desteklenen çalışma koşulları altında resmi olarak bir 5 V, 3 A (15 W) USB-C güç kaynağı önerdiğini belirtir.

1. Önyükleme ortamını takın: Hazırlanan microSD kartı veya desteklenen başka bir önyükleme aygıtını, güç uygulamadan önce tamamen takın, böylece donanım yazılımı başlangıçta işletim sistemini bulabilir.
2. Ekran kablosunu bağlayın: Kart modeli için doğru HDMI kablosunu takın. Raspberry Pi Dokümantasyonuna göre, Raspberry Pi 4 Model B ve Raspberry Pi 5 micro-HDMI çıkışları kullanırken, Raspberry Pi Zero ve Raspberry Pi Zero 2 W bir mini-HDMI konektörü kullanır.
3. Giriş aygıtlarını takın: Masaüstü kurulumu için ilk önyüklemeden önce bir USB klavye ve fare bağlayın. Raspberry Pi Imager ile bir headless kurulum zaten yapılandırılmışsa, yerel giriş aygıtları yerine gerekli ağ arayüzünü bağlayın.
4. Ağ donanımını bağlayın: Kablolu bağlantı kullanıldığında karta güç vermeden önce bir Ethernet kablosu takın. Desteklenen Wi-Fi kimlik bilgileri zaten yapılandırılmışsa, uyumlu kablosuz Raspberry Pi modelleri Ethernet olmadan ilk kurulumu tamamlayabilir.
5. Güç kaynağını bağlayın: Resmi veya uyumlu güç kaynağını yalnızca önceki aksesuarlar takıldıktan sonra bağlayın. Güç sağlamak, önyükleme sırasını hemen başlatır ve donanım algılamayı başlatır.
6. Başlangıç durumunu doğrulayın: Güç LED'inin yandığını, etkinlik LED'inin (varsa) depolama erişimini gösterdiğini ve ekran veya uzaktan bağlantının işletim sistemine ulaştığını onaylayın. Temel bir aksesuar algılanmazsa, donanımı yeniden bağlamadan veya değiştirmeden önce gücü kesin.

Örneğin, Raspberry Pi Dokümantasyonu, uyumlu bir 5 V, 5 A (25 W) USB Güç Dağıtımı adaptörüyle beslenen Raspberry Pi 5'in, daha yüksek akım modu mevcut olduğunda varsayılan USB çevre birimi akım sınırını yaklaşık 600 mA'den yaklaşık 1,6 A'ya yükseltebileceğini belirtir. Bu ek akım kapasitesi, ayrı olarak güç verilen USB hub'ları gerektirmeden harici SSD'ler gibi daha yüksek güçlü USB aksesuarlarını destekler.

Bu ek akım kapasitesi, ayrı olarak güç verilen USB hub'ları gerektirmeden harici SSD'ler gibi daha yüksek güçlü USB aksesuarlarını destekler.

Başarılı bir başlangıç onaylandıktan sonra, Raspberry Pi modeliniz için uyumlu güç kaynakları, kablolar ve güçle ilgili aksesuarları seçerken, karta özgü gereksinimler için güç aksesuarı kurulumu kılavuzunu izleyin.

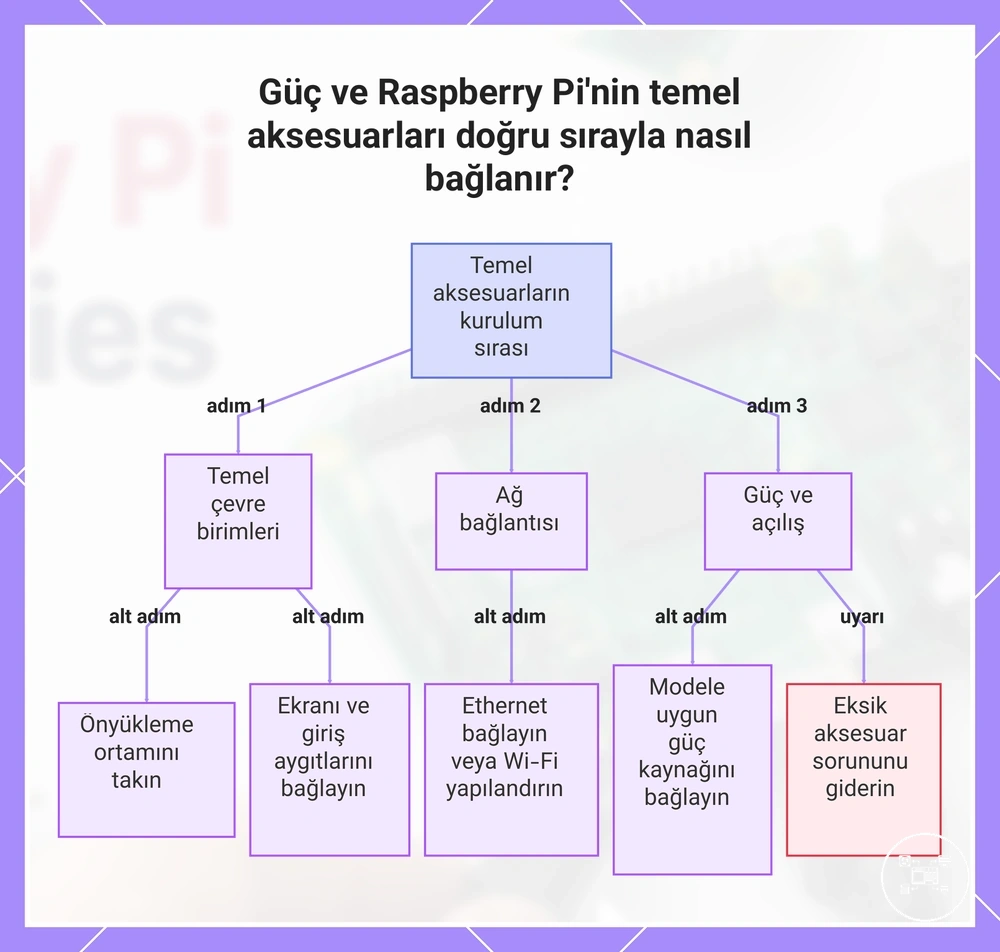

Bu grafik bir Raspberry Pi'ye güç vermeden önce temel aksesuarların bağlanması için önerilen kurulum sırasını ve başarılı bir açılış için gereken adımları gösterir.

Bu grafik bir Raspberry Pi'ye güç vermeden önce temel aksesuarların bağlanması için önerilen kurulum sırasını ve başarılı bir açılış için gereken adımları gösterir.

Depolama, Ekran ve Kablo Aksesuarlarının Kurulumu

Raspberry Pi depolama, ekran ve kablo aksesuarları belirli bir sırayla bağlanmalıdır: önyükleme deposunu hazırlayın, depolama aygıtlarını ve ekran kablolarını doğru arayüzlere bağlayın, her konektörün tam olarak oturduğunu doğrulayın ve güç kaynağını yalnızca gerekli aksesuarlar takıldıktan sonra bağlayın. Raspberry Pi Dokümantasyonuna göre, önyükleme aygıtı başlangıçtan önce geçerli bir işletim sistemi içermeli ve donanım, güç uygulanmadan önce bağlanmalıdır, böylece donanım yazılımı önyükleme sırasında bağlı aygıtları algılayabilir.

Gerekli konektörler Raspberry Pi modeline bağlıdır.

Gerekli konektörler Raspberry Pi modeline bağlıdır. Raspberry Pi Dokümantasyonu, Raspberry Pi 4 Model B ve Raspberry Pi 5'in 2 micro-HDMI bağlantı noktası, 2 USB 3.0 bağlantı noktası ve 2 USB 2.0 bağlantı noktası sağladığını, Raspberry Pi Zero ve Raspberry Pi Zero 2 W'nin ise tek bir mini-HDMI konektörü ve bir mikro-USB OTG arayüzü kullandığını belirtir. Depolama aygıtını, ekran kablosunu ve konektör türünü seçilen karta göre eşleştirmek, uyumsuz arayüzlerden kaynaklanan kurulum hatalarını önler.

1. Önyükleme deposunu hazırlayın: Raspberry Pi OS'u veya desteklenen başka bir işletim sistemini, kurulumdan önce bir microSD karta veya desteklenen başka bir önyükleme aygıtına yazın. Raspberry Pi Dokümantasyonu, microSD'yi tüm Raspberry Pi modelleri için standart önyükleme ortamı olarak tanımlarken, Raspberry Pi 5 ayrıca uygun donanım yazılımı desteği etkinleştirildikten sonra uyumlu bir PCIe bağlantısı üzerinden NVMe SSD önyüklemeyi de destekler.
2. Depolama aksesuarlarını bağlayın: Başlangıçtan önce microSD kartı yuvasına tamamen takın veya desteklenen harici depolamayı bağlayın. Harici USB depolama, arayüzüyle eşleşen bir USB bağlantı noktasına bağlanmalıdır. Raspberry Pi Dokümantasyonuna göre, USB 3 aygıtları USB 2 bağlantı noktalarıyla uyumlu kalır ancak bu arayüz üzerinden bağlandıklarında USB 2 aktarım hızlarında çalışır.
3. Ekran kablosunu bağlayın: Kart modelinin gerektirdiği konektörü kullanarak güç uygulamadan önce ekranı bağlayın. Raspberry Pi 4 Model B ve Raspberry Pi 5, micro-HDMI kabloları veya adaptörleri gerektirirken, Raspberry Pi Zero modelleri bir mini-HDMI kablosu veya adaptörü gerektirir.
4. Kablo kurulumunu kontrol edin: Her kabloyu aşırı bükülme veya gerilim olmadan tamamen takılı olduğundan emin olun. Depolama, HDMI, USB ve şerit kablolar anahtarlı yönlerini takip etmelidir; çünkü kısmen oturmuş konektörler, önyükleme sırasında depolama algılamasını veya video çıkışını engelleyebilir.
5. Başarılı algılamayı doğrulayın: Başlangıçtan sonra, işletim sisteminin seçilen önyükleme aygıtından yüklendiğini, ekranın video çıkışı ürettiğini ve bağlı depolama aygıtlarının işletim sisteminde göründüğünü onaylayın. Bir depolama aygıtı veya ekran algılanmazsa, Raspberry Pi Dokümantasyonu, donanımı çıkarmadan veya yeniden bağlamadan önce kartın güvenli bir şekilde kapatılmasını önerir.

Örneğin, Raspberry Pi Dokümantasyonuna göre, Raspberry Pi 5, USB 3.0 spesifikasyonu altında 5 Gbit/s'ye kadar hızda çalışan 2 USB 3.0 bağlantı noktası ve 480 Mbit/s'ye kadar hızda çalışan 2 USB 2.0 bağlantı noktası sağlar. Harici bir SSD'yi USB 2.0 bağlantı noktası yerine USB 3.0 bağlantı noktasına bağlamak, SSD de USB 3.0 desteklediğinde depolama aygıtının daha yüksek hızlı arayüzü kullanmasına olanak tanır.

Konektör, monitör veya kablo kurulum ayrıntılarına ihtiyacınız varsa, ekran ve kablo kurulumu kılavuzuna bakın.

Karta özgü önyükleme ortamı ve harici depolama yapılandırması için depolama aksesuarı kurulumu kılavuzuna geçin. Konektör, monitör veya kablo kurulum ayrıntılarına ihtiyacınız varsa, ekran ve kablo kurulumu kılavuzuna bakın.

Karta özgü önyükleme ortamı ve harici depolama yapılandırması için depolama aksesuarı kurulumu kılavuzuna geçin.

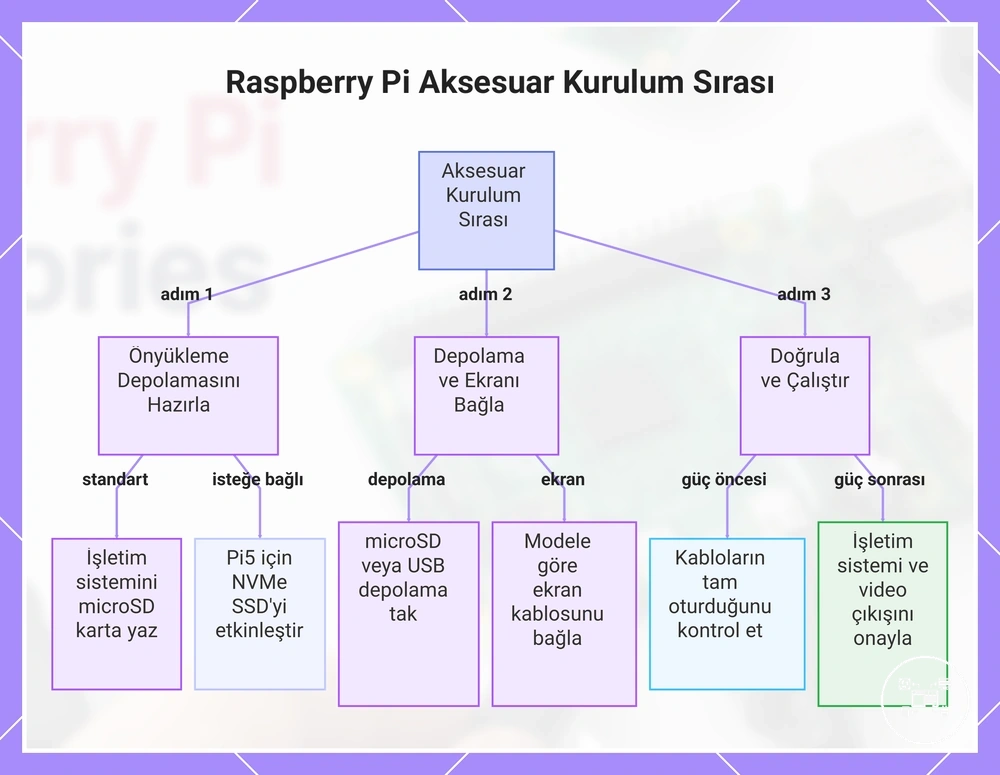

Bu grafik, önyükleme depolamasını hazırlama, depolama ve ekran aksesuarlarını bağlama ve güç uygulamadan önce ve sonra kurulumu doğrulama için önerilen sırayı gösterir.

Soğutma ve GPIO Aksesuarlarının Kurulumu

Raspberry Pi soğutma ve GPIO aksesuarlarını kart kapalıyken kurun: soğutma bileşenini engelsiz hava akışıyla monte edin, varsa fanı belirtilen güç başlığına bağlayın, GPIO aksesuarlarını doğru başlık pinleriyle hizalayın ve genişletme donanımının yakındaki konektörleri ve kabloları temizlediğini doğrulayın. Kurulum, yalnızca soğutma aksesuarının güvenli termal teması veya hava akışı erişimi olduğunda ve GPIO aksesuarı kaymış pinler veya mekanik müdahale olmadan tamamen oturduğunda tamamlanır.

Soğutma ve GPIO bağlantı noktaları karta ve aksesuar türüne göre farklılık gösterir.

Soğutma ve GPIO bağlantı noktaları karta ve aksesuar türüne göre farklılık gösterir. Raspberry Pi Dokümantasyonu, Raspberry Pi 5'in 40 pinli bir GPIO başlığına ve GPIO başlığı ile USB 2.0 bağlantı noktaları arasında konumlandırılmış ayrı bir 4 pinli JST-SH PWM fan konektörüne sahip olduğunu belirtir; bu konektör için tasarlanmış bir soğutma fanı genel amaçlı GPIO pinlerini kullanmamalıdır.

1. Soğutma bileşenini monte edin: Isı emiciyi veya aktif soğutucuyu, kurulum talimatlarında belirtilen işlemci alanına, sağlanan termal arayüz malzemesini ve montaj noktalarını kullanarak yerleştirin. Tam temas ısı transferini desteklerken, eğik bir ısı emici veya termal ped üzerinde bırakılan koruyucu film eksik bir termal yol oluşturur.
2. Hava akışı yolunu koruyun: Fan girişlerini, çıkışlarını ve kasa havalandırmalarını şerit kablolardan, HAT'lardan ve muhafaza panellerinden uzak tutun. Bir genişletme kartı soğutucu alanını kapatıyorsa veya fan açıklığını kısıtlıyorsa, o kart ve aksesuar kombinasyonu için belirtilen boşluk veya soğutma düzenlemesini kullanın.
3. Soğutma fanını bağlayın: Fan fişini, anahtarlı yönü takip ederek Raspberry Pi modeli için belirtilen özel konektöre takın. Raspberry Pi Dokümantasyonu, her iki Raspberry Pi 5 fan seçeneğinin de kartın 4 pinli JST-SH PWM fan konektörüne bağlandığını ve bunun 40 pinli GPIO başlığını kullanmadan kontrollü fan çalışması sağladığını belirtir.
4. GPIO aksesuarını hizalayın: GPIO aksesuarındaki pin 1'i Raspberry Pi başlığındaki pin 1 ile eşleştirin, ardından konektörü her iki sıra boyunca eşit şekilde aşağı doğru bastırın. Bir pin kayması, aksesuarın istenmeyen güç veya sinyal pinlerine bağlanmasına neden olur; bu nedenle, aksesuar dokümantasyonu açıkça kısmi bir bağlantı belirtmedikçe başlığın her iki ucunda da açıkta sıra olmamalıdır.
5. Genişletme boşluğunu kontrol edin: GPIO aksesuarının, ara parçaların, fanın, ısı emicinin, kasanın ve şerit kabloların ayrı fiziksel yolları kapladığını doğrulayın. Raspberry Pi Dokümantasyonu, Raspberry Pi 5 fan konektörünü 40 pinli başlığın yanında tanımlar; bu nedenle, her iki aksesuarın da takılı olduğu durumda bir HAT veya genişletme kartı, fan fişi ve kablosu için yeterli boşluk sağlamalıdır.
6. Başlangıçtan sonra doğrulayın: Mekanik ve elektriksel kontroller tamamlandıktan sonra güç uygulayın. Fanın desteklenen kontrol yapılandırması altında yanıt verdiğini ve GPIO aksesuarının gerekli sürücüsü, kitaplığı veya uygulaması tarafından tanındığını doğrulayın; yanlış yerleştirilmiş bir konektörü düzeltmeden önce kartın gücünü kapatın.

Örneğin, Raspberry Pi Dokümantasyonu iki farklı Raspberry Pi 5 bağlantısını listeler: uyumlu genişletme donanımı için 40 pinli GPIO başlığı ve desteklenen soğutma fanları için 4 pinli JST-SH PWM konektörü. Fan kablosunu ayrı 4 pinli konektöre yönlendirirken 40 pinli başlığa bir HAT takmak, HAT, ara parçalar ve muhafaza fan fişinin etrafında fiziksel boşluk bıraktığı sürece her iki arayüzü de korur.

Fan kablosunu ayrı 4 pinli konektöre yönlendirirken 40 pinli başlığa bir HAT takmak, HAT, ara parçalar ve muhafaza fan fişinin etrafında fiziksel boşluk bıraktığı sürece her iki arayüzü de korur.

Soğutucu montajı veya hava akışı gereksinimleri kasaya göre farklılık gösterdiğinde soğutma aksesuarı kurulumu kılavuzunu ve aksesuara özgü pin işlevleri, yazılım gereksinimleri ve genişletme bağlantıları için GPIO aksesuar kurulumu kılavuzunu izleyin.

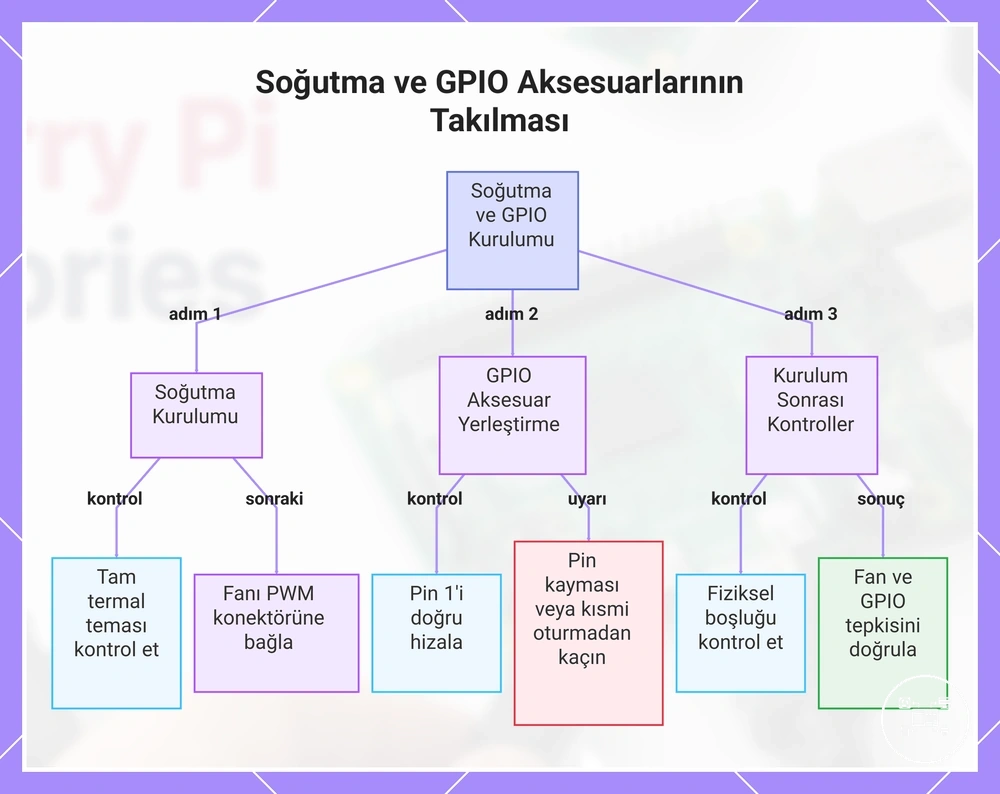

Bu grafik, bir Raspberry Pi'ye soğutma ve GPIO aksesuarlarının takılması için ana adımları ve kontrolleri gösterir; montaj, hizalama ve kurulum sonrası doğrulama dahil.

Bu grafik, bir Raspberry Pi'ye soğutma ve GPIO aksesuarlarının takılması için ana adımları ve kontrolleri gösterir; montaj, hizalama ve kurulum sonrası doğrulama dahil.

Yaygın Raspberry Pi Aksesuar Kurulum Hatalarından Kaçınma

Yaygın Raspberry Pi aksesuar kurulum hataları üç tanı kategorisine ayrılır: uyumsuz donanım, eksik fiziksel bağlantılar ve desteklenmeyen güç veya yazılım yapılandırmaları. Her sorunu hata → olası neden → gözlemlenebilir belirti → düzeltici eylem olarak kontrol edin, çünkü aynı belirtinin birden fazla nedeni olabilir ve her Raspberry Pi modeli veya aksesuarı için geçerli tek bir düzeltme yoktur.

Aşağıdaki kontrol listesi yalnızca aksesuar düzeyindeki kontrolleri kapsar.

Aşağıdaki kontrol listesi yalnızca aksesuar düzeyindeki kontrolleri kapsar. Raspberry Pi Dokümantasyonu, karta özgü arayüzleri ve güç sınırlarını tanımlar; Raspberry Pi 5 için 5 V 5 A (25 W) veya 600 mA çevre birimi akım sınırıyla 5 V 3 A (15 W); bu modele özgü koşullar, bir kurulum hatasını aksesuar arızasından ayırmaya yardımcı olur.

• Hata: uyumsuz kart veya konektör. Olası neden: Aksesuar başka bir Raspberry Pi modelini, bağlantı noktası biçimini veya başlık düzenini hedefler. Belirti veya risk: Konektör uymaz, aksesuar oturamaz veya işletim sistemi onu algılamaz. Düzeltici eylem: Aksesuarı yeniden bağlamadan önce desteklenen model listesini ve konektör özelliklerini tam kart revizyonuyla karşılaştırın.
• Hata: yetersiz çevre birimi gücü. Olası neden: Güç kaynağı veya yapılandırma, bağlı USB aksesuarlarının gerektirdiğinden daha az akım bırakır. Belirti veya risk: Bir depolama aygıtının bağlantısı kesilir, bir çevre birimi sıfırlanır veya sistem düşük voltaj durumu bildirir. Düzeltici eylem: Raspberry Pi 5 için, bağlı çevre birimi yükü 5 V 3 A güç kaynağıyla ilişkili 600 mA sınırını aştığında belgelenen 5 V 5 A (25 W) güç kaynağı koşulunu kullanın.
• Hata: gevşek veya yanlış yönlendirilmiş bağlantı. Olası neden: Bir HDMI, USB, şerit, depolama, fan veya GPIO konektörü yalnızca kısmen oturmuştur veya yanlış yönde takılmıştır. Belirti veya risk: Ekran boş kalır, depolama görünmez, fan yanıt vermez veya bir GPIO aksesuarı istenmeyen pinlere bağlanır. Düzeltici eylem: Raspberry Pi'yi kapatın, gücü kesin, konektör yönünü inceleyin ve etkilenen bağlantıyı yanal kuvvet uygulamadan yeniden oturtun.
• Hata: kaymış GPIO kurulumu. Olası neden: Bir HAT veya genişletme konektörü 40 pinli GPIO başlığında bir veya daha fazla konum kaydırılmıştır. Belirti veya risk: Aksesuar istenmeyen güç veya sinyal bağlantıları alır ve başlatılamayabilir. Düzeltici eylem: Aksesuardaki pin 1'i Raspberry Pi başlığındaki pin 1 ile hizalayın ve gücü geri vermeden önce her iki sıranın eşit şekilde oturduğunu doğrulayın.
• Hata: desteklenmeyen yazılım yapılandırması. Olası neden: Yüklü Raspberry Pi OS sürümü, gerekli sürücü, ek yük, donanım yazılımı, kitaplık veya aksesuar yapılandırmasından yoksundur. Belirti veya risk: Donanım fiziksel olarak bağlıdır ancak işletim sisteminde veya uygulamada görünmez. Düzeltici eylem: Aksesuar üreticisinin desteklenen Raspberry Pi OS sürümünü kontrol edin ve yalnızca belirtilen yazılım veya yapılandırma gereksinimlerini uygulayın.
• Hata: engellenmiş soğutma veya genişletme boşluğu. Olası neden: Bir kablo, kasa paneli, HAT veya depolama adaptörü fan açıklığını bloke eder, ısı emiciye baskı yapar veya başka bir aksesuarla aynı fiziksel alanı kaplar. Belirti veya risk: Fan havayı serbestçe hareket ettiremez, konektörler zorlanır veya genişletme kartı düz oturamaz. Düzeltici eylem: Sisteme güç vermeden önce kabloları yeniden yönlendirin ve birleşik soğutucu, ara parça, muhafaza ve genişletme kartı boşluklarını doğrulayın.

Örneğin, Raspberry Pi Dokümantasyonu, Raspberry Pi 5'te ayrı bağlantılar tanımlar: genişletme donanımı için 40 pinli bir GPIO başlığı ve desteklenen soğutma fanları için 4 pinli bir JST-SH PWM fan konektörü. Fanı GPIO başlığı yerine özel dört pinli sokete bağlamak, genişletme arayüzünü korur ve yanlış pin atamasının olası bir kaynağını ortadan kaldırır.

Fanı GPIO başlığı yerine özel dört pinli sokete bağlamak, genişletme arayüzünü korur ve yanlış pin atamasının olası bir kaynağını ortadan kaldırır.

Bu aksesuar düzeyindeki kontroller nedeni izole etmezse, önyükleme ortamı, donanım yazılımı, işletim sistemi, güç dağıtımı ve kart düzeyindeki belirtilerin daha geniş teşhisi için kurulum sorunlarını giderme ile devam edin.

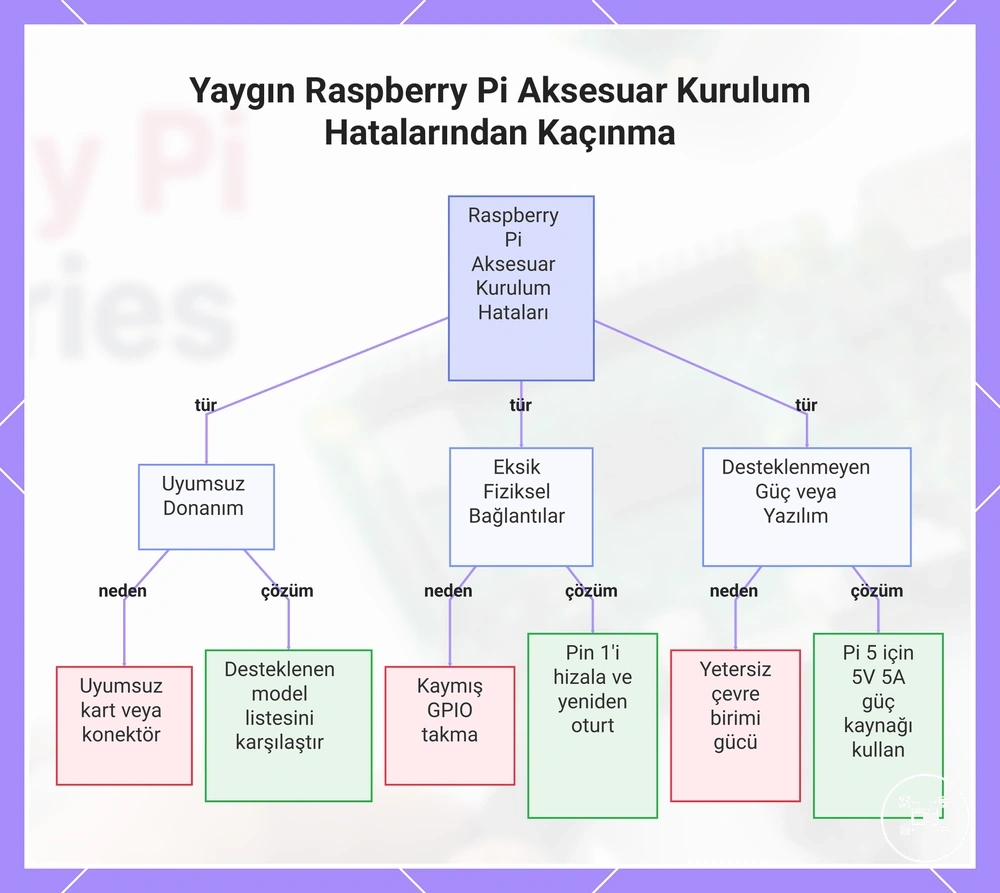

Bu grafik, yaygın Raspberry Pi aksesuar kurulum hatalarını üç tanı kategorisinde gruplandırır ve her kategori için tipik bir hata ile düzeltici eylemi gösterir.

Bu grafik, yaygın Raspberry Pi aksesuar kurulum hatalarını üç tanı kategorisinde gruplandırır ve her kategori için tipik bir hata ile düzeltici eylemi gösterir.
