Raspberry Pi Aksesuar Sorun Giderme

Raspberry Pi aksesuar sorun giderme, gözlemlenen bir belirtinin güç, bağlantı, uyumluluk, yapılandırma veya aksesuar durumuyla ilişkili olup olmadığını belirler. Tanısal değer koşulludur: bir belirti olası nedenleri daraltır ancak bir aksesuarın arızalı olduğunu doğrulamaz.

Tanısal değer koşulludur: bir belirti olası nedenleri daraltır ancak bir aksesuarın arızalı olduğunu doğrulamaz.

Güç, ekran, USB, başlatma ve soğutma belirtileri örtüşebilir çünkü bir çalışma koşulu birden fazla bağlı aksesuarı etkileyebilir. Raspberry Pi belgeleri, güç kaynağı davranışını, başlatma ortamını, ekran bağlantılarını, USB çevre birimlerini, başlatma tanılamasını ve termal kontrolü ayrı donanım ve çalışma kontrolleri olarak tanımlar; tanılama işlemi, her belirtiyi Raspberry Pi modeli, aksesuar türü, bağlantı yolu ve kurulum koşuluyla eşleştirmelidir.

Güç, ekran, USB, başlatma ve soğutma belirtileri örtüşebilir çünkü bir çalışma koşulu birden fazla bağlı aksesuarı etkileyebilir.

Değiştirmeden önce, aksesuarın belirli Raspberry Pi modeli için gerekli fiziksel uyuma, bağlantı noktası veya konektör türüne, güç koşuluna, yapılandırmaya ve güvenilir bağlantıya sahip olup olmadığını kontrol edin. Bu koşullardan birinin düzeltilmesinden sonra kaybolan bir belirti, kurtarılabilir bir kurulum veya uyumluluk nedenini gösterir; bilinen uyumlu bir koşul altında devam eden bir belirti, bir aksesuar hatası için daha güçlü kanıt sağlar ve tanılamayı ilgili belirti grubuna yönlendirir.

• Güç belirtileri: Yeniden başlatma, kararsızlık veya güç uyarısı, ilk kontrolü kaynağa, kabloya, konektöre ve birleşik aksesuar yüküne yönlendirir.
• Ekran belirtileri: Çıktı olmaması veya sinyal yok durumu, tanılamayı ekran girişine, kablo türüne, adaptöre, Raspberry Pi bağlantı noktasına ve sinyal yapılandırmasına yönlendirir.
• USB belirtileri: Tanınmama, aralıklı algılama veya düşük çevre birimi performansı, tanılamayı USB bağlantı noktasına, hub veya adaptöre, bağlantı durumuna, uyumluluğa ve mevcut güce yönlendirir.
• Başlatma belirtileri: Başarısız bir başlangıç, tanılamayı SD kart veya diğer başlatma ortamına, kart okuyucu veya adaptöre, işletim sistemi görüntüsüne, depolama bağlantısına ve güç koşuluna yönlendirir.
• Soğutma belirtileri: Beklenmeyen sıcaklık davranışı, tanılamayı fan çalışmasına, soğutucu temasına, kasa hava akışına, ortam sıcaklığına ve iş yüküne yönlendirir.

İçindekiler⌄

Yaygın Raspberry Pi Aksesuar Sorunları ve Belirtileri

Raspberry Pi aksesuar sorunları genellikle görünür belirtiler olarak ortaya çıkar: çıktı olmaması, tanınmama, kararsızlık, başlatma sorunu, aşırı ısınma veya beklenmeyen çevre birimi davranışı. Olası bir neden atamadan önce her belirtiyi işlevine göre gruplandırın, çünkü tanı yönü bir aksesuar hatası, bağlantı durumu, güç sınırlaması veya yapılandırma uyuşmazlığı olabilir.

Güç, ekran, USB, başlatma ve soğutma belirtileri, bir çalışma koşulu birden fazla Raspberry Pi aksesuarını etkilediğinde örtüşebilir. Raspberry Pi belgeleri, güç kaynağı, ekran bağlantısı, USB çevre birimleri, başlatma ortamı ve termal koşulları, bir aksesuarın arızalı olduğunun kanıtı olmaktan ziyade ayrı tanı alanları olarak tanımlar. Doğru sorun gidermeden önce kurulum adımlarını, kart modeli, bağlantı noktası, kablo, adaptör, güç kaynağı ve yapılandırma dahil olmak üzere gözden geçirin. Gerekli kurulum koşulu sağlandıktan sonra kaybolan bir belirti, bir yapılandırma veya bağlantı nedenini gösterir; bilinen uyumlu bir koşul altında devam eden bir belirti, bir aksesuar hatası için daha güçlü kanıt sağlar.

Güç, ekran, USB, başlatma ve soğutma belirtileri, bir çalışma koşulu birden fazla Raspberry Pi aksesuarını etkilediğinde örtüşebilir.

Örneğin, Raspberry Pi, 5 V ve 3 A ile beslenen bir Raspberry Pi 5'in bağlı çevre birimlerini 600 mA ile sınırladığını, 5 V ve 5 A güç kaynağının ise kartın daha yüksek çevre birimi güç modunu desteklediğini belirtir. Bu nedenle 600 mA sınırı altında bağlantısı kesilen bir USB sürücü, arızalı USB donanımını doğrulamak yerine güçle ilgili bir tanı yönü oluşturur.

• Güç ve kararsızlık: Beklenmeyen yeniden başlatmalar, uyarı göstergeleri veya aksesuar bağlantı kesintileri, tanılamayı kaynak derecesine, kablo durumuna, konektör uyumuna ve birleşik çevre birimi yüküne yönlendirir.
• Ekran ve çıktı olmaması: Boş bir ekran veya sinyal yokluğu, tanılamayı ekran girişine, HDMI veya mikro-HDMI kablosuna, adaptöre, seçilen bağlantı noktasına ve video yapılandırmasına yönlendirir.
• USB ve tanınmama sorunu: Algılanmayan veya aralıklı çalışan bir çevre birimi, tanılamayı USB bağlantı noktasına, hub veya adaptöre, mevcut akıma, uyumluluğa ve fiziksel bağlantıya yönlendirir.
• Depolama ve başlatma sorunu: Başarısız başlangıç veya tekrarlanan başlatma davranışı, tanılamayı SD kart veya diğer başlatma ortamına, kart okuyucuya, adaptöre, işletim sistemi görüntüsüne ve depolama bağlantısına yönlendirir.
• Soğutma ve aşırı ısınma: Sıcaklık uyarıları veya düşük performans, tanılamayı fan çalışmasına, soğutucu temasına, kasa hava akışına, ortam koşullarına ve iş yüküne yönlendirir.
• Beklenmeyen aksesuar davranışı: Beklenen durumundan farklı olan bir özellik, tanılamayı Raspberry Pi model uyumluluğuna, fiziksel uyuma, yazılım yapılandırmasına ve aksesuar durumuna yönlendirir.

Raspberry Pi Aksesuar Uyumluluğunu ve Bağlantılarını Kontrol Etme

Raspberry Pi aksesuar uyumluluğu, aksesuar türünün doğru kart modeliyle, bağlantı noktalarıyla, fiziksel uyumla, güç gereksinimleriyle ve bağlantı durumuyla eşleşip eşleşmediğine göre belirlenir. Bu uyumluluk gereksinimlerinden birini karşılamayan bir aksesuar, donanımın kendisi işlevsel olsa bile çalışamayabilir; bu yüzden bir aksesuar hatasını tanılamadan önce uyumluluk ve bağlantı kontrolleri tamamlanmalıdır.

Raspberry Pi belgelerine göre, Raspberry Pi 5 önceki tam boyutlu CSI ve DSI konektörlerini daha küçük birleşik MIPI konektörleriyle değiştirir; bu durum, önceki Raspberry Pi Kamera Modülleri ve Ekranlarının birçoğunu kullanırken uyumlu adaptör kabloları gerektirir. Raspberry Pi, aksesuar çalışmasının yalnızca fiziksel uyuma değil; doğru konektör, kablo yönü, desteklenen adaptör, mevcut güç ve kart modelinin kullanımına bağlı olduğunu da belirtir. Daha geniş aksesuar sorunları için uyumluluk kontrolleri ayrı bir başlık altında değerlendirilir; bu bölüm yalnızca sorun gidermeyle ilgili doğrulamalara odaklanır.

Yetersiz güç koşulunda bağlantısı kesilen bir USB SSD, depolama aksesuarının arızalandığını doğrulamak yerine bir uyumluluk veya güç gereksinimi sorununu gösterir.

Örneğin, Raspberry Pi'ye göre, resmi 5 V 5 A USB-C güç kaynağıyla beslenen bir Raspberry Pi 5, daha yüksek USB çevre birimi güç modunu etkinleştirebilir; daha düşük kapasiteli güç kaynakları ise bağlı aksesuarlar için kullanılabilir gücü azaltabilir. Yetersiz güç koşulunda bağlantısı kesilen bir USB SSD, depolama aksesuarının arızalandığını doğrulamak yerine bir uyumluluk veya güç gereksinimi sorununu gösterir.

Belirli aksesuar arızalarını incelemeden önce aşağıdaki uyumluluk ve bağlantı koşullarını doğrulayın:

• Fiziksel uyum: Konektör şeklinin ve aksesuar türünün hedeflenen Raspberry Pi bağlantı noktasıyla eşleştiğini doğrulayın.
• Kart modeli: Aksesuarın kullanılan Raspberry Pi neslini açıkça desteklediğini doğrulayın.
• Bağlantı noktaları ve kablo: Doğru bağlantı noktasının, kablo yönünün ve gereken adaptörün güvenli şekilde takıldığını kontrol edin.
• Güç gereksinimleri: Güç kaynağının, mevcut çalışma koşulunda hem Raspberry Pi'ye hem bağlı aksesuarlara yeterli gücü sağlayabildiğini doğrulayın.
• Sinyal algılama: Uyumluluk ve bağlantı kontrolleri tamamlandıktan sonra Raspberry Pi OS'un bağlı aksesuarı algıladığını doğrulayın.
• Kurulum koşulu: Aksesuarın arızalı olduğu sonucuna varmadan önce kurulum hatalarını elemek için her bağlantıyı değişikliklerin ardından yeniden kontrol edin.

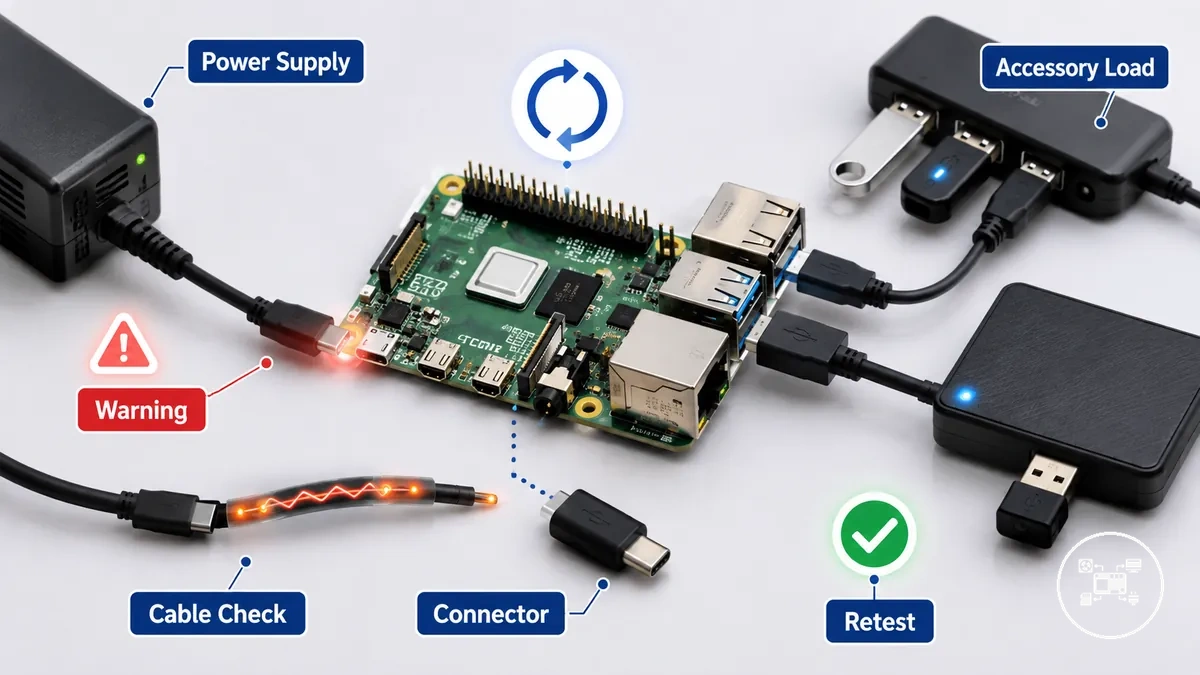

Raspberry Pi Güç Sorunları ve Güç Kaynağı Problemleri

Raspberry Pi güç sorunları, dengesiz güç iletiminin kartı veya bağlı aksesuarları etkilemesiyle ortaya çıkar; beklenmeyen yeniden başlatmalar, düşük voltaj uyarıları, USB bağlantı kesintileri veya aralıklı çalışma gibi belirtiler üretir. Raspberry Pi belgelerine göre, Raspberry Pi kartları düzenlenmiş 5 V güç kaynağı gerektirir; bu nedenle, bir aksesuarı değiştirmeden önce güç kaynağı, kablo, konektör ve aksesuar yükünü tanılamak gerekir çünkü aynı belirtiler donanım arızasından değil, güç kararsızlığından kaynaklanabilir.

Güç kararsızlığı, yetersiz akım kapasitesi, kablo direncinden kaynaklanan voltaj düşüşü, gevşek bir USB-C veya mikro-USB konektörü veya bağlı Raspberry Pi modeli için mevcut gücü aşan bir aksesuar yükü sonucu oluşabilir. Raspberry Pi, Raspberry Pi 5'in yalnızca uyumlu bir 5 V 5 A USB-C güç kaynağıyla beslendiğinde daha yüksek USB çevre birimi gücü sağlayabileceğini belirtir; daha düşük kapasiteli güç kaynakları, USB çevre birimlerine kullanılabilir gücü azaltır. güç aksesuarı sorunları hakkında daha ayrıntılı bilgi ayrı bir başlık altında ele alınır çünkü bu bölüm güç seçiminden ziyade sorun gidermeye odaklanır.

güç aksesuarı sorunları hakkında daha ayrıntılı bilgi ayrı bir başlık altında ele alınır çünkü bu bölüm güç seçiminden ziyade sorun gidermeye odaklanır.

Örneğin, Raspberry Pi belgelerine göre, reklamı yapılan akım değeri yeterli görünse bile kablo direnci veya yetersiz güç iletimi nedeniyle kart voltajı çalışma eşiğinin altına düştüğünde bir Raspberry Pi düşük voltaj uyarısı gösterebilir veya beklenmeyen şekilde yeniden başlatılabilir. Bilinen uyumlu bir güç kaynağı ve kabloyla yeniden test etmek, gözlemlenen belirtinin güç bileşenlerini mi takip ettiğini yoksa Raspberry Pi ve bağlı aksesuarda mı kaldığını belirlemeye yardımcı olur ve değiştirmeden önce daha güvenli bir tanı yönü sağlar.

Bir güç aksesuarının arızalı olduğu sonucuna varmadan önce aşağıdaki tanı kontrollerini kullanın:

• Beklenmeyen yeniden başlatma: Güç kaynağının mevcut aksesuar yükü altında düzenlenmiş sabit bir 5 V çıkışı sağladığını doğrulayın.
• Düşük voltaj uyarısı: İletilen voltajı azaltabilecek hasar, gevşek bağlantılar veya aşırı direnç açısından kabloyu ve konektörü inceleyin.
• USB aksesuar bağlantı kesintisi: Bağlı çevre birimlerinin, Raspberry Pi modeli ve güç yapılandırması için mevcut USB gücünü aşıp aşmadığını kontrol edin.
• Aralıklı başlatma: Belirtinin güç yolunu takip edip etmediğini belirlemek için bilinen uyumlu bir güç kaynağı ve kabloyla yeniden test edin.
• Rastgele kararsızlık: Toplam aksesuar yükünün güç sorununa katkıda bulunup bulunmadığını belirlemek için gerekli olmayan aksesuarları çıkarın ve tek tek yeniden bağlayın.
• Kalıcı belirtiler: Uyumlu güç bileşenleri doğrulandıktan sonra aynı davranış devam ediyorsa, Raspberry Pi kartını veya etkilenen aksesuarı tanılamaya devam edin çünkü aynı belirtilerin güçle ilgili olmayan nedenleri olabilir.

Raspberry Pi Ekran ve Kablo Bağlantı Sorunları

Raspberry Pi ekran ve kablo bağlantı sorunları, herhangi bir ekran aksesuarını değiştirmeden önce sinyal yolunun tamamını, HDMI veya mikro HDMI bağlantı noktasını, kablo bağlantısını, adaptör uyumluluğunu ve ekran girişini kontrol ederek tanılanmalıdır. Raspberry Pi belgelerine göre, Raspberry Pi 4 ve Raspberry Pi 5 iki mikro HDMI çıkış bağlantı noktası kullanırken, daha eski modellerde genellikle tam boyutlu bir HDMI konektörü bulunur; bu da konektör uyumluluğunu modele özgü bir gereksinim hâline getirir. Doğru sinyal yolunun sağlanması kayıp çıktıyı gideriyorsa, belirti donanım arızasını doğrulamak yerine bir bağlantı veya uyumluluk koşulunu gösterir.

Doğru sinyal yolunun sağlanması kayıp çıktıyı gideriyorsa, belirti donanım arızasını doğrulamak yerine bir bağlantı veya uyumluluk koşulunu gösterir.

Ekran sorunları genellikle yanlış HDMI bağlantı noktası, uyumsuz bir kablo veya adaptör, yanlış ekran girişi, gevşek bir konektör veya kesintiye uğramış bir sinyal yolundan kaynaklanır. Raspberry Pi belgeleri, Raspberry Pi 4 ve Raspberry Pi 5 için uyumlu bir mikro HDMI kablosu veya adaptörü gerektiğini ve video sinyalinin görünmesi için bağlı monitörün ilgili HDMI girişine geçirilmesi gerektiğini belirtir. Daha kapsamlı ekran ve kablo sorunları bilgisi, ekran aksesuarlarını ve bağlantı seçeneklerini açıklar; bu bölüm yalnızca ekran belirtilerinin ve kablo ile ilgili tanılamaların giderilmesine odaklanır.

Gevşek adaptörün düzgün takılmış bir mikro HDMI bağlantısıyla değiştirilmesi, ekranın veya kablonun değiştirilmesini gerektirmeden video sinyalini geri getirir.

Örneğin, Raspberry Pi belgelerine göre, bir Raspberry Pi 4'ün gevşek bir mikro HDMI adaptörü üzerinden tam boyutlu bir HDMI kablosuyla bir monitöre bağlanması, Raspberry Pi ve monitörün her ikisi de doğru çalıştığı hâlde "Sinyal Yok" ekranı oluşturabilir. Gevşek adaptörün düzgün takılmış bir mikro HDMI bağlantısıyla değiştirilmesi, ekranın veya kablonun değiştirilmesini gerektirmeden video sinyalini geri getirir.

Bir ekran aksesuarını veya kabloyu değiştirmeden önce aşağıdaki tanı kontrollerini kullanın:

• Kayıp çıktı: HDMI veya mikro HDMI kablosunun doğru Raspberry Pi video bağlantı noktasına takılı olduğunu ve monitörün eşleşen HDMI girişini kullandığını doğrulayın.
• Başlatma sonrası boş ekran: Bir ekran arızası varsaymadan önce kablo bağlantısını, konektör uyumunu, adaptör uyumluluğunu ve sinyal yolunu kontrol edin.
• Aralıklı sinyal: Video iletimini kesintiye uğratan fiziksel hasar, zayıf temas veya hareket açısından HDMI kablosunu ve konektörleri inceleyin.
• Ekranın başka bir monitörde çalışması: Raspberry Pi video çıkışının neden olma olasılığı daha düşük olduğundan, tanılamaya orijinal monitör, seçili giriş veya kablo yoluyla devam edin.
• Sinyalin yeniden bağlantıdan sonra gelmesi: Geri gelen ekran, ekran aksesuarının kendisinin arızalı olduğunu doğrulamak yerine bir kablo bağlantısı veya uyumluluk sorununu gösterir.

Bu grafik, Raspberry Pi ekran sorunlarının yaygın nedenlerini ve teşhis kontrollerini, modele özgü bağlantı noktası gereksinimleri dahil olmak üzere gösterir.

Raspberry Pi USB Aksesuar ve Çevre Birimi Sorunları

Raspberry Pi USB aksesuar sorunları, tanınmama hatası, uygunsuz bir bağlantı noktası veya bağlantı, yetersiz güç, bir hub veya adaptör durumu ya da çevre biriminin kendisinden kaynaklanabilir. Algılanmayan, aralıklı olarak bağlantısı kesilen veya düşük performans gösteren bir USB cihazı, arızalı olarak değerlendirilmeden önce kontrollü bağlantı ve güç koşullarında test edilmelidir.

USB aksesuar tanınması, güvenli bir bağlantı noktası bağlantısına, uyumlu çalışmaya, yeterli kullanılabilir güce ve güvenilir hub veya adaptör davranışına bağlıdır.

USB aksesuar tanınması, güvenli bir bağlantı noktası bağlantısına, uyumlu çalışmaya, yeterli kullanılabilir güce ve güvenilir hub veya adaptör davranışına bağlıdır. Raspberry Pi belgeleri, USB 3 Hub'ının veri yoluyla beslendiğinde 5 V'ta 900 mA'e kadar akım çekebildiğini ve bu 4,5 W güç bütçesinin dört aşağı yönlü bağlantı noktası arasında paylaşıldığını belirtir. Doğrudan bir bağlantı noktasında çalışan ancak veri yoluyla beslenen hub üzerinde çalışmayan bir çevre birimi, doğrulanmış aksesuar arızasından ziyade paylaşılan gücü, yukarı yönlü bağlantıyı veya adaptör yolunu işaret eder.

Örneğin, Raspberry Pi belgelerine göre, bu veri yoluyla beslenen hub üzerinden bağlanan dört çevre birimi, her biri 900 mA almak yerine aynı 900 mA yukarı yönlü izin payını paylaşır.

Örneğin, Raspberry Pi belgelerine göre, bu veri yoluyla beslenen hub üzerinden bağlanan dört çevre birimi, her biri 900 mA almak yerine aynı 900 mA yukarı yönlü izin payını paylaşır. Yüksek yüklü cihazların bağlantısı kesildikten sonra aralıklı algılama durursa, değişen sonuç aksesuar yükünü sorun giderme yönü olarak belirler; belirti doğrudan bağlantıda devam ediyorsa, çevre birimini, kabloyu, bağlantı noktasını ve uyumluluk durumunu kontrol etmeye devam edin.

• Algılama yok: USB aksesuarını doğrudan başka bir uygun bağlantı noktasına bağlayın; burada algılanması, tanılamayı orijinal bağlantı noktasına, hub'a, adaptöre veya bağlantı yoluna yönlendirir.
• Aralıklı algılama: Konektörü yeniden takın ve kabloyu veya adaptörü inceleyin; yeniden bağlantıdan sonra kararlı algılama, fiziksel bir bağlantı durumunu gösterir.
• Yük altında bağlantı kesintisi: Bağlı çevre birimlerinin sayısını azaltın; iyileşen kararlılık, paylaşılan USB güç bütçesinin belirtiye katkıda bulunduğunu gösterir.
• Hub olmadan çalışma: Hub'ın yukarı yönlü bağlantısını, güç durumunu ve uyumluluğunu kontrol edin çünkü çevre birimi doğrudan bağlantı noktası çalışmasını göstermiştir.
• Düşük performansla algılama: Doğrudan ve adaptörlü bağlantıları karşılaştırın; doğrudan bağlantı noktasındaki daha iyi performans, bir sonraki tanı alanı olarak hub'ı, adaptörü, kabloyu veya görüşülen bağlantıyı belirler.
• Bağlantı noktaları arasında değişiklik yok: USB aksesuarını başka bir uyumlu sistemde test edin; her iki koşulda da arıza, bir aksesuar veya kablo hatası için daha güçlü kanıt sağlar.

Bu grafik, Raspberry Pi'da USB aksesuar sorunlarının yaygın nedenlerini ve sorunu yalıtmak için temel kontrolleri gösterir.

Raspberry Pi Depolama ve Başlatma Sorunları

Raspberry Pi depolama ve başlatma sorunları, SD kart, kart okuyucu, adaptör, başlatma ortamı bağlantısı, işletim sistemi görüntüsü, güç iletimi veya başlangıç yapılandırmasından kaynaklanabilir. Başarısız bir başlangıç bu nedenle bir başlatma belirtisidir, depolama aksesuarının arızalı olduğunun onayı değildir. Aynı güç ve yapılandırma koşullarında çalıştığı bilinen başlatma ortamı başlatılabiliyorsa, orijinal depolama yolu birincil tanı yolu haline gelir.

Daha geniş kapsamlı depolama ve başlatma aksesuarı sorunları , bu başlangıç tanılamasından ayrı olarak ele alınır.

Raspberry Pi belgeleri, başlatma ortamını bir işletim sistemi görüntüsü içeren kalıcı depolama olarak tanımlar ve en yaygın tür olarak microSD kartı belirtir; desteklenen modeller USB kütle depolama, ağdan başlatma veya NVMe depolamadan da başlatılabilir. Bir SD kart başlatma sorunu için, Raspberry Pi Imager'ın hedeflenen görüntüyü yazdığını, kartın tamamen takıldığını ve kart okuyucu veya adaptörün güvenilir bir bağlantı sağladığını doğrulayın. Başka bir bilgisayarda dosyaya erişim, ortamın okunabilir olduğunu doğrular ancak görüntünün, bölüm yapısının veya başlatma yapılandırmasının kart modeli için geçerli olduğunu doğrulamaz. Daha geniş kapsamlı depolama ve başlatma aksesuarı sorunları, bu başlangıç tanılamasından ayrı olarak ele alınır.

Başka bir bilgisayarda dosyaya erişim, ortamın okunabilir olduğunu doğrular ancak görüntünün, bölüm yapısının veya başlatma yapılandırmasının kart modeli için geçerli olduğunu doğrulamaz.

Depolama kontrolleri, güç ve yapılandırma kontrolleriyle örtüşür çünkü kesintiye uğramış güç başlangıcı veya depolama etkinliğini durdurabilirken, yapılandırılmış başlatma sırası aksi halde geçerli olan başlatma ortamının seçilmesini engelleyebilir. Raspberry Pi belgeleri, desteklenen kartların başlangıç arızaları için modele özgü etkinlik LED desenleri veya ekranda başlatma tanılaması sağladığını belirtir; bu nedenle gözlemlenen deseni tam modelin belgeleriyle karşılaştırın. Çalıştığı bilinen başlatma ortamı ve çalıştığı bilinen bir okuyucuyla aynı kurulum koşulu altında yeniden test edin; değişen bir sonuç, orijinal SD kartı, görüntüyü, adaptörü, okuyucuyu veya bağlantıyı işaret ederken, değişmeyen bir sonuç güç ve yapılandırmayı tanı yolunda tutar.

• Başlangıç etkinliği yok: SD kartın veya diğer başlatma ortamının tamamen takılı olduğunu ve Raspberry Pi modeli tarafından desteklenen bir işletim sistemi görüntüsü içerdiğini doğrulayın.
• Başlatma ortamı algılanmadı: Ortamı yeniden takın ve yuvayı, kart okuyucuyu, adaptörü veya USB bağlantısını inceleyin; yeniden takma sonrası algılama, bir bağlantı durumunu belirler.
• Tekrarlanan başlangıç arızası: Görüntü yazma sonucunu doğrulayın ve ortamı başka bir kart okuyucu aracılığıyla okuyun; bir okuma veya doğrulama hatası, tanılamayı karta, görüntüye, okuyucuya veya adaptöre yönlendirir.
• Başlangıç tutarlı şekilde duruyor: Etkinlik LED desenini veya görüntülenen başlatma tanılamasını Raspberry Pi belgeleriyle karşılaştırarak başlatma ortamı erişiminin hangi aşamada başarısız olduğunu belirleyin.
• Bilinen çalışan ortamla başlatma: Başarılı karşılaştırma, tanılamayı orijinal SD karta, işletim sistemi görüntüsüne, okuyucuya, adaptöre veya ortam bağlantısına yönlendirir.
• Bilinen çalışan ortamla arıza: Güç iletimini, başlatma sırasını ve kart yapılandırmasını kontrol etmeye devam edin çünkü değişmeyen sonuç, depolama aksesuarını neden olarak izole etmez.

Bu şema, Raspberry Pi açılış hataları için teşhis mantığını, açılış belirtilerinin anlamını, temel kontrolleri ve sonuç yorumlamasını içerir.

Raspberry Pi Aşırı Isınma ve Soğutma Aksesuarı Sorunları

Raspberry Pi aşırı ısınması, yüksek bir sıcaklığı fan veya soğutucu arızasının kanıtı olarak değerlendirmek yerine iş yükü, ortam, kasa hava akışı ve soğutma aksesuarı durumu birlikte kontrol edilerek tanılanmalıdır. Raspberry Pi belgeleri, Raspberry Pi kartlarının işlemci kısmasına 80 °C'de başladığını ve 85 °C'de ek kısma uyguladığını belirtir; bu yüzden iki eşikten birine yakın bir sıcaklık termal tanı kontrolü gerektirir. İş yükü azaltıldıktan veya hava akışı iyileştirildikten sonra sıcaklık düşerse, belirti doğrulanmış bir soğutma aksesuarı arızasından uzaklaşır.

Daha kapsamlı soğutma ve aşırı ısınma sorunları soğutma aksesuarı özelliklerini açıklar; bu bölüm ise tanılamaya odaklanır.

Soğutma performansı; fanın hedeflenen tetikleme noktalarında çalışıp çalışmadığına, soğutucunun işlemciyle temasını koruyup korumadığına, kasa havalandırmalarının açık kalıp kalmadığına ve ortamın ısının kaçmasına izin verip vermediğine bağlıdır. Raspberry Pi, Raspberry Pi 5 Active Cooler ve kasa fanının, varsayılan aygıt yazılımı denetimli profilde 60 °C'de başladığını, 67,5 °C'de hızını artırdığını ve 75 °C'de tam hıza ulaştığını belirtir. Toz, tıkalı havalandırmalar, zayıf soğutucu teması veya bağlantısı kesilmiş bir fan sıcaklığı yükseltebilir; ancak soğutma aksesuarı işlevsel kalırken sürekli iş yükü veya sıcak bir kasa da aynı termal belirtiyi üretebilir. Daha kapsamlı soğutma ve aşırı ısınma sorunları soğutma aksesuarı özelliklerini açıklar; bu bölüm ise tanılamaya odaklanır.

Raspberry Pi, Raspberry Pi 5 Active Cooler ve kasa fanının, varsayılan aygıt yazılımı denetimli profilde 60 °C'de başladığını, 67,5 °C'de hızını artırdığını ve 75 °C'de tam hıza ulaştığını belirtir.

Örneğin, aygıt yazılımı denetimli fanı tam hızda çalışmaya devam ederken 75 °C'ye ulaşan bir Raspberry Pi 5, Raspberry Pi tarafından belirtilen son varsayılan fan tetikleme noktasını geçmiştir; sonraki düzeltici yön, fan hızının tek başına yetersiz olduğunu varsaymak yerine soğutucu temasını, kasa hava akışını, tozu, iş yükünü ve ortam sıcaklığını incelemektir. Tıkalı havalandırmalar açıldıktan veya iş yükü azaltıldıktan sonra sıcaklık 75 °C'nin altına düşerse, değişen sonuç aksesuar arızasını kanıtlamak yerine hava akışı veya çalışma koşulu katkısını belirler.

Tıkalı havalandırmalar açıldıktan veya iş yükü azaltıldıktan sonra sıcaklık 75 °C'nin altına düşerse, değişen sonuç aksesuar arızasını kanıtlamak yerine hava akışı veya çalışma koşulu katkısını belirler.

Her termal belirtiyi bir tanı yönüyle ilişkilendirmek için aşağıdaki kontrolleri kullanın:

• Sıcaklık 80 °C'ye ulaşıyor: Fan çalışmasını, hava akışını, soğutucu temasını, iş yükünü ve ortam koşullarını doğrulayın çünkü Raspberry Pi, 80 °C'yi ilk işlemci kısma eşiği olarak belirtir.
• Sıcaklık 85 °C'ye yaklaşıyor: Gerekli olmayan iş yükünü durdurun ve soğutma yolunu inceleyin çünkü Raspberry Pi, 85 °C'de ek kısma uygular.
• Fan, Raspberry Pi 5'te 60 °C'de başlamıyor: Fan konektörünü, tıkanıklığı, aygıt yazılımı denetimli profili ve aksesuar durumunu kontrol edin çünkü 60 °C, Raspberry Pi 5 Active Cooler ve kasa fanı için belgelenen varsayılan başlangıç noktasıdır.
• Soğutucu takılıyken yüksek sıcaklık: Soğutucunun hedeflenen bileşenlerin üzerinde sağlam durduğunu ve termal arayüz malzemesinin tam teması koruduğunu doğrulayın.
• Kasa içinde sıcaklık yükseliyor: Tıkalı havalandırmaları, toz birikimini, kablo yerleşimini ve kasa hava akışını inceleyin; kasa açıkken daha düşük bir sıcaklık, hava akışı kısıtlaması olduğunu gösterir.
• Sıcaklık yalnızca sürekli iş yükü altında yükseliyor: Aynı çevre koşullarında iş yükünü azaltın; ölçülebilir bir düşüş, işlemci talebini termal durumun bir parçası olarak belirler.
• Soğutma kontrollerinden sonra aşırı ısınma sürüyor: Ortam koşulları, kasa tasarımı, iş yükü, güç durumu ve kart çalışmasıyla tanılamaya devam edin çünkü değişmeyen bir sonuç, soğutma aksesuarını neden olarak ayırmaz.

Bu grafik, Raspberry Pi aşırı ısınması için termal eşikler, soğutma donanım kontrolleri ve çalışma koşulu faktörlerine göre düzenlenmiş ana tanılama kontrollerini gösterir.

Değiştirmeden Önce Arızalı Aksesuarların Tanılanması

Arızalı bir aksesuar, yalnızca tanılama, aynı belirtinin bilinen uyumlu güç, bağlantı, yapılandırma ve çalışma koşulları altında aksesuarı izlediğini gösterdiğinde değiştirilmelidir. Tek bir başarısız test, donanım hatası oluşturmaz çünkü giderilebilir bir sorun aynı sonucu üretebilir. Değiştirme kararı bu nedenle aksesuarı Raspberry Pi kurulumundan ayıran tekrarlanabilir kanıt gerektirir.

Tek bir başarısız test, donanım hatası oluşturmaz çünkü giderilebilir bir sorun aynı sonucu üretebilir.

Aksesuarı, gerekli bağlantı, güç, uyumluluk ve kurulum koşulları sağlandıktan sonra yeniden test edin, ardından her seferinde yalnızca bir değişkeni değiştirin. Raspberry Pi modelini ve yapılandırmasını sabit tutarken sonucu bilinen uyumlu bir kablo, adaptör, bağlantı noktası, güç kaynağı veya aksesuarla karşılaştırın. Belirti, destekleyici bir koşul değiştikten sonra kayboluyorsa, test sonucu aksesuar yerine o koşulu işaret eder. Belirti, karşılaştırma parçası aynı koşullar altında çalışırken aksesuarı tekrar tekrar izliyorsa, kanıt donanım hatası tanısını destekler.

Belirti, destekleyici bir koşul değiştikten sonra kayboluyorsa, test sonucu aksesuar yerine o koşulu işaret eder.

Giderilebilir bir sorun; gevşek bir bağlantı, uyumsuz adaptör, yetersiz güç, desteklenmeyen yapılandırma, yanlış uyum veya aksesuar değiştirilmeden düzeltilebilen bir kurulum koşulunu içerir. Birden fazla değişken birlikte değiştiğinde veya belirti tekrarlanamadığında belirsiz bir sonuç ortaya çıkar; bu durumda neden ayırt edilmemiş kalır. Aksesuar, bilinen uyumlu iki test koşulunda arızalandığında ve bir karşılaştırma aksesuarı her ikisinde de normal çalıştığında olası bir donanım hatası söz konusudur.

Birden fazla değişken birlikte değiştiğinde veya belirti tekrarlanamadığında belirsiz bir sonuç ortaya çıkar; bu durumda neden ayırt edilmemiş kalır.

Aksesuar arızasını doğrulanmış olarak değerlendirmeden önce şu karar kontrollerini kullanın:

• Giderilebilir bağlantı koşulu: Aksesuarı yeniden takın ve doğru bağlantı noktasında yeniden test edin; yeniden bağlantıdan sonra normal çalışma, giderilebilir bir sorunu destekler.
• Giderilebilir uyumluluk koşulu: Bilinen uyumlu bir kablo, adaptör veya arayüz kullanın; belirtinin kaybolması, tanılamayı orijinal destekleyici bileşene yönlendirir.
• Belirsiz test sonucu: Yalnızca bir koşulu değiştirerek testi tekrarlayın; tutarsız veya tekrarlanamayan davranış, arızalı bir aksesuarı ayırt etmez.
• Aksesuara özgü sonuç: Aksesuarı ikinci bir bilinen uyumlu kurulumda test edin; tekrarlanan aynı belirti, arızanın aksesuarı izlediğine dair kanıtı güçlendirir.
• Karşılaştırma sonucu: Orijinal koşullar altında bilinen uyumlu bir aksesuarı test edin; başarılı çalışma, orijinal aksesuarı başlıca kalan değişken olarak bırakır.
• Olası değiştirme koşulu: Belirti, aksesuarı iki uyumlu koşul boyunca izlediğinde ve karşılaştırma aksesuarı her ikisinde de çalıştığında değiştirmeyi değerlendirin.

Bu grafik, bir aksesuar arızasının giderilebilir bir sorun mu yoksa değiştirme gerektiren bir donanım arızası mı olduğunu nasıl belirleyeceğinizi gösterir.

Giderilemeyen Raspberry Pi Aksesuarlarının Değiştirilmesi

Aksesuarları değiştirmek, yalnızca sorun giderme işlemi bilinen uyumlu koşullar altında aksesuarı tutarlı şekilde izleyen doğrulanmış bir arıza veya çözülmemiş bir sorun bıraktığında uygundur. Değiştirme kararı, tek bir belirtiye değil; arızalı aksesuarın rolüne, tanı sonucuna ve beklenen iyileştirmeye dayanmalıdır. Değiştirme gerekçelendirildikten sonra, uyumluluk gereksinimleri birincil filtre haline gelir.

Değiştirme gerekçelendirildikten sonra, uyumluluk gereksinimleri birincil filtre haline gelir.

Değiştirme parçasının özellikleri, Raspberry Pi kart modeli, bağlantı noktası veya konektörü, güç gereksinimi, fiziksel uyum, çalışma koşulu ve amaçlanan aksesuar rolüyle eşleşmelidir. Beklenen iyileştirme, tanı ile izole edilen işlevle sınırlı olmalıdır; arızalı bir ekran kablosunun değiştirilmesi sinyal yolunu geri getirebilir ancak ilgisiz bir güç veya yapılandırma koşulunu ele almaz. Bir değiştirme parçası, bu nedenle yalnızca doğrulanmış uyumluluk koşulunu karşıladığında ve yeni bir bağlantı veya güç uyuşmazlığı yaratmadan etkilenen işlevi geri getirdiğinde uygundur.

Yeniden kullanım, aksesuar başka bir uyumlu rolde güvenilir kaldığında ve orijinal arıza koşulu burada geçerli olmadığında makuldür.

Onarım, izole edilen arıza güvenli şekilde bakımı yapılabilir bir parçayı etkilediğinde ve aksesuar onarımdan sonra yeniden test edilebildiğinde daha iyi bir sonraki adımdır. Yeniden kullanım, aksesuar başka bir uyumlu rolde güvenilir kaldığında ve orijinal arıza koşulu burada geçerli olmadığında makuldür. Değiştirme, doğrulanmış arıza tekrarlanan testlerden sonra devam ettiğinde ve aksesuar amaçlanan rolünü güvenilir şekilde yerine getiremediğinde daha güçlü bir seçimdir.

Değiştirme, doğrulanmış arıza tekrarlanan testlerden sonra devam ettiğinde ve aksesuar amaçlanan rolünü güvenilir şekilde yerine getiremediğinde daha güçlü bir seçimdir.

Tanılama, onarım, yeniden kullanım veya değiştirme gerektiğini belirledikten sonra şu karar sinyallerini kullanın:

• Doğrulanmış arıza: Aynı arıza, aksesuarı bilinen uyumlu koşullar boyunca izlediğinde ve bir karşılaştırma aksesuarı bu koşullar altında çalıştığında aksesuarı değiştirin.
• Uyumluluk gereksinimi: Değiştirme parçasını kart modeli, bağlantı noktası, konektör, güç koşulu, fiziksel uyum ve amaçlanan aksesuar rolüyle eşleştirin.
• Beklenen iyileştirme: Gerekli sonucu, sinyal çıkışı, cihaz algılama, başlatma erişimi, güç iletimi veya soğutma işlemi gibi izole edilen işlevin geri kazanılması olarak tanımlayın.
• Onarım koşulu: Arızalı parça tanımlanabilir, güvenli şekilde bakımı yapılabilir ve tekrarlanan bir testle doğrulanabilir olduğunda onarımı seçin.
• Yeniden kullanım koşulu: Aksesuarı yalnızca test, önerilen uyumlu rolde güvenilir çalışmayı doğruladığında ve orijinal arıza bu rolle ilgili olmadığında yeniden kullanın.
• Çözülmemiş koşul: Uyumlu bir değiştirme parçasıyla aynı belirti devam ettiğinde tanılamaya devam edin çünkü arıza yolunda başka bir bileşen veya kurulum koşulu kalmıştır.
