Solução de problemas com acessórios para Raspberry Pi

A solução de problemas com acessórios para Raspberry Pi identifica se um sintoma observado está associado a alimentação, conexão, compatibilidade, configuração ou condição do acessório. O valor diagnóstico é condicional: um sintoma reduz as possíveis causas, mas não confirma que um acessório está com defeito.

O valor diagnóstico é condicional: um sintoma reduz as possíveis causas, mas não confirma que um acessório está com defeito.

Sintomas de alimentação, tela, USB, inicialização e resfriamento podem se sobrepor porque uma condição operacional pode afetar vários acessórios conectados. A documentação do Raspberry Pi identifica o comportamento da fonte de alimentação, a mídia de inicialização, as conexões de tela, os periféricos USB, os diagnósticos de inicialização e o controle térmico como verificações separadas de hardware e operação; portanto, o diagnóstico deve associar cada sintoma ao modelo do Raspberry Pi, ao tipo de acessório, ao caminho de conexão e à condição de configuração.

Sintomas de alimentação, tela, USB, inicialização e resfriamento podem se sobrepor porque uma condição operacional pode afetar vários acessórios conectados.

Antes da substituição, verifique se o acessório possui o encaixe físico, o tipo de porta ou conector, a condição de alimentação, a configuração e a conexão confiável necessários para o modelo específico do Raspberry Pi. Um sintoma que desaparece após corrigir uma dessas condições indica uma causa recuperável de configuração ou compatibilidade; um sintoma que persiste em uma condição conhecida como compatível fornece evidências mais fortes de uma falha no acessório e direciona o diagnóstico para o grupo de sintomas relevante.

• Sintomas de alimentação: Reinicialização, instabilidade ou um aviso de alimentação direciona a primeira verificação para a fonte, o cabo, o conector e a carga combinada dos acessórios.
• Sintomas de tela: Ausência de saída ou estado de sem sinal direciona o diagnóstico para a entrada da tela, o tipo de cabo, o adaptador, a porta do Raspberry Pi e a configuração de sinal.
• Sintomas de USB: Falha de reconhecimento, detecção intermitente ou desempenho reduzido de periféricos direciona o diagnóstico para a porta USB, o hub ou adaptador, a condição da conexão, a compatibilidade e a alimentação disponível.
• Sintomas de inicialização: Uma falha na inicialização direciona o diagnóstico para o cartão SD ou outra mídia de inicialização, o leitor de cartão ou adaptador, a imagem do sistema operacional, a conexão de armazenamento e a condição de alimentação.
• Sintomas de resfriamento: Comportamento inesperado de temperatura direciona o diagnóstico para o funcionamento do ventilador, o contato do dissipador de calor, o fluxo de ar do gabinete, o ambiente e a carga de trabalho.

Índice⌄

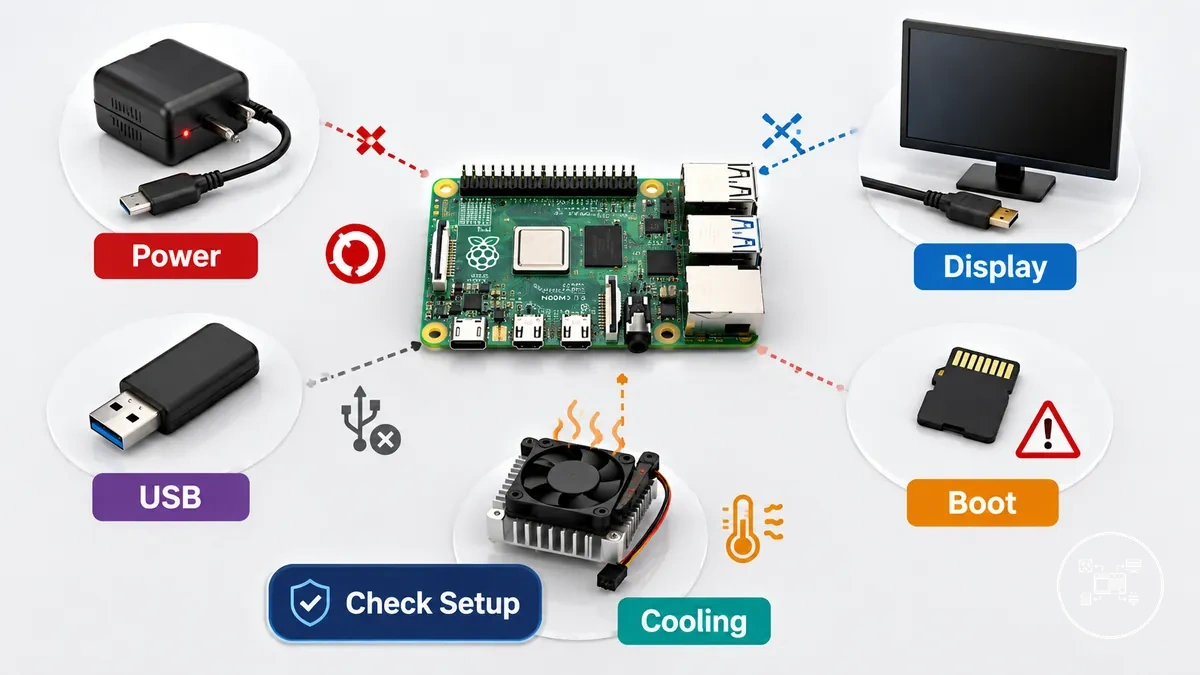

Problemas e sintomas comuns de acessórios para Raspberry Pi

Os problemas com acessórios para Raspberry Pi geralmente aparecem como sintomas visíveis: ausência de saída, falha de reconhecimento, instabilidade, problema de inicialização, superaquecimento ou comportamento inesperado de periféricos. Agrupe cada sintoma por função antes de atribuir uma possível causa, pois a direção do diagnóstico pode ser uma falha do acessório, condição de conexão, limitação de alimentação ou incompatibilidade de configuração.

Os sintomas de alimentação, tela, USB, inicialização e resfriamento podem se sobrepor quando uma condição operacional afeta vários acessórios Raspberry Pi. A documentação do Raspberry Pi identifica a fonte de alimentação, a conexão de tela, os periféricos USB, a mídia de inicialização e as condições térmicas como áreas de diagnóstico separadas, em vez de prova de que um acessório está com defeito. Revise os passos de montagem antes do diagnóstico corretos, incluindo o modelo da placa, porta, cabo, adaptador, fonte de alimentação e configuração. Um sintoma que desaparece após restaurar a condição de configuração necessária indica uma causa de configuração ou conexão; um sintoma que persiste em uma condição conhecida como compatível fornece evidências mais fortes de uma falha no acessório.

Revise os passos de montagem antes do diagnóstico corretos, incluindo o modelo da placa, porta, cabo, adaptador, fonte de alimentação e configuração.

Por exemplo, o Raspberry Pi especifica que um Raspberry Pi 5 alimentado a 5 V e 3 A limita os periféricos conectados a 600 mA, enquanto uma fonte de 5 V e 5 A suporta o modo de maior potência para periféricos da placa. Um drive USB que desconecta sob o limite de 600 mA, portanto, cria uma direção de diagnóstico relacionada à alimentação, em vez de confirmar uma falha de hardware USB.

• Alimentação e instabilidade: Reinicializações inesperadas, indicadores de aviso ou desconexões de acessórios direcionam o diagnóstico para a classificação da fonte, condição do cabo, encaixe do conector e carga combinada dos periféricos.
• Tela e ausência de saída: Uma tela em branco ou sinal ausente direciona o diagnóstico para a entrada da tela, cabo HDMI ou micro-HDMI, adaptador, porta selecionada e configuração de vídeo.
• USB e falha de reconhecimento: Um periférico não detectado ou intermitente direciona o diagnóstico para a porta USB, hub ou adaptador, corrente disponível, compatibilidade e conexão física.
• Armazenamento e problema de inicialização: Falha na inicialização ou comportamento de inicialização repetido direciona o diagnóstico para o cartão SD ou outra mídia de inicialização, leitor de cartão, adaptador, imagem do sistema operacional e conexão de armazenamento.
• Resfriamento e superaquecimento: Avisos de temperatura ou desempenho reduzido direcionam o diagnóstico para o funcionamento do ventilador, contato do dissipador de calor, fluxo de ar do gabinete, condições ambientais e carga de trabalho.
• Comportamento inesperado do acessório: Um recurso que difere do estado esperado direciona o diagnóstico para a compatibilidade com o modelo Raspberry Pi, encaixe físico, configuração de software e condição do acessório.

Verificando compatibilidade e conexões de acessórios para Raspberry Pi

A compatibilidade de acessórios para Raspberry Pi é determinada se o tipo de acessório corresponde ao modelo correto da placa, às portas, ao encaixe físico, aos requisitos de alimentação e à condição de conexão. Um acessório que não atende a um desses requisitos de compatibilidade pode falhar ao operar mesmo quando o hardware em si é funcional; portanto, as verificações de compatibilidade e conexão devem ser concluídas antes de diagnosticar uma falha no acessório.

De acordo com a documentação do Raspberry Pi, o Raspberry Pi 5 substitui os conectores CSI e DSI de tamanho completo anteriores por conectores MIPI combinados menores, exigindo cabos adaptadores compatíveis ao usar muitos Módulos de Câmera e Telas Raspberry Pi anteriores. O Raspberry Pi também especifica que a operação do acessório depende do uso do conector correto, da orientação do cabo, do adaptador suportado, da alimentação disponível e do modelo da placa, em vez de apenas do encaixe físico. Verificações de compatibilidade em falhas mais abrangentes são abordadas separadamente, enquanto esta seção foca apenas na verificação relacionada à solução de problemas.

Verificações de compatibilidade em falhas mais abrangentes são abordadas separadamente, enquanto esta seção foca apenas na verificação relacionada à solução de problemas.

Por exemplo, de acordo com o Raspberry Pi, um Raspberry Pi 5 alimentado pela fonte de alimentação USB-C oficial de 5 V 5 A pode ativar seu modo de maior potência para periféricos USB, enquanto fontes de alimentação de menor capacidade podem reduzir a potência disponível para os acessórios conectados. Um SSD USB que desconecta sob uma condição de alimentação insuficiente indica, portanto, um problema de compatibilidade ou requisito de alimentação, em vez de confirmar que o acessório de armazenamento falhou.

Um SSD USB que desconecta sob uma condição de alimentação insuficiente indica, portanto, um problema de compatibilidade ou requisito de alimentação, em vez de confirmar que o acessório de armazenamento falhou.

Verifique as seguintes condições de compatibilidade e conexão antes de investigar falhas específicas de acessórios:

• Encaixe físico: Confirme se o formato do conector e o tipo de acessório correspondem à porta Raspberry Pi pretendida.
• Modelo da placa: Verifique se o acessório suporta explicitamente a geração do Raspberry Pi em uso.
• Portas e cabo: Verifique se a porta correta, a orientação do cabo e qualquer adaptador necessário estão instalados de forma segura.
• Requisitos de alimentação: Confirme se a fonte de alimentação pode fornecer potência suficiente tanto para o Raspberry Pi quanto para os acessórios conectados na condição operacional atual.
• Reconhecimento de sinal: Verifique se o Raspberry Pi OS detecta o acessório conectado após as verificações de compatibilidade e conexão serem concluídas.
• Condição de configuração: Refaça cada conexão após alterações para descartar erros de instalação antes de concluir que o acessório está com defeito.

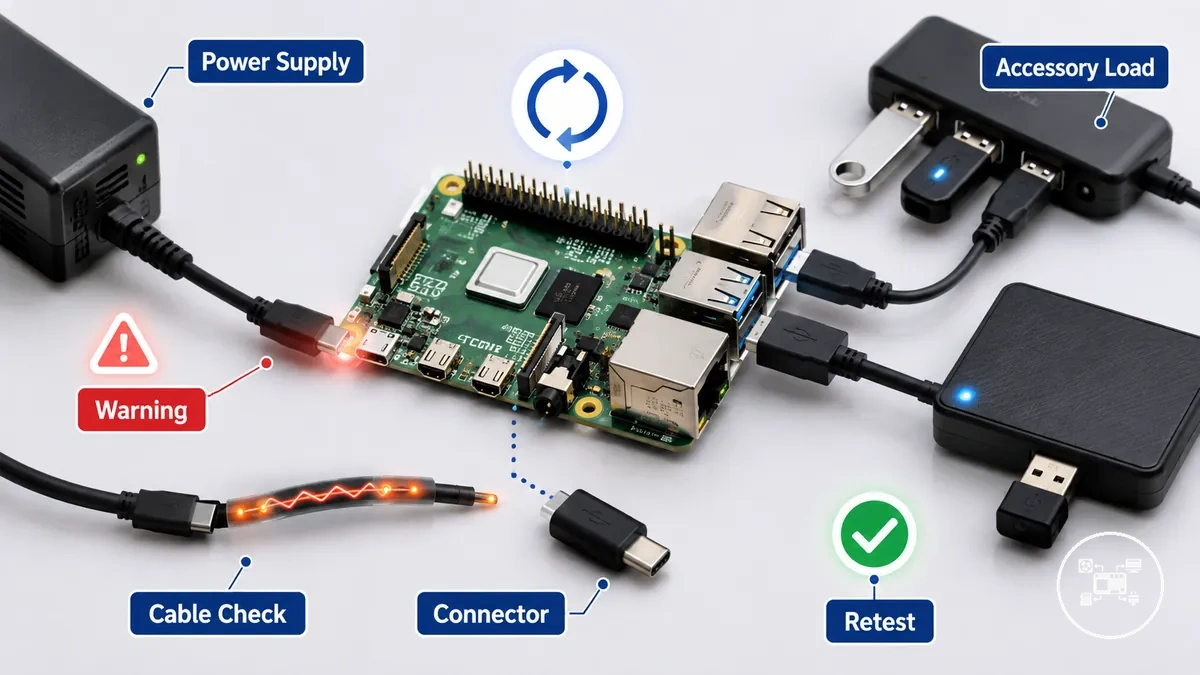

Problemas de alimentação e fonte no Raspberry Pi

Problemas de alimentação no Raspberry Pi ocorrem quando o fornecimento instável de energia afeta a placa ou os acessórios conectados, produzindo sintomas como reinicializações inesperadas, avisos de subtensão, desconexões USB ou operação intermitente. De acordo com a documentação do Raspberry Pi, as placas Raspberry Pi exigem uma fonte de alimentação regulada de 5 V, portanto, diagnosticar a fonte de alimentação, o cabo, o conector e a carga do acessório deve preceder a substituição de um acessório, porque sintomas idênticos podem se originar de instabilidade de energia em vez de falha de hardware.

A instabilidade de energia pode resultar de capacidade de corrente insuficiente, queda de tensão causada pela resistência do cabo, um conector USB-C ou micro-USB solto, ou uma carga de acessório que excede a energia disponível para o modelo Raspberry Pi conectado. O Raspberry Pi especifica que o Raspberry Pi 5 pode fornecer maior potência para periféricos USB apenas quando alimentado por uma fonte de alimentação USB-C compatível de 5 V 5 A; fontes de menor capacidade reduzem a energia disponível para os periféricos USB. Informações mais detalhadas sobre problemas com acessórios de alimentação são abordadas separadamente, porque esta seção foca na solução de problemas em vez da seleção de alimentação.

Informações mais detalhadas sobre problemas com acessórios de alimentação são abordadas separadamente, porque esta seção foca na solução de problemas em vez da seleção de alimentação.

Por exemplo, de acordo com a documentação do Raspberry Pi, um Raspberry Pi pode exibir um aviso de subtensão ou reinicializar inesperadamente quando a tensão da placa cai abaixo do limite operacional devido à resistência do cabo ou fornecimento insuficiente de energia, mesmo se a classificação de corrente anunciada do adaptador de energia parecer adequada. Testar novamente com uma fonte de alimentação e cabo conhecidos como compatíveis ajuda a determinar se o sintoma observado segue os componentes de energia ou permanece com o Raspberry Pi e o acessório conectado, fornecendo uma direção de diagnóstico mais segura antes da substituição.

Use as seguintes verificações de diagnóstico antes de concluir que um acessório de alimentação está com defeito:

• Reinicialização inesperada: Verifique se a fonte de alimentação fornece uma saída regulada estável de 5 V sob a carga atual do acessório.
• Aviso de subtensão: Inspecione o cabo e o conector quanto a danos, conexões soltas ou resistência excessiva que possam reduzir a tensão fornecida.
• Desconexões de acessórios USB: Verifique se os periféricos conectados excedem a energia USB disponível para o modelo Raspberry Pi e a configuração de alimentação.
• Inicialização intermitente: Teste novamente com uma fonte de alimentação e cabo conhecidos como compatíveis para determinar se o sintoma segue o caminho da alimentação.
• Instabilidade aleatória: Desconecte acessórios não essenciais e reconecte-os individualmente para identificar se a carga total do acessório contribui para o problema de alimentação.
• Sintomas persistentes: Se o mesmo comportamento permanecer após confirmar componentes de alimentação compatíveis, continue diagnosticando a placa Raspberry Pi ou o acessório afetado, porque sintomas idênticos podem ter causas não relacionadas à alimentação.

Problemas de tela e conexão de cabos no Raspberry Pi

Problemas de tela e conexão de cabos no Raspberry Pi devem ser diagnosticados verificando o caminho completo do sinal, a porta HDMI ou micro HDMI, a conexão do cabo, a compatibilidade do adaptador e a entrada da tela antes de substituir qualquer acessório de exibição. De acordo com a documentação do Raspberry Pi, o Raspberry Pi 4 e o Raspberry Pi 5 usam duas portas de saída micro HDMI, enquanto modelos anteriores usam comumente um conector HDMI de tamanho completo, tornando a compatibilidade do conector um requisito específico do modelo. Se restaurar o caminho de sinal correto resolver a ausência de saída, o sintoma indica uma condição de conexão ou compatibilidade, em vez de falha de hardware confirmada.

Se restaurar o caminho de sinal correto resolver a ausência de saída, o sintoma indica uma condição de conexão ou compatibilidade, em vez de falha de hardware confirmada.

Problemas de tela geralmente resultam de uma porta HDMI incorreta, um cabo ou adaptador incompatível, a entrada de tela errada, um conector solto ou um caminho de sinal interrompido. A documentação do Raspberry Pi especifica que o Raspberry Pi 4 e o Raspberry Pi 5 exigem um cabo micro HDMI ou adaptador compatível, e o monitor conectado deve estar na entrada HDMI correspondente antes que um sinal de vídeo possa aparecer. Informações mais abrangentes sobre problemas de tela e cabos explicam os acessórios de exibição e opções de conexão, enquanto esta seção foca apenas na solução de sintomas de tela e diagnósticos relacionados a cabos.

Substituir o adaptador solto por uma conexão micro HDMI firmemente encaixada restaura o sinal de vídeo sem exigir a substituição da tela ou do cabo.

Por exemplo, de acordo com a documentação do Raspberry Pi, conectar um Raspberry Pi 4 a um monitor com um cabo HDMI de tamanho completo através de um adaptador micro HDMI solto pode produzir uma tela "Sem Sinal", mesmo que o Raspberry Pi e o monitor operem corretamente. Substituir o adaptador solto por uma conexão micro HDMI firmemente encaixada restaura o sinal de vídeo sem exigir a substituição da tela ou do cabo.

Use as seguintes verificações de diagnóstico antes de substituir um acessório de exibição ou cabo:

• Ausência de saída: Verifique se o cabo HDMI ou micro HDMI está conectado à porta de vídeo correta do Raspberry Pi e se o monitor está usando a entrada HDMI correspondente.
• Tela em branco após a inicialização: Verifique a conexão do cabo, o encaixe do conector, a compatibilidade do adaptador e o caminho do sinal antes de assumir uma falha na tela.
• Sinal intermitente: Inspecione o cabo HDMI e os conectores quanto a danos físicos, mau contato ou movimento que interrompa a transmissão de vídeo.
• Tela funciona em outro monitor: Continue o diagnóstico com o monitor original, a entrada selecionada ou o caminho do cabo, pois a saída de vídeo do Raspberry Pi tem menos probabilidade de ser a causa.
• Sinal retorna após reconectar: Uma tela restaurada indica um problema de conexão de cabo ou compatibilidade, em vez de confirmar que o acessório de exibição em si estava com defeito.

Este gráfico mostra as causas comuns e as verificações de diagnóstico para problemas de tela do Raspberry Pi, incluindo requisitos de porta específicos do modelo.

Problemas com acessórios USB e periféricos no Raspberry Pi

Problemas com acessórios USB no Raspberry Pi podem resultar de falha de reconhecimento, uma porta ou conexão inadequada, alimentação insuficiente, condição do hub ou adaptador, ou do próprio periférico. Um dispositivo USB que não é detectado, desconecta intermitentemente ou apresenta desempenho reduzido deve, portanto, ser testado sob condições controladas de conexão e alimentação antes de ser tratado como defeituoso.

O reconhecimento de acessórios USB depende de uma conexão de porta segura, operação compatível, alimentação disponível suficiente e comportamento confiável do hub ou adaptador.

O reconhecimento de acessórios USB depende de uma conexão de porta segura, operação compatível, alimentação disponível suficiente e comportamento confiável do hub ou adaptador. A documentação do Raspberry Pi especifica que seu Hub USB 3 pode consumir até 900 mA a 5 V quando alimentado pela porta, com esse orçamento de energia de 4,5 W compartilhado entre quatro portas downstream. Um periférico que funciona em uma porta direta, mas falha através do hub alimentado pela porta, aponta, portanto, para energia compartilhada, a conexão upstream ou o caminho do adaptador, em vez de falha confirmada do acessório.

A documentação do Raspberry Pi especifica que seu Hub USB 3 pode consumir até 900 mA a 5 V quando alimentado pela porta, com esse orçamento de energia de 4,5 W compartilhado entre quatro portas downstream.

Por exemplo, quatro periféricos conectados através desse hub alimentado pela porta compartilham a mesma margem upstream de 900 mA, em vez de receberem 900 mA cada, de acordo com a documentação do Raspberry Pi. Se a detecção intermitente parar após a desconexão de dispositivos de maior consumo, o resultado alterado identifica a carga do acessório como a direção da solução de problemas; se o sintoma permanecer em uma conexão direta, continue verificando o periférico, o cabo, a porta e a condição de compatibilidade.

Por exemplo, quatro periféricos conectados através desse hub alimentado pela porta compartilham a mesma margem upstream de 900 mA, em vez de receberem 900 mA cada, de acordo com a documentação do Raspberry Pi.

Use as seguintes verificações para separar falha de reconhecimento, desempenho instável e condições de conexão:

• Sem detecção: Conecte o acessório USB diretamente a outra porta adequada; o reconhecimento lá direciona o diagnóstico para a porta original, hub, adaptador ou caminho de conexão.
• Reconhecimento intermitente: Reencaixe o conector e inspecione o cabo ou adaptador; a detecção estável após a reconexão indica uma condição de conexão física.
• Desconecta sob carga: Reduza o número de periféricos conectados; a estabilidade melhorada indica que o orçamento de energia USB compartilhado contribuiu para o sintoma.
• Funciona sem o hub: Verifique a conexão upstream do hub, a condição de alimentação e a compatibilidade, pois o periférico demonstrou operação em porta direta.
• Detectado com desempenho reduzido: Compare conexões direta e adaptada; melhor desempenho na porta direta identifica o hub, adaptador, cabo ou conexão negociada como a próxima área de diagnóstico.
• Sem alteração entre portas: Teste o acessório USB em outro sistema compatível; a falha em ambas as condições fornece evidências mais fortes de uma falha no acessório ou cabo.

Este gráfico mostra as causas comuns de problemas de acessórios USB no Raspberry Pi e as principais verificações para isolar o problema.

Problemas de armazenamento e inicialização no Raspberry Pi

Problemas de armazenamento e inicialização no Raspberry Pi podem se originar do cartão SD, leitor de cartão, adaptador, conexão da mídia de inicialização, imagem do sistema operacional, fornecimento de energia ou configuração de inicialização. Uma falha na inicialização é, portanto, um sintoma de inicialização, não a confirmação de que o acessório de armazenamento está com defeito. Se uma mídia de inicialização conhecida como funcional inicia sob as mesmas condições de alimentação e configuração, o caminho de armazenamento original se torna o caminho de diagnóstico principal.

Falhas de armazenamento e inicialização mais abrangentes são abordadas separadamente deste diagnóstico de inicialização.

A documentação do Raspberry Pi define mídia de inicialização como armazenamento não volátil contendo uma imagem de sistema operacional e identifica o cartão microSD como o tipo mais comum; modelos suportados também podem iniciar a partir de armazenamento em massa USB, inicialização pela rede ou armazenamento NVMe. Para um problema de inicialização por cartão SD, confirme se o Raspberry Pi Imager gravou a imagem pretendida, se o cartão está totalmente inserido e se o leitor de cartão ou adaptador fornece uma conexão confiável. O acesso a arquivos em outro computador confirma que a mídia é legível, mas não confirma que a imagem, a estrutura de partição ou a configuração de inicialização é válida para o modelo da placa. Falhas de armazenamento e inicialização mais abrangentes são abordadas separadamente deste diagnóstico de inicialização.

O acesso a arquivos em outro computador confirma que a mídia é legível, mas não confirma que a imagem, a estrutura de partição ou a configuração de inicialização é válida para o modelo da placa.

As verificações de armazenamento se sobrepõem às verificações de alimentação e configuração, pois a interrupção de energia pode parar a inicialização ou a atividade de armazenamento, enquanto a ordem de inicialização configurada pode impedir que uma mídia de inicialização válida seja selecionada. A documentação do Raspberry Pi afirma que as placas suportadas fornecem padrões de LED de atividade específicos do modelo ou diagnósticos de inicialização na tela para falhas de inicialização; portanto, compare o padrão observado com a documentação do modelo exato. Teste novamente sob a mesma condição de configuração com mídia de inicialização conhecida como funcional e um leitor conhecido como funcional; um resultado alterado aponta para o cartão SD original, imagem, adaptador, leitor ou conexão, enquanto um resultado inalterado mantém a alimentação e a configuração no caminho de diagnóstico.

• Sem atividade de inicialização: Confirme se o cartão SD ou outra mídia de inicialização está totalmente inserido e contém uma imagem de sistema operacional suportada pelo modelo Raspberry Pi.
• Mídia de inicialização não detectada: Reencaixe a mídia e inspecione o slot, leitor de cartão, adaptador ou conexão USB; a detecção após o reencaixe identifica uma condição de conexão.
• Falha repetida na inicialização: Verifique o resultado da gravação da imagem e leia a mídia através de outro leitor de cartão; um erro de leitura ou verificação direciona o diagnóstico para o cartão, imagem, leitor ou adaptador.
• Inicialização para consistentemente: Compare o padrão do LED de atividade ou o diagnóstico de inicialização exibido com a documentação do Raspberry Pi para identificar o estágio em que o acesso à mídia de inicialização falha.
• Inicia com mídia conhecida como funcional: A comparação bem-sucedida direciona o diagnóstico para o cartão SD original, imagem do sistema operacional, leitor, adaptador ou conexão da mídia.
• Falha com mídia conhecida como funcional: Continue verificando o fornecimento de energia, a ordem de inicialização e a configuração da placa, pois o resultado inalterado não isola o acessório de armazenamento como a causa.

Este diagrama descreve a lógica de diagnóstico para falhas de inicialização do Raspberry Pi, incluindo o significado dos sintomas de inicialização, verificações essenciais e interpretação dos resultados.

Problemas de superaquecimento e acessórios de resfriamento no Raspberry Pi

O superaquecimento do Raspberry Pi deve ser diagnosticado verificando a carga de trabalho, o ambiente, o fluxo de ar do gabinete e a condição do acessório de resfriamento em conjunto, em vez de tratar uma temperatura elevada como prova de falha do ventilador ou dissipador de calor. A documentação do Raspberry Pi afirma que as placas Raspberry Pi iniciam a limitação do processador a 80 °C e aplicam limitação adicional a 85 °C; portanto, uma temperatura próxima a qualquer um desses limites requer uma verificação de diagnóstico térmico. Se a temperatura cair após reduzir a carga de trabalho ou melhorar o fluxo de ar, o sintoma aponta para longe de uma falha confirmada do acessório de resfriamento.

Resfriamento e superaquecimento mais abrangentes abordam as características dos acessórios de resfriamento, enquanto esta seção foca no diagnóstico.

O desempenho do resfriamento depende se o ventilador opera em seus pontos de ativação pretendidos, se o dissipador de calor mantém contato com o processador, se as aberturas do gabinete permanecem desobstruídas e se o ambiente permite a dissipação do calor. O Raspberry Pi especifica que o Active Cooler do Raspberry Pi 5 e o ventilador do gabinete iniciam a 60 °C, aumentam a velocidade a 67,5 °C e atingem a velocidade máxima a 75 °C sob o perfil padrão controlado pelo firmware. Poeira, aberturas bloqueadas, mau contato do dissipador de calor ou um ventilador desconectado podem, portanto, elevar a temperatura, mas uma carga de trabalho sustentada ou um gabinete quente pode produzir o mesmo sintoma térmico enquanto o acessório de resfriamento permanece funcional. Resfriamento e superaquecimento mais abrangentes abordam as características dos acessórios de resfriamento, enquanto esta seção foca no diagnóstico.

Por exemplo, um Raspberry Pi 5 que atinge 75 °C enquanto seu ventilador gerenciado pelo firmware permanece na velocidade máxima ultrapassou o último ponto de ativação padrão do ventilador especificado pelo Raspberry Pi; a próxima direção corretiva é inspecionar o contato do dissipador de calor, o fluxo de ar do gabinete, a poeira, a carga de trabalho e a temperatura ambiente, em vez de assumir que apenas a velocidade do ventilador é insuficiente. Se a temperatura cair abaixo de 75 °C após abrir aberturas bloqueadas ou reduzir a carga de trabalho, o resultado alterado identifica uma contribuição do fluxo de ar ou da condição operacional, em vez de provar falha do acessório.

Use as seguintes verificações para conectar cada sintoma térmico a uma direção de diagnóstico:

• Temperatura atinge 80 °C: Confirme a operação do ventilador, o fluxo de ar, o contato do dissipador de calor, a carga de trabalho e as condições ambientais, pois o Raspberry Pi identifica 80 °C como o limite inicial de limitação do processador.
• Temperatura se aproxima de 85 °C: Pare a carga de trabalho não essencial e inspecione o caminho de resfriamento, pois o Raspberry Pi aplica limitação adicional a 85 °C.
• Ventilador não inicia a 60 °C no Raspberry Pi 5: Verifique o conector do ventilador, obstrução, perfil controlado pelo firmware e condição do acessório, pois 60 °C é o ponto de partida padrão documentado para o Active Cooler do Raspberry Pi 5 e o ventilador do gabinete.
• Temperatura elevada com dissipador de calor instalado: Verifique se o dissipador de calor está firmemente assentado nos componentes pretendidos e se o material de interface térmica mantém contato total.
• Temperatura aumenta dentro do gabinete: Inspecione aberturas bloqueadas, acúmulo de poeira, posicionamento de cabos e fluxo de ar do gabinete; uma temperatura mais baixa com o gabinete aberto indica uma restrição de fluxo de ar.
• Temperatura aumenta apenas sob carga de trabalho sustentada: Reduza a carga de trabalho nas mesmas condições ambientais; uma diminuição mensurável identifica a demanda de processamento como parte da condição térmica.
• Superaquecimento persiste após verificações de resfriamento: Continue o diagnóstico com o ambiente, o design do gabinete, a carga de trabalho, a condição de alimentação e a operação da placa, pois um resultado inalterado não isola o acessório de resfriamento como a causa.

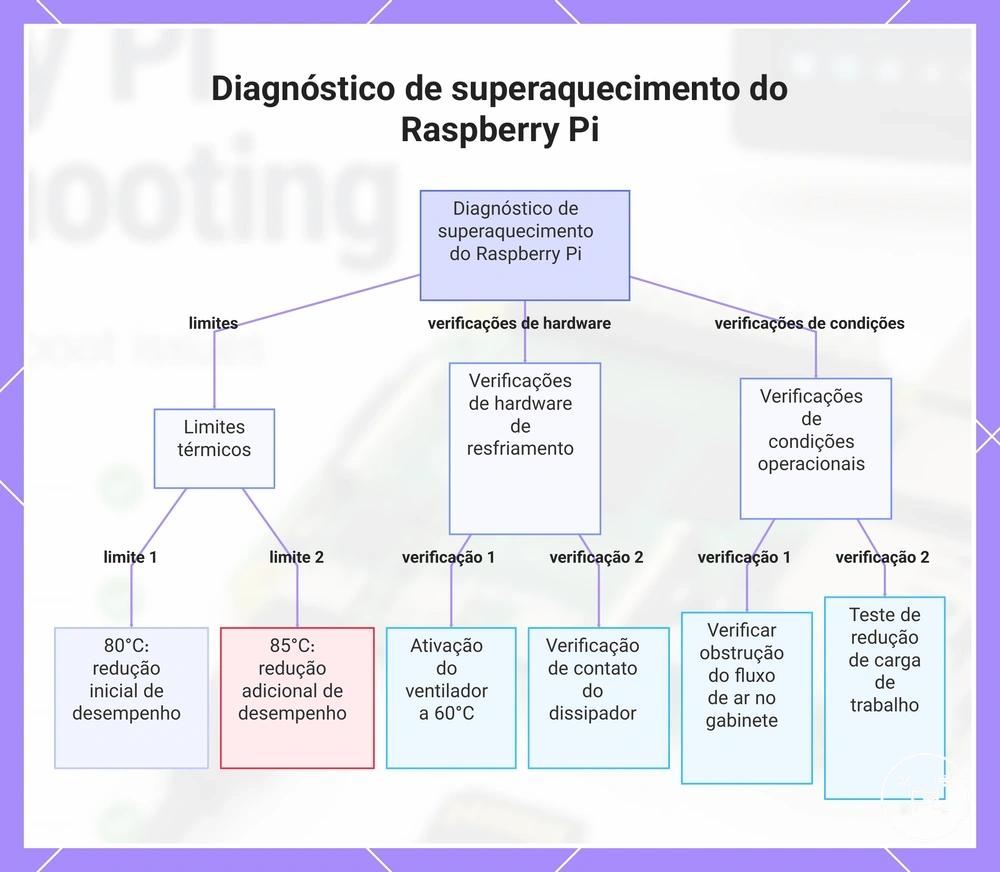

Este gráfico mostra as principais verificações de diagnóstico para superaquecimento do Raspberry Pi, organizadas por limites térmicos, verificações de hardware de resfriamento e fatores de condições operacionais.

Diagnosticando acessórios com defeito antes da substituição

Um acessório com defeito deve ser substituído apenas após o diagnóstico mostrar que o mesmo sintoma acompanha o acessório sob condições conhecidas como compatíveis de alimentação, conexão, configuração e operação. Um teste com falha não estabelece uma falha de hardware, pois um problema recuperável pode criar o mesmo resultado. A decisão de substituição, portanto, requer evidências repetíveis que isolem o acessório da configuração do Raspberry Pi.

Um teste com falha não estabelece uma falha de hardware, pois um problema recuperável pode criar o mesmo resultado.

Teste novamente o acessório após restaurar sua conexão, alimentação, compatibilidade e condições de configuração necessárias, depois altere apenas uma variável por vez. Compare o resultado com um cabo, adaptador, porta, fonte de alimentação ou acessório conhecido como compatível, mantendo o modelo e a configuração do Raspberry Pi inalterados. Se o sintoma desaparecer após a alteração de uma condição de suporte, o resultado do teste aponta para essa condição, em vez do acessório. Se o sintoma acompanhar repetidamente o acessório enquanto a peça de comparação funciona nas mesmas condições, a evidência suporta um diagnóstico de falha de hardware.

Se o sintoma desaparecer após a alteração de uma condição de suporte, o resultado do teste aponta para essa condição, em vez do acessório.

Um problema recuperável inclui uma conexão solta, adaptador incompatível, alimentação insuficiente, configuração não suportada, encaixe incorreto ou condição de instalação que pode ser corrigida sem substituir o acessório. Um resultado incerto ocorre quando várias variáveis mudam juntas ou o sintoma não pode ser repetido, portanto a causa permanece não isolada. Uma provável falha de hardware existe quando o acessório falha em duas condições de teste conhecidas como compatíveis e um acessório de comparação opera normalmente em ambas.

Um resultado incerto ocorre quando várias variáveis mudam juntas ou o sintoma não pode ser repetido, portanto a causa permanece não isolada.

Use estas verificações de decisão antes de tratar uma falha de acessório como confirmada:

• Condição de conexão recuperável: Reencaixe o acessório e teste-o novamente na porta correta; a operação normal após a reconexão suporta um problema recuperável.
• Condição de compatibilidade recuperável: Substitua um cabo, adaptador ou interface conhecido como compatível; o desaparecimento do sintoma direciona o diagnóstico para o componente de suporte original.
• Resultado de teste incerto: Repita o teste alterando apenas uma condição; comportamento inconsistente ou não repetível não isola um acessório com defeito.
• Resultado específico do acessório: Teste o acessório em uma segunda configuração conhecida como compatível; o mesmo sintoma repetido fortalece a evidência de que a falha acompanha o acessório.
• Resultado de comparação: Teste um acessório conhecido como compatível nas condições originais; a operação bem-sucedida deixa o acessório original como a principal variável restante.
• Condição provável de substituição: Considere a substituição quando o sintoma acompanha o acessório em duas condições compatíveis e o acessório de comparação funciona em ambas.

Este gráfico mostra como determinar se uma falha de acessório é um problema recuperável ou uma falha de hardware que exige substituição.

Substituindo acessórios Raspberry Pi que não podem ser recuperados

A substituição de acessórios é apropriada apenas quando a solução de problemas deixa uma falha confirmada ou um problema não resolvido que consistentemente acompanha o acessório sob condições conhecidas como compatíveis. A decisão de substituição deve ser baseada na função do acessório com falha, no resultado do diagnóstico e na melhoria esperada, em vez de em um único sintoma. Uma vez que a substituição é justificada, os requisitos de compatibilidade se tornam o filtro principal.

Uma vez que a substituição é justificada, os requisitos de compatibilidade se tornam o filtro principal.

O atributo de substituição deve corresponder ao modelo da placa Raspberry Pi, porta ou conector, requisito de alimentação, encaixe físico, condição operacional e função pretendida do acessório. A melhoria esperada deve ser limitada à função isolada pelo diagnóstico; substituir um cabo de tela com falha pode restaurar o caminho do sinal, mas não resolve uma condição não relacionada de alimentação ou configuração. Uma peça de substituição é, portanto, adequada apenas quando satisfaz a condição de compatibilidade verificada e restaura a função afetada sem criar uma nova incompatibilidade de conexão ou alimentação.

A reutilização é razoável quando o acessório permanece confiável em outra função compatível e a condição de falha original não se aplica ali.

O reparo é a melhor próxima etapa quando a falha isolada afeta uma peça que pode ser reparada com segurança e o acessório pode ser testado novamente após o reparo. A reutilização é razoável quando o acessório permanece confiável em outra função compatível e a condição de falha original não se aplica ali. A substituição é a escolha mais forte quando a falha confirmada permanece após testes repetidos e o acessório não pode desempenhar sua função pretendida de forma confiável.

O reparo é a melhor próxima etapa quando a falha isolada afeta uma peça que pode ser reparada com segurança e o acessório pode ser testado novamente após o reparo.

Use estes sinais de decisão após o diagnóstico ter estabelecido que reparo, reutilização ou substituição é necessário:

• Falha confirmada: Substitua o acessório quando a mesma falha o acompanha em condições conhecidas como compatíveis e um acessório de comparação funciona nessas condições.
• Requisito de compatibilidade: Corresponda a substituição ao modelo da placa, porta, conector, condição de alimentação, encaixe físico e função pretendida do acessório.
• Melhoria esperada: Defina o resultado necessário como a restauração da função isolada, como saída de sinal, detecção de dispositivo, acesso de inicialização, fornecimento de energia ou operação de resfriamento.
• Condição de reparo: Escolha o reparo quando a peça com defeito é identificável, pode ser reparada com segurança e pode ser verificada através de um teste repetido.
• Condição de reutilização: Reutilize o acessório apenas quando o teste confirmar operação confiável na função compatível proposta e a falha original não for relevante para essa função.
• Condição não resolvida: Continue o diagnóstico quando o mesmo sintoma permanecer com uma substituição compatível, pois outro componente ou condição de configuração permanece no caminho da falha.
