Dépannage des accessoires Raspberry Pi

Le dépannage des accessoires Raspberry Pi permet d'identifier si un symptôme observé est lié à l'alimentation, à la connexion, à la compatibilité, à la configuration ou à l'état de l'accessoire. La valeur diagnostique est conditionnelle : un symptôme réduit les causes possibles mais ne confirme pas qu'un accessoire est défectueux.

La valeur diagnostique est conditionnelle : un symptôme réduit les causes possibles mais ne confirme pas qu'un accessoire est défectueux.

Les symptômes liés à l'alimentation, à l'affichage, à l'USB, au démarrage et au refroidissement peuvent se chevaucher car une condition de fonctionnement peut affecter plusieurs accessoires connectés. La documentation Raspberry Pi identifie le comportement de l'alimentation, le support de démarrage, les connexions d'affichage, les périphériques USB, les diagnostics de démarrage et le contrôle thermique comme des vérifications matérielles et opérationnelles distinctes. Le diagnostic doit associer chaque symptôme au modèle Raspberry Pi, au type d'accessoire, au chemin de connexion et à la condition de configuration.

Le diagnostic doit associer chaque symptôme au modèle Raspberry Pi, au type d'accessoire, au chemin de connexion et à la condition de configuration.

Avant de remplacer un accessoire, vérifiez qu'il possède l'ajustement physique requis, le type de port ou de connecteur, la condition d'alimentation, la configuration et une connexion fiable pour le modèle Raspberry Pi spécifique. Un symptôme qui disparaît après avoir corrigé l'une de ces conditions indique une cause de configuration ou de compatibilité récupérable ; un symptôme qui persiste dans une condition connue comme compatible fournit une preuve plus solide d'un défaut d'accessoire et oriente le diagnostic vers le groupe de symptômes pertinent.

• Symptômes d'alimentation : Les redémarrages, l'instabilité ou un avertissement d'alimentation orientent la première vérification vers l'alimentation, le câble, le connecteur et la charge combinée des accessoires.
• Symptômes d'affichage : L'absence de sortie ou un état sans signal oriente le diagnostic vers l'entrée d'affichage, le type de câble, l'adaptateur, le port Raspberry Pi et la configuration du signal.
• Symptômes USB : Une reconnaissance échouée, une détection intermittente ou des performances réduites des périphériques orientent le diagnostic vers le port USB, le hub ou l'adaptateur, l'état de la connexion, la compatibilité et l'alimentation disponible.
• Symptômes de démarrage : Un démarrage échoué oriente le diagnostic vers la carte SD ou un autre support de démarrage, le lecteur de carte ou l'adaptateur, l'image du système d'exploitation, la connexion de stockage et la condition d'alimentation.
• Symptômes de refroidissement : Un comportement thermique inattendu oriente le diagnostic vers le fonctionnement du ventilateur, le contact du dissipateur, le flux d'air du boîtier, l'environnement ambiant et la charge de travail.

Table des matières⌄

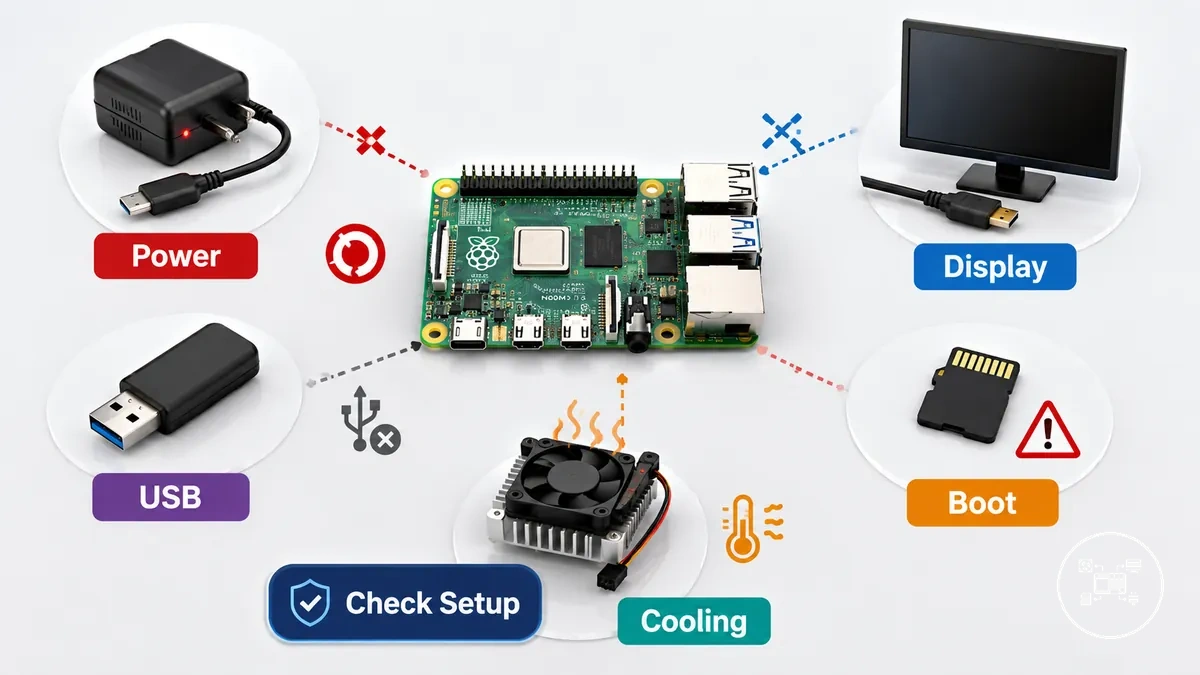

Problèmes et symptômes courants des accessoires Raspberry Pi

Les problèmes d'accessoires Raspberry Pi se manifestent généralement par des symptômes visibles : absence de sortie, reconnaissance échouée, instabilité, problème de démarrage, surchauffe ou comportement inattendu du périphérique. Regroupez chaque symptôme par fonction avant d'attribuer une cause possible, car la direction diagnostique peut être un défaut d'accessoire, un état de connexion, une limitation d'alimentation ou une incompatibilité de configuration.

Les symptômes d'alimentation, d'affichage, d'USB, de démarrage et de refroidissement peuvent se chevaucher lorsqu'une condition de fonctionnement affecte plusieurs accessoires Raspberry Pi. La documentation Raspberry Pi identifie l'alimentation, la connexion d'affichage, les périphériques USB, le support de démarrage et les conditions thermiques comme des domaines de diagnostic distincts plutôt que comme une preuve qu'un accessoire est défectueux. Consultez les étapes d'installation avant le dépannage correctes, y compris le modèle de carte, le port, le câble, l'adaptateur, la source d'alimentation et la configuration. Un symptôme qui disparaît après avoir rétabli la condition de configuration requise indique une cause de configuration ou de connexion ; un symptôme qui persiste dans une condition connue comme compatible fournit une preuve plus solide d'un défaut d'accessoire.

Un lecteur USB qui se déconnecte sous la limite de 600 mA crée une direction diagnostique liée à l'alimentation plutôt que de confirmer un matériel USB défectueux.

Par exemple, Raspberry Pi spécifie qu'un Raspberry Pi 5 alimenté à 5 V et 3 A limite les périphériques connectés à 600 mA, tandis qu'une alimentation de 5 V et 5 A prend en charge le mode de puissance périphérique supérieur de la carte. Un lecteur USB qui se déconnecte sous la limite de 600 mA crée une direction diagnostique liée à l'alimentation plutôt que de confirmer un matériel USB défectueux.

• Alimentation et instabilité : Les redémarrages inattendus, les indicateurs d'avertissement ou les déconnexions d'accessoires orientent le diagnostic vers la puissance nominale de l'alimentation, l'état du câble, l'ajustement du connecteur et la charge combinée des périphériques.
• Affichage et absence de sortie : Un écran vide ou un signal absent oriente le diagnostic vers l'entrée d'affichage, le câble HDMI ou micro-HDMI, l'adaptateur, le port sélectionné et la configuration vidéo.
• USB et reconnaissance échouée : Un périphérique non détecté ou intermittent oriente le diagnostic vers le port USB, le hub ou l'adaptateur, le courant disponible, la compatibilité et la connexion physique.
• Stockage et problème de démarrage : Un démarrage échoué ou un comportement de démarrage répété oriente le diagnostic vers la carte SD ou un autre support de démarrage, le lecteur de carte, l'adaptateur, l'image du système d'exploitation et la connexion de stockage.
• Refroidissement et surchauffe : Les avertissements de température ou les performances réduites orientent le diagnostic vers le fonctionnement du ventilateur, le contact du dissipateur, le flux d'air du boîtier, les conditions ambiantes et la charge de travail.
• Comportement inattendu de l'accessoire : Une fonctionnalité qui diffère de son état attendu oriente le diagnostic vers la compatibilité du modèle Raspberry Pi, l'ajustement physique, la configuration logicielle et l'état de l'accessoire.

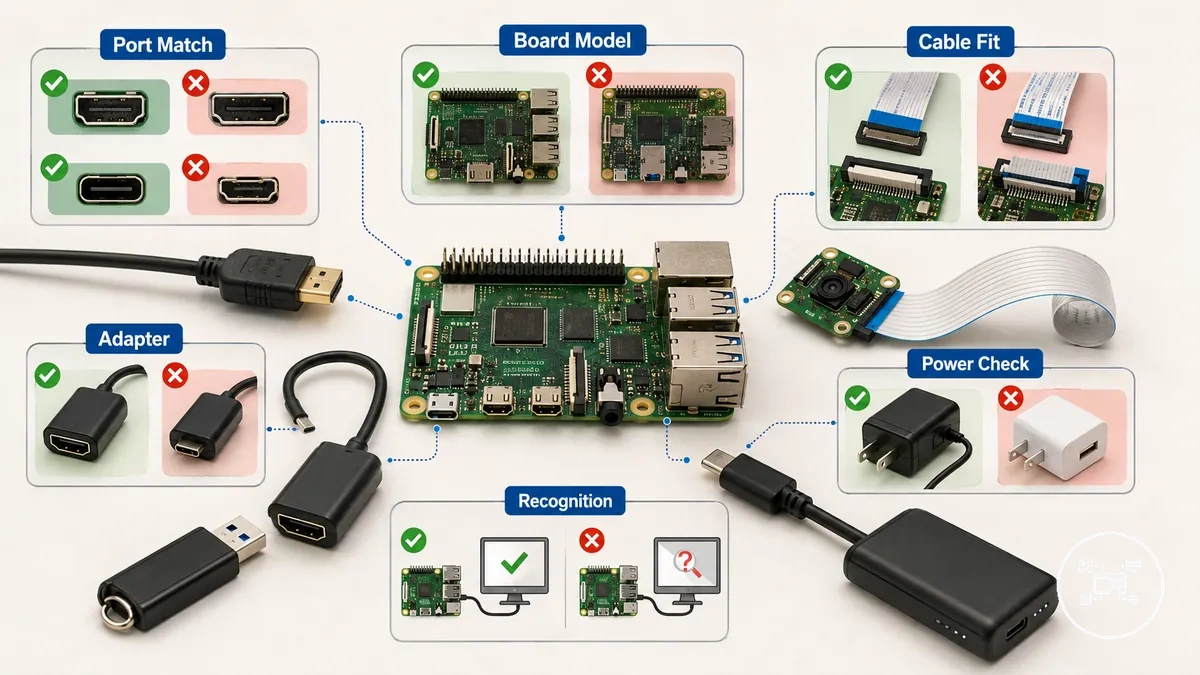

Vérification de la compatibilité et des connexions des accessoires Raspberry Pi

La compatibilité des accessoires Raspberry Pi est déterminée par la correspondance du type d'accessoire avec le modèle de carte, les ports, l'ajustement physique, les besoins en alimentation et l'état de la connexion. Un accessoire qui ne répond pas à l'un de ces critères de compatibilité peut ne pas fonctionner même si le matériel lui-même est fonctionnel. Les vérifications de compatibilité et de connexion doivent être effectuées avant de diagnostiquer un défaut d'accessoire.

Selon la documentation Raspberry Pi, le Raspberry Pi 5 remplace les précédents connecteurs CSI et DSI de taille standard par des connecteurs MIPI combinés plus petits, nécessitant des câbles adaptateurs compatibles lors de l'utilisation de nombreux modules caméra et écrans Raspberry Pi antérieurs. Raspberry Pi spécifie que le fonctionnement de l'accessoire dépend de l'utilisation du connecteur correct, de l'orientation du câble, de l'adaptateur pris en charge, de l'alimentation disponible et du modèle de carte, et non du seul ajustement physique. Les vérifications de compatibilité des accessoires plus larges sont traitées séparément, tandis que cette section se concentre uniquement sur la vérification liée au dépannage.

Les vérifications de compatibilité des accessoires plus larges sont traitées séparément, tandis que cette section se concentre uniquement sur la vérification liée au dépannage.

Par exemple, selon Raspberry Pi, un Raspberry Pi 5 alimenté par l'alimentation officielle USB-C 5 V 5 A peut activer son mode de puissance périphérique USB supérieur, tandis que les alimentations de capacité inférieure peuvent réduire la puissance disponible pour les accessoires connectés. Un SSD USB qui se déconnecte dans une condition d'alimentation insuffisante indique un problème de compatibilité ou de besoin en alimentation plutôt que de confirmer que l'accessoire de stockage est défaillant.

• Ajustement physique : Confirmez que la forme du connecteur et le type d'accessoire correspondent au port Raspberry Pi prévu.
• Modèle de carte : Vérifiez que l'accessoire prend explicitement en charge la génération Raspberry Pi utilisée.
• Ports et câble : Vérifiez que le port correct, l'orientation du câble et tout adaptateur requis sont installés de manière sécurisée.
• Besoins en alimentation : Confirmez que l'alimentation peut fournir une puissance suffisante pour le Raspberry Pi et les accessoires connectés dans les conditions de fonctionnement actuelles.
• Reconnaissance du signal : Vérifiez que Raspberry Pi OS détecte l'accessoire connecté après avoir effectué les vérifications de compatibilité et de connexion.
• Condition de configuration : Revérifiez chaque connexion après des modifications pour exclure les erreurs d'installation avant de conclure que l'accessoire est défectueux.

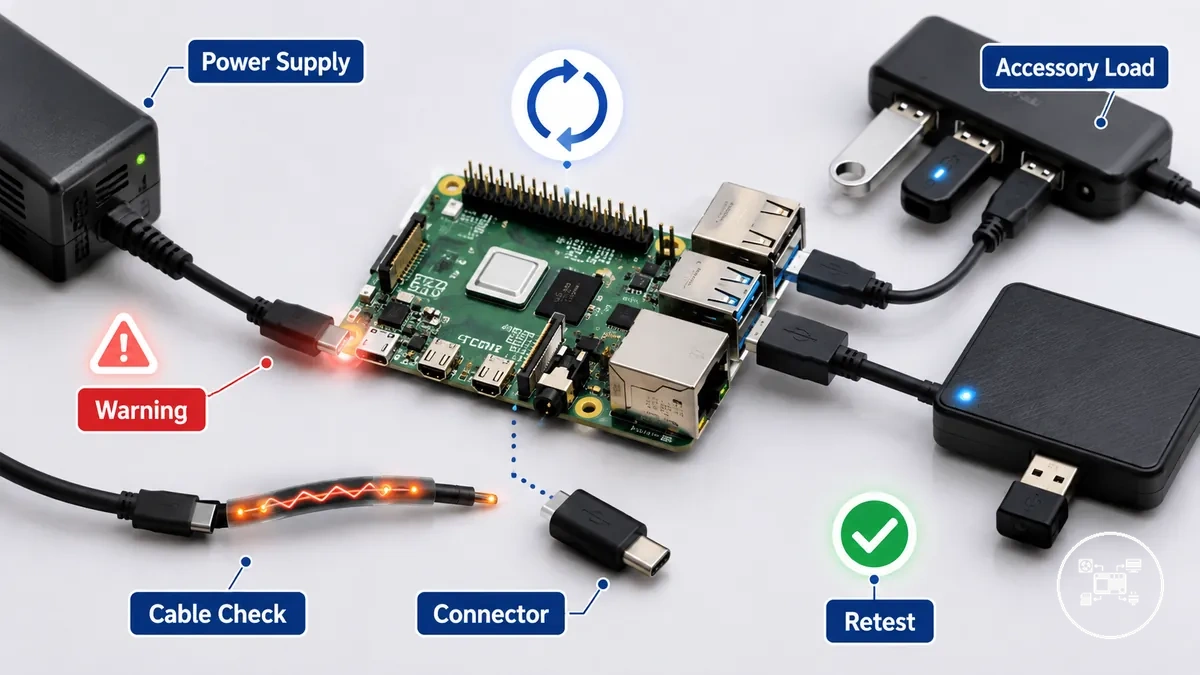

Problèmes d'alimentation et de tension du Raspberry Pi

Les problèmes d'alimentation du Raspberry Pi surviennent lorsqu'une alimentation instable affecte la carte ou les accessoires connectés, produisant des symptômes tels que des redémarrages inattendus, des avertissements de sous-tension, des déconnexions USB ou un fonctionnement intermittent. Selon la documentation Raspberry Pi, les cartes Raspberry Pi nécessitent une alimentation régulée de 5 V. Le diagnostic de l'alimentation, du câble, du connecteur et de la charge des accessoires doit précéder le remplacement d'un accessoire, car des symptômes identiques peuvent provenir d'une instabilité d'alimentation plutôt que d'une défaillance matérielle.

L'instabilité d'alimentation peut résulter d'une capacité de courant insuffisante, d'une chute de tension causée par la résistance du câble, d'un connecteur USB-C ou micro-USB desserré, ou d'une charge d'accessoires qui dépasse l'alimentation disponible pour le modèle Raspberry Pi connecté. Raspberry Pi spécifie que le Raspberry Pi 5 peut fournir une puissance périphérique USB plus élevée uniquement lorsqu'il est alimenté par une alimentation USB-C compatible 5 V 5 A ; les alimentations de capacité inférieure réduisent la puissance disponible pour les périphériques USB. Des informations plus détaillées sur les problèmes d'accessoires d'alimentation sont traitées séparément, car cette section se concentre sur le dépannage plutôt que sur la sélection de l'alimentation.

Des informations plus détaillées sur les problèmes d'accessoires d'alimentation sont traitées séparément, car cette section se concentre sur le dépannage plutôt que sur la sélection de l'alimentation.

Par exemple, selon la documentation Raspberry Pi, un Raspberry Pi peut afficher un avertissement de sous-tension ou redémarrer de manière inattendue lorsque la tension de la carte tombe en dessous du seuil de fonctionnement en raison de la résistance du câble ou d'une alimentation insuffisante, même si l'intensité nominale annoncée de l'adaptateur semble adéquate. Un nouveau test avec une alimentation et un câble connus comme compatibles permet de déterminer si le symptôme observé suit les composants d'alimentation ou reste présent avec le Raspberry Pi et l'accessoire attaché, fournissant une direction diagnostique plus fiable avant le remplacement.

• Redémarrage inattendu : Vérifiez que l'alimentation fournit une sortie régulée stable de 5 V sous la charge actuelle des accessoires.
• Avertissement de sous-tension : Inspectez le câble et le connecteur pour détecter tout dommage, connexion desserrée ou résistance excessive pouvant réduire la tension délivrée.
• Déconnexion des accessoires USB : Vérifiez si les périphériques connectés dépassent la puissance USB disponible pour le modèle Raspberry Pi et la configuration d'alimentation.
• Démarrage intermittent : Effectuez un nouveau test avec une alimentation et un câble connus comme compatibles pour déterminer si le symptôme suit le chemin d'alimentation.
• Instabilité aléatoire : Déconnectez les accessoires non essentiels et reconnectez-les individuellement pour identifier si la charge totale des accessoires contribue au problème d'alimentation.
• Symptômes persistants : Si le même comportement reste présent après avoir confirmé des composants d'alimentation compatibles, poursuivez le diagnostic de la carte Raspberry Pi ou de l'accessoire concerné, car des symptômes identiques peuvent avoir des causes non liées à l'alimentation.

Problèmes d'écran et de connexion par câble du Raspberry Pi

Les problèmes d'écran et de connexion par câble du Raspberry Pi doivent être diagnostiqués en vérifiant le chemin complet du signal, le port HDMI ou micro HDMI, la connexion du câble, la compatibilité de l'adaptateur et l'entrée d'affichage avant de remplacer un accessoire d'affichage. Selon la documentation Raspberry Pi, le Raspberry Pi 4 et le Raspberry Pi 5 utilisent deux ports de sortie micro HDMI, tandis que les modèles antérieurs utilisent généralement un connecteur HDMI de taille standard, ce qui fait de la compatibilité du connecteur une exigence propre à chaque modèle. Si le rétablissement du chemin de signal correct résout l'absence de sortie, le symptôme indique une condition de connexion ou de compatibilité plutôt qu'une défaillance matérielle confirmée.

Si le rétablissement du chemin de signal correct résout l'absence de sortie, le symptôme indique une condition de connexion ou de compatibilité plutôt qu'une défaillance matérielle confirmée.

Les problèmes d'affichage résultent généralement d'un mauvais port HDMI, d'un câble ou adaptateur incompatible, d'une mauvaise entrée d'affichage, d'un connecteur desserré ou d'un chemin de signal interrompu. La documentation Raspberry Pi précise que le Raspberry Pi 4 et le Raspberry Pi 5 nécessitent un câble ou adaptateur micro HDMI compatible, et que le moniteur connecté doit être commuté sur l'entrée HDMI correspondante avant l'apparition d'un signal vidéo. Des informations plus complètes sur les problèmes d'écran et de câbles expliquent les accessoires d'affichage et les options de connexion, tandis que cette section se concentre uniquement sur le dépannage des symptômes d'affichage et les diagnostics liés aux câbles.

Remplacer l'adaptateur desserré par une connexion micro HDMI correctement ajustée rétablit le signal vidéo sans qu'il soit nécessaire de remplacer l'écran ou le câble.

Par exemple, selon la documentation Raspberry Pi, connecter un Raspberry Pi 4 à un moniteur avec un câble HDMI de taille standard via un adaptateur micro HDMI desserré peut produire un écran « No Signal » alors que le Raspberry Pi et le moniteur fonctionnent correctement. Remplacer l'adaptateur desserré par une connexion micro HDMI correctement ajustée rétablit le signal vidéo sans qu'il soit nécessaire de remplacer l'écran ou le câble.

Effectuez les vérifications de diagnostic suivantes avant de remplacer un accessoire d'affichage ou un câble :

• Absence de sortie : Vérifiez que le câble HDMI ou micro HDMI est connecté au bon port vidéo du Raspberry Pi et que le moniteur utilise l'entrée HDMI correspondante.
• Écran vide après le démarrage : Vérifiez la connexion du câble, l'ajustement du connecteur, la compatibilité de l'adaptateur et le chemin du signal avant de conclure à un défaut d'affichage.
• Signal intermittent : Inspectez le câble HDMI et les connecteurs pour détecter tout dommage physique, mauvais contact ou mouvement qui interrompt la transmission vidéo.
• L'affichage fonctionne sur un autre moniteur : Poursuivez le diagnostic avec le moniteur d'origine, l'entrée sélectionnée ou le chemin de câble, car la sortie vidéo du Raspberry Pi est moins susceptible d'être la cause.
• Le signal revient après reconnexion : Un affichage rétabli indique un problème de connexion de câble ou de compatibilité plutôt que de confirmer que l'accessoire d'affichage lui-même était défectueux.

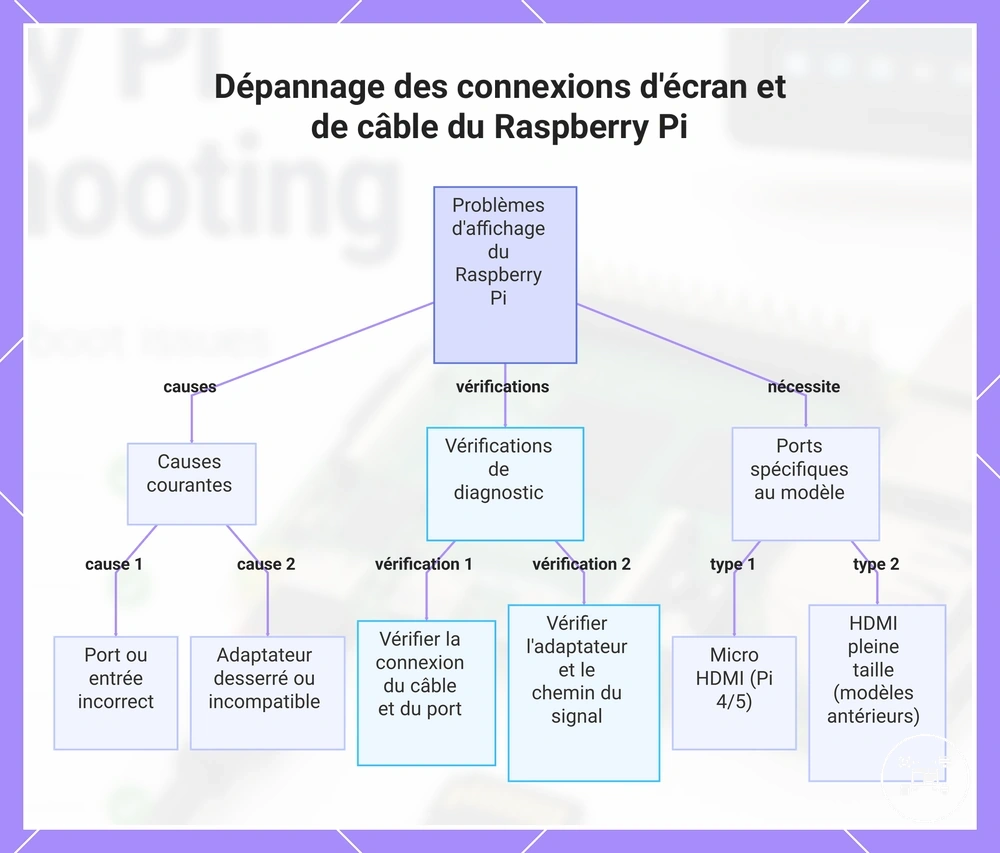

Ce graphique montre les causes courantes et les vérifications de diagnostic pour les problèmes d'affichage du Raspberry Pi, y compris les exigences de port spécifiques au modèle.

Problèmes des accessoires et périphériques USB du Raspberry Pi

Les problèmes d'accessoires USB du Raspberry Pi peuvent résulter d'un échec de reconnaissance, d'un port ou d'une connexion inadapté, d'une alimentation insuffisante, de l'état d'un hub ou d'un adaptateur, ou du périphérique lui-même. Un périphérique USB non détecté, qui se déconnecte de manière intermittente ou qui présente des performances réduites doit en conséquence être testé dans des conditions de connexion et d'alimentation contrôlées avant d'être considéré comme défectueux.

La documentation Raspberry Pi précise que son hub USB 3 peut consommer jusqu'à 900 mA à 5 V lorsqu'il est alimenté par le bus, ce budget de 4,5 W étant partagé entre les quatre ports aval.

La reconnaissance d'un accessoire USB dépend d'une connexion de port sécurisée, d'un fonctionnement compatible, d'une alimentation disponible suffisante et d'un comportement fiable du hub ou de l'adaptateur. La documentation Raspberry Pi précise que son hub USB 3 peut consommer jusqu'à 900 mA à 5 V lorsqu'il est alimenté par le bus, ce budget de 4,5 W étant partagé entre les quatre ports aval. Un périphérique qui fonctionne sur un port direct mais échoue via le hub alimenté par le bus oriente en conséquence vers l'alimentation partagée, la connexion amont ou le chemin de l'adaptateur plutôt que vers une défaillance d'accessoire confirmée.

Par exemple, quatre périphériques connectés via ce hub alimenté par le bus partagent la même allocation amont de 900 mA plutôt que de recevoir 900 mA chacun, selon la documentation Raspberry Pi.

Par exemple, quatre périphériques connectés via ce hub alimenté par le bus partagent la même allocation amont de 900 mA plutôt que de recevoir 900 mA chacun, selon la documentation Raspberry Pi. Si la détection intermittente cesse après la déconnexion des appareils à charge plus élevée, le changement de résultat identifie la charge des accessoires comme direction de dépannage ; si le symptôme persiste sur une connexion directe, poursuivez la vérification du périphérique, du câble, du port et de la condition de compatibilité.

Utilisez les vérifications suivantes pour distinguer l'échec de reconnaissance, les performances instables et les conditions de connexion :

• Aucune détection : Connectez l'accessoire USB directement à un autre port approprié ; sa reconnaissance à cet endroit oriente le diagnostic vers le port d'origine, le hub, l'adaptateur ou le chemin de connexion.
• Reconnaissance intermittente : Réinsérez le connecteur et inspectez le câble ou l'adaptateur ; une détection stable après la reconnexion indique une condition de connexion physique.
• Déconnexion sous charge : Réduisez le nombre de périphériques connectés ; une stabilité améliorée indique que le budget d'alimentation USB partagé a contribué au symptôme.
• Fonctionne sans le hub : Vérifiez la connexion amont du hub, sa condition d'alimentation et sa compatibilité, car le périphérique a démontré un fonctionnement en port direct.
• Détecté avec des performances réduites : Comparez la connexion directe et la connexion par adaptateur ; de meilleures performances sur le port direct identifient le hub, l'adaptateur, le câble ou la connexion négociée comme prochaine zone de diagnostic.
• Aucun changement entre les ports : Testez l'accessoire USB sur un autre système compatible ; une défaillance dans les deux conditions fournit une preuve plus solide d'un défaut de l'accessoire ou du câble.

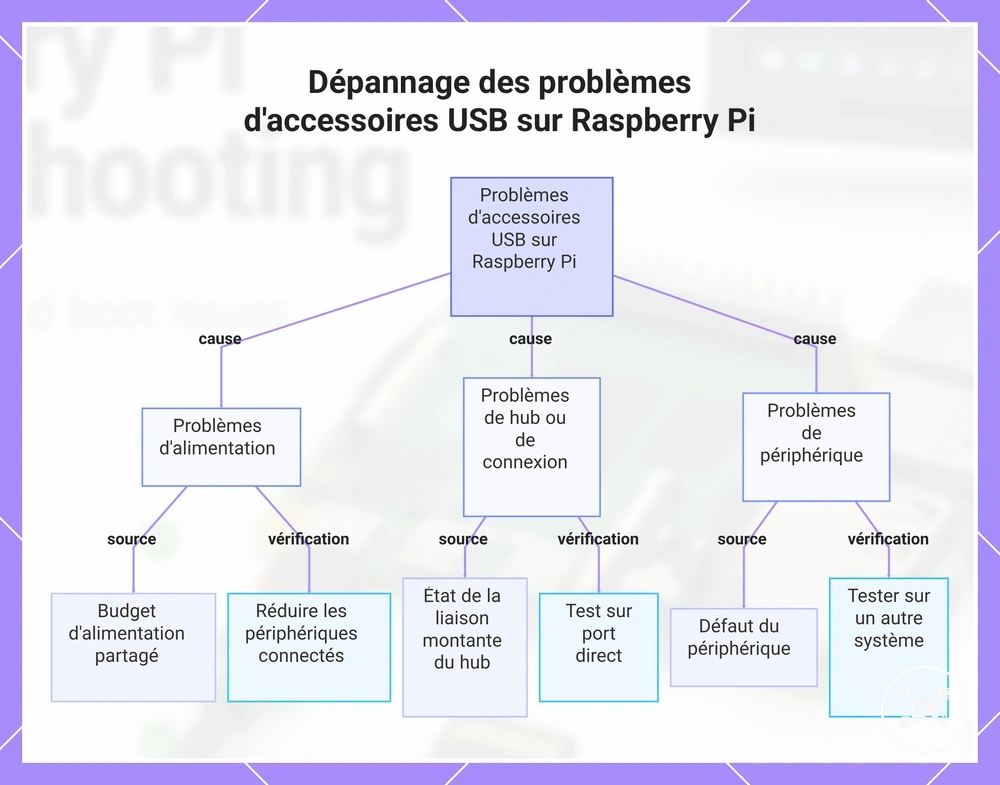

Ce graphique montre les causes courantes des problèmes d'accessoires USB sur Raspberry Pi et les vérifications clés pour isoler le problème.

Problèmes de stockage et de démarrage du Raspberry Pi

Les problèmes de stockage et de démarrage du Raspberry Pi peuvent provenir de la carte SD, du lecteur de carte, de l'adaptateur, de la connexion du support de démarrage, de l'image du système d'exploitation, de l'alimentation ou de la configuration de démarrage. Un échec de démarrage est donc un symptôme de démarrage, et non une confirmation que l'accessoire de stockage est défectueux. Si un support de démarrage connu comme fonctionnel démarre dans les mêmes conditions d'alimentation et de configuration, le chemin de stockage d'origine devient la principale piste de diagnostic.

Un échec de démarrage est donc un symptôme de démarrage, et non une confirmation que l'accessoire de stockage est défectueux.

La documentation Raspberry Pi définit le support de démarrage comme un stockage non volatile contenant une image du système d'exploitation et identifie la carte microSD comme le type le plus courant ; les modèles pris en charge peuvent également démarrer à partir d'un stockage USB, d'un démarrage réseau ou d'un stockage NVMe. En cas de problème de démarrage depuis une carte SD, confirmez que Raspberry Pi Imager a écrit l'image prévue, que la carte est complètement insérée et que le lecteur de carte ou l'adaptateur fournit une connexion fiable. L'accès aux fichiers sur un autre ordinateur confirme que le support est lisible, mais ne confirme pas que l'image, la structure de partition ou la configuration de démarrage est valide pour le modèle de carte. Les problèmes de stockage et de démarrage des accessoires sont traités plus largement dans une section distincte de ce diagnostic de démarrage.

Comparez le motif observé avec la documentation du modèle exact.

Les vérifications de stockage recoupent les vérifications d'alimentation et de configuration, car une interruption d'alimentation peut arrêter le démarrage ou l'activité de stockage, tandis que l'ordre de démarrage configuré peut empêcher la sélection d'un support de démarrage par ailleurs valide. La documentation Raspberry Pi indique que les cartes prises en charge fournissent des motifs de LED d'activité spécifiques au modèle ou des diagnostics de démarrage à l'écran pour les échecs de démarrage. Comparez le motif observé avec la documentation du modèle exact. Effectuez un nouveau test dans les mêmes conditions de configuration avec un support de démarrage connu comme fonctionnel et un lecteur connu comme fonctionnel ; un résultat différent oriente vers la carte SD, l'image, l'adaptateur, le lecteur ou la connexion d'origine, tandis qu'un résultat inchangé maintient l'alimentation et la configuration dans la piste de diagnostic.

• Aucune activité de démarrage : Confirmez que la carte SD ou un autre support de démarrage est complètement inséré et contient une image du système d'exploitation prise en charge par le modèle Raspberry Pi.
• Support de démarrage non détecté : Réinsérez le support et inspectez le logement, le lecteur de carte, l'adaptateur ou la connexion USB ; une détection après la réinsertion identifie une condition de connexion.
• Échec de démarrage répété : Vérifiez le résultat de l'écriture de l'image et lisez le support via un autre lecteur de carte ; une erreur de lecture ou de vérification oriente le diagnostic vers la carte, l'image, le lecteur ou l'adaptateur.
• Le démarrage s'arrête systématiquement : Comparez le motif de la LED d'activité ou le diagnostic de démarrage affiché avec la documentation Raspberry Pi pour identifier l'étape à laquelle l'accès au support de démarrage échoue.
• Démarre avec un support connu comme fonctionnel : La comparaison réussie oriente le diagnostic vers la carte SD, l'image du système d'exploitation, le lecteur, l'adaptateur ou la connexion du support d'origine.
• Échoue avec un support connu comme fonctionnel : Poursuivez la vérification de l'alimentation, de l'ordre de démarrage et de la configuration de la carte, car le résultat inchangé n'isole pas l'accessoire de stockage comme cause.

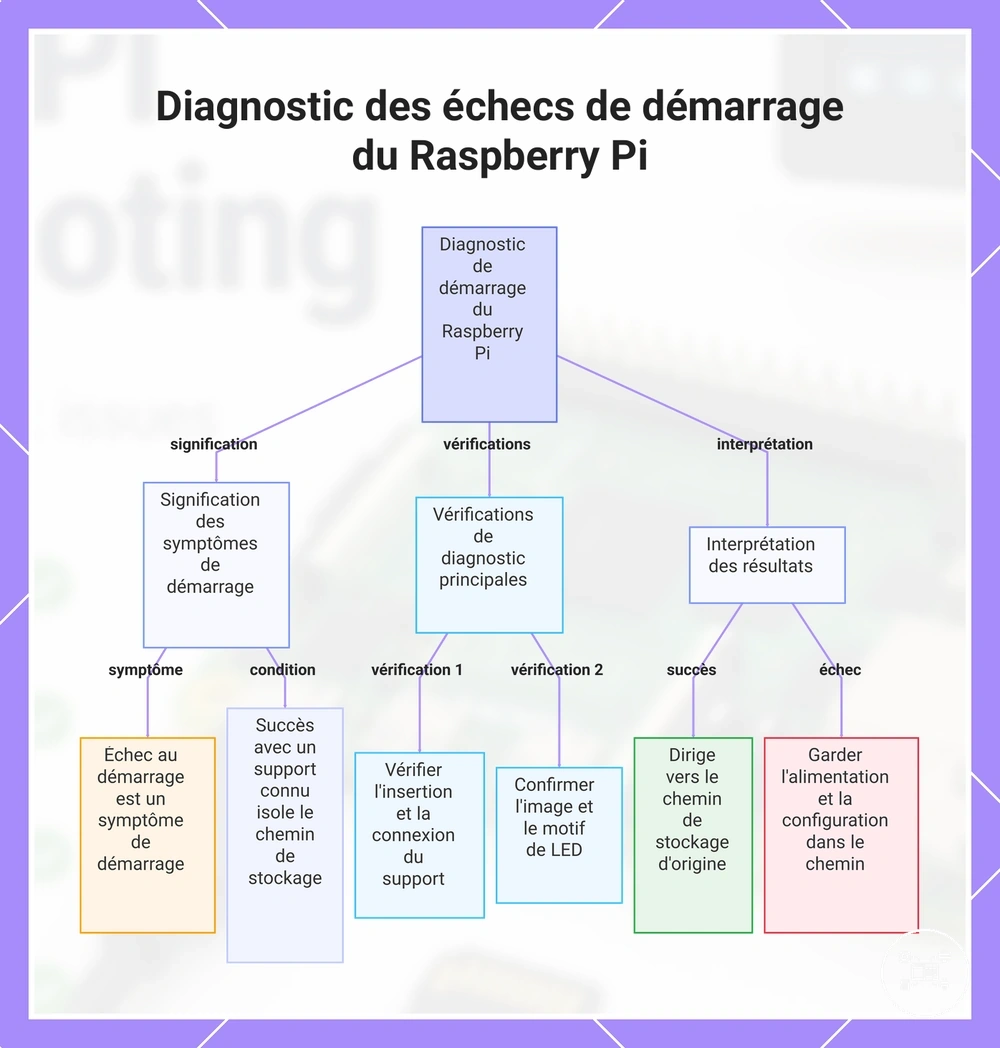

Ce diagramme présente la logique de diagnostic pour les échecs de démarrage du Raspberry Pi, incluant la signification des symptômes de démarrage, les vérifications essentielles et l'interprétation des résultats.

Problèmes de surchauffe et d'accessoires de refroidissement du Raspberry Pi

La surchauffe du Raspberry Pi doit être diagnostiquée en vérifiant conjointement la charge de travail, l'environnement, le flux d'air du boîtier et l'état de l'accessoire de refroidissement, plutôt que de considérer une température élevée comme une preuve de défaillance du ventilateur ou du dissipateur. La documentation Raspberry Pi indique que les cartes Raspberry Pi commencent à réduire la fréquence du processeur à 80 °C et appliquent une réduction supplémentaire à 85 °C ; une température proche de l'un ou l'autre de ces seuils nécessite une vérification thermique de diagnostic. Si la température baisse après une réduction de la charge de travail ou une amélioration du flux d'air, le symptôme ne confirme pas un défaut de l'accessoire de refroidissement.

Si la température baisse après une réduction de la charge de travail ou une amélioration du flux d'air, le symptôme ne confirme pas un défaut de l'accessoire de refroidissement.

La performance du refroidissement dépend du fait que le ventilateur fonctionne à ses points de déclenchement prévus, que le dissipateur maintient le contact avec le processeur, que les évents du boîtier restent dégagés et que l'environnement ambiant permet à la chaleur de s'échapper. Raspberry Pi précise que le refroidisseur actif Raspberry Pi 5 et le ventilateur de boîtier démarrent à 60 °C, augmentent leur vitesse à 67,5 °C et atteignent leur vitesse maximale à 75 °C avec le profil contrôlé par le micrologiciel par défaut. La poussière, des évents obstrués, un mauvais contact du dissipateur ou un ventilateur déconnecté peuvent faire monter la température, mais une charge de travail soutenue ou un boîtier chaud peut produire le même symptôme thermique alors que l'accessoire de refroidissement reste fonctionnel. Les problèmes de refroidissement et de surchauffe au sens large couvrent les caractéristiques des accessoires de refroidissement, tandis que cette section se concentre sur le diagnostic.

Les problèmes de refroidissement et de surchauffe au sens large couvrent les caractéristiques des accessoires de refroidissement, tandis que cette section se concentre sur le diagnostic.

Par exemple, un Raspberry Pi 5 qui atteint 75 °C alors que son ventilateur géré par le micrologiciel reste à pleine vitesse a dépassé le dernier seuil de déclenchement par défaut du ventilateur spécifié par Raspberry Pi ; la prochaine étape corrective consiste à vérifier le contact du dissipateur, le flux d'air du boîtier, la poussière, la charge de travail et la température ambiante plutôt que de supposer que la vitesse du ventilateur est insuffisante à elle seule. Si la température descend sous 75 °C après avoir dégagé des évents obstrués ou réduit la charge de travail, le résultat modifié identifie une contribution du flux d'air ou des conditions de fonctionnement plutôt que de prouver une défaillance de l'accessoire.

Utilisez les vérifications suivantes pour relier chaque symptôme thermique à une direction de diagnostic :

• Température atteignant 80 °C : Confirmez le fonctionnement du ventilateur, le flux d'air, le contact du dissipateur, la charge de travail et les conditions ambiantes, car Raspberry Pi identifie 80 °C comme le seuil initial de réduction de la fréquence du processeur.
• Température approchant 85 °C : Interrompez la charge de travail non essentielle et inspectez le chemin de refroidissement, car Raspberry Pi applique une réduction supplémentaire à 85 °C.
• Le ventilateur ne démarre pas à 60 °C sur le Raspberry Pi 5 : Vérifiez le connecteur du ventilateur, toute obstruction, le profil contrôlé par le micrologiciel et l'état de l'accessoire, car 60 °C est le point de départ par défaut documenté pour le refroidisseur actif Raspberry Pi 5 et le ventilateur de boîtier.
• Température élevée avec un dissipateur installé : Vérifiez que le dissipateur est fermement posé sur les composants prévus et que le matériau d'interface thermique maintient un contact complet.
• Température qui monte à l'intérieur du boîtier : Inspectez les évents obstrués, l'accumulation de poussière, le placement des câbles et le flux d'air du boîtier ; une température plus basse avec le boîtier ouvert indique une restriction du flux d'air.
• Température qui monte uniquement sous une charge de travail soutenue : Réduisez la charge de travail dans les mêmes conditions environnementales ; une baisse mesurable identifie la demande de traitement comme partie de la condition thermique.
• Surchauffe persistante après les vérifications de refroidissement : Poursuivez le diagnostic avec l'environnement ambiant, la conception du boîtier, la charge de travail, la condition d'alimentation et le fonctionnement de la carte, car un résultat inchangé n'isole pas l'accessoire de refroidissement comme cause.

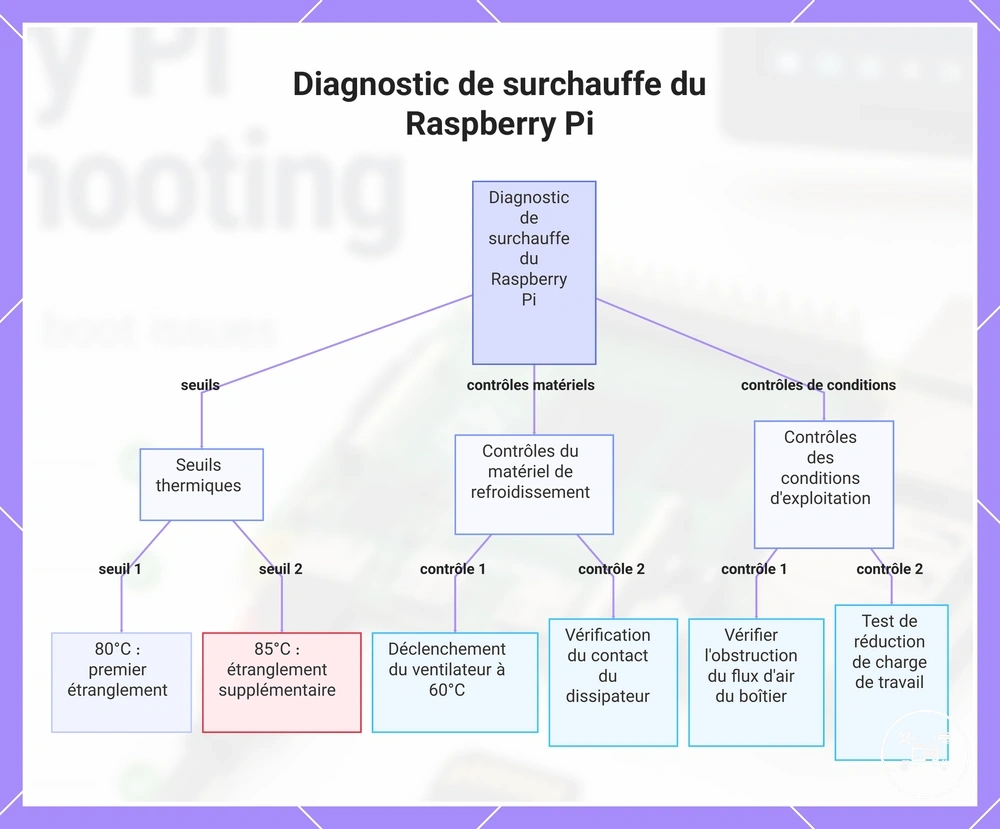

Ce diagramme présente les principales vérifications de diagnostic pour la surchauffe du Raspberry Pi, organisées par seuils thermiques, contrôles du matériel de refroidissement et facteurs de conditions d'exploitation.

Diagnostic des accessoires défectueux avant remplacement

Un accessoire défectueux ne doit être remplacé qu'après qu'un diagnostic a montré que le même symptôme suit l'accessoire dans des conditions d'alimentation, de connexion, de configuration et de fonctionnement connues comme compatibles. Un seul test échoué n'établit pas un défaut matériel, car un problème récupérable peut produire le même résultat. La décision de remplacement nécessite donc des preuves reproductibles qui isolent l'accessoire de la configuration Raspberry Pi.

Un seul test échoué n'établit pas un défaut matériel, car un problème récupérable peut produire le même résultat.

Testez à nouveau l'accessoire après avoir rétabli sa connexion, son alimentation, sa compatibilité et ses conditions de configuration requises, puis modifiez une seule variable à la fois. Comparez le résultat avec un câble, un adaptateur, un port, une source d'alimentation ou un accessoire connu comme compatible, tout en gardant le modèle Raspberry Pi et la configuration inchangés. Si le symptôme disparaît après qu'une condition de support a changé, le résultat du test pointe vers cette condition plutôt que vers l'accessoire. Si le symptôme suit l'accessoire de manière répétée alors que la pièce de comparaison fonctionne dans les mêmes conditions, les preuves soutiennent un diagnostic de défaut matériel.

Si le symptôme disparaît après qu'une condition de support a changé, le résultat du test pointe vers cette condition plutôt que vers l'accessoire.

Un problème récupérable inclut une connexion desserrée, un adaptateur incompatible, une alimentation insuffisante, une configuration non prise en charge, un ajustement incorrect ou une condition d'installation qui peut être corrigée sans remplacer l'accessoire. Un résultat incertain se produit lorsque plusieurs variables changent ensemble ou que le symptôme ne peut pas être reproduit ; la cause reste donc non isolée. Un défaut matériel probable existe lorsque l'accessoire échoue dans deux conditions de test connues comme compatibles et qu'un accessoire de comparaison fonctionne normalement dans les deux.

Un résultat incertain se produit lorsque plusieurs variables changent ensemble ou que le symptôme ne peut pas être reproduit ; la cause reste donc non isolée.

Utilisez ces vérifications décisionnelles avant de considérer un défaut d'accessoire comme confirmé :

• Condition de connexion récupérable : Réinsérez l'accessoire et testez-le à nouveau dans le port correct ; un fonctionnement normal après la reconnexion indique un problème récupérable.
• Condition de compatibilité récupérable : Remplacez un câble, un adaptateur ou une interface par un autre connu comme compatible ; la disparition du symptôme oriente le diagnostic vers le composant de support d'origine.
• Résultat de test incertain : Répétez le test en ne modifiant qu'une seule condition ; un comportement incohérent ou non reproductible n'isole pas un accessoire défectueux.
• Résultat spécifique à l'accessoire : Testez l'accessoire dans une deuxième configuration connue comme compatible ; le même symptôme répété renforce la preuve que le défaut suit l'accessoire.
• Résultat de comparaison : Testez un accessoire connu comme compatible dans les conditions d'origine ; un fonctionnement réussi laisse l'accessoire d'origine comme la principale variable restante.
• Condition probable de remplacement : Envisagez le remplacement lorsque le symptôme suit l'accessoire dans deux conditions compatibles et que l'accessoire de comparaison fonctionne dans les deux.

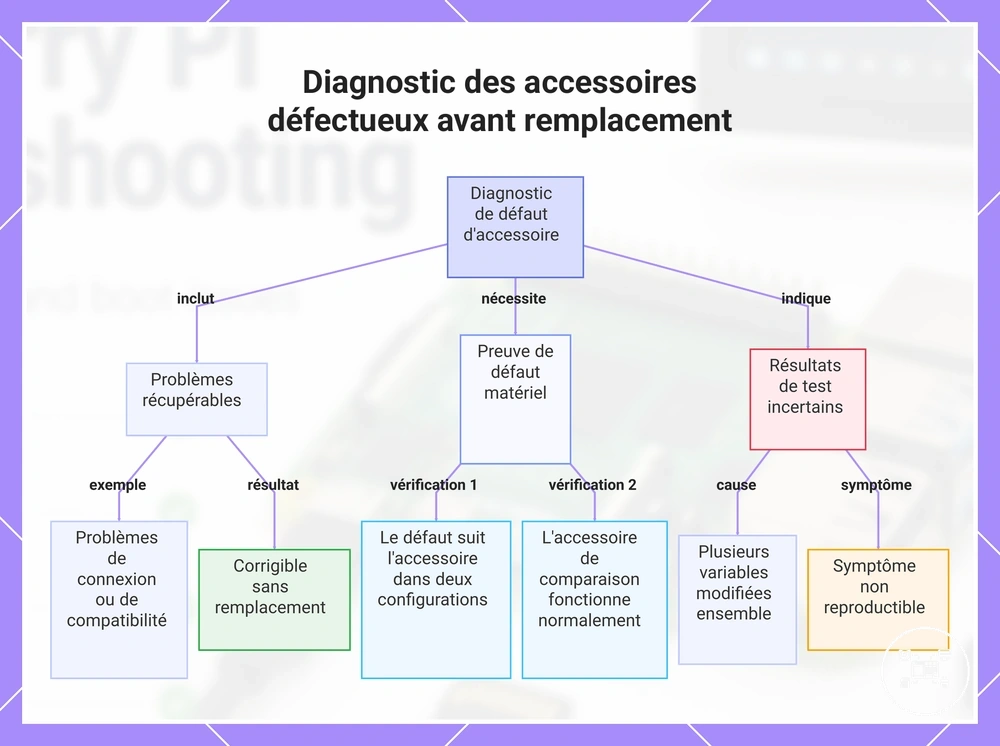

Ce diagramme montre comment déterminer si un défaut d'accessoire est un problème récupérable ou un défaut matériel nécessitant un remplacement.

Remplacement des accessoires Raspberry Pi irrécupérables

Le remplacement d'accessoires n'est approprié que lorsque le dépannage aboutit à un défaut confirmé ou à un problème non résolu qui suit systématiquement l'accessoire dans des conditions connues comme compatibles. La décision de remplacement doit reposer sur le rôle de l'accessoire défaillant, le résultat du diagnostic et l'amélioration attendue, plutôt que sur un seul symptôme. Une fois le remplacement justifié, les exigences de compatibilité deviennent le filtre principal.

Une fois le remplacement justifié, les exigences de compatibilité deviennent le filtre principal.

L'attribut de remplacement doit correspondre au modèle de carte Raspberry Pi, au port ou connecteur, à l'exigence d'alimentation, à l'ajustement physique, à la condition de fonctionnement et au rôle prévu de l'accessoire. L'amélioration attendue doit se limiter à la fonction isolée par le diagnostic ; remplacer un câble d'affichage défaillant peut rétablir le chemin du signal, mais ne résout pas une condition d'alimentation ou de configuration indépendante. Une pièce de remplacement est donc appropriée uniquement lorsqu'elle satisfait à la condition de compatibilité vérifiée et rétablit la fonction affectée sans créer un nouveau déséquilibre de connexion ou d'alimentation.

La réutilisation est raisonnable lorsque l'accessoire reste fiable dans un autre rôle compatible et que la condition de défaut d'origine ne s'y applique pas.

La réparation est la meilleure étape suivante lorsque le défaut isolé concerne une pièce réparable en toute sécurité et que l'accessoire peut être testé à nouveau après la réparation. La réutilisation est raisonnable lorsque l'accessoire reste fiable dans un autre rôle compatible et que la condition de défaut d'origine ne s'y applique pas. Le remplacement est le choix le plus fort lorsque le défaut confirmé persiste après des tests répétés et que l'accessoire ne peut pas remplir son rôle prévu de manière fiable.

Le remplacement est le choix le plus fort lorsque le défaut confirmé persiste après des tests répétés et que l'accessoire ne peut pas remplir son rôle prévu de manière fiable.

Utilisez ces signaux décisionnels après que le diagnostic a établi qu'une réparation, une réutilisation ou un remplacement est nécessaire :

• Défaut confirmé : Remplacez l'accessoire lorsque la même défaillance le suit dans des conditions connues comme compatibles et qu'un accessoire de comparaison fonctionne dans ces conditions.
• Exigence de compatibilité : Faites correspondre le remplacement au modèle de carte, au port, au connecteur, à la condition d'alimentation, à l'ajustement physique et au rôle prévu de l'accessoire.
• Amélioration attendue : Définissez le résultat requis comme le rétablissement de la fonction isolée, telle que la sortie du signal, la détection du périphérique, l'accès au démarrage, la distribution d'alimentation ou le fonctionnement du refroidissement.
• Condition de réparation : Choisissez la réparation lorsque la pièce défectueuse est identifiable, réparable en toute sécurité et capable d'être vérifiée par un test répété.
• Condition de réutilisation : Réutilisez l'accessoire uniquement lorsque les tests confirment un fonctionnement fiable dans le rôle compatible proposé et que le défaut d'origine n'est pas pertinent pour ce rôle.
• Condition non résolue : Poursuivez le diagnostic lorsque le même symptôme persiste avec un remplacement compatible, car un autre composant ou une condition de configuration reste dans le chemin de défaillance.
