Fehlerbehebung bei Raspberry Pi Zubehör

Die Fehlerbehebung bei Raspberry Pi Zubehör ermittelt, ob ein beobachtetes Symptom mit Stromversorgung, Verbindung, Kompatibilität, Konfiguration oder dem Zustand des Zubehörs zusammenhängt. Der diagnostische Wert ist bedingt: Ein Symptom grenzt die möglichen Ursachen ein, bestätigt jedoch nicht, dass ein Zubehörteil defekt ist.

Die Diagnose sollte jedes Symptom dem jeweiligen Raspberry Pi Modell, Zubehörtyp, Verbindungsweg und Einrichtungszustand zuordnen.

Symptome bei Stromversorgung, Bildschirm, USB, Startvorgang und Kühlung können sich überschneiden, da ein Betriebszustand mehrere angeschlossene Zubehörteile beeinflussen kann. Die Raspberry Pi Dokumentation führt Stromversorgungsverhalten, Startmedien, Bildschirmverbindungen, USB-Peripheriegeräte, Startdiagnose und Wärmemanagement als separate Hardware- und Betriebsprüfungen auf. Die Diagnose sollte jedes Symptom dem jeweiligen Raspberry Pi Modell, Zubehörtyp, Verbindungsweg und Einrichtungszustand zuordnen.

Symptome bei Stromversorgung, Bildschirm, USB, Startvorgang und Kühlung können sich überschneiden, da ein Betriebszustand mehrere angeschlossene Zubehörteile beeinflussen kann.

Prüfen Sie vor einem Austausch, ob das Zubehör die erforderliche physische Passform, den richtigen Anschluss- oder Verbindungstyp, die Stromversorgungsbedingung, die Konfiguration und eine zuverlässige Verbindung für das spezifische Raspberry Pi Modell aufweist. Ein Symptom, das nach der Korrektur einer dieser Bedingungen verschwindet, deutet auf eine behebbare Einrichtungs- oder Kompatibilitätsursache hin; ein Symptom, das unter einer bekannten kompatiblen Bedingung bestehen bleibt, liefert stärkere Hinweise auf einen Zubehörfehler und leitet die Diagnose in die entsprechende Symptomgruppe.

• Stromsymptome: Neustarts, Instabilität oder eine Stromwarnung lenkt die erste Prüfung auf Netzteil, Kabel, Anschluss und die kombinierte Zubehörlast.
• Bildschirmsymptome: Fehlende Ausgabe oder ein kein-Signal-Zustand lenkt die Diagnose auf den Bildschirmeingang, den Kabeltyp, den Adapter, den Raspberry Pi Anschluss und die Signalkonfiguration.
• USB-Symptome: Fehlende Erkennung, zeitweilige Erkennung oder verminderte Peripherieleistung lenkt die Diagnose auf den USB-Anschluss, Hub oder Adapter, Verbindungszustand, Kompatibilität und verfügbare Stromversorgung.
• Startsymptome: Ein fehlgeschlagener Startvorgang lenkt die Diagnose auf die SD-Karte oder andere Startmedien, Kartenleser oder Adapter, Betriebssystemabbild, Speicherverbindung und Stromversorgungsbedingung.
• Kühlungssymptome: Unerwartetes Temperaturverhalten lenkt die Diagnose auf Lüfterbetrieb, Kühlkörperkontakt, Gehäuseluftstrom, Umgebung und Arbeitslast.

Inhaltsverzeichnis⌄

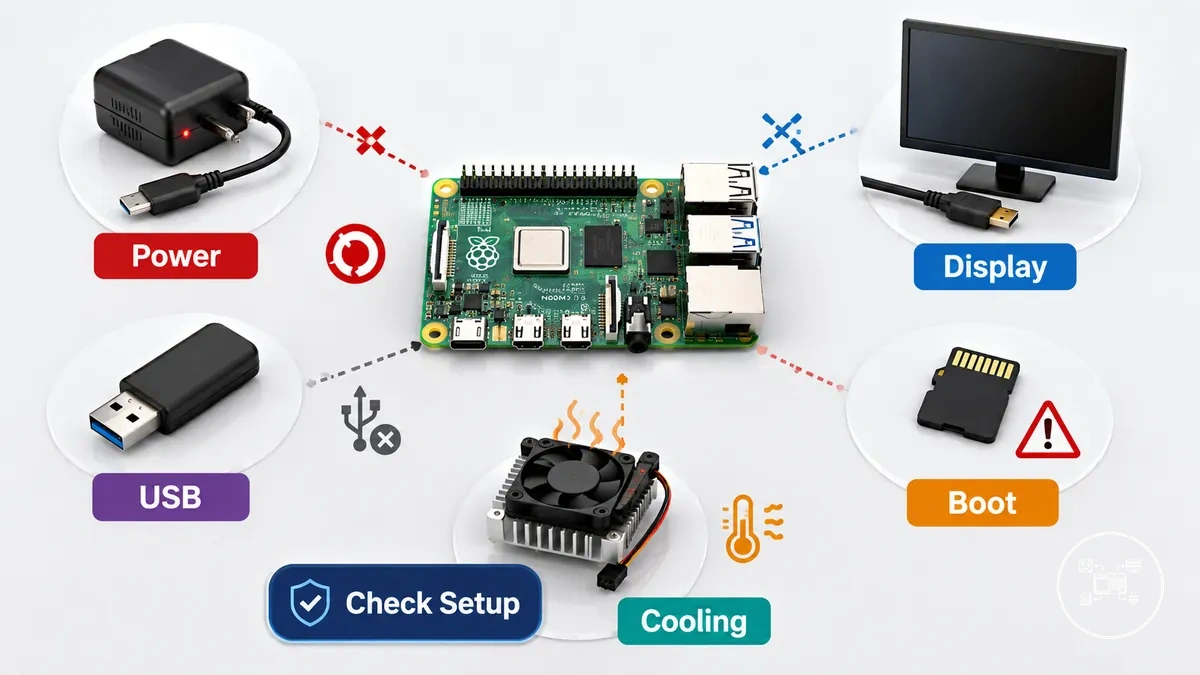

Häufige Probleme und Symptome bei Raspberry Pi Zubehör

Probleme mit Raspberry Pi Zubehör zeigen sich meist als sichtbare Symptome: fehlende Ausgabe, fehlende Erkennung, Instabilität, ein Startproblem, Überhitzung oder unerwartetes Verhalten von Peripheriegeräten. Gruppieren Sie jedes Symptom nach Funktion, bevor Sie eine mögliche Ursache zuweisen, da die diagnostische Richtung auf einen Zubehörfehler, Verbindungszustand, Stromversorgungsbegrenzung oder Konfigurationskonflikt hinweisen kann.

Symptome bei Stromversorgung, Bildschirm, USB, Startvorgang und Kühlung können sich überschneiden, wenn ein Betriebszustand mehrere Raspberry Pi Zubehörteile beeinflusst. Die Raspberry Pi Dokumentation führt die Stromversorgung, Bildschirmverbindung, USB-Peripheriegeräte, Startmedien und thermischen Bedingungen als separate Diagnosebereiche auf, nicht als Nachweis dafür, dass ein Zubehörteil defekt ist. Überprüfen Sie die korrekten Einrichtungsschritte vor der Fehlerbehebung, einschließlich Platinenmodell, Anschluss, Kabel, Adapter, Stromquelle und Konfiguration. Ein Symptom, das nach Wiederherstellung der erforderlichen Einrichtungsbedingung verschwindet, deutet auf eine Konfigurations- oder Verbindungsursache hin; ein Symptom, das unter einer bekannten kompatiblen Bedingung bestehen bleibt, liefert stärkere Hinweise auf einen Zubehörfehler.

Überprüfen Sie die korrekten Einrichtungsschritte vor der Fehlerbehebung , einschließlich Platinenmodell, Anschluss, Kabel, Adapter, Stromquelle und Konfiguration.

Beispielsweise gibt Raspberry Pi an, dass ein Raspberry Pi 5, der mit 5 V und 3 A betrieben wird, angeschlossene Peripheriegeräte auf 600 mA begrenzt, während ein Netzteil mit 5 V und 5 A den höheren Peripherie-Strommodus des Boards unterstützt. Ein USB-Laufwerk, das unter der 600-mA-Grenze die Verbindung verliert, erzeugt eine strombezogene Diagnoserichtung, anstatt einen defekten USB-Hardwarefehler zu bestätigen.

• Strom und Instabilität: Unerwartete Neustarts, Warnhinweise oder Verbindungsabbrüche von Zubehör lenken die Diagnose auf die Netzteil-Spezifikation, den Kabelzustand, die Anschluss-Passform und die kombinierte Peripherielast.
• Bildschirm und fehlende Ausgabe: Ein leerer Bildschirm oder fehlendes Signal lenkt die Diagnose auf den Bildschirmeingang, das HDMI- oder Micro-HDMI-Kabel, den Adapter, den ausgewählten Anschluss und die Videokonfiguration.
• USB und fehlende Erkennung: Ein nicht erkanntes oder zeitweilig erkanntes Peripheriegerät lenkt die Diagnose auf den USB-Anschluss, Hub oder Adapter, verfügbaren Strom, Kompatibilität und physische Verbindung.
• Speicher und Startproblem: Fehlgeschlagener Startvorgang oder wiederholtes Startverhalten lenkt die Diagnose auf die SD-Karte oder andere Startmedien, Kartenleser, Adapter, Betriebssystemabbild und Speicherverbindung.
• Kühlung und Überhitzung: Temperaturwarnungen oder verminderte Leistung lenken die Diagnose auf Lüfterbetrieb, Kühlkörperkontakt, Gehäuseluftstrom, Umgebungsbedingungen und Arbeitslast.
• Unerwartetes Zubehörverhalten: Eine Funktion, die vom erwarteten Zustand abweicht, lenkt die Diagnose auf Kompatibilität mit dem Raspberry Pi Modell, physische Passform, Softwarekonfiguration und Zubehörzustand.

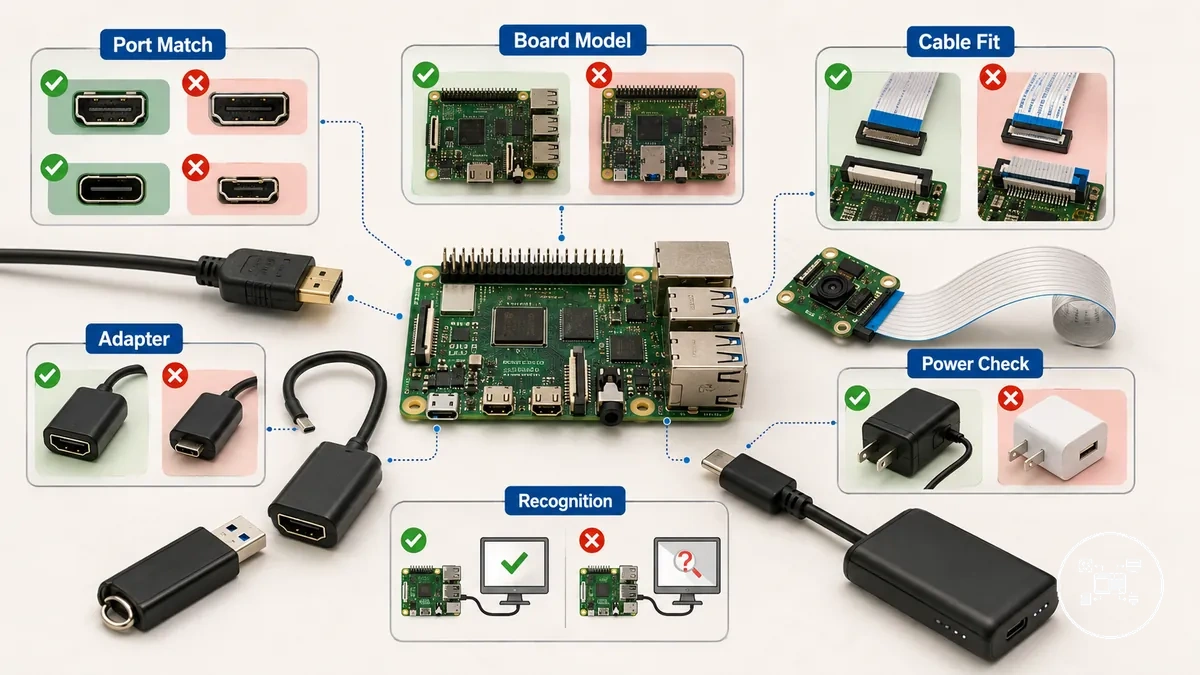

Prüfen der Kompatibilität und Verbindungen von Raspberry Pi Zubehör

Die Kompatibilität von Raspberry Pi Zubehör wird dadurch bestimmt, ob der Zubehörtyp zum korrekten Platinenmodell, den Anschlüssen, der physischen Passform, den Stromanforderungen und dem Verbindungszustand passt. Ein Zubehörteil, das eine dieser Kompatibilitätsanforderungen nicht erfüllt, kann selbst dann funktionsunfähig sein, wenn die Hardware an sich intakt ist. Daher sollten Kompatibilitäts- und Verbindungsprüfungen durchgeführt werden, bevor ein Zubehörfehler diagnostiziert wird.

Laut Raspberry Pi Dokumentation ersetzt der Raspberry Pi 5 die bisherigen vollformatigen CSI- und DSI-Anschlüsse durch kleinere kombinierte MIPI-Anschlüsse, was bei Verwendung vieler älterer Raspberry Pi Kameramodule und Displays kompatible Adapterkabel erfordert. Raspberry Pi gibt zudem an, dass der Betrieb von Zubehör von der Verwendung des korrekten Anschlusses, der Kabelausrichtung, des unterstützten Adapters, der verfügbaren Stromversorgung und des Platinenmodells abhängt, nicht nur von der physischen Passform. Die übergreifende Kompatibilitätsprüfung bei Zubehörproblemen wird separat behandelt, während sich dieser Abschnitt auf die fehlerbehebungsbezogene Überprüfung konzentriert.

Die übergreifende Kompatibilitätsprüfung bei Zubehörproblemen wird separat behandelt, während sich dieser Abschnitt auf die fehlerbehebungsbezogene Überprüfung konzentriert.

Beispielsweise kann ein Raspberry Pi 5, der mit dem offiziellen 5 V 5 A USB-C-Netzteil betrieben wird, laut Raspberry Pi seinen höheren USB-Peripherie-Strommodus aktivieren, während Netzteile mit geringerer Kapazität die für angeschlossenes Zubehör verfügbare Leistung reduzieren können. Ein USB-SSD, das sich bei unzureichender Stromversorgung trennt, deutet daher auf ein Kompatibilitäts- oder Stromanforderungsproblem hin, anstatt zu bestätigen, dass das Speicherzubehör defekt ist.

Ein USB-SSD, das sich bei unzureichender Stromversorgung trennt, deutet daher auf ein Kompatibilitäts- oder Stromanforderungsproblem hin, anstatt zu bestätigen, dass das Speicherzubehör defekt ist.

Prüfen Sie die folgenden Kompatibilitäts- und Verbindungsbedingungen, bevor Sie spezifische Zubehörfehler untersuchen:

• Physische Passform: Bestätigen Sie, dass die Anschlussform und der Zubehörtyp zum vorgesehenen Raspberry Pi Anschluss passen.
• Platinenmodell: Stellen Sie sicher, dass das Zubehör die verwendete Raspberry Pi Generation ausdrücklich unterstützt.
• Anschlüsse und Kabel: Überprüfen Sie, ob der korrekte Anschluss, die Kabelausrichtung und ein erforderlicher Adapter sicher installiert sind.
• Stromanforderungen: Bestätigen Sie, dass das Netzteil sowohl für den Raspberry Pi als auch für angeschlossenes Zubehör unter der aktuellen Betriebsbedingung ausreichend Leistung bereitstellen kann.
• Signalerfassung: Stellen Sie sicher, dass Raspberry Pi OS das angeschlossene Zubehör nach Abschluss der Kompatibilitäts- und Verbindungsprüfungen erkennt.
• Einrichtungszustand: Überprüfen Sie jede Verbindung nach Änderungen erneut, um Installationsfehler auszuschließen, bevor Sie auf einen Defekt des Zubehörs schließen.

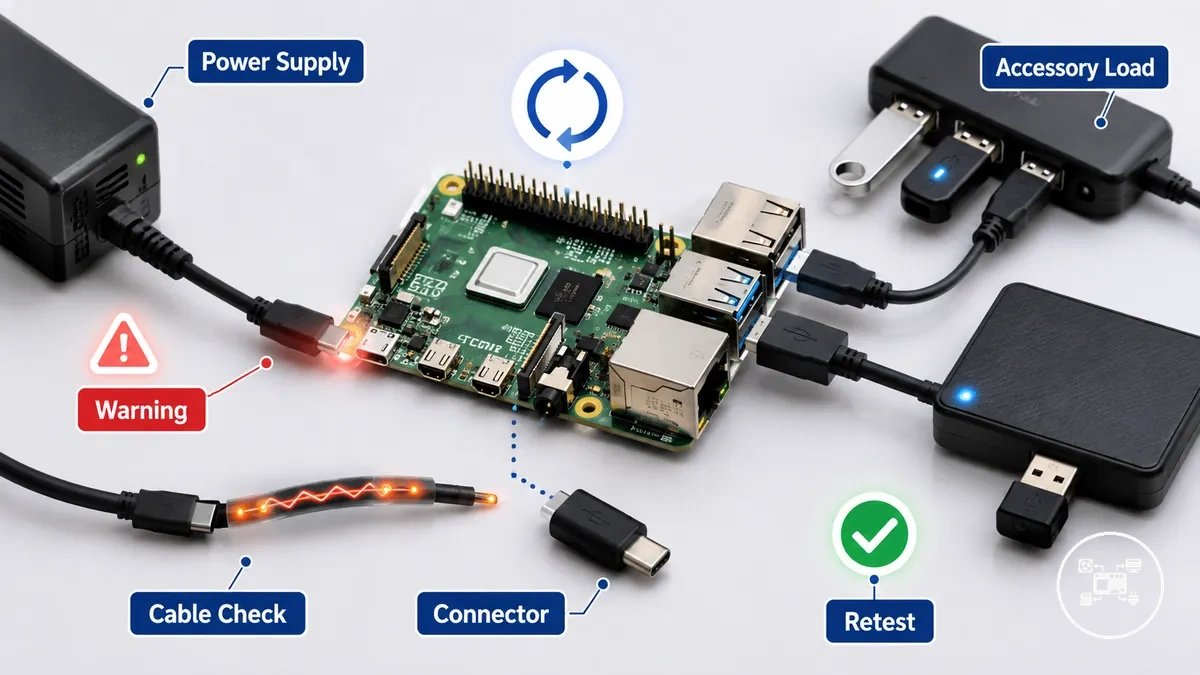

Probleme mit der Stromversorgung des Raspberry Pi

Probleme mit der Stromversorgung des Raspberry Pi treten auf, wenn eine instabile Stromzufuhr das Board oder angeschlossenes Zubehör beeinträchtigt und Symptome wie unerwartete Neustarts, Unterspannungswarnungen, USB-Trennungen oder zeitweiligen Betrieb verursacht. Laut Raspberry Pi Dokumentation benötigen Raspberry Pi Platinen ein geregeltes 5 V Netzteil, daher sollte die Diagnose von Netzteil, Kabel, Anschluss und Zubehörlast einem Austausch von Zubehör vorausgehen, da identische Symptome auf Strominstabilität und nicht auf Hardwarefehler zurückzuführen sein können.

Strominstabilität kann auf unzureichende Strombelastbarkeit, Spannungsabfall durch Kabelwiderstand, einen losen USB-C- oder Micro-USB-Anschluss oder eine Zubehörlast zurückzuführen sein, die die verfügbare Leistung für das angeschlossene Raspberry Pi Modell übersteigt. Raspberry Pi gibt an, dass der Raspberry Pi 5 nur dann eine höhere USB-Peripherieleistung bereitstellen kann, wenn er mit einem kompatiblen 5 V 5 A USB-C-Netzteil betrieben wird; Netzteile mit geringerer Kapazität reduzieren die für USB-Peripheriegeräte verfügbare Leistung. Ausführlichere Informationen zu Problemen mit Stromzubehör werden separat behandelt, da sich dieser Abschnitt auf die Fehlerbehebung und nicht auf die Auswahl der Stromversorgung konzentriert.

Ausführlichere Informationen zu Problemen mit Stromzubehör werden separat behandelt, da sich dieser Abschnitt auf die Fehlerbehebung und nicht auf die Auswahl der Stromversorgung konzentriert.

Laut Raspberry Pi Dokumentation kann ein Raspberry Pi beispielsweise eine Unterspannungswarnung anzeigen oder unerwartet neu starten, wenn die Platinenspannung aufgrund von Kabelwiderstand oder unzureichender Stromversorgung unter den Betriebsschwellenwert fällt, selbst wenn die angegebene Strombelastbarkeit des Netzteils ausreichend erscheint. Ein erneuter Test mit einem bekannten kompatiblen Netzteil und Kabel hilft festzustellen, ob das beobachtete Symptom den Stromkomponenten folgt oder beim Raspberry Pi und angeschlossenem Zubehör verbleibt, und bietet eine sicherere diagnostische Richtung vor einem Austausch.

Führen Sie die folgenden diagnostischen Prüfungen durch, bevor Sie auf einen Defekt eines Stromzubehörs schließen:

• Unerwarteter Neustart: Überprüfen Sie, ob das Netzteil unter der aktuellen Zubehörlast eine stabile geregelte 5 V Ausgangsspannung liefert.
• Unterspannungswarnung: Überprüfen Sie Kabel und Anschluss auf Beschädigungen, lose Verbindungen oder übermäßigen Widerstand, der die gelieferte Spannung reduzieren kann.
• USB-Zubehörtrennung: Prüfen Sie, ob angeschlossene Peripheriegeräte die verfügbare USB-Leistung für das Raspberry Pi Modell und die Stromkonfiguration überschreiten.
• Zeitweiliger Startvorgang: Testen Sie erneut mit einem bekannten kompatiblen Netzteil und Kabel, um festzustellen, ob das Symptom dem Strompfad folgt.
• Zufällige Instabilität: Trennen Sie nicht benötigtes Zubehör und schließen Sie es einzeln wieder an, um festzustellen, ob die Gesamtzubehörlast zum Stromproblem beiträgt.
• Anhaltende Symptome: Wenn das gleiche Verhalten nach Bestätigung kompatibler Stromkomponenten bestehen bleibt, diagnostizieren Sie das Raspberry Pi Board oder das betroffene Zubehör weiter, da identische Symptome auch nicht strombezogene Ursachen haben können.

Probleme mit Bildschirm- und Kabelverbindungen beim Raspberry Pi

Probleme mit Bildschirm- und Kabelverbindungen beim Raspberry Pi sollten diagnostiziert werden, indem der gesamte Signalpfad, der HDMI- oder Micro-HDMI-Anschluss, die Kabelverbindung, die Adapterkompatibilität und der Bildschirmeingang überprüft werden, bevor Bildschirmzubehör ausgetauscht wird. Laut Raspberry Pi Dokumentation verwenden Raspberry Pi 4 und Raspberry Pi 5 zwei Micro-HDMI-Ausgänge, während frühere Modelle üblicherweise einen vollformatigen HDMI-Anschluss nutzen, was die Anschlusskompatibilität zu einer modellspezifischen Anforderung macht. Wenn die Wiederherstellung des korrekten Signalpfads die fehlende Ausgabe behebt, deutet das Symptom auf einen Verbindungs- oder Kompatibilitätszustand hin, nicht auf einen bestätigten Hardwarefehler.

Wenn die Wiederherstellung des korrekten Signalpfads die fehlende Ausgabe behebt, deutet das Symptom auf einen Verbindungs- oder Kompatibilitätszustand hin, nicht auf einen bestätigten Hardwarefehler.

Bildschirmprobleme resultieren häufig aus einem falschen HDMI-Anschluss, einem inkompatiblen Kabel oder Adapter, dem falschen Bildschirmeingang, einem lockeren Anschluss oder einem unterbrochenen Signalpfad. Die Raspberry Pi Dokumentation gibt an, dass Raspberry Pi 4 und Raspberry Pi 5 ein kompatibles Micro-HDMI-Kabel oder einen kompatiblen Adapter benötigen und der angeschlossene Monitor auf den entsprechenden HDMI-Eingang umgeschaltet sein muss, bevor ein Videosignal erscheinen kann. Ausführlichere Informationen zu Bildschirm- und Kabelproblemen erläutern Bildschirmzubehör und Anschlussmöglichkeiten, während sich dieser Abschnitt nur auf die Fehlerbehebung bei Bildschirmsymptomen und die kabelbezogene Diagnose konzentriert.

Das Ersetzen des losen Adapters durch eine korrekt sitzende Micro-HDMI-Verbindung stellt das Videosignal wieder her, ohne dass Bildschirm oder Kabel ausgetauscht werden müssen.

Beispielsweise kann laut Raspberry Pi Dokumentation der Anschluss eines Raspberry Pi 4 an einen Monitor mit einem vollformatigen HDMI-Kabel über einen losen Micro-HDMI-Adapter einen „Kein Signal"-Bildschirm erzeugen, obwohl der Raspberry Pi und der Monitor beide korrekt funktionieren. Das Ersetzen des losen Adapters durch eine korrekt sitzende Micro-HDMI-Verbindung stellt das Videosignal wieder her, ohne dass Bildschirm oder Kabel ausgetauscht werden müssen.

Führen Sie die folgenden diagnostischen Prüfungen durch, bevor Sie ein Bildschirmzubehör oder Kabel austauschen:

• Fehlende Ausgabe: Überprüfen Sie, ob das HDMI- oder Micro-HDMI-Kabel mit dem korrekten Videoanschluss des Raspberry Pi verbunden ist und der Monitor den passenden HDMI-Eingang verwendet.
• Leerer Bildschirm nach dem Start: Überprüfen Sie Kabelverbindung, Anschlusssitz, Adapterkompatibilität und Signalpfad, bevor Sie einen Bildschirmfehler annehmen.
• Zeitweiliges Signal: Untersuchen Sie das HDMI-Kabel und die Anschlüsse auf physische Beschädigungen, schlechten Kontakt oder Bewegung, die die Videoübertragung unterbricht.
• Bildschirm funktioniert an einem anderen Monitor: Setzen Sie die Diagnose mit dem ursprünglichen Monitor, dem ausgewählten Eingang oder dem Kabelpfad fort, da die Videoausgabe des Raspberry Pi weniger wahrscheinlich die Ursache ist.
• Signal kehrt nach erneuter Verbindung zurück: Ein wiederhergestelltes Bildsignal deutet auf ein Kabelverbindungs- oder Kompatibilitätsproblem hin, nicht darauf, dass das Bildschirmzubehör selbst defekt war.

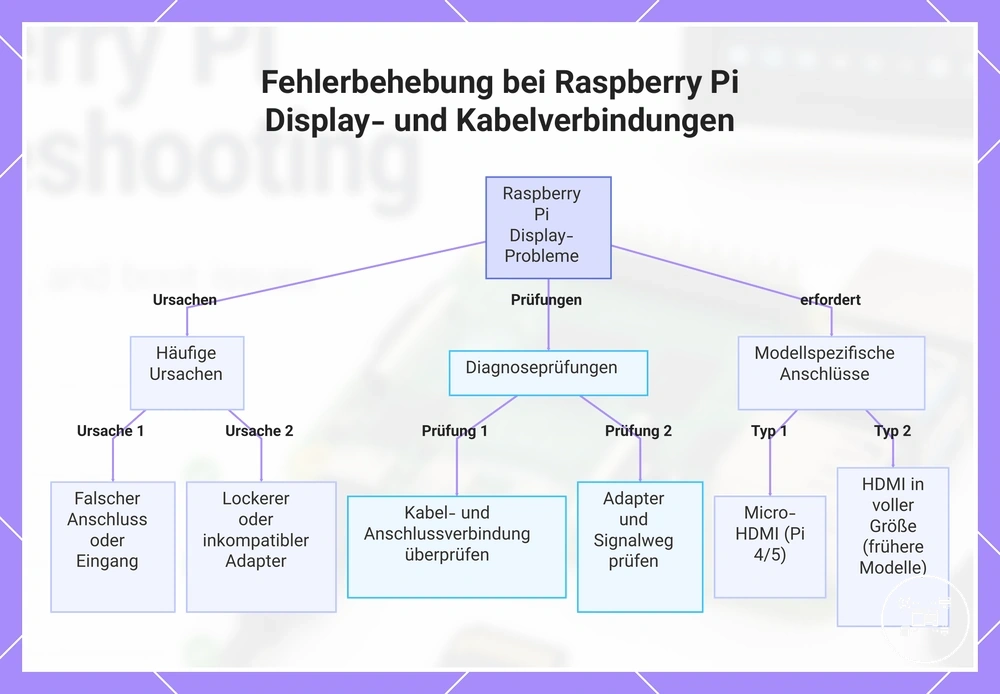

Dieses Diagramm zeigt die häufigsten Ursachen und Diagnoseprüfungen für Raspberry Pi Display-Probleme, einschließlich modellspezifischer Anschlussanforderungen.

Probleme mit USB-Zubehör und Peripheriegeräten beim Raspberry Pi

Probleme mit USB-Zubehör beim Raspberry Pi können auf Erkennungsfehler, einen ungeeigneten Anschluss oder eine ungeeignete Verbindung, unzureichende Stromversorgung, einen Zustand von Hub oder Adapter oder das Peripheriegerät selbst zurückzuführen sein. Ein USB-Gerät, das nicht erkannt wird, sich zeitweise trennt oder eine verminderte Leistung zeigt, sollte unter kontrollierten Verbindungs- und Stromversorgungsbedingungen getestet werden, bevor es als defekt betrachtet wird.

Die Erkennung von USB-Zubehör hängt von einer sicheren Anschlussverbindung, kompatiblem Betrieb, ausreichender verfügbarer Stromversorgung und zuverlässigem Hub- oder Adapterverhalten ab.

Die Erkennung von USB-Zubehör hängt von einer sicheren Anschlussverbindung, kompatiblem Betrieb, ausreichender verfügbarer Stromversorgung und zuverlässigem Hub- oder Adapterverhalten ab. Die Raspberry Pi Dokumentation gibt an, dass der USB 3 Hub im busgespeisten Betrieb bis zu 900 mA bei 5 V ziehen kann, wobei dieses 4,5 W Leistungsbudget auf vier nachgelagerte Anschlüsse aufgeteilt wird. Ein Peripheriegerät, das an einem direkten Anschluss funktioniert, aber über den busgespeisten Hub ausfällt, weist auf die gemeinsame Stromversorgung, die vorgelagerte Verbindung oder den Adapterpfad hin, nicht auf einen bestätigten Zubehörfehler.

Die Raspberry Pi Dokumentation gibt an, dass der USB 3 Hub im busgespeisten Betrieb bis zu 900 mA bei 5 V ziehen kann, wobei dieses 4,5 W Leistungsbudget auf vier nachgelagerte Anschlüsse aufgeteilt wird.

Beispielsweise teilen sich vier über diesen busgespeisten Hub angeschlossene Peripheriegeräte laut Raspberry Pi Dokumentation dieselbe vorgelagerte Zulassung von 900 mA, anstatt jeweils 900 mA zu erhalten. Wenn die zeitweise Erkennung nach dem Trennen von Geräten mit höherer Last aufhört, identifiziert die geänderte Bedingung die Zubehörlast als Diagnoserichtung; bleibt das Symptom bei einer direkten Verbindung bestehen, überprüfen Sie das Peripheriegerät, Kabel, den Anschluss und die Kompatibilitätsbedingung weiter.

Beispielsweise teilen sich vier über diesen busgespeisten Hub angeschlossene Peripheriegeräte laut Raspberry Pi Dokumentation dieselbe vorgelagerte Zulassung von 900 mA, anstatt jeweils 900 mA zu erhalten.

Führen Sie die folgenden Prüfungen durch, um Erkennungsfehler, instabile Leistung und Verbindungsbedingungen zu unterscheiden:

• Keine Erkennung: Schließen Sie das USB-Zubehör direkt an einen anderen geeigneten Anschluss an; die Erkennung dort lenkt die Diagnose auf den ursprünglichen Anschluss, Hub, Adapter oder Verbindungspfad.
• Zeitweise Erkennung: Setzen Sie den Anschluss neu und überprüfen Sie Kabel oder Adapter; eine stabile Erkennung nach erneuter Verbindung deutet auf einen physischen Verbindungszustand hin.
• Trennung unter Last: Reduzieren Sie die Anzahl der angeschlossenen Peripheriegeräte; eine verbesserte Stabilität deutet darauf hin, dass das gemeinsame USB-Leistungsbudget zum Symptom beigetragen hat.
• Funktioniert ohne Hub: Überprüfen Sie die vorgelagerte Verbindung des Hubs, die Stromversorgungsbedingung und die Kompatibilität, da das Peripheriegerät den Betrieb am direkten Anschluss gezeigt hat.
• Erkannt mit verminderter Leistung: Vergleichen Sie direkte und angepasste Verbindungen; eine bessere Leistung am direkten Anschluss identifiziert Hub, Adapter, Kabel oder die ausgehandelte Verbindung als nächsten Diagnoseschritt.
• Keine Änderung über Anschlüsse hinweg: Testen Sie das USB-Zubehör an einem anderen kompatiblen System; ein Fehler unter beiden Bedingungen liefert stärkere Hinweise auf einen Zubehör- oder Kabeldefekt.

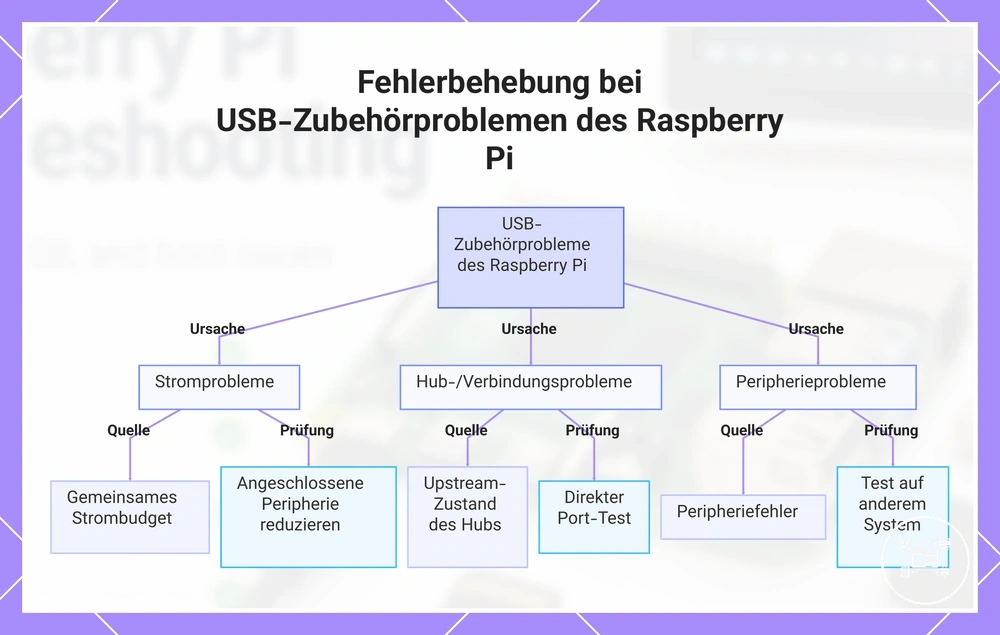

Dieses Diagramm zeigt die häufigsten Ursachen von USB-Zubehörproblemen beim Raspberry Pi und die wichtigsten Prüfungen zur Eingrenzung des Problems.

Probleme mit Speicher und Startvorgang beim Raspberry Pi

Probleme mit Speicher und Startvorgang beim Raspberry Pi können von der SD-Karte, dem Kartenleser, dem Adapter, der Startmedienverbindung, dem Betriebssystemabbild, der Stromversorgung oder der Startkonfiguration herrühren. Ein fehlgeschlagener Startvorgang ist daher ein Startsymptom, keine Bestätigung dafür, dass das Speicherzubehör defekt ist. Wenn bekanntermaßen funktionierende Startmedien unter denselben Strom- und Konfigurationsbedingungen starten, wird der ursprüngliche Speicherpfad zum primären Diagnosepfad.

Die übergreifenden Speicher- und Startprobleme mit Zubehör werden getrennt von dieser Startdiagnose behandelt.

Die Raspberry Pi Dokumentation definiert Startmedien als nichtflüchtigen Speicher, der ein Betriebssystemabbild enthält, und identifiziert die microSD-Karte als häufigsten Typ; unterstützte Modelle können auch von USB-Massenspeicher, Netzwerkstart oder NVMe-Speicher starten. Bei einem Startproblem mit der SD-Karte bestätigen Sie, dass Raspberry Pi Imager das vorgesehene Abbild geschrieben hat, die Karte vollständig eingesteckt ist und der Kartenleser oder Adapter eine zuverlässige Verbindung bereitstellt. Der Dateizugriff auf einem anderen Computer bestätigt, dass das Medium lesbar ist, bestätigt jedoch nicht, dass das Abbild, die Partitionstruktur oder die Startkonfiguration für das Platinenmodell gültig ist. Die übergreifenden Speicher- und Startprobleme mit Zubehör werden getrennt von dieser Startdiagnose behandelt.

Vergleichen Sie daher das beobachtete Muster mit der Dokumentation für das genaue Modell.

Speicherprüfungen überschneiden sich mit Strom- und Konfigurationsprüfungen, da eine unterbrochene Stromversorgung den Startvorgang oder die Speicheraktivität stoppen kann, während die konfigurierte Startreihenfolge verhindern kann, dass ansonsten gültige Startmedien ausgewählt werden. Die Raspberry Pi Dokumentation gibt an, dass unterstützte Platinen modellspezifische Aktivitäts-LED-Muster oder Bildschirm-Startdiagnosen für Startfehler bereitstellen. Vergleichen Sie daher das beobachtete Muster mit der Dokumentation für das genaue Modell. Testen Sie unter derselben Einrichtungsbedingung erneut mit bekanntermaßen funktionierenden Startmedien und einem bekanntermaßen funktionierenden Leser; ein geändertes Ergebnis deutet auf die ursprüngliche SD-Karte, das Abbild, den Adapter, den Leser oder die Verbindung hin, während ein unverändertes Ergebnis die Stromversorgung und Konfiguration im Diagnosepfad belässt.

• Keine Startaktivität: Bestätigen Sie, dass die SD-Karte oder andere Startmedien vollständig eingesteckt sind und ein vom Raspberry Pi Modell unterstütztes Betriebssystemabbild enthalten.
• Startmedien nicht erkannt: Setzen Sie das Medium neu ein und überprüfen Sie Steckplatz, Kartenleser, Adapter oder USB-Verbindung; eine Erkennung nach dem erneuten Einsetzen identifiziert einen Verbindungszustand.
• Wiederholter Startfehler: Überprüfen Sie das Ergebnis des Abbild-Schreibvorgangs und lesen Sie das Medium über einen anderen Kartenleser; ein Lese- oder Verifizierungsfehler lenkt die Diagnose auf die Karte, das Abbild, den Leser oder den Adapter.
• Startvorgang stoppt konsistent: Vergleichen Sie das Aktivitäts-LED-Muster oder die angezeigte Startdiagnose mit der Raspberry Pi Dokumentation, um die Phase zu identifizieren, in der der Zugriff auf die Startmedien fehlschlägt.
• Startet mit bekanntermaßen funktionierenden Medien: Der erfolgreiche Vergleich lenkt die Diagnose auf die ursprüngliche SD-Karte, das Betriebssystemabbild, den Leser, den Adapter oder die Medienverbindung.
• Startet mit bekanntermaßen funktionierenden Medien nicht: Überprüfen Sie weiterhin die Stromversorgung, die Startreihenfolge und die Platinenkonfiguration, da das unveränderte Ergebnis das Speicherzubehör nicht als Ursache isoliert.

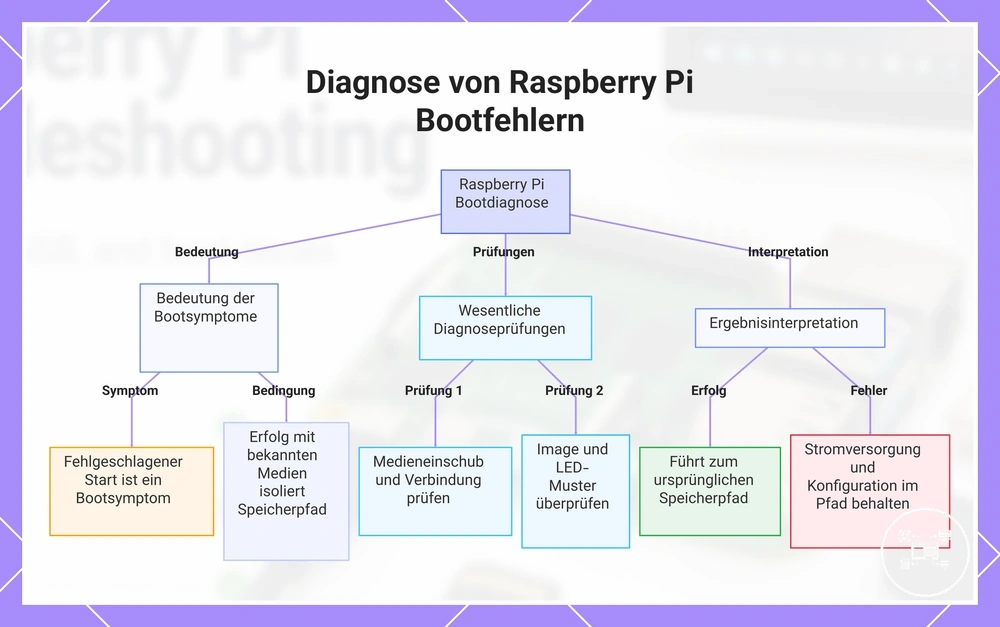

Dieses Diagramm zeigt die Diagnoselogik für Raspberry Pi Bootfehler, einschließlich der Bedeutung von Bootsymptomen, wesentlicher Prüfungen und der Ergebnisinterpretation.

Überhitzung und Probleme mit Kühlzubehör beim Raspberry Pi

Überhitzung beim Raspberry Pi sollte diagnostiziert werden, indem Arbeitslast, Umgebung, Gehäuseluftstrom und der Zustand des Kühlzubehörs gemeinsam geprüft werden, anstatt eine hohe Temperatur als Nachweis für einen Lüfter- oder Kühlkörperdefekt zu behandeln. Die Raspberry Pi Dokumentation gibt an, dass Raspberry Pi Platinen bei 80 °C mit der Prozessordrosselung beginnen und bei 85 °C eine weitere Drosselung anwenden. Eine Temperatur nahe einem dieser Schwellenwerte erfordert daher eine thermische Diagnoseprüfung. Wenn die Temperatur nach Reduzierung der Arbeitslast oder Verbesserung des Luftstroms fällt, deutet das Symptom nicht auf einen bestätigten Kühlzubehörfehler hin.

Eine Temperatur nahe einem dieser Schwellenwerte erfordert daher eine thermische Diagnoseprüfung.

Die Kühlleistung hängt davon ab, ob der Lüfter an seinen vorgesehenen Auslösepunkten arbeitet, der Kühlkörper den Kontakt zum Prozessor aufrechterhält, die Gehäuseentlüftungen frei bleiben und die Umgebung Wärme entweichen lässt. Raspberry Pi gibt an, dass der Raspberry Pi 5 Active Cooler und der Gehäuselüfter bei 60 °C starten, bei 67,5 °C die Drehzahl erhöhen und bei 75 °C unter dem standardmäßigen firmwaregesteuerten Profil die volle Drehzahl erreichen. Staub, blockierte Entlüftungen, schlechter Kühlkörperkontakt oder ein abgetrennter Lüfter können daher die Temperatur erhöhen, aber eine anhaltende Arbeitslast oder ein heißes Gehäuse können dasselbe thermische Symptom erzeugen, während das Kühlzubehör funktionsfähig bleibt. Die übergreifenden Kühlungs- und Überhitzungsprobleme behandeln die Eigenschaften von Kühlzubehör, während sich dieser Abschnitt auf die Diagnose konzentriert.

Die übergreifenden Kühlungs- und Überhitzungsprobleme behandeln die Eigenschaften von Kühlzubehör, während sich dieser Abschnitt auf die Diagnose konzentriert.

Beispielsweise hat ein Raspberry Pi 5, der 75 °C erreicht, während sein firmwaregesteuerter Lüfter mit voller Drehzahl läuft, den letzten von Raspberry Pi angegebenen standardmäßigen Lüfterauslösepunkt überschritten; die nächste Korrekturrichtung besteht darin, den Kühlkörperkontakt, den Gehäuseluftstrom, Staub, die Arbeitslast und die Umgebungstemperatur zu überprüfen, anstatt anzunehmen, dass die Lüfterdrehzahl allein unzureichend ist. Wenn die Temperatur nach dem Öffnen blockierter Entlüftungen oder Reduzierung der Arbeitslast unter 75 °C fällt, identifiziert das geänderte Ergebnis einen Beitrag des Luftstroms oder der Betriebsbedingung, anstatt einen Zubehörfehler zu beweisen.

Verwenden Sie die folgenden Prüfungen, um jedes thermische Symptom mit einer Diagnoserichtung zu verbinden:

• Temperatur erreicht 80 °C: Bestätigen Sie Lüfterbetrieb, Luftstrom, Kühlkörperkontakt, Arbeitslast und Umgebungsbedingungen, da Raspberry Pi 80 °C als anfängliche Prozessordrosselungsschwelle angibt.
• Temperatur nähert sich 85 °C: Stoppen Sie nicht benötigte Arbeitslast und überprüfen Sie den Kühlpfad, da Raspberry Pi bei 85 °C eine weitere Drosselung anwendet.
• Lüfter startet bei 60 °C am Raspberry Pi 5 nicht: Überprüfen Sie den Lüfteranschluss, Hindernisse, das firmwaregesteuerte Profil und den Zubehörzustand, da 60 °C der dokumentierte standardmäßige Startpunkt für den Raspberry Pi 5 Active Cooler und den Gehäuselüfter ist.
• Hohe Temperatur mit montiertem Kühlkörper: Stellen Sie sicher, dass der Kühlkörper fest auf den vorgesehenen Komponenten sitzt und das Wärmeleitmaterial vollständigen Kontakt hält.
• Temperatur steigt im Gehäuse an: Überprüfen Sie blockierte Entlüftungen, Staubansammlungen, Kabelverlegung und Gehäuseluftstrom; eine niedrigere Temperatur bei geöffnetem Gehäuse deutet auf eine Luftstromeinschränkung hin.
• Temperatur steigt nur unter anhaltender Arbeitslast: Reduzieren Sie die Arbeitslast unter denselben Umgebungsbedingungen; ein messbarer Rückgang identifiziert die Verarbeitungsanforderung als Teil des thermischen Zustands.
• Überhitzung besteht nach Kühlungsprüfungen fort: Setzen Sie die Diagnose mit Umgebung, Gehäusedesign, Arbeitslast, Stromversorgungsbedingung und Platinenbetrieb fort, da ein unverändertes Ergebnis das Kühlzubehör nicht als Ursache isoliert.

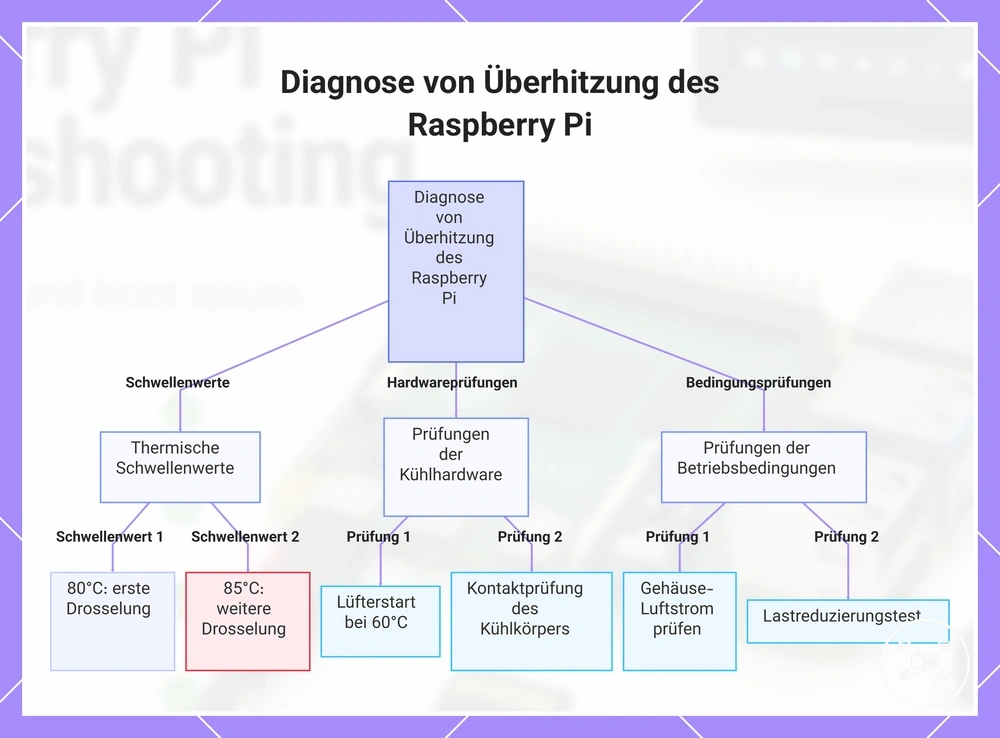

Dieses Diagramm zeigt die wichtigsten Diagnoseprüfungen für die Überhitzung des Raspberry Pi, gegliedert nach thermischen Schwellenwerten, Prüfungen der Kühlhardware und Faktoren der Betriebsbedingungen.

Diagnose defekten Zubehörs vor dem Austausch

Defektes Zubehör sollte nur ausgetauscht werden, nachdem die Diagnose zeigt, dass dasselbe Symptom unter bekannten kompatiblen Strom-, Verbindungs-, Konfigurations- und Betriebsbedingungen dem Zubehör folgt. Ein einzelner fehlgeschlagener Test belegt keinen Hardwarefehler, da ein behebbares Problem dasselbe Ergebnis erzeugen kann. Die Austauschentscheidung erfordert daher wiederholbare Belege, die das Zubehör vom Raspberry Pi Setup isolieren.

Die Austauschentscheidung erfordert daher wiederholbare Belege, die das Zubehör vom Raspberry Pi Setup isolieren.

Testen Sie das Zubehör erneut, nachdem die erforderlichen Verbindungs-, Strom-, Kompatibilitäts- und Einrichtungsbedingungen wiederhergestellt wurden, und ändern Sie dann jeweils nur eine Variable. Vergleichen Sie das Ergebnis mit einem bekannten kompatiblen Kabel, Adapter, Anschluss, Netzteil oder Zubehör, während das Raspberry Pi Modell und die Konfiguration unverändert bleiben. Wenn das Symptom nach Änderung einer unterstützenden Bedingung verschwindet, deutet das Testergebnis auf diese Bedingung und nicht auf das Zubehör hin. Wenn das Symptom wiederholt dem Zubehör folgt, während das Vergleichsteil unter denselben Bedingungen funktioniert, stützen die Belege eine Hardwarefehlerdiagnose.

Wenn das Symptom nach Änderung einer unterstützenden Bedingung verschwindet, deutet das Testergebnis auf diese Bedingung und nicht auf das Zubehör hin.

Ein behebbares Problem umfasst eine lose Verbindung, einen inkompatiblen Adapter, unzureichende Stromversorgung, eine nicht unterstützte Konfiguration, falsche Passform oder einen Installationszustand, der ohne Austausch des Zubehörs korrigiert werden kann. Ein unsicheres Ergebnis tritt auf, wenn mehrere Variablen gleichzeitig geändert werden oder das Symptom nicht wiederholt werden kann, sodass die Ursache nicht isoliert bleibt. Ein wahrscheinlicher Hardwarefehler liegt vor, wenn das Zubehör unter zwei bekannten kompatiblen Testbedingungen ausfällt und ein Vergleichszubehör unter beiden normal funktioniert.

Ein unsicheres Ergebnis tritt auf, wenn mehrere Variablen gleichzeitig geändert werden oder das Symptom nicht wiederholt werden kann, sodass die Ursache nicht isoliert bleibt.

Verwenden Sie diese Entscheidungsprüfungen, bevor Sie einen Zubehörfehler als bestätigt behandeln:

• Behebbarer Verbindungszustand: Setzen Sie das Zubehör neu ein und testen Sie es im korrekten Anschluss; normaler Betrieb nach erneuter Verbindung spricht für ein behebbares Problem.
• Behebbarer Kompatibilitätszustand: Ersetzen Sie ein bekanntes kompatibles Kabel, einen Adapter oder eine Schnittstelle; das Verschwinden des Symptoms lenkt die Diagnose auf die ursprüngliche unterstützende Komponente.
• Unsicheres Testergebnis: Wiederholen Sie den Test, während Sie nur eine Bedingung ändern; inkonsistentes oder nicht wiederholbares Verhalten isoliert kein defektes Zubehör.
• Zubehörspezifisches Ergebnis: Testen Sie das Zubehör in einem zweiten bekannten kompatiblen Setup; dasselbe wiederholte Symptom verstärkt die Belege, dass der Fehler dem Zubehör folgt.
• Vergleichsergebnis: Testen Sie ein bekanntes kompatibles Zubehör unter den ursprünglichen Bedingungen; erfolgreicher Betrieb belässt das ursprüngliche Zubehör als die verbleibende Hauptvariable.
• Wahrscheinliche Austauschbedingung: Ziehen Sie einen Austausch in Betracht, wenn das Symptom dem Zubehör über zwei kompatible Bedingungen hinweg folgt und das Vergleichszubehör unter beiden funktioniert.

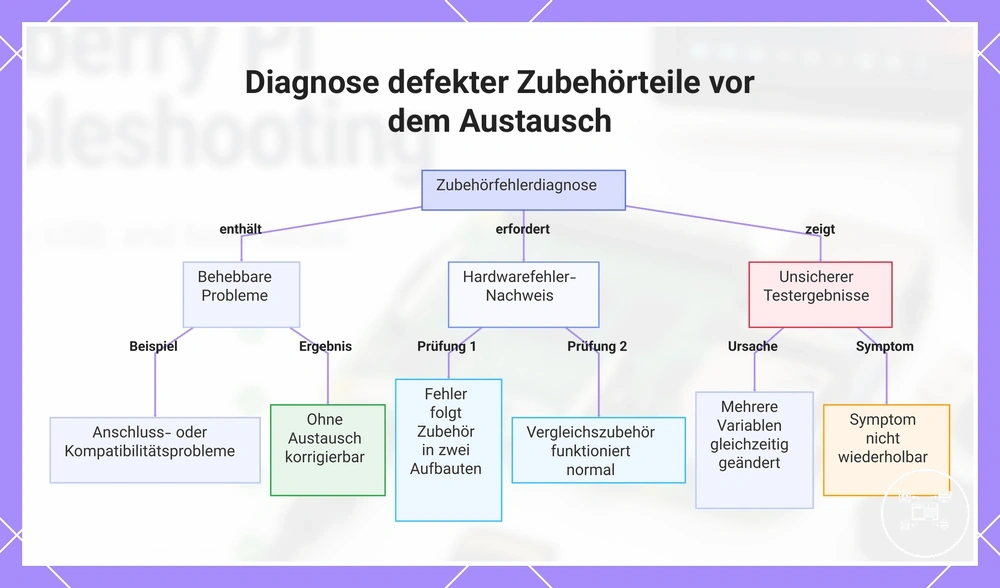

Dieses Diagramm zeigt, wie Sie feststellen können, ob ein Zubehörfehler ein behebbares Problem oder ein Hardwarefehler ist, der einen Austausch erfordert.

Austausch von nicht reparierbarem Raspberry Pi Zubehör

Der Austausch von Zubehör ist nur dann angebracht, wenn die Fehlerbehebung einen bestätigten Fehler oder ein ungelöstes Problem hinterlässt, das unter bekannten kompatiblen Bedingungen konsistent dem Zubehör folgt. Die Austauschentscheidung sollte auf der Rolle des fehlgeschlagenen Zubehörs, dem Diagnoseergebnis und der erwarteten Verbesserung basieren, nicht auf einem einzelnen Symptom. Sobald ein Austausch gerechtfertigt ist, werden die Kompatibilitätsanforderungen zum primären Filter.

Sobald ein Austausch gerechtfertigt ist, werden die Kompatibilitätsanforderungen zum primären Filter.

Das Austauschattribut muss mit dem Raspberry Pi Platinenmodell, dem Anschluss oder Verbinder, der Stromanforderung, der physischen Passform, der Betriebsbedingung und der vorgesehenen Zubehörrolle übereinstimmen. Die erwartete Verbesserung sollte auf die durch die Diagnose isolierte Funktion beschränkt sein; der Austausch eines defekten Bildschirmkabels kann den Signalpfad wiederherstellen, behebt jedoch keine unabhängige Strom- oder Konfigurationsbedingung. Ein Ersatzteil ist daher nur geeignet, wenn es die verifizierte Kompatibilitätsbedingung erfüllt und die betroffene Funktion wiederherstellt, ohne eine neue Verbindungs- oder Stromfehlanpassung zu erzeugen.

Wiederverwendung ist sinnvoll, wenn das Zubehör in einer anderen kompatiblen Rolle zuverlässig bleibt und die ursprüngliche Fehlerbedingung dort nicht zutrifft.

Reparatur ist der bessere nächste Schritt, wenn der isolierte Fehler ein sicher reparierbares Teil betrifft und das Zubehör nach der Reparatur erneut getestet werden kann. Wiederverwendung ist sinnvoll, wenn das Zubehör in einer anderen kompatiblen Rolle zuverlässig bleibt und die ursprüngliche Fehlerbedingung dort nicht zutrifft. Austausch ist die stärkere Wahl, wenn der bestätigte Fehler nach wiederholten Tests bestehen bleibt und das Zubehör seine vorgesehene Rolle nicht zuverlässig erfüllen kann.

Reparatur ist der bessere nächste Schritt, wenn der isolierte Fehler ein sicher reparierbares Teil betrifft und das Zubehör nach der Reparatur erneut getestet werden kann.

Verwenden Sie diese Entscheidungssignale, nachdem die Diagnose ergeben hat, dass eine Reparatur, Wiederverwendung oder ein Austausch erforderlich ist:

• Bestätigter Fehler: Ersetzen Sie das Zubehör, wenn derselbe Fehler ihm unter bekannten kompatiblen Bedingungen folgt und ein Vergleichszubehör unter diesen Bedingungen funktioniert.
• Kompatibilitätsanforderung: Passen Sie das Ersatzteil an Platinenmodell, Anschluss, Verbinder, Stromversorgungsbedingung, physische Passform und vorgesehene Zubehörrolle an.
• Erwartete Verbesserung: Definieren Sie das erforderliche Ergebnis als Wiederherstellung der isolierten Funktion, wie Signalausgabe, Geräteerkennung, Startzugriff, Stromversorgung oder Kühlbetrieb.
• Reparaturbedingung: Wählen Sie Reparatur, wenn das defekte Teil identifizierbar, sicher reparierbar und durch einen erneuten Test verifizierbar ist.
• Wiederverwendungsbedingung: Verwenden Sie das Zubehör nur dann wieder, wenn Tests einen zuverlässigen Betrieb in der vorgeschlagenen kompatiblen Rolle bestätigen und der ursprüngliche Fehler für diese Rolle nicht relevant ist.
• Ungelöste Bedingung: Setzen Sie die Diagnose fort, wenn dasselbe Symptom mit einem kompatiblen Ersatzteil bestehen bleibt, da eine andere Komponente oder Einrichtungsbedingung weiterhin im Fehlerpfad liegt.
