Raspberry Pi Gehäuse: Schutz, Kompatibilität und Kühlungsoptionen

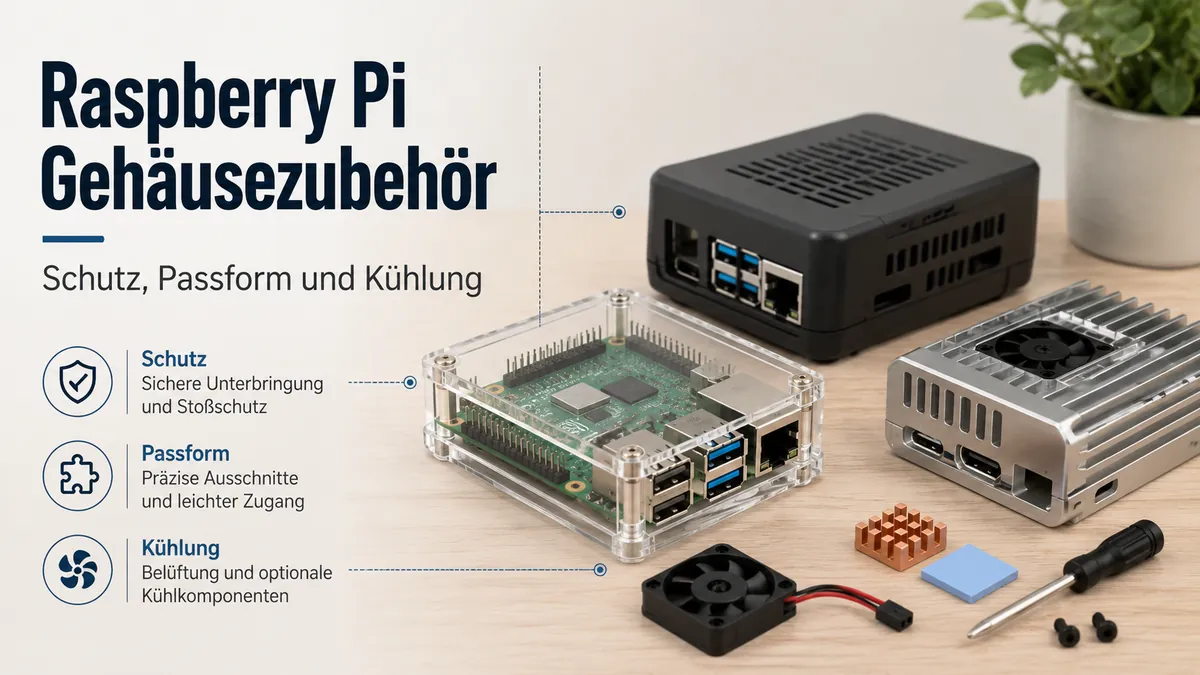

Ein Raspberry Pi Gehäuse ist eine schützende Umhüllung, die ein Raspberry Pi Board aufnimmt und gleichzeitig Zugang zu dessen Anschlüssen, Verbindern und Kühlungsfunktionen ermöglicht. Raspberry Pi Gehäuse sollten anhand von vier Hauptkriterien bewertet werden: Kompatibilität mit dem jeweiligen Raspberry Pi Modell, physikalischer Schutz, Kühlungsfähigkeit und Platz für angeschlossenes Zubehör. Laut Raspberry Pi Ltd. haben verschiedene Raspberry Pi Generationen unterschiedliche Boardabmessungen, Anschlusslayouts und Bohrungspositionen, sodass ein Gehäuse, das für ein Modell entwickelt wurde, nicht ohne Weiteres für ein anderes Modell geeignet ist.
Dieser Artikel bewertet Raspberry Pi Gehäuse anhand dieser Kompatibilitäts-, Schutz-, Passform- und Kühlungsbeziehungen, bevor er auf die Eigenschaften einzelner Gehäuse eingeht.
Raspberry Pi Gehäuse schaffen die Betriebsumgebung für das Board, indem sie die elektronischen Komponenten vor versehentlichem Kontakt, Staub und kleineren mechanischen Stößen schützen und gleichzeitig den Betrieb innerhalb der vorgesehenen thermischen Bedingungen ermöglichen. Die Gehäusekompatibilität wird durch das genaue Boardmodell, installierte HATs oder Erweiterungsboards, Kühlkörper, aktive Kühlungshardware, Speichergeräte, Displaykabel und andere angeschlossene Peripheriegeräte bestimmt – nicht allein durch die Raspberry Pi Marke. Dieser Artikel bewertet Raspberry Pi Gehäuse anhand dieser Kompatibilitäts-, Schutz-, Passform- und Kühlungsbeziehungen, bevor er auf die Eigenschaften einzelner Gehäuse eingeht.
Die Kühlungsleistung hängt eher von der Gehäusekonstruktion ab als allein vom Vorhandensein eines Gehäuses.
Die Kühlungsleistung hängt eher von der Gehäusekonstruktion ab als allein vom Vorhandensein eines Gehäuses. Laut Raspberry Pi Ltd. kombiniert der offizielle Raspberry Pi 5 Active Cooler einen Aluminiumkühlkörper mit einem temperaturgesteuerten Gebläse für den Raspberry Pi 5, während passive Gehäuse auf Belüftungsöffnungen, wärmeleitende Materialien oder integrierte Kühlkörper setzen, um Wärme abzuleiten. Ein Raspberry Pi 5 mit dem offiziellen Active Cooler benötigt beispielsweise ein Gehäuse, das speziell für diesen Kühler ausgelegt ist, während viele kompakte Raspberry Pi 4 Gehäuse nicht genügend Innenraum bieten – weshalb Boardmodell und Kühlungshardware gleichermaßen wichtige Kompatibilitätskriterien darstellen.
Inhaltsverzeichnis
Raspberry Pi Gehäuse und Hüllen für den Board-Schutz

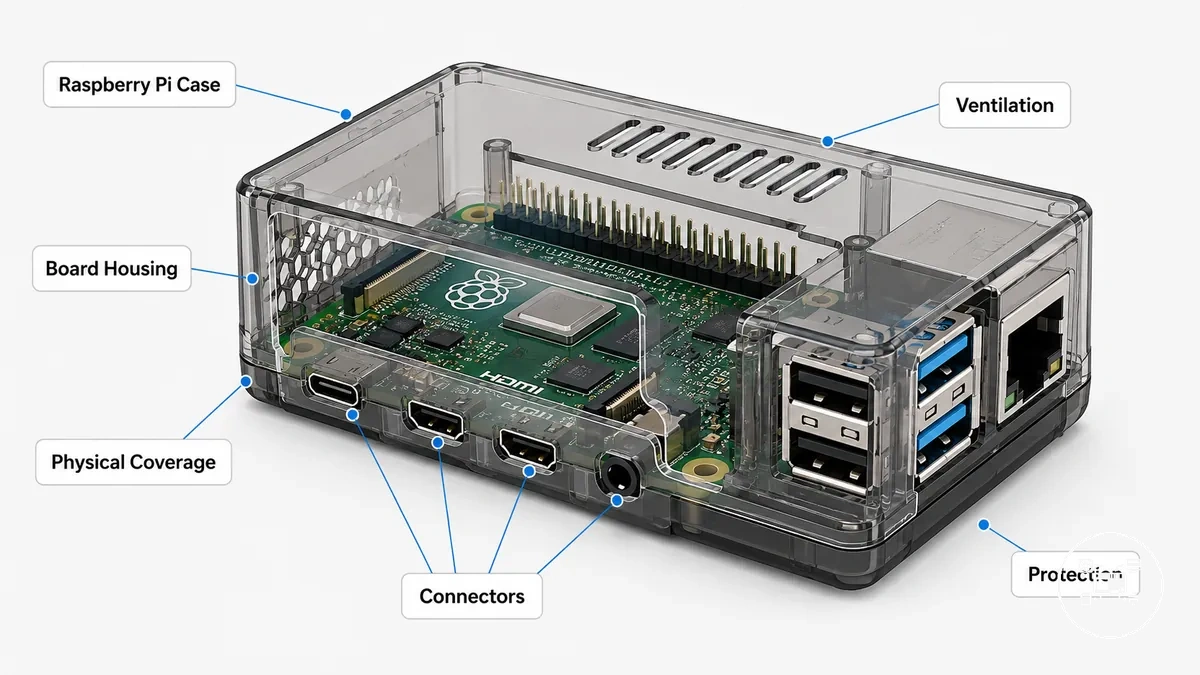

Ein Raspberry Pi Gehäuse oder eine Hülle ist eine schützende Umhausung, die ein Raspberry Pi Board beherbergt und gleichzeitig physische Abdeckung, Zugang zu externen Anschlüssen und Platz für kompatible Kühlungshardware bietet. Laut Raspberry Pi Ltd. werden offizielle Gehäuse für spezifische Raspberry Pi Modelle entwickelt, da sich Boardabmessungen, Anschlusspositionen und Bohrungslayouts zwischen den Generationen unterscheiden. Ein Raspberry Pi Gehäuse schützt die Platine in erster Linie vor versehentlichem Kontakt, leichter Staubeinwirkung und kleineren mechanischen Stößen, wobei der Schutzgrad eher vom Material, der strukturellen Konstruktion und der Belüftung des Gehäuses abhängt als allein vom Vorhandensein eines Gehäuses.
Raspberry Pi Zubehör ist Hardwarezubehör, das ein Raspberry Pi System erweitert, mit Strom versorgt, kühlt, montiert oder schützt. Ein Raspberry Pi Gehäuse ist das Zubehör, das speziell für die Unterbringung des Boards und den physischen Schutz vorgesehen ist. Bevor man Materialien oder Kühlungsdesigns vergleicht, ist es hilfreich zu erkennen, dass die Gehäusekonstruktion bestimmt, wie viel vom Board abgedeckt ist, ob GPIO-Pins zugänglich bleiben und ob Kühlkörper oder aktive Kühlung installiert werden können.
Laut Raspberry Pi Ltd. und den Herstellerangaben von PiShop US und SunFounder sind Gehäuse in geschlossenen, belüfteten, Aluminium-, Acryl- und lüfterkompatiblen Ausführungen erhältlich, die jeweils unterschiedliche physische Abdeckung und Kühlungsmöglichkeiten bieten. Das offizielle Raspberry Pi 5 Gehäuse ist beispielsweise speziell für das Raspberry Pi 5 Board entwickelt und unterstützt den offiziellen Active Cooler, während ein Raspberry Pi 4 Gehäuse nicht das gleiche Innenlayout oder die gleiche Anschlussausrichtung für den Raspberry Pi 5 bietet. Dies zeigt, dass der Schutz sowohl von der Gehäusekonstruktion als auch vom vorgesehenen Boardmodell abhängt.

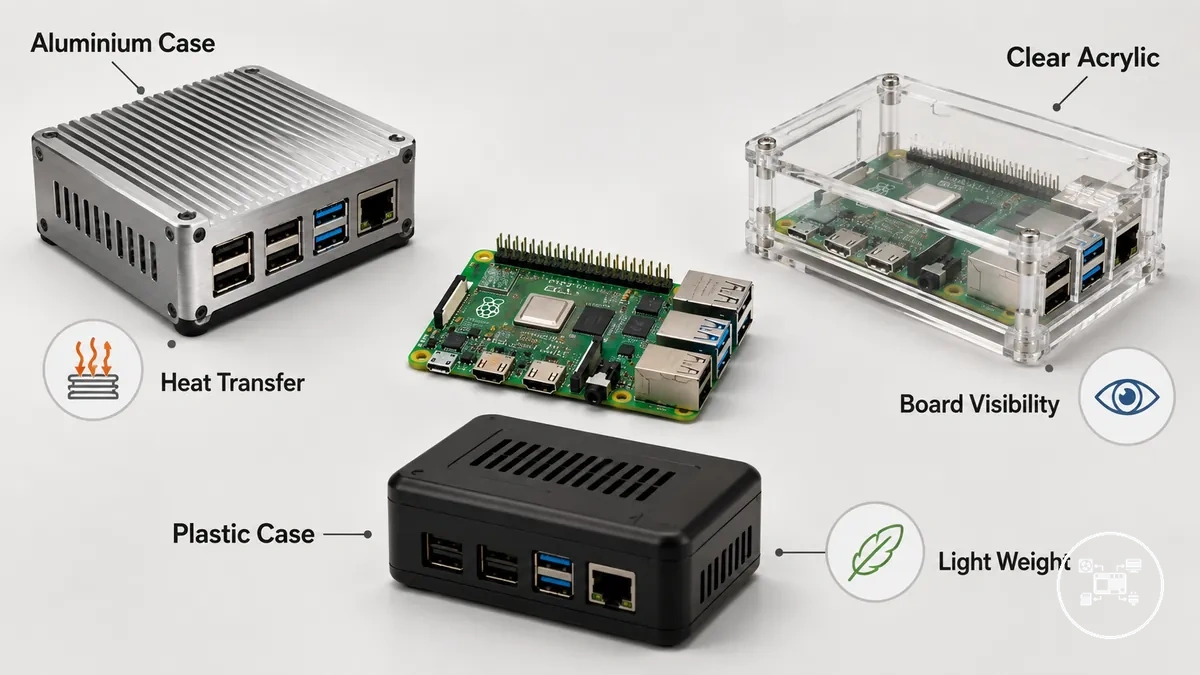

Raspberry Pi Gehäusetypen und Materialien
Raspberry Pi Gehäusetypen werden hauptsächlich nach ihrem Gehäusematerial und ihrer strukturellen Konstruktion klassifiziert, und diese Eigenschaften bestimmen das Verhältnis zwischen physischem Schutz, Zugänglichkeit, Gewicht und Wärmemanagement. Laut Raspberry Pi Ltd. werden offizielle Gehäuse für bestimmte Raspberry Pi Board-Generationen hergestellt, da sich Boardabmessungen und Anschlusslayouts zwischen den Modellen unterscheiden. Die gängigsten Gehäusematerialien sind Aluminium, Acryl und Spritzgusskunststoff, die jeweils unterschiedliche Betriebsbedingungen unterstützen, ohne eine universell überlegene Wahl darzustellen.
Die wesentlichen Materialunterschiede werden deutlicher, wenn man vergleicht, wie jedes Gehäuse den alltäglichen Gebrauch unterstützt.
Die wesentlichen Materialunterschiede werden deutlicher, wenn man vergleicht, wie jedes Gehäuse den alltäglichen Gebrauch unterstützt.
- Aluminiumgehäuse: Aluminium bietet hohe mechanische Steifigkeit und hohe Wärmeleitfähigkeit, sodass viele Konstruktionen Prozessorwärme über Wärmeleitpads in das Gehäuse ableiten können. Laut Raspberry Pi Ltd. und anerkannten Gehäuseherstellern werden Aluminiumgehäuse häufig für Dauerlast gewählt, bei der passive Wärmeableitung vorteilhaft ist, obwohl sie typischerweise schwerer sind als Kunststoff- oder Acryl-Alternativen.
- Durchsichtiges Gehäuse: Klare Acrylgehäuse legen den Fokus auf Sichtbarkeit, indem sie das Raspberry Pi Board, den GPIO-Header, Status-LEDs und interne Komponenten freilegen, während sie dennoch grundlegenden Schutz vor versehentlichem Kontakt und Staub bieten. Ihr geringeres Gewicht macht sie gut geeignet für Bildungsprojekte, Vorführungen und Prototypensysteme, bei denen häufige Inspektionen erforderlich sind.
- Schutzgehäuse: Spritzgegossene ABS- oder Polycarbonat-Schutzgehäuse bieten eine ausgewogene Kombination aus geringem Gewicht, Schlagfestigkeit und einfachem Zugang zu externen Anschlüssen. Laut Raspberry Pi Ltd. sind offizielle Kunststoffgehäuse so konstruiert, dass sie den Anschlusspositionen und Montagepunkten des jeweiligen Raspberry Pi Modells entsprechen, was eine unkomplizierte Installation ohne Modifikation des Boards ermöglicht.
Die Materialauswahl beeinflusst die praktischen Betriebsbedingungen durch messbare physikalische Eigenschaften und nicht durch Marketingaussagen. Aluminium hat beispielsweise eine Wärmeleitfähigkeit von etwa 205 W/m·K, während Acryl typischerweise bei etwa 0,2 W/m·K liegt, was Aluminium wesentlich effektiver bei der Wärmeableitung von Komponenten macht, wenn das Gehäuse als Kühlkörper konzipiert ist. Diese Werte, die in Standard-Nachschlagewerken der Werkstofftechnik angegeben werden, erklären, warum Aluminiumgehäuse passive Kühlung im Allgemeinen effektiver unterstützen, während klare Acryl- und schützende Kunststoffgehäuse stattdessen Sichtbarkeit, geringeres Gewicht und alltägliche Handhabung priorisieren.
Kompatibilität von Raspberry Pi Gehäusen mit Boards und Zubehör
Die Kompatibilität eines Raspberry Pi Gehäuses hängt davon ab, ob das Gehäuse zum richtigen Raspberry Pi Boardmodell passt und ob installiertes Zubehör in das Gehäuse hineinpasst. Laut Raspberry Pi Ltd. verwenden Raspberry Pi 5, Raspberry Pi 4 Model B, die Raspberry Pi Zero Serie und Compute Module Produkte unterschiedliche Boardabmessungen, Anschlusslayouts und Bohrungspositionen. Daher sollte nicht davon ausgegangen werden, dass ein Gehäuse, das für eine Familie entwickelt wurde, auch für eine andere passt. Die Kompatibilität eines Raspberry Pi Gehäuses sollte daher anhand des Boardmodells, der mechanischen Passform und des installierten Zubehörs vor dem Kauf oder der Installation überprüft werden.
Daher sollte nicht davon ausgegangen werden, dass ein Gehäuse, das für eine Familie entwickelt wurde, auch für eine andere passt.
Verwenden Sie diese Gehäusekompatibilität prüfen Schritte, um die Passform vor der Auswahl eines Raspberry Pi Gehäuses zu überprüfen:
- Boardmodell: Passen Sie das Gehäuse an das genaue Raspberry Pi Modell an, da sich PCB-Größe, Anschlusspositionen und Bohrungslokationen zwischen Board-Generationen laut Raspberry Pi Ltd. unterscheiden.
- Montageausrichtung: Überprüfen Sie, ob alle Montagebohrungen mit dem Board übereinstimmen, damit es ohne mechanische Spannung oder Modifikation befestigt werden kann.
- HAT-Durchgangshöhe: Prüfen Sie die innere Gehäusehöhe, wenn ein HAT, PoE HAT, GPIO-Erweiterungsboard oder anderes gestapeltes Zubehör installiert ist. Niedrige Gehäuse lassen sich bei vollhohen Erweiterungsboards oft nicht schließen.
- Kühlungszubehör-Passform: Bestätigen Sie ausreichenden Platz für Kühlkörper, den Raspberry Pi 5 Active Cooler, Lüfterbaugruppen, Kamera-Kabel, SSD-Adapter oder Display-Flachbandkabel, da diese Komponenten das Schließen des Gehäuses verhindern können.
- Anschlusszugänglichkeit: Stellen Sie sicher, dass die Gehäuseöffnungen zu jeder benötigten Schnittstelle ausgerichtet sind, einschließlich USB, HDMI, Ethernet, GPIO, Kamera, Display, Strom und gegebenenfalls der microSD-Karte.
Die Kompatibilität sollte für die gesamte Hardwarekonfiguration und nicht nur für das Board allein bewertet werden. Raspberry Pi Ltd. gibt beispielsweise an, dass der offizielle Raspberry Pi 5 Active Cooler ausschließlich für den Raspberry Pi 5 entwickelt wurde. Daher benötigt ein Raspberry Pi 5 Gehäuse, das den Kühler aufnimmt, mehr Innenraum als viele Raspberry Pi 4 Gehäuse bieten. Ein Board, das physisch in ein Gehäuse passt, kann zudem inkompatibel werden, wenn ein vollhoher HAT oder ein übergroßer Kühlkörper den verfügbaren Innenraum des Gehäuses überschreitet. Die Abmessungen des Zubehörs sind daher ebenso maßgeblich wie die Boardkompatibilität.
Die Abmessungen des Zubehörs sind daher ebenso maßgeblich wie die Boardkompatibilität.

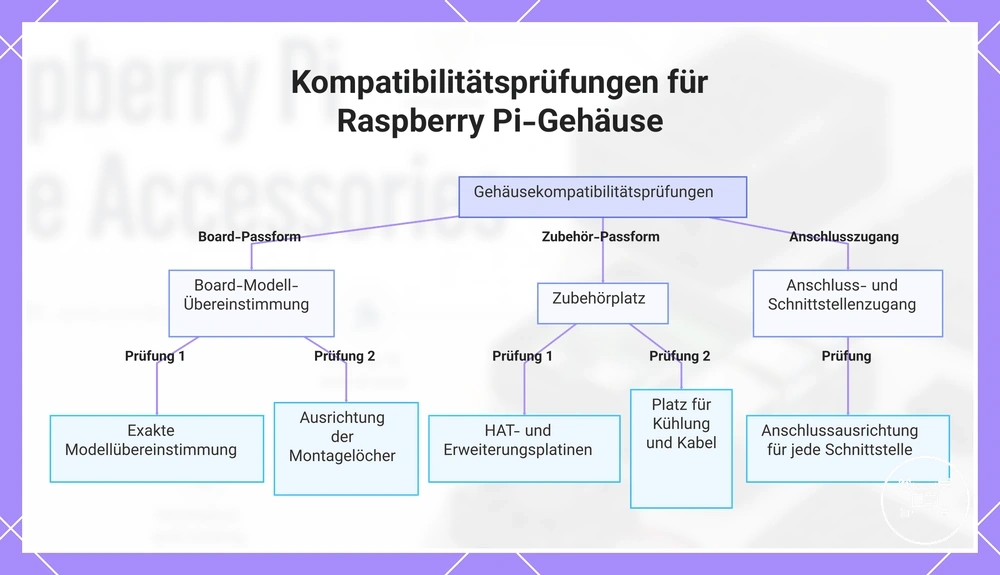

Diese Grafik zeigt die wichtigsten Prüfungen zur Überprüfung der Gehäusekompatibilität mit dem Raspberry Pi, einschließlich der Übereinstimmung des Board-Modells, des Platzbedarfs für Zubehör und des Zugangs zu den Anschlüssen.
Raspberry Pi Gehäusezugang, Anschlüsse und Erweiterungsunterstützung
Der Zugang bei einem Raspberry Pi Gehäuse bestimmt, ob eine Hülle die physische Nutzung der externen Anschlüsse des Boards, des GPIO-Headers, der Flachbandkabelverbinder und der Erweiterungshardware ermöglicht oder einschränkt. Laut Raspberry Pi Ltd. unterscheiden sich die Anschlusspositionen zwischen den Raspberry Pi Generationen, und der Raspberry Pi 5 verfügt über einen 40-poligen GPIO-Header, zwei micro-HDMI-Anschlüsse, vier USB-Anschlüsse, Gigabit Ethernet, zwei vierbahnige MIPI-Anschlüsse für Kamera- oder Displaymodule, einen PCIe-FFC-Anschluss sowie dedizierte Lüfter- und RTC-Batterieanschlüsse. Ein Gehäuse sollte daher dem vorgesehenen Boardmodell entsprechen und jede für die installierte Hardware erforderliche Schnittstelle zugänglich machen, anstatt von universellem Zugang über alle Raspberry Pi Boards hinweg auszugehen.
Verwenden Sie diese Prüfungen zum Kabelzugang bei Gehäusen, um die Gehäusezugänglichkeit vor der Installation zu bewerten:
- Anschlussöffnungen: Überprüfen Sie, ob die Aussparungen mit den USB-, HDMI-, Ethernet-, Strom-, Audio- und microSD-Schnittstellen des Boards ausgerichtet sind, sofern zutreffend. Die Anschlussausrichtung ist laut Raspberry Pi Ltd. modellspezifisch.
- GPIO-Zugang: Bestätigen Sie, dass das Gehäuse den 40-poligen GPIO-Header zugänglich lässt, wenn Jumperkabel, Breakout-Boards oder HATs angeschlossen werden. Raspberry Pi Ltd. gibt an, dass das offizielle Raspberry Pi 5 Gehäuse einen entfernbaren GPIO-Zugang bietet, während das Board installiert bleibt.
- HAT-Durchgangshöhe: Prüfen Sie, ob das Gehäuse ausreichend vertikalen Platz für über dem GPIO-Header installierte Erweiterungsboards bietet. Niedrige Deckel schränken die Installation ein, wenn die zusammengebaute HAT-Höhe die vom Gehäusehersteller angegebene verfügbare Innenhöhe überschreitet.
- Kabelverlegung: Stellen Sie sicher, dass dedizierte Öffnungen oder Führungskanäle für MIPI-Kamerakabel, Display-Flachbandkabel, PCIe-FFC-Kabel oder Lüfterverkabelung vorhanden sind, damit Kabel nicht scharf geknickt oder zwischen Gehäuseteilen eingeklemmt werden.
- Erweiterungsunterstützung: Bestätigen Sie, dass installierte Kühlkörper, aktive Kühler, SSD-Adapter und Erweiterungsboards den Anschlusszugang nicht behindern oder das Schließen des Gehäuses nach dem Zusammenbau verhindern.
Ein Raspberry Pi 5, der mit einem GPIO-HAT und einem MIPI-Kamerakabel konfiguriert ist, benötigt beispielsweise gleichzeitigen Zugriff auf den 40-poligen GPIO-Header und einen der beiden von Raspberry Pi Ltd. spezifizierten MIPI-Anschlüsse des Boards. Wenn das Gehäuse externe USB- und HDMI-Öffnungen, aber keinen entfernbaren GPIO-Abschnitt oder Kabelführungsschlitz bietet, bleibt das Board für den Desktop-Einsatz betriebsbereit, Erweiterungshardware kann jedoch nicht ohne Öffnen oder Austauschen des Gehäuses installiert werden.

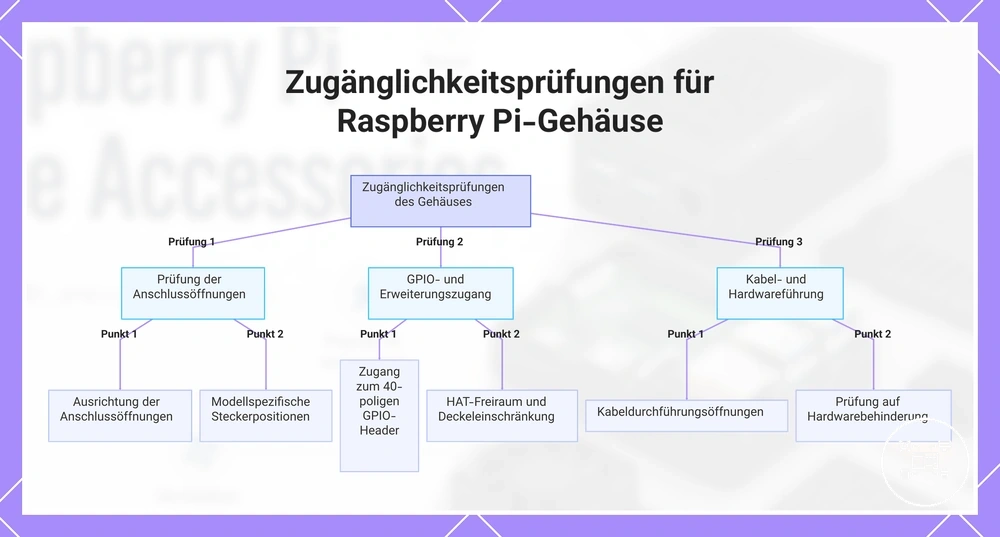

Dieses Diagramm zeigt die wichtigsten Prüfungen, um zu bewerten, ob ein Raspberry Pi-Gehäuse vor der Installation einen ordnungsgemäßen Zugang zu Anschlüssen, GPIO, Erweiterungshardware und Kabeln bietet.
Dieses Diagramm zeigt die wichtigsten Prüfungen, um zu bewerten, ob ein Raspberry Pi-Gehäuse vor der Installation einen ordnungsgemäßen Zugang zu Anschlüssen, GPIO, Erweiterungshardware und Kabeln bietet.
Kühlungsfunktionen in Raspberry Pi Gehäusen
Die Kühlung in Raspberry Pi Gehäusen unterstützt das Wärmemanagement durch drei Gehäusemerkmale: belüftete Luftstromöffnungen, passive Wärmeableitung mittels wärmeleitender Materialien und integrierte aktive Lüfterhalterung. Laut Raspberry Pi Ltd. verfügt das offizielle Raspberry Pi 5 Gehäuse über integrierte Luftstromkanäle und ist mit dem Raspberry Pi Active Cooler kompatibel, während andere Gehäusekonstruktionen auf Belüftungsschlitze oder Metallbauweise setzen, um die Wärmeabfuhr zu unterstützen. Der Kühlungsnutzen hängt daher von der Gehäusekonstruktion, der Prozessorauslastung, der Umgebung und davon ab, ob die Luftwege frei bleiben.
Verschiedene Gehäusedesigns leiten Wärme auf unterschiedliche Weise ab.
Verschiedene Gehäusedesigns leiten Wärme auf unterschiedliche Weise ab. Belüftete Gehäuse fördern die natürliche Konvektion, indem sie warme Luft durch Öffnungen entweichen lassen, bewegen die Luft jedoch nicht aktiv. Aluminiumgehäuse unterstützen passive Kühlung, wenn Wärmeleitpads einen direkten Kontakt zwischen Prozessor und Gehäuse herstellen, sodass sich die Wärme über den Metallkörper verteilen kann. Lüfterkompatible Gehäuse bieten aktiven Luftstrom, indem sie Luft durch das Gehäuse bewegen, aber ihre Effektivität hängt von ausreichenden Ein- und Auslassöffnungen sowie ausreichendem Innenraum um Lüfter und Kühlkörper ab. Raspberry Pi Ltd. gibt an, dass der offizielle Raspberry Pi Active Cooler einen Aluminiumkühlkörper mit einem temperaturgesteuerten Gebläse speziell für den Raspberry Pi 5 kombiniert.
Die Kühlungsleistung sollte an die erwarteten Betriebsbedingungen angepasst werden und nicht allein an das Gehäusematerial.
Die Kühlungsleistung sollte an die erwarteten Betriebsbedingungen angepasst werden und nicht allein an das Gehäusematerial. Ein Raspberry Pi 5, der kontinuierlich Software kompiliert oder Videos verarbeitet, belastet beispielsweise alle vier CPU-Kerne dauerhaft, wodurch ein Gehäuse mit ungehindertem Luftstrom oder offizieller Active Cooler-Unterstützung besser geeignet ist als ein versiegeltes Gehäuse, das nur für den physischen Schutz ausgelegt ist. Leser, die Kühlung und Luftstrom in Gehäusen vergleichen, sollten bewerten, ob das Gehäuse Belüftung, passiven thermischen Kontakt oder integrierte Lüfterunterstützung bietet, bevor sie zusätzliche Kühlungshardware auswählen.

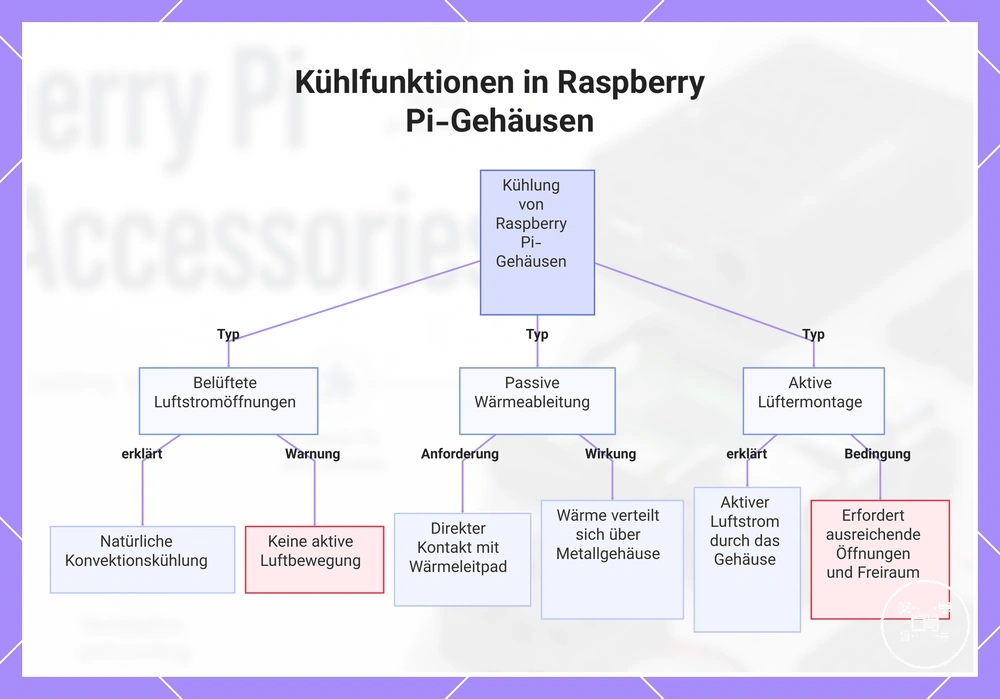

Dieses Diagramm zeigt die drei wichtigsten Kühlfunktionen in Raspberry Pi-Gehäusen: belüftete Öffnungen, passive Wärmeableitung und aktive Lüftermontage, zusammen mit ihren Mechanismen und Anforderungen.
Dieses Diagramm zeigt die drei wichtigsten Kühlfunktionen in Raspberry Pi-Gehäusen: belüftete Öffnungen, passive Wärmeableitung und aktive Lüftermontage, zusammen mit ihren Mechanismen und Anforderungen.
Auswahl eines Raspberry Pi Gehäuses für verschiedene Einrichtungsanforderungen
Die Auswahl eines Raspberry Pi Gehäuses sollte auf vier Hauptkriterien basieren: Boardkompatibilität, physischer Schutz, Anschlusszugänglichkeit und Kühlungsunterstützung. Laut Raspberry Pi Ltd. sind offizielle Gehäuse für bestimmte Raspberry Pi Modelle ausgelegt, da sich Boardabmessungen, Anschlusspositionen und unterstütztes Zubehör zwischen den Generationen unterscheiden. Das passende Gehäuse hängt daher von der vollständigen Hardwarekonfiguration ab, einschließlich installierter HATs, Kühlungshardware, Speichergeräte und der vorgesehenen Betriebsumgebung.
Die Auswahl eines Raspberry Pi Gehäuses sollte auf vier Hauptkriterien basieren: Boardkompatibilität, physischer Schutz, Anschlusszugänglichkeit und Kühlungsunterstützung.
Verwenden Sie diese Checkliste vor dem installing case accessories, um zu bewerten, ob ein Raspberry Pi Gehäuse zu Ihrer Einrichtung passt:
- Schutz: Wählen Sie ein geschlossenes Gehäuse, wenn das Board transportiert oder häufiger Handhabung ausgesetzt wird, oder ein offenes Design, wenn uneingeschränkter physischer Zugang für Entwicklung oder Tests erforderlich ist.
- Kompatibilität: Passen Sie das Gehäuse an das genaue Raspberry Pi Modell an und bestätigen Sie, dass das Bohrungsmuster, die Anschlussanordnung und die Innenmaße die zusammengebaute Hardware unterstützen. Raspberry Pi Ltd. gibt unterschiedliche mechanische Layouts für Raspberry Pi 5, Raspberry Pi 4 Model B, Raspberry Pi Zero und Compute Module Produkte an.
- Zugang: Überprüfen Sie, dass alle erforderlichen Schnittstellen zugänglich bleiben, einschließlich USB, HDMI, Ethernet, GPIO, Kamera- oder Display-Flachbandverbinder, Stromeingang und gegebenenfalls entfernbarer microSD-Speicher.
- Erweiterung: Prüfen Sie, dass das Gehäuse ausreichende vertikale Durchgangshöhe für HATs, SSD-Adapter, Kühlkörper oder den Raspberry Pi Active Cooler bietet. Wenn installiertes Zubehör das Schließen des Deckels verhindert oder Anschlüsse blockiert, ist das Gehäuse für diese Konfiguration ungeeignet.
- Kühlungsunterstützung: Wählen Sie belüftete, passive oder lüftergestützte Designs entsprechend der erwarteten Arbeitslast. Raspberry Pi Ltd. gibt an, dass das offizielle Raspberry Pi 5 Gehäuse den Raspberry Pi Active Cooler unterstützt, während einfachere Gehäuse auf Belüftungsöffnungen oder passive Wärmeableitung setzen.
Ein Raspberry Pi 5 Desktop-System, das nur USB-Peripherie, Ethernet und HDMI verwendet, kann beispielsweise physischen Schutz und ungehinderten Anschlusszugang priorisieren, während ein Entwicklungssystem mit einem GPIO-HAT und einem MIPI-Kamerakabel bestätigte Erweiterungsdurchgangshöhe und Kabelführungsraum benötigt. Ein kontinuierlich betriebener Server profitiert von einem Gehäuse, das für anhaltenden Luftstrom ausgelegt ist, während ein tragbares Bildungsprojekt leichten Schutz und einfachen Zugang zur Inspektion priorisieren kann. Zur langfristigen Nutzung gehört auch die Reinigung der Belüftungsöffnungen und die Überprüfung der Kühlungshardware, was maintaining Raspberry Pi cases zu einer wichtigen Überlegung bei der Auswahl eines Gehäuses macht.

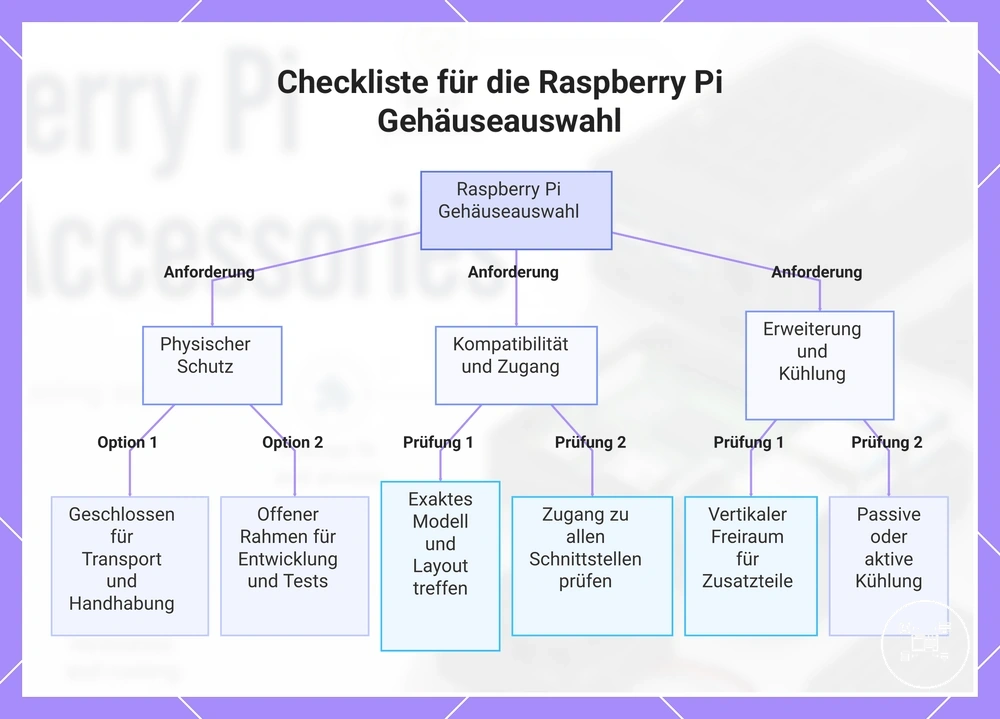

Dieses Diagramm zeigt die wichtigsten Kriterien und Prüfpunkte für die Auswahl eines Raspberry Pi Gehäuses basierend auf Ihrer Hardwarekonfiguration und Ihrem Nutzungsszenario.
Dieses Diagramm zeigt die wichtigsten Kriterien und Prüfpunkte für die Auswahl eines Raspberry Pi Gehäuses basierend auf Ihrer Hardwarekonfiguration und Ihrem Nutzungsszenario.
