Solución de problemas con accesorios para Raspberry Pi

La solución de problemas con accesorios para Raspberry Pi identifica si un síntoma observado está relacionado con alimentación, conexión, compatibilidad, configuración o estado del accesorio. El valor de diagnóstico es condicional: un síntoma reduce las posibles causas, pero no confirma que un accesorio esté defectuoso.

El valor de diagnóstico es condicional: un síntoma reduce las posibles causas, pero no confirma que un accesorio esté defectuoso.

Los síntomas de alimentación, pantalla, USB, arranque y refrigeración pueden superponerse porque una condición de funcionamiento puede afectar a varios accesorios conectados a la vez. La documentación de Raspberry Pi clasifica el comportamiento de la fuente de alimentación, el medio de arranque, las conexiones de pantalla, los periféricos USB, los diagnósticos de arranque y el control térmico como comprobaciones independientes de hardware y de funcionamiento, por lo que el diagnóstico debe relacionar cada síntoma con el modelo de Raspberry Pi, el tipo de accesorio, la ruta de conexión y la condición de configuración.

Los síntomas de alimentación, pantalla, USB, arranque y refrigeración pueden superponerse porque una condición de funcionamiento puede afectar a varios accesorios conectados a la vez.

Antes de reemplazar un accesorio, compruebe si tiene el ajuste físico requerido, el tipo de puerto o conector, la condición de alimentación, la configuración y la conexión fiable adecuados para el modelo específico de Raspberry Pi. Un síntoma que desaparece tras corregir una de esas condiciones indica una causa recuperable de configuración o compatibilidad; un síntoma que persiste en una condición conocida como compatible ofrece una evidencia más sólida de un fallo del accesorio y orienta el diagnóstico hacia el grupo de síntomas correspondiente.

• Síntomas de alimentación: Reinicios, inestabilidad o un aviso de alimentación dirigen la primera comprobación hacia la fuente, el cable, el conector y la carga combinada de los accesorios.
• Síntomas de pantalla: Ausencia de salida o un estado de «sin señal» orientan el diagnóstico hacia la entrada de la pantalla, el tipo de cable, el adaptador, el puerto de la Raspberry Pi y la configuración de señal.
• Síntomas de USB: Falta de reconocimiento, detección intermitente o rendimiento reducido del periférico orientan el diagnóstico hacia el puerto USB, el concentrador o adaptador, la condición de la conexión, la compatibilidad y la alimentación disponible.
• Síntomas de arranque: Un inicio fallido orienta el diagnóstico hacia la tarjeta SD u otro medio de arranque, el lector de tarjetas o adaptador, la imagen del sistema operativo, la conexión de almacenamiento y la condición de alimentación.
• Síntomas de refrigeración: Un comportamiento inesperado de la temperatura orienta el diagnóstico hacia el funcionamiento del ventilador, el contacto del disipador, el flujo de aire de la carcasa, el entorno ambiente y la carga de trabajo.

Tabla de contenidos⌄

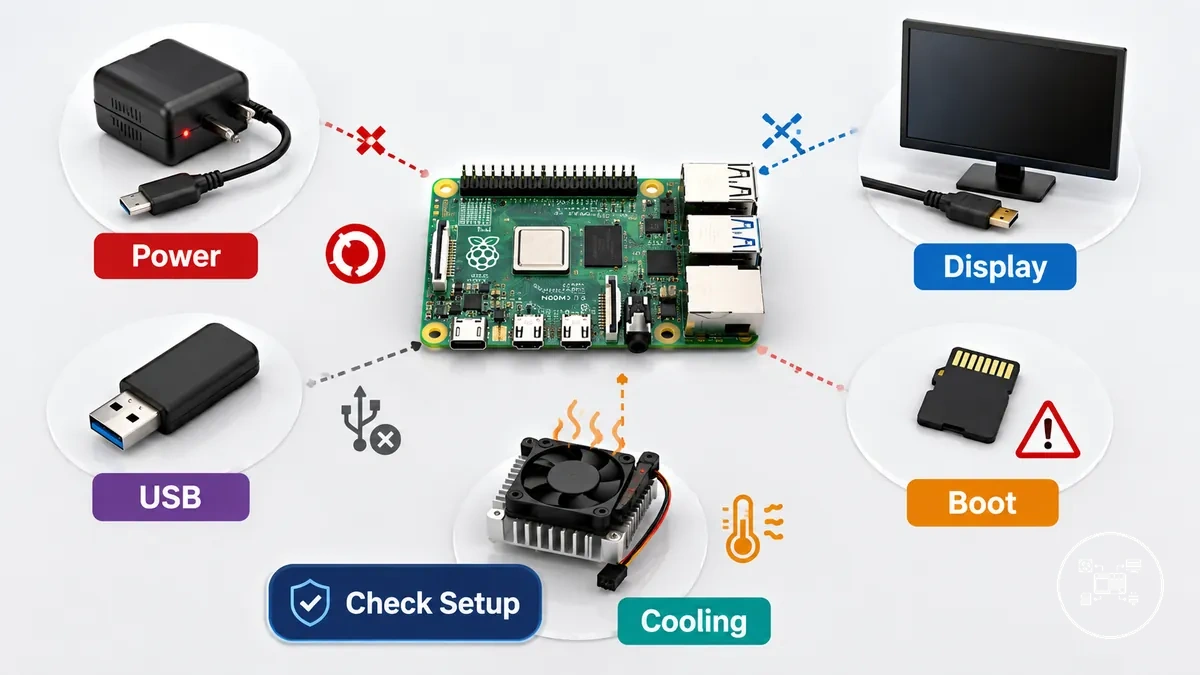

Problemas y síntomas comunes de accesorios para Raspberry Pi

Los problemas de accesorios para Raspberry Pi suelen manifestarse como síntomas visibles: ausencia de salida, falta de reconocimiento, inestabilidad, un problema de arranque, sobrecalentamiento o comportamiento inesperado del periférico. Agrupe cada síntoma por función antes de asignar una posible causa, porque la dirección del diagnóstico puede ser un fallo del accesorio, una condición de conexión, una limitación de alimentación o una discrepancia de configuración.

Los síntomas de alimentación, pantalla, USB, arranque y refrigeración pueden superponerse cuando una condición de funcionamiento afecta a varios accesorios de Raspberry Pi. La documentación de Raspberry Pi identifica la fuente de alimentación, la conexión de pantalla, los periféricos USB, el medio de arranque y las condiciones térmicas como áreas de diagnóstico independientes, no como prueba de que un accesorio esté defectuoso. Revise los pasos de montaje antes de diagnosticar, incluidos el modelo de placa, el puerto, el cable, el adaptador, la fuente de alimentación y la configuración. Un síntoma que desaparece tras restablecer la condición de configuración requerida indica una causa de configuración o conexión; un síntoma que persiste en una condición conocida como compatible proporciona una evidencia más sólida de un fallo del accesorio.

Revise los pasos de montaje antes de diagnosticar , incluidos el modelo de placa, el puerto, el cable, el adaptador, la fuente de alimentación y la configuración.

Por ejemplo, Raspberry Pi especifica que una Raspberry Pi 5 alimentada a 5 V y 3 A limita los periféricos conectados a 600 mA, mientras que una fuente de 5 V y 5 A admite el modo de mayor potencia para periféricos de la placa. Una unidad USB que se desconecta bajo el límite de 600 mA indica una dirección de diagnóstico relacionada con la alimentación, en lugar de confirmar un fallo del hardware USB.

• Alimentación e inestabilidad: Reinicios inesperados, indicadores de advertencia o desconexiones de accesorios dirigen el diagnóstico hacia la clasificación de la fuente, el estado del cable, el ajuste del conector y la carga combinada de los periféricos.
• Pantalla y ausencia de salida: Una pantalla en blanco o una señal ausente dirige el diagnóstico hacia la entrada de la pantalla, el cable HDMI o micro-HDMI, el adaptador, el puerto seleccionado y la configuración de vídeo.
• USB y falta de reconocimiento: Un periférico no detectado o intermitente dirige el diagnóstico hacia el puerto USB, el concentrador o adaptador, la corriente disponible, la compatibilidad y la conexión física.
• Almacenamiento y problema de arranque: Un inicio fallido o un comportamiento de arranque repetido dirige el diagnóstico hacia la tarjeta SD u otro medio de arranque, el lector de tarjetas, el adaptador, la imagen del sistema operativo y la conexión de almacenamiento.
• Refrigeración y sobrecalentamiento: Las advertencias de temperatura o la reducción del rendimiento dirigen el diagnóstico hacia el funcionamiento del ventilador, el contacto del disipador, el flujo de aire de la carcasa, las condiciones ambientales y la carga de trabajo.
• Comportamiento inesperado del accesorio: Una característica que difiere de su estado esperado dirige el diagnóstico hacia la compatibilidad con el modelo de Raspberry Pi, el ajuste físico, la configuración de software y el estado del accesorio.

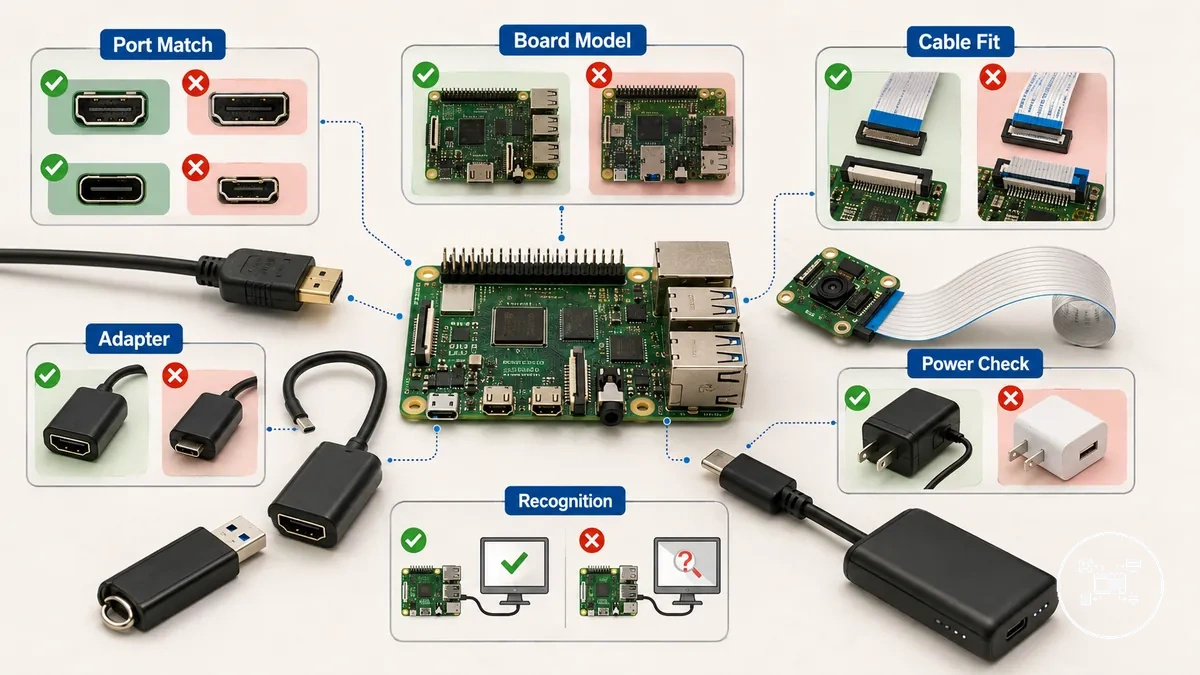

Comprobación de la compatibilidad y conexiones de accesorios para Raspberry Pi

La compatibilidad de los accesorios para Raspberry Pi se determina por si el tipo de accesorio coincide con el modelo de placa, los puertos, el ajuste físico, los requisitos de alimentación y la condición de conexión correctos. Un accesorio que no cumple uno de estos requisitos de compatibilidad puede no funcionar incluso cuando el hardware en sí es funcional, por lo que las comprobaciones de compatibilidad y conexión deben realizarse antes de diagnosticar un fallo del accesorio.

Según la documentación de Raspberry Pi, la Raspberry Pi 5 reemplaza los anteriores conectores CSI y DSI de tamaño completo por conectores MIPI combinados más pequeños, lo que requiere cables adaptadores compatibles al usar muchos de los módulos de cámara y pantallas de Raspberry Pi anteriores. Raspberry Pi también especifica que el funcionamiento del accesorio depende del uso del conector correcto, la orientación del cable, el adaptador compatible, la alimentación disponible y el modelo de placa, no solo del ajuste físico. Las comprobaciones de compatibilidad ante fallos se tratan por separado, mientras que esta sección se centra únicamente en la verificación relacionada con la solución de problemas.

Las comprobaciones de compatibilidad ante fallos se tratan por separado, mientras que esta sección se centra únicamente en la verificación relacionada con la solución de problemas.

Por ejemplo, según Raspberry Pi, una Raspberry Pi 5 alimentada por la fuente de alimentación USB-C oficial de 5 V 5 A puede activar su modo de mayor potencia para periféricos USB, mientras que las fuentes de alimentación de menor capacidad pueden reducir la alimentación disponible para los accesorios conectados. Por lo tanto, un SSD USB que se desconecta en una condición de alimentación insuficiente indica un problema de compatibilidad o de requisitos de alimentación, en lugar de confirmar que el accesorio de almacenamiento ha fallado.

Verifique las siguientes condiciones de compatibilidad y conexión antes de investigar fallos específicos de accesorios:

• Ajuste físico: Confirme que la forma del conector y el tipo de accesorio coinciden con el puerto previsto de la Raspberry Pi.
• Modelo de placa: Verifique que el accesorio sea compatible explícitamente con la generación de Raspberry Pi que se está utilizando.
• Puertos y cable: Compruebe que el puerto correcto, la orientación del cable y cualquier adaptador necesario estén instalados de forma segura.
• Requisitos de alimentación: Confirme que la fuente de alimentación puede proporcionar suficiente alimentación tanto para la Raspberry Pi como para los accesorios conectados en la condición de funcionamiento actual.
• Reconocimiento de señal: Verifique que Raspberry Pi OS detecta el accesorio conectado después de completar las comprobaciones de compatibilidad y conexión.
• Condición de configuración: Vuelva a comprobar cada conexión tras los cambios para descartar errores de instalación antes de concluir que el accesorio está defectuoso.

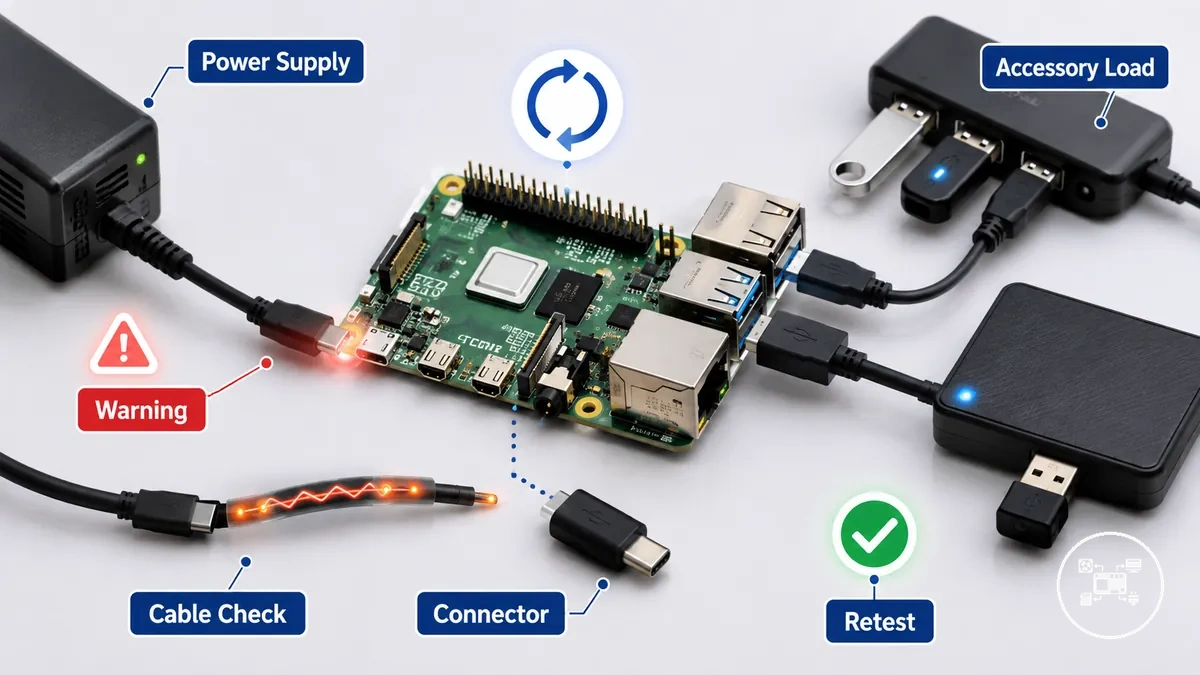

Problemas de alimentación en Raspberry Pi y fallos de la fuente

Los problemas de alimentación en Raspberry Pi ocurren cuando una entrega de energía inestable afecta a la placa o a los accesorios conectados, lo que produce síntomas como reinicios inesperados, avisos de subtensión, desconexiones USB o funcionamiento intermitente. Según la documentación de Raspberry Pi, las placas Raspberry Pi requieren una fuente de alimentación regulada de 5 V, por lo que diagnosticar la fuente, el cable, el conector y la carga de accesorios debe preceder al reemplazo de un accesorio, porque síntomas idénticos pueden tener su origen en la inestabilidad de la alimentación y no en un fallo de hardware.

La inestabilidad de la alimentación puede deberse a una capacidad de corriente insuficiente, a una caída de tensión provocada por la resistencia del cable, a un conector USB-C o micro-USB flojo, o a una carga de accesorios que supera la alimentación disponible para el modelo de Raspberry Pi conectado. Raspberry Pi especifica que la Raspberry Pi 5 solo puede proporcionar mayor potencia a los periféricos USB cuando se alimenta con una fuente de alimentación USB-C compatible de 5 V 5 A; las fuentes de menor capacidad reducen la alimentación disponible para los periféricos USB. Los problemas con accesorios de alimentación se tratan por separado porque esta sección se centra en la solución de problemas y no en la selección de la fuente.

Los problemas con accesorios de alimentación se tratan por separado porque esta sección se centra en la solución de problemas y no en la selección de la fuente.

Por ejemplo, según la documentación de Raspberry Pi, una Raspberry Pi puede mostrar un aviso de subtensión o reiniciarse de forma inesperada cuando la tensión de la placa cae por debajo del umbral de funcionamiento debido a la resistencia del cable o a una entrega de energía insuficiente, incluso si la clasificación de corriente anunciada del adaptador parece adecuada. Volver a probar con una fuente de alimentación y un cable de compatibilidad conocida ayuda a determinar si el síntoma observado sigue a los componentes de alimentación o permanece con la Raspberry Pi y el accesorio conectado, lo que ofrece una dirección de diagnóstico más segura antes del reemplazo.

Realice las siguientes comprobaciones de diagnóstico antes de concluir que un accesorio de alimentación está defectuoso:

• Reinicio inesperado: Verifique que la fuente de alimentación proporciona una salida regulada y estable de 5 V con la carga de accesorios actual.
• Aviso de subtensión: Inspeccione el cable y el conector para detectar daños, conexiones flojas o resistencia excesiva que puedan reducir la tensión entregada.
• Desconexión de accesorios USB: Compruebe si los periféricos conectados superan la alimentación USB disponible para el modelo de Raspberry Pi y la configuración de alimentación.
• Inicio intermitente: Vuelva a probar con una fuente de alimentación y un cable de compatibilidad conocida para determinar si el síntoma sigue a la ruta de alimentación.
• Inestabilidad aleatoria: Desconecte los accesorios no esenciales y vuelva a conectarlos uno a uno para identificar si la carga total de accesorios contribuye al problema de alimentación.
• Síntomas persistentes: Si el mismo comportamiento permanece después de confirmar componentes de alimentación compatibles, continúe diagnosticando la placa Raspberry Pi o el accesorio afectado, porque síntomas idénticos pueden tener causas no relacionadas con la alimentación.

Problemas de pantalla y conexión de cable en Raspberry Pi

Los problemas de pantalla y conexión de cable en Raspberry Pi deben diagnosticarse comprobando la ruta de señal completa, el puerto HDMI o micro HDMI, la conexión del cable, la compatibilidad del adaptador y la entrada de pantalla antes de reemplazar cualquier accesorio de pantalla. Según la documentación de Raspberry Pi, la Raspberry Pi 4 y la Raspberry Pi 5 usan dos puertos de salida micro HDMI, mientras que los modelos anteriores usan habitualmente un conector HDMI de tamaño completo, lo que hace que la compatibilidad del conector sea un requisito específico del modelo. Si restablecer la ruta de señal correcta resuelve la ausencia de salida, el síntoma indica una condición de conexión o compatibilidad, no un fallo de hardware confirmado.

Si restablecer la ruta de señal correcta resuelve la ausencia de salida, el síntoma indica una condición de conexión o compatibilidad, no un fallo de hardware confirmado.

Los problemas de pantalla suelen deberse a un puerto HDMI incorrecto, un cable o adaptador incompatible, una entrada de pantalla equivocada, un conector flojo o una ruta de señal interrumpida. La documentación de Raspberry Pi especifica que la Raspberry Pi 4 y la Raspberry Pi 5 requieren un cable o adaptador micro HDMI compatible, y el monitor conectado debe cambiarse a la entrada HDMI correspondiente para que pueda aparecer una señal de vídeo. La información más amplia sobre problemas de pantalla y cables explica los accesorios de pantalla y las opciones de conexión, mientras que esta sección se centra únicamente en el diagnóstico de los síntomas de pantalla y las comprobaciones relacionadas con los cables.

Reemplazar el adaptador flojo por una conexión micro HDMI bien ajustada restablece la señal de vídeo sin necesidad de reemplazar la pantalla ni el cable.

Por ejemplo, según la documentación de Raspberry Pi, conectar una Raspberry Pi 4 a un monitor con un cable HDMI de tamaño completo mediante un adaptador micro HDMI flojo puede producir una pantalla de «Sin señal» aunque la Raspberry Pi y el monitor funcionen correctamente. Reemplazar el adaptador flojo por una conexión micro HDMI bien ajustada restablece la señal de vídeo sin necesidad de reemplazar la pantalla ni el cable.

Realice las siguientes comprobaciones de diagnóstico antes de reemplazar un accesorio de pantalla o un cable:

• Ausencia de salida: Verifique que el cable HDMI o micro HDMI esté conectado al puerto de vídeo correcto de la Raspberry Pi y que el monitor esté usando la entrada HDMI correspondiente.
• Pantalla en blanco tras el inicio: Compruebe la conexión del cable, el ajuste del conector, la compatibilidad del adaptador y la ruta de señal antes de suponer un fallo de pantalla.
• Señal intermitente: Inspeccione el cable HDMI y los conectores para detectar daños físicos, mal contacto o movimiento que interrumpa la transmisión de vídeo.
• La pantalla funciona en otro monitor: Continúe el diagnóstico con el monitor original, la entrada seleccionada o la ruta del cable porque la salida de vídeo de la Raspberry Pi tiene menos probabilidades de ser la causa.
• La señal vuelve tras reconectar: Una pantalla restablecida indica un problema de conexión de cable o compatibilidad, en lugar de confirmar que el accesorio de pantalla en sí era defectuoso.

Este gráfico muestra las causas comunes y las comprobaciones de diagnóstico para los problemas de pantalla de Raspberry Pi, incluidos los requisitos de puerto específicos del modelo.

Problemas de accesorios y periféricos USB en Raspberry Pi

Los problemas de accesorios USB en Raspberry Pi pueden deberse a un fallo de reconocimiento, un puerto o conexión inadecuados, alimentación insuficiente, una condición del concentrador o adaptador, o el propio periférico. Un dispositivo USB que no se detecta, se desconecta de forma intermitente o muestra un rendimiento reducido debe probarse en condiciones controladas de conexión y alimentación antes de tratarlo como defectuoso.

El reconocimiento de accesorios USB depende de una conexión de puerto segura, un funcionamiento compatible, una alimentación disponible suficiente y un comportamiento fiable del concentrador o adaptador.

El reconocimiento de accesorios USB depende de una conexión de puerto segura, un funcionamiento compatible, una alimentación disponible suficiente y un comportamiento fiable del concentrador o adaptador. La documentación de Raspberry Pi especifica que su concentrador USB 3 puede consumir hasta 900 mA a 5 V cuando se alimenta por bus, y ese presupuesto de energía de 4,5 W se comparte entre los cuatro puertos descendentes. Un periférico que funciona en un puerto directo pero falla a través del concentrador alimentado por bus apunta, por tanto, hacia la alimentación compartida, la conexión ascendente o la ruta del adaptador, en lugar de un fallo confirmado del accesorio.

Por ejemplo, cuatro periféricos conectados a través de ese concentrador alimentado por bus comparten el mismo margen ascendente de 900 mA en lugar de recibir 900 mA cada uno, según la documentación de Raspberry Pi.

Por ejemplo, cuatro periféricos conectados a través de ese concentrador alimentado por bus comparten el mismo margen ascendente de 900 mA en lugar de recibir 900 mA cada uno, según la documentación de Raspberry Pi. Si la detección intermitente cesa tras desconectar los dispositivos de mayor consumo, el cambio de resultado identifica la carga de accesorios como la dirección de solución de problemas; si el síntoma persiste en una conexión directa, continúe comprobando el periférico, el cable, el puerto y la condición de compatibilidad.

Utilice las siguientes comprobaciones para distinguir entre fallo de reconocimiento, rendimiento inestable y condiciones de conexión:

• Sin detección: Conecte el accesorio USB directamente a otro puerto adecuado; el reconocimiento allí dirige el diagnóstico hacia el puerto original, el concentrador, el adaptador o la ruta de conexión.
• Reconocimiento intermitente: Vuelva a asentar el conector e inspeccione el cable o adaptador; la detección estable tras la reconexión indica una condición de conexión física.
• Desconexión bajo carga: Reduzca el número de periféricos conectados; una mejora en la estabilidad indica que el presupuesto de energía USB compartido contribuyó al síntoma.
• Funciona sin el concentrador: Compruebe la conexión ascendente del concentrador, la condición de alimentación y la compatibilidad, porque el periférico ha demostrado funcionar en puerto directo.
• Detectado con rendimiento reducido: Compare las conexiones directa y adaptada; un mejor rendimiento en el puerto directo identifica el concentrador, adaptador, cable o la conexión negociada como la siguiente área de diagnóstico.
• Sin cambios entre puertos: Pruebe el accesorio USB en otro sistema compatible; el fallo en ambas condiciones ofrece una evidencia más sólida de un fallo del accesorio o del cable.

Este gráfico muestra las causas comunes de los problemas de accesorios USB en Raspberry Pi y las comprobaciones clave para aislar el problema.

Problemas de almacenamiento y arranque en Raspberry Pi

Los problemas de almacenamiento y arranque en Raspberry Pi pueden tener su origen en la tarjeta SD, el lector de tarjetas, el adaptador, la conexión del medio de arranque, la imagen del sistema operativo, la entrega de alimentación o la configuración de inicio. Un inicio fallido es un síntoma de arranque, no la confirmación de que el accesorio de almacenamiento esté defectuoso. Si un medio de arranque que funciona correctamente inicia en las mismas condiciones de alimentación y configuración, la ruta de almacenamiento original se convierte en la ruta de diagnóstico principal.

Los fallos de almacenamiento y arranque se tratan por separado de este diagnóstico de inicio.

La documentación de Raspberry Pi define el medio de arranque como almacenamiento no volátil que contiene una imagen del sistema operativo e identifica la tarjeta microSD como el tipo más común; los modelos compatibles pueden iniciar desde almacenamiento USB masivo, arranque por red o almacenamiento NVMe. Para un problema de arranque con tarjeta SD, confirme que Raspberry Pi Imager escribió la imagen prevista, que la tarjeta está completamente insertada y que el lector de tarjetas o adaptador proporciona una conexión fiable. El acceso a archivos en otro ordenador confirma que el medio es legible, pero no confirma que la imagen, la estructura de particiones o la configuración de arranque sean válidas para el modelo de placa. Los fallos de almacenamiento y arranque se tratan por separado de este diagnóstico de inicio.

El acceso a archivos en otro ordenador confirma que el medio es legible, pero no confirma que la imagen, la estructura de particiones o la configuración de arranque sean válidas para el modelo de placa.

Las comprobaciones de almacenamiento se solapan con las comprobaciones de alimentación y configuración, porque una alimentación interrumpida puede detener el inicio o la actividad de almacenamiento, mientras que el orden de arranque configurado puede impedir que se seleccione un medio de arranque que de otro modo sería válido. La documentación de Raspberry Pi indica que las placas compatibles ofrecen patrones de LED de actividad específicos del modelo o diagnósticos de arranque en pantalla para fallos de inicio, por lo que debe comparar el patrón observado con la documentación del modelo exacto. Vuelva a probar en las mismas condiciones de configuración con un medio de arranque y un lector que funcionen correctamente; un cambio en el resultado apunta hacia la tarjeta SD, imagen, adaptador, lector o conexión originales, mientras que un resultado sin cambios mantiene la alimentación y la configuración en la ruta de diagnóstico.

• Sin actividad de inicio: Confirme que la tarjeta SD u otro medio de arranque está completamente insertado y contiene una imagen del sistema operativo compatible con el modelo de Raspberry Pi.
• Medio de arranque no detectado: Vuelva a asentar el medio e inspeccione la ranura, el lector de tarjetas, el adaptador o la conexión USB; la detección tras volver a asentar identifica una condición de conexión.
• Fallo de inicio repetido: Verifique el resultado de la escritura de la imagen y lea el medio a través de otro lector de tarjetas; un error de lectura o verificación dirige el diagnóstico hacia la tarjeta, imagen, lector o adaptador.
• El inicio se detiene de forma consistente: Compare el patrón del LED de actividad o el diagnóstico de arranque mostrado con la documentación de Raspberry Pi para identificar la etapa en la que falla el acceso al medio de arranque.
• Inicia con un medio que funciona correctamente: La comparación exitosa dirige el diagnóstico hacia la tarjeta SD, imagen del sistema operativo, lector, adaptador o conexión de medio originales.
• Falla con un medio que funciona correctamente: Continúe comprobando la entrega de alimentación, el orden de arranque y la configuración de la placa, porque el resultado sin cambios no aísla el accesorio de almacenamiento como la causa.

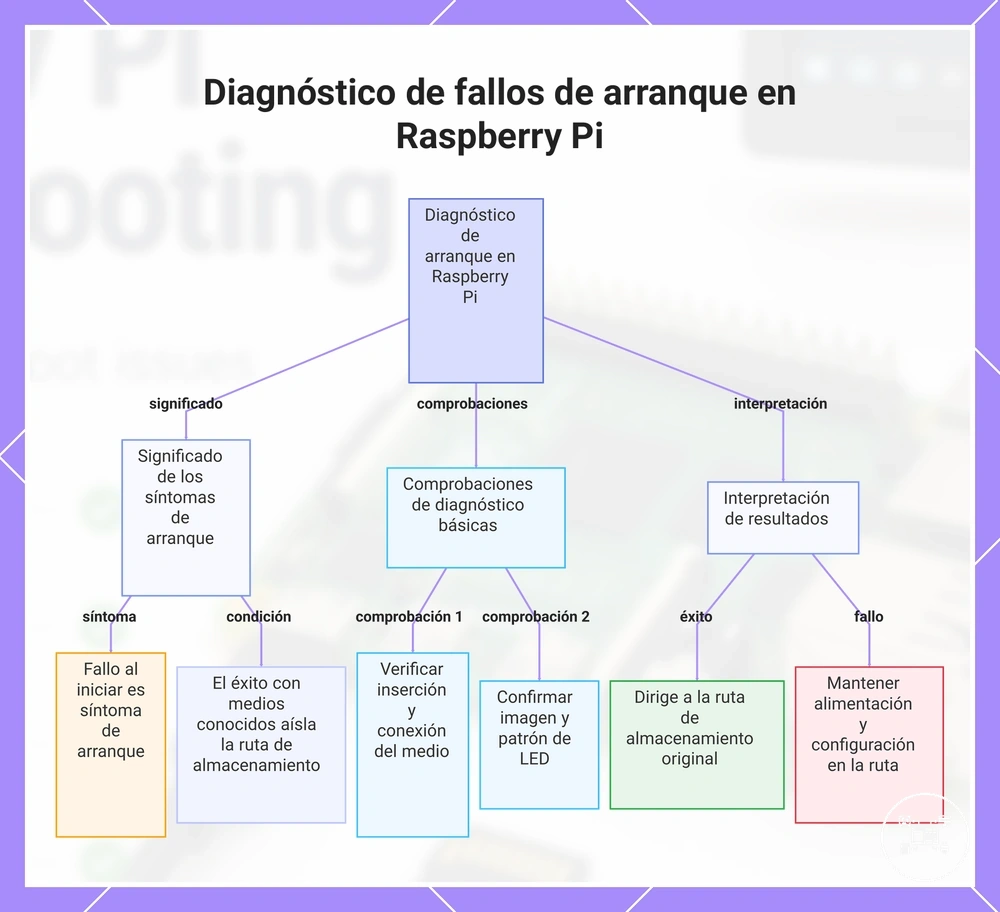

Este diagrama describe la lógica de diagnóstico para fallos de arranque en Raspberry Pi, incluyendo el significado de los síntomas de arranque, las comprobaciones esenciales y la interpretación de los resultados.

Problemas de sobrecalentamiento y refrigeración en Raspberry Pi

El sobrecalentamiento en Raspberry Pi debe diagnosticarse comprobando conjuntamente la carga de trabajo, el entorno, el flujo de aire de la carcasa y el estado del accesorio de refrigeración, en lugar de tratar una temperatura alta como prueba de fallo del ventilador o del disipador. La documentación de Raspberry Pi indica que las placas Raspberry Pi comienzan la limitación del procesador a 80 °C y aplican una limitación adicional a 85 °C, por lo que una temperatura cercana a cualquiera de estos umbrales requiere una comprobación de diagnóstico térmico. Si la temperatura disminuye tras reducir la carga de trabajo o mejorar el flujo de aire, el síntoma se aleja de un fallo confirmado del accesorio de refrigeración.

La refrigeración y sobrecalentamiento cubren las características de los accesorios de refrigeración, mientras que esta sección se centra en el diagnóstico.

El rendimiento de la refrigeración depende de si el ventilador funciona en sus puntos de activación previstos, el disipador mantiene contacto con el procesador, las rejillas de ventilación de la carcasa permanecen sin obstrucciones y el entorno ambiente permite la disipación del calor. Raspberry Pi especifica que el Active Cooler de Raspberry Pi 5 y el ventilador de la carcasa se activan a 60 °C, aumentan la velocidad a 67,5 °C y alcanzan la velocidad máxima a 75 °C con el perfil controlado por firmware predeterminado. El polvo, las rejillas obstruidas, un mal contacto del disipador o un ventilador desconectado pueden elevar la temperatura, pero una carga de trabajo sostenida o una carcasa caliente pueden producir el mismo síntoma térmico mientras el accesorio de refrigeración sigue siendo funcional. La refrigeración y sobrecalentamiento cubren las características de los accesorios de refrigeración, mientras que esta sección se centra en el diagnóstico.

Por ejemplo, una Raspberry Pi 5 que alcanza 75 °C mientras su ventilador gestionado por firmware permanece a velocidad máxima ha superado el último punto de activación predeterminado del ventilador especificado por Raspberry Pi; la siguiente dirección correctiva es inspeccionar el contacto del disipador, el flujo de aire de la carcasa, el polvo, la carga de trabajo y la temperatura ambiente, en lugar de asumir que la velocidad del ventilador por sí sola es insuficiente. Si la temperatura desciende por debajo de 75 °C tras abrir las rejillas obstruidas o reducir la carga de trabajo, el cambio de resultado identifica una contribución del flujo de aire o de la condición de funcionamiento, en lugar de demostrar un fallo del accesorio.

Utilice las siguientes comprobaciones para relacionar cada síntoma térmico con una dirección de diagnóstico:

• La temperatura alcanza 80 °C: Confirme el funcionamiento del ventilador, el flujo de aire, el contacto del disipador, la carga de trabajo y las condiciones ambientales, porque Raspberry Pi identifica 80 °C como el umbral inicial de limitación del procesador.
• La temperatura se acerca a 85 °C: Detenga la carga de trabajo no esencial e inspeccione la ruta de refrigeración, porque Raspberry Pi aplica una limitación adicional a 85 °C.
• El ventilador no se activa a 60 °C en Raspberry Pi 5: Compruebe el conector del ventilador, las obstrucciones, el perfil controlado por firmware y el estado del accesorio, porque 60 °C es el punto de activación predeterminado documentado para el Active Cooler y el ventilador de la carcasa de Raspberry Pi 5.
• Temperatura alta con un disipador instalado: Verifique que el disipador esté firmemente colocado sobre los componentes previstos y que el material de interfaz térmica mantenga el contacto completo.
• La temperatura aumenta dentro de la carcasa: Inspeccione las rejillas obstruidas, la acumulación de polvo, la colocación de los cables y el flujo de aire de la carcasa; una temperatura más baja con la carcasa abierta indica una restricción del flujo de aire.
• La temperatura aumenta solo bajo carga de trabajo sostenida: Reduzca la carga de trabajo en las mismas condiciones ambientales; una disminución medible identifica la demanda de procesamiento como parte de la condición térmica.
• El sobrecalentamiento persiste tras las comprobaciones de refrigeración: Continúe el diagnóstico con el entorno ambiente, el diseño de la carcasa, la carga de trabajo, la condición de alimentación y el funcionamiento de la placa, porque un resultado sin cambios no aísla el accesorio de refrigeración como la causa.

Este gráfico muestra las principales comprobaciones de diagnóstico para el sobrecalentamiento de Raspberry Pi, organizadas por umbrales térmicos, verificación de hardware de refrigeración y factores de condiciones de funcionamiento.

Diagnóstico de accesorios defectuosos antes del reemplazo

Un accesorio defectuoso solo debe reemplazarse después de que el diagnóstico muestre que el mismo síntoma sigue al accesorio en condiciones de alimentación, conexión, configuración y funcionamiento conocidas como compatibles. Una sola prueba fallida no confirma un fallo de hardware porque una situación recuperable puede producir el mismo resultado. La decisión de reemplazo requiere evidencia repetible que aísle el accesorio del conjunto de la Raspberry Pi.

La decisión de reemplazo requiere evidencia repetible que aísle el accesorio del conjunto de la Raspberry Pi.

Vuelva a probar el accesorio después de restablecer sus condiciones requeridas de conexión, alimentación, compatibilidad y configuración, y luego cambie solo una variable cada vez. Compare el resultado con un cable, adaptador, puerto, fuente de alimentación o accesorio de compatibilidad conocida, manteniendo sin cambios el modelo de Raspberry Pi y la configuración. Si el síntoma desaparece tras cambiar una condición de soporte, el resultado de la prueba apunta a esa condición, no al accesorio. Si el síntoma sigue al accesorio de forma repetida mientras el componente de comparación funciona en las mismas condiciones, la evidencia respalda un diagnóstico de fallo de hardware.

Si el síntoma desaparece tras cambiar una condición de soporte, el resultado de la prueba apunta a esa condición, no al accesorio.

Una situación recuperable incluye una conexión floja, un adaptador incompatible, alimentación insuficiente, una configuración no admitida, un ajuste incorrecto o una condición de instalación que puede corregirse sin reemplazar el accesorio. Un resultado incierto se produce cuando varias variables cambian a la vez o el síntoma no puede repetirse, por lo que la causa permanece sin aislar. Es probable un fallo de hardware cuando el accesorio falla en dos condiciones de prueba conocidas como compatibles y un accesorio de comparación funciona con normalidad en ambas.

Un resultado incierto se produce cuando varias variables cambian a la vez o el síntoma no puede repetirse, por lo que la causa permanece sin aislar.

Utilice estas comprobaciones de decisión antes de considerar confirmado un fallo del accesorio:

• Condición de conexión recuperable: Vuelva a asentar el accesorio y pruébelo de nuevo en el puerto correcto; el funcionamiento normal tras la reconexión respalda una situación recuperable.
• Condición de compatibilidad recuperable: Sustituya un cable, adaptador o interfaz de compatibilidad conocida; la desaparición del síntoma dirige el diagnóstico hacia el componente de soporte original.
• Resultado de prueba incierto: Repita la prueba cambiando solo una condición; un comportamiento incoherente o no repetible no aísla un accesorio defectuoso.
• Resultado específico del accesorio: Pruebe el accesorio en una segunda configuración conocida como compatible; la repetición del mismo síntoma refuerza la evidencia de que el fallo sigue al accesorio.
• Resultado de comparación: Pruebe un accesorio de compatibilidad conocida en las condiciones originales; el funcionamiento correcto deja el accesorio original como principal variable restante.
• Condición probable de reemplazo: Considere el reemplazo cuando el síntoma sigue al accesorio en dos condiciones compatibles y el accesorio de comparación funciona en ambas.

Este gráfico muestra cómo determinar si una falla de accesorio es un problema recuperable o una falla de hardware que requiere reemplazo.

Reemplazo de accesorios de Raspberry Pi que no pueden recuperarse

Reemplazar accesorios es adecuado solo cuando la resolución de problemas deja un fallo confirmado o un problema no resuelto que sigue al accesorio de manera constante en condiciones conocidas como compatibles. La decisión de reemplazo debe basarse en la función del accesorio fallido, el resultado del diagnóstico y la mejora esperada, y no en un solo síntoma. Una vez que el reemplazo está justificado, los requisitos de compatibilidad se convierten en el filtro principal.

Una vez que el reemplazo está justificado, los requisitos de compatibilidad se convierten en el filtro principal.

El atributo de reemplazo debe coincidir con el modelo de placa Raspberry Pi, el puerto o conector, el requisito de alimentación, el ajuste físico, la condición de funcionamiento y la función prevista del accesorio. La mejora esperada debe limitarse a la función aislada por el diagnóstico; reemplazar un cable de pantalla defectuoso puede restaurar la ruta de señal, pero no soluciona una condición de alimentación o configuración no relacionada. Una pieza de reemplazo es adecuada solo cuando cumple la condición de compatibilidad verificada y restaura la función afectada sin crear un nuevo desajuste de conexión o alimentación.

La reutilización es razonable cuando el accesorio sigue siendo fiable en otra función compatible y la condición de fallo original no se aplica allí.

La reparación es el mejor siguiente paso cuando el fallo aislado afecta a una pieza que puede repararse de forma segura y el accesorio puede volver a probarse tras la reparación. La reutilización es razonable cuando el accesorio sigue siendo fiable en otra función compatible y la condición de fallo original no se aplica allí. El reemplazo es la opción más sólida cuando el fallo confirmado persiste tras pruebas repetidas y el accesorio no puede realizar su función prevista de forma fiable.

El reemplazo es la opción más sólida cuando el fallo confirmado persiste tras pruebas repetidas y el accesorio no puede realizar su función prevista de forma fiable.

Utilice estas señales de decisión después de que el diagnóstico haya establecido que se requiere reparación, reutilización o reemplazo:

• Fallo confirmado: Reemplace el accesorio cuando el mismo fallo le sigue en condiciones conocidas como compatibles y un accesorio de comparación funciona en esas condiciones.
• Requisito de compatibilidad: Ajuste el reemplazo al modelo de placa, puerto, conector, condición de alimentación, ajuste físico y función prevista del accesorio.
• Mejora esperada: Defina el resultado necesario como la restauración de la función aislada, como la salida de señal, la detección del dispositivo, el acceso de arranque, la entrega de alimentación o el funcionamiento de refrigeración.
• Condición de reparación: Elija la reparación cuando la pieza defectuosa sea identificable, pueda repararse de forma segura y pueda verificarse mediante una prueba repetida.
• Condición de reutilización: Reutilice el accesorio solo cuando las pruebas confirmen un funcionamiento fiable en la función compatible propuesta y el fallo original no sea relevante para esa función.
• Condición no resuelta: Continúe el diagnóstico cuando el mismo síntoma persista con un reemplazo compatible, porque otro componente o condición de configuración permanece en la ruta de fallo.
