Raspberry Pi GPIO Aksesuarları: Genişletme Kartları, HAT'ler ve Bağlantılar

Raspberry Pi GPIO aksesuarları, bir Raspberry Pi kartının 40 pinli GPIO arayüzünü genişleterek GPIO pinleri üzerinden sensörler, ekranlar, röleler, motorlar ve iletişim modülleri gibi harici donanımlarla iletişim kurmasını sağlayan donanım bileşenleridir. Bu aksesuarlar, farklı donanım uygulamaları için GPIO sinyallerini açığa çıkaran, düzenleyen veya genişleten genişletme kartları, HAT kartları, breakout kartları ve bağlantı bileşenlerini içerir. Raspberry Pi Ltd.'nin HAT spesifikasyonuna göre, bir HAT (Hardware Attached on Top), tanımlanmış mekanik boyutlar ve bir tanımlayıcı EEPROM spesifikasyonu kullanarak Raspberry Pi 40 pinli GPIO başlığı üzerinden bağlanmak üzere tasarlanmış bir eklenti kartıdır; diğer GPIO aksesuarlarının bu standarda uyması gerekmez. Bu giriş, kurulum, yapılandırma veya sorun gidermeden ziyade Raspberry Pi GPIO aksesuarlarının genel kapsamını tanımlamaktadır.

Bu giriş, kurulum, yapılandırma veya sorun gidermeden ziyade Raspberry Pi GPIO aksesuarlarının genel kapsamını tanımlamaktadır.

Raspberry Pi GPIO aksesuarları, bir Raspberry Pi kartını harici donanıma bağlamak için farklı yöntemleri destekler; uygun aksesuar, kart modeline, GPIO başlık düzenine, yazılım desteğine ve bağlı cihazın elektriksel gereksinimlerine bağlıdır. Genişletme kartları tipik olarak arayüz devreleri ekler veya kablolamayı basitleştirir, HAT kartları doğrudan GPIO genişletme başlığına takılan standartlaştırılmış donanım uzantıları sağlar ve breakout kartları GPIO pinlerini prototipleme veya harici devre bağlantılarını basitleştiren düzenlere yeniden organize eder. Raspberry Pi Ltd.'ye göre, mevcut tam boyutlu Raspberry Pi kartlarında standart GPIO başlığı, HAT spesifikasyonunu destekleyen 40 pin içerir ve bu da fiziksel başlığı birçok GPIO aksesuarı için ortak bağlantı noktası haline getirir. Daha geniş Raspberry Pi ekosistemini keşfeden okuyucular için, Raspberry Pi aksesuarları merkezi GPIO aksesuarlarını daha geniş donanım uzantıları yelpazesi içinde konumlandırırken bu sayfanın amacı, kategorileri ve bağlantı rollerine odaklanmasını sağlar.

İçindekiler⌄

Raspberry Pi GPIO Aksesuarlarını ve Rollerini Anlamak

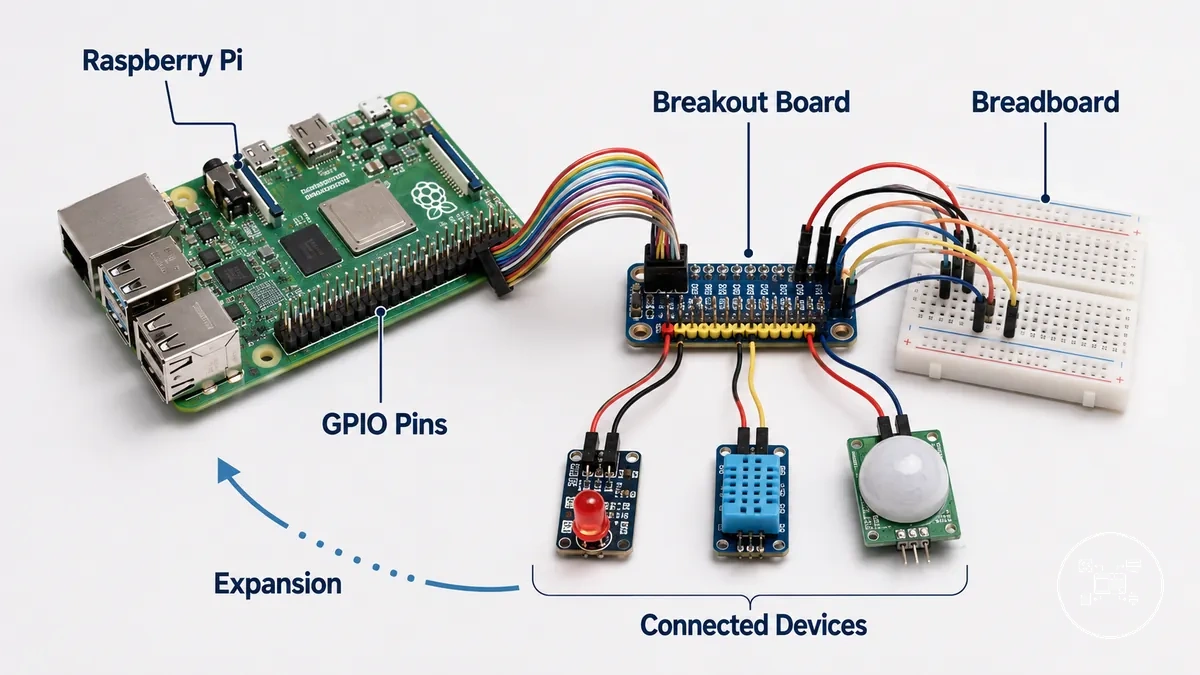

Raspberry Pi GPIO aksesuarları, bir Raspberry Pi kartının GPIO pinlerine bağlanarak kartın, giriş, çıkış, iletişim veya arayüz işlevleri aracılığıyla bağlı cihazlarla etkileşimini genişleten donanım bileşenleridir. GPIO sinyallerini açığa çıkararak, elektrik bağlantılarını basitleştirerek veya arayüz donanımı ekleyerek, birincil bağlantı noktası olarak Raspberry Pi GPIO başlığını kullanırken genişletme işlevi sağlarlar. Raspberry Pi Ltd.'nin GPIO ve HAT belgelerine göre, GPIO aksesuarları karta standart GPIO başlığı aracılığıyla arayüz oluşturur, ancak mevcut işlevler yalnızca GPIO konektörüne değil, aksesuar tasarımına bağlıdır.

GPIO pinleri, Raspberry Pi kartı ile harici donanım arasındaki elektrik arayüzünü oluşturur; standart Raspberry Pi GPIO başlığı, mevcut tam boyutlu Raspberry Pi modellerinde 40 fiziksel pin sağlar. Raspberry Pi Ltd., bu pinlerin özel güç, toprak ve programlanabilir GPIO sinyallerini içerdiğini, ayrıca belirli pinlerin I²C, SPI ve UART gibi donanım arayüzlerini de desteklediğini belirtir. Raspberry Pi GPIO aksesuarları, donanım bileşenlerini değiştirmek yerine bağlamak için bu önceden tanımlanmış pin işlevlerini kullanır. Örneğin, 40 pinli bir GPIO breakout kartı, her başlık pinini bir şerit kablo aracılığıyla bir breadboard'a yönlendirerek, orijinal GPIO pin atamalarını korurken bağlı cihazların daha kolay prototiplenmesine olanak tanır.

Raspberry Pi GPIO aksesuarları, donanım bileşenlerini değiştirmek yerine bağlamak için bu önceden tanımlanmış pin işlevlerini kullanır.

Raspberry Pi GPIO aksesuarları, Raspberry Pi kartının temel işlem yeteneklerini değiştirmeden GPIO pinlerine erişimi genişleten genişletme kartları, breakout kartları, arayüz bileşenleri ve donanım modüllerini içerir. Rolleri, yazılım yapılandırmasını, kurulum prosedürlerini veya kart uyumluluğunu tanımlamaktan ziyade elektrik bağlantısını, sinyal erişimini veya donanım entegrasyonunu iyileştirmektir. Uyumluluk, Raspberry Pi GPIO aksesuarlarının tanımından ayrı konular olan GPIO başlık düzeni, desteklenen elektrik arayüzleri, çalışma voltajı, aksesuar tasarımı ve yazılım desteği gibi faktörler tarafından belirlenmeye devam eder.

GPIO Genişletme Kartları, HAT'ler ve Breakout Bileşenleri

GPIO genişletme kartları, HAT kartları ve breakout kartları, Raspberry Pi GPIO aksesuarlarının üç ana kategorisidir ve bağlantı yöntemi, genişletme amacı ve bağlı donanımla etkileşimleri ile ayırt edilirler. Raspberry Pi Ltd.'ye göre, bir HAT (Hardware Attached on Top), doğrudan Raspberry Pi'nin 40 pinli GPIO başlığına bağlanarak ve bir tanımlayıcı EEPROM'u destekleyerek resmi HAT spesifikasyonuna uyan bir eklenti kartıdır; oysa GPIO genişletme kartları ve breakout kartlarının bu spesifikasyonu karşılaması gerekmez. Bu kategoriler, farklı GPIO standartlarını temsil etmekten ziyade GPIO işlevselliğini genişletmek için farklı yaklaşımlar sunar.

Bu kategoriler, farklı GPIO standartlarını temsil etmekten ziyade GPIO işlevselliğini genişletmek için farklı yaklaşımlar sunar.

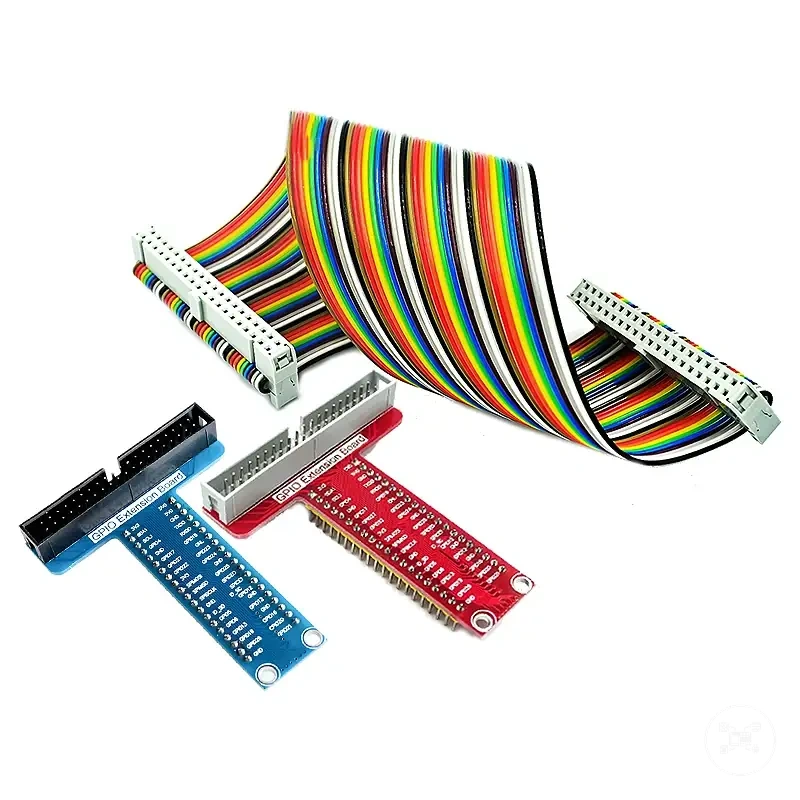

GPIO genişletme kartları tipik olarak GPIO sinyallerini dağıtarak, arayüz devreleri ekleyerek veya harici donanım için vida terminalleri ve şerit kablo bağlantıları sağlayarak bağlantıları genişletir. HAT kartları doğrudan Raspberry Pi GPIO başlığına bağlanır ve Raspberry Pi HAT spesifikasyonuna uyarken ekranlar, motor sürücüleri veya iletişim arayüzleri gibi donanım işlevlerini entegre eder. Breakout kartları, orijinal pin işlevlerini değiştirmeden prototiplemeyi basitleştirmek için Raspberry Pi'nin 40 GPIO başlık pinini açıkça etiketlenmiş başlıklar, terminal blokları veya breadboard düzenleri aracılığıyla açığa çıkarır. Örneğin, standart bir 40 pinli breakout kartı, 40 başlık pininin tamamını ayrı breadboard bağlantılarına eşleyerek mühendislerin veya hobilerin devre geliştirme sırasında her sinyale ayrı ayrı erişmesine olanak tanır.

Aşağıdaki özellikler, bu GPIO aksesuar kategorilerinin nasıl farklılaştığını özetlemektedir:

• GPIO genişletme kartları: Genişletme amacı, kablolamayı basitleştirmek, GPIO sinyallerini dağıtmak veya Raspberry Pi kartı ile bağlı donanım arasında arayüz devreleri sağlamaktır.
• HAT kartları: Bağlantı yöntemi, Raspberry Pi HAT mekanik ve elektrik spesifikasyonunu kullanarak 40 pinli GPIO başlığına doğrudan bağlanmadır; donanım yetenekleri, bireysel HAT tasarımına göre belirlenir.
• Breakout kartları: Genişletme amacı, Raspberry Pi'nin orijinal GPIO atamalarını korurken breadboard'lar, test ekipmanları veya terminal bağlantıları için düzenli GPIO pin erişimidir.
• Bağlantı yöntemi: HAT kartları doğrudan GPIO başlığına takılırken, GPIO genişletme kartları ve breakout kartları tasarımlarına bağlı olarak genellikle şerit kablolar, pin başlıkları veya terminal arayüzleri aracılığıyla bağlanır.

Bu kategori farklılıkları, ürün kalitesi veya yeteneğini belirtmekten ziyade amaçlanan donanım etkileşimini tanımlamaya yardımcı olur. Breakout kartları prototipleme için pin erişilebilirliğine öncelik verir, HAT kartları GPIO başlığı aracılığıyla entegre donanım genişletmeye öncelik verir ve GPIO genişletme kartları bağlı cihazlar için bağlantı esnekliğine öncelik verir. Bu yüzden uygun kategoriyi seçmek, bir kategorinin evrensel olarak diğerinden daha yetenekli olduğunu varsaymak yerine gerekli bağlantı yöntemine, genişletme amacına ve bağlanan harici donanımın türüne bağlıdır.

Sensörleri, Modülleri ve Bileşenleri GPIO Üzerinden Bağlama

Tipik bir Raspberry Pi projesinde, GPIO aksesuarları, Raspberry Pi'nin 40 pinli GPIO başlığını daha erişilebilir bir biçimde sunarak kartı sensörlere, modüllere ve diğer harici bileşenlere bağlar. Raspberry Pi Ltd.'ye göre, standart 40 pinli başlık, programlanabilir GPIO pinlerini özel 3.3 V, 5 V, toprak, I²C, SPI, UART ve PWM destekli bağlantılarla birleştirir; bu nedenle bağlı donanım arasındaki etkileşim, her GPIO pinini birbirinin yerine kullanmaktan ziyade doğru arayüzü, pin atamasını ve çalışma voltajını seçmeye bağlıdır.

GPIO aksesuarları, bağlı donanıma ve proje gereksinimlerine bağlı olarak farklı bağlantı şekillerini destekler.

GPIO aksesuarları, bağlı donanıma ve proje gereksinimlerine bağlı olarak farklı bağlantı şekillerini destekler. Yaygın kullanım senaryoları şunlardır:

• Sensörler: Sıcaklık, nem, hareket, basınç ve ışık sensörleri, sensör modülüne bağlı olarak genellikle dijital GPIO pinleri veya I²C ya da SPI gibi seri arayüzler aracılığıyla iletişim kurar.
• Modüller: Röle modülleri, motor sürücüleri, ekranlar, GPS alıcıları, RFID okuyucular ve iletişim modülleri tipik olarak GPIO kontrol sinyallerini özel güç ve toprak bağlantılarıyla birleştirir.
• Harici bileşenler: LED'ler, butonlar, buzzer'lar ve benzeri çevresel bileşenler normalde geliştirme sırasında GPIO bağlantılarını basitleştiren breakout kartları, genişletme kartları veya breadboard'lar aracılığıyla bağlanır.
• Yapılandırma koşulu: Başarılı etkileşim, hem Raspberry Pi hem de bağlı bileşen tarafından desteklenen iletişim protokolü, GPIO pin ataması, mantık voltajı ve yazılım yapılandırmasının eşleşmesine bağlıdır.

GPIO aksesuarları donanım davranışını kendi başlarına belirlemez çünkü iletişim bağlı cihazın gereksinimlerine bağlıdır. Örneğin, bir I²C çevre sensörü, SDA ve SCL veriyolunu birden fazla uyumlu cihazla paylaşabilirken, bir PIR hareket sensörü tipik olarak güç ve toprakla birlikte tek bir dijital GPIO sinyali kullanır. Raspberry Pi Ltd., GPIO pinlerinin 3.3 V mantık seviyesinde çalıştığını belirtir, bu nedenle doğal 5 V mantık çıkışını doğrudan bir GPIO girişine bağlamak, uygun seviye dönüştürücü veya arayüz devresi kullanılmadığı takdirde işlemciye zarar verebilir. GPIO bağlantılarını proje gereksinimlerine göre planlamak, kablo çakışmalarını azaltmaya yardımcı olur ve project accessory planning farklı uygulamalar için uygun GPIO aksesuarlarının seçilmesine ilişkin örnekler sunar.

GPIO aksesuarları donanım davranışını kendi başlarına belirlemez çünkü iletişim bağlı cihazın gereksinimlerine bağlıdır.

Eksiksiz kablo bağlantı talimatlarına, arayüz yapılandırmasına ve yazılım hazırlığına ihtiyaç duyan okuyucular, burada tekrarlamadan tüm kurulum sürecini kapsayan setting up GPIO accessories kılavuzuna devam etmelidir.

Bu grafik, GPIO aksesuarlarının ana türlerini, başarılı etkileşim için yapılandırma gereksinimlerini ve Raspberry Pi GPIO bağlantılarındaki kritik gerilim uyarısını gösterir.

Bu grafik, GPIO aksesuarlarının ana türlerini, başarılı etkileşim için yapılandırma gereksinimlerini ve Raspberry Pi GPIO bağlantılarındaki kritik gerilim uyarısını gösterir.

Raspberry Pi GPIO Bağlantıları ve Uyumluluk Faktörleri

GPIO uyumluluğu, yalnızca GPIO konektörüne değil; Raspberry Pi kartı, aksesuar tasarımı, bağlı donanım ve yapılandırmanın eşleşmesine bağlıdır. Raspberry Pi Ltd.'ye göre, mevcut tam boyutlu Raspberry Pi kartları 40 pinli bir GPIO başlığı kullanırken, ilk Raspberry Pi modelleri 26 pinli bir başlık kullanıyordu; bu nedenle kartın başlık düzeni, doğrulanması gereken ilk bağlantı gereksinimidir. Elektrik arayüzleri, mantık voltajı, kablolama, mekanik uyum ve yazılım desteği daha sonra aksesuarın amaçlandığı gibi çalışıp çalışamayacağını belirler.

GPIO uyumluluğu, yalnızca GPIO konektörüne değil; Raspberry Pi kartı, aksesuar tasarımı, bağlı donanım ve yapılandırmanın eşleşmesine bağlıdır.

Aşağıdaki kontrol listesi, bir GPIO bağlantısını etkileyen ana uyumluluk faktörlerini düzenlemektedir:

• Başlık düzeni: Aksesuar, Raspberry Pi kartının 26 pinli veya 40 pinli GPIO düzenine uymalı ya da gerekli pin eşlemesini koruyan belgelenmiş bir adaptör kullanmalıdır.
• Elektrik arayüzü: Aksesuar ve kart, dijital giriş veya çıkış, I²C, SPI, UART, güç veya toprak gibi aynı GPIO işlevini desteklemelidir.
• Mantık voltajı: Raspberry Pi Ltd., 3.3 V GPIO mantığı belirtir; bu nedenle doğal 5 V çıkışa sahip bir bağlı cihaz, bir GPIO girişine ulaşmadan önce uygun seviye dönüştürme veya arayüz devresi gerektirir.
• Mekanik uyum: Kart boyutları, konektör konumu, kasa boşluğu ve istifleme düzeni, gerekli bağlantı noktalarını veya başlıkları engellemeden aksesuar tasarımına uyum sağlamalıdır.
• Yazılım yapılandırması: I²C, SPI veya UART gibi arayüzlerin etkinleştirilmesi gerekebilir ve aksesuar, desteklenen bir sürücü, kütüphane, üretici yazılımı sürümü veya pin ataması gerektirebilir.

Bu koşullar GPIO uyumluluğunu niteler çünkü bir aksesuar fiziksel başlığa uyabilir ancak elektriksel veya işlevsel olarak uygun olmayabilir. Örneğin, 40 pinli bir aksesuar, uyarlama olmadan doğrudan 26 pinli bir başlığa bağlanamazken, 5 V mantık çıkışına sahip mekanik olarak uyumlu bir modül, seviye dönüştürme sağlanmadığı sürece 3,3 V GPIO girişine doğrudan bağlantı için uygun değildir. Kablo bağlantı hataları, çakışan pin atamaları, desteklenmeyen yazılım veya yetersiz güç dağıtımı, aksesuar karta fiziksel olarak uysa bile doğru çalışmayı engelleyebilir.

Bu koşullar GPIO uyumluluğunu niteler çünkü bir aksesuar fiziksel başlığa uyabilir ancak elektriksel veya işlevsel olarak uygun olmayabilir.

Daha geniş model, kasa, güç ve işletim sistemi değerlendirmesi, bu GPIO'ya özgü kriter özeti yerine özel GPIO uyumluluk kontrolleri kaynağına aittir.

Bu grafik, resmi kontrol listesine dayanarak Raspberry Pi GPIO bağlantılarını etkileyen beş ana uyumluluk faktörünü düzenler.

Bu grafik, resmi kontrol listesine dayanarak Raspberry Pi GPIO bağlantılarını etkileyen beş ana uyumluluk faktörünü düzenler.

Farklı Raspberry Pi Projeleri İçin GPIO Aksesuarları Seçme

GPIO aksesuarlarını seçmek, aksesuarın sunduğu özellik sayısından ziyade projenin işlevsel gereksinimleriyle başlamalıdır. Uygun bir GPIO aksesuarı, amaçlanan proje için gerekli arayüz, bağlı donanım ve genişletme yeteneğiyle eşleşen aksesuardır. Raspberry Pi Ltd.'ye göre, Raspberry Pi kartları GPIO başlığı aracılığıyla GPIO, I²C, SPI ve UART gibi arayüzleri destekler, bu nedenle aksesuar seçimi, popülerlik veya ürün karmaşıklığından ziyade bağlı cihazın gerektirdiği iletişim yöntemiyle uyumlu olmalıdır. :contentReference[oaicite:0]{index=0}

GPIO aksesuarlarını seçmek, aksesuarın sunduğu özellik sayısından ziyade projenin işlevsel gereksinimleriyle başlamalıdır.

Aşağıdaki kontrol listesi, GPIO aksesuarlarını seçmeden önce ana seçim kriterlerini düzenlemektedir:

• Proje gereksinimleri: Projenin algılama, motor kontrolü, ekranlar, iletişim, prototipleme veya genel giriş/çıkışa odaklanıp odaklanmadığını tanımlayın çünkü her amaç farklı aksesuar yetenekleri gerektirir.
• Bağlı donanım: Aksesuarı, cihaz tarafından gereken donanım arayüzüyle (dijital GPIO, I²C, SPI veya UART gibi) eşleştirin ve aksesuarın gerekli bağlantıları sunduğunu veya desteklediğini doğrulayın.
• Genişletme yeteneği: Projenin basit GPIO erişimi, ek arayüz devreleri veya entegre donanım işlevleri gerektirip gerektirmediğini belirleyin, böylece aksesuar gereksiz karmaşıklık olmadan gerekli genişletme seviyesini sağlar.
• Elektriksel uygunluk: Raspberry Pi Ltd., Raspberry Pi GPIO'nun 3.3 V mantık kullandığını belirtir, bu nedenle 5 V mantık çıkışına sahip cihazlara bağlanan aksesuarlar, GPIO girişlerini korumak için uygun seviye dönüştürme veya arayüz devresi gerektirir.
• Yazılım desteği: Gerekli sürücü, üretici yazılımı veya yazılım kütüphanesinin Raspberry Pi işletim sistemi ve seçilen aksesuar için mevcut olduğunu doğrulayın.

Örneğin, dört I²C sensörü kullanan bir hava durumu izleme projesi, her sensör için aynı SDA ve SCL bağlantılarını korurken paylaşılan I²C veriyoluna düzenli erişim sağlayan bir aksesuardan fayda sağlar. Buna karşılık, iki DC motoru kontrol eden bir robotik projesi, entegre bir motor sürücüsüne sahip bir aksesuarla daha iyi hizmet alır çünkü GPIO pinleri tek başına motorları doğrudan çalıştırmak için gereken akımı sağlayamaz. Bu örnekler, proje gereksinimlerinin aksesuar uygunluğunu belirlediğini, bağlı donanımın ise gerekli arayüz ve genişletme yeteneğini belirlediğini göstermektedir. :contentReference[oaicite:1]{index=1}

Yaygın kablo bağlantısı, yapılandırma ve çalıştırma sorunları, ayrı olarak GPIO accessory troubleshooting bölümünde ele alınmıştır.

Bu seçim kriterlerini bir Raspberry Pi projesini satın almadan veya monte etmeden önce uygulamak, uygun olmayan aksesuar seçimlerini azaltmaya yardımcı olur ve her uygulamada uyumluluğu garanti etmeden sonraki yapılandırmayı basitleştirir. Yaygın kablo bağlantısı, yapılandırma ve çalıştırma sorunları, ayrı olarak GPIO accessory troubleshooting bölümünde ele alınmıştır.

Bu şema, Raspberry Pi GPIO aksesuarı seçimindeki ana ölçütleri proje gereksinimleri, arayüz ve genişletme ihtiyaçları ile elektriksel ve yazılım uyumluluğuna göre özetler.

Bu şema, Raspberry Pi GPIO aksesuarı seçimindeki ana ölçütleri proje gereksinimleri, arayüz ve genişletme ihtiyaçları ile elektriksel ve yazılım uyumluluğuna göre özetler.

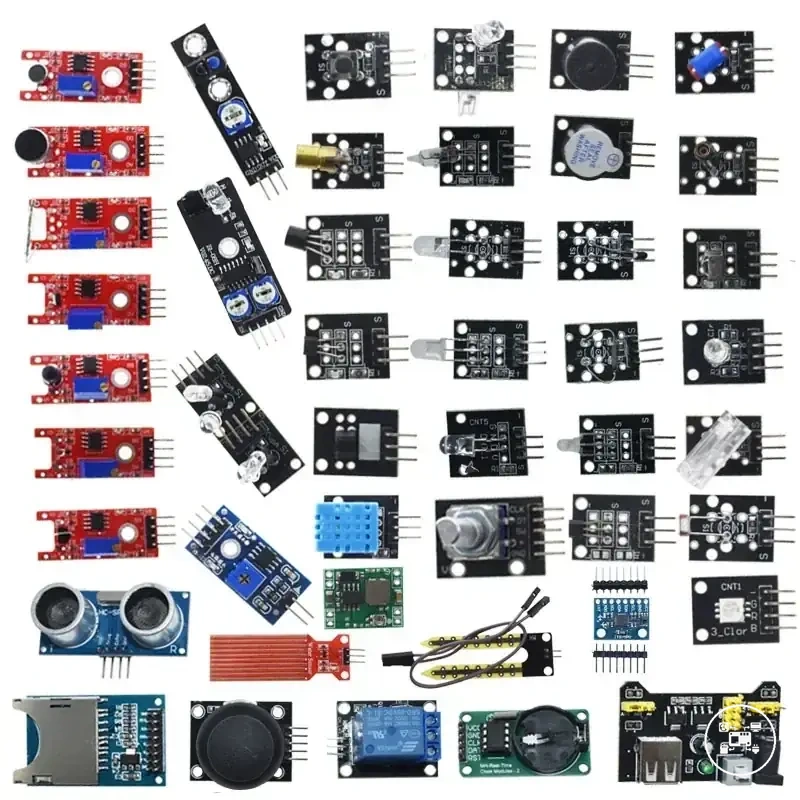

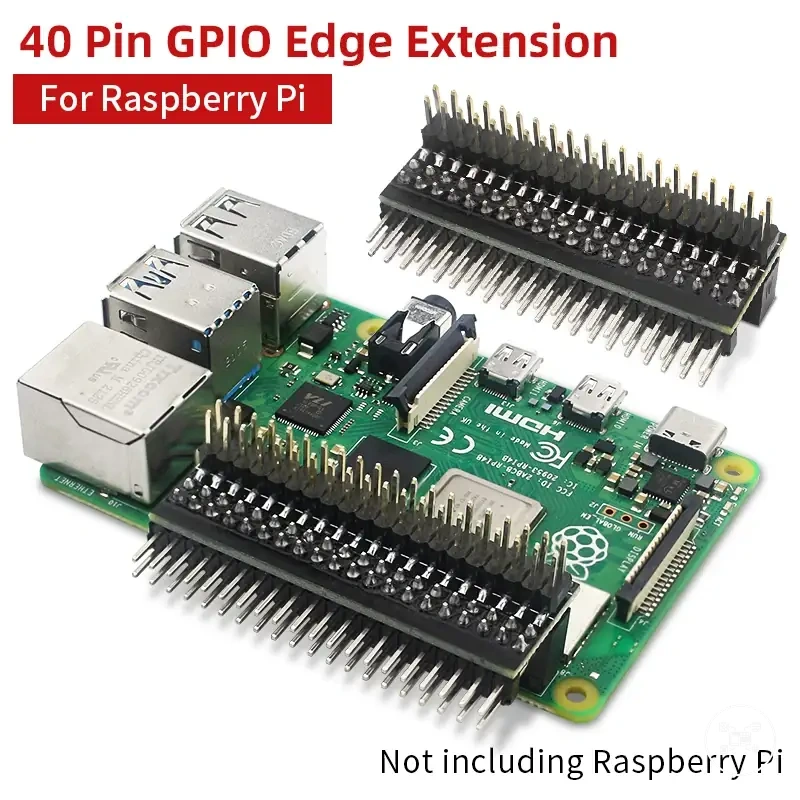

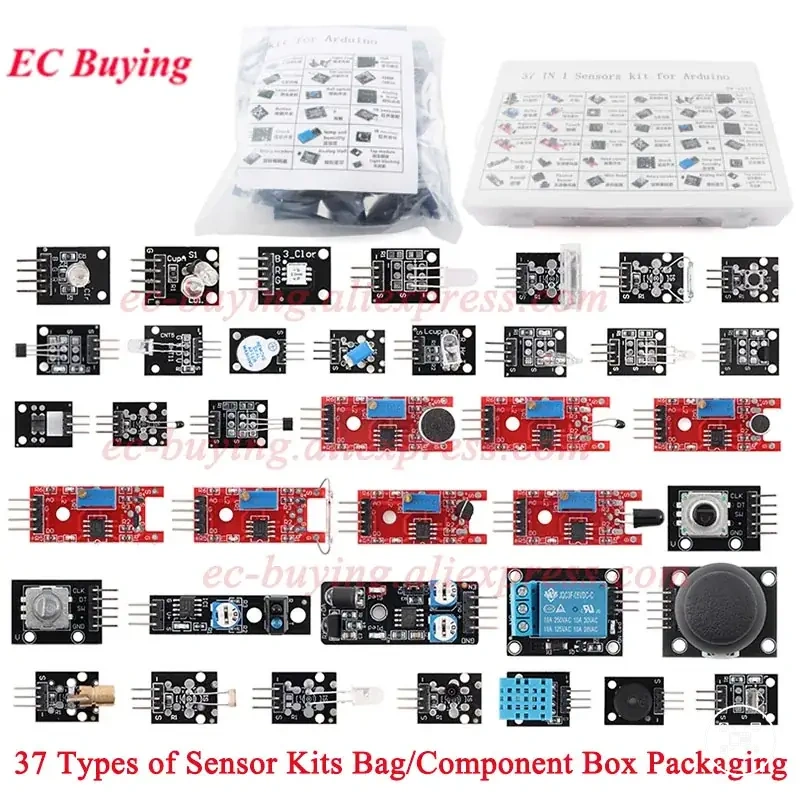

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.
