استكشاف مشاكل ملحقات Raspberry Pi

يساعد استكشاف مشاكل ملحقات Raspberry Pi في تحديد ما إذا كانت الأعراض الملاحظة مرتبطة بمشكلة في الطاقة أو التوصيل أو التوافق أو الإعداد أو حالة الملحق نفسه. القيمة التشخيصية مشروطة: فالعارض يضيق نطاق الأسباب المحتملة ولكنه لا يؤكد وجود عطل في الملحق.

القيمة التشخيصية مشروطة: فالعارض يضيق نطاق الأسباب المحتملة ولكنه لا يؤكد وجود عطل في الملحق.

قد تتداخل أعراض الطاقة والشاشة وUSB والإقلاع والتبريد لأن حالة تشغيل واحدة يمكن أن تؤثر على عدة ملحقات متصلة. تحدد وثائق Raspberry Pi سلوك مزود الطاقة، ووسائط الإقلاع، وتوصيلات الشاشة، والأجهزة الطرفية USB، وتشخيص الإقلاع، والتحكم الحراري كفحوصات منفصلة للعتاد والتشغيل، لذا يجب أن يطابق التشخيص كل عارض مع طراز Raspberry Pi ونوع الملحق ومسار التوصيل وحالة الإعداد.

قد تتداخل أعراض الطاقة والشاشة وUSB والإقلاع والتبريد لأن حالة تشغيل واحدة يمكن أن تؤثر على عدة ملحقات متصلة.

قبل الاستبدال، تحقق من أن الملحق يتمتع بالملاءمة الفعلية المطلوبة، ونوع المنفذ أو الموصل، وحالة الطاقة، والإعداد، والتوصيل الموثوق لطراز Raspberry Pi المحدد. العارض الذي يختفي بعد تصحيح أحد تلك الشروط يشير إلى سبب إعداد أو توافق قابل للإصلاح؛ أما العارض الذي يبقى في ظل حالة توافق معروفة فيقدم دليلاً أقوى على وجود عطل في الملحق ويوجه التشخيص إلى مجموعة الأعراض ذات الصلة.

• أعراض الطاقة: إعادة التشغيل أو عدم الاستقرار أو تحذير الطاقة يوجه الفحص الأول نحو المزود والكابل والموصل والحمل الإجمالي للملحقات.
• أعراض الشاشة: عدم وجود مخرجات أو حالة عدم وجود إشارة يوجه التشخيص نحو مدخل الشاشة ونوع الكابل والمحول ومنفذ Raspberry Pi وإعداد الإشارة.
• أعراض USB: فشل التعرف أو الاكتشاف المتقطع أو انخفاض أداء الأجهزة الطرفية يوجه التشخيص نحو منفذ USB والموزع أو المحول وحالة التوصيل والتوافق والطاقة المتاحة.
• أعراض الإقلاع: فشل بدء التشغيل يوجه التشخيص نحو بطاقة SD أو وسائط الإقلاع الأخرى وقارئ البطاقات أو المحول وصورة نظام التشغيل وتوصيل التخزين وحالة الطاقة.
• أعراض التبريد: سلوك درجة الحرارة غير المتوقع يوجه التشخيص نحو تشغيل المروحة واتصال المشتت الحراري وتدفق الهواء في العلبة والبيئة المحيطة وعبء العمل.

جدول المحتويات⌄

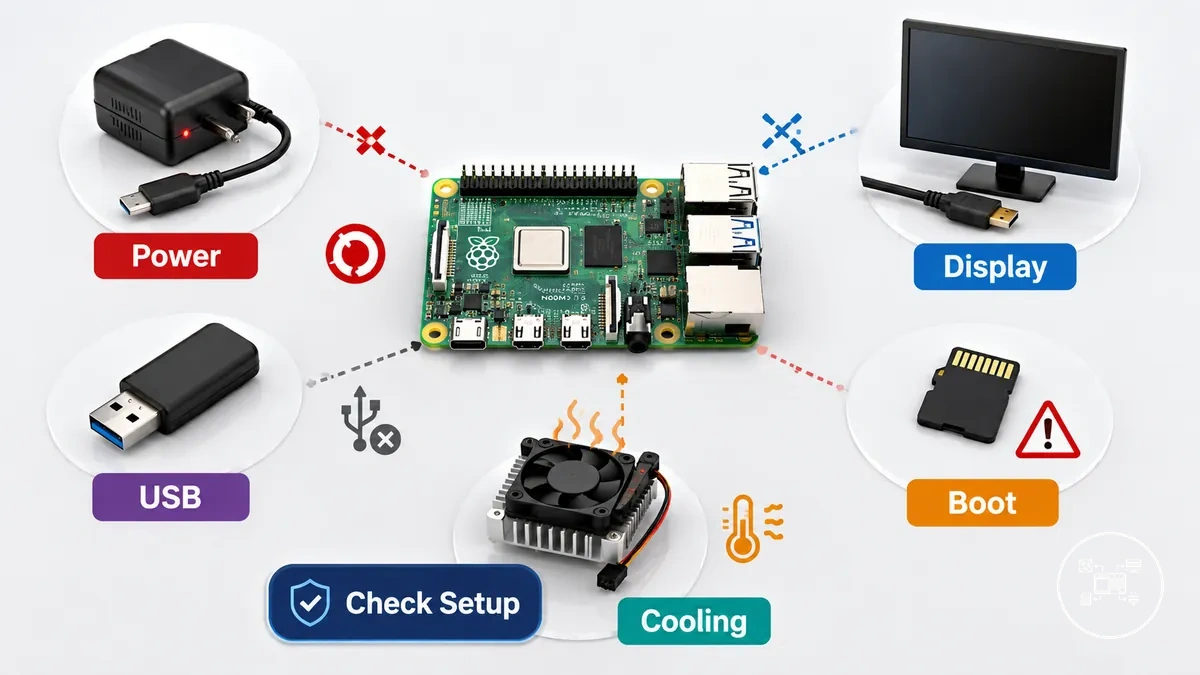

مشاكل ملحقات Raspberry Pi الشائعة وأعراضها

تظهر مشاكل ملحقات Raspberry Pi عادةً كأعراض مرئية: فقدان المخرجات، أو فشل التعرف، أو عدم الاستقرار، أو مشكلة إقلاع، أو ارتفاع الحرارة، أو سلوك طرفي غير متوقع. يجب تجميع كل عارض حسب الوظيفة قبل تحديد سبب محتمل، لأن اتجاه التشخيص قد يكون عطلاً في الملحق أو حالة توصيل أو حدًا في الطاقة أو عدم تطابق في الإعداد.

قد تتداخل أعراض الطاقة والشاشة وUSB والإقلاع والتبريد عندما تؤثر حالة تشغيل واحدة على عدة ملحقات Raspberry Pi. تحدد وثائق Raspberry Pi مزود الطاقة، وتوصيل الشاشة، والأجهزة الطرفية USB، ووسائط الإقلاع، والظروف الحرارية كمجالات تشخيص منفصلة وليست دليلاً على أن أحد الملحقات معطل. راجع خطوات الإعداد قبل استكشاف المشاكل الصحيحة، بما في ذلك طراز اللوحة والمنفذ والكابل والمحول ومصدر الطاقة والإعداد. العارض الذي يختفي بعد استعادة حالة الإعداد المطلوبة يشير إلى سبب إعداد أو توصيل؛ أما العارض الذي يبقى في ظل حالة توافق معروفة فيقدم دليلاً أقوى على وجود عطل في الملحق.

قد تتداخل أعراض الطاقة والشاشة وUSB والإقلاع والتبريد عندما تؤثر حالة تشغيل واحدة على عدة ملحقات Raspberry Pi.

على سبيل المثال، تحدد Raspberry Pi أن Raspberry Pi 5 الذي يعمل بجهد 5 فولت وتيار 3 أمبير يحد من الأجهزة الطرفية المتصلة إلى 600 مللي أمبير، بينما يدعم مزود بجهد 5 فولت وتيار 5 أمبير وضع الطاقة الأعلى للأجهزة الطرفية للوحة. محرك USB الذي ينقطع تحت حد 600 مللي أمبير يخلق بالتالي اتجاهًا تشخيصيًا متعلقًا بالطاقة بدلاً من تأكيد وجود عطل في عتاد USB.

• الطاقة وعدم الاستقرار: إعادة التشغيل غير المتوقعة أو مؤشرات التحذير أو انقطاع الملحقات يوجه التشخيص نحو تقييم المزود وحالة الكابل وملاءمة الموصل والحمل الإجمالي للأجهزة الطرفية.
• الشاشة وفقدان المخرجات: شاشة فارغة أو عدم وجود إشارة يوجه التشخيص نحو مدخل الشاشة وكابل HDMI أو micro-HDMI والمحول والمنفذ المحدد وإعداد الفيديو.
• USB وفشل التعرف: جهاز طرفي غير مكتشف أو متقطع يوجه التشخيص نحو منفذ USB والموزع أو المحول والتيار المتاح والتوافق والتوصيل الفيزيائي.
• التخزين ومشكلة الإقلاع: فشل بدء التشغيل أو سلوك إقلاع متكرر يوجه التشخيص نحو بطاقة SD أو وسائط الإقلاع الأخرى وقارئ البطاقات والمحول وصورة نظام التشغيل وتوصيل التخزين.
• التبريد وارتفاع الحرارة: تحذيرات درجة الحرارة أو انخفاض الأداء يوجه التشخيص نحو تشغيل المروحة واتصال المشتت الحراري وتدفق الهواء في العلبة والظروف المحيطة وعبء العمل.
• سلوك الملحق غير المتوقع: ميزة تختلف عن حالتها المتوقعة يوجه التشخيص نحو توافق طراز Raspberry Pi والملاءمة الفيزيائية وإعداد البرامج وحالة الملحق.

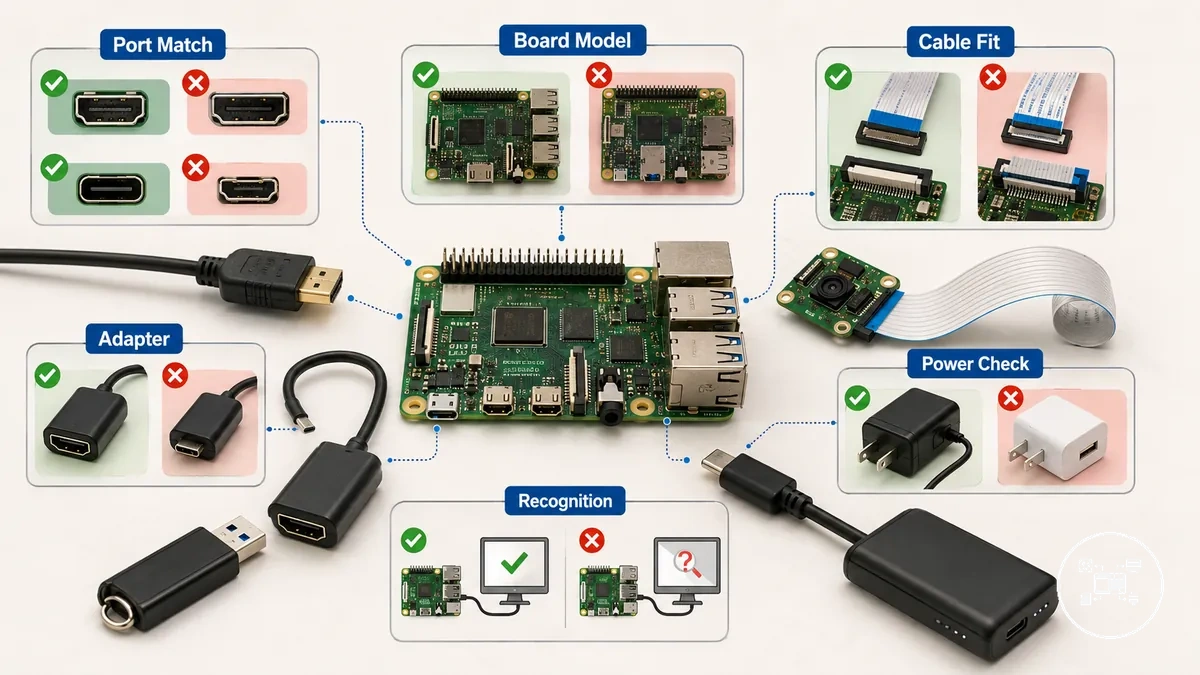

التحقق من توافق وتوصيلات ملحقات Raspberry Pi

يتم تحديد توافق ملحقات Raspberry Pi من خلال ما إذا كان نوع الملحق يتطابق مع طراز اللوحة الصحيح والمنافذ والملاءمة الفيزيائية ومتطلبات الطاقة وحالة التوصيل. الملحق الذي لا يستوفي أحد متطلبات التوافق هذه قد يفشل في العمل حتى عندما يكون الجهاز نفسه سليمًا، لذا يجب إكمال فحوصات التوافق والتوصيل قبل تشخيص عطل في الملحق.

وفقًا لوثائق Raspberry Pi، يستبدل Raspberry Pi 5 موصلي CSI وDSI كاملي الحجم السابقين بموصلات MIPI مدمجة أصغر، مما يتطلب كابلات محول متوافقة عند استخدام العديد من وحدات الكاميرا والشاشات السابقة لـ Raspberry Pi. تحدد Raspberry Pi أيضًا أن تشغيل الملحق يعتمد على استخدام الموصل الصحيح واتجاه الكابل والمحول المدعوم والطاقة المتاحة وطراز اللوحة وليس على الملاءمة الفيزيائية وحدها. تغطي فحوصات توافق مشاكل الملحقات الأوسع نطاقًا بشكل منفصل، بينما يركز هذا القسم فقط على التحقق المتعلق باستكشاف المشاكل.

تغطي فحوصات توافق مشاكل الملحقات الأوسع نطاقًا بشكل منفصل، بينما يركز هذا القسم فقط على التحقق المتعلق باستكشاف المشاكل.

على سبيل المثال، وفقًا لـ Raspberry Pi، يمكن لـ Raspberry Pi 5 الذي يعمل بمزود الطاقة الرسمي USB-C بقدرة 5 فولت و5 أمبير تفعيل وضع الطاقة الأعلى للأجهزة الطرفية USB، بينما يمكن لمزودات الطاقة الأقل سعة تقليل الطاقة المتاحة للملحقات المتصلة. محرك أقراص SSD USB الذي ينقطع في ظل حالة طاقة غير كافية يشير بالتالي إلى مشكلة توافق أو متطلبات طاقة بدلاً من تأكيد تعطل ملحق التخزين.

محرك أقراص SSD USB الذي ينقطع في ظل حالة طاقة غير كافية يشير بالتالي إلى مشكلة توافق أو متطلبات طاقة بدلاً من تأكيد تعطل ملحق التخزين.

تحقق من شروط التوافق والتوصيل التالية قبل التحقيق في أعطال ملحقات محددة:

• الملاءمة الفيزيائية: تأكد من أن شكل الموصل ونوع الملحق يتطابقان مع منفذ Raspberry Pi المخصص.
• طراز اللوحة: تحقق من أن الملحق يدعم بشكل صريح إصدار Raspberry Pi المستخدم.
• المنافذ والكابل: تأكد من تثبيت المنفذ الصحيح واتجاه الكابل وأي محول مطلوب بشكل آمن.
• متطلبات الطاقة: تأكد من أن مزود الطاقة يمكنه توفير طاقة كافية لكل من Raspberry Pi والملحقات المتصلة في ظل حالة التشغيل الحالية.
• التعرف على الإشارة: تحقق من أن نظام Raspberry Pi OS يكتشف الملحق المتصل بعد اكتمال فحوصات التوافق والتوصيل.
• حالة الإعداد: أعد فحص كل توصيل بعد إجراء أي تغييرات لاستبعاد أخطاء التثبيت قبل استنتاج أن الملحق معطل.

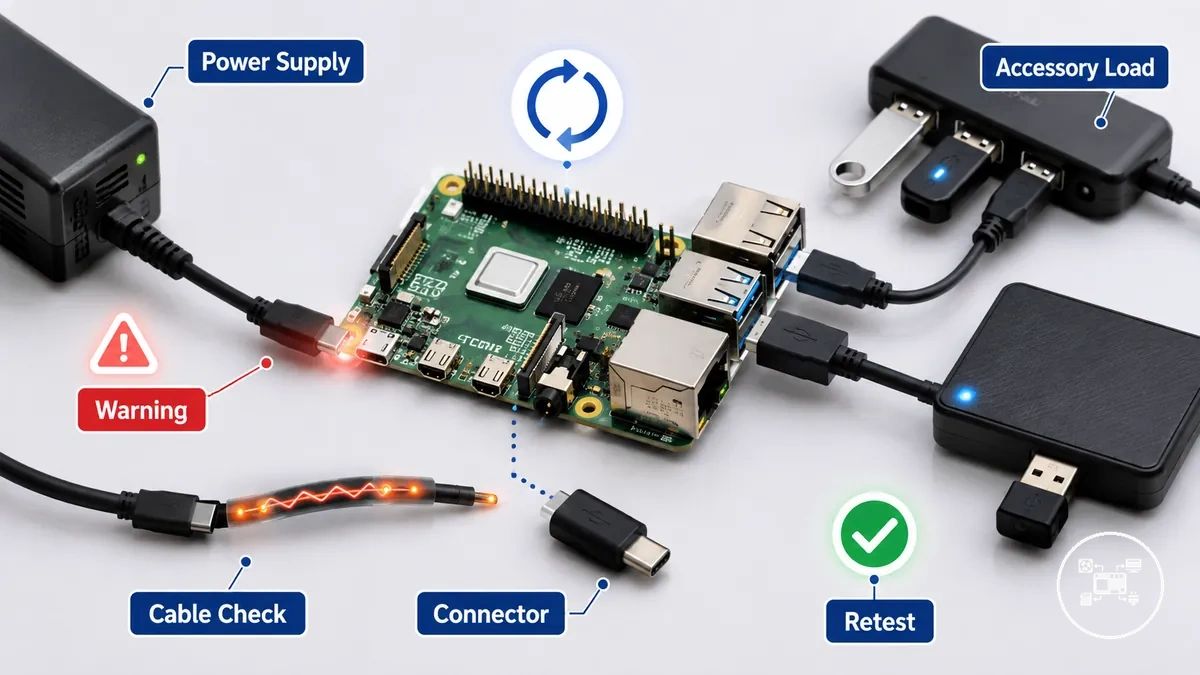

مشاكل الطاقة ومشاكل مزود الطاقة في Raspberry Pi

تحدث مشاكل الطاقة في Raspberry Pi عندما يؤثر توصيل طاقة غير مستقر على اللوحة أو الملحقات المتصلة، مما ينتج أعراضًا مثل إعادة التشغيل غير المتوقعة أو تحذيرات انخفاض الجهد أو انقطاع USB أو التشغيل المتقطع. وفقًا لوثائق Raspberry Pi، تتطلب لوحات Raspberry Pi مزود طاقة منظم بجهد 5 فولت، لذا يجب تشخيص مزود الطاقة والكابل والموصل وحمل الملحق قبل استبدال أي ملحق لأن الأعراض المتطابقة يمكن أن تنشأ من عدم استقرار الطاقة وليس من عطل في العتاد.

يمكن أن ينتج عدم استقرار الطاقة عن سعة تيار غير كافية، أو انخفاض الجهد الناتج عن مقاومة الكابل، أو موصل USB-C أو micro-USB غير محكم، أو حمل ملحق يتجاوز الطاقة المتاحة لطراز Raspberry Pi المتصل. تحدد Raspberry Pi أن Raspberry Pi 5 يمكنه توفير طاقة أعلى للأجهزة الطرفية USB فقط عند تشغيله بمزود طاقة USB-C متوافق بقدرة 5 فولت و5 أمبير؛ مزودات الطاقة ذات السعة الأقل تقلل الطاقة المتاحة للأجهزة الطرفية USB. تغطي مشاكل ملحقات الطاقة معلومات أكثر تفصيلاً بشكل منفصل لأن هذا القسم يركز على استكشاف المشاكل بدلاً من اختيار الطاقة.

تغطي مشاكل ملحقات الطاقة معلومات أكثر تفصيلاً بشكل منفصل لأن هذا القسم يركز على استكشاف المشاكل بدلاً من اختيار الطاقة.

على سبيل المثال، وفقًا لوثائق Raspberry Pi، قد يعرض Raspberry Pi تحذير انخفاض الجهد أو يعيد التشغيل بشكل غير متوقع عندما ينخفض جهد اللوحة عن الحد التشغيلي بسبب مقاومة الكابل أو توصيل طاقة غير كافٍ، حتى لو كان تصنيف التيار المعلن لمحول الطاقة يبدو مناسبًا. إعادة الاختبار بمزود طاقة وكابل متوافقين معروفين يساعد في تحديد ما إذا كان العارض الملاحظ يتبع مكونات الطاقة أم يبقى مع Raspberry Pi والملحق المتصل، مما يوفر اتجاهًا تشخيصيًا أكثر أمانًا قبل الاستبدال.

إعادة الاختبار بمزود طاقة وكابل متوافقين معروفين يساعد في تحديد ما إذا كان العارض الملاحظ يتبع مكونات الطاقة أم يبقى مع Raspberry Pi والملحق المتصل، مما يوفر اتجاهًا تشخيصيًا أكثر أمانًا قبل الاستبدال.

استخدم الفحوصات التشخيصية التالية قبل استنتاج أن ملحق الطاقة معطل:

• إعادة التشغيل غير المتوقعة: تحقق من أن مزود الطاقة يوفر خرجًا منظمًا مستقرًا بجهد 5 فولت تحت حمل الملحق الحالي.
• تحذير انخفاض الجهد: افحص الكابل والموصل بحثًا عن تلف أو توصيلات غير محكمة أو مقاومة زائدة يمكن أن تقلل الجهد الموصل.
• انقطاع ملحق USB: تحقق مما إذا كانت الأجهزة الطرفية المتصلة تتجاوز طاقة USB المتاحة لطراز Raspberry Pi وإعداد الطاقة.
• بدء التشغيل المتقطع: أعد الاختبار بمزود طاقة وكابل متوافقين معروفين لتحديد ما إذا كان العارض يتبع مسار الطاقة.
• عدم الاستقرار العشوائي: افصل الملحقات غير الأساسية وأعد توصيلها بشكل فردي لتحديد ما إذا كان إجمالي حمل الملحق يساهم في مشكلة الطاقة.
• الأعراض المستمرة: إذا بقي السلوك نفسه بعد تأكيد مكونات طاقة متوافقة، استمر في تشخيص لوحة Raspberry Pi أو الملحق المتأثر لأن الأعراض المتطابقة يمكن أن يكون لها أسباب غير متعلقة بالطاقة.

مشاكل الشاشة وتوصيلات الكابلات في Raspberry Pi

ينبغي تشخيص مشاكل الشاشة وتوصيلات الكابلات في Raspberry Pi من خلال فحص مسار الإشارة الكامل، ومنفذ HDMI أو micro HDMI، وتوصيل الكابل، وتوافق المحول، ومدخل الشاشة قبل استبدال أي ملحق شاشة. وفقًا لوثائق Raspberry Pi، يستخدم Raspberry Pi 4 و Raspberry Pi 5 منفذي إخراج micro HDMI، بينما تستخدم الطرازات الأقدم عادةً موصل HDMI كامل الحجم، مما يجعل توافق الموصل متطلبًا خاصًا بالطراز. إذا أدت استعادة مسار الإشارة الصحيح إلى حل فقدان المخرجات، يشير العارض إلى حالة توصيل أو توافق بدلاً من تأكيد عطل في العتاد.

إذا أدت استعادة مسار الإشارة الصحيح إلى حل فقدان المخرجات، يشير العارض إلى حالة توصيل أو توافق بدلاً من تأكيد عطل في العتاد.

تنتج مشاكل الشاشة عادةً عن منفذ HDMI غير صحيح، أو كابل أو محول غير متوافق، أو مدخل شاشة خاطئ، أو موصل غير محكم، أو انقطاع في مسار الإشارة. تحدد وثائق Raspberry Pi أن Raspberry Pi 4 و Raspberry Pi 5 يتطلبان كابل micro HDMI متوافقًا أو محولًا، ويجب تحويل الشاشة المتصلة إلى مدخل HDMI المطابق قبل ظهور إشارة الفيديو. توفر مشاكل الشاشة والكابلات معلومات أوسع حول ملحقات الشاشة وخيارات التوصيل، بينما يركز هذا القسم فقط على استكشاف أعراض الشاشة والتشخيص المتعلق بالكابلات.

استبدال المحول غير المحكم بتوصيل micro HDMI مناسب يعيد إشارة الفيديو دون الحاجة إلى استبدال الشاشة أو الكابل.

على سبيل المثال، وفقًا لوثائق Raspberry Pi، توصيل Raspberry Pi 4 بشاشة بكابل HDMI كامل الحجم عبر محول micro HDMI غير محكم يمكن أن ينتج شاشة "No Signal" حتى عندما يعمل كل من Raspberry Pi والشاشة بشكل صحيح. استبدال المحول غير المحكم بتوصيل micro HDMI مناسب يعيد إشارة الفيديو دون الحاجة إلى استبدال الشاشة أو الكابل.

على سبيل المثال، وفقًا لوثائق Raspberry Pi، توصيل Raspberry Pi 4 بشاشة بكابل HDMI كامل الحجم عبر محول micro HDMI غير محكم يمكن أن ينتج شاشة "No Signal" حتى عندما يعمل كل من Raspberry Pi والشاشة بشكل صحيح.

استخدم الفحوصات التشخيصية التالية قبل استبدال ملحق شاشة أو كابل:

• فقدان المخرجات: تحقق من أن كابل HDMI أو micro HDMI متصل بمنفذ الفيديو الصحيح في Raspberry Pi وأن الشاشة تستخدم مدخل HDMI المطابق.
• شاشة فارغة بعد بدء التشغيل: افحص توصيل الكابل وملاءمة الموصل وتوافق المحول ومسار الإشارة قبل افتراض وجود عطل في الشاشة.
• إشارة متقطعة: افحص كابل HDMI والموصلات بحثًا عن تلف مادي أو ضعف في التلامس أو حركة تقطع نقل الفيديو.
• الشاشة تعمل على شاشة أخرى: استمر في التشخيص مع الشاشة الأصلية أو المدخل المحدد أو مسار الكابل لأن مخرج الفيديو في Raspberry Pi أقل احتمالًا ليكون السبب.
• عودة الإشارة بعد إعادة التوصيل: عودة الشاشة تشير إلى مشكلة توصيل كابل أو توافق بدلاً من تأكيد أن ملحق الشاشة نفسه كان معطلًا.

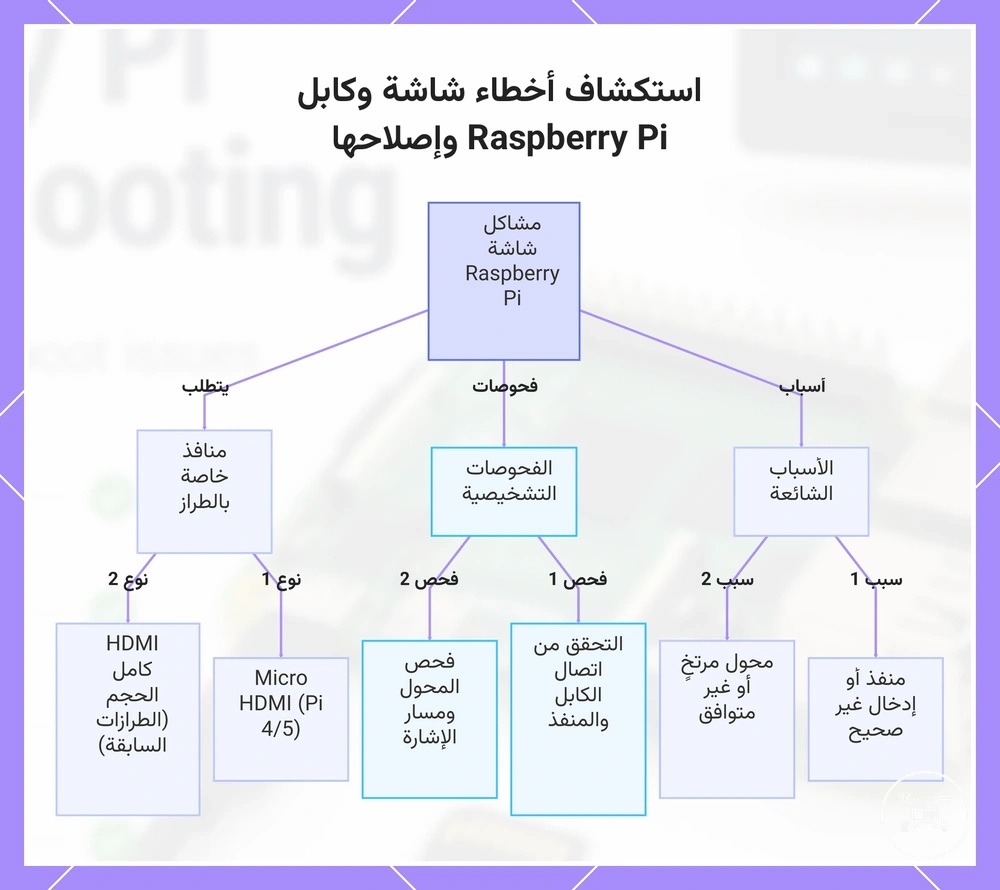

يوضح هذا الرسم البياني الأسباب الشائعة والفحوصات التشخيصية لمشاكل شاشة Raspberry Pi، بما في ذلك متطلبات المنفذ الخاصة بالطراز.

مشاكل ملحقات USB والأجهزة الطرفية في Raspberry Pi

يمكن أن تنتج مشاكل ملحقات USB في Raspberry Pi عن فشل التعرف، أو منفذ أو توصيل غير مناسبين، أو طاقة غير كافية، أو حالة موزع أو محول، أو الجهاز الطرفي نفسه. جهاز USB الذي لا يتم اكتشافه أو ينقطع بشكل متقطع أو يظهر أداءً منخفضًا يجب اختباره في ظل ظروف توصيل وطاقة محكومة قبل اعتباره معطلاً.

يعتمد التعرف على ملحق USB على توصيل منفذ آمن، وتشغيل متوافق، وطاقة متاحة كافية، وسلوك موثوق للموزع أو المحول.

يعتمد التعرف على ملحق USB على توصيل منفذ آمن، وتشغيل متوافق، وطاقة متاحة كافية، وسلوك موثوق للموزع أو المحول. تحدد وثائق Raspberry Pi أن موزع USB 3 الخاص بها يمكنه سحب ما يصل إلى 900 مللي أمبير عند 5 فولت عند تشغيله عبر الناقل، مع توزيع حد الطاقة البالغ 4.5 واط عبر أربعة منافذ فرعية. الجهاز الطرفي الذي يعمل على منفذ مباشر ولكنه يفشل عبر الموزع الذي يعمل بالناقل يشير بالتالي نحو الطاقة المشتركة أو التوصيل العلوي أو مسار المحول بدلاً من تأكيد عطل الملحق.

الجهاز الطرفي الذي يعمل على منفذ مباشر ولكنه يفشل عبر الموزع الذي يعمل بالناقل يشير بالتالي نحو الطاقة المشتركة أو التوصيل العلوي أو مسار المحول بدلاً من تأكيد عطل الملحق.

على سبيل المثال، أربعة أجهزة طرفية متصلة عبر ذلك الموزع الذي يعمل بالناقل تشارك نفس الحد الأعلى البالغ 900 مللي أمبير وليس كل منها يتلقى 900 مللي أمبير، وفقًا لوثائق Raspberry Pi. إذا توقف الاكتشاف المتقطع بعد فصل الأجهزة ذات الحمل الأعلى، فإن النتيجة المتغيرة تحدد حمل الملحق كاتجاه لاستكشاف المشاكل؛ إذا بقي العارض على توصيل مباشر، استمر في فحص الجهاز الطرفي والكابل والمنفذ وحالة التوافق.

على سبيل المثال، أربعة أجهزة طرفية متصلة عبر ذلك الموزع الذي يعمل بالناقل تشارك نفس الحد الأعلى البالغ 900 مللي أمبير وليس كل منها يتلقى 900 مللي أمبير، وفقًا لوثائق Raspberry Pi.

استخدم الفحوصات التالية لفصل فشل التعرف والأداء غير المستقر وحالات التوصيل:

• عدم الاكتشاف: قم بتوصيل ملحق USB مباشرة بمنفذ مناسب آخر؛ التعرف هناك يوجه التشخيص نحو المنفذ الأصلي أو الموزع أو المحول أو مسار التوصيل.
• تعرف متقطع: أعد تركيب الموصل وافحص الكابل أو المحول؛ الاكتشاف المستقر بعد إعادة التوصيل يشير إلى حالة توصيل مادية.
• انقطاع تحت الحمل: قلل عدد الأجهزة الطرفية المتصلة؛ التحسن في الاستقرار يشير إلى أن حد طاقة USB المشترك ساهم في العارض.
• يعمل بدون الموزع: افحص التوصيل العلوي للموزع وحالة الطاقة والتوافق لأن الجهاز الطرفي أظهر تشغيلاً عبر المنفذ المباشر.
• مكتشف بأداء منخفض: قارن التوصيل المباشر والمحول؛ الأداء الأفضل على المنفذ المباشر يحدد الموزع أو المحول أو الكابل أو التوصيل المتفاوض عليه كمجال التشخيص التالي.
• لا تغيير عبر المنافذ: اختبر ملحق USB على نظام آخر متوافق؛ الفشل في كلا الشرطين يقدم دليلاً أقوى على وجود عطل في الملحق أو الكابل.

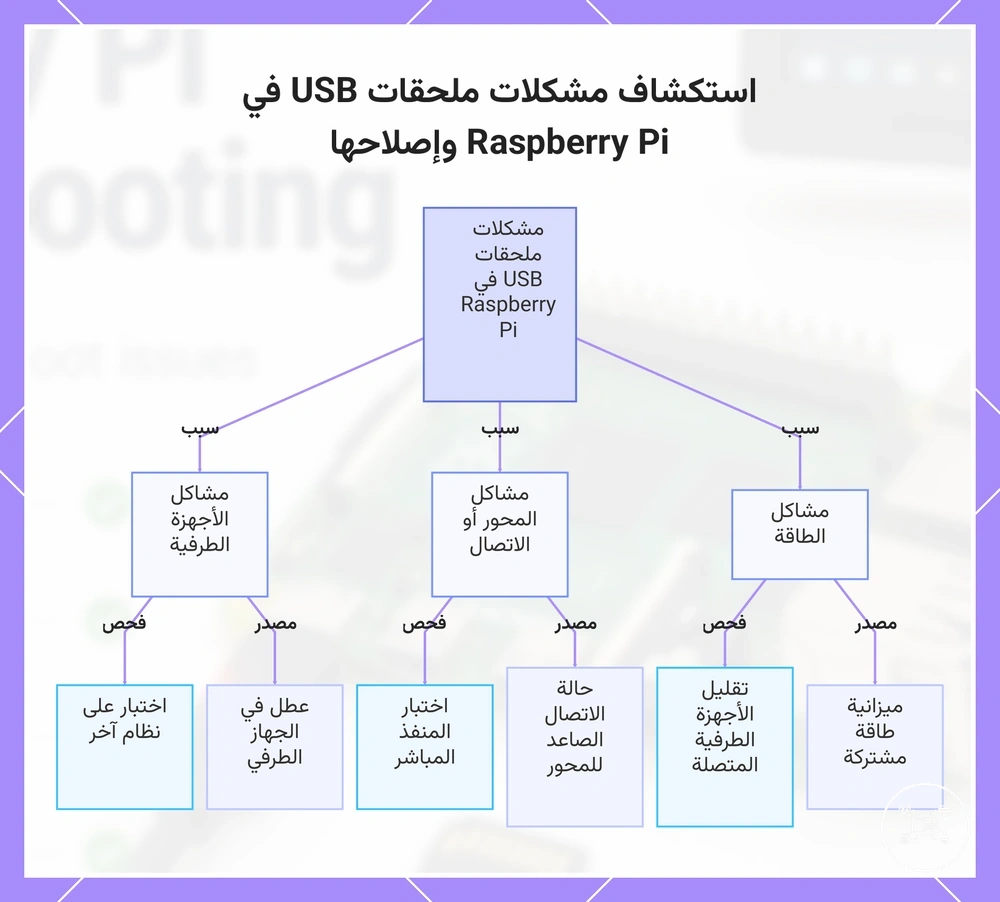

يوضح هذا المخطط الأسباب الشائعة لمشكلات ملحقات USB في Raspberry Pi والفحوصات الرئيسية لعزل المشكلة.

مشاكل التخزين والإقلاع في Raspberry Pi

يمكن أن تنشأ مشاكل التخزين والإقلاع في Raspberry Pi من بطاقة SD أو قارئ البطاقات أو المحول أو توصيل وسائط الإقلاع أو صورة نظام التشغيل أو توصيل الطاقة أو إعداد بدء التشغيل. فشل بدء التشغيل هو عارض إقلاع، وليس تأكيدًا على أن ملحق التخزين معطل. إذا بدأت وسائط إقلاع معروفة بأنها تعمل تحت نفس ظروف الطاقة والإعداد، يصبح مسار التخزين الأصلي هو مسار التشخيص الأساسي.

فشل بدء التشغيل هو عارض إقلاع، وليس تأكيدًا على أن ملحق التخزين معطل.

تعرف وثائق Raspberry Pi وسائط الإقلاع بأنها تخزين غير متطاير يحتوي على صورة نظام تشغيل، وتحدد بطاقة microSD باعتبارها النوع الأكثر شيوعًا؛ كما يمكن للطرازات المدعومة بدء التشغيل من وسائط تخزين USB أو الإقلاع عبر الشبكة أو تخزين NVMe. بالنسبة لمشكلة إقلاع بطاقة SD، تأكد من أن Raspberry Pi Imager كتب الصورة المقصودة، وأن البطاقة مدرجة بالكامل، وأن قارئ البطاقات أو المحول يوفر توصيلاً موثوقًا. الوصول إلى الملفات على كمبيوتر آخر يؤكد أن الوسائط قابلة للقراءة، لكنه لا يؤكد أن الصورة أو بنية الأقسام أو إعداد الإقلاع صالح لطراز اللوحة. تغطي مشاكل التخزين والإقلاع نطاقًا أوسع بشكل منفصل عن تشخيص بدء التشغيل هذا.

تغطي مشاكل التخزين والإقلاع نطاقًا أوسع بشكل منفصل عن تشخيص بدء التشغيل هذا.

تتداخل فحوصات التخزين مع فحوصات الطاقة والإعداد لأن انقطاع الطاقة يمكن أن يوقف بدء التشغيل أو نشاط التخزين، بينما يمكن أن يمنع ترتيب الإقلاع المُعد اختيار وسائط إقلاع سليمة. تذكر وثائق Raspberry Pi أن اللوحات المدعومة توفر أنماطًا خاصة بالطراز لمؤشر LED النشاط أو تشخيصات إقلاع على الشاشة لأعطال بدء التشغيل؛ قارن النمط الملاحظ مع الوثائق الخاصة بالطراز المحدد. أعد الاختبار تحت نفس حالة الإعداد باستخدام وسائط إقلاع معروفة بأنها تعمل وقارئ معروف بأنه يعمل؛ النتيجة المتغيرة تشير نحو بطاقة SD الأصلية أو الصورة أو المحول أو القارئ أو التوصيل، بينما النتيجة غير المتغيرة تُبقي الطاقة والإعداد في مسار التشخيص.

• لا يوجد نشاط لبدء التشغيل: تأكد من أن بطاقة SD أو وسائط الإقلاع الأخرى مدرجة بالكامل وتحتوي على صورة نظام تشغيل مدعومة من طراز Raspberry Pi.
• وسائط الإقلاع غير مكتشفة: أعد تركيب الوسائط وافحص الفتحة أو قارئ البطاقات أو المحول أو توصيل USB؛ الاكتشاف بعد إعادة التركيب يحدد حالة توصيل.
• فشل متكرر في بدء التشغيل: تحقق من نتيجة كتابة الصورة واقرأ الوسائط عبر قارئ بطاقات آخر؛ خطأ القراءة أو التحقق يوجه التشخيص نحو البطاقة أو الصورة أو القارئ أو المحول.
• توقف بدء التشغيل بشكل ثابت: قارن نمط مؤشر LED النشاط أو تشخيص الإقلاع المعروض مع وثائق Raspberry Pi لتحديد المرحلة التي يفشل فيها الوصول إلى وسائط الإقلاع.
• يبدأ باستخدام وسائط معروفة بأنها تعمل: المقارنة الناجحة توجه التشخيص نحو بطاقة SD الأصلية أو صورة نظام التشغيل أو القارئ أو المحول أو توصيل الوسائط.
• يفشل باستخدام وسائط معروفة بأنها تعمل: استمر في فحص توصيل الطاقة وترتيب الإقلاع وإعداد اللوحة لأن النتيجة غير المتغيرة لا تعزل ملحق التخزين باعتباره السبب.

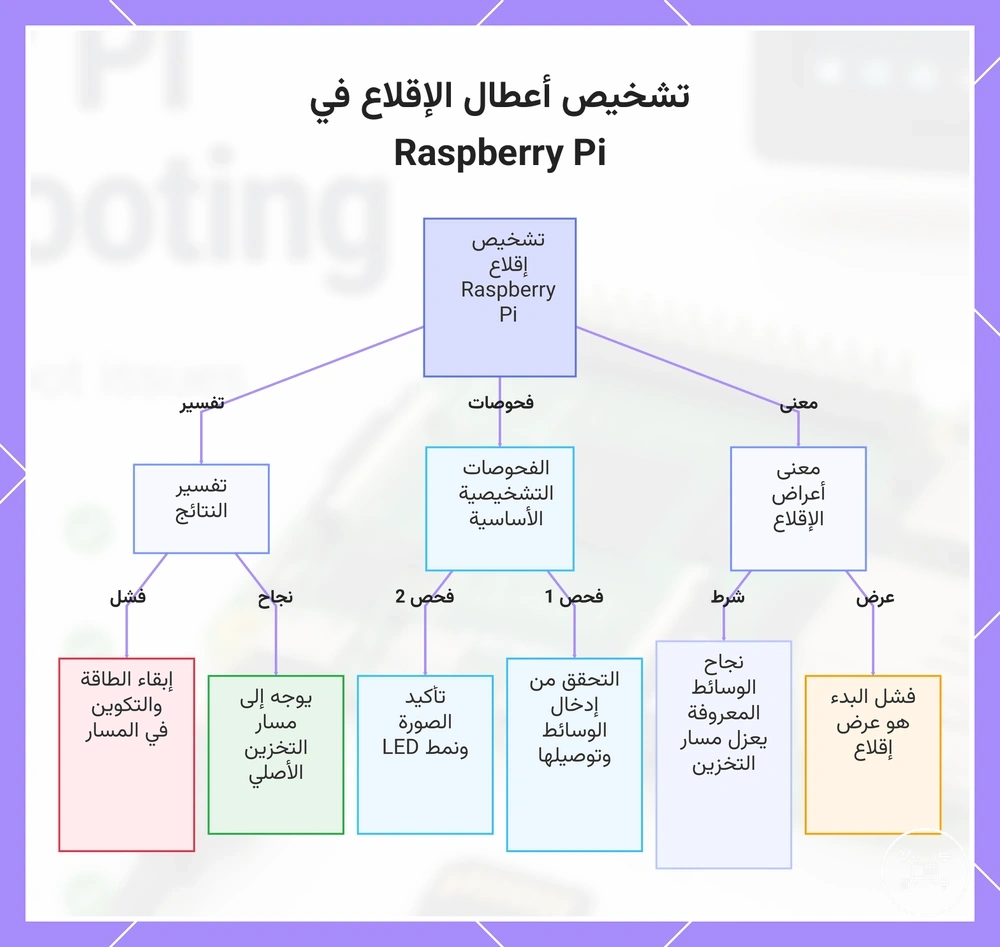

يحدد هذا المخطط المنطق التشخيصي لأعطال الإقلاع في Raspberry Pi، بما في ذلك معنى أعراض الإقلاع، والفحوصات الأساسية، وتفسير النتائج.

مشاكل ارتفاع الحرارة وملحقات التبريد في Raspberry Pi

ينبغي تشخيص ارتفاع حرارة Raspberry Pi من خلال فحص عبء العمل والبيئة وتدفق الهواء في العلبة وحالة ملحق التبريد معًا بدلاً من التعامل مع درجة الحرارة المرتفعة كدليل على تعطل المروحة أو المشتت الحراري. تذكر وثائق Raspberry Pi أن لوحات Raspberry Pi تبدأ خفض تردد المعالج عند 80 درجة مئوية وتطبق مزيدًا من خفض التردد عند 85 درجة مئوية، لذا فإن درجة حرارة قريبة من أي من الحدين تتطلب فحصًا تشخيصيًا حراريًا. إذا انخفضت درجة الحرارة بعد تقليل عبء العمل أو تحسين تدفق الهواء، يشير العارض بعيدًا عن تأكيد وجود عطل في ملحق التبريد.

تغطي مشاكل التبريد وارتفاع الحرارة خصائص ملحقات التبريد، بينما يركز هذا القسم على التشخيص.

يعتمد أداء التبريد على ما إذا كانت المروحة تعمل عند نقاط التشغيل المخصصة لها، ويحافظ المشتت الحراري على تلامسه مع المعالج، وتبقى فتحات العلبة غير مسدودة، وتسمح البيئة المحيطة بتسرب الحرارة. تحدد Raspberry Pi أن مشتت Raspberry Pi 5 النشط ومروحة العلبة يبدآن عند 60 درجة مئوية، ويزيدان السرعة عند 67.5 درجة مئوية، ويصلان إلى السرعة القصوى عند 75 درجة مئوية في ظل الملف الافتراضي المتحكم به عبر البرنامج الثابت. يمكن للغبار أو الفتحات المسدودة أو ضعف تلامس المشتت الحراري أو انفصال المروحة أن يرفع درجة الحرارة، لكن عبء العمل المستمر أو العلبة الساخنة يمكن أن ينتجا نفس العارض الحراري بينما يظل ملحق التبريد يعمل. تغطي مشاكل التبريد وارتفاع الحرارة خصائص ملحقات التبريد، بينما يركز هذا القسم على التشخيص.

إذا انخفضت درجة الحرارة إلى ما دون 75 درجة مئوية بعد فتح الفتحات المسدودة أو تقليل عبء العمل، تحدد النتيجة المتغيرة مساهمة تدفق الهواء أو حالة التشغيل بدلاً من إثبات تعطل الملحق.

على سبيل المثال، Raspberry Pi 5 الذي يصل إلى 75 درجة مئوية بينما تظل مروحته المدارة عبر البرنامج الثابت عند السرعة القصوى قد تجاوز آخر نقطة تشغيل افتراضية للمروحة تحددها Raspberry Pi؛ الاتجاه التصحيحي التالي هو فحص تلامس المشتت الحراري، وتدفق الهواء في العلبة، والغبار، وعبء العمل، ودرجة الحرارة المحيطة بدلاً من افتراض أن سرعة المروحة وحدها غير كافية. إذا انخفضت درجة الحرارة إلى ما دون 75 درجة مئوية بعد فتح الفتحات المسدودة أو تقليل عبء العمل، تحدد النتيجة المتغيرة مساهمة تدفق الهواء أو حالة التشغيل بدلاً من إثبات تعطل الملحق.

استخدم الفحوصات التالية لربط كل عارض حراري باتجاه تشخيصي:

• درجة الحرارة تصل إلى 80 درجة مئوية: تأكد من تشغيل المروحة وتدفق الهواء وتلامس المشتت الحراري وعبء العمل والظروف المحيطة لأن Raspberry Pi تحدد 80 درجة مئوية كحد خفض تردد المعالج الأولي.
• درجة الحرارة تقترب من 85 درجة مئوية: أوقف عبء العمل غير الأساسي وافحص مسار التبريد لأن Raspberry Pi تطبق مزيدًا من خفض التردد عند 85 درجة مئوية.
• المروحة لا تبدأ عند 60 درجة مئوية على Raspberry Pi 5: افحص موصل المروحة والانسدادات والملف المتحكم به عبر البرنامج الثابت وحالة الملحق لأن 60 درجة مئوية هي نقطة البداية الافتراضية الموثقة لمشتت Raspberry Pi 5 النشط ومروحة العلبة.
• درجة حرارة مرتفعة مع تركيب مشتت حراري: تحقق من أن المشتت الحراري مثبت بإحكام على المكونات المقصودة وأن مادة الواجهة الحرارية تحافظ على تلامس كامل.
• ارتفاع درجة الحرارة داخل العلبة: افحص الفتحات المسدودة وتراكم الغبار وموضع الكابلات وتدفق الهواء في العلبة؛ انخفاض درجة الحرارة عند فتح العلبة يشير إلى قيد في تدفق الهواء.
• ارتفاع درجة الحرارة فقط تحت عبء عمل مستمر: قلل عبء العمل في ظل نفس الظروف البيئية؛ الانخفاض القابل للقياس يحدد الطلب على المعالجة كجزء من الحالة الحرارية.
• استمرار ارتفاع الحرارة بعد فحوصات التبريد: تابع التشخيص مع البيئة المحيطة وتصميم العلبة وعبء العمل وحالة الطاقة وتشغيل اللوحة لأن النتيجة غير المتغيرة لا تعزل ملحق التبريد باعتباره السبب.

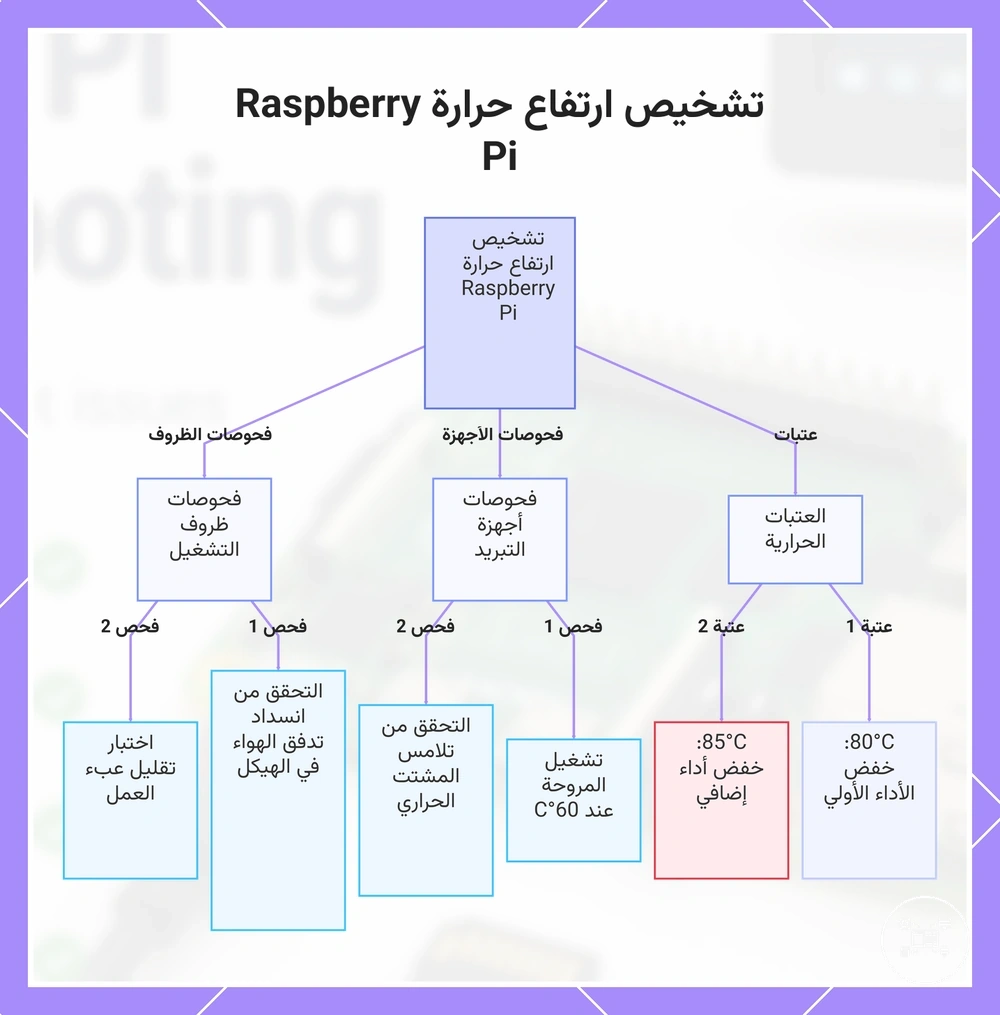

يوضح هذا المخطط الفحوصات التشخيصية الرئيسية لارتفاع حرارة Raspberry Pi، مرتبة حسب العتبات الحرارية، وفحوصات أجهزة التبريد، وعوامل ظروف التشغيل.

تشخيص الملحقات المعطلة قبل الاستبدال

يجب استبدال الملحق المعطل فقط بعد أن يظهر التشخيص أن نفس العارض يتبع الملحق في ظل ظروف طاقة وتوصيل وإعداد وتشغيل متوافقة معروفة. اختبار واحد فاشل لا يثبت وجود عطل في العتاد لأن مشكلة قابلة للإصلاح يمكن أن تنتج نفس النتيجة. يتطلب قرار الاستبدال بالتالي دليلاً قابلاً للتكرار يعزل الملحق عن إعداد Raspberry Pi.

يتطلب قرار الاستبدال بالتالي دليلاً قابلاً للتكرار يعزل الملحق عن إعداد Raspberry Pi.

أعد اختبار الملحق بعد استعادة التوصيل والطاقة والتوافق وظروف الإعداد المطلوبة، ثم غير متغيرًا واحدًا فقط في كل مرة. قارن النتيجة مع كابل أو محول أو منفذ أو مصدر طاقة أو ملحق متوافق معروف مع إبقاء طراز Raspberry Pi والإعداد دون تغيير. إذا اختفى العارض بعد تغيير شرط داعم واحد، تشير نتيجة الاختبار إلى ذلك الشرط بدلاً من الملحق. إذا تبع العارض الملحق بشكل متكرر بينما يعمل الجزء المقارن تحت نفس الظروف، تدعم الأدلة تشخيص عطل في العتاد.

إذا اختفى العارض بعد تغيير شرط داعم واحد، تشير نتيجة الاختبار إلى ذلك الشرط بدلاً من الملحق.

تتضمن المشكلة القابلة للإصلاح توصيلًا غير محكم، أو محولًا غير متوافق، أو طاقة غير كافية، أو إعدادًا غير مدعوم، أو ملاءمة غير صحيحة، أو حالة تركيب يمكن تصحيحها دون استبدال الملحق. تحدث نتيجة غير مؤكدة عندما تتغير عدة متغيرات معًا أو لا يمكن تكرار العارض، لذا يظل السبب غير معزول. يوجد عطل محتمل في العتاد عندما يفشل الملحق في شرطي اختبار متوافقين معروفين ويعمل ملحق مقارن بشكل طبيعي في كليهما.

تحدث نتيجة غير مؤكدة عندما تتغير عدة متغيرات معًا أو لا يمكن تكرار العارض، لذا يظل السبب غير معزول.

استخدم فحوصات القرار هذه قبل اعتبار عطل الملحق مؤكدًا:

• حالة توصيل قابلة للإصلاح: أعد تركيب الملحق وأعد اختباره في المنفذ الصحيح؛ التشغيل الطبيعي بعد إعادة التوصيل يدعم مشكلة قابلة للإصلاح.
• حالة توافق قابلة للإصلاح: استبدل كابلًا أو محولاً أو واجهة واحدة متوافقة معروفة؛ اختفاء العارض يوجه التشخيص نحو المكون الداعم الأصلي.
• نتيجة اختبار غير مؤكدة: أعد الاختبار مع تغيير شرط واحد فقط؛ السلوك غير المتسق أو غير القابل للتكرار لا يعزل ملحقًا معطلاً.
• نتيجة خاصة بالملحق: اختبر الملحق في إعداد ثانٍ متوافق معروف؛ نفس العارض المتكرر يعزز الأدلة على أن العطل يتبع الملحق.
• نتيجة مقارنة: اختبر ملحقًا متوافقًا معروفًا تحت الظروف الأصلية؛ التشغيل الناجح يترك الملحق الأصلي كالمتغير الرئيسي المتبقي.
• حالة استبدال محتملة: فكر في الاستبدال عندما يتبع العارض الملحق عبر شرطين متوافقين ويعمل الملحق المقارن في كليهما.

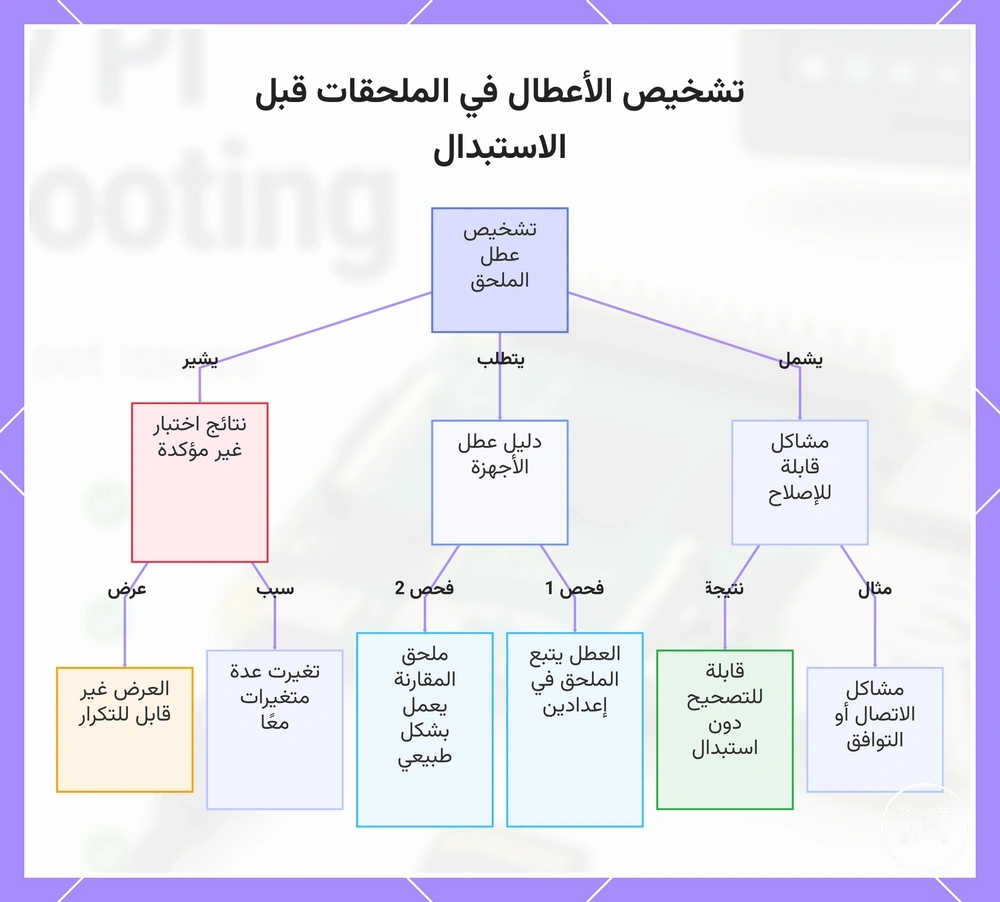

يوضح هذا المخطط كيفية تحديد ما إذا كان عطل الملحق مشكلة قابلة للإصلاح أم عطلاً في الأجهزة يتطلب الاستبدال.

استبدال ملحقات Raspberry Pi التي لا يمكن إصلاحها

يكون استبدال الملحقات مناسبًا فقط عندما يترك استكشاف المشاكل عطلًا مؤكدًا أو مشكلة غير محلولة تتبع الملحق باستمرار في ظل ظروف متوافقة معروفة. يجب أن يستند قرار الاستبدال إلى دور الملحق الفاشل ونتيجة التشخيص والتحسن المتوقع بدلاً من عارض واحد. بمجرد تبرير الاستبدال، تصبح متطلبات التوافق المرشح الأساسي.

بمجرد تبرير الاستبدال، تصبح متطلبات التوافق المرشح الأساسي.

يجب أن تتطابق سمات البديل مع طراز لوحة Raspberry Pi والمنفذ أو الموصل ومتطلبات الطاقة والملاءمة الفيزيائية وحالة التشغيل ودور الملحق المقصود. يجب أن يقتصر التحسن المتوقع على الوظيفة التي عزلتها عملية التشخيص؛ استبدال كابل شاشة فاشل قد يعيد مسار الإشارة، لكنه لا يعالج حالة طاقة أو إعداد غير ذات صلة. يكون جزء الاستبدال مناسبًا بالتالي فقط عندما يستوفي شرط التوافق الذي تم التحقق منه ويعيد الوظيفة المتأثرة دون إحداث عدم تطابق جديد في التوصيل أو الطاقة.

إعادة الاستخدام معقولة عندما يظل الملحق موثوقًا في دور متوافق آخر ولا تنطبق حالة العطل الأصلية هناك.

يعد الإصلاح الخيار الأفضل التالي عندما يؤثر العطل المعزول على جزء يمكن إصلاحه بأمان ويمكن إعادة اختبار الملحق بعد الإصلاح. إعادة الاستخدام معقولة عندما يظل الملحق موثوقًا في دور متوافق آخر ولا تنطبق حالة العطل الأصلية هناك. الاستبدال هو الخيار الأقوى عندما يبقى العطل المؤكد بعد الاختبار المتكرر ولا يمكن للملحق أداء دوره المقصود بشكل موثوق.

الاستبدال هو الخيار الأقوى عندما يبقى العطل المؤكد بعد الاختبار المتكرر ولا يمكن للملحق أداء دوره المقصود بشكل موثوق.

استخدم مؤشرات القرار هذه بعد أن يثبت التشخيص أن الإصلاح أو إعادة الاستخدام أو الاستبدال مطلوب:

• عطل مؤكد: استبدل الملحق عندما يتبع الفشل نفسه عبر ظروف متوافقة معروفة ويعمل ملحق مقارن في ظل تلك الظروف.
• متطلب التوافق: طابق البديل مع طراز اللوحة والمنفذ والموصل وحالة الطاقة والملاءمة الفيزيائية ودور الملحق المقصود.
• التحسن المتوقع: حدد النتيجة المطلوبة كاستعادة للوظيفة المعزولة، مثل إخراج الإشارة أو اكتشاف الجهاز أو الوصول إلى الإقلاع أو توصيل الطاقة أو تشغيل التبريد.
• حالة الإصلاح: اختر الإصلاح عندما يكون الجزء المعطل قابلًا للتحديد وقابلًا للصيانة بأمان وقابلاً للتحقق من خلال اختبار متكرر.
• حالة إعادة الاستخدام: أعد استخدام الملحق فقط عندما يؤكد الاختبار تشغيلًا موثوقًا في الدور المتوافق المقترح ولا يكون العطل الأصلي ذا صلة بذلك الدور.
• حالة غير محلولة: تابع التشخيص عندما يبقى نفس العارض مع بديل متوافق لأن مكونًا آخر أو حالة إعداد تبقى في مسار العطل.
