علب Raspberry Pi: الحماية والتوافق وخيارات التبريد
علبة Raspberry Pi هي غلاف واقٍ مصمم لإيواء لوحة Raspberry Pi مع الحفاظ على إمكانية الوصول إلى منافذها وموصلاتها وميزات التبريد. يجب تقييم علب Raspberry Pi باستخدام أربعة معايير رئيسية: التوافق مع طراز Raspberry Pi المحدد، والحماية المادية، وقدرة التبريد، والخلوص الكافي للملحقات المتصلة. وفقًا لشركة Raspberry Pi Ltd.، فإن كل جيل من أجهزة Raspberry Pi له أبعاد لوحة مختلفة وتخطيطات موصلات ومواقع فتحات تثبيت، لذلك لا ينبغي افتراض أن علبة مصممة لطراز واحد تناسب طرازًا آخر.
علبة Raspberry Pi هي غلاف واقٍ مصمم لإيواء لوحة Raspberry Pi مع الحفاظ على إمكانية الوصول إلى منافذها وموصلاتها وميزات التبريد.
تحدد علب Raspberry Pi بيئة التشغيل للوحة من خلال حماية المكونات الإلكترونية من التلامس العرضي والغبار والصدمات الميكانيكية البسيطة مع السماح للعتاد بالعمل ضمن ظروفه الحرارية المقصودة. يتم تحديد توافق العلبة حسب طراز اللوحة الدقيق، ووحدات HAT أو لوحات التوسعة المثبتة، والمشتتات الحرارية، وعتاد التبريد النشط، وأجهزة التخزين، وكابلات العرض، والأجهزة الطرفية الأخرى المتصلة، وليس حسب علامة Raspberry Pi التجارية وحدها. تقوم هذه المقالة بتقييم علب Raspberry Pi من خلال علاقات التوافق والحماية والملاءمة والتبريد هذه قبل مناقشة خصائص العلبة الفردية.
يعتمد أداء التبريد على تصميم الغلاف وليس على وجود الغلاف وحده.
يعتمد أداء التبريد على تصميم الغلاف وليس على وجود الغلاف وحده. وفقًا لشركة Raspberry Pi Ltd.، فإن المبرد النشط الرسمي لـ Raspberry Pi 5 يجمع بين مشتت حراري من الألومنيوم ومنفاخ يتم التحكم في درجة حرارته لـ Raspberry Pi 5، بينما تعتمد العلب السلبية على فتحات التهوية أو المواد الموصلة للحرارة أو المشتتات الحرارية المدمجة لتبديد الحرارة. على سبيل المثال، يتطلب Raspberry Pi 5 المزود بالمبرد النشط الرسمي علبة مصممة خصيصًا لاستيعاب هذا المبرد، بينما لا توفر العديد من علب Raspberry Pi 4 المدمجة خلوصًا داخليًا كافيًا، مما يجعل طراز اللوحة وعتاد التبريد معيارين متساويين في الأهمية للتوافق.
جدول المحتويات
علب Raspberry Pi وواقياتها لحماية اللوحة

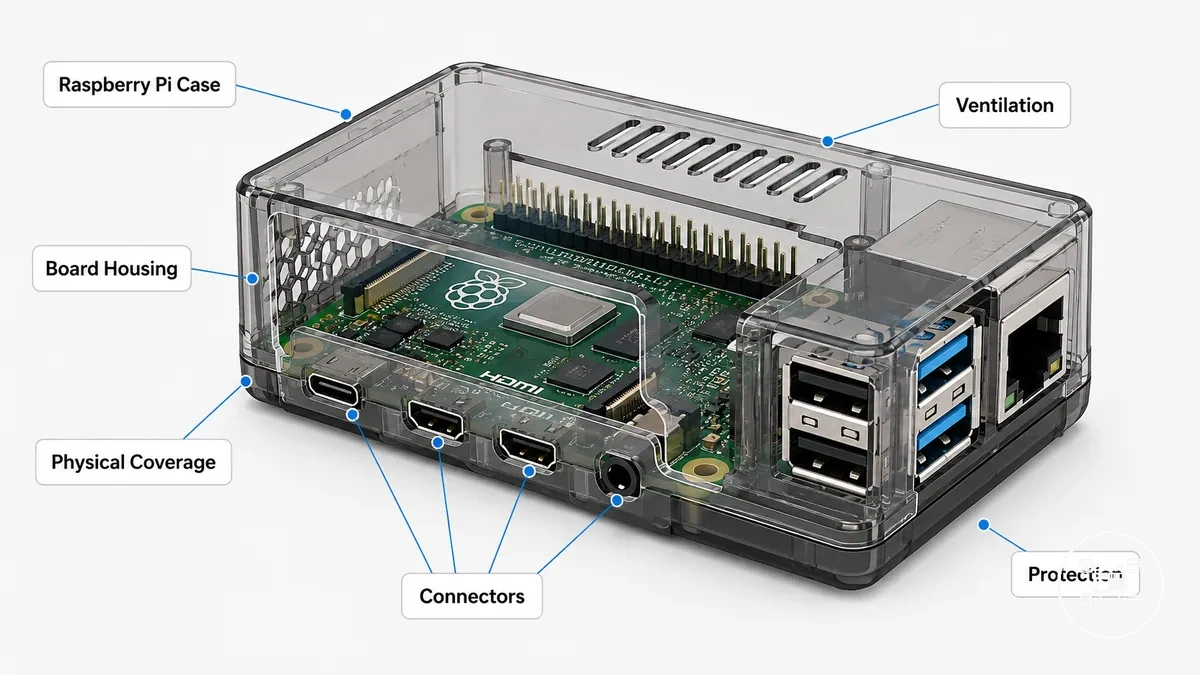

علبة Raspberry Pi أو واقيها هو غلاف واقٍ يحتوي على لوحة Raspberry Pi مع توفير تغطية مادية وإمكانية الوصول إلى الموصلات الخارجية ومساحة لعتاد التبريد المتوافق. وفقًا لشركة Raspberry Pi Ltd.، فإن العلب الرسمية مصممة هندسيًا لطرازات Raspberry Pi محددة لأن أبعاد اللوحة ومواقع الموصلات وتخطيطات فتحات التثبيت تختلف بين الأجيال. تعمل علبة Raspberry Pi بشكل أساسي على حماية اللوحة الدائرة من التلامس العرضي والتعرض الخفيف للغبار والصدمات الميكانيكية البسيطة، لكن درجة الحماية تعتمد على مادة الغلاف وتصميمه الهيكلي والتهوية وليس على وجود علبة فقط.
ملحقات Raspberry Pi هي إضافات عتادية تعمل على توسيع أو تزويد أو تبريد أو تثبيت أو حماية نظام Raspberry Pi، وعلبة Raspberry Pi هي الملحق المخصص تحديدًا لإيواء اللوحة وحمايتها ماديًا. قبل مقارنة المواد أو تصاميم التبريد، من المفيد إدراك أن بناء الغلاف يحدد مقدار تغطية اللوحة، وما إذا كانت دبابيس GPIO تظل مكشوفة، وما إذا كان يمكن تركيب المشتتات الحرارية أو التبريد النشط.
وفقًا لشركة Raspberry Pi Ltd. ومواصفات الشركات المصنعة من PiShop US وSunFounder، تتوفر الواقيات بتصاميم مغلقة وجيدة التهوية ومن الألومنيوم والأكريليك والمتوافقة مع المراوح، حيث يوفر كل منها تغطية مادية واستيعاب تبريد مختلفين. على سبيل المثال، علبة Raspberry Pi 5 الرسمية مصممة خصيصًا للوحة Raspberry Pi 5 وتدعم المبرد النشط الرسمي، بينما لا يوفر واقي Raspberry Pi 4 نفس التخطيط الداخلي أو محاذاة الموصلات لـ Raspberry Pi 5، مما يوضح أن الحماية تعتمد على كل من تصميم الغلاف وطراز اللوحة المقصود.
أنواع علب Raspberry Pi وموادها

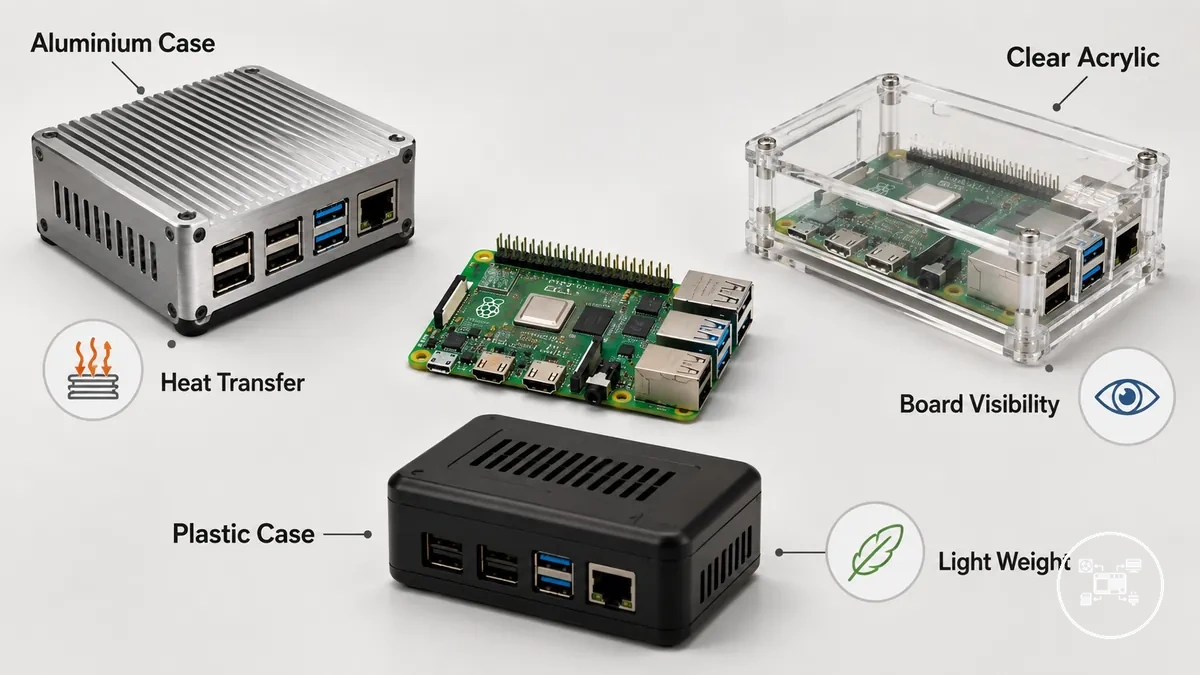

تُصنف أنواع علب Raspberry Pi بشكل أساسي حسب مادة الغلاف وتصميمه الهيكلي، وتحدد هذه الخصائص التوازن بين الحماية المادية وسهولة الوصول والوزن والإدارة الحرارية. وفقًا لشركة Raspberry Pi Ltd.، فإن العلب الرسمية تُصنع لأجيال محددة من لوحات Raspberry Pi لأن أبعاد اللوحة وتخطيطات الموصلات تختلف بين الطرازات. أكثر مواد العلب شيوعًا هي الألومنيوم والأكريليك والبلاستيك المقولب، وكل منها يدعم ظروف تشغيل مختلفة بدلاً من أن يمثل خيارًا متفوقًا عالميًا.
تصبح الاختلافات الرئيسية بين المواد أكثر وضوحًا عند مقارنة كيفية دعم كل غلاف للاستخدام اليومي.
تصبح الاختلافات الرئيسية بين المواد أكثر وضوحًا عند مقارنة كيفية دعم كل غلاف للاستخدام اليومي.
- علبة الألومنيوم: يوفر الألومنيوم صلابة ميكانيكية عالية وتوصيلًا حراريًا عاليًا، مما يسمح للعديد من التصاميم بنقل حرارة المعالج إلى الغلاف عبر وسادات حرارية. وفقًا لشركة Raspberry Pi Ltd. والشركات المصنعة المعروفة للواقيات، تُختار علب الألومنيوم عادةً لأحمال العمل المستمرة حيث يكون تبديد الحرارة السلبي مفيدًا، على الرغم من أنها أثقل وزنًا من بدائل البلاستيك أو الأكريليك.
- العلبة الشفافة: تعطي علب الأكريليك الشفافة الأولوية للرؤية من خلال كشف لوحة Raspberry Pi ورأس GPIO ومؤشرات LED والمكونات الداخلية مع توفير حماية أساسية من التلامس العرضي والغبار. وزنها المنخفض يجعلها مناسبة للمشاريع التعليمية والعروض التوضيحية والأنظمة النموذجية التي تتطلب فحصًا متكررًا.
- العلبة الواقية: توازن العلب الواقية المقولبة بالحقن من ABS أو البولي كربونات بين الوزن الخفيف ومقاومة الصدمات وسهولة الوصول إلى المنافذ الخارجية. وفقًا لشركة Raspberry Pi Ltd.، فإن العلب البلاستيكية الرسمية مصممة هندسيًا لتتطابق مع مواقع الموصلات ونقاط التثبيت لطراز Raspberry Pi المقصود، مما يساعد في الحفاظ على تركيب مباشر دون تعديل اللوحة.
يؤثر اختيار المواد على ظروف التشغيل العملية من خلال خصائص فيزيائية قابلة للقياس بدلاً من الادعاءات التسويقية. على سبيل المثال، تبلغ الموصلية الحرارية للألومنيوم حوالي 205 واط/(م·ك)، بينما تبلغ للأكريليك حوالي 0.2 واط/(م·ك)، مما يجعل الألومنيوم أكثر فعالية بشكل كبير في توصيل الحرارة بعيدًا عن المكونات عندما يكون الغلاف مصممًا كمشتت حراري. تلك القيم، المذكورة في مراجع المواد الهندسية القياسية، تفسر لماذا تدعم علب الألومنيوم التبريد السلبي بشكل أكثر فعالية، بينما تعطي العلب الشفافة من الأكريليك والعلب البلاستيكية الواقية الأولوية للرؤية والوزن المنخفض والتعامل اليومي بدلاً من نقل الحرارة.
توافق علب Raspberry Pi مع اللوحات والملحقات
يعتمد توافق علبة Raspberry Pi على مطابقة الغلاف لطراز لوحة Raspberry Pi الصحيح والتحقق من أن الملحقات المثبتة تناسب العلبة. وفقًا لشركة Raspberry Pi Ltd.، تستخدم Raspberry Pi 5 وRaspberry Pi 4 Model B وسلسلة Raspberry Pi Zero ومنتجات Compute Module أبعاد لوحة مختلفة وتخطيطات موصلات ومواقع فتحات تثبيت، لذلك لا ينبغي افتراض أن علبة مصنوعة لعائلة واحدة تناسب أخرى. لذلك يجب تأكيد توافق علبة Raspberry Pi باستخدام طراز اللوحة والملاءمة الميكانيكية والملحقات المثبتة قبل الشراء أو التركيب.
لذلك يجب تأكيد توافق علبة Raspberry Pi باستخدام طراز اللوحة والملاءمة الميكانيكية والملحقات المثبتة قبل الشراء أو التركيب.
استخدم التحقق من توافق العلب للتحقق من الملاءمة قبل اختيار علبة Raspberry Pi:
- طراز اللوحة: طابق العلبة مع طراز Raspberry Pi الدقيق لأن حجم PCB وموضع الموصلات ومواقع فتحات التثبيت تختلف بين أجيال اللوحات وفقًا لشركة Raspberry Pi Ltd.
- محاذاة التثبيت: تحقق من محاذاة جميع فتحات التثبيت مع اللوحة بحيث يمكن تثبيتها دون إجهاد ميكانيكي أو تعديل.
- خلوص HAT: تحقق من الارتفاع الداخلي للعلبة إذا تم تركيب HAT أو HAT PoE أو لوحة توسعة GPIO أو أي ملحق آخر مرصوف. غالبًا لا يمكن إغلاق العلب منخفضة الارتفاع عند تركيب لوحات توسعة كاملة الارتفاع.
- ملاءمة ملحقات التبريد: تأكد من وجود خلوص كافٍ للمشتتات الحرارية والمبرد النشط لـ Raspberry Pi 5 وتجميعات المراوح وكابلات الكاميرا ومحولات SSD وكابلات الشريط الخاصة بالعرض لأن هذه المكونات قد تمنع إغلاق الغلاف.
- إمكانية الوصول إلى المنافذ: تأكد من محاذاة فتحات العلبة مع كل واجهة مطلوبة، بما في ذلك USB وHDMI وEthernet وGPIO والكاميرا والعرض والطاقة وبطاقة microSD عند الاقتضاء.
يجب تقييم التوافق لتكوين العتاد الكامل بدلاً من اللوحة وحدها. على سبيل المثال، تحدد شركة Raspberry Pi Ltd. أن المبرد النشط الرسمي لـ Raspberry Pi 5 مصمم حصريًا لـ Raspberry Pi 5، لذلك تتطلب علبة Raspberry Pi 5 التي تستوعب المبرد خلوصًا داخليًا أكبر مما توفره العديد من علب Raspberry Pi 4. وبالمثل، قد تصبح اللوحة التي تناسب العلبة ماديًا غير متوافقة إذا تجاوز HAT كامل الارتفاع أو مشتت حراري كبير الحجم المساحة الداخلية المتاحة للغلاف، مما يجعل أبعاد الملحقات بنفس أهمية توافق اللوحة.
يجب تقييم التوافق لتكوين العتاد الكامل بدلاً من اللوحة وحدها.

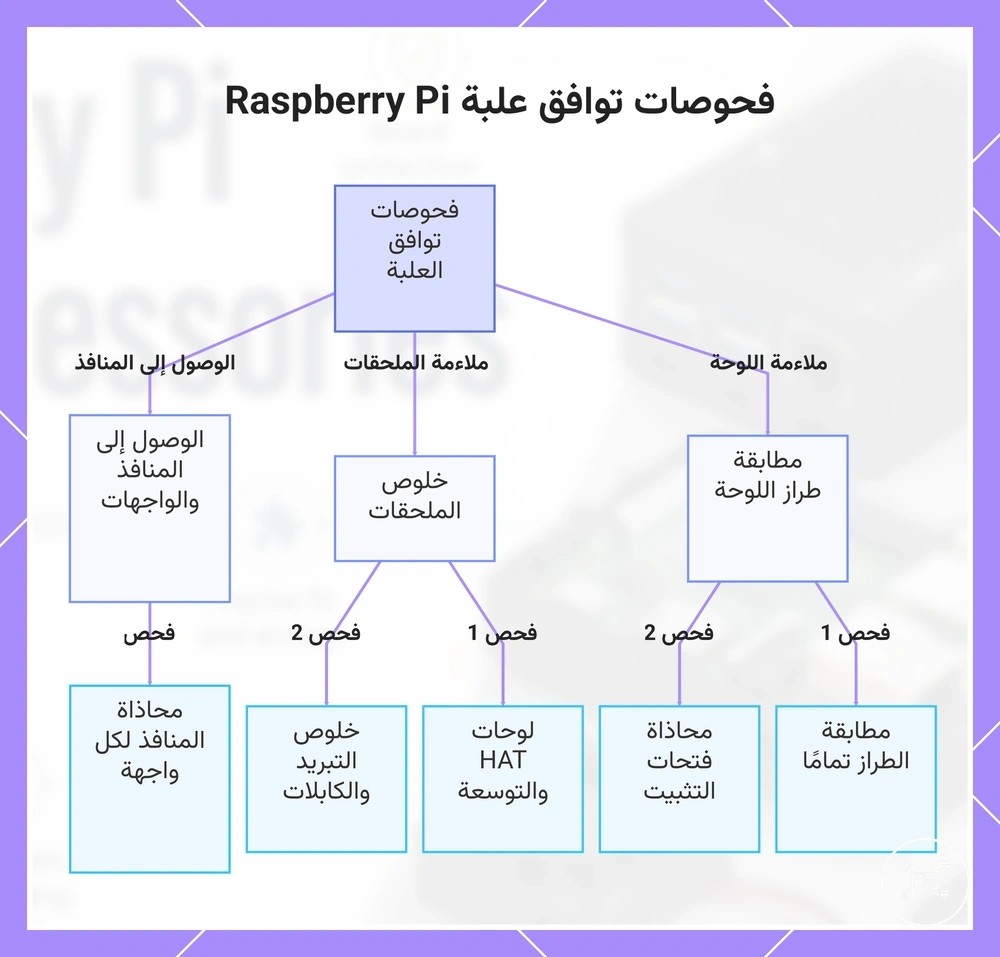

يوضح هذا المخطط الفحوصات الرئيسية للتحقق من توافق العلبة مع Raspberry Pi، بما في ذلك مطابقة طراز اللوحة، وخلوص الملحقات، والوصول إلى المنافذ.
الوصول إلى المنافذ ودعم التوسعة في علب Raspberry Pi
يحدد الوصول في علبة Raspberry Pi ما إذا كان الغلاف يسمح أو يقيد الاستخدام المادي للمنافذ الخارجية للوحة ورأس GPIO وموصلات الكابلات الشريطية وعتاد التوسعة. وفقًا لشركة Raspberry Pi Ltd.، تختلف مواقع الموصلات بين أجيال Raspberry Pi، وتتضمن Raspberry Pi 5 رأس GPIO ذا 40 دبوسًا ومنفذي micro-HDMI وأربعة منافذ USB وGigabit Ethernet وموصلي MIPI بأربعة مسارات لوحدات الكاميرا أو العرض وموصل PCIe FFC وموصلات مروحة وبطارية RTC مخصصة. لذلك يجب أن يتطابق الغلاف مع طراز اللوحة المقصود وأن يكشف عن كل واجهة مطلوبة للعتاد المثبت بدلاً من افتراض وصول شامل عبر جميع لوحات Raspberry Pi.
لذلك يجب أن يتطابق الغلاف مع طراز اللوحة المقصود وأن يكشف عن كل واجهة مطلوبة للعتاد المثبت بدلاً من افتراض وصول شامل عبر جميع لوحات Raspberry Pi.
استخدم فحوصات الوصول إلى الكابلات مع العلب لتقييم إمكانية الوصول للغلاف قبل التركيب:
- فتحات المنافذ: تحقق من محاذاة الفتحات مع واجهات USB وHDMI وEthernet والطاقة والصوت وبطاقة microSD في اللوحة عند الاقتضاء. محاذاة الموصلات خاصة بالطراز وفقًا لشركة Raspberry Pi Ltd.
- الوصول إلى GPIO: تأكد من أن الغلاف يترك رأس GPIO ذا 40 دبوسًا في متناول اليد إذا كانت أسلاك التوصيل أو لوحات التوصيل أو HATs ستُوصل. تحدد شركة Raspberry Pi Ltd. أن علبة Raspberry Pi 5 الرسمية توفر وصولاً قابلاً للإزالة إلى GPIO مع بقاء اللوحة مثبتة.
- خلوص HAT: تحقق من أن الغلاف يوفر مساحة رأسية كافية للوحات التوسعة المثبتة فوق رأس GPIO. تحد الأغطية منخفضة الارتفاع من التركيب عندما يتجاوز ارتفاع HAT المجمّع الخلوص الداخلي المتاح المحدد من قبل الشركة المصنعة للعلبة.
- توجيه الكابلات: تأكد من توفر فتحات مخصصة أو قنوات توجيه لكابلات كاميرا MIPI وكابلات الشريط الخاصة بالعرض وكابلات PCIe FFC أو أسلاك المروحة بحيث لا تُثنى الكابلات بشكل حاد أو تُحصر بين ألواح الغلاف.
- دعم التوسعة: تأكد من أن المشتتات الحرارية والمبردات النشطة ومحولات SSD ولوحات التوسعة المثبتة لا تعيق الوصول إلى المنافذ أو تمنع إغلاق الغلاف بعد التجميع.
على سبيل المثال، يتطلب Raspberry Pi 5 المكوّن مع HAT GPIO واحد وكابل كاميرا MIPI واحد وصولاً متزامنًا إلى رأس GPIO ذي 40 دبوسًا وأحد موصلي MIPI للوحة المحددين من قبل شركة Raspberry Pi Ltd. إذا وفر الغلاف فتحات خارجية لـ USB وHDMI ولكن لا يوجد قسم GPIO قابل للإزالة أو فتحة توجيه كابلات، تظل اللوحة قابلة للتشغيل للاستخدام المكتبي ولكن لا يمكن تركيب عتاد التوسعة دون فتح العلبة أو استبدالها.

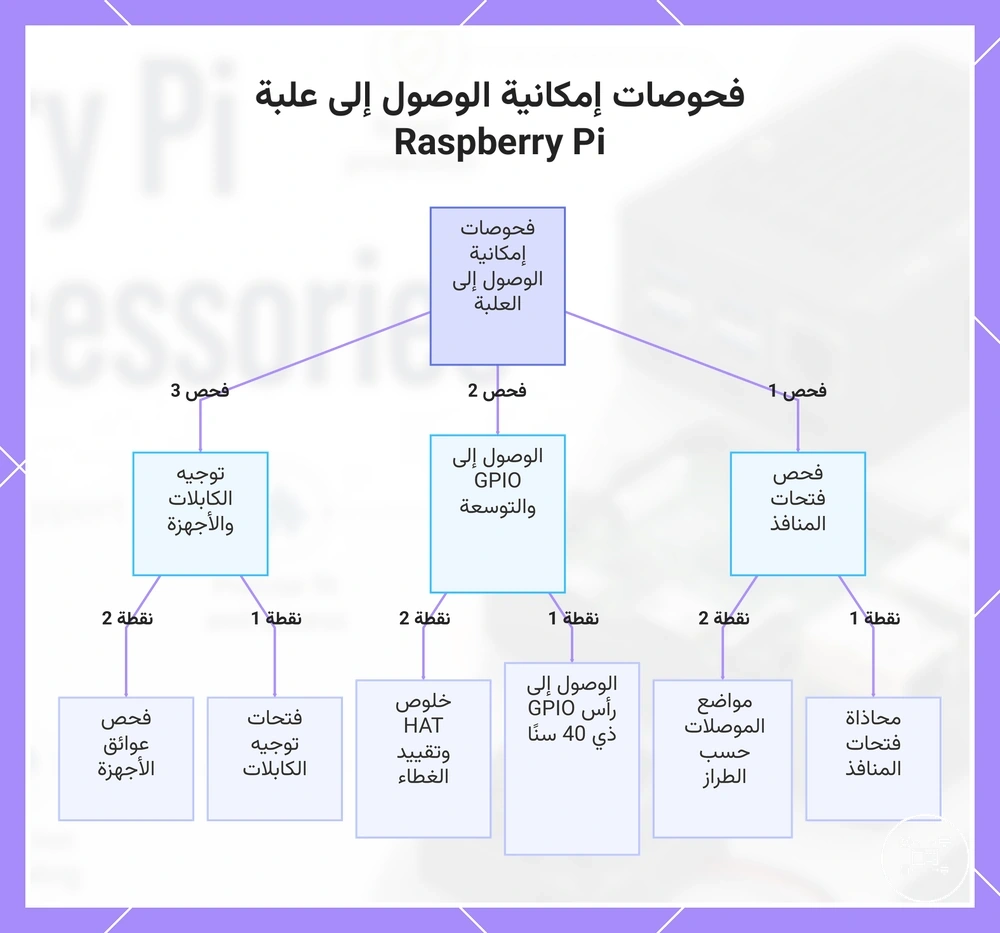

يوضح هذا المخطط الفحوصات الرئيسية لتقييم ما إذا كانت علبة Raspberry Pi توفر وصولاً مناسبًا إلى المنافذ وGPIO والأجهزة التوسعية والكابلات قبل التثبيت.
يوضح هذا المخطط الفحوصات الرئيسية لتقييم ما إذا كانت علبة Raspberry Pi توفر وصولاً مناسبًا إلى المنافذ وGPIO والأجهزة التوسعية والكابلات قبل التثبيت.
ميزات التبريد في علب Raspberry Pi
يدعم تبريد علبة Raspberry Pi الإدارة الحرارية من خلال ثلاث ميزات على مستوى الغلاف: فتحات تدفق هواء للتهوية، وتبديد الحرارة السلبي باستخدام مواد موصلة للحرارة، وتثبيت مروحة نشطة مدمجة. وفقًا لشركة Raspberry Pi Ltd.، تتضمن علبة Raspberry Pi 5 الرسمية قنوات تدفق هواء مدمجة وهي متوافقة مع المبرد النشط لـ Raspberry Pi، بينما تعتمد تصاميم الواقيات الأخرى على فتحات تهوية أو بناء معدني للمساعدة في إزالة الحرارة. تعتمد فائدة التبريد على تصميم الغلاف وحمل عمل المعالج والبيئة المحيطة وما إذا كانت مسارات تدفق الهواء تظل غير معاقة.
تدير تصاميم العلب المختلفة الحرارة بطرق مختلفة.
تدير تصاميم العلب المختلفة الحرارة بطرق مختلفة. تعزز العلب جيدة التهوية الحمل الحراري الطبيعي بالسماح للهواء الدافئ بالهروب عبر الفتحات، على الرغم من أنها لا تحرك الهواء بنشاط. تدعم علب الألومنيوم التبريد السلبي عندما تخلق الوسادات الحرارية اتصالًا مباشرًا بين المعالج والغلاف، مما يسمح للحرارة بالانتشار عبر الجسم المعدني. توفر العلب المتوافقة مع المراوح تدفق هواء نشط عن طريق تحريك الهواء عبر الغلاف، لكن فعاليتها تعتمد على وجود فتحات سحب وطرد كافية وخلوص داخلي كافٍ حول المروحة والمشتت الحراري. تحدد شركة Raspberry Pi Ltd. أن المبرد النشط الرسمي لـ Raspberry Pi يجمع بين مشتت حراري من الألومنيوم ومنفاخ يتم التحكم في درجة حرارته مخصصًا لـ Raspberry Pi 5.
يجب أن تتوافق أداء التبريد مع ظروف التشغيل المتوقعة بدلاً من مادة الغلاف وحدها.
يجب أن تتوافق أداء التبريد مع ظروف التشغيل المتوقعة بدلاً من مادة الغلاف وحدها. على سبيل المثال، يضع Raspberry Pi 5 الذي يقوم بتجميع البرامج أو معالجة الفيديو باستمرار حملاً مستمرًا على جميع أنوية المعالجة الأربعة، مما يجعل الغلاف ذو تدفق الهواء غير المعاق أو دعم المبرد النشط الرسمي أكثر ملاءمة من الغلاف المغلق المصمم للحماية المادية فقط. يجب على القراء الذين يقارنون التبريد وتدفق الهواء داخل العلب تقييم ما إذا كان الغلاف يوفر تهوية أو اتصالًا حراريًا سلبيًا أو دعم مروحة مدمجة قبل اختيار عتاد تبريد إضافي.

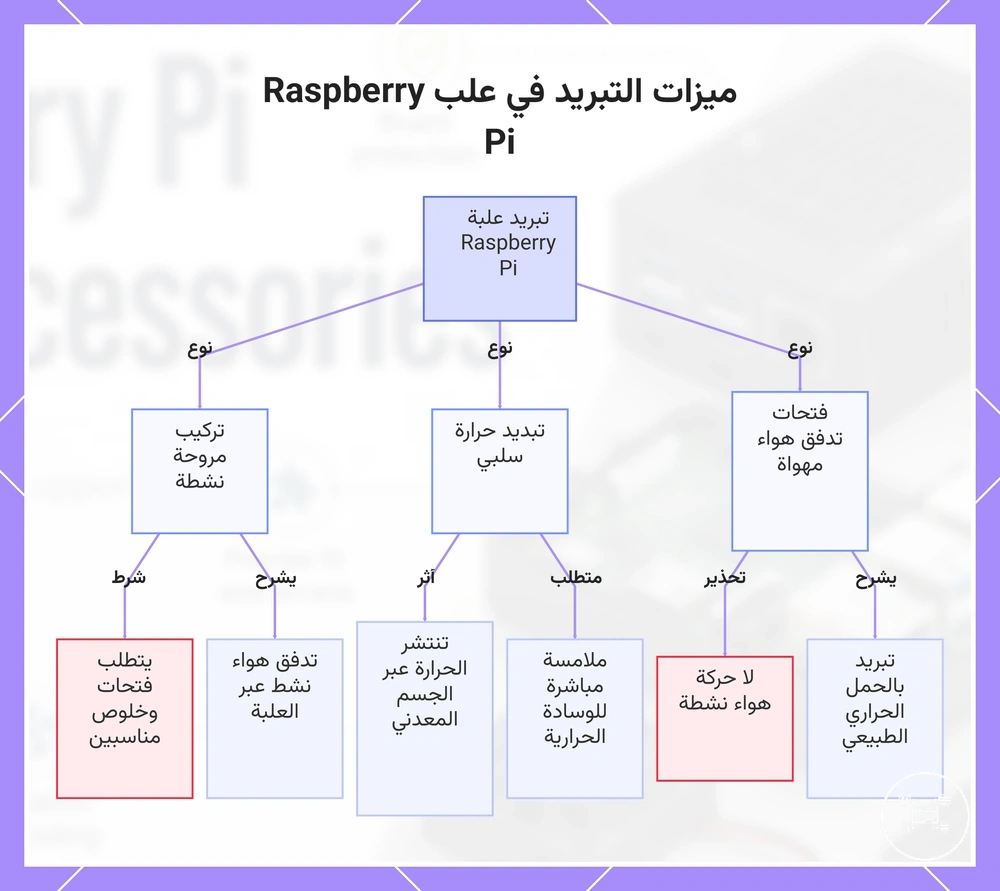

يوضح هذا المخطط ميزات التبريد الرئيسية الثلاث في علب Raspberry Pi: الفتحات المهواة، تبديد الحرارة السلبي، وتركيب المروحة النشط، إلى جانب آلياتها ومتطلباتها.
يوضح هذا المخطط ميزات التبريد الرئيسية الثلاث في علب Raspberry Pi: الفتحات المهواة، تبديد الحرارة السلبي، وتركيب المروحة النشط، إلى جانب آلياتها ومتطلباتها.
اختيار علبة Raspberry Pi لمتطلبات الإعداد المختلفة
يجب أن يعتمد اختيار علبة Raspberry Pi على أربعة معايير رئيسية: توافق اللوحة، والحماية المادية، وإمكانية الوصول إلى الموصلات، ودعم التبريد. وفقًا لشركة Raspberry Pi Ltd.، فإن العلب الرسمية مصممة لطرازات Raspberry Pi محددة لأن أبعاد اللوحة ومواقع الموصلات والملحقات المدعومة تختلف بين الأجيال. لذلك تعتمد العلبة المناسبة على تكوين العتاد الكامل، بما في ذلك HATs المثبتة وعتاد التبريد وأجهزة التخزين وبيئة التشغيل المقصودة.
لذلك تعتمد العلبة المناسبة على تكوين العتاد الكامل، بما في ذلك HATs المثبتة وعتاد التبريد وأجهزة التخزين وبيئة التشغيل المقصودة.
استخدم قائمة التحقق هذه قبل تركيب ملحقات العلبة لتقييم ما إذا كانت علبة Raspberry Pi تتطابق مع إعدادك:
- الحماية: اختر علبة مغلقة عندما سيتم نقل اللوحة أو تعريضها للمناولة المتكررة، أو تصميمًا مفتوحًا عندما يكون الوصول المادي غير المقيد مطلوبًا للتطوير أو الاختبار.
- التوافق: طابق الغلاف مع طراز Raspberry Pi الدقيق وتأكد من أن نمط فتحات التثبيت وتخطيط الموصلات والأبعاد الداخلية تدعم العتاد المجمّع. تحدد شركة Raspberry Pi Ltd. تخطيطات ميكانيكية مختلفة لـ Raspberry Pi 5 وRaspberry Pi 4 Model B وRaspberry Pi Zero ومنتجات Compute Module.
- الوصول: تحقق من بقاء جميع الواجهات المطلوبة في متناول اليد، بما في ذلك USB وHDMI وEthernet وGPIO وموصلات الشريط للكاميرا أو العرض ومدخل الطاقة وبطاقة microSD القابلة للإزالة عند الاقتضاء.
- التوسعة: تحقق من أن الغلاف يوفر خلوصًا رأسيًا كافيًا لـ HATs ومحولات SSD والمشتتات الحرارية أو المبرد النشط لـ Raspberry Pi. إذا كانت الملحقات المثبتة تمنع إغلاق الغطاء أو تسد الموصلات، فإن العلبة غير مناسبة لهذا التكوين.
- دعم التبريد: اختر تصاميم جيدة التهوية أو سلبية أو مدعومة بمروحة وفقًا لعبء العمل المتوقع. تحدد شركة Raspberry Pi Ltd. أن علبة Raspberry Pi 5 الرسمية تدعم المبرد النشط لـ Raspberry Pi، بينما تعتمد العلب الأبسط على فتحات التهوية أو تبديد الحرارة السلبي.
على سبيل المثال، يمكن لنظام سطح مكتب Raspberry Pi 5 الذي يستخدم فقط الأجهزة الطرفية عبر USB وEthernet وHDMI أن يعطي الأولوية للحماية المادية والوصول غير المعاق إلى المنافذ، بينما يتطلب نظام تطوير يستخدم HAT GPIO واحد وكابل كاميرا MIPI واحد خلوص توسعة مثبتًا ومساحة لتوجيه الكابلات. يستفيد الخادم الذي يعمل باستمرار من غلاف مصمم لتدفق هواء مستدام، بينما قد يعطي مشروع تعليمي محمول الأولوية للحماية خفيفة الوزن وسهولة الوصول للفحص. يشمل الاستخدام طويل الأمد أيضًا تنظيف فتحات التهوية والتحقق من عتاد التبريد، مما يجعل صيانة علب Raspberry Pi اعتبارًا مهمًا عند اختيار الغلاف.

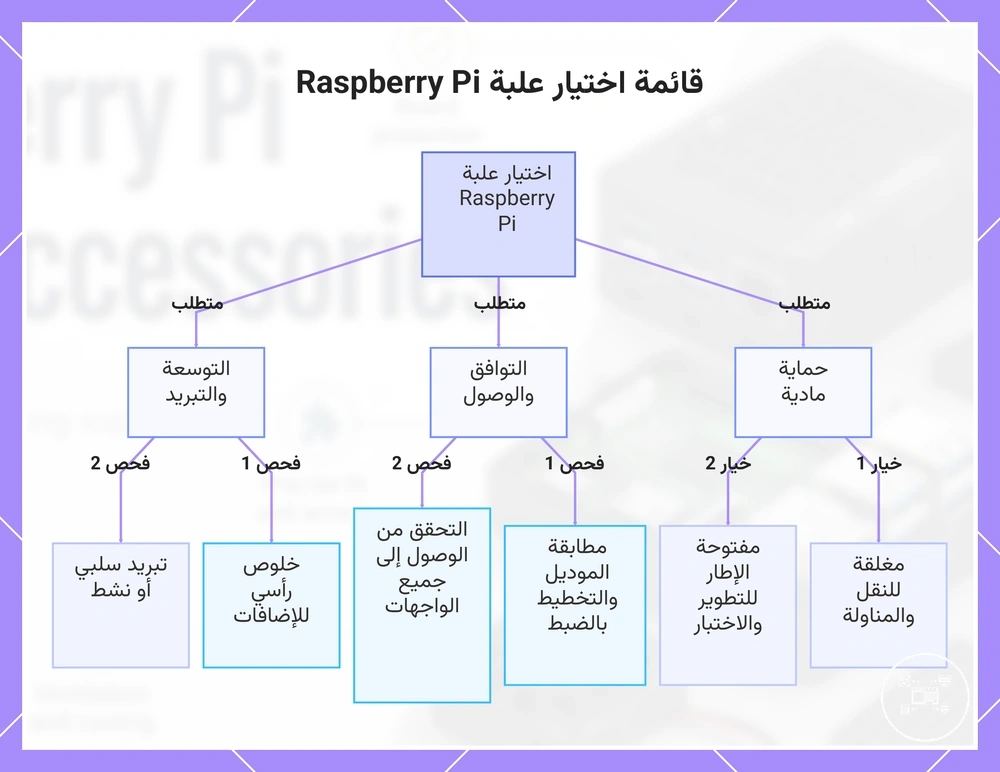

يوضح هذا المخطط المعايير الرئيسية وعناصر قائمة التحقق لاختيار علبة Raspberry Pi بناءً على تكوين الأجهزة وسيناريو الاستخدام الخاص بك.
يوضح هذا المخطط المعايير الرئيسية وعناصر قائمة التحقق لاختيار علبة Raspberry Pi بناءً على تكوين الأجهزة وسيناريو الاستخدام الخاص بك.
