ملحقات GPIO لـ Raspberry Pi: لوحات التوسعة و HATs والاتصالات

ملحقات GPIO لـ Raspberry Pi هي مكونات أجهزة تعمل على توسيع واجهة GPIO ذات 40 سنًا في لوحة Raspberry Pi، مما يتيح لها التواصل مع الأجهزة الخارجية مثل المستشعرات والشاشات والمرحلات والمحركات ووحدات الاتصال عبر منافذ GPIO. تشمل هذه الملحقات لوحات التوسعة ولوحات HAT ولوحات التوزيع ومكونات التوصيل التي تعرض إشارات GPIO أو تنظمها أو توسعها لتطبيقات أجهزة مختلفة. وفقًا لمواصفات HAT من شركة Raspberry Pi Ltd.، فإن HAT (جهاز مثبت فوق اللوحة) هي لوحة إضافية مصممة للاتصال عبر رأس GPIO ذي 40 سنًا في Raspberry Pi باستخدام أبعاد ميكانيكية محددة ومواصفات EEPROM تعريفية، بينما لا يُطلب من ملحقات GPIO الأخرى اتباع هذا المعيار. تحدد هذه المقدمة النطاق العام لملحقات GPIO لـ Raspberry Pi بدلاً من التركيب أو التهيئة أو استكشاف الأخطاء وإصلاحها.

تحدد هذه المقدمة النطاق العام لملحقات GPIO لـ Raspberry Pi بدلاً من التركيب أو التهيئة أو استكشاف الأخطاء وإصلاحها.

تدعم ملحقات GPIO لـ Raspberry Pi طرقًا مختلفة لتوصيل لوحة Raspberry Pi بالأجهزة الخارجية، وتعتمد الملحقات المناسبة على طراز اللوحة وتخطيط رأس GPIO ودعم البرامج والمتطلبات الكهربائية للجهاز المتصل. تضيف لوحات التوسعة عادةً دوائر واجهة أو تبسط التوصيلات، وتوفر لوحات HAT توسعات أجهزة قياسية تُركب مباشرةً على رأس توسعة GPIO، بينما تعيد لوحات التوزيع تنظيم منافذ GPIO في تخطيطات تسهل النمذجة الأولية أو توصيل الدوائر الخارجية. وفقًا لشركة Raspberry Pi Ltd.، يحتوي رأس GPIO القياسي على 40 سنًا في لوحات Raspberry Pi كاملة الحجم الحالية التي تدعم مواصفات HAT، مما يجعل الرأس المادي نقطة الاتصال المشتركة للعديد من ملحقات GPIO. للقراء المهتمين باستكشاف نظام Raspberry Pi الأوسع، يضع مركز ملحقات Raspberry Pi ملحقات GPIO ضمن النطاق الأوسع لتوسعات أجهزة Raspberry Pi مع إبقاء هذه الصفحة مركزة على غرضها وفئاتها وأدوار التوصيل الخاصة بها.

جدول المحتويات⌄

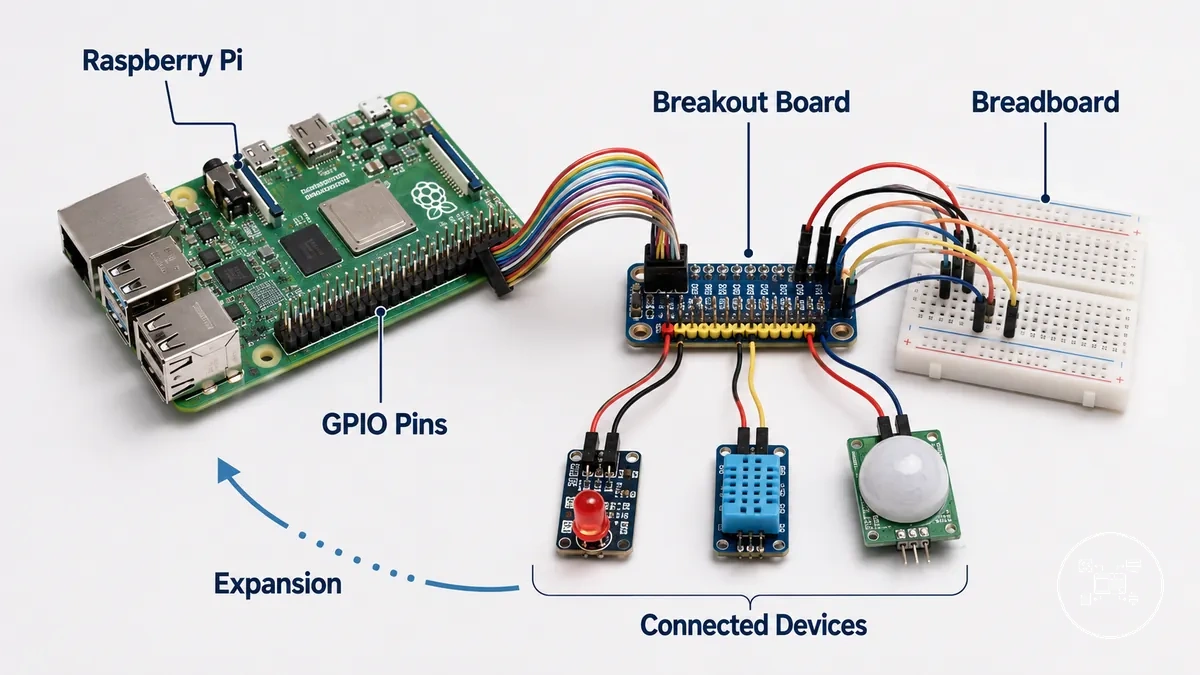

فهم ملحقات GPIO لـ Raspberry Pi ودورها

ملحقات GPIO لـ Raspberry Pi هي مكونات أجهزة تتصل بمنافذ GPIO في لوحة Raspberry Pi لتوسيع تفاعل اللوحة مع الأجهزة المتصلة من خلال وظائف الإدخال أو الإخراج أو الاتصال أو الواجهة. توفر وظائف توسعة من خلال عرض إشارات GPIO أو تبسيط التوصيلات الكهربائية أو إضافة أجهزة واجهة مع استخدام رأس GPIO الخاص بـ Raspberry Pi كنقطة اتصال رئيسية. وفقًا لوثائق GPIO و HAT من شركة Raspberry Pi Ltd.، تتصل ملحقات GPIO باللوحة عبر رأس GPIO القياسي، على الرغم من أن الوظائف المتاحة تعتمد على تصميم الملحق وليس على موصل GPIO وحده.

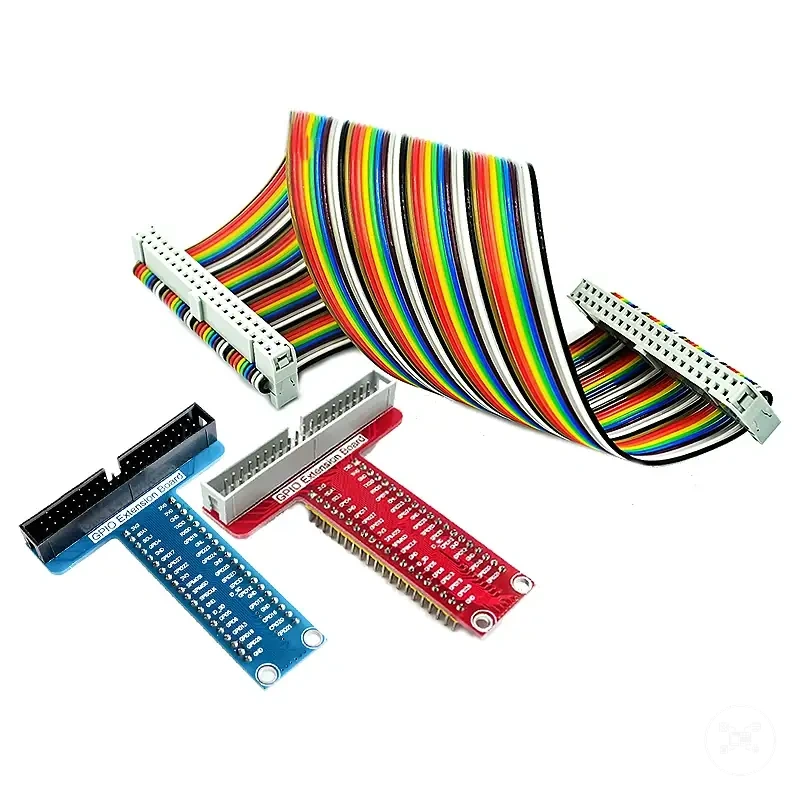

تشكل منافذ GPIO الواجهة الكهربائية بين لوحة Raspberry Pi والأجهزة الخارجية، حيث يوفر رأس GPIO القياسي 40 سنًا فعليًا في طرازات Raspberry Pi كاملة الحجم الحالية. تحدد شركة Raspberry Pi Ltd. أن هذه المنافذ تتضمن طاقة مخصصة وأرضيًا وإشارات GPIO قابلة للبرمجة، بينما تدعم منافذ معينة أيضًا واجهات أجهزة مثل I²C و SPI و UART. تستخدم ملحقات GPIO لـ Raspberry Pi وظائف المنافذ المحددة مسبقًا لتوصيل مكونات الأجهزة بدلاً من استبدالها. على سبيل المثال، تقوم لوحة توزيع GPIO ذات 40 سنًا بتوجيه كل منفذ من رأس GPIO إلى لوحة النمذجة عبر كابل شريطي، مما يسمح بتوصيل الأجهزة المتصلة بسهولة أكبر مع الحفاظ على تعيينات منافذ GPIO الأصلية.

تستخدم ملحقات GPIO لـ Raspberry Pi وظائف المنافذ المحددة مسبقًا لتوصيل مكونات الأجهزة بدلاً من استبدالها.

تشمل ملحقات GPIO لـ Raspberry Pi لوحات التوسعة ولوحات التوزيع ومكونات الواجهة ووحدات الأجهزة التي توسع الوصول إلى منافذ GPIO دون تغيير قدرات المعالجة الأساسية للوحة Raspberry Pi. يتمثل دورها في تحسين التوصيل الكهربائي أو الوصول إلى الإشارة أو تكامل الأجهزة بدلاً من تحديد تكوين البرامج أو إجراءات التركيب أو توافق اللوحة. يظل التوافق محددًا بعوامل مثل تخطيط رأس GPIO وواجهات الكهرباء المدعومة والجهد التشغيلي وتصميم الملحق ودعم البرامج، وهي موضوعات منفصلة عن تعريف ملحقات GPIO لـ Raspberry Pi.

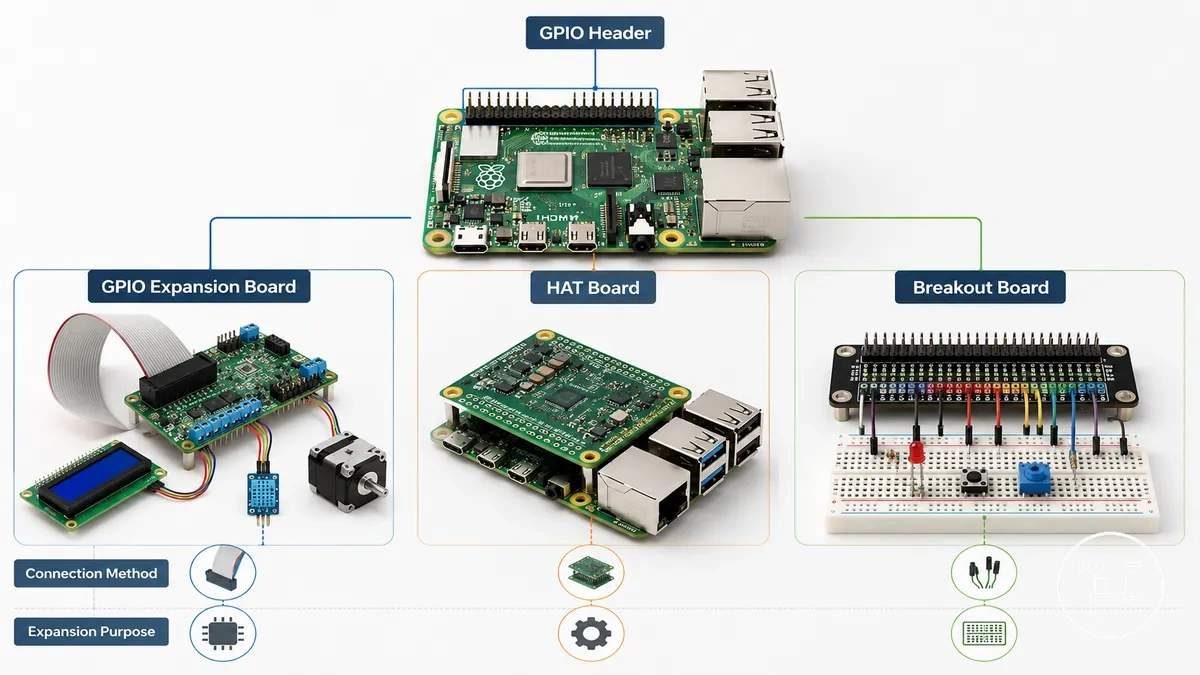

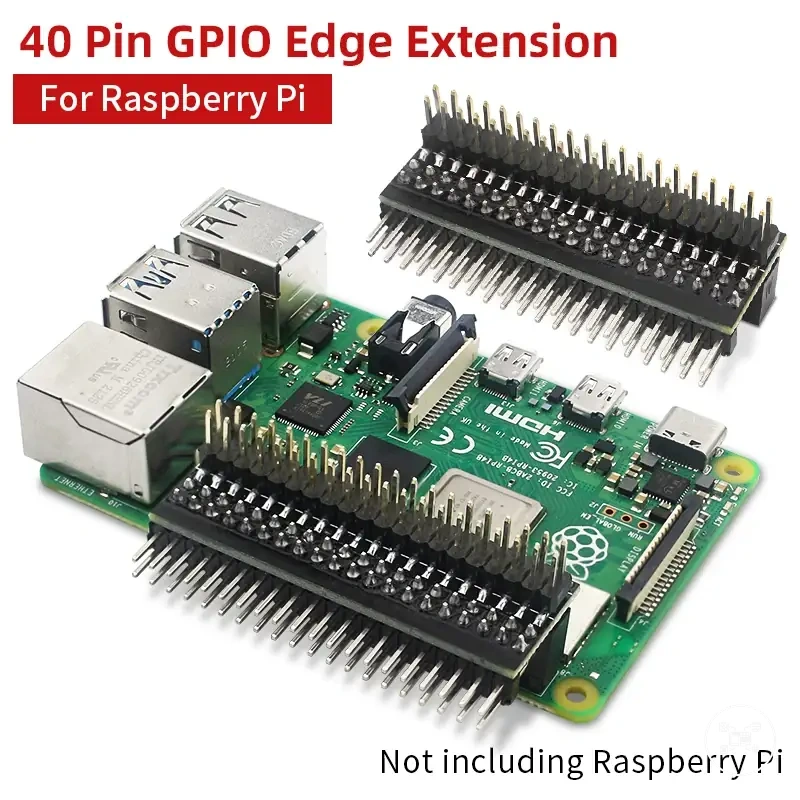

لوحات توسعة GPIO و HATs ومكونات التوزيع

لوحات توسعة GPIO ولوحات HAT ولوحات التوزيع هي الفئات الرئيسية الثلاث لملحقات GPIO لـ Raspberry Pi، وتتميز بطريقة توصيلها والغرض من التوسعة وتفاعلها مع الأجهزة المتصلة. وفقًا لشركة Raspberry Pi Ltd.، فإن HAT (جهاز مثبت فوق اللوحة) هي لوحة إضافية تتبع مواصفات HAT الرسمية من خلال الاتصال المباشر برأس GPIO ذي 40 سنًا في Raspberry Pi ودعم EEPROM تعريفية، بينما لا يُطلب من لوحات توسعة GPIO ولوحات التوزيع استيفاء هذه المواصفات. توفر هذه الفئات طرقًا مختلفة لتوسيع وظائف GPIO بدلاً من تمثيل معايير GPIO مختلفة.

توفر هذه الفئات طرقًا مختلفة لتوسيع وظائف GPIO بدلاً من تمثيل معايير GPIO مختلفة.

تعمل لوحات توسعة GPIO عادةً على توسيع التوصيلات من خلال توزيع إشارات GPIO أو إضافة دوائر واجهة أو توفير أطراف لولبية وتوصيلات كابل شريطي للأجهزة الخارجية. تتصل لوحات HAT مباشرةً برأس GPIO الخاص بـ Raspberry Pi وتدمج وظائف أجهزة مثل الشاشات أو مشغلات المحركات أو واجهات الاتصال مع الالتزام بمواصفات HAT الخاصة بـ Raspberry Pi. تعرض لوحات التوزيع منافذ رأس GPIO الأربعين من خلال رؤوس واضحة أو كتل أطراف أو تخطيطات لوحات نمذجة لتبسيط النمذجة الأولية دون تغيير وظائف المنافذ الأصلية. على سبيل المثال، تقوم لوحة توزيع قياسية ذات 40 سنًا بتعيين جميع منافذ الرأس الأربعين إلى توصيلات فردية على لوحة النمذجة، مما يسمح للمهندسين أو الهواة بالوصول إلى كل إشارة على حدة أثناء تطوير الدائرة.

تلخص الخصائص التالية كيفية اختلاف فئات ملحقات GPIO هذه:

• لوحات توسعة GPIO: الغرض من التوسعة هو تبسيط التوصيلات أو توزيع إشارات GPIO أو توفير دوائر واجهة بين لوحة Raspberry Pi والأجهزة المتصلة.
• لوحات HAT: طريقة التوصيل هي التثبيت المباشر على رأس GPIO ذي 40 سنًا باستخدام المواصفات الميكانيكية والكهربائية لـ Raspberry Pi HAT، مع تحديد قدرات الأجهزة حسب تصميم HAT الفردي.
• لوحات التوزيع: الغرض من التوسعة هو الوصول المنظم لمنافذ GPIO للوحات النمذجة أو معدات الاختبار أو توصيلات الأطراف مع الحفاظ على تعيينات GPIO الأصلية لـ Raspberry Pi.
• طريقة التوصيل: تُثبَّت لوحات HAT مباشرةً على رأس GPIO، بينما تتصل لوحات توسعة GPIO ولوحات التوزيع عادةً عبر كابلات شريطية أو رؤوس منافذ أو واجهات أطراف حسب تصميمها.

تساعد هذه الاختلافات بين الفئات في تحديد التفاعل المقصود مع الأجهزة بدلاً من الإشارة إلى جودة المنتج أو قدراته. تعطي لوحات التوزيع الأولوية لإمكانية الوصول إلى المنافذ للنمذجة الأولية، وتعطي لوحات HAT الأولوية لتوسعة الأجهزة المتكاملة عبر رأس GPIO، وتعطي لوحات توسعة GPIO الأولوية لمرونة التوصيل للأجهزة المتصلة. يعتمد اختيار الفئة المناسبة على طريقة التوصيل المطلوبة والغرض من التوسعة ونوع الأجهزة الخارجية المتصلة بدلاً من افتراض أن فئة واحدة أكثر قدرة عالميًا من أخرى.

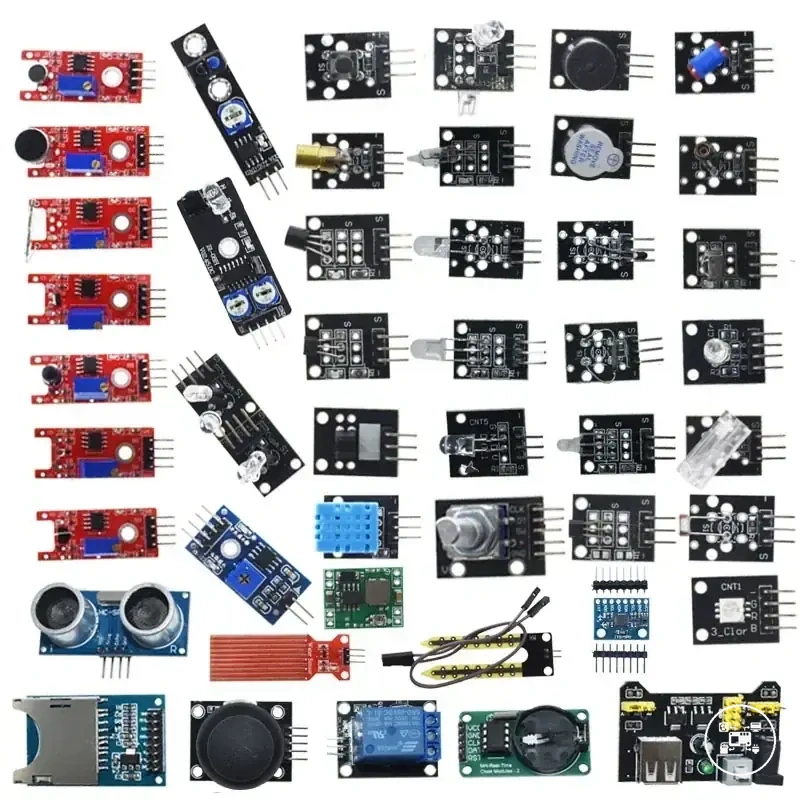

توصيل المستشعرات والوحدات والمكونات عبر GPIO

في مشروع نموذجي لـ Raspberry Pi، تقوم ملحقات GPIO بتوصيل اللوحة بالمستشعرات والوحدات والمكونات الخارجية الأخرى من خلال عرض رأس GPIO ذي 40 سنًا في شكل أكثر قابلية للوصول. وفقًا لشركة Raspberry Pi Ltd.، يجمع رأس 40 سنًا القياسي بين منافذ GPIO القابلة للبرمجة وتوصيلات مخصصة لـ 3.3 فولت و5 فولت والأرضي و I²C و SPI و UART و PWM، لذا فإن التفاعل بين الأجهزة المتصلة يعتمد على اختيار الواجهة الصحيحة وتعيين المنفذ والجهد التشغيلي بدلاً من استخدام كل منفذ GPIO بالتبادل.

تدعم ملحقات GPIO أنماط توصيل مختلفة حسب الأجهزة المتصلة ومتطلبات المشروع.

تدعم ملحقات GPIO أنماط توصيل مختلفة حسب الأجهزة المتصلة ومتطلبات المشروع. تشمل سيناريوهات الاستخدام الشائعة:

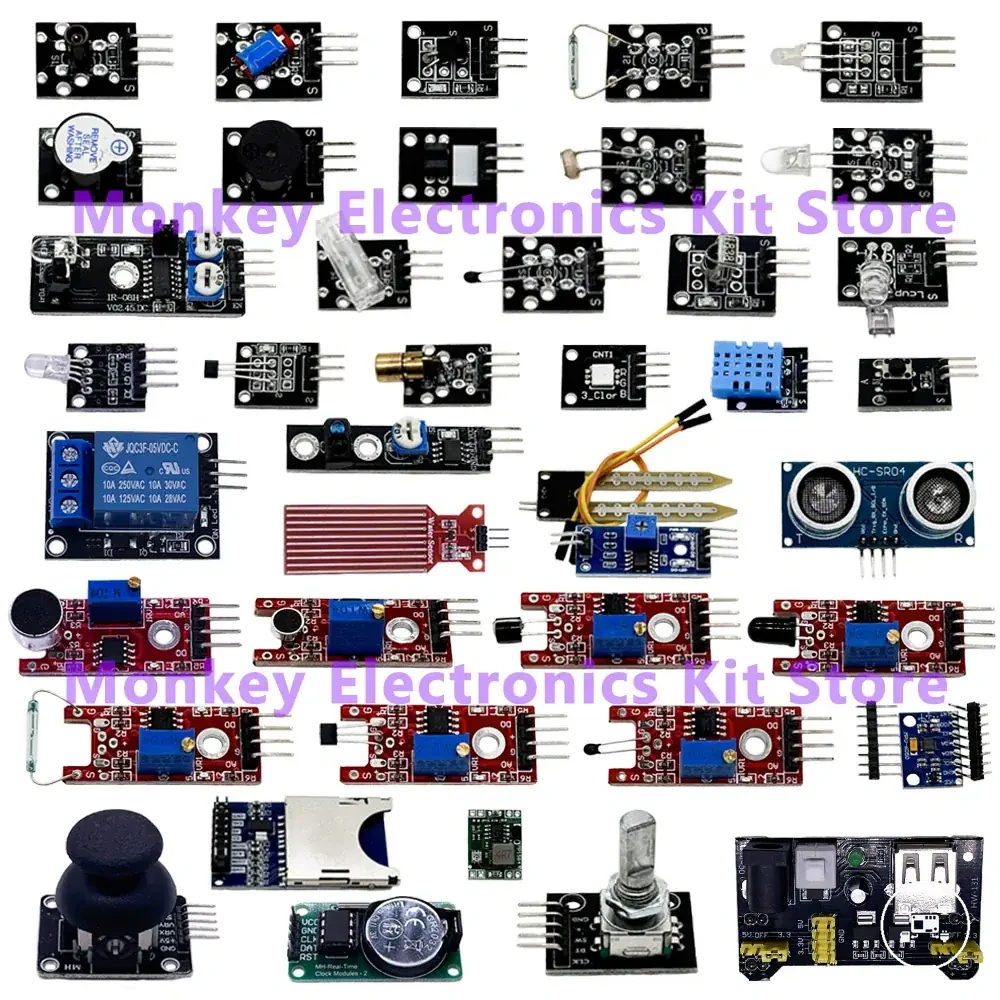

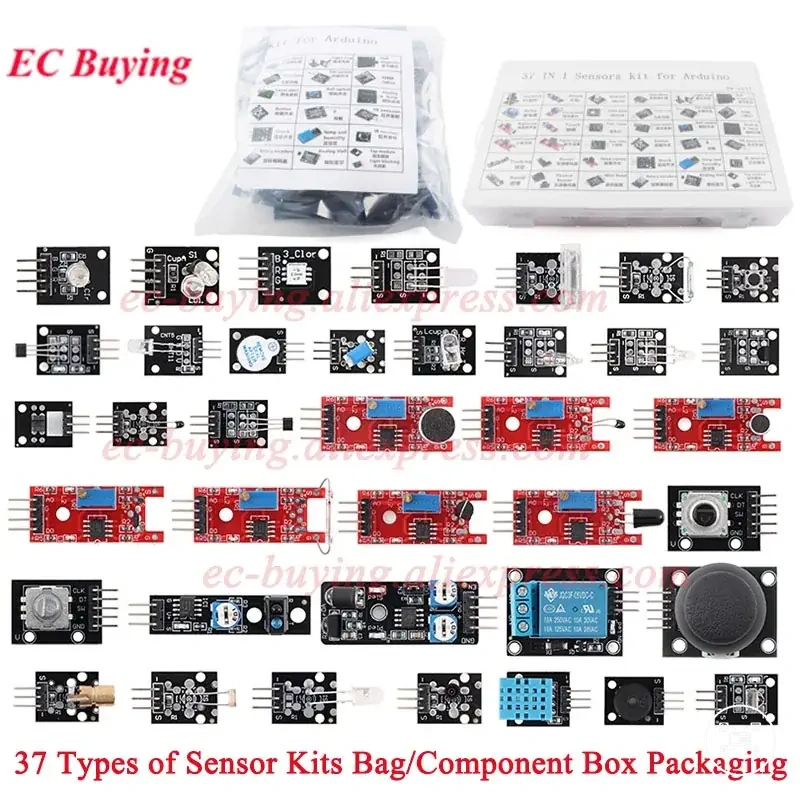

• المستشعرات: تتواصل مستشعرات درجة الحرارة والرطوبة والحركة والضغط والضوء عادةً عبر منافذ GPIO رقمية أو واجهات تسلسلية مثل I²C أو SPI، حسب وحدة المستشعر.
• الوحدات: تجمع وحدات المرحل ومشغلات المحركات والشاشات وأجهزة استقبال GPS وقارئات RFID ووحدات الاتصال عادةً بين إشارات التحكم GPIO وتوصيلات طاقة وأرضي مخصصة.
• المكونات الخارجية: تتصل مصابيح LED والأزرار والجرس ومكونات الأطراف المماثلة عادةً عبر لوحات التوزيع أو لوحات التوسعة أو لوحات النمذجة التي تبسط توصيلات GPIO أثناء التطوير.
• شرط التهيئة: يعتمد التفاعل الناجح على مطابقة بروتوكول الاتصال وتعيين منفذ GPIO والجهد المنطقي وتهيئة البرامج المدعومة من قبل كل من Raspberry Pi والمكون المتصل.

لا تحدد ملحقات GPIO سلوك الأجهزة بنفسها لأن الاتصال يعتمد على متطلبات الجهاز المتصل. على سبيل المثال، قد يشارك مستشعر بيئي I²C ناقل SDA و SCL مع أجهزة متوافقة متعددة، بينما يستخدم مستشعر حركة PIR عادةً إشارة GPIO رقمية واحدة مع الطاقة والأرضي. تحدد شركة Raspberry Pi Ltd. أن منافذ GPIO تعمل بمنطق 3.3 فولت، لذا فإن توصيل خرج منطق 5 فولت أصلي مباشرةً بمدخل GPIO قد يتلف المعالج ما لم يتم استخدام دوائر تغيير مستوى أو واجهة مناسبة. يساعد تخطيط توصيلات GPIO وفقًا لمتطلبات المشروع في تقليل تعارضات التوصيلات، ويوفر project accessory planning أمثلة على اختيار ملحقات GPIO المناسبة لتطبيقات مختلفة.

لا تحدد ملحقات GPIO سلوك الأجهزة بنفسها لأن الاتصال يعتمد على متطلبات الجهاز المتصل.

يجب على القراء الذين يحتاجون إلى تعليمات توصيل كاملة وتهيئة واجهة وإعداد برامج أن ينتقلوا إلى الدليل الخاص بـ setting up GPIO accessories، الذي يغطي عملية التركيب الكاملة دون تكرارها هنا.

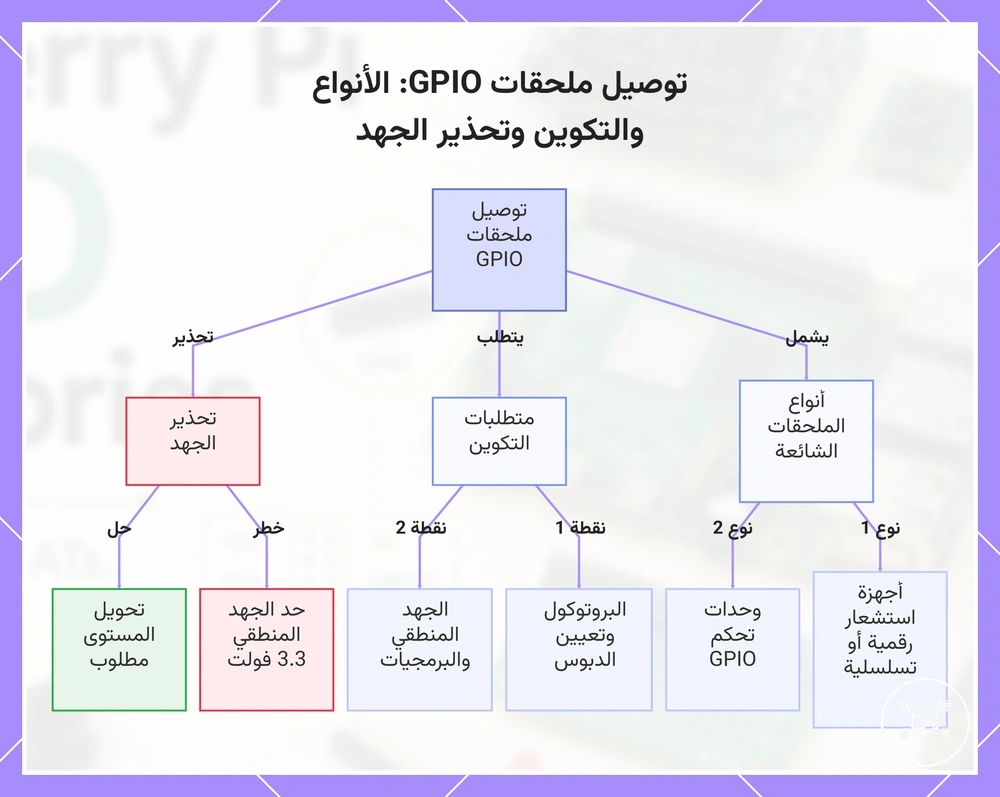

يظهر هذا المخطط الأنواع الرئيسية لملحقات GPIO ومتطلبات التكوين للتفاعل الناجح وتحذير الجهد الحرج لتوصيلات GPIO في Raspberry Pi.

يظهر هذا المخطط الأنواع الرئيسية لملحقات GPIO ومتطلبات التكوين للتفاعل الناجح وتحذير الجهد الحرج لتوصيلات GPIO في Raspberry Pi.

توصيلات GPIO لـ Raspberry Pi وعوامل التوافق

يعتمد توافق GPIO على مطابقة لوحة Raspberry Pi وتصميم الملحق والأجهزة المتصلة والتهيئة بدلاً من الاعتماد على موصل GPIO وحده. وفقًا لشركة Raspberry Pi Ltd.، تستخدم لوحات Raspberry Pi كاملة الحجم الحالية رأس GPIO ذي 40 سنًا، بينما استخدمت طرازات Raspberry Pi المبكرة رأسًا ذي 26 سنًا، لذا فإن تخطيط رأس اللوحة هو أول متطلبات التوصيل التي يجب التحقق منها. تحدد واجهات الكهرباء والجهد المنطقي والتوصيل والملاءمة الميكانيكية ودعم البرامج بعد ذلك ما إذا كان الملحق يمكنه العمل على النحو المنشود.

يعتمد توافق GPIO على مطابقة لوحة Raspberry Pi وتصميم الملحق والأجهزة المتصلة والتهيئة بدلاً من الاعتماد على موصل GPIO وحده.

تنظم قائمة المراجعة التالية عوامل التوافق الرئيسية التي تؤثر على توصيل GPIO:

• تخطيط الرأس: يجب أن يتطابق الملحق مع ترتيب GPIO ذي 26 سنًا أو 40 سنًا للوحة Raspberry Pi، أو استخدام محول موثق يحافظ على تعيين المنافذ المطلوب.
• الواجهة الكهربائية: يجب أن يدعم كل من الملحق واللوحة وظيفة GPIO نفسها، مثل الإدخال أو الإخراج الرقمي أو I²C أو SPI أو UART أو الطاقة أو الأرضي.
• الجهد المنطقي: تحدد شركة Raspberry Pi Ltd. منطق GPIO بـ 3.3 فولت، لذا فإن الجهاز المتصل الذي يحتوي على خرج 5 فولت أصلي يتطلب دوائر تغيير مستوى أو واجهة مناسبة قبل الوصول إلى مدخل GPIO.
• الملاءمة الميكانيكية: يجب أن تستوعب أبعاد اللوحة وموضع الموصل وخلوص العلبة وترتيب التجميع تصميم الملحق دون إعاقة المنافذ أو الرؤوس المطلوبة.
• تهيئة البرامج: قد تحتاج واجهات مثل I²C أو SPI أو UART إلى التفعيل، وقد يتطلب الملحق برنامج تشغيل أو مكتبة أو إصدار برنامج ثابت أو تعيين منفذ مدعومًا.

تؤهل هذه الشروط توافق GPIO لأن الملحق قد يتطابق مع الرأس المادي ولكن يظل غير مناسب كهربائيًا أو وظيفيًا. على سبيل المثال، لا يمكن لملحق ذي 40 سنًا الاتصال مباشرة برأس ذي 26 سنًا دون تكييف، بينما تظل الوحدة المتوافقة ميكانيكيًا والتي تحتوي على خرج منطق 5 فولت غير مناسبة للتوصيل المباشر بمدخل GPIO بجهد 3.3 فولت ما لم يتم توفير تغيير مستوى. يمكن أن تمنع أخطاء التوصيل أو تعارضات تعيين المنافذ أو البرامج غير المدعومة أو توصيل الطاقة غير الكافي التشغيل الصحيح حتى عندما يكون الملحق مناسبًا للوحة.

تؤهل هذه الشروط توافق GPIO لأن الملحق قد يتطابق مع الرأس المادي ولكن يظل غير مناسب كهربائيًا أو وظيفيًا.

ينتمي التقييم الأوسع للطراز والعلبة والطاقة ونظام التشغيل إلى مورد فحص توافق GPIO المخصص بدلاً من هذا الملخص لمعايير GPIO المحددة.

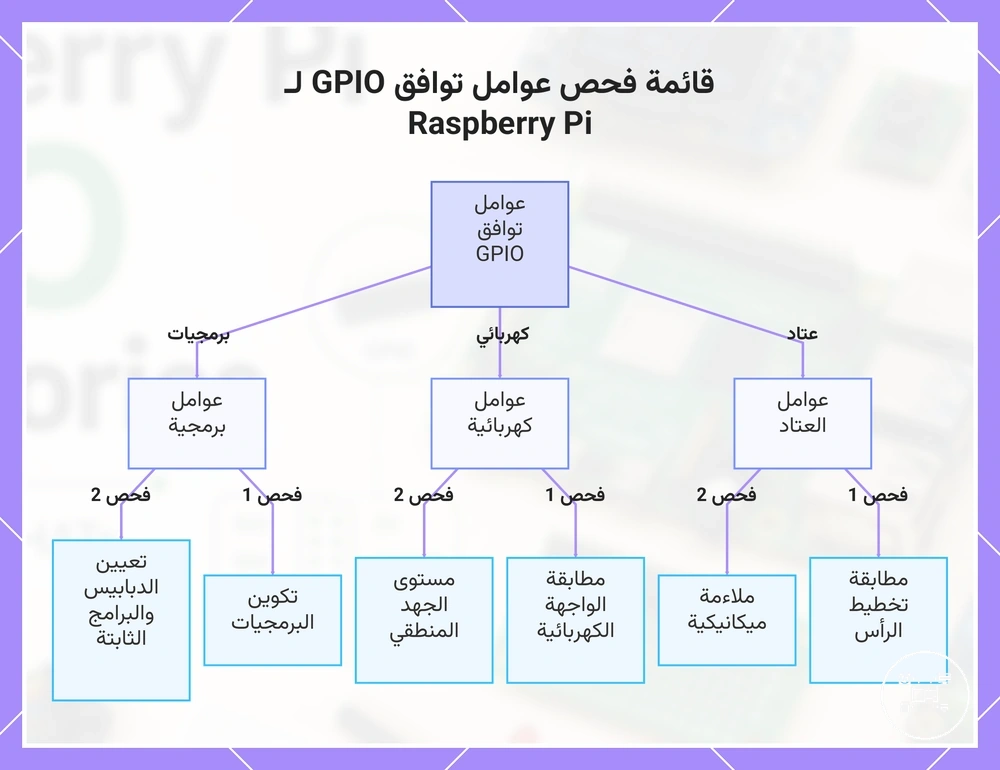

ينظم هذا المخطط عوامل التوافق الخمسة الرئيسية التي تؤثر على اتصالات GPIO لـ Raspberry Pi، استنادًا إلى قائمة الفحص الرسمية.

ينظم هذا المخطط عوامل التوافق الخمسة الرئيسية التي تؤثر على اتصالات GPIO لـ Raspberry Pi، استنادًا إلى قائمة الفحص الرسمية.

اختيار ملحقات GPIO لمشاريع Raspberry Pi المختلفة

يجب أن يبدأ اختيار ملحقات GPIO بالمتطلبات الوظيفية للمشروع بدلاً من عدد الميزات التي يقدمها الملحق. الملحق المناسب لـ GPIO هو الذي يتطابق مع الواجهة المطلوبة والأجهزة المتصلة وقدرة التوسعة للمشروع المقصود. وفقًا لشركة Raspberry Pi Ltd.، تدعم لوحات Raspberry Pi واجهات مثل GPIO و I²C و SPI و UART عبر رأس GPIO، لذا يجب أن يتوافق اختيار الملحق مع طريقة الاتصال المطلوبة من قبل الجهاز المتصل بدلاً من الشعبية أو تعقيد المنتج. :contentReference[oaicite:0]{index=0}

يجب أن يبدأ اختيار ملحقات GPIO بالمتطلبات الوظيفية للمشروع بدلاً من عدد الميزات التي يقدمها الملحق.

تنظم قائمة المراجعة التالية معايير الاختيار الرئيسية قبل اختيار ملحقات GPIO:

• متطلبات المشروع: حدد ما إذا كان المشروع يركز على الاستشعار أو التحكم في المحركات أو الشاشات أو الاتصال أو النمذجة الأولية أو الإدخال/الإخراج العام لأن كل غرض يتطلب قدرات ملحق مختلفة.
• الأجهزة المتصلة: طابق الملحق مع واجهة الأجهزة المطلوبة من قبل الجهاز، مثل GPIO الرقمي أو I²C أو SPI أو UART، وتحقق من أن الملحق يعرض أو يدعم التوصيلات اللازمة.
• قدرة التوسعة: حدد ما إذا كان المشروع يتطلب وصولًا بسيطًا إلى GPIO أو دوائر واجهة إضافية أو وظائف أجهزة متكاملة بحيث يوفر الملحق مستوى التوسعة المطلوب دون تعقيد غير ضروري.
• الملاءمة الكهربائية: تحدد شركة Raspberry Pi Ltd. أن GPIO في Raspberry Pi يستخدم منطق 3.3 فولت، لذا فإن الملحقات المتصلة بأجهزة ذات مخرجات منطق 5 فولت تتطلب دوائر تغيير مستوى أو واجهة مناسبة لحماية مدخلات GPIO.
• دعم البرامج: تأكد من توفر برنامج التشغيل أو البرنامج الثابت أو مكتبة البرامج المطلوبة لنظام تشغيل Raspberry Pi والملحق المحدد.

على سبيل المثال، مشروع مراقبة الطقس يستخدم أربعة مستشعرات I²C يستفيد من ملحق يوفر وصولًا منظمًا إلى ناقل I²C المشترك مع الحفاظ على نفس توصيلات SDA و SCL لكل مستشعر. على النقيض، مشروع روبوتات يتحكم في محركين تيار مستمر تخدمه بشكل أفضل ملحق مزود بمشغل محرك مدمج لأن منافذ GPIO وحدها لا تستطيع توفير التيار المطلوب لتشغيل المحركات مباشرة. توضح هذه الأمثلة أن متطلبات المشروع تحدد ملاءمة الملحق، بينما تحدد الأجهزة المتصلة الواجهة المطلوبة وقدرة التوسعة. :contentReference[oaicite:1]{index=1}

يتم تناول مشكلات التوصيل والتهيئة والتشغيل الشائعة بشكل منفصل في GPIO accessory troubleshooting .

يساعد تطبيق معايير الاختيار هذه قبل شراء أو تجميع مشروع Raspberry Pi في تقليل اختيارات الملحقات غير المناسبة وتبسيط التهيئة اللاحقة دون ضمان التوافق في كل تطبيق. يتم تناول مشكلات التوصيل والتهيئة والتشغيل الشائعة بشكل منفصل في GPIO accessory troubleshooting.

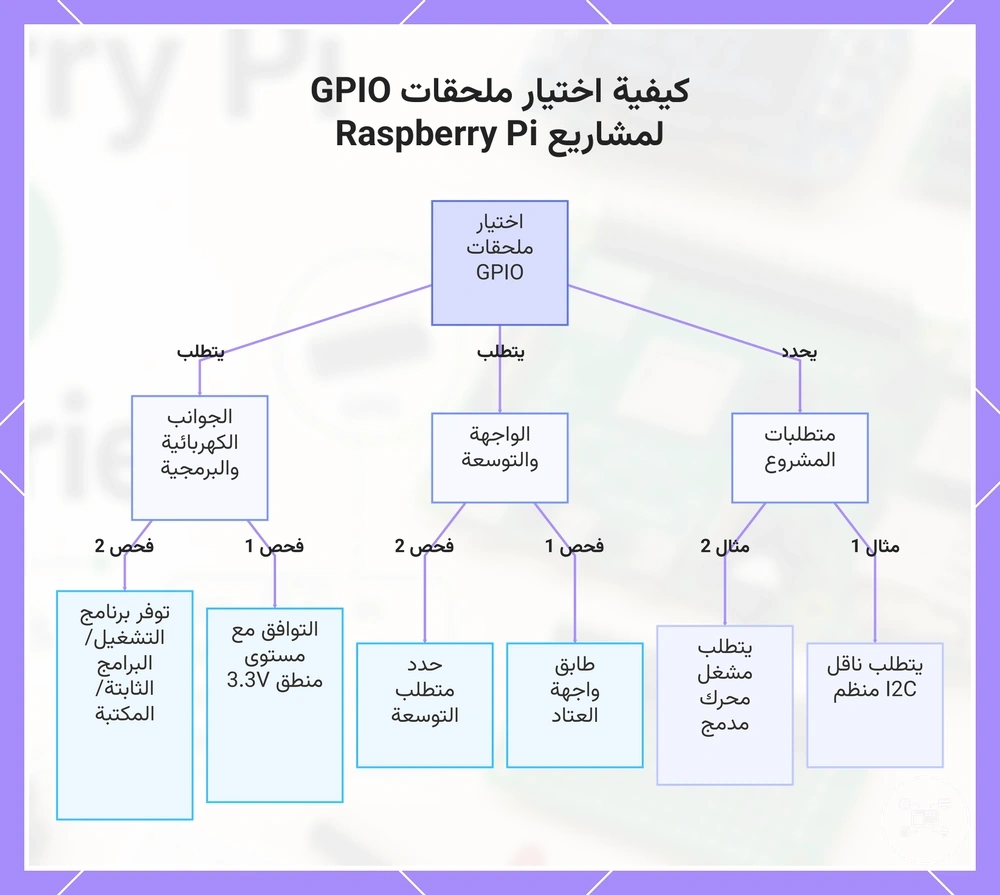

يوضح هذا المخطط المعايير الرئيسية لاختيار ملحق GPIO لمشاريع Raspberry Pi، مصنفة حسب متطلبات المشروع واحتياجات الواجهة والتوسعة والتوافق الكهربائي والبرمجي.

يوضح هذا المخطط المعايير الرئيسية لاختيار ملحق GPIO لمشاريع Raspberry Pi، مصنفة حسب متطلبات المشروع واحتياجات الواجهة والتوسعة والتوافق الكهربائي والبرمجي.
